第十八章电功率单元测试卷2021—2022学年人教版九年级物理全一册（有答案）

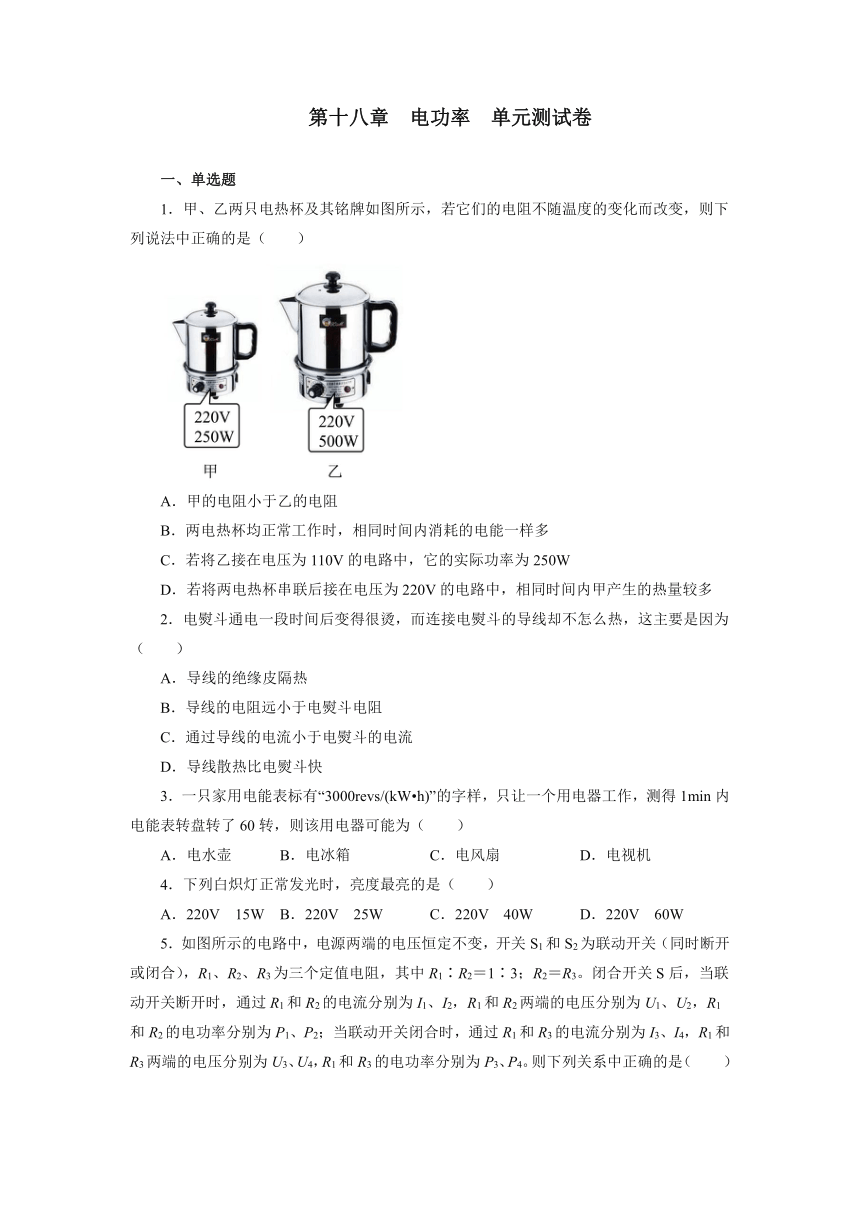

第十八章 电功率 单元测试卷
一、单选题
1．甲、乙两只电热杯及其铭牌如图所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是（　　）
A．甲的电阻小于乙的电阻
B．两电热杯均正常工作时，相同时间内消耗的电能一样多
C．若将乙接在电压为110V的电路中，它的实际功率为250W
D．若将两电热杯串联后接在电压为220V的电路中，相同时间内甲产生的热量较多
2．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为（　　）
A．导线的绝缘皮隔热
B．导线的电阻远小于电熨斗电阻
C．通过导线的电流小于电熨斗的电流
D．导线散热比电熨斗快
3．一只家用电能表标有“3000revs/(kW h)”的字样，只让一个用电器工作，测得1min内电能表转盘转了60转，则该用电器可能为（　　）
A．电水壶 B．电冰箱 C．电风扇 D．电视机
4．下列白炽灯正常发光时，亮度最亮的是（　　）
A．220V 15W B．220V 25W C．220V 40W D．220V 60W

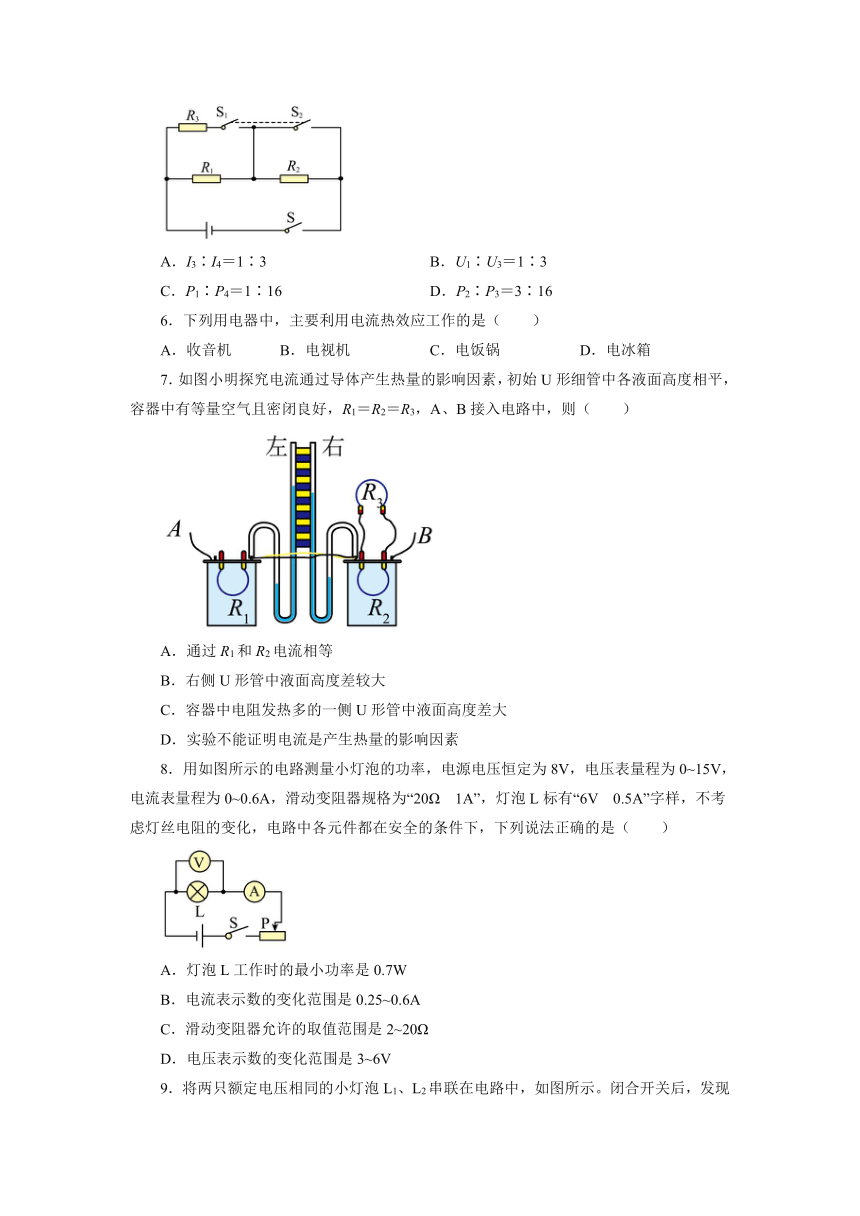

5．如图所示的电路中，电源两端的电压恒定不变，开关S1和S2为联动开关（同时断开或闭合），R1、R2、R3为三个定值电阻，其中R1∶R2＝1∶3；R2＝R3。闭合开关S后，当联动开关断开时，通过R1和R2的电流分别为I1、I2，R1和R2两端的电压分别为U1、U2，R1和R2的电功率分别为P1、P2；当联动开关闭合时，通过R1和R3的电流分别为I3、I4，R1和R3两端的电压分别为U3、U4，R1和R3的电功率分别为P3、P4。则下列关系中正确的是（　　）
A．I3∶I4＝1∶3 B．U1∶U3＝1∶3
C．P1∶P4＝1∶16 D．P2∶P3＝3∶16
6．下列用电器中，主要利用电流热效应工作的是（　　）
A．收音机 B．电视机 C．电饭锅 D．电冰箱
7．如图小明探究电流通过导体产生热量的影响因素，初始U形细管中各液面高度相平，容器中有等量空气且密闭良好，R1＝R2＝R3，A、B接入电路中，则（　　）
A．通过R1和R2电流相等
B．右侧U形管中液面高度差较大
C．容器中电阻发热多的一侧U形管中液面高度差大
D．实验不能证明电流是产生热量的影响因素
8．用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0~15V，电流表量程为0~0.6A，滑动变阻器规格为“20Ω 1A”，灯泡L标有“6V 0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是（　　）
A．灯泡L工作时的最小功率是0.7W
B．电流表示数的变化范围是0.25~0.6A
C．滑动变阻器允许的取值范围是2~20Ω
D．电压表示数的变化范围是3~6V

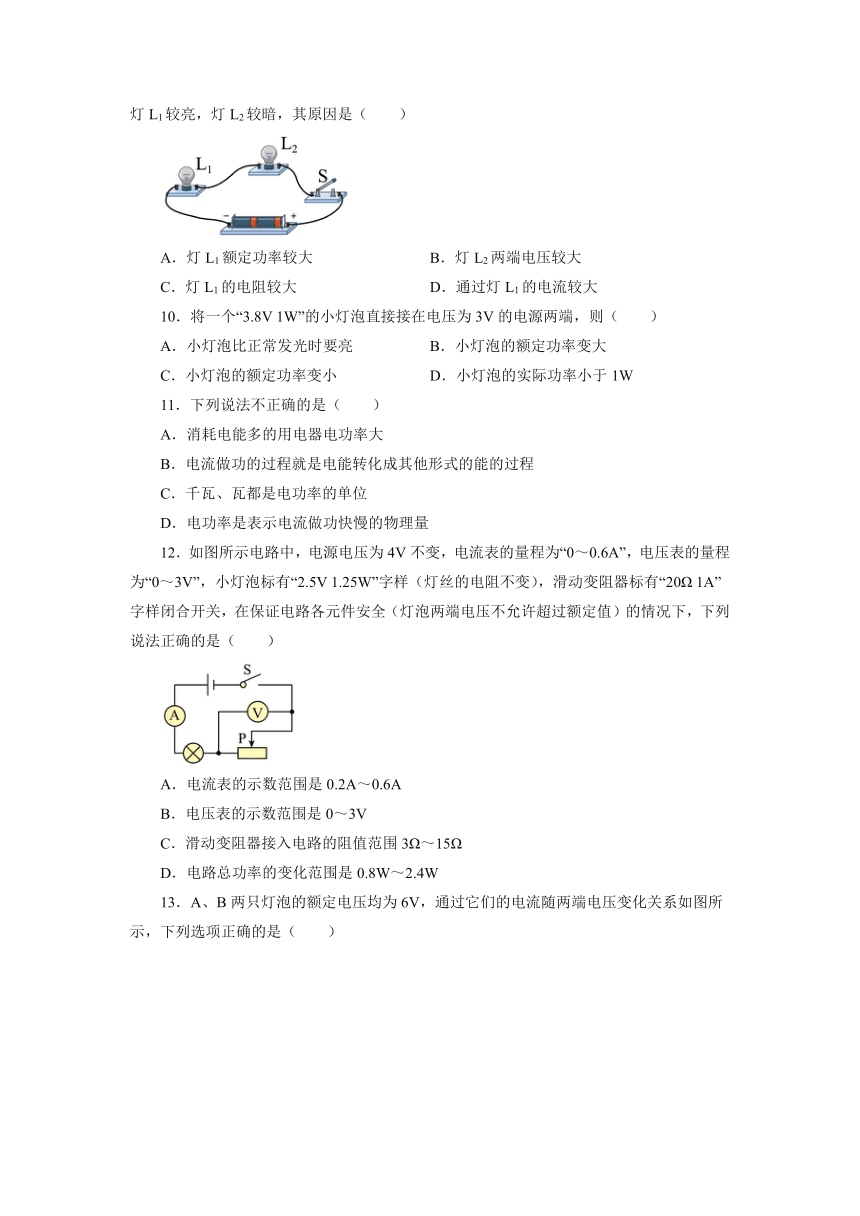

9．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（　　）
A．灯L1额定功率较大 B．灯L2两端电压较大
C．灯L1的电阻较大 D．通过灯L1的电流较大
10．将一个“3.8V 1W”的小灯泡直接接在电压为3V的电源两端，则（　　）
A．小灯泡比正常发光时要亮 B．小灯泡的额定功率变大
C．小灯泡的额定功率变小 D．小灯泡的实际功率小于1W
11．下列说法不正确的是（　　）
A．消耗电能多的用电器电功率大
B．电流做功的过程就是电能转化成其他形式的能的过程
C．千瓦、瓦都是电功率的单位
D．电功率是表示电流做功快慢的物理量
12．如图所示电路中，电源电压为4V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，小灯泡标有“2.5V 1.25W”字样（灯丝的电阻不变），滑动变阻器标有“20Ω 1A”字样闭合开关，在保证电路各元件安全（灯泡两端电压不允许超过额定值）的情况下，下列说法正确的是（　　）
A．电流表的示数范围是0.2A～0.6A
B．电压表的示数范围是0～3V
C．滑动变阻器接入电路的阻值范围3Ω～15Ω
D．电路总功率的变化范围是0.8W～2.4W

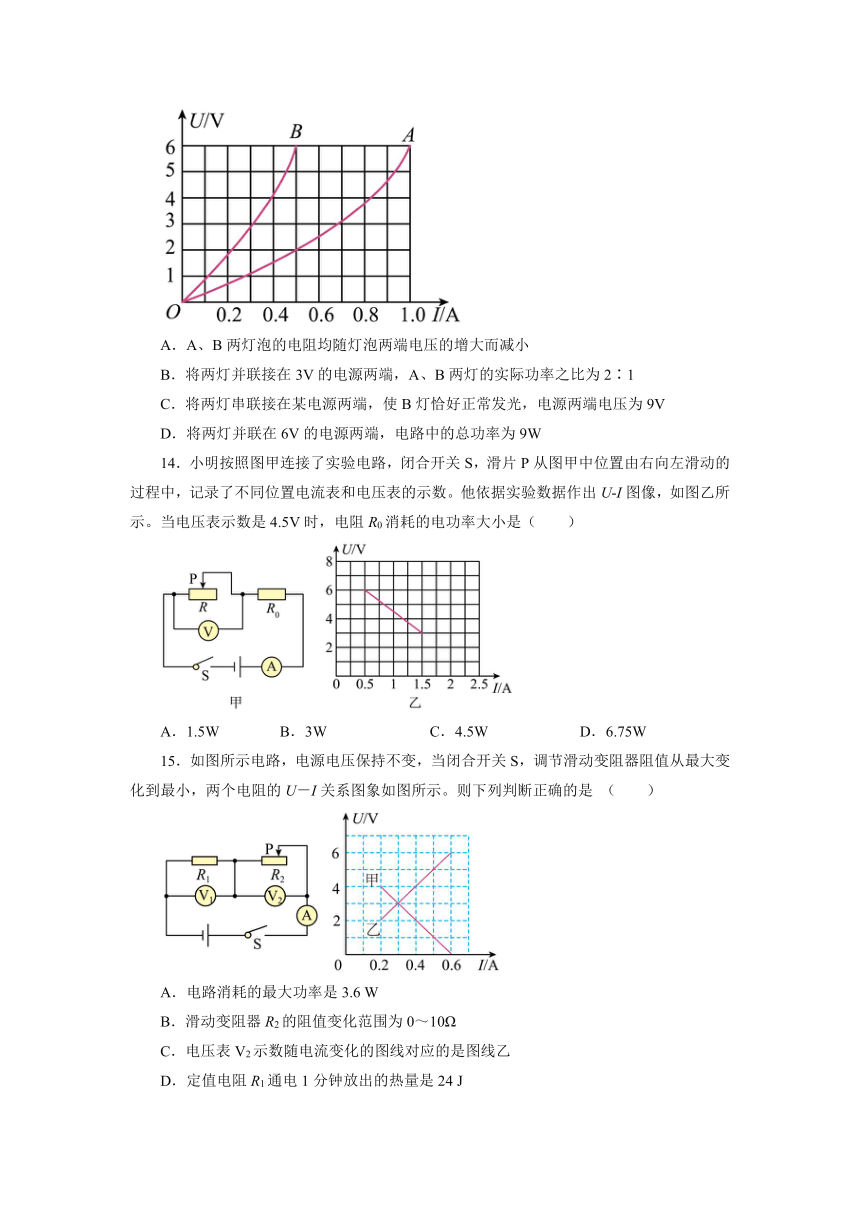

13．A、B两只灯泡的额定电压均为6V，通过它们的电流随两端电压变化关系如图所示，下列选项正确的是（　　）
A．A、B两灯泡的电阻均随灯泡两端电压的增大而减小
B．将两灯并联接在3V的电源两端，A、B两灯的实际功率之比为2∶1
C．将两灯串联接在某电源两端，使B灯恰好正常发光，电源两端电压为9V
D．将两灯并联在6V的电源两端，电路中的总功率为9W
14．小明按照图甲连接了实验电路，闭合开关S，滑片P从图甲中位置由右向左滑动的过程中，记录了不同位置电流表和电压表的示数。他依据实验数据作出U-I图像，如图乙所示。当电压表示数是4.5V时，电阻R0消耗的电功率大小是（　　）
A．1.5W B．3W C．4.5W D．6.75W
15．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的U－I关系图象如图所示。则下列判断正确的是 （　　）
A．电路消耗的最大功率是3.6 W
B．滑动变阻器R2的阻值变化范围为0～10Ω
C．电压表V2示数随电流变化的图线对应的是图线乙
D．定值电阻R1通电1分钟放出的热量是24 J

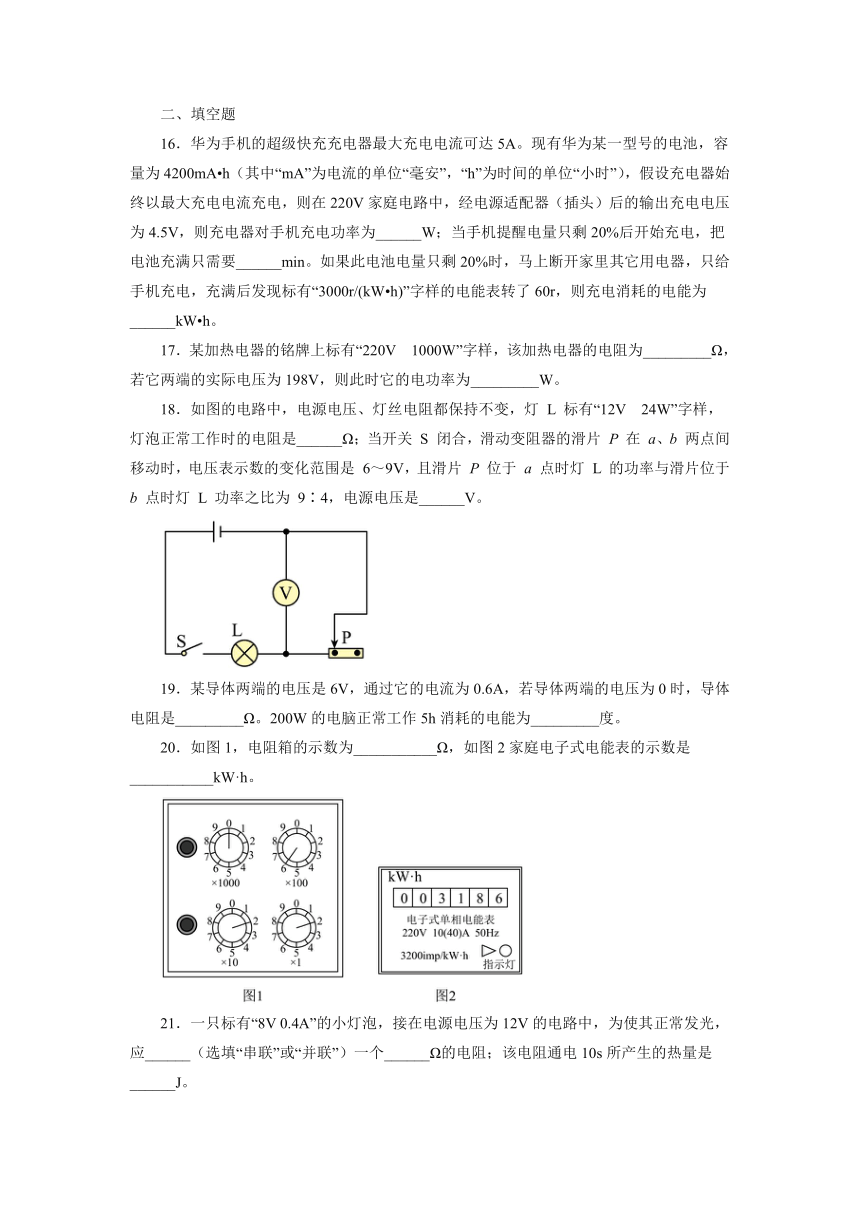

二、填空题
16．华为手机的超级快充充电器最大充电电流可达5A。现有华为某一型号的电池，容量为4200mA h（其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”），假设充电器始终以最大充电电流充电，则在220V家庭电路中，经电源适配器（插头）后的输出充电电压为4.5V，则充电器对手机充电功率为______W；当手机提醒电量只剩20%后开始充电，把电池充满只需要______min。如果此电池电量只剩20%时，马上断开家里其它用电器，只给手机充电，充满后发现标有“3000r/(kW h)”字样的电能表转了60r，则充电消耗的电能为______kW h。
17．某加热电器的铭牌上标有“220V 1000W”字样，该加热电器的电阻为_________Ω，若它两端的实际电压为198V，则此时它的电功率为_________W。
18．如图的电路中，电源电压、灯丝电阻都保持不变，灯 L 标有“12V 24W”字样，灯泡正常工作时的电阻是______Ω；当开关 S 闭合，滑动变阻器的滑片 P 在 a、b 两点间移动时，电压表示数的变化范围是 6～9V，且滑片 P 位于 a 点时灯 L 的功率与滑片位于 b 点时灯 L 功率之比为 9∶4，电源电压是______V。
19．某导体两端的电压是6V，通过它的电流为0.6A，若导体两端的电压为0时，导体电阻是_________Ω。200W的电脑正常工作5h消耗的电能为_________度。
20．如图1，电阻箱的示数为___________Ω，如图2家庭电子式电能表的示数是___________kW·h。
21．一只标有“8V 0.4A”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应______（选填“串联”或“并联”）一个______Ω的电阻；该电阻通电10s所产生的热量是______J。
22．如题图甲所示，电源电压恒定为6V，闭合开关，将滑片P从最右端移至最左端，滑动变阻器的电功率与其接入电路阻值的关系图象如图乙所示，当滑片P向左移动的过程中，电流表的示数______（选填“变大”“变小”或“不变”）；电路中电流最小为______A；定值电阻R1的阻值为______。
三、实验题
23．图甲所示是“测小灯泡额定电功率”的电路，其中电源电压恒为6V，小灯泡额定电压为2.5V、电阻约为10Ω，滑动变阻器有“10Ω 2A”和“50Ω 1A”两种规格可供选择。
（1）本实验选择的是 ______规格的滑动变阻器；
（2）请用笔画线代替导线将图甲的实验电路连接完整______；
（3）当滑动变阻器的滑片P移到某一位置时，观察到电压表示数为 ______V（如图乙），为了测出小灯泡的额定功率，滑动变阻器的滑片应向 ______移动（填“左”或“右”）；
（4）测量小电灯额定功率，移动变阻器的滑片P，眼睛应先注视______表的示数，然后读出另一电表示数，当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为______W。
24．实验小组的同学探究“通电导体产生的热量跟哪些因素有关”，实验装置如图所示，两个相同烧瓶里装有质量相等的煤油，它们的初温相等。
（1）请用笔画线表示导线，将图甲连接成完整的实验电路______；
（2）两个烧瓶中电阻丝的材料、横截面积均相同，仔细观察图甲可知：两电阻丝的阻值Ra______Rb（选填“>”、“<”或“=”）；
（3）通电一段时间后，a、b两温度计的示数如图（乙）所示，则b的示数是______oC。由此可知：在相同的时间内，电流一定时，电阻越______，它产生的热量越______。
25．为了测量小灯泡的额定功率并探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“”字样的小灯泡电阻约为，电源电压6V，可供选用的滑动变阻器有“”的和“”的。
（1）该实验的原理是：；
（2）为了完成实验，你认为应该选用的滑动变阻器是___________ ；（选填“”或“”）
（3）请用笔划线代替导线将图甲的实验电路补充完整；（要求：滑动变阻器滑片向右移动时，灯泡变亮）（_________）
（4）电路正确连按后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表指针明显偏转，你认为造成这一现象的原因可能是___________ ；（选填字母）
A．电流表断路
B．小灯泡短路
C．小灯泡灯丝断了
D．滑动变阻器短路
（5）排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“”量程的刻度线看出指针停在10V处，此时发现小灯泡亮度较___________ ；若要测量小灯泡的额定功率，应将滑动变阻器的滑片向___________ 移（选填“左”或“右”、）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是___________ W；
（6）根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是___________ ；
（7）另一小组实验时，发现电流表已经损坏，为了测出该小灯泡的额定功率，小组在实验室选了一个的电阻和一个单刀双掷开关，设计了如图丙所示的电路并完成了该实验（电源电压不变）。
①闭合开关S，接___________ ，调节滑动变阻器使小灯泡正常发光，记录电压表示数；
②闭合开关S，___________ ，读出此时电压表示数为；
则小灯泡额定功率P额=___________ （用、、表示）。
四、计算题
26．如图所示，电源电压U不变，灯L上标有“12V 12W”，忽略温度对灯丝电阻的影响。当闭合开关S、断开S1、S2，将滑动变阻器R的滑片P从b端滑到某一位置时，灯L恰好正常发光。此过程滑动变阻器R接入电路的电阻减小了6，电流表示数变化0.2A。保持滑动变阻器滑片P的位置不变，闭合开关S1、S2，电流表示数与灯L正常发光时比较又变化了2A。求：
（1）电源电压U；
（2）电阻R0的阻值；
（3）当三个开关S、S1、S2都闭合时，且保证电路安全的情况下，调节滑动变阻器滑片P的位置，电路消耗总功率的最小值。
27．图所示为某款家用电热取暖器，它有一个可调温控开关S，可以通过旋钮设定取暖器工作时的最高温度，当取暖器的表面温度达到设定温度时，温控开关自动断开，温度降低后温控开关又会自动闭合；两个档位开关S1和S2可以独立操作，分别控制电热丝R1和R2的工作状态，其内部电路可简化为图所示，工作参数见下表。求：
（1）电热丝R1的阻值；
（2）该款取暖器以最大功率工作时，通过它的电流。
额定电压 220V
额定功率 电热丝R1 550W
电热丝R2 1100W
参考答案
1．D
2．B
3．A
4．D
5．C
6．C
7．C
8．D
9．C
10．D
11．A
12．C
13．D
14．B
15．A
16．22.5 40.32 0.02
17．
18．6 15
19．10 1
20．622 318.6
21．串联 10 16
22．变大 0.2 10
23．50Ω 1A 2 右 电压 0.5
24． < 35 大 多
25． 暗 右 小灯泡的电阻受温度影响，温度越高，小灯泡的电阻越大 b 接a
26．（1）24V；（2）24Ω；（3）56W
27．（1）88Ω；（2）7.5A
