第四章 光的折射 透镜 单元测试卷
一、单选题
1．在岸上看池水，看起来比实际的浅，以下四个情景的原理与此相同的是（ ）
A．甲、丁 B．丙、丁 C．乙、丙 D．甲、乙
2．每年6月6日是全国“爱眼日”，2020年爱眼日主题是“视觉2020，关注普遍的眼健康”。大力宣传儿童青少年近视、老年白内障、糖尿病、视网膜病变、青光眼等眼病防治知识，增强群众爱眼护眼意识，下列四幅图中，表示近视眼成像原理及近视眼矫正方法正确的是（ ）
A．②③ B．①③ C．②④ D．①④
3．蜡烛放在离凸透镜20cm的主光轴上时，在透镜另一侧的光屏上得到清晰放大的像。若把蜡烛从原来位置向透镜方向移动10cm，则所成清晰的像—定是（ ）
A．实像 B．放大的 C．倒立的 D．缩小的
4．小阳同学为了进一步了解“视力娇正”的原理利用如图所示的装置进行实验，并在光屏上得到了蜡烛烛焰清晰的像。下列说法中正确的是（ ）
A．将眼镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，仍然能在光屏上得到烛焰清晰的像，说明该镜片对光有发散作用
B．将眼镜片放在蜡烛和凸透镜之间，使光屏远离透镜，仍然能在光屏上得到烛焰清晰的像，说明该镜片对光有会聚作用
C．将眼镜片放在蜡烛和凸透镜之间，使光屏远离透镜，仍然能在光屏上得到烛焰清晰的像，说明该镜片可以矫正近视眼
D．将眼镜片放在蜡烛和凸透镜之间，使光屏远离透镜，仍然能在光屏上得到烛焰清晰的像，说明该镜片可以矫正远视眼

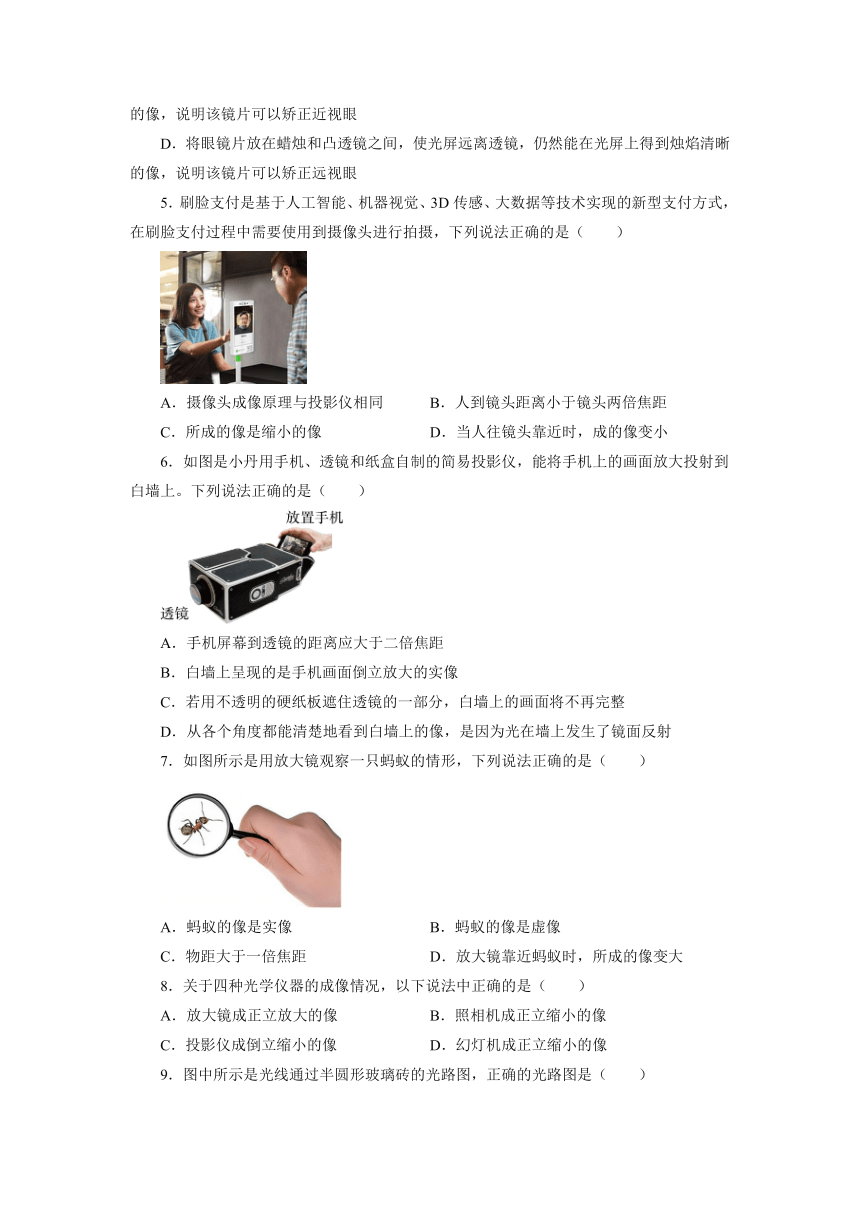

5．刷脸支付是基于人工智能、机器视觉、3D传感、大数据等技术实现的新型支付方式，在刷脸支付过程中需要使用到摄像头进行拍摄，下列说法正确的是（ ）
A．摄像头成像原理与投影仪相同 B．人到镜头距离小于镜头两倍焦距
C．所成的像是缩小的像 D．当人往镜头靠近时，成的像变小
6．如图是小丹用手机、透镜和纸盒自制的简易投影仪，能将手机上的画面放大投射到白墙上。下列说法正确的是（ ）
A．手机屏幕到透镜的距离应大于二倍焦距
B．白墙上呈现的是手机画面倒立放大的实像
C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整
D．从各个角度都能清楚地看到白墙上的像，是因为光在墙上发生了镜面反射
7．如图所示是用放大镜观察一只蚂蚁的情形，下列说法正确的是（ ）
A．蚂蚁的像是实像 B．蚂蚁的像是虚像
C．物距大于一倍焦距 D．放大镜靠近蚂蚁时，所成的像变大
8．关于四种光学仪器的成像情况，以下说法中正确的是（ ）
A．放大镜成正立放大的像 B．照相机成正立缩小的像
C．投影仪成倒立缩小的像 D．幻灯机成正立缩小的像

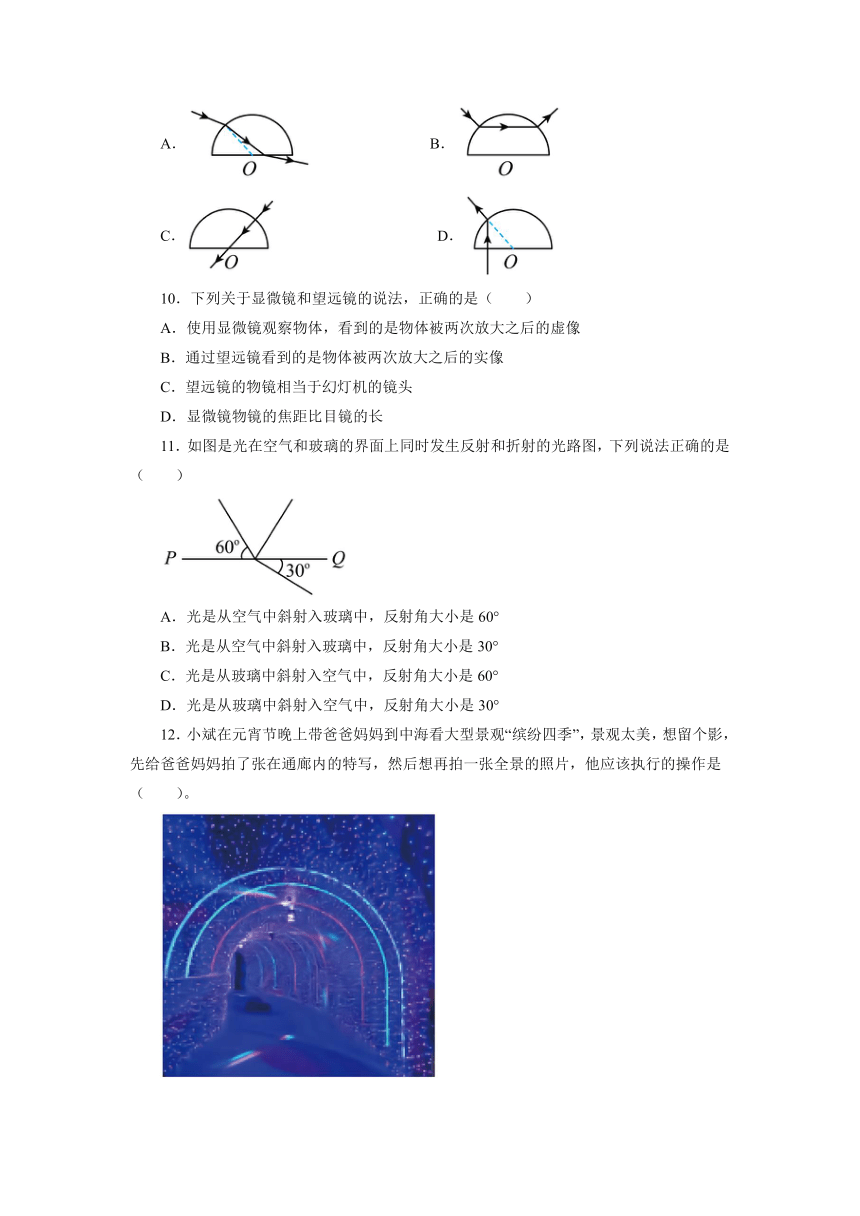

9．图中所示是光线通过半圆形玻璃砖的光路图，正确的光路图是（ ）
A． B．
C． D．
10．下列关于显微镜和望远镜的说法，正确的是（ ）
A．使用显微镜观察物体，看到的是物体被两次放大之后的虚像
B．通过望远镜看到的是物体被两次放大之后的实像
C．望远镜的物镜相当于幻灯机的镜头
D．显微镜物镜的焦距比目镜的长
11．如图是光在空气和玻璃的界面上同时发生反射和折射的光路图，下列说法正确的是（ ）
A．光是从空气中斜射入玻璃中，反射角大小是60°
B．光是从空气中斜射入玻璃中，反射角大小是30°
C．光是从玻璃中斜射入空气中，反射角大小是60°
D．光是从玻璃中斜射入空气中，反射角大小是30°
12．小斌在元宵节晚上带爸爸妈妈到中海看大型景观“缤纷四季”，景观太美，想留个影，先给爸爸妈妈拍了张在通廊内的特写，然后想再拍一张全景的照片，他应该执行的操作是（ ）。
A．远离景观，同时拉长镜头与胶片的距离
B．靠近景观，同时缩短镜头与胶片的距离
C．远离景观，同时缩短镜头与胶片的距离
D．靠近景观，同时拉长镜头与胶片的距离
13．一块凸透镜被剖成对称的两半，并按如图所示对接。一个物体ab置于凸透镜前3倍焦距处，则对凸透镜成像的描述中，有可能正确的是图中的（ ）
A． B． C． D．
14．暑假小明陪着爷爷到湖里叉鱼，小明将钢叉向看见鱼的方向投掷，总是叉不到。能说明叉不到鱼的原因的图是（ ）
A． B．
C． D．
15．在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图象，根据图象可知（ ）
A．该凸透镜的焦距f=20cm
B．当物距u=30cm时，成倒立、缩小的实像，照相机利用了这条规律
C．当物距u=8cm时，成倒立、放大的实像，幻灯机利用了这条规律
D．若把物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，所成的像会逐渐变小
二、填空题
16．如图射水鱼向水面上的昆虫快速喷出水柱击落昆虫获取食物。射水鱼观察到的昆虫是光从_____（选填“空气进入到水”或“水进入到空气”）的折射原理形成的______像。
17．一个焦距为10cm的凸透镜，当蜡烛距它15cm时，在光屏上得到一个倒立、_______（填“放大”、“缩小”或“等大”）的像；此成像原理与_________（选填“照相机”“投影仪”“放大镜”）相似；将蜡烛向透镜移近7cm后，在光屏上_________（选填“能”或“不能”）成像。
18．站在湖边能清晰的看见白云形成的像，若湖水深2m，则白云的像到水面的距离______2m。（选填“大于”、“小于”或“等于”）；还可欣赏到鱼在水中自由自在的游动，我们“看到鱼”是光从_______中射入到_______中，进入人眼后引起视觉。
19．如图所示，是一束光线在空气和玻璃表面发生反射和折射时的情形，则法线是______，入射光线是______，折射光线是______，折射角为______，分界面______（选填“上”、“下”、“左”或“右”）侧为空气。
20．早晨，我们看见太阳的视位置比它的实际位置要___________ （选填“高”或“低”）一些，这是光的___________现象。
21．如图所示是投影仪的示意图，它是利用凸透镜成像的原理制成的。其中平面镜的作用是______。在练习调节投影仪的实践活动中，小明使屏幕上出现了清晰画面，这时，教室后排同学要求他将画面调得大一些。为此，小明的操作应当是：适当______（增大/减小）投影仪与屏幕的距离，并将凸透镜适当向______（上/下）移动。
22．九寨沟“镜海”的湖面平静如镜，站在湖边你能看到“鱼在云中游，鸟在水中飞”的奇特美景。这里，你所看到的“鸟”是光的______形成的，“鱼”是光的______形成的，前者是个______像，后者是个______像。（后两空均选填“虚”或“实”）
23．如图所示甲、乙两块透镜，乙是______（选填“凸透镜”或“凹透镜”），它对光有______作用。照相机的镜头相当于______，能作放大镜的是______（后两空选填“甲”或“乙”）。
24．自拍杆给旅游者带来方便，当自拍杆拉长时，可以________物距，________像的大小，从而增大取景范围，取得更好的拍摄效果。（均选填“增大”或“减小”）
三、作图题
25．如图，根据光的折射规律，作出光线进入和离开三角形玻璃的大致轨迹。
26．如图所示，一束太阳光垂直射向与水平方向夹角为45°的平面镜，画出光线经平面镜反射后的反射光线，再经水平放置的凹透镜折射后的折射光线。
四、实验题
27．一束平行光经过凸透镜后，在光屏上得到一个最小、最亮的光斑如图甲所示，小明用此凸透镜做“探究凸透镜成像规律”的实验，并用蜡烛作光源，实验装置如图乙所示。
(1)该凸透镜焦距为______cm；
(2)当蜡烛、凸透镜的位置如图乙所示时，光屏上看到一个清晰的像，该像是一个倒立、______的实像，该成像性质在生活中的一个应用是______。若想让所成实像变大些，可将蜡烛适当_______（选填“靠近”或“远离”）透镜；
(3)实验过程中，随着蜡烛的燃烧，可观察到光屏上的像向 ____ （选填“上”或“下”）移动；
(4)保持图中凸透镜和光屏的位置不变，将蜡烛向左移动一段距离，屛上的像变模糊了，小明将自己的眼镜放在蜡烛和凸透镜之间，并适当调整眼镜的位置，光屛上的像又清晰了，则小明戴的是_______（选填“近视”或“远视”）眼镜；
(5)实验中，若用不透明的硬纸板挡住凸透镜的上半部分，则光屛上的像______（填选项序号）。
A．只出现烛焰像的上半部分 C．出现烛焰完整的像，但像更小了
B．只出现烛焰像的下半部分 D．像仍然是完整的，且大小不变，只是变暗了
28．如图所示，李洋在“探究凸透镜成像规律”的实验中，所用凸透镜的距为15cm。
（1）如图甲所示，移动光屏找到清晰的蜡烛的像，这个像是图乙中的______，利用此原理可以制成______（选填“照相机”“幻灯机”或“放大镜”）；
（2）李洋把蜡烛依次放在A，B位置，在坐标纸上记录了光屏上像的大小。如图丙所示（、分别表示蜡烛在A，B处所成的像），跟同学们交流后发现；
①成倒立放大的像的条件是______；
②成实像时，物距增大，像距______（选填“增大”“减小”或“不变”）；
（3）保持凸透镜位置不动，李洋又把蜡烛放在距凸透镜18cm处，在光具座上无论怎样移动光屏，都找不到清晰的像，聪明的李洋拿起一副眼镜放在蜡烛和凸透镜之间靠近凸透镜处，在光具座上移动光屏，光屏上出现了清晰的像，则李洋拿起的眼镜是______（选填“近视镜”或“远视镜”）；
（评估）用烛焰作为发光物体完成“探究凸透镜成像规律”实验存在的不足之处：______。（写出一点）
29．如图为探究光的折射规律的实验装置。
实验过程：（1）让激光斜射入空气和水的分界面，观察折射光线的位置，记下入射角和折射角的大小；
（2）多次改变入射光线的方向，重复上述实验；
①当光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角______入射角；
②当入射角增大时，折射角也______；
③若光从水中斜射入空气中时，入射角大小为r，则折射角______r（选填“大于”、“等于”、“小于”）。
参考答案
1．A
2．B
3．B
4．C
5．C
6．B
7．B
8．A
9．A
10．A
11．D
12．C
13．C
14．D
15．B
16．空气进入到水 虚
17．放大 投影仪 不能
18．大于 水 空气
19．MN CO OA 60o 左
20．高 折射
21．改变光路 增大 下
22．反射 折射 虚 虚
23．凹透镜 发散 甲 甲
24．增大 减小
25．
26．
27．10.0 缩小 照相机 靠近 上 近视 D
28．D 照相机 物距大于1倍焦距小于2倍焦距 减小 远视镜 烛焰容易晃动，不方便比较大小
29．小于 增大 大于
