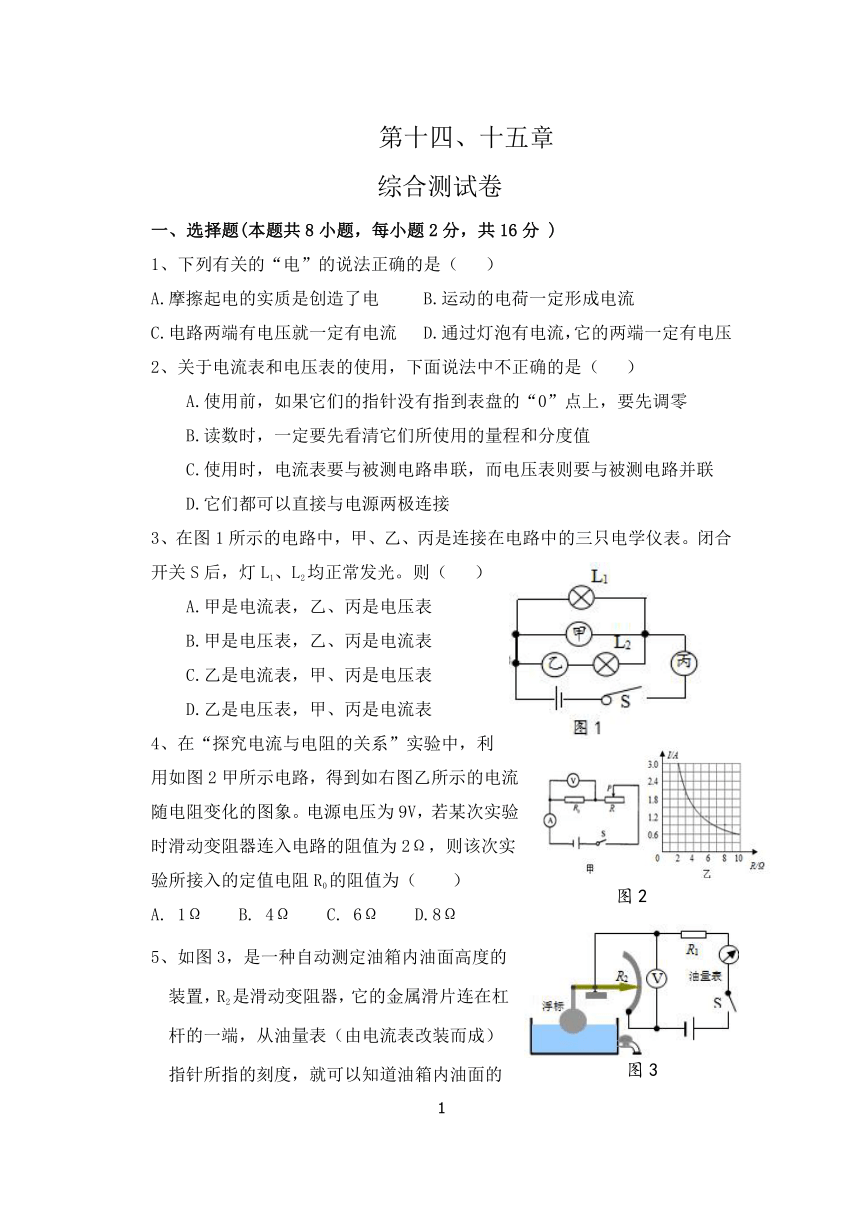

第十四、十五章
综合测试卷
一、选择题(本题共8小题,每小题2分,共16分 )
1、下列有关的“电”的说法正确的是( )
A.摩擦起电的实质是创造了电 B.运动的电荷一定形成电流
C.电路两端有电压就一定有电流 D.通过灯泡有电流,它的两端一定有电压
2、关于电流表和电压表的使用,下面说法中不正确的是( )
A.使用前,如果它们的指针没有指到表盘的“0”点上,要先调零
B.读数时,一定要先看清它们所使用的量程和分度值
C.使用时,电流表要与被测电路串联,而电压表则要与被测电路并联
D.它们都可以直接与电源两极连接
3、在图1所示的电路中,甲、乙、丙是连接在电路中的三只电学仪表。闭合开关S后,灯L1、L2均正常发光。则( )
A.甲是电流表,乙、丙是电压表
B.甲是电压表,乙、丙是电流表
C.乙是电流表,甲、丙是电压表
D.乙是电压表,甲、丙是电流表
4、在“探究电流与电阻的关系”实验中,利用如图2甲所示电路,得到如右图乙所示的电流随电阻变化的图象。电源电压为9V,若某次实验时滑动变阻器连入电路的阻值为2Ω,则该次实验所接入的定值电阻R0的阻值为(  )
A. 1Ω B. 4Ω C. 6Ω D.8Ω
5、如图3,是一种自动测定油箱内油面高度的装置,R2是滑动变阻器,它的金属滑片连在杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度,当油面上升时(  )
A. 电压表和油量表示数都变大 B. 电压表和油量表示数都变小
C. 电压表示数变小,油量表示数变大 D. 电压表示数变大,油量表示数变小

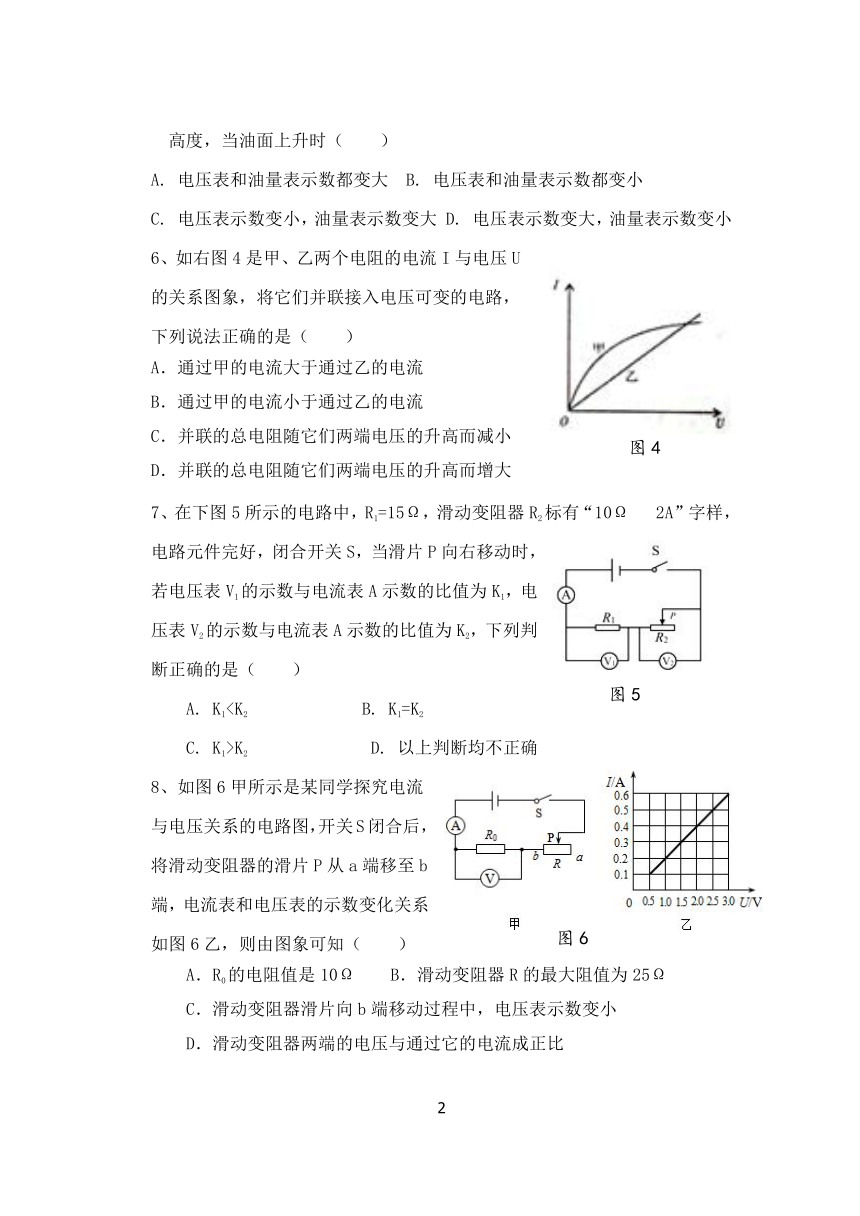

6、如右图4是甲、乙两个电阻的电流I与电压U的关系图象,将它们并联接入电压可变的电路,下列说法正确的是(  )
A.通过甲的电流大于通过乙的电流
B.通过甲的电流小于通过乙的电流
C.并联的总电阻随它们两端电压的升高而减小
D.并联的总电阻随它们两端电压的升高而增大
7、在下图5所示的电路中,R1=15Ω,滑动变阻器R2标有“10Ω 2A”字样,电路元件完好,闭合开关S,当滑片P向右移动时,若电压表V1的示数与电流表A示数的比值为K1,电压表V2的示数与电流表A示数的比值为K2,下列判断正确的是(  )
K1C. K1>K2 D. 以上判断均不正确
如图6甲所示是某同学探究电流
与电压关系的电路图,开关S闭合后,将滑动变阻器的滑片P从a端移至b端,电流表和电压表的示数变化关系如图6乙,则由图象可知(  )
A.R0的电阻值是10Ω B.滑动变阻器R的最大阻值为25Ω
C.滑动变阻器滑片向b端移动过程中,电压表示数变小
D.滑动变阻器两端的电压与通过它的电流成正比
二、填空题(本题共6小题,每空1分,共14分 )

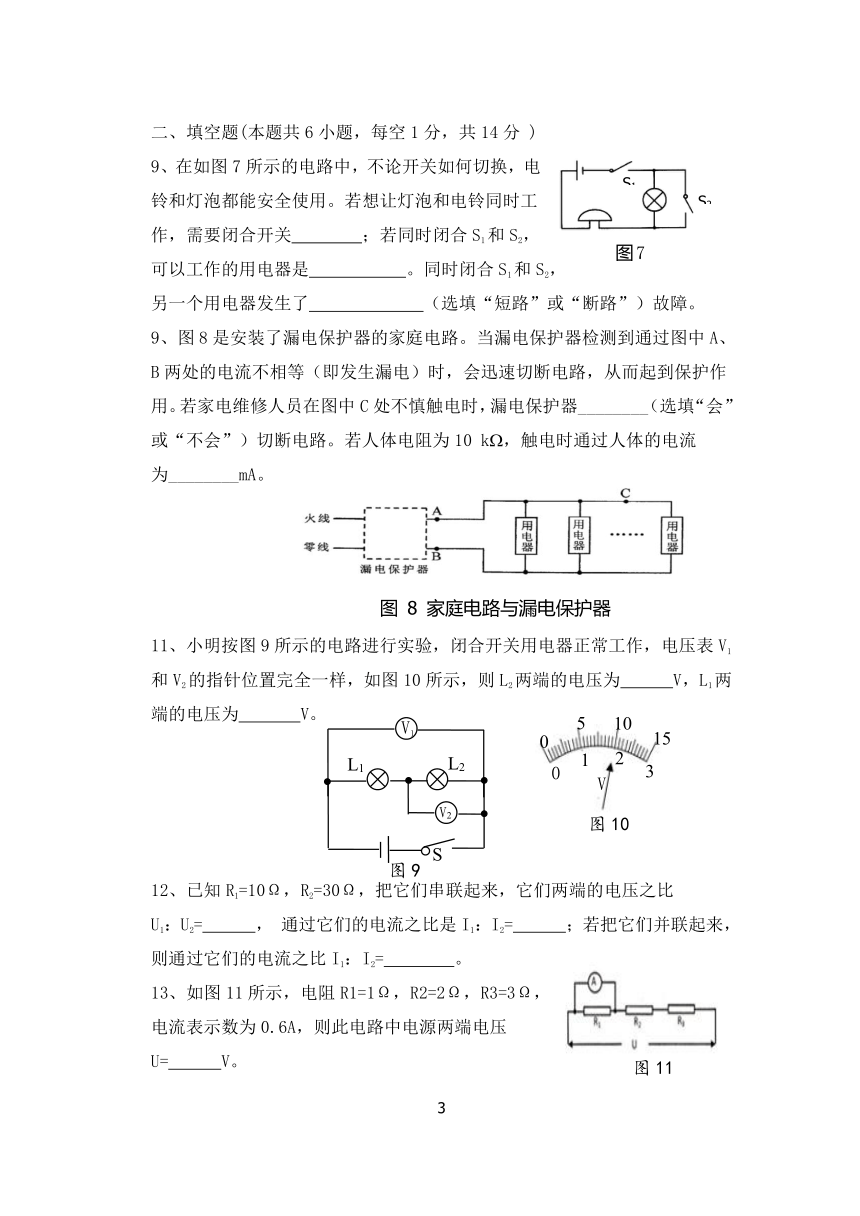

9、在如图7所示的电路中,不论开关如何切换,电铃和灯泡都能安全使用。若想让灯泡和电铃同时工作,需要闭合开关 ;若同时闭合S1和S2,可以工作的用电器是 。同时闭合S1和S2,
另一个用电器发生了 (选填“短路”或“断路”)故障。
图8是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用。若家电维修人员在图中C处不慎触电时,漏电保护器________(选填“会”或“不会”)切断电路。若人体电阻为10 k,触电时通过人体的电流
为________mA。
11、小明按图9所示的电路进行实验,闭合开关用电器正常工作,电压表V1和V2的指针位置完全一样,如图10所示,则L2两端的电压为 V,L1两端的电压为 V。
已知R1=10Ω,R2=30Ω,把它们串联起来,它们两端的电压之比
U1:U2=   , 通过它们的电流之比是I1:I2=   ;若把它们并联起来,则通过它们的电流之比I1:I2=    。
如图11所示,电阻R1=1Ω,R2=2Ω,R3=3Ω,电流表示数为0.6A,则此电路中电源两端电压
U=   V。
家庭电路中白炽灯泡的正常工作电压是 V。

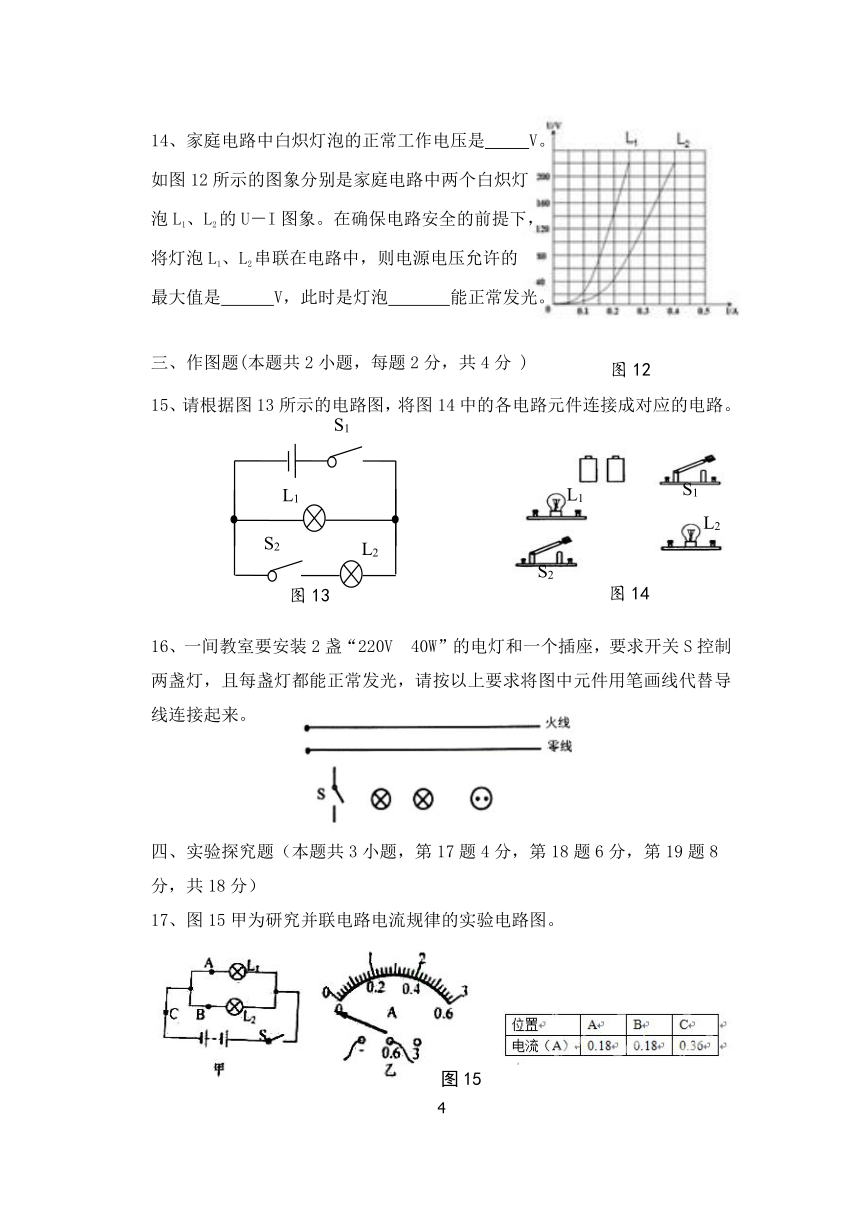

如图12所示的图象分别是家庭电路中两个白炽灯
泡L1、L2的U-I图象。在确保电路安全的前提下,
将灯泡L1、L2串联在电路中,则电源电压允许的
最大值是   V,此时是灯泡 能正常发光。
三、作图题(本题共2小题,每题2分,共4分 )
15、请根据图13所示的电路图,将图14中的各电路元件连接成对应的电路。
16、一间教室要安装2盏“220V 40W”的电灯和一个插座,要求开关S控制两盏灯,且每盏灯都能正常发光,请按以上要求将图中元件用笔画线代替导线连接起来。
实验探究题(本题共3小题,第17题4分,第18题6分,第19题8分,共18分)
17、图15甲为研究并联电路电流规律的实验电路图。

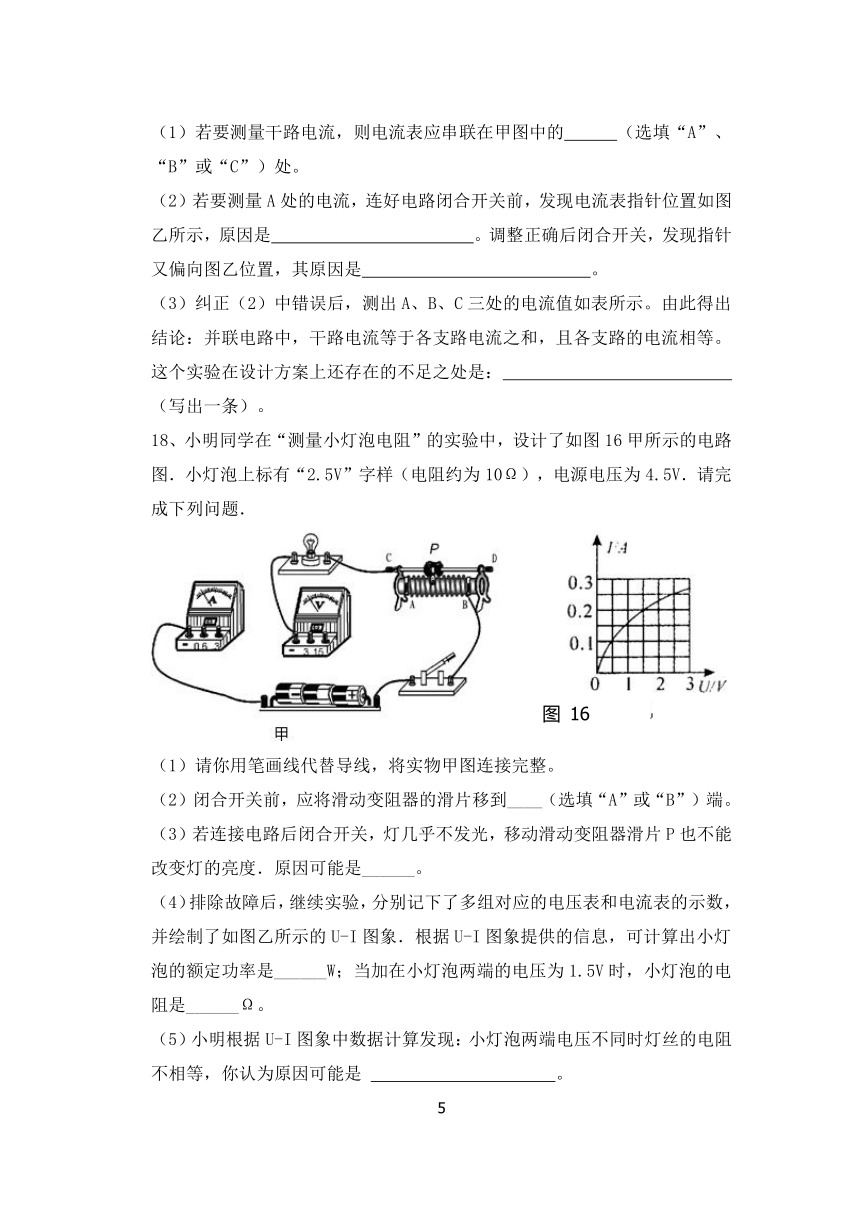

(1)若要测量干路电流,则电流表应串联在甲图中的 (选填“A”、“B”或“C”)处。
(2)若要测量A处的电流,连好电路闭合开关前,发现电流表指针位置如图乙所示,原因是 。调整正确后闭合开关,发现指针又偏向图乙位置,其原因是 。
(3)纠正(2)中错误后,测出A、B、C三处的电流值如表所示。由此得出结论:并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。这个实验在设计方案上还存在的不足之处是: (写出一条)。
18、小明同学在“测量小灯泡电阻”的实验中,设计了如图16甲所示的电路图.小灯泡上标有“2.5V”字样(电阻约为10Ω),电源电压为4.5V.请完成下列问题.
(1)请你用笔画线代替导线,将实物甲图连接完整。
(2)闭合开关前,应将滑动变阻器的滑片移到____(选填“A”或“B”)端。
(3)若连接电路后闭合开关,灯几乎不发光,移动滑动变阻器滑片P也不能改变灯的亮度.原因可能是______。
(4)排除故障后,继续实验,分别记下了多组对应的电压表和电流表的示数,并绘制了如图乙所示的U-I图象.根据U-I图象提供的信息,可计算出小灯泡的额定功率是______W;当加在小灯泡两端的电压为1.5V时,小灯泡的电阻是______Ω。
(5)小明根据U-I图象中数据计算发现:小灯泡两端电压不同时灯丝的电阻不相等,你认为原因可能是 。
19、小明选用两节新电池,两个小灯泡,一个电压表。用如图17甲所示电路来探究“串联电路的电压特点”
电压表在接入电路前通常要进行 ;在实验中最好选择规格 (填“相同”或“不同”)的小灯泡。
用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据记录在下表中。分析实验数据,你可得到串联电路的电压特点
是 (用公式表示)
试验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
(3) 小明进行多次实验的主要目的是 (填序号)
①寻找普遍规律 ②减小实验误差
(4) 某次测量时,电压表的示数如图乙,则此时灯L1两端的电压为 V。
(5)小明在测量了灯L1两端的电压后,断开开关,然后将电压表的B端不动,A端松开,接到C接线柱上,测量L2两端的电压,这一做法存在的问题是 。
(6) 小明发现同桌小雨按照甲图连接的实物图丙是 (选填“正确”或“错误”)的,此时闭合开关,电压表的示数为 V。
综合应用题(本题共2小题,第20题9分,第21题9分,共18分)
如图18a所示的电路中,电源电压保持不变,闭合开关S后,滑动变阻
器的滑片P由B端移动到A端时,测得电阻R1两端的电压与通过电阻R1的
电流的变化关系如图21b所示。
求:(1)R1的阻值;(2)电源的电压;
(3)变阻器的最大阻值。
21、图19甲为某型号电子秤,其原理结构如图乙所示,R0为定值电阻;R是压敏电阻,其阻值随所受压力F变化的关系如图丙所示.改写电压表(量程为3V)的表盘数值后可直接读出所称量物体的质量,设踏板的质量为5kg,电源电压保持9V不变,g取10N/Kg.
(1)空载时,电压表的示数为1V,求R0的阻值.
(2)所称量物体的质量为45kg时,电压表的示数为多少?
(3)该电子秤的最大称量值是多少千克?
2019-2020学年九年级物理第十四、十五章
综合测试卷参考答案
一、选择题(本题共8小题,每小题2分,共16分 )
D 2、D 3、B 4、A 5、C 6、D 7、C 8、B
二、填空题(本题共6小题,每空1分,共14分 )
S1 ; 电铃 ; 短路
会 ; 22
2V ; 8V
1:3 ; 1:1 ; 3:1
3V
220V ; 300V ; L1
三、作图题(本题共2小题,每题2分,共4分 )
15、
四、实验探究题(本题共3小题,第17题4分,第18题6分,第19题8分,共18分)
17、(1) C (2)电流表未调零 ; 电流表正负接线柱接反了
(3) 选两个规格相同的小灯泡太特殊(只测量了一次就得出结论,不具有普遍性)
(1)
(2)A (3)滑动变阻器接了A、B接线柱 (4)0.625W 7.5Ω
(5)灯丝电阻随温度升高而增大
19、(1) 调零 ; 不同 (2)UAC=UAB + UBC (3)① (4)1.2V
(5)电压表正负接线柱接反了 (6)错误 3V
五、综合应用题(本题共2小题,第20题9分,第21题9分,共18分)
20、(1) 8 Ω (2) 12 V (3) 16 Ω
21、(1)30 Ω (2) 1.5 V (3)90 Kg
