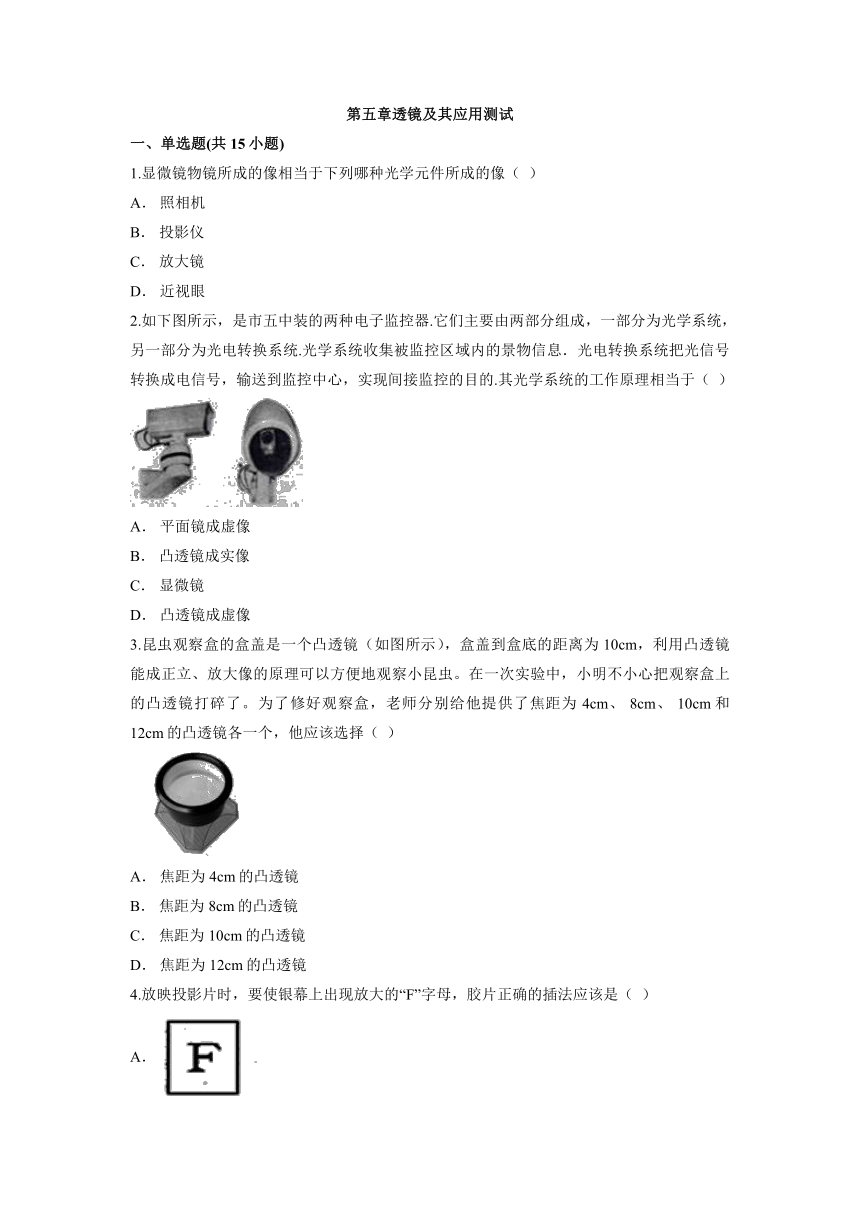

第五章透镜及其应用测试
一、单选题(共15小题)
1.显微镜物镜所成的像相当于下列哪种光学元件所成的像（ ）
A． 照相机
B． 投影仪
C． 放大镜
D． 近视眼
2.如下图所示，是市五中装的两种电子监控器.它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统.光学系统收集被监控区域内的景物信息．光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的.其光学系统的工作原理相当于（ ）
A． 平面镜成虚像
B． 凸透镜成实像
C． 显微镜
D． 凸透镜成虚像
3.昆虫观察盒的盒盖是一个凸透镜（如图所示），盒盖到盒底的距离为 10cm，利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫。在一次实验中，小明不小心把观察盒上的凸透镜打碎了。为了修好观察盒，老师分别给他提供了焦距为 4cm、 8cm、 10cm和 12cm的凸透镜各一个，他应该选择（ ）
A． 焦距为 4cm的凸透镜
B． 焦距为 8cm的凸透镜
C． 焦距为 10cm的凸透镜
D． 焦距为 12cm的凸透镜

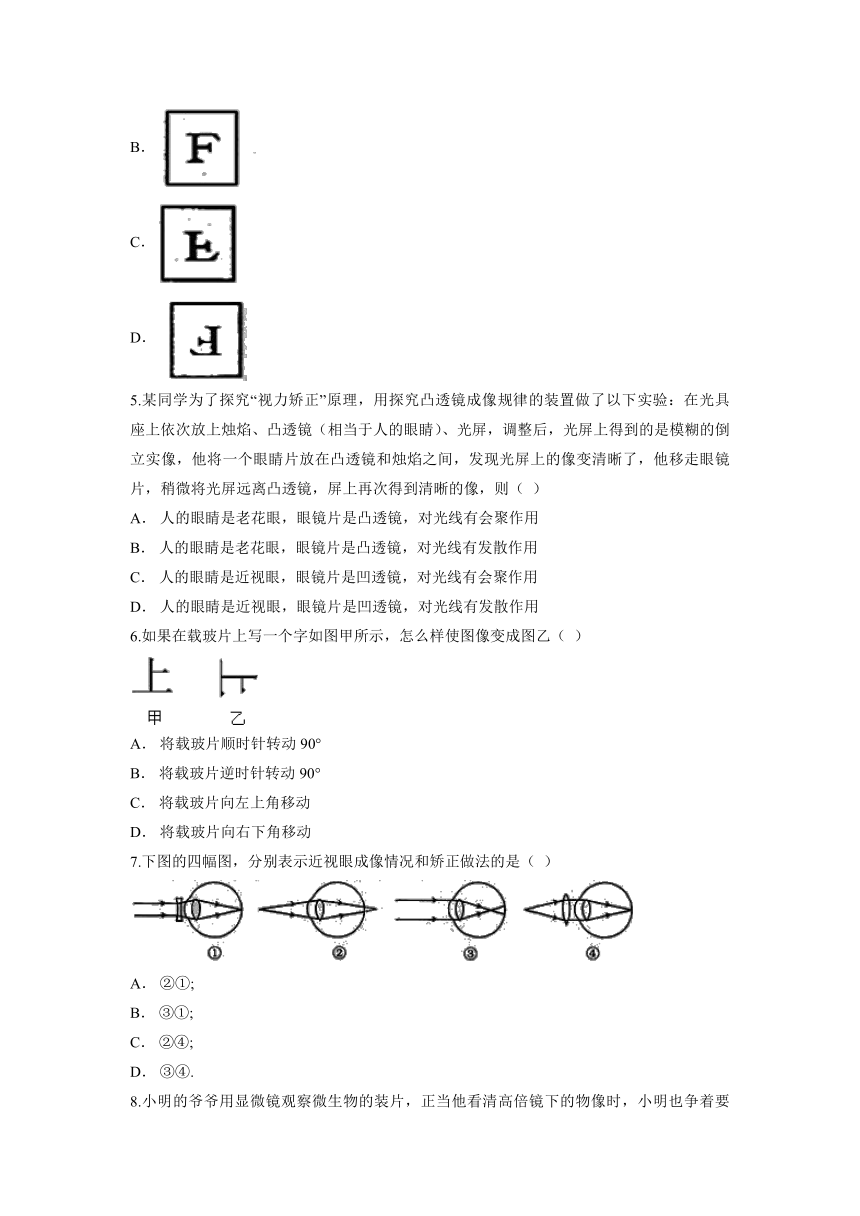

4.放映投影片时，要使银幕上出现放大的“F”字母，胶片正确的插法应该是（ ）
A．
B．
C．
D．
5.某同学为了探究“视力矫正”原理，用探究凸透镜成像规律的装置做了以下实验：在光具座上依次放上烛焰、凸透镜（相当于人的眼睛）、光屏，调整后，光屏上得到的是模糊的倒立实像，他将一个眼睛片放在凸透镜和烛焰之间，发现光屏上的像变清晰了，他移走眼镜片，稍微将光屏远离凸透镜，屏上再次得到清晰的像，则（ ）
A． 人的眼睛是老花眼，眼镜片是凸透镜，对光线有会聚作用
B． 人的眼睛是老花眼，眼镜片是凸透镜，对光线有发散作用
C． 人的眼睛是近视眼，眼镜片是凹透镜，对光线有会聚作用
D． 人的眼睛是近视眼，眼镜片是凹透镜，对光线有发散作用
6.如果在载玻片上写一个字如图甲所示，怎么样使图像变成图乙（ ）
A． 将载玻片顺时针转动90°
B． 将载玻片逆时针转动90°
C． 将载玻片向左上角移动
D． 将载玻片向右下角移动
7.下图的四幅图，分别表示近视眼成像情况和矫正做法的是（ ）
A． ②①;
B． ③①;
C． ②④;
D． ③④.

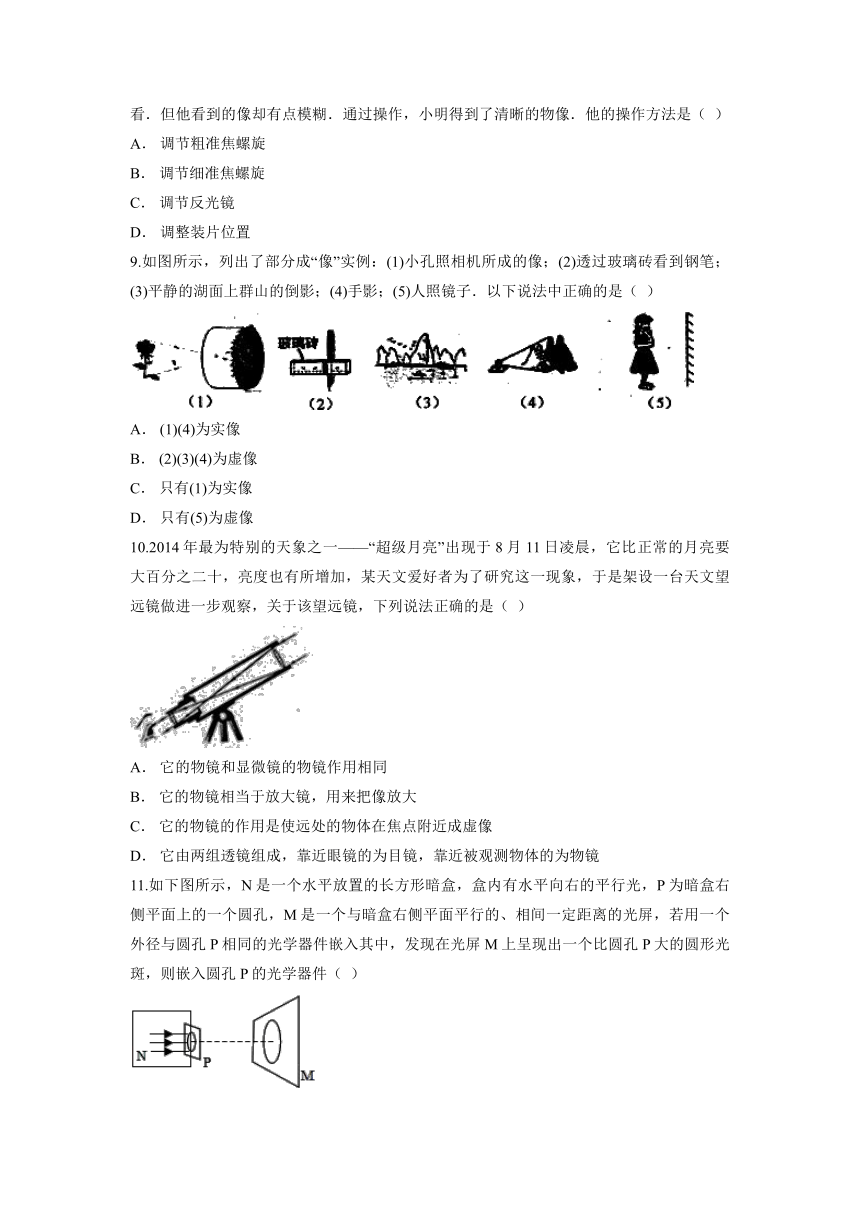

8.小明的爷爷用显微镜观察微生物的装片，正当他看清高倍镜下的物像时，小明也争着要看．但他看到的像却有点模糊．通过操作，小明得到了清晰的物像．他的操作方法是（ ）
A． 调节粗准焦螺旋
B． 调节细准焦螺旋
C． 调节反光镜
D． 调整装片位置
9.如图所示，列出了部分成“像”实例：(1)小孔照相机所成的像；(2)透过玻璃砖看到钢笔；(3)平静的湖面上群山的倒影；(4)手影；(5)人照镜子．以下说法中正确的是（ ）
A． (1)(4)为实像
B． (2)(3)(4)为虚像
C． 只有(1)为实像
D． 只有(5)为虚像
10.2014年最为特别的天象之一——“超级月亮”出现于8月11日凌晨，它比正常的月亮要大百分之二十，亮度也有所增加，某天文爱好者为了研究这一现象，于是架设一台天文望远镜做进一步观察，关于该望远镜，下列说法正确的是（ ）
A． 它的物镜和显微镜的物镜作用相同
B． 它的物镜相当于放大镜，用来把像放大
C． 它的物镜的作用是使远处的物体在焦点附近成虚像
D． 它由两组透镜组成，靠近眼镜的为目镜，靠近被观测物体的为物镜
11.如下图所示，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的、相间一定距离的光屏，若用一个外径与圆孔P相同的光学器件嵌入其中，发现在光屏M上呈现出一个比圆孔P大的圆形光斑，则嵌入圆孔P的光学器件（ ）
A． 一定是凹透镜
B． 一定是凸透镜
C． 可能是凸透镜或凹透镜
D． 可能是厚平板玻璃
12.让凸透镜正对着太阳，拿一张白纸，在透镜的另一侧从透镜处缓缓远离透镜，这时白纸上看到的现象是（ ）
A． 白纸上有缩小的光斑（小亮点），光斑大小不变
B． 白纸上的光斑先变大后变小
C． 白纸上的光斑先变小后变大
D． 以上说法都不正确
13.如图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是（ ）
A． 凹透镜
B． 凹面镜
C． 凸透镜
D． 凸面镜
14.用显微镜和望远镜观察物体时，关于像的倒正，以下说法正确的是（ ）
A． 用显微镜观察时像是正立的，用天文望远镜观察时像是倒立的
B． 用显微镜观察时像是正立的，用天文望远镜观察时像也是正立的
C． 用显微镜观察时像是倒立的，用天文望远镜观察时像是正立的
D． 用显微镜观察时像是倒立的，用天文望远镜观察时像也是倒立的
15.下列关于实像和虚像的说法中，正确的是（ ）
A． 实像能用光屏接收，虚像不能用光屏接收
B． 实像可以拍摄，虚像不能拍摄
C． 实像可以用眼睛看到，虚像不能用眼睛看到
D． 实像是由实际光线会聚而成的，虚像也是由实际光线会聚而成的
二、填空题(共3小题)
16.在如图所示的透镜中，属于凸透镜的是_______________.
17.物体通过显微镜的物镜成倒立、 ______ 的实像；再经目镜成 ______ 、 ______ 的虚像，其原理与 ______ 相似；经过物镜和目镜的共同作用，大大增加了 ______ ，从而可以看清微小的物体．

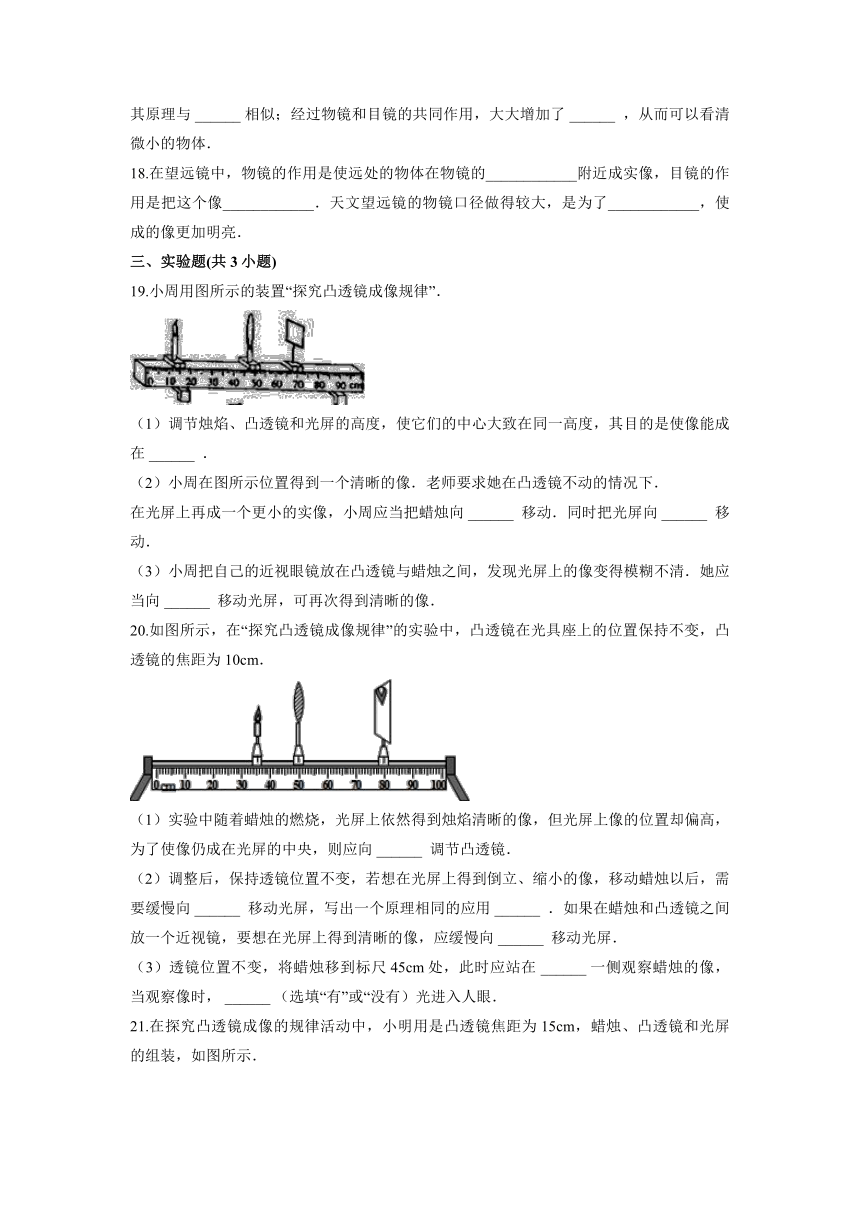

18.在望远镜中，物镜的作用是使远处的物体在物镜的____________附近成实像，目镜的作用是把这个像____________．天文望远镜的物镜口径做得较大，是为了____________，使成的像更加明亮．
三、实验题(共3小题)
19.小周用图所示的装置“探究凸透镜成像规律”．
（1）调节烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度，其目的是使像能成在 ______ ．
（2）小周在图所示位置得到一个清晰的像．老师要求她在凸透镜不动的情况下．
在光屏上再成一个更小的实像，小周应当把蜡烛向 ______ 移动．同时把光屏向 ______ 移动．
（3）小周把自己的近视眼镜放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清．她应当向 ______ 移动光屏，可再次得到清晰的像．
20.如图所示，在“探究凸透镜成像规律”的实验中，凸透镜在光具座上的位置保持不变，凸透镜的焦距为10cm．
（1）实验中随着蜡烛的燃烧，光屏上依然得到烛焰清晰的像，但光屏上像的位置却偏高，为了使像仍成在光屏的中央，则应向 ______ 调节凸透镜．
（2）调整后，保持透镜位置不变，若想在光屏上得到倒立、缩小的像，移动蜡烛以后，需要缓慢向 ______ 移动光屏，写出一个原理相同的应用 ______ ．如果在蜡烛和凸透镜之间放一个近视镜，要想在光屏上得到清晰的像，应缓慢向 ______ 移动光屏．
（3）透镜位置不变，将蜡烛移到标尺45cm处，此时应站在 ______ 一侧观察蜡烛的像，当观察像时， ______ （选填“有”或“没有）光进入人眼．
21.在探究凸透镜成像的规律活动中，小明用是凸透镜焦距为15cm，蜡烛、凸透镜和光屏的组装，如图所示．
（1）图中烛焰通过凸透镜所成的像在光屏的 ______ （填“上方”、“中央”或“下方”），为使实验顺利进行，应将烛焰、凸透镜和光屏三者的中心调节在 ______ 上；
（2）保持烛焰、凸透镜和光屏三者之间距离不变，进行调节后，在光屏上恰好得到一个清晰的像，则像的性质：倒立 ______ （选填“放大”、“缩小”、“等大”）的实像；
（3）使烛焰放在光具座上30cm刻度处，移动光屏，在光屏上可得到一个倒立 ______ （选填“放大”、“缩小”、“等大”）的清晰的实像．生活中常用的 ______ 就是利用这一原理制成的．
答案解析
1.【答案】B
【解析】显微镜由两个凸透镜组成．靠近物体的称之为物镜，另一个称之为目镜，物体首先由物镜成一个倒立、放大的实像，再经目镜成一个正立、放大的虚像．因此，物镜成像原理相当于投影仪，目镜成像原理相当于放大镜．
2.【答案】B
【解析】由于光学系统收集被监控区域内的景物信息应是实际的光线形成的，且应成在较小的区域上，故成缩小的实像，与照相机的原理相同.
3.【答案】D
【解析】盒盖处安装凸透镜，盒底处有昆虫，要使凸透镜作放大镜使用时，物距小于焦距，此时物距是10cm，所以选择焦距为12cm的凸透镜.
4.【答案】D
【解析】放映幻灯时，成的像是倒立且左右相反的，故字母F的像是D中的形状.
5.【答案】A
【解析】由题意可知，光屏上得到的是模糊的倒立实像，当移走眼镜片后，稍微将光屏远离凸透镜，屏上再次得到清晰的像，可知像成在了光屏的后方即像距增大了，类似于远视眼（老花眼）的情况，当将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像变清晰，说明该透镜对光线有会聚作用，凸透镜对光线有会聚作用，因此人的眼睛是老花眼，眼镜片是凸透镜．
6.【答案】B
【解析】载玻片在物镜的一倍焦距和二倍焦距之间，成倒立、放大的实像，倒立、放大的实像又在目镜的一倍焦距以内，成正立、放大的虚像，经过了两次放大．所以载玻片上的物体和看到的像是左右颠倒，上下颠倒的．
要看到如图乙的像，载玻片上的物体如图丙放置，所以把甲逆时针转动90°．
7.【答案】B
【解析】近视眼看远处的物体时，像成在视网膜的前面，所以丙是近视眼的成像情况．近视眼需戴凹透镜矫正，所以甲是近视眼的矫正做法．
8.【答案】B
【解析】调节粗准焦螺旋和细准焦螺旋都是升降镜筒，调节物体与物镜的距离，以便观察清楚物像，粗准焦螺旋的升降范围大，属于粗略调节，细准焦螺旋的升降范围小，属于精确调节，而小明的爷爷已经调好了，只是不同的人眼睛略有差别，这时要精细调节，所以调细准焦螺旋．
9.【答案】C
【解析】(1)小孔照相机所成的像是倒立的实像；
(2)透过玻璃砖看钢笔，看到的是钢笔的虚像；
(3) 平静的水面相当于平面镜，湖面上群山的倒影，是山正立等大的虚像；
(4)手影是影子，是光的直线传播被不透明物体阻碍达不到的区域，不是像；
(5)人照镜子，看到自己正立、等大的虚像．
10.【答案】D
【解析】A、望远镜的物镜是使得无限远处的物体成一个倒立缩小的实像，而显微镜的物镜是为了使得载物片上的物体成一个放大的实像，故A错误；
B、望远镜的目镜相当于一个放大镜，故B错误；
C、望远镜的物镜的目的是使得无限远处的物体成一个倒立缩小的实像，故C错误；
D、望远镜由两组透镜组成，靠近眼镜的为目镜，靠近被观测物体的为物镜，故D正确.
11.【答案】C
【解析】由题意知，光线经过光学元件后形成了比圆孔P大的圆形光斑，可能是光学器件对光线有发散作用，则可能是凹透镜，B错误；
凸透镜对光线有会聚作用，若M在焦点外，平行光线会聚在焦点继续传播，M离得屏越远，则光斑越大，所以可能是凸透镜，此时M在焦点外某一距离处，A错误；
光透过厚平板玻璃后，仍平行射出，光斑的大小不变，所以D错误．
12.【答案】C
【解析】凸透镜对光线有会聚作用，太阳光会聚在焦点处时，最小最亮.当白纸由透镜逐渐远离时，形成的光斑先逐渐变小，白纸位于焦点处时最小最亮，经过焦点后，光斑又逐渐增大.
13.【答案】A
【解析】由于地面上的光斑比眼镜的面积大，故眼镜对光起到了发散的作用，所以这个眼镜是凹透镜.
14.【答案】D
【解析】(1)显微镜的物镜相当于投影仪成倒立的放大的实像；目镜相当于放大镜，将投影仪成倒立的放大的实像再次放大，所以显微镜最后成的是倒立的放大的虚像．
(2)望远镜物镜相当于照相机成倒立的缩小的实像，这个实像正好落在目镜的焦点以内，这跟放大镜的成像原理相同，所以目镜起到将物镜成的缩小的实像再次放大的作用．
15.【答案】A
【解析】A.是否能用光屏承接是实像和虚像的重要区别，实像能用光屏承接，虚像承接不到，故本选项符合题意；
B. 实像可以拍照，虚像也可以拍照，故本选项说法错误；
C.实像能呈现在屏上，也能用眼睛观察，故本选项说法错误；
D.实像是实际光线会聚而成的，虚像是实际光线的反向延长线会聚形成的，故D错误.
16.【答案】ABD
【解析】根据凸透镜和凹透镜的形状特点可知，ABD都是中间厚、边缘薄的透镜，都是凸透镜；CE都是中间薄、边缘厚的透镜，都是凹透镜.
17.【答案】放大；正立；放大；放大镜；像的大小．
【解析】显微镜的物镜和目镜都是凸透镜，即将载物台上的物体放在物镜的1倍焦距和2倍焦距之间，成倒立、放大的实像，其原理与幻灯机相似；此时经过物镜所成的像恰好处于目镜的1倍焦距以内，故该像再经目镜成正立、放大的虚像，其原理与放大镜相似；
故经过物镜和目镜的共同作用，大大增加了像的大小，从而可以看清微小的物体．
18.【答案】焦点；放大；增加折射光线．
【解析】望远镜的物镜和照相机镜头相同，成倒立、缩小的实像，物距越远，像距越小，像越接近焦点；目镜和放大镜作用相同，目镜把物镜成的像再放大．
天文望远镜的物镜口径越大，折射光线越多，像越清晰．
19.【答案】（1）光屏中央；（2）远离透镜方向（左）；靠近透镜方向（左）；(3)远离透镜方向（右）．
【解析】（1）为了使烛焰的像能成在光屏的中心，必须使烛焰、凸透镜和光屏三者的中心放在同一高度上．
（2）要使所成的像更小，应增大物距，所以使蜡烛向远离透镜方向或向左移动．物距变大，则像距要变小，所以光屏要靠近透镜或向左移动．
（3）近视镜是凹透镜，对光线有发散作用，所以通过透镜的光线会晚一些会聚，因此需要使光屏向远离透镜或向右移动．
20.【答案】（1）下；（2）左；照相机；右；（3）光屏；有．
【解析】（1）根据光线过光心不改变方向，如图，像成在光屏的上方，要使像成在光屏的中央位置，可以让蜡烛向上移动，或凸透镜向下移动，或光屏向上移动．
（2）如图所示，此时物体处于1倍焦距和2倍焦距之间，成倒立放大的实像，所以要想成倒立、缩小的实像，即必须增大物距，即将蜡烛向左移动到2倍焦距以外，同时像距应该变小，所以光屏应该向左移动；
由于近视镜是凹透镜，对光线有发散的作用，所以如果在蜡烛和凸透镜之间放一个近视镜，此时使得光线发散，所以会推迟成像，故应该将光屏向右移动；
（3）透镜位置不变，将蜡烛移到标尺45cm处，即此时物体处于1倍焦距以内，此时光屏上没有像，但应站在光屏一侧观察，能看到蜡烛的正立、放大的虚像，当观察像时肯定有光进入人眼；
21.【答案】（1）下方；同一高度；（2）缩小；（3）放大；幻灯机（或电影放映机、投影仪）．
【解析】（1）由图知，烛焰位置偏上，由于实像是倒立的，所以像偏向光屏的下方；
为使像能够成在光屏的中央，应调节凸透镜、光屏、烛焰中心大致在同一高度处；
（2）已知f=15cm，由图知，物距大于2f，所以此时凸透镜成倒立缩小的实像；
（3）使烛焰放在光具座上30cm刻度处，则物距u=50cm-30cm=20cm，处于f和2f之间，成倒立放大的实像，生活中的幻灯机、投影仪或电影放映机就是根据这个原理制成的．
