15.2 电流和电路 （有解析）

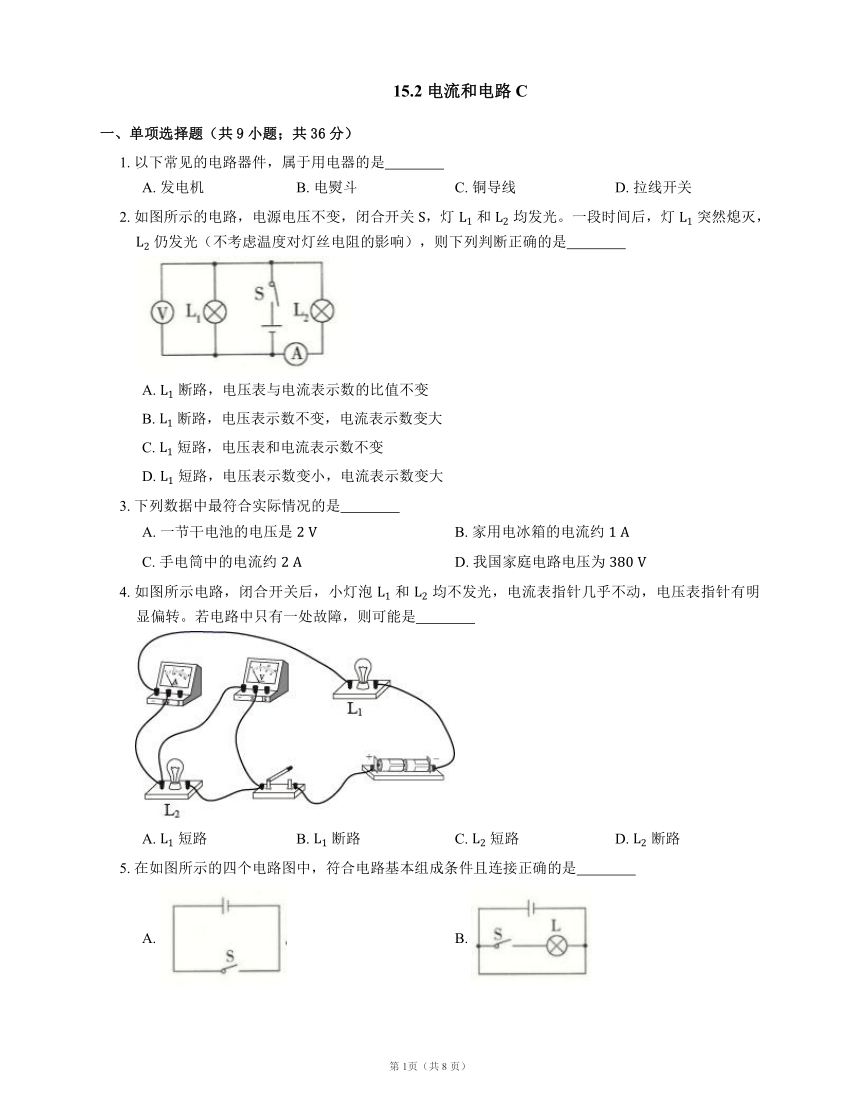

15.2 电流和电路 C
一、单项选择题（共9小题；共36分）
1. 以下常见的电路器件，属于用电器的是
A. 发电机 B. 电熨斗 C. 铜导线 D. 拉线开关
2. 如图所示的电路，电源电压不变，闭合开关 ，灯 和 均发光。一段时间后，灯 突然熄灭， 仍发光（不考虑温度对灯丝电阻的影响），则下列判断正确的是
A. 断路，电压表与电流表示数的比值不变
B. 断路，电压表示数不变，电流表示数变大
C. 短路，电压表和电流表示数不变
D. 短路，电压表示数变小，电流表示数变大
3. 下列数据中最符合实际情况的是
A. 一节干电池的电压是 B. 家用电冰箱的电流约
C. 手电筒中的电流约 D. 我国家庭电路电压为
4. 如图所示电路，闭合开关后，小灯泡 和 均不发光，电流表指针几乎不动，电压表指针有明显偏转。若电路中只有一处故障，则可能是
A. 短路 B. 断路 C. 短路 D. 断路
5. 在如图所示的四个电路图中，符合电路基本组成条件且连接正确的是
A. B.
C. D.

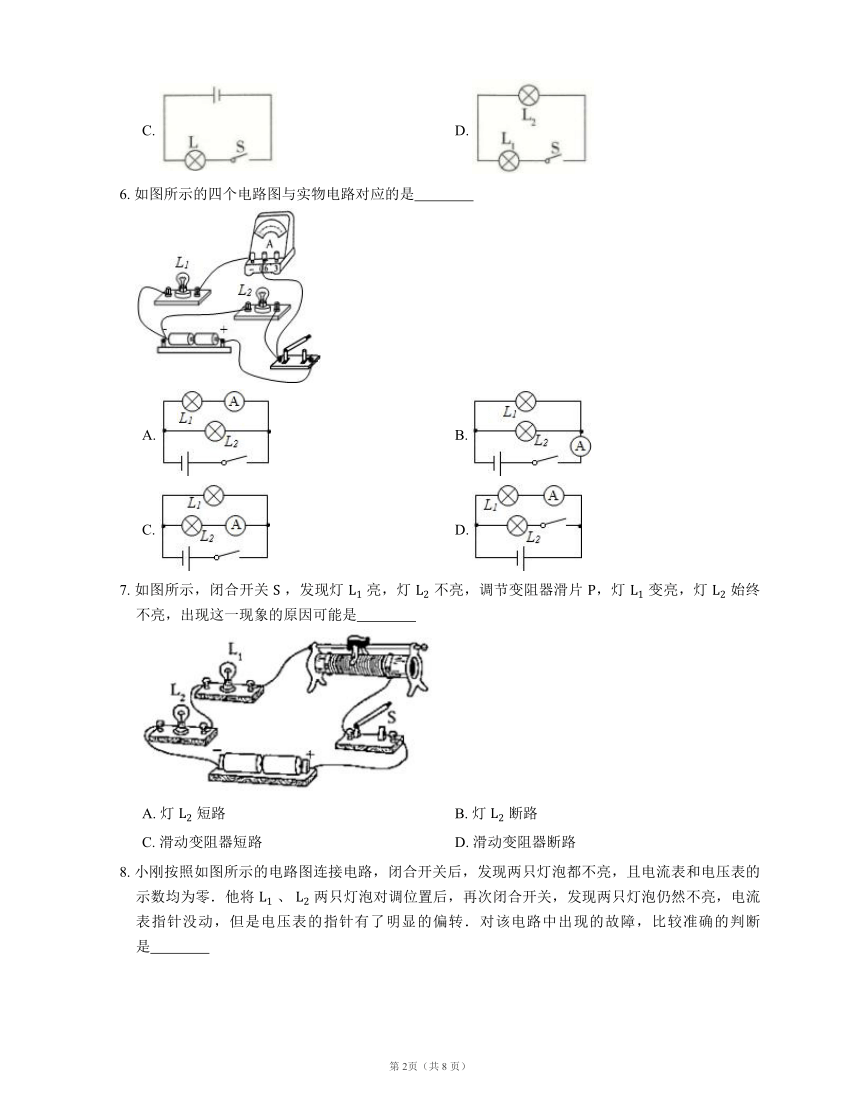

6. 如图所示的四个电路图与实物电路对应的是
A. B.
C. D.
7. 如图所示，闭合开关 ，发现灯 亮，灯 不亮，调节变阻器滑片 ，灯 变亮，灯 始终不亮，出现这一现象的原因可能是
A. 灯 短路 B. 灯 断路
C. 滑动变阻器短路 D. 滑动变阻器断路

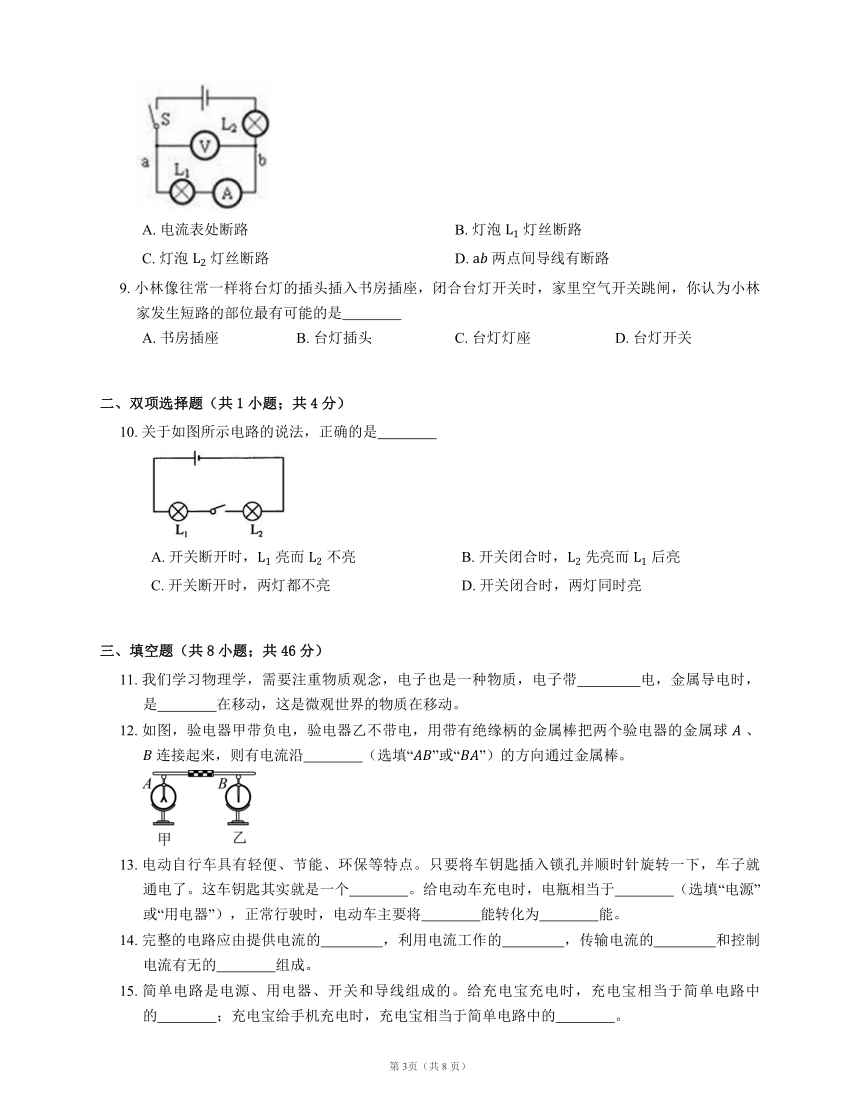

8. 小刚按照如图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表和电压表的示数均为零．他将 、 两只灯泡对调位置后，再次闭合开关，发现两只灯泡仍然不亮，电流表指针没动，但是电压表的指针有了明显的偏转．对该电路中出现的故障，比较准确的判断是
A. 电流表处断路 B. 灯泡 灯丝断路
C. 灯泡 灯丝断路 D. 两点间导线有断路
9. 小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是
A. 书房插座 B. 台灯插头 C. 台灯灯座 D. 台灯开关
二、双项选择题（共1小题；共4分）
10. 关于如图所示电路的说法，正确的是
A. 开关断开时， 亮而 不亮 B. 开关闭合时， 先亮而 后亮
C. 开关断开时，两灯都不亮 D. 开关闭合时，两灯同时亮
三、填空题（共8小题；共46分）
11. 我们学习物理学，需要注重物质观念，电子也是一种物质，电子带 电，金属导电时，是 在移动，这是微观世界的物质在移动。
12. 如图，验电器甲带负电，验电器乙不带电，用带有绝缘柄的金属棒把两个验电器的金属球 、 连接起来，则有电流沿 （选填“”或“”）的方向通过金属棒。
13. 电动自行车具有轻便、节能、环保等特点。只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了。这车钥匙其实就是一个 。给电动车充电时，电瓶相当于 （选填“电源”或“用电器”），正常行驶时，电动车主要将 能转化为 能。
14. 完整的电路应由提供电流的 ，利用电流工作的 ，传输电流的 和控制电流有无的 组成。
15. 简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的 ；充电宝给手机充电时，充电宝相当于简单电路中的 。

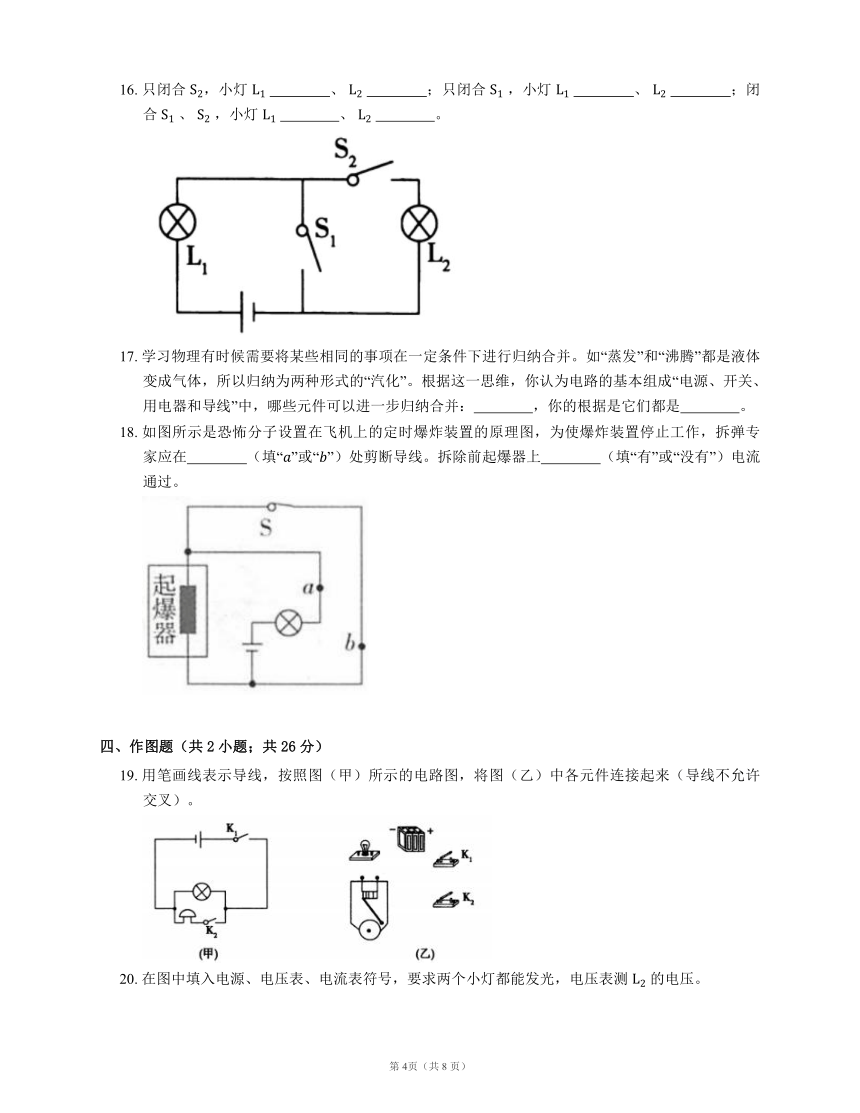

16. 只闭合 ，小灯 、 ；只闭合 ，小灯 、 ；闭合 、 ，小灯 、 。
17. 学习物理有时候需要将某些相同的事项在一定条件下进行归纳合并。如“蒸发”和“沸腾”都是液体变成气体，所以归纳为两种形式的“汽化”。根据这一思维，你认为电路的基本组成“电源、开关、用电器和导线”中，哪些元件可以进一步归纳合并： ，你的根据是它们都是 。
18. 如图所示是恐怖分子设置在飞机上的定时爆炸装置的原理图，为使爆炸装置停止工作，拆弹专家应在 （填“”或“”）处剪断导线。拆除前起爆器上 （填“有”或“没有”）电流通过。
四、作图题（共2小题；共26分）
19. 用笔画线表示导线，按照图（甲）所示的电路图，将图（乙）中各元件连接起来（导线不允许交叉）。
20. 在图中填入电源、电压表、电流表符号，要求两个小灯都能发光，电压表测 的电压。
答案
第一部分
1. B
【解析】发电机是提供电能的装置，不是用电器，故A不符合题意；
电熨斗在电路中消耗电能，是用电器，故B符合题意；
铜导线是电流通过的路径，不是用电器，故C不符合题意；
开关控制电路的通断，不消耗电能，不是用电器，故D不符合题意．
2. A
【解析】分析电路可知，灯泡 和 并联，电流表测量的是 支路的电流，电压表与 并联，测量的是 两端的电压（电源电压或 两端的电压）。 突然熄灭的原因若是被短路，则由并联电路一条支路短路所有支路也将被短路可知，灯泡 也应被短路而不发光，所以C、D错误； 断路而熄灭，因为并联电路各支路间互不影响，所以 支路的电压、电流都没有变化，即电压表与电流表示数的比值不变。
3. B
4. D
【解析】两灯串联，电流表测电流，电压表测 电压，闭合开关后，小灯泡 和 均不发光，电流表指针几乎不动，可能发生断路，电压表指针有明显偏转，说明电压表和电源连接，可能是 断路，ABC不符合题意，D符合题意。
故答案为：D。
5. C
【解析】电路中无用电器，故A不正确；直接将电源的两极连通，会造成电源短路，故B不正确；有电源，且电灯和开关串联，连接正确，故C正确；电路无电源，用电器均不能工作，故D不正确。
6. A
【解析】从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡 的电流，
A 、两只灯泡并联，开关控制干路，电流表测量灯泡 的电流，符合题意；
B 、两只灯泡并联，开关控制干路，电流表测量干路中的电流，不合题意；
C 、两只灯泡并联，电流表测量灯泡 的电流，不合题意；
D 、两只灯泡并联，开关控制 支路，而实物图中的开关控制干路，不合题意。
7. A
【解析】由电路图可知，灯泡 和 串联在电路中，闭合开关 ，灯 亮，灯 不亮，则说明串联电路中有电流通过，滑动变阻器和灯 没有断路，通过调节滑动变阻器滑片 ，发现灯 变亮，但灯 始终不亮，则说明滑动变阻器没有短路，由于灯 始终不亮，说明灯 发生了短路。
8. C
【解析】两灯对调位置前，因为电流表示数为零，所以是串联电路的某处出现断路；又因为电压表示数为零，所以电压表所测电路完好，即：灯泡 和电流表完好．
两灯对调位置后，电压表有了示数，说明电压表所测电路发生了断路，结合上面的情况，可断定是灯 发生了断路．
9. C
第二部分
10. C， D
第三部分
11. 负；自由电子
【解析】电子是带有负电的微粒，金属导电靠的是自由电子在移动。
12.
13. 开关；用电器；电；机械
【解析】钥匙旋转一下，车子就通电了，钥匙其实就是一个开关；给电瓶充电时是将电能转化为化学能，此时电瓶相当于用电器；电动自行车在行驶时，用蓄电池来供电，将蓄电池的化学能转化成电能，再通过电动机主要将电能转化成机械能。
14. 电源；用电器；导线；电键
15. 用电器；电源
16. 亮；亮；亮；不亮；亮；不亮
17. 开关和导线；电流流过的路径，理想情况下既不消耗电能，也不提供电能
【解析】在一个电路中，开关闭合后，开关和导线都有电流通过，理想情况下，这两个元件都不消耗电能，也不提供电能，故开关和导线可以归纳合并。
18. ；没有
【解析】从图中可知， 处导线是电流的必经之路，一旦断开，整个电路将不能接通，而 处导线将起爆器短路，因此，为使爆炸装置停止工作应剪断 处导线，拆除前起爆器由于与 处导线并联被短路，所以起爆器上没有电流通过。
第四部分
19. 如图
【解析】本题考查电路的连接。
20.
【解析】因电压表测 两端的电压， 右边位置处与 串联的不能连接电源和电压表，应接相当于导线的电流表；中间位置的就应是与 并联的电压表，左边的元件为电源位置；电路图如答案图所示。
