18.3 测量小灯泡的电功率 （有解析）

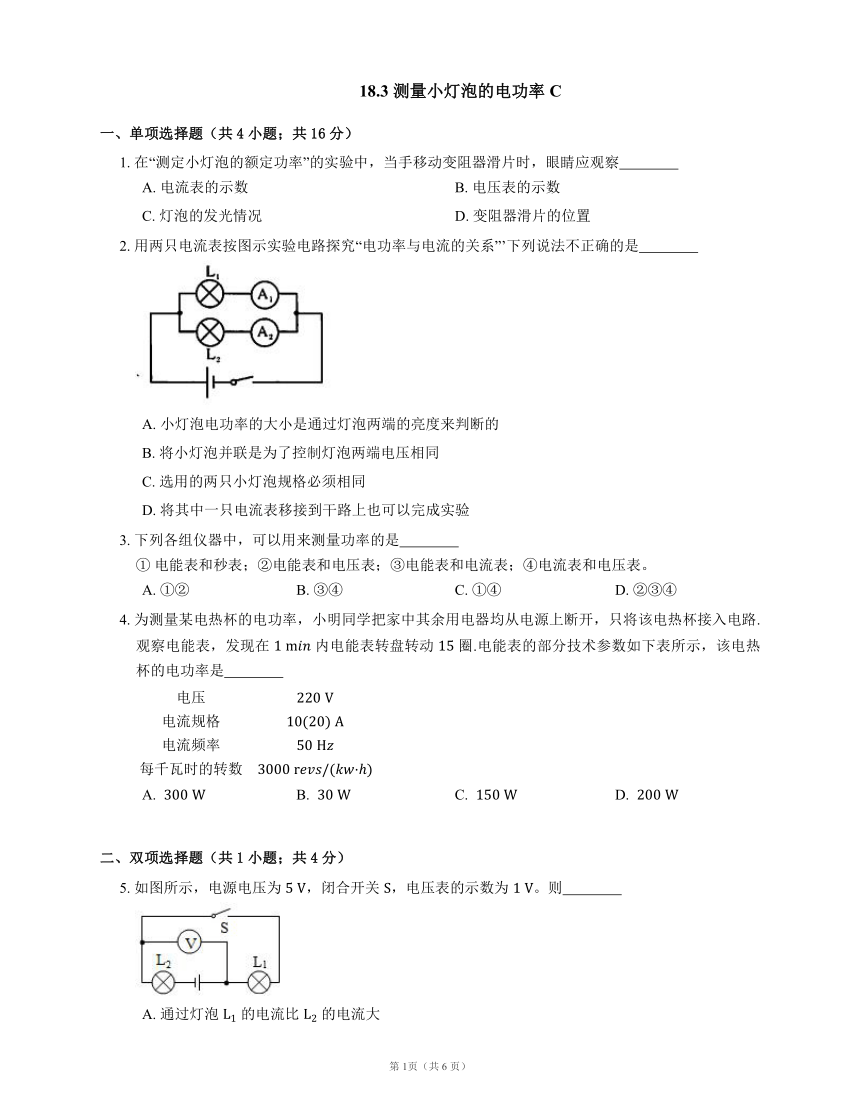

18.3 测量小灯泡的电功率 C
一、单项选择题（共4小题；共16分）
1. 在“测定小灯泡的额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察
A. 电流表的示数 B. 电压表的示数
C. 灯泡的发光情况 D. 变阻器滑片的位置
2. 用两只电流表按图示实验电路探究“电功率与电流的关系”’下列说法不正确的是
A. 小灯泡电功率的大小是通过灯泡两端的亮度来判断的
B. 将小灯泡并联是为了控制灯泡两端电压相同
C. 选用的两只小灯泡规格必须相同
D. 将其中一只电流表移接到干路上也可以完成实验
3. 下列各组仪器中，可以用来测量功率的是
① 电能表和秒表；②电能表和电压表；③电能表和电流表；④电流表和电压表。
A. ①② B. ③④ C. ①④ D. ②③④
4. 为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路.观察电能表，发现在 内电能表转盘转动 圈.电能表的部分技术参数如下表所示，该电热杯的电功率是
A. B. C. D.
二、双项选择题（共1小题；共4分）
5. 如图所示，电源电压为 ，闭合开关 ，电压表的示数为 。则
A. 通过灯泡 的电流比 的电流大
B. 灯泡 两端的电压是
C. 灯泡 和 的电阻之比是
D. 若灯泡 灯丝烧断，电压表示数为零
三、填空题（共6小题；共30分）

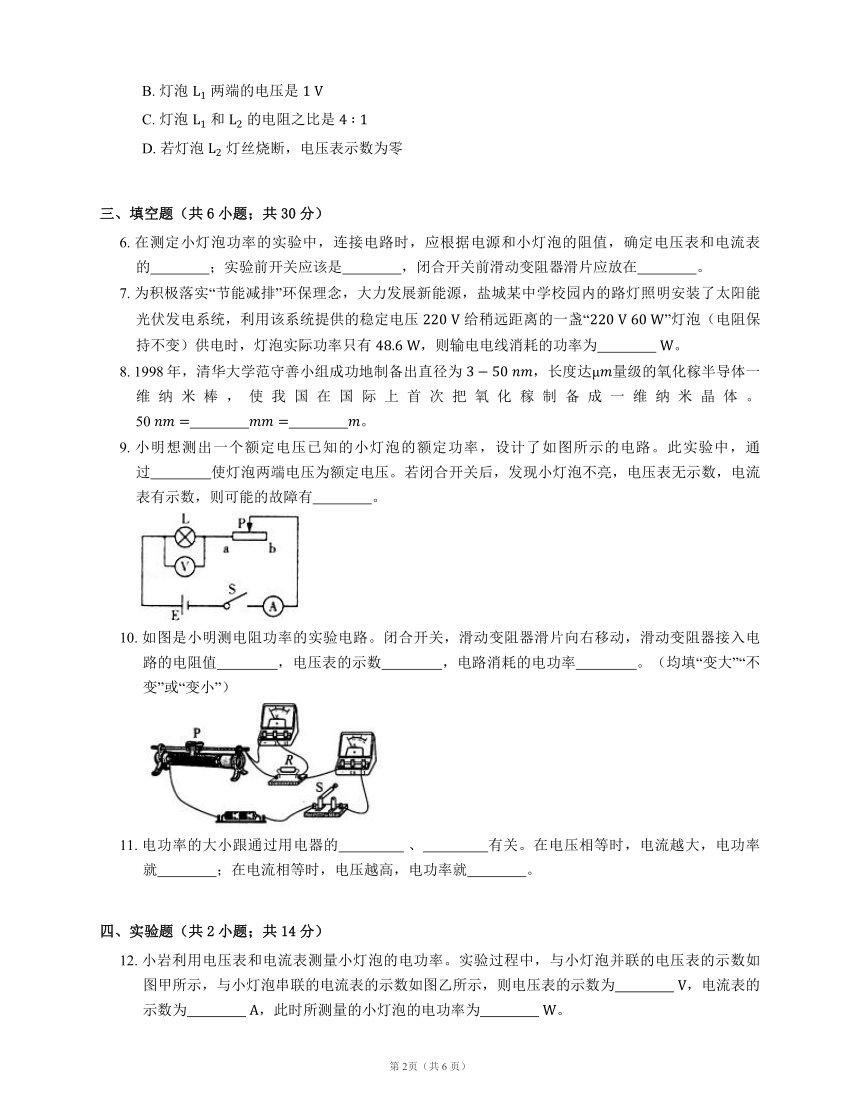

6. 在测定小灯泡功率的实验中，连接电路时，应根据电源和小灯泡的阻值，确定电压表和电流表的 ；实验前开关应该是 ，闭合开关前滑动变阻器滑片应放在 。
7. 为积极落实“节能减排”环保理念，大力发展新能源，盐城某中学校园内的路灯照明安装了太阳能光伏发电系统，利用该系统提供的稳定电压 给稍远距离的一盏“”灯泡（电阻保持不变）供电时，灯泡实际功率只有 ，则输电电线消耗的功率为 。
8. 1998年，清华大学范守善小组成功地制备出直径为 ，长度达μ量级的氧化稼半导体一维纳米棒，使我国在国际上首次把氧化稼制备成一维纳米晶体。50 。
9. 小明想测出一个额定电压已知的小灯泡的额定功率，设计了如图所示的电路。此实验中，通过 使灯泡两端电压为额定电压。若闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，则可能的故障有 。
10. 如图是小明测电阻功率的实验电路。闭合开关，滑动变阻器滑片向右移动，滑动变阻器接入电路的电阻值 ，电压表的示数 ，电路消耗的电功率 。（均填“变大”“不变”或“变小”）
11. 电功率的大小跟通过用电器的 、 有关。在电压相等时，电流越大，电功率就 ；在电流相等时，电压越高，电功率就 。
四、实验题（共2小题；共14分）
12. 小岩利用电压表和电流表测量小灯泡的电功率。实验过程中，与小灯泡并联的电压表的示数如图甲所示，与小灯泡串联的电流表的示数如图乙所示，则电压表的示数为 ，电流表的示数为 ，此时所测量的小灯泡的电功率为 。
13. 在“测量小灯泡的电功率”的实验中，电源电压为 ，小灯泡的额定电压为 。
（1）图中的导线 应与电压表的 接线柱相连。
（2）闭合开关前应将滑动变阻器的阻值调至最大，目的是 。
（3）实验数据如表所示，小灯泡的额定功率是 。
（4）利用该电路无法完成“探究电流与电压的关系”实验，理由是 。
五、作图题（共1小题；共13分）
14. 在虚线框按顺序画出如图所示实物图的电路图。
答案
第一部分
1. B
【解析】在“测定小灯泡的额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察电压表的示数，使电压表的示数等于额定电压，这样测出的功率等于灯泡的额定电功率。
2. C
3. C
【解析】用电压表测出用电器两端的电压，用电流表测出流过用电器的电流，由电功率公式 可以求出用电器的电功率，因此用④可以测出电功率；
用电能表测出用电器消耗的电能，用秒表测出用电器工作时间，由公式 求出用电器的功率，因此用①可以测出电功率；
用②电能表和电压表不能测出电功率，用③电能表和电流表不能测出电功率。
4. A
第二部分
5. B， D
【解析】AB. 由图知，两灯串联在电路中，电压表测 两端电压，即 两端的电压是 ，故B正确；串联电路中电流处处相等，所以通过灯泡 的电流和 的电流相等，故A错误；
C. 由串联电路的电压特点知，，通过两灯电流相等，由欧姆定律有：，即：，故C错误；
D. 由图知，若灯泡 灯丝烧断，则整个电路断路，所以电压表示数为 ，故D正确。
第三部分
6. 量程；断开的；阻值最大的位置
7.
【解析】由 可知，灯泡的电阻 且保持不变，即 ，，，；由 得，，，得 。
8.
【解析】【分析】由于，，根据长度单位的换算进率就会解答此题。
【解析】解：根据长度单位的换算关系：，，
那么，
故答案为：；。
【点评】本题考查了长度单位之间的换算进率，属于基础知识考题。
9. 调节滑动变阻器的滑片，同时观察电压表示数；灯泡短路或电压表短路
【解析】要测量小灯泡的额定功率，应使小灯泡两端的电压等于额定电压，连好电路后，闭合开关，调节滑动变阻器的滑片，同时观察电压表示数，使电压表的示数等于小灯泡的额定电压；
闭合开关后，灯泡不亮，可能是灯泡断路或灯泡短路或灯泡之外电路存在断路；
此时电压表无示数，可能是灯泡短路，或电压表并联电路之外存在断路，或者是电压表短路；
电流表有示数，说明电路不存在断路；
所以其故障是灯泡短路。
10. 变大；变小；变小
【解析】闭合开关，滑动变阻器滑片向右移动时，滑动变阻器接入电路的阻值变大。电路中的总电阻变大；由欧姆定律可知，电路中的电流变小，由 可知，定值电阻两端电压变小，即电压表的示数变小；由 可知，电路消耗的功率变小。
11. 电压；电流；越大；越大
第四部分
12. ；；
13. （1） “”（或 ）
【解析】电压表测量小灯泡两端的电压，因为小灯泡的额定电压是 ，所以电压表选择 的量程，因此导线 应连接电压表的“”接线柱。
（2） 保护电路
【解析】闭合开关前将滑动变阻器接入电路的阻值调至最大，当闭合开关时，电路中电流最小，保护电路。
（3）
【解析】。
（4） 灯丝电阻是变化的（或灯丝电阻受温度影响、灯丝电阻随温度的升高而增大、没有控制电阻不变）
【解析】在“探究电流与电压的关系”的实验中，自变量是电压，因变量是电流，控制不变的量是电阻，而小灯泡的灯丝电阻是变化的，所以利用该电路无法完成“探究电流与电压的关系”实验。
第五部分
14. 如图所示。
第1页（共1 页）
