19.2 家庭电路中电流过大的原因 （有解析）

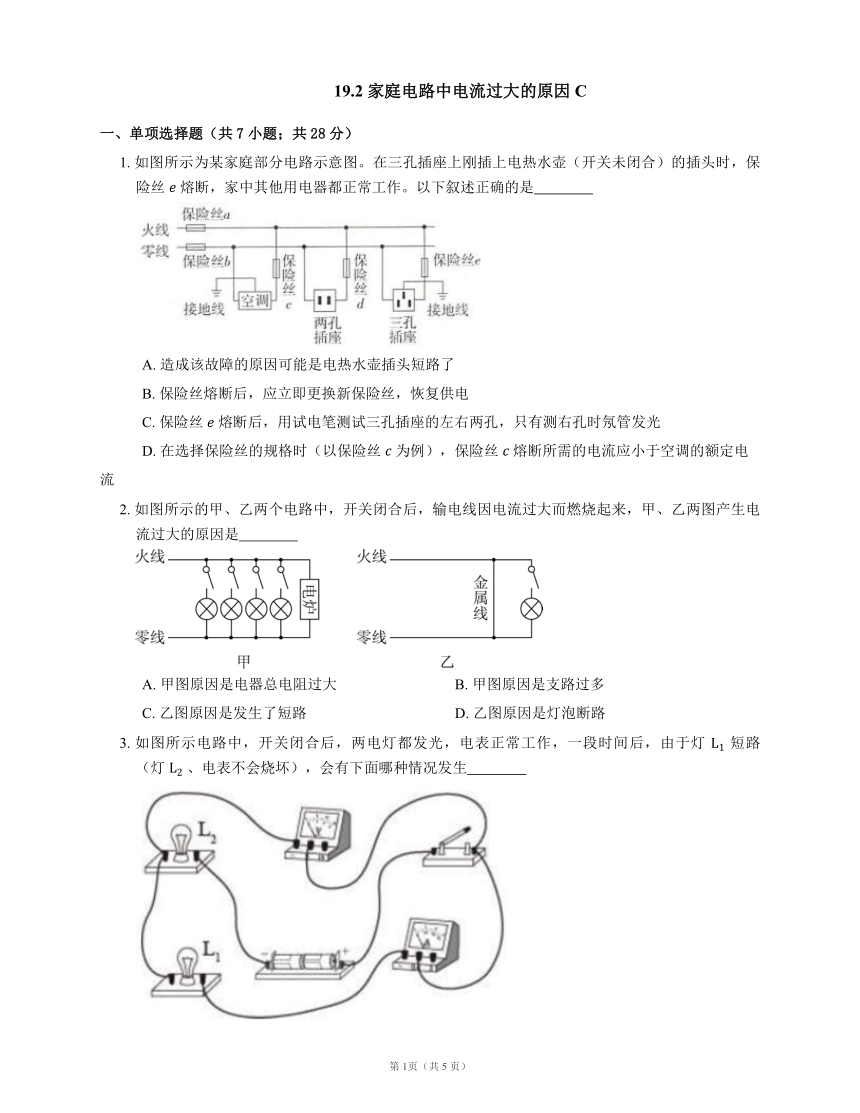

19.2 家庭电路中电流过大的原因 C
一、单项选择题（共7小题；共28分）
1. 如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热水壶（开关未闭合）的插头时，保险丝 熔断，家中其他用电器都正常工作。以下叙述正确的是
A. 造成该故障的原因可能是电热水壶插头短路了
B. 保险丝熔断后，应立即更换新保险丝，恢复供电
C. 保险丝 熔断后，用试电笔测试三孔插座的左右两孔，只有测右孔时氖管发光
D. 在选择保险丝的规格时（以保险丝 为例），保险丝 熔断所需的电流应小于空调的额定电流
2. 如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是
A. 甲图原因是电器总电阻过大 B. 甲图原因是支路过多
C. 乙图原因是发生了短路 D. 乙图原因是灯泡断路

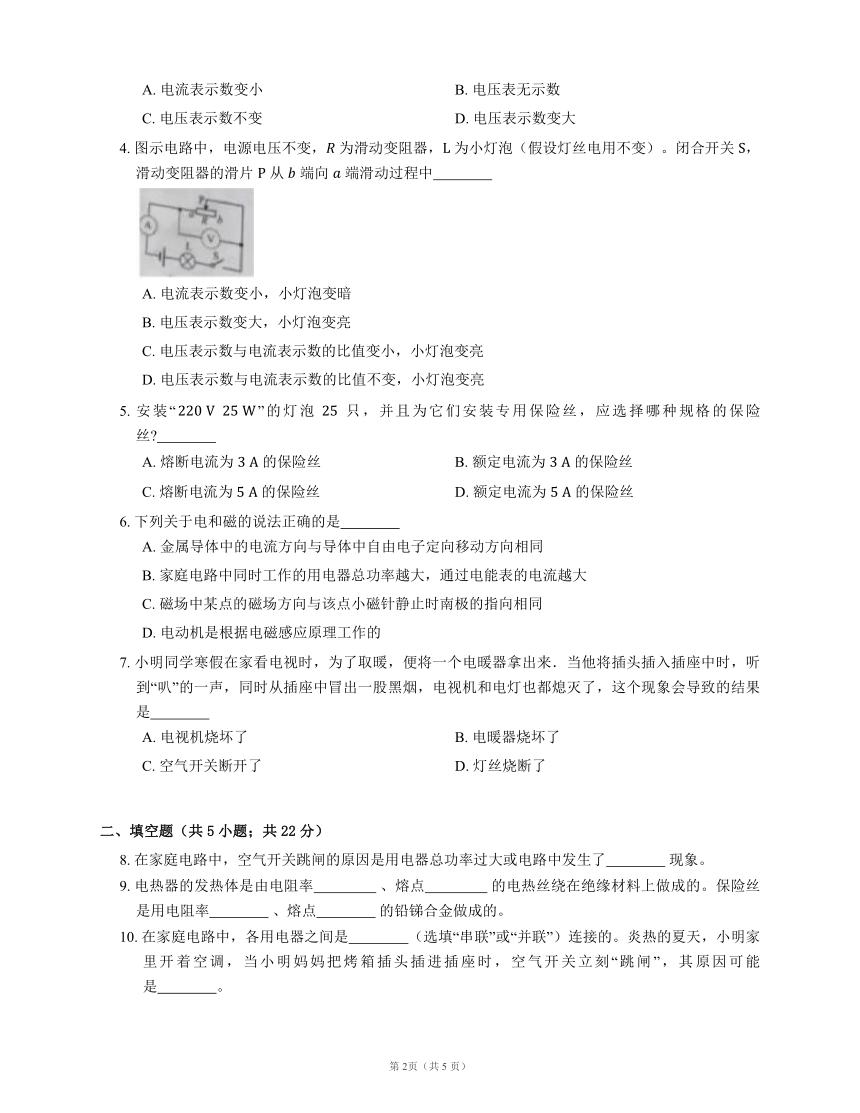

3. 如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯 短路（灯 、电表不会烧坏），会有下面哪种情况发生
A. 电流表示数变小 B. 电压表无示数
C. 电压表示数不变 D. 电压表示数变大
4. 图示电路中，电源电压不变， 为滑动变阻器， 为小灯泡（假设灯丝电用不变）。闭合开关 ，滑动变阻器的滑片 从 端向 端滑动过程中
A. 电流表示数变小，小灯泡变暗
B. 电压表示数变大，小灯泡变亮
C. 电压表示数与电流表示数的比值变小，小灯泡变亮
D. 电压表示数与电流表示数的比值不变，小灯泡变亮
5. 安装“”的灯泡 只，并且为它们安装专用保险丝，应选择哪种规格的保险丝
A. 熔断电流为 的保险丝 B. 额定电流为 的保险丝
C. 熔断电流为 的保险丝 D. 额定电流为 的保险丝
6. 下列关于电和磁的说法正确的是
A. 金属导体中的电流方向与导体中自由电子定向移动方向相同
B. 家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大
C. 磁场中某点的磁场方向与该点小磁针静止时南极的指向相同
D. 电动机是根据电磁感应原理工作的
7. 小明同学寒假在家看电视时，为了取暖，便将一个电暖器拿出来．当他将插头插入插座中时，听到“叭”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭了，这个现象会导致的结果是
A. 电视机烧坏了 B. 电暖器烧坏了
C. 空气开关断开了 D. 灯丝烧断了
二、填空题（共5小题；共22分）
8. 在家庭电路中，空气开关跳闸的原因是用电器总功率过大或电路中发生了 现象。
9. 电热器的发热体是由电阻率 、熔点 的电热丝绕在绝缘材料上做成的。保险丝是用电阻率 、熔点 的铅锑合金做成的。
10. 在家庭电路中，各用电器之间是 （选填“串联”或“并联”）连接的。炎热的夏天，小明家里开着空调，当小明妈妈把烤箱插头插进插座时，空气开关立刻“跳闸”，其原因可能是 。
11. 夏天，家里的几台空调都正常工作，这时小莉同学把电热水壶接入电路，家里的空气开关自动跳闸了。跳闸的原因可能是 或 。
12. 现代家庭的供电线路不再使用保险丝，而是用带有保险装置的 代替．当电流过大时，开关中的 起作用，使开关断开，切断电路．
三、简答题（共1小题；共13分）
13. 家庭电路中，空气开关在电流过大时会自动断开，造成电流过大的原因是什么
四、计算题（共1小题；共13分）
14. 如图是电饭锅工作原理的简化电路图，电饭锅有两挡，分别是高温烧煮和低温焖饭， 为挡位自动控制开关。 和 为电热丝， 的阻值为 ，该电饭锅铭牌技术参数如下表所示（低温焖饭挡额定功率模糊不清），求：
（1）电饭锅高温烧煮 消耗的电能。
（2）电饭锅低温焖饭时的额定功率。
（3）电阻丝 的阻值。
答案
第一部分
1. A
【解析】在三孔插座上刚插上电热水壶（开关未闭合）的插头时，保险丝 熔断，说明电路出现了短路现象，即插头短路，故A正确；保险丝熔断后，需要检查电路故障，排除故障后再重新更换保险丝，故B错误；保险丝 熔断后，由于保险丝控制的是火线，三孔插座右孔与火线之间是断开的，故用试电笔测试三孔插座的左右两孔，测右孔时氖管不发光，故C错误；为了能使空调正常工作，保险丝的熔断电流应该大于空调的额定电流，故D错误。
2. C
【解析】图甲中，并联的用电器越多，总电阻越小，故A错；
用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式 ，电流会非常大，甲图原因是用电器的总功率过大，不是因为支路过多，故B错；
图乙中，用金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大，故C正确、D错。
3. B
【解析】分析电路，灯 、 串联接入电路，电流表测该电路电流，电压表测 两端电压。灯 短路，电路中只有 接入电路，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大；灯 短路，电压表也被短路，故电压表示数为零。故A、C、D错误；B正确。
故选B。
4. C
5. B
【解析】选择保险丝的原则：应使保险丝的额定电流等于或略大于电路中所有用电器正常工作时的最大电流。本题中 只灯泡同时工作时电路中总电流为 ，即应选额定电流为 的保险丝。
6. B
【解析】自由电子是负电荷，所以金属导体中的电流方向与自由电子定向移动方向相反，故A错误；
接入电路的用电器总功率越大，由公式 可知通过电能表的电流就越大，故B正确；
小磁针静止时 极所指的方向为该点磁场的方向，故C错误；
电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误。
7. C
第二部分
8. 短路
9. 大；高；大；低
10. 并联；过载（或短路）
11. 短路；用电器的总功率过大
【解析】在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：
电路中发生短路故障；电路中用电器的总功率过大，造成干路电流过大。
12. 空气开关；电磁部分
第三部分
13. 家庭电流中电流过大总共有两个原因：短路和总功率过大。当导线短路时，电流直接通过导线，由于导线电阻很小，导致电流过大。当用电器总功率过大时，根据公式 ，电流会非常大。
第四部分
14. （1）
（2）
（3）
