20.3 电磁铁 电磁继电器 （有解析）

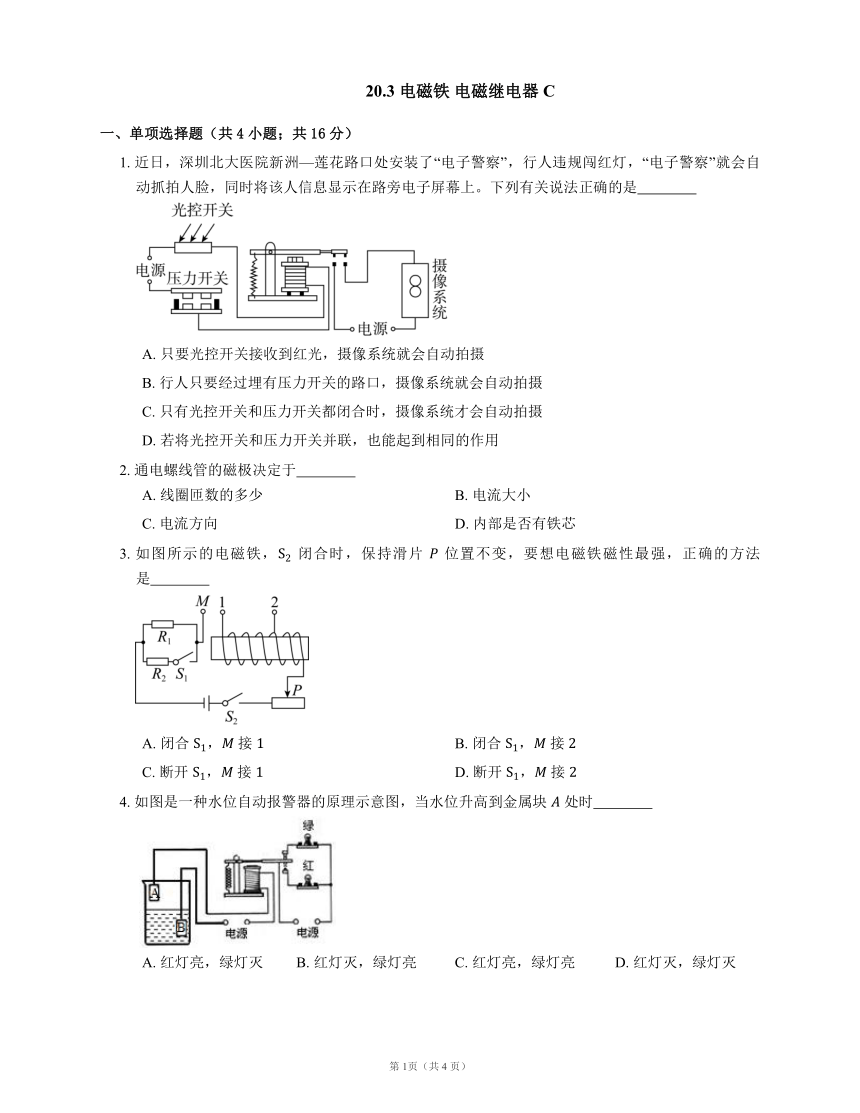

20.3 电磁铁 电磁继电器 C
一、单项选择题（共4小题；共16分）
1. 近日，深圳北大医院新洲—莲花路口处安装了“电子警察”，行人违规闯红灯，“电子警察”就会自动抓拍人脸，同时将该人信息显示在路旁电子屏幕上。下列有关说法正确的是
A. 只要光控开关接收到红光，摄像系统就会自动拍摄
B. 行人只要经过埋有压力开关的路口，摄像系统就会自动拍摄
C. 只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D. 若将光控开关和压力开关并联，也能起到相同的作用
2. 通电螺线管的磁极决定于
A. 线圈匝数的多少 B. 电流大小
C. 电流方向 D. 内部是否有铁芯
3. 如图所示的电磁铁， 闭合时，保持滑片 位置不变，要想电磁铁磁性最强，正确的方法是
A. 闭合 ， 接 B. 闭合 ， 接
C. 断开 ， 接 D. 断开 ， 接
4. 如图是一种水位自动报警器的原理示意图，当水位升高到金属块 处时
A. 红灯亮，绿灯灭 B. 红灯灭，绿灯亮 C. 红灯亮，绿灯亮 D. 红灯灭，绿灯灭
二、填空题（共4小题；共24分）
5. 小涵同学在探究电磁铁磁性强弱的实验中，使用两个相同的 、 大铁钉绕制成电磁铁进行实验，如图所示，当滑片 向右滑动，电磁铁的磁性 （填“增强”或“减弱”），通过观察、对比 、 吸引大头针的多少可以探究电磁铁磁性的强弱与 多少的关系。
6. 根据 定则确定通电螺线管磁极性质时，让弯曲的四指指向 方向，那么大拇指的指向就是通电螺线管内部 的方向。
7. 利用电磁继电器可以用 电压、 电流控制 电压、 电流的工作电路，还可以实现 。
8. 医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”（血泵）的体外装置来代替心脏，以推动血液循环。如图所示是该装置的示意图，线圈 固定在用软铁制成的活塞柄上，通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞筒通过阀门与血管相通，阀门 只能向外开启， 只能向内开启。“人工心脏泵”在工作时，要使血液从血管③流入活塞筒，阀门 将会 （填“开启”或“关闭”），此时线圈中的电流将 （填“从 流向 ”或“从 流向 ”）。
三、实验题（共1小题；共10分）
9. 如图所示，是小明探究“影响电磁铁磁性强弱因素”的装置图，它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制针式刻度板组成。通过观察指针 偏转角度的大小来判断电磁铁磁性的强弱。在指针下方固定一物体 ，当用导线 与接线柱 相连，闭合开关后，指针 发生偏转。
（1）指针下方的物体 应由 （填字母）质材料制成。
A.铜
B.铝
C.塑料
D.铁
（2）实验发现：①将滑动变阻器的滑片 向左移动，指针 偏转的角度将会 ；
②将导线 由与接线柱 相连改为与接线柱 相连，闭合开关后，调整滑动变阻器的滑片 的位置，使电路中的电流保持不变，可发现指针 偏转的角度将会 。
（3）经过对电磁铁的研究，可得出电磁铁的磁性强弱与 及 有关。
答案
第一部分
1. C
【解析】由图可知：光控开关和压力开关串联，只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄，A、B错，C正确；分析可知，光控开关和压力开关是相互牵制，相互影响的，因此这两个开关只能串联，不能并联，D错。
2. C
3. A
【解析】由图可知， 闭合，保持滑片 位置不变，当闭合 时，两电阻并联，干路中的电流增大，当 接 时，电磁铁线圈的匝数最多，电磁铁磁性最强。
4. A
【解析】当水位达到金属块 时，控制电路接通。电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭。与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮。故现象为：红灯亮，绿灯灭。
第二部分
5. 减弱；线圈匝数
【解析】将两个电磁铁串联接入电路，通过两电磁铁的电流相等，当滑片 向右滑动，滑动变阻器的电阻变大，电路中的电流会变小，电磁铁 、 吸引大头针的个数就会逐渐减少，说明电磁铁的磁性减弱；
比较 、 电磁铁吸引大头针数目，可以得到外形相同的大铁钉绕制成电磁铁，电流一定时，线圈的匝数越多，它的磁性越强，即对比 、 吸引大头针的多少可以探究电磁铁磁性的强弱与线圈匝数多少的关系。
6. 右手螺旋；电流；磁场
7. 低；弱（小）；高；强（大）；远程控制
8. 关闭；从 流向
第三部分
9. （1） D
（2） 变大；变大
（3） 电流大小；线圈匝数
