第15章综合测试 （有解析）

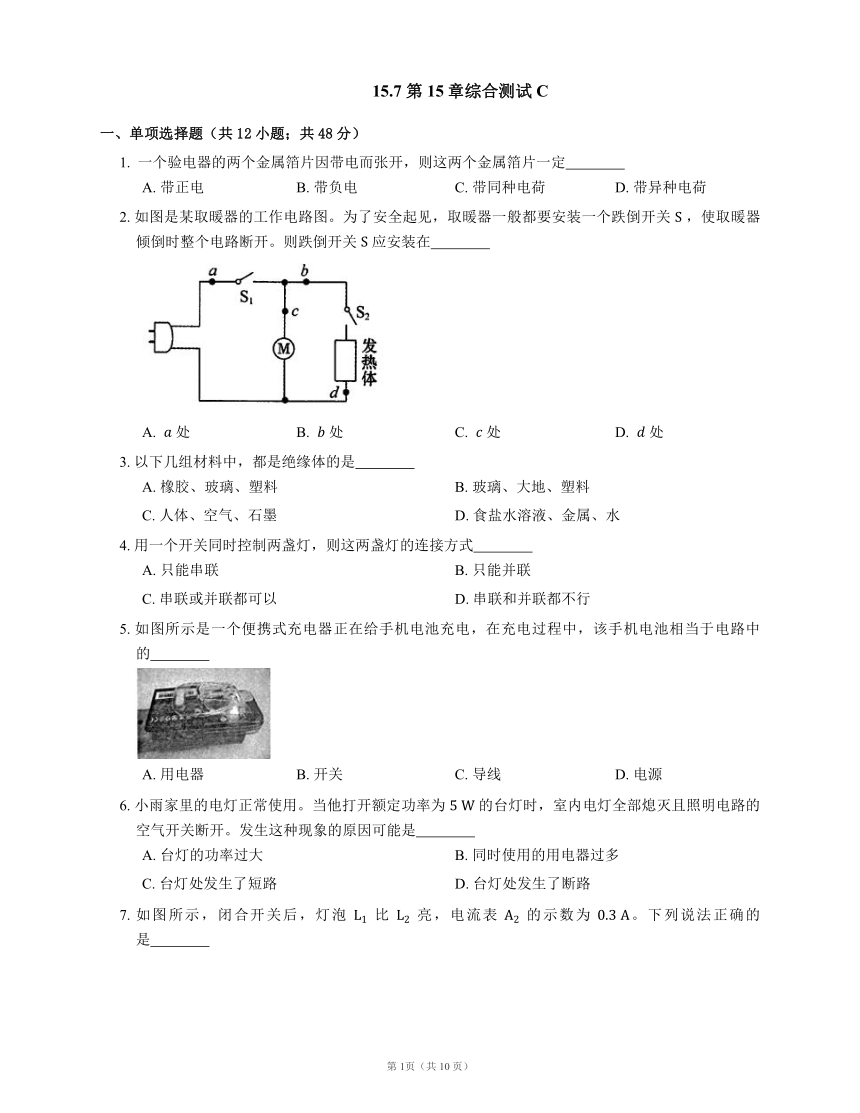

15.7 第15章综合测试 C
一、单项选择题（共12小题；共48分）
1. 一个验电器的两个金属箔片因带电而张开，则这两个金属箔片一定
A. 带正电 B. 带负电 C. 带同种电荷 D. 带异种电荷
2. 如图是某取暖器的工作电路图。为了安全起见，取暖器一般都要安装一个跌倒开关 ，使取暖器倾倒时整个电路断开。则跌倒开关 应安装在
A. 处 B. 处 C. 处 D. 处
3. 以下几组材料中，都是绝缘体的是
A. 橡胶、玻璃、塑料 B. 玻璃、大地、塑料
C. 人体、空气、石墨 D. 食盐水溶液、金属、水
4. 用一个开关同时控制两盏灯，则这两盏灯的连接方式
A. 只能串联 B. 只能并联
C. 串联或并联都可以 D. 串联和并联都不行
5. 如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的
A. 用电器 B. 开关 C. 导线 D. 电源
6. 小雨家里的电灯正常使用。当他打开额定功率为 的台灯时，室内电灯全部熄灭且照明电路的空气开关断开。发生这种现象的原因可能是
A. 台灯的功率过大 B. 同时使用的用电器过多
C. 台灯处发生了短路 D. 台灯处发生了断路

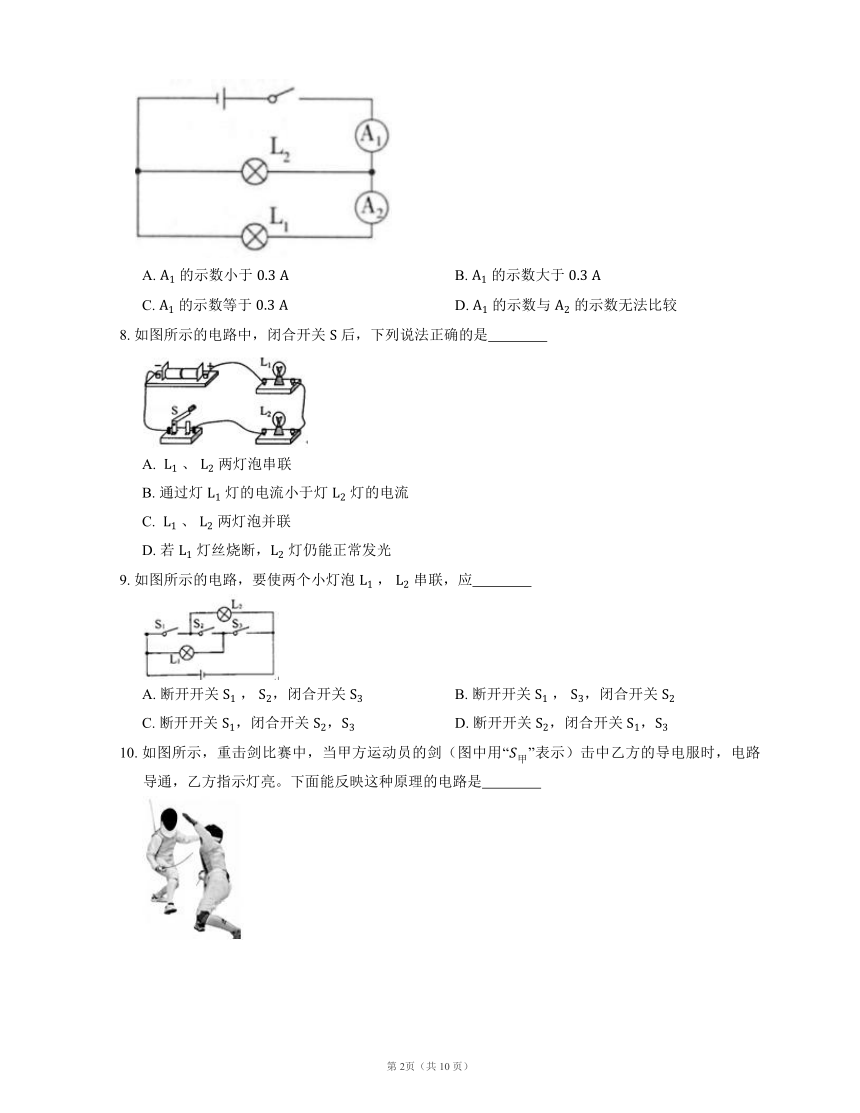

7. 如图所示，闭合开关后，灯泡 比 亮，电流表 的示数为 。下列说法正确的是
A. 的示数小于 B. 的示数大于
C. 的示数等于 D. 的示数与 的示数无法比较
8. 如图所示的电路中，闭合开关 后，下列说法正确的是
A. 、 两灯泡串联
B. 通过灯 灯的电流小于灯 灯的电流
C. 、 两灯泡并联
D. 若 灯丝烧断， 灯仍能正常发光
9. 如图所示的电路，要使两个小灯泡 ， 串联，应
A. 断开开关 ， ，闭合开关 B. 断开开关 ， ，闭合开关
C. 断开开关 ，闭合开关 ， D. 断开开关 ，闭合开关 ，

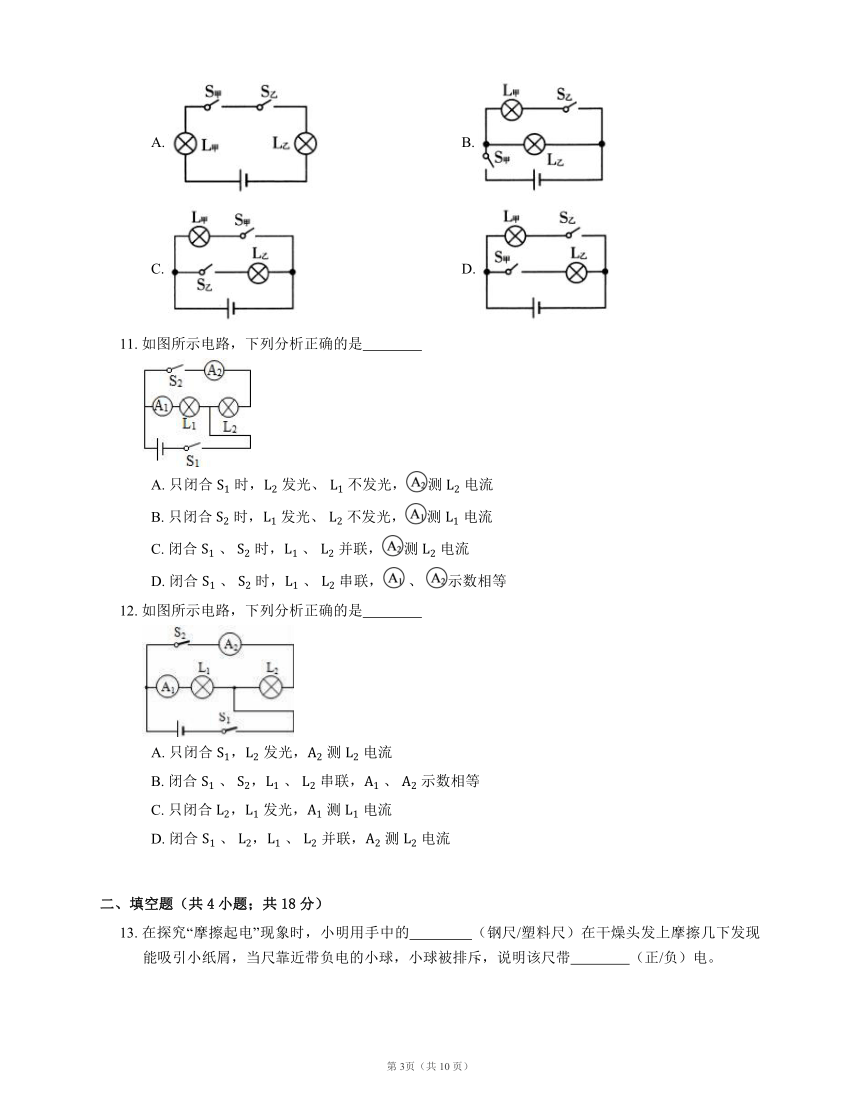

10. 如图所示，重击剑比赛中，当甲方运动员的剑（图中用“”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。下面能反映这种原理的电路是
A. B.
C. D.
11. 如图所示电路，下列分析正确的是
A. 只闭合 时， 发光、 不发光，测 电流
B. 只闭合 时， 发光、 不发光，测 电流
C. 闭合 、 时， 、 并联，测 电流
D. 闭合 、 时， 、 串联， 、 示数相等
12. 如图所示电路，下列分析正确的是
A. 只闭合 ， 发光， 测 电流
B. 闭合 、 ， 、 串联， 、 示数相等
C. 只闭合 ， 发光， 测 电流
D. 闭合 、 ， 、 并联， 测 电流
二、填空题（共4小题；共18分）
13. 在探究“摩擦起电”现象时，小明用手中的 （钢尺/塑料尺）在干燥头发上摩擦几下发现能吸引小纸屑，当尺靠近带负电的小球，小球被排斥，说明该尺带 （正/负）电。

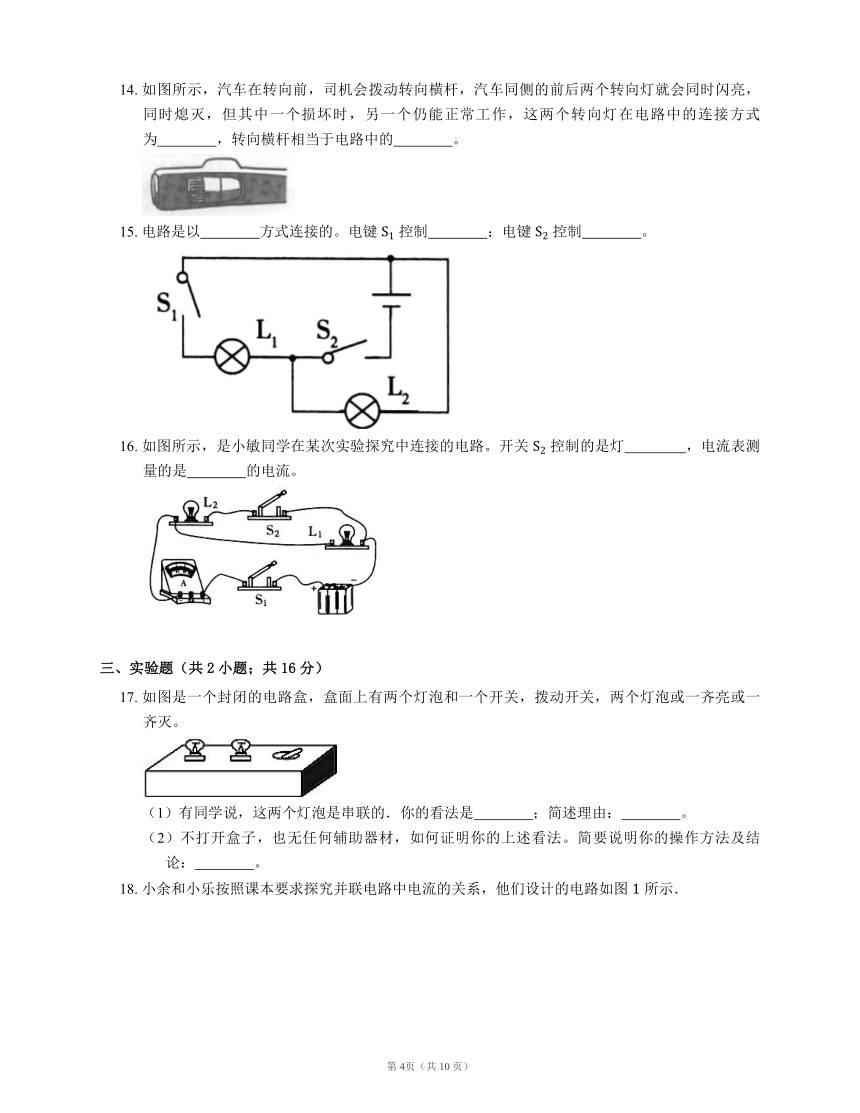

14. 如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮，同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ，转向横杆相当于电路中的 。
15. 电路是以 方式连接的。电键 控制 ；电键 控制 。
16. 如图所示，是小敏同学在某次实验探究中连接的电路。开关 控制的是灯 ，电流表测量的是 的电流。
三、实验题（共2小题；共16分）
17. 如图是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮或一齐灭。
（1）有同学说，这两个灯泡是串联的．你的看法是 ；简述理由： 。
（2）不打开盒子，也无任何辅助器材，如何证明你的上述看法。简要说明你的操作方法及结论： 。

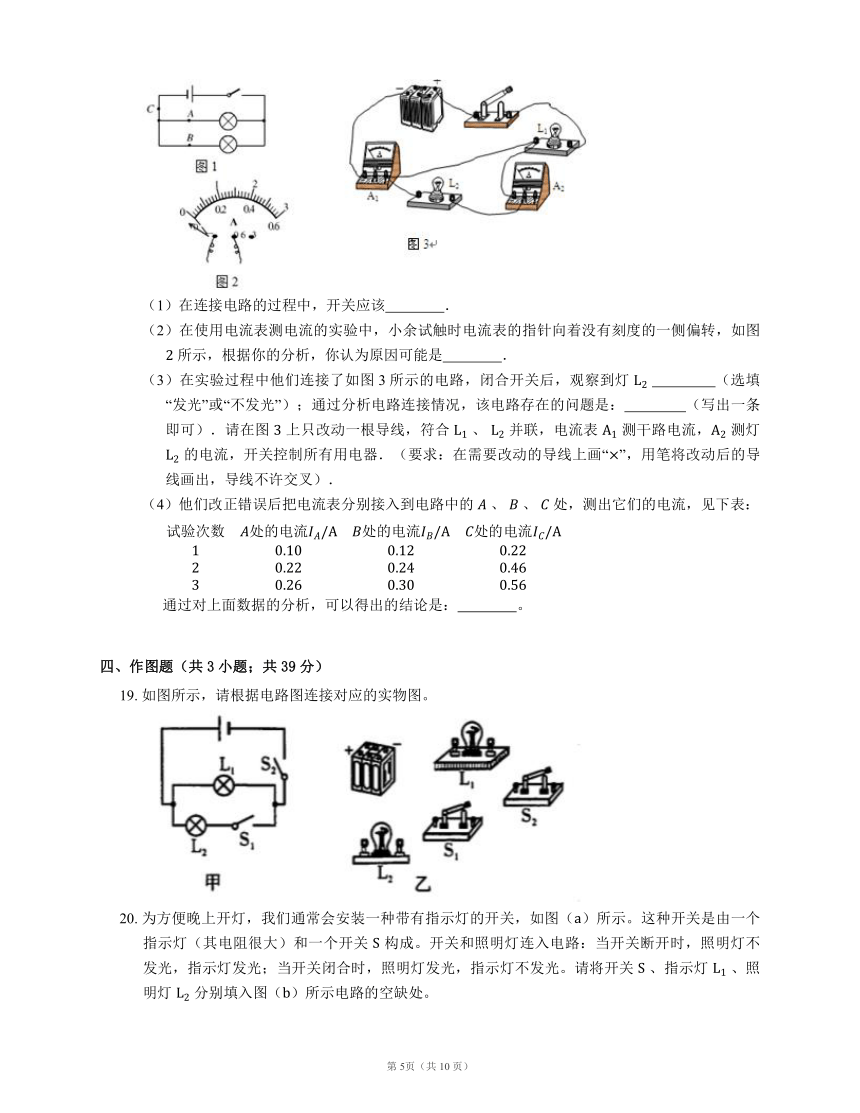

18. 小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图 所示．
（1）在连接电路的过程中，开关应该 ．
（2）在使用电流表测电流的实验中，小余试触时电流表的指针向着没有刻度的一侧偏转，如图 所示，根据你的分析，你认为原因可能是 ．
（3）在实验过程中他们连接了如图3所示的电路，闭合开关后，观察到灯 （选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是： （写出一条即可）．请在图 上只改动一根导线，符合 、 并联，电流表 测干路电流， 测灯 的电流，开关控制所有用电器．（要求：在需要改动的导线上画“”，用笔将改动后的导线画出，导线不许交叉）．
（4）他们改正错误后把电流表分别接入到电路中的 、 、 处，测出它们的电流，见下表：
通过对上面数据的分析，可以得出的结论是： 。
四、作图题（共3小题；共39分）
19. 如图所示，请根据电路图连接对应的实物图。
20. 为方便晚上开灯，我们通常会安装一种带有指示灯的开关，如图（）所示。这种开关是由一个指示灯（其电阻很大）和一个开关 构成。开关和照明灯连入电路：当开关断开时，照明灯不发光，指示灯发光；当开关闭合时，照明灯发光，指示灯不发光。请将开关 、指示灯 、照明灯 分别填入图（）所示电路的空缺处。
21. 在虚线框按顺序画出如图所示实物图的电路图。
答案
第一部分
1. C
2. A
3. A
【解析】A.橡胶、玻璃、塑料都不容易导电，是绝缘体，符合题意；
B.玻璃、大地、塑料中，大地容易导电，是导体，不合题意；
C.人体、空气、石墨中，人体和石墨容易导电，是导体，不合题意；
D.食盐水溶液、金属、水都容易导电，是导体，不合题意。
故选A。
4. C
5. A
【解析】在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器。
6. C
【解析】当打开额定功率为 的台灯时，室内的电灯全部熄灭且电路中空气开关断开，这是由于电路中电流过大造成的，电路中电流过大有两种情况，一是电路中用电器过载（即总功率过大），二是发生短路。由题意可知，台灯功率很小，因此不是家庭电路中用电器过载造成的，由此可以判断台灯处发生了短路，造成电路中电流过大，故选C。
7. B
【解析】由电路图可知，灯泡 、 并联，电流表 测干路电流，电流表 测 支路电流。闭合开关后，灯泡 比 亮，电流表 的示数为 ，即通过灯泡 的电流为 。根据并联电路的电流关系，干路电流等于各支路电流之和，所以电流表 的示数大于 的示数，即 的示数大于 。
8. A
【解析】据图可知，此题中两个灯泡只有一条电流路径，即串联，故：
、 两灯泡串联，故A正确，C错误；
串联电路中的电流是处处相等的，故通过灯 的电流等于灯 的电流，故B错误；
串联电路用电器相互影响，故若 灯丝烧断， 灯也不能正常发光，故D错误。
9. B
【解析】电流从正极开始，依次经过灯泡 、 、 回到电源负极，因此断开开关 ，，闭合开关 。
10. D
11. C
【解析】只闭合 时，由于 的断开，和灯泡 处于断开状态，电路中只有灯泡 连入电路，因此 发光、 不发光，测 电流。故A错误。
只闭合 时，由于 在干路上，整个电路处于断开状态，电路没有形成通路，则灯泡都不亮，故B错误。
闭合 、 时，电流分两路分别流入 、 ， 、 并联，则测 电流，测 电流，故C正确，D错误。
12. D
【解析】只闭合 ，电流从电源正极依次通过电流表 、灯泡 回到电源负极， 处于断路，因此 发光， 测 电流，故A错误；
闭合 、 ， 、 并联， 测 电流， 测 电流，因此电流表 、 示数不一定相等，故B错误，D正确；
只闭合 时，电路处于断路状态，故C错误。
第二部分
13. 塑料尺；负
【解析】钢尺是导体，钢尺与头发摩擦时，即使能带上电荷，电荷也会通过钢尺、人体很快转移；而塑料尺是绝缘体，与头发摩擦后，所带电荷不会转移。所以使用塑料尺与头发摩擦，使塑料尺带电。
同种电荷相互排斥，当尺靠近带负电的小球，小球被排斥，说明塑料尺也带负电。
14. 并联；开关
15. 并联； 支路；整个电路
16. ；干路
【解析】由图可知：电流从电源正极出发，经过开关 、电流表之后分成两条路，一条经过灯 回到负极；另一条经过灯 、开关 回到负极。开关 与灯 串联，所以开关 控制的是灯 ；电流表接在干路上，电流表测量的是干路电流。
第三部分
17. （1） 不一定；如果是并联的，开关接在干路中即可控制所有支路
【解析】当开关闭合时，两灯同时亮，当开关断开时，两灯同时灭。电路有两种连接方式，一种是两灯串联；另一种是两灯并联，开关放在干路上。
（2） 拧下其中一个灯泡，若另一个灯泡仍发光，则是并联；若另一个灯泡不发光，则是串联
【解析】如果要验证两灯的连接情况，只需拧下其中一个灯泡，闭合开关，若另一个灯泡仍发光，说明两灯互不影响，则是并联；若另一个灯泡不发光，说明两灯互相影响，则是串联。
18. （1） 断开
【解析】为了保护电路，在连接电路过程中，开关必须断开。
（2） 正、负接线柱接反了
【解析】闭合开关，发现电流表指针偏向表盘左侧，说明电流表的正负接线柱接反，此时，断开开关，将连接电流表的两根导线对换连接。
（3） 不发光； 、 被短路
【解析】通过分析可以得出，应将 、 之间的连线改接到灯 右接线柱或开关的右接线柱．如图：
（4） 并联电路干路电流等于各支路电流之和，换灯泡，找规律
【解析】由实验数据可知，并联电路中干路电流等于各支路电流之和；测量三次的目的是：避免实验现象的偶然性，得到正确的结论，在实验中我们可以采用换用不同的灯泡的方法改变电流的大小进行实验；多次测量的目的是为了找出规律．
第四部分
19. 如图所示。
20.
21. 如图所示。
第1页（共1 页）
