第17、18章综合与创新 （有解析）

18.6 第17、18章综合与创新 C

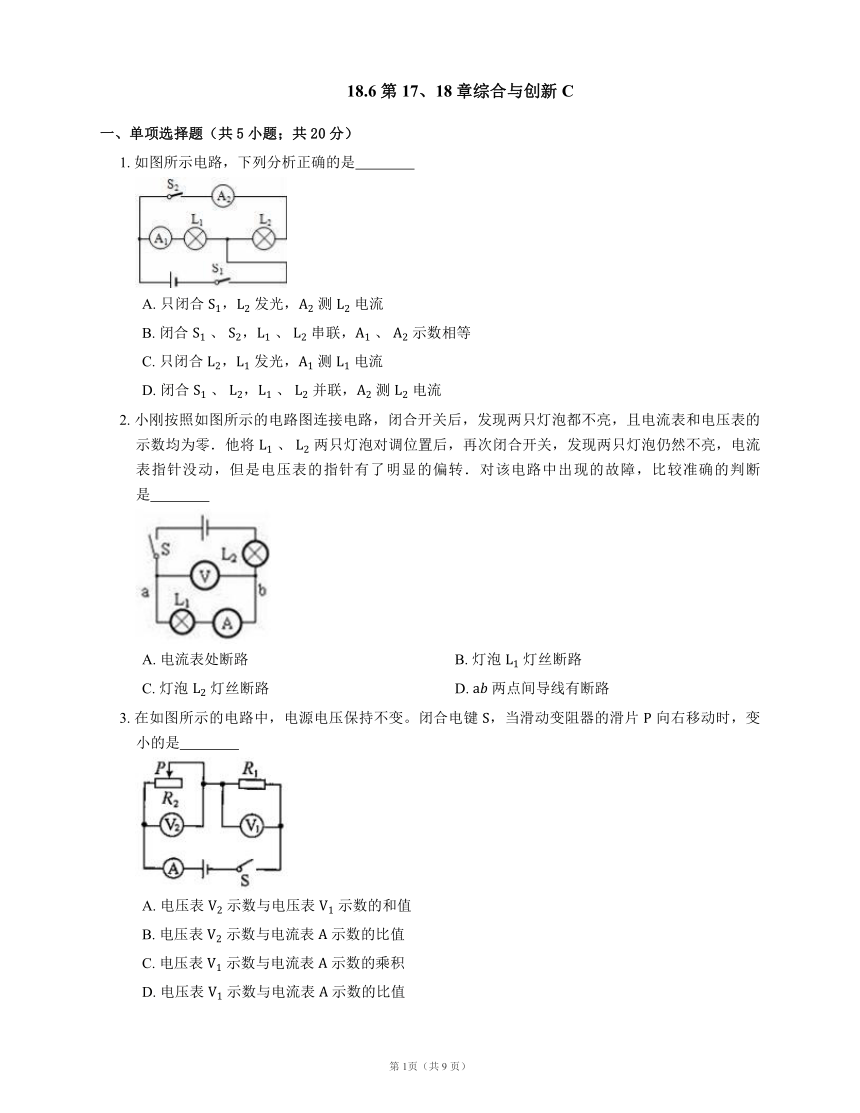

一、单项选择题（共5小题；共20分）
1. 如图所示电路，下列分析正确的是
A. 只闭合 ， 发光， 测 电流
B. 闭合 、 ， 、 串联， 、 示数相等
C. 只闭合 ， 发光， 测 电流
D. 闭合 、 ， 、 并联， 测 电流
2. 小刚按照如图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表和电压表的示数均为零．他将 、 两只灯泡对调位置后，再次闭合开关，发现两只灯泡仍然不亮，电流表指针没动，但是电压表的指针有了明显的偏转．对该电路中出现的故障，比较准确的判断是
A. 电流表处断路 B. 灯泡 灯丝断路
C. 灯泡 灯丝断路 D. 两点间导线有断路
3. 在如图所示的电路中，电源电压保持不变。闭合电键 ，当滑动变阻器的滑片 向右移动时，变小的是
A. 电压表 示数与电压表 示数的和值
B. 电压表 示数与电流表 示数的比值
C. 电压表 示数与电流表 示数的乘积
D. 电压表 示数与电流表 示数的比值

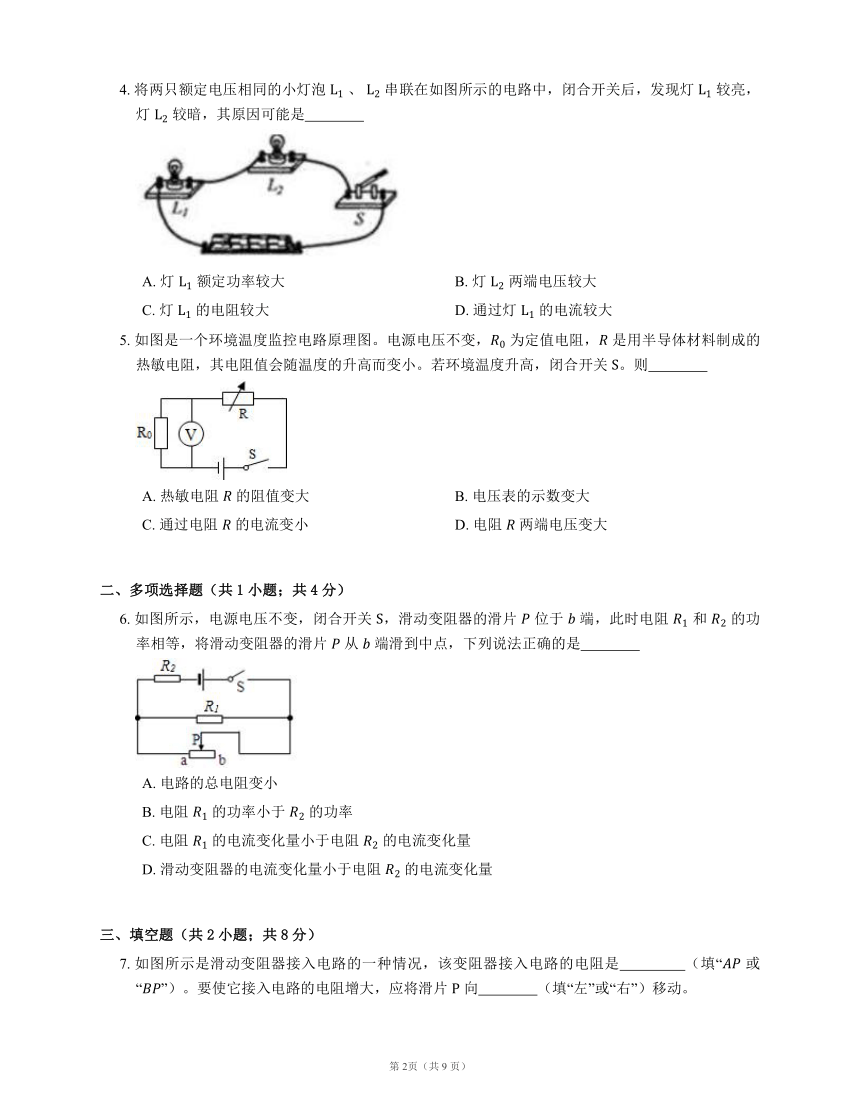

4. 将两只额定电压相同的小灯泡 、 串联在如图所示的电路中，闭合开关后，发现灯 较亮，灯 较暗，其原因可能是
A. 灯 额定功率较大 B. 灯 两端电压较大
C. 灯 的电阻较大 D. 通过灯 的电流较大
5. 如图是一个环境温度监控电路原理图。电源电压不变， 为定值电阻， 是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。若环境温度升高，闭合开关 。则
A. 热敏电阻 的阻值变大 B. 电压表的示数变大
C. 通过电阻 的电流变小 D. 电阻 两端电压变大
二、多项选择题（共1小题；共4分）
6. 如图所示，电源电压不变，闭合开关 ，滑动变阻器的滑片 位于 端，此时电阻 和 的功率相等，将滑动变阻器的滑片 从 端滑到中点，下列说法正确的是
A. 电路的总电阻变小
B. 电阻 的功率小于 的功率
C. 电阻 的电流变化量小于电阻 的电流变化量
D. 滑动变阻器的电流变化量小于电阻 的电流变化量
三、填空题（共2小题；共8分）

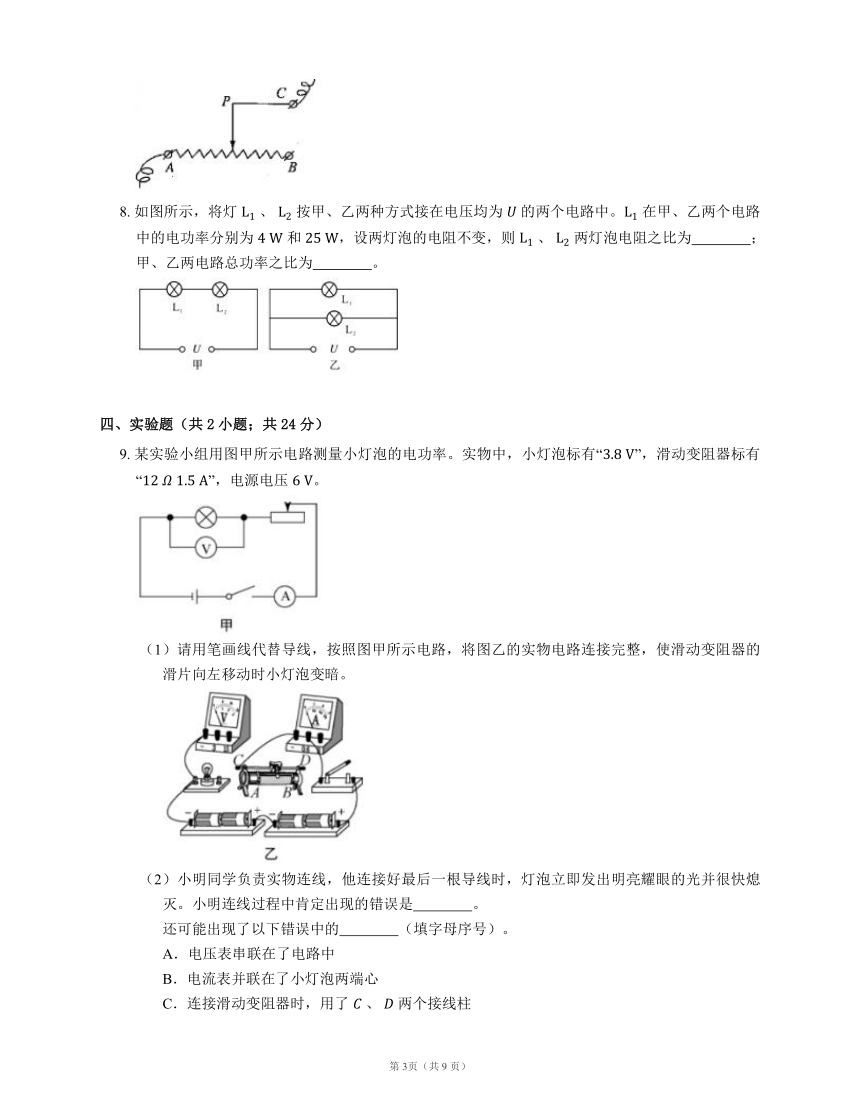

7. 如图所示是滑动变阻器接入电路的一种情况，该变阻器接入电路的电阻是 （填“ 或“”）。要使它接入电路的电阻增大，应将滑片 向 （填“左”或“右”）移动。
8. 如图所示，将灯 、 按甲、乙两种方式接在电压均为 的两个电路中。 在甲、乙两个电路中的电功率分别为 和 ，设两灯泡的电阻不变，则 、 两灯泡电阻之比为 ；甲、乙两电路总功率之比为 。
四、实验题（共2小题；共24分）
9. 某实验小组用图甲所示电路测量小灯泡的电功率。实物中，小灯泡标有“”，滑动变阻器标有“”，电源电压 。
（1）请用笔画线代替导线，按照图甲所示电路，将图乙的实物电路连接完整，使滑动变阻器的滑片向左移动时小灯泡变暗。
（2）小明同学负责实物连线，他连接好最后一根导线时，灯泡立即发出明亮耀眼的光并很快熄灭。小明连线过程中肯定出现的错误是 。
还可能出现了以下错误中的 （填字母序号）。
A．电压表串联在了电路中
B．电流表并联在了小灯泡两端心
C．连接滑动变阻器时，用了 、 两个接线柱

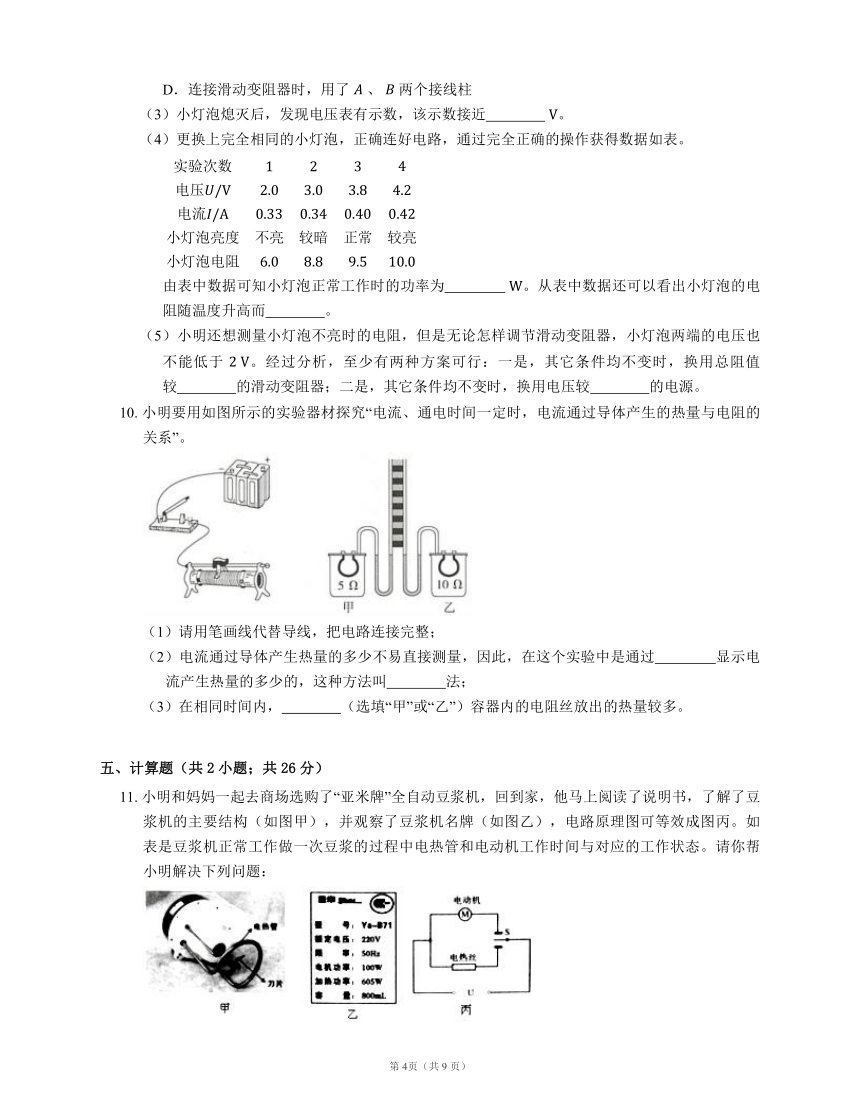

D．连接滑动变阻器时，用了 、 两个接线柱
（3）小灯泡熄灭后，发现电压表有示数，该示数接近 。
（4）更换上完全相同的小灯泡，正确连好电路，通过完全正确的操作获得数据如表。
由表中数据可知小灯泡正常工作时的功率为 。从表中数据还可以看出小灯泡的电阻随温度升高而 。
（5）小明还想测量小灯泡不亮时的电阻，但是无论怎样调节滑动变阻器，小灯泡两端的电压也不能低于 。经过分析，至少有两种方案可行：一是，其它条件均不变时，换用总阻值较 的滑动变阻器；二是，其它条件均不变时，换用电压较 的电源。
10. 小明要用如图所示的实验器材探究“电流、通电时间一定时，电流通过导体产生的热量与电阻的关系”。
（1）请用笔画线代替导线，把电路连接完整；
（2）电流通过导体产生热量的多少不易直接测量，因此，在这个实验中是通过 显示电流产生热量的多少的，这种方法叫 法；
（3）在相同时间内， （选填“甲”或“乙”）容器内的电阻丝放出的热量较多。
五、计算题（共2小题；共26分）
11. 小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，他马上阅读了说明书，了解了豆浆机的主要结构（如图甲），并观察了豆浆机名牌（如图乙），电路原理图可等效成图丙。如表是豆浆机正常工作做一次豆浆的过程中电热管和电动机工作时间与对应的工作状态。请你帮小明解决下列问题：
（1）豆浆机正常工作时电热丝电阻是多少
（2）豆浆机正常工作做一次豆浆，电动机消耗电能是多少
（3）小明家的电压有时不稳定，为了知道某次豆浆机工作时的实际加热功率，于是将家里的其它用电器都关闭，观察到豆浆机的电热丝工作时，家里标有“”字样的电能表转盘在 内转了 转，则豆浆机的实际加热功率是多少
12. 如图甲所示是一款超市用的透明玻璃门冷饮展示冰柜，该冰柜的玻璃门采用的是防雾玻璃，玻璃夹层中有电热丝用来加热玻璃，可以有效防止水蒸气凝结在玻璃上，电热丝与冰柜中的电动压缩机连接的简化电路如图乙所示，其相关参数如表所示。求：
（1）冰柜的电动压缩机正常工作时的电流为多少
（2）冰柜正常工作时防雾电热丝的电阻为多少
（3）该冰柜的玻璃门的质量是 ，若不计热量损失，电热丝正常工作使门玻璃升高 需要多长时间 【玻璃的比热容为 】
答案
第一部分
1. D
【解析】只闭合 ，电流从电源正极依次通过电流表 、灯泡 回到电源负极， 处于断路，因此 发光， 测 电流，故A错误；
闭合 、 ， 、 并联， 测 电流， 测 电流，因此电流表 、 示数不一定相等，故B错误，D正确；
只闭合 时，电路处于断路状态，故C错误。
2. C
【解析】两灯对调位置前，因为电流表示数为零，所以是串联电路的某处出现断路；又因为电压表示数为零，所以电压表所测电路完好，即：灯泡 和电流表完好．
两灯对调位置后，电压表有了示数，说明电压表所测电路发生了断路，结合上面的情况，可断定是灯 发生了断路．
3. C
4. C
【解析】将两只额定电压相同的小灯泡 、 串联在电路中，闭合开关后，发现灯 较亮，灯 较暗，亮的灯泡电阻大，实际功率大，亮的灯泡两端的电压大，额定功率小。所以C是正确的。
5. B
【解析】根据热敏电阻的阻值随温度的升高而变小的特点可知：若环境温度升高，热敏电阻的阻值会减小，A选项错误；由欧姆定律可得电路中电流增加；而 ， 不变， 变大， 两端的电压增大，电压表示数变大，B选项正确；因电路中的总电阻变小，电路中的电流变大，C选项错误；电源电压不变，根据串联电路的电压规律， 两端的电压增大，电阻 两端电压变小，D选项错误。
第二部分
6. A， B， C
第三部分
7. ；右
8. ；
【解析】 甲图中，灯 的功率 ，乙图中，灯 的功率 ，
，
；
在甲图中，灯 两端的电压为 ，
两灯串联，
，
，
串联电路电流相等，即 ，
；
在甲图中消耗的总功率 ，在乙图中消耗的总功率 ，。
第四部分
9. （1）
【解析】灯的电压为 ，故电压表选用大量程与灯并联，滑动变阻器的滑片向左移动时小灯泡变暗，故变阻器右下接线柱连入电路中，如答图所示。
（2） 连接电路时没有断开开关，没有将变阻器的最大电阻连入电路中；C
【解析】：连接电路时没有断开开关，没有将变阻器的最大电阻连入电路中。
：A．若电压表串联在了电路中，闭合开关后，电流很小，灯不发光，故A错误；
B．电流表并联在了小灯泡两端，灯不发光，故B错误；
C．连接滑动变阻器时，用了 、 两个接线柱，则变阻器连入电路的电阻为 ，灯的电压为电源电压，故C正确；
D．连接滑动变阻器时，用了 、 两个接线柱；变阻器最大电阻连入电路中，电路的电流较小，灯发光较暗，故D错误。
（3）
【解析】小灯泡熄灭后，电压表串联在电路中测电源电压，电压表有示数接近 。
（4） ；变大
【解析】灯在额定电压下正常发光，由表中数据可知小灯泡正常工作时的功率为：；从表中数据还可以看出小灯泡的电阻随温度升高而变大。
（5） 大；小
【解析】小明还想测量小灯泡不亮时的电阻，但是无论怎样调节滑动变阻器，小灯泡两端的电压也不能低于 ，说明变阻器的最大电阻太小（或电源电压太高），经过分析，至少有两种方案可行：一是，其它条件均不变时，换用总阻值较大的滑动变阻器；二是，其它条件均不变时，换用电压较小的电源。
10. （1） 如图所示
【解析】物理核心索养要求我们在物理实验探究中具有分析论证的能力，会使用各种方法和手段分析，处理信息，描述、解释实验探究结果和变化趋势；具有合作与交流的意愿与能力，能准确表述，评估和反思实验探究过程与结果。因为探究“电流，通电时间一定时，电流通过导体产生的热量与电阻的关系”，需要控制通过导体的电流相同，所以两电阻丝应串联，滑动变阻器“一上一下”串联在电路中。
（2） 形管内液面高度差；转换
【解析】电流通过导体产生的热量不能用眼睛直接观察，可通过 形管内液面高度差判断产生热量的多少，应用了转换法。
（3） 乙
【解析】根据公式 得，在电流、通电时间一定时，电阻越大，产生的热量越多，因为乙容器内的电阻较大，所以乙容器内的电阻丝放出的热量较多。
第五部分
11. （1）
【解析】额定电压为 ，加热功率为 ，由 得，电热丝的电阻：。
（2）
【解析】由表中数据可以得出，豆浆机正常工作做一次豆浆，
电动机工作时间 ，
电动机耗电：。
（3）
【解析】由“”的含义，豆浆机 内消耗的电能：
，
豆浆机实际功率：
12. （1）
【解析】由 可得，冰柜的电动压缩机正常工作时的电流：
；
（2）
【解析】由 可得，冰柜正常工作时防雾电热丝的电阻：
；
（3）
【解析】门玻璃升高 吸收的热量，
；
不计热量损失，则 ，
由 可得，电热丝正常工作使门玻璃升高 需要的时间：
。
第1页（共1 页）
