第19章综合测试 （有解析）

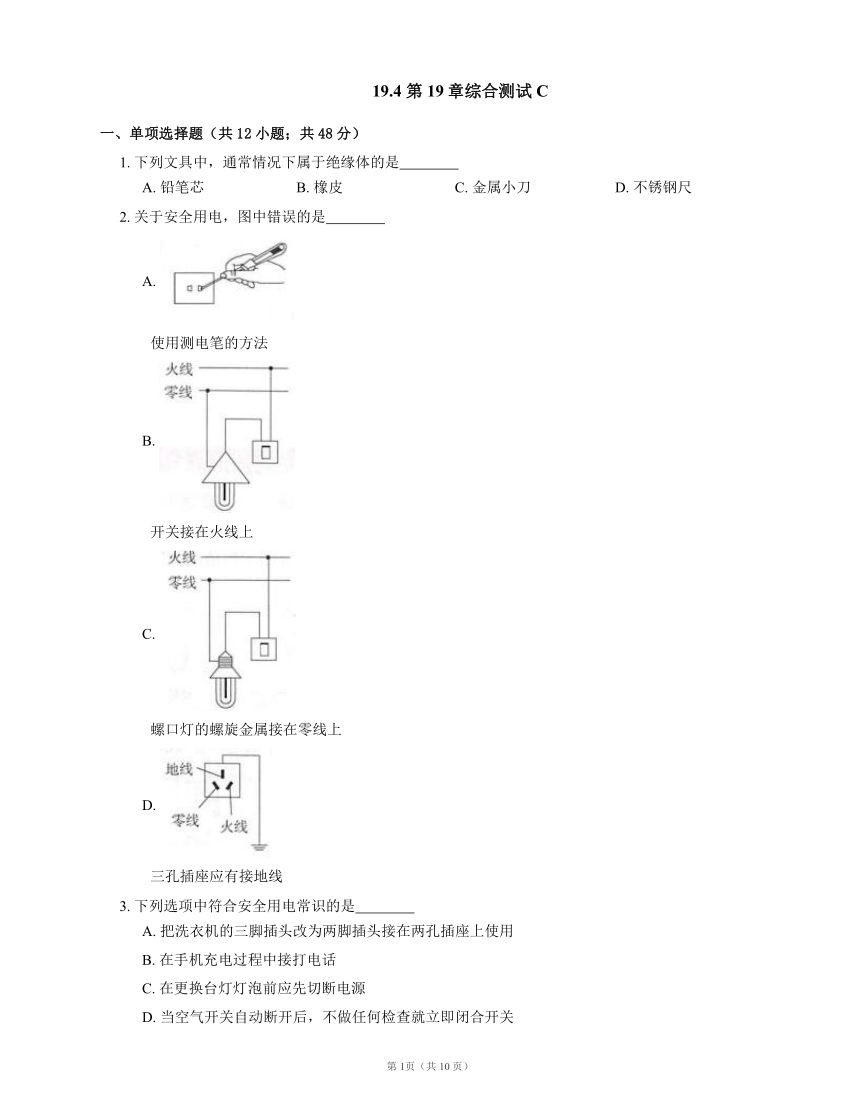

19.4 第19章综合测试 C
一、单项选择题（共12小题；共48分）
1. 下列文具中，通常情况下属于绝缘体的是
A. 铅笔芯 B. 橡皮 C. 金属小刀 D. 不锈钢尺
2. 关于安全用电，图中错误的是
A.
使用测电笔的方法
B.
开关接在火线上
C.
螺口灯的螺旋金属接在零线上
D.
三孔插座应有接地线
3. 下列选项中符合安全用电常识的是
A. 把洗衣机的三脚插头改为两脚插头接在两孔插座上使用
B. 在手机充电过程中接打电话
C. 在更换台灯灯泡前应先切断电源
D. 当空气开关自动断开后，不做任何检查就立即闭合开关

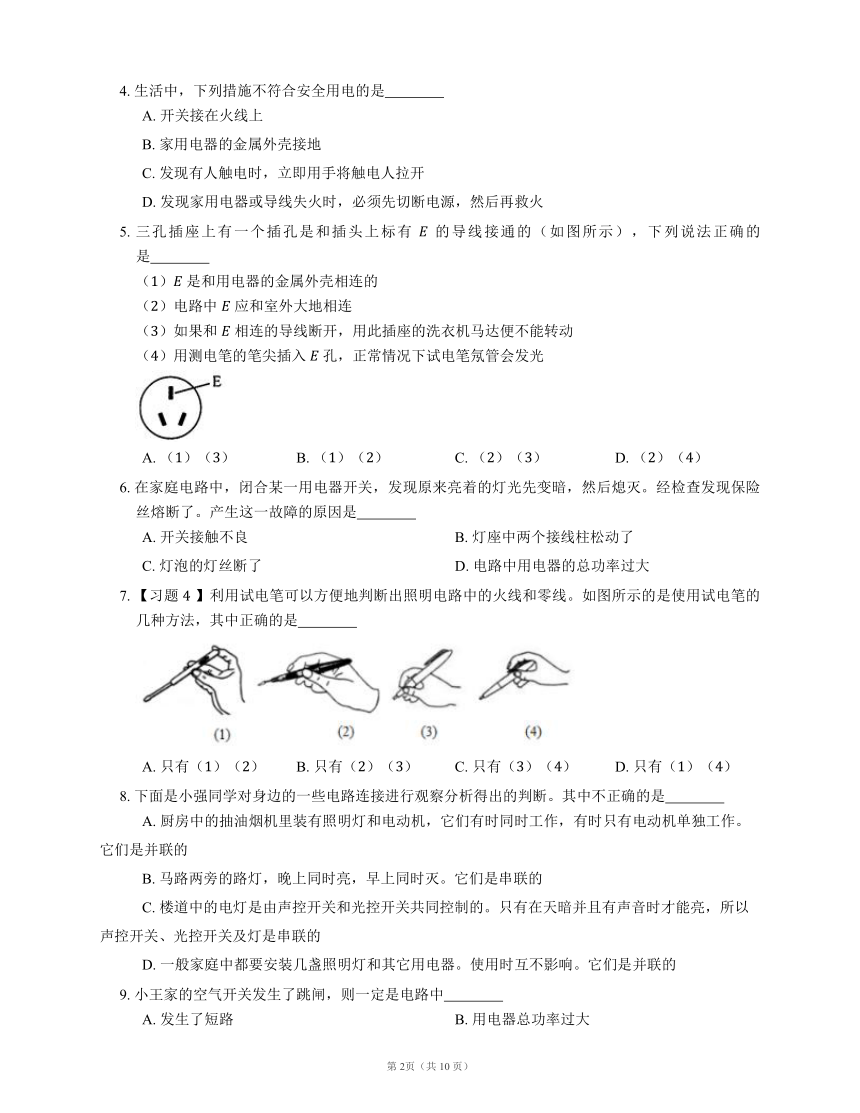

4. 生活中，下列措施不符合安全用电的是
A. 开关接在火线上
B. 家用电器的金属外壳接地
C. 发现有人触电时，立即用手将触电人拉开
D. 发现家用电器或导线失火时，必须先切断电源，然后再救火
5. 三孔插座上有一个插孔是和插头上标有 的导线接通的（如图所示），下列说法正确的是
（） 是和用电器的金属外壳相连的
（）电路中 应和室外大地相连
（）如果和 相连的导线断开，用此插座的洗衣机马达便不能转动
（）用测电笔的笔尖插入 孔，正常情况下试电笔氖管会发光
A. （）（） B. （）（） C. （）（） D. （）（）
6. 在家庭电路中，闭合某一用电器开关，发现原来亮着的灯光先变暗，然后熄灭。经检查发现保险丝熔断了。产生这一故障的原因是
A. 开关接触不良 B. 灯座中两个接线柱松动了
C. 灯泡的灯丝断了 D. 电路中用电器的总功率过大
7. 【习题 】利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是
A. 只有（）（） B. 只有（）（） C. 只有（）（） D. 只有（）（）
8. 下面是小强同学对身边的一些电路连接进行观察分析得出的判断。其中不正确的是
A. 厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作。它们是并联的
B. 马路两旁的路灯，晚上同时亮，早上同时灭。它们是串联的
C. 楼道中的电灯是由声控开关和光控开关共同控制的。只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D. 一般家庭中都要安装几盏照明灯和其它用电器。使用时互不影响。它们是并联的
9. 小王家的空气开关发生了跳闸，则一定是电路中
A. 发生了短路 B. 用电器总功率过大
C. 电压大于 D. 总电流过大

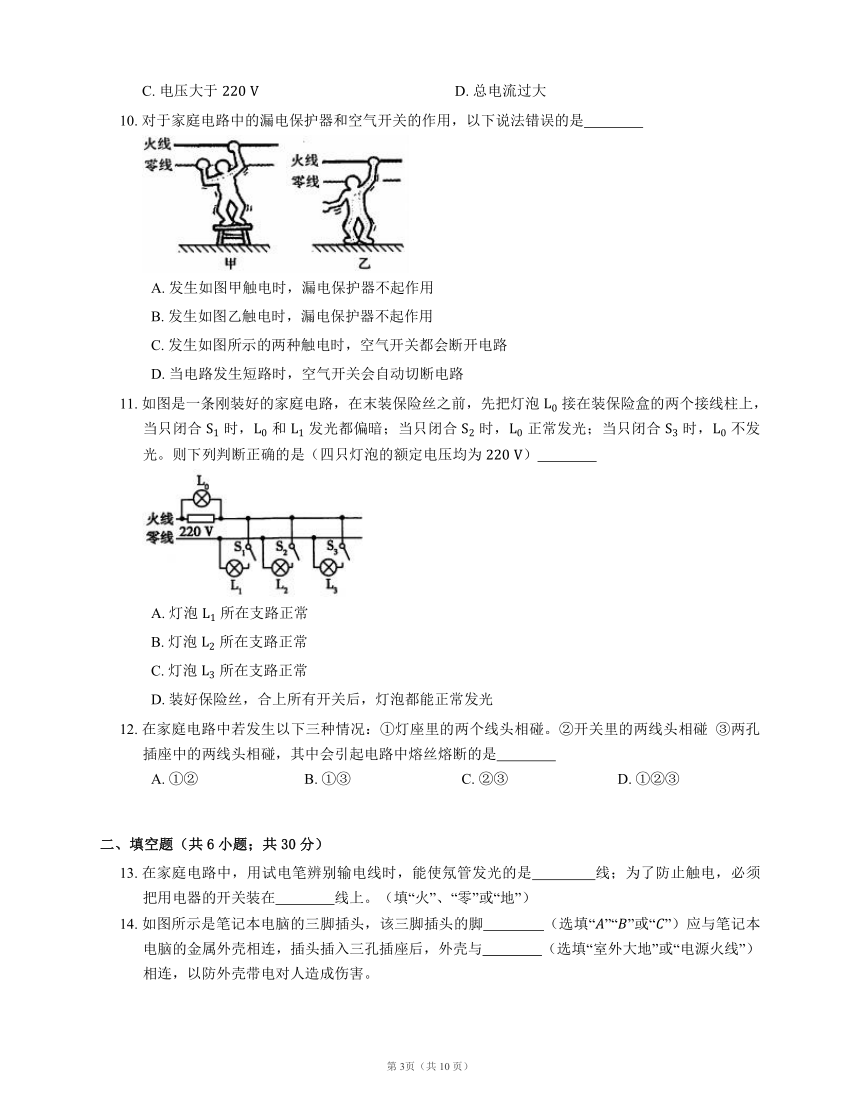

10. 对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是
A. 发生如图甲触电时，漏电保护器不起作用
B. 发生如图乙触电时，漏电保护器不起作用
C. 发生如图所示的两种触电时，空气开关都会断开电路
D. 当电路发生短路时，空气开关会自动切断电路
11. 如图是一条刚装好的家庭电路，在末装保险丝之前，先把灯泡 接在装保险盒的两个接线柱上，当只闭合 时， 和 发光都偏暗；当只闭合 时， 正常发光；当只闭合 时， 不发光。则下列判断正确的是（四只灯泡的额定电压均为 ）
A. 灯泡 所在支路正常
B. 灯泡 所在支路正常
C. 灯泡 所在支路正常
D. 装好保险丝，合上所有开关后，灯泡都能正常发光
12. 在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰。②开关里的两线头相碰 ③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是
A. ①② B. ①③ C. ②③ D. ①②③
二、填空题（共6小题；共30分）
13. 在家庭电路中，用试电笔辨别输电线时，能使氖管发光的是 线；为了防止触电，必须把用电器的开关装在 线上。（填“火”、“零”或“地”）

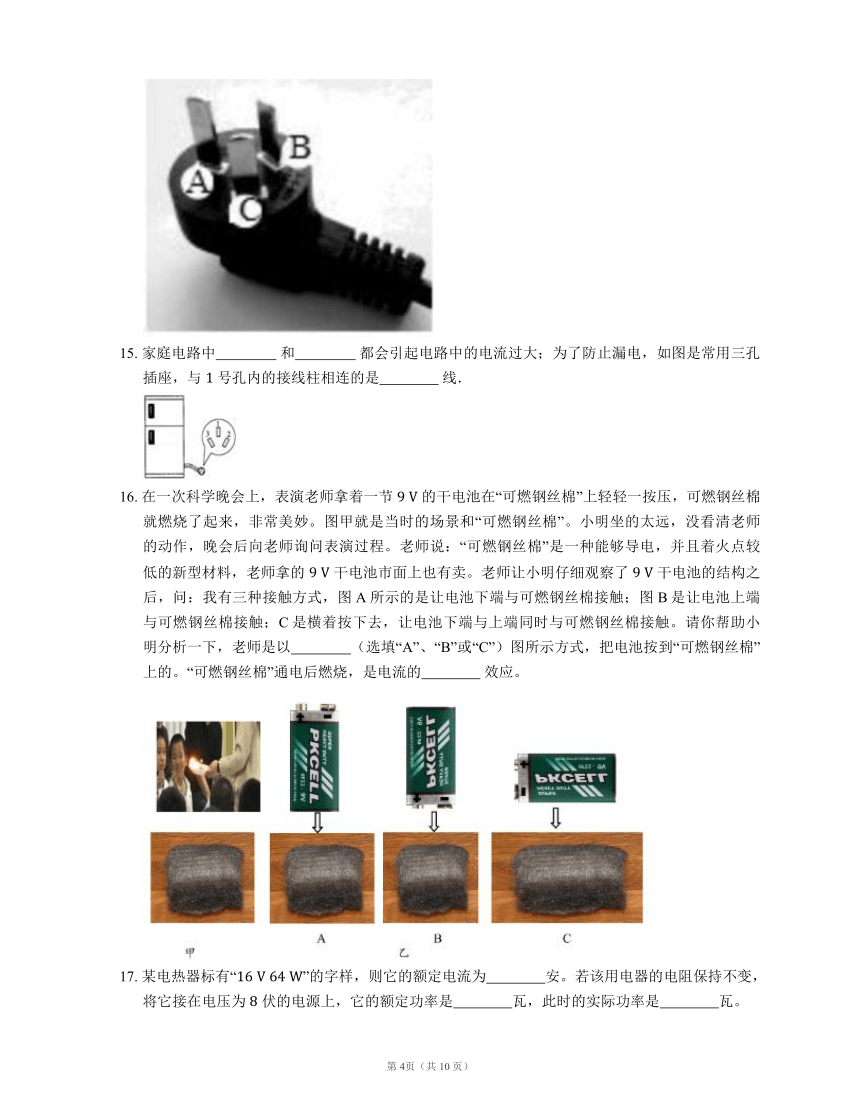

14. 如图所示是笔记本电脑的三脚插头，该三脚插头的脚 （选填“”“”或“”）应与笔记本电脑的金属外壳相连，插头插入三孔插座后，外壳与 （选填“室外大地”或“电源火线”）相连，以防外壳带电对人造成伤害。
15. 家庭电路中 和 都会引起电路中的电流过大；为了防止漏电，如图是常用三孔插座，与 号孔内的接线柱相连的是 线．
16. 在一次科学晚会上，表演老师拿着一节 的干电池在“可燃钢丝棉”上轻轻一按压，可燃钢丝棉就燃烧了起来，非常美妙。图甲就是当时的场景和“可燃钢丝棉”。小明坐的太远，没看清老师的动作，晚会后向老师询问表演过程。老师说：“可燃钢丝棉”是一种能够导电，并且着火点较低的新型材料，老师拿的 干电池市面上也有卖。老师让小明仔细观察了 干电池的结构之后，问：我有三种接触方式，图A所示的是让电池下端与可燃钢丝棉接触；图B是让电池上端与可燃钢丝棉接触；C是横着按下去，让电池下端与上端同时与可燃钢丝棉接触。请你帮助小明分析一下，老师是以 （选填“A”、“B”或“C”）图所示方式，把电池按到“可燃钢丝棉”上的。“可燃钢丝棉”通电后燃烧，是电流的 效应。
17. 某电热器标有“”的字样，则它的额定电流为 安。若该用电器的电阻保持不变，将它接在电压为 伏的电源上，它的额定功率是 瓦，此时的实际功率是 瓦。

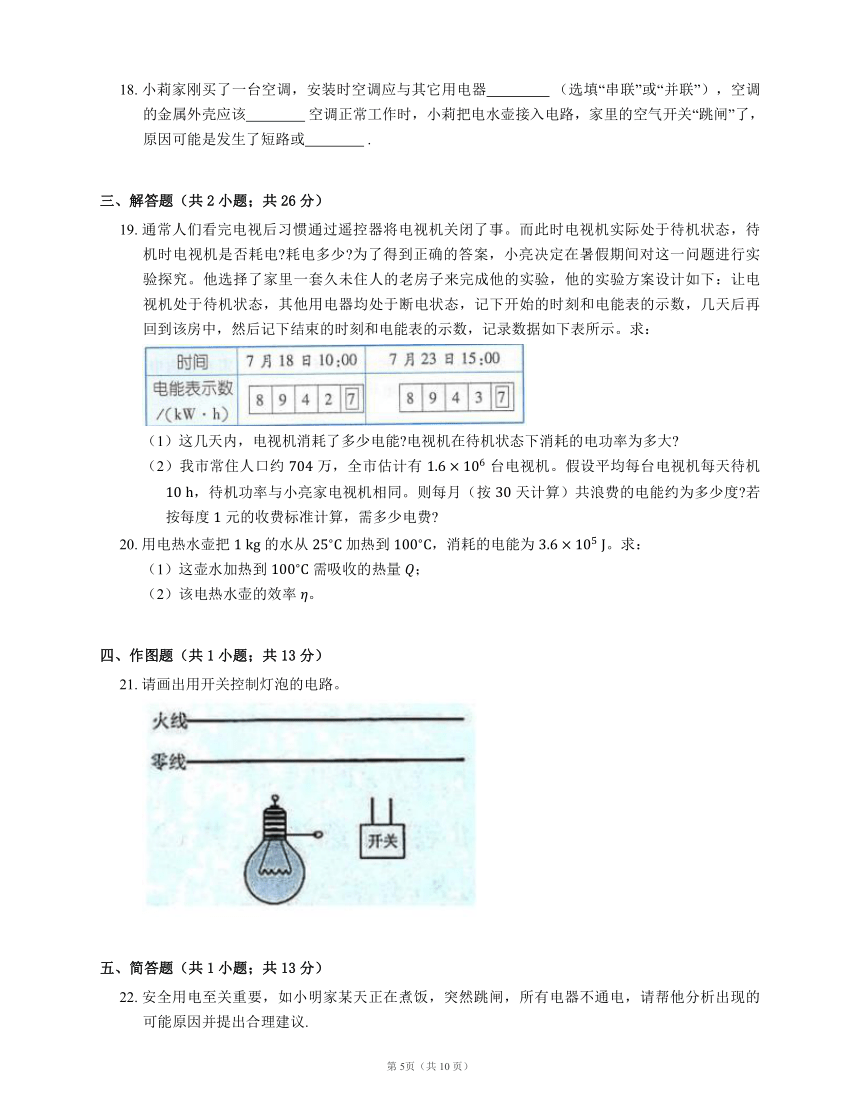

18. 小莉家刚买了一台空调，安装时空调应与其它用电器 （选填“串联”或“并联”），空调的金属外壳应该 空调正常工作时，小莉把电水壶接入电路，家里的空气开关“跳闸”了，原因可能是发生了短路或 .
三、解答题（共2小题；共26分）
19. 通常人们看完电视后习惯通过遥控器将电视机关闭了事。而此时电视机实际处于待机状态，待机时电视机是否耗电 耗电多少 为了得到正确的答案，小亮决定在暑假期间对这一问题进行实验探究。他选择了家里一套久未住人的老房子来完成他的实验，他的实验方案设计如下：让电视机处于待机状态，其他用电器均处于断电状态，记下开始的时刻和电能表的示数，几天后再回到该房中，然后记下结束的时刻和电能表的示数，记录数据如下表所示。求：
（1）这几天内，电视机消耗了多少电能 电视机在待机状态下消耗的电功率为多大
（2）我市常住人口约 万，全市估计有 台电视机。假设平均每台电视机每天待机 ，待机功率与小亮家电视机相同。则每月（按 天计算）共浪费的电能约为多少度 若按每度 元的收费标准计算，需多少电费
20. 用电热水壶把 的水从 加热到 ，消耗的电能为 。求：
（1）这壶水加热到 需吸收的热量 ；
（2）该电热水壶的效率 。
四、作图题（共1小题；共13分）
21. 请画出用开关控制灯泡的电路。
五、简答题（共1小题；共13分）
22. 安全用电至关重要，如小明家某天正在煮饭，突然跳闸，所有电器不通电，请帮他分析出现的可能原因并提出合理建议.
答案
第一部分
1. B
2. A
【解析】使用测电笔时，手必须接触笔尾金属体，用笔尖接触被测导线，才能辨别火线和零线，不可接触笔尖金属体，以免触电，A错误；
开关必须接在火线上，B正确；
螺口灯的螺旋金属一定要接在零线上，而灯泡顶端的金属点要接在火线上，C正确；
三孔插座中的接地线在使用时与三脚插头的长脚连接，使用电器的金属外壳接地，可防止因漏电而触电，D正确。
3. C
【解析】把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故A错误；
在手机充电过程中不能接打电话，以避免因辐射对人体造成的伤害，故B错误；
在未断开电源开关的情况下更换灯泡容易发生触电事故，故C正确；
家中空气开关跳闸断开后，应该排除故障后再将其闭合，故D错误。
4. C
【解析】接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故。所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，不符合题意，故A错；
将家用电器的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，不符合题意，故B错；
发现有人触电时，千万不能用手将触电人拉开，这是非常危险的，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，符合题意，故C正确；
发现家用电器或导线失火时，为防止人间接接触火线发生触电事故，必须先切断电源，然后再救火，不符合题意，故D错。
5. B
6. D
【解析】“先变暗，后熄灭”现象排除了电路中出现断路或短路的可能。
7. D
【解析】笔尖接触要检测的导线，手接触笔尾金属体，当笔尖接触检测导线时，氖管发光的是火线，氖管不发光的是零线。故（）（）正确。
8. B
【解析】A、因为厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此它们的连接方式为并联；
B、路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的；
C、只有当“光控开关”、“声控开关”都闭合时，灯才能亮，故这两个开关与灯串联；
D、家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路中各用电器是并联的。
9. D
【解析】在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：电路发生短路；电路中用电器总功率过大。
由此可知，空气开关发生跳闸的原因：
可能是电路中发生短路故障，故A错误；
可能电路中用电器的总功率过大，造成干路电流过大，故B错误；
正常情况下，家庭电路两端电压不变为 ，故C错误；
只要是保护作用的空气开关跳闸，就一定是电流过大，故D正确。
10. B
【解析】漏电保护器原理就是检测火线和零线的电流，因为大致两个接入点可以看成串联关系，所以正常情况下火线电流应该与零线电流差不多，漏电保护器就是利用这个特性，当火线电流比零线电流大太多时，表明电路的某个地方可能接地漏电，电流从大地跑了。空气开关与漏电保护器的原理不同，空气开关是当电路过载或短路导致电路电流过大时才起到保护作用。图乙是单相触电，此时就是人体加载在了火线和地线之间，火线电流大，零线电流小，所以漏电保护器和空气开关都工作。图甲是双相触电，此时相当于在负载上并联了一个人体，实际的火线电流和零线电流的差值并没有什么变化，所以漏电保护器对这种情况不会起到保护作用，但因电路中电流过大，空气开关会发生作用，断开电路。
11. A
【解析】当只闭合 时， 和 发光都偏暗，说明两灯两端的电压均小于 ，两灯串联，灯泡 所在支路正常，A 项正确；
当只闭合 时， 正常发光，说明 两端的电压为 ， 被短路，灯泡 所在支路短路，B 项错误；
当只闭合 时， 不发光，说明灯泡 所在支路是断开的，C 项错误；
综上所述，装好保险丝，合上所有开关后，电路会发生短路，灯泡都不能工作，D 项错误。
故选 A。
12. B
【解析】①灯座里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断；
②开关里两线头相碰，开关闭合，电路接通，用电器正常工作，不会引起保险丝熔断。
③两孔插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断。
第二部分
13. 火；火
14. ；室外大地
【解析】当三脚插头插入插孔时，三脚插头中间的脚 一端连着接地线，另一端连着笔记本电脑的金属外壳，就相当于把电脑金属外壳和大地相连，若电脑的金属外壳带了电，电流会顺着接地线流入大地，防止对人体造成伤害。
15. 短路；用电器总功率过大；地
【解析】造成家庭电路中电流过大的原因有两个：短路或家用电器总功率过大．为了防止漏电，如图是常用三孔插座，与 号孔内的接线柱相连的是地线，这样可以防用电器外壳带电．
16. B；热
17. ；；
18. 并联；接地；用电器总功率过大
【解析】安装时空调应与其它用电器并联，这样工作时各用电器才会互不影响；
空调的金属外壳应该接地，这样可防止因外壳漏电而发生触电事故；
空调正常工作时，小莉把电水壶接入电路，家里的空气开关“跳闸”了，原因可能是发生了短路或用电器总功率过大.
第三部分
19. （1） ；
【解析】根据题意可得从7月18日 10：00至7 月23日15：00这几天内，电视机消耗的电能为 ；
所用时间为 ；。
（2） ；
【解析】 ，若按 元 /（）的收费标准计算，每月共需电费 元。
20. （1） 这壶水加热到 需吸收的热量 为 ；
【解析】水吸收的热量：
（）
。
（2） 该电热水壶的效率 为 。
【解析】电热水壶的效率：
。
第四部分
21.
【解析】为了电路安全，家庭电路中，开关控制用电器时，开关应该接在火线与用电器的一侧，用电器接在零线的一侧。
第五部分
22. 如果家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，即电路中电流过大造成的，即有两种可能，即短路或总功率过大；
建议：大功率用电器不能同时使用.
