第五讲 地形图的判读
1 等高线地形图
理解海拔高度和相对高度的含义，归纳等高线地形图上山体部位的特点
3 分层设色地形图
在地形图上识别山地、高原、平原、盆地、丘陵五种主要的地形类型
主要内容
2 地形剖面图
根据等高线地形图绘制地形剖面图。并判断地势的起伏和坡度的陡缓
500m
1500m
1000m
海平面

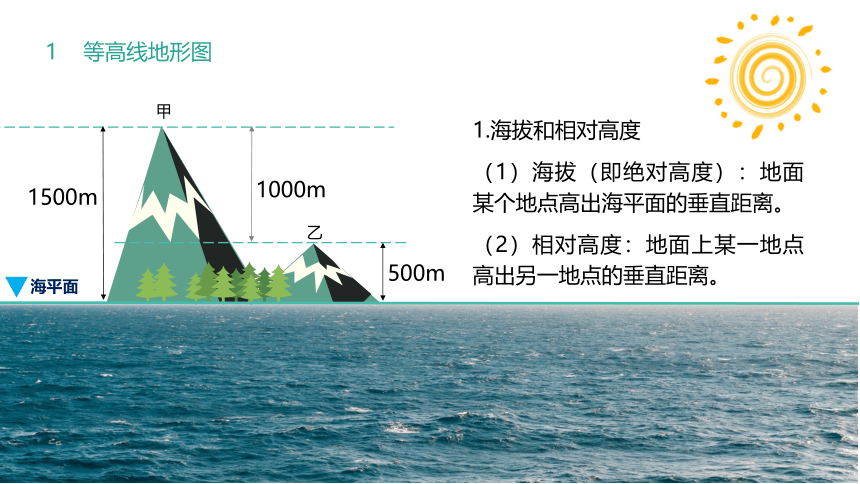

1.海拔和相对高度
（1）海拔（即绝对高度）：地面某个地点高出海平面的垂直距离。
（2）相对高度：地面上某一地点高出另一地点的垂直距离。
甲
乙
1 等高线地形图
1 等高线地形图

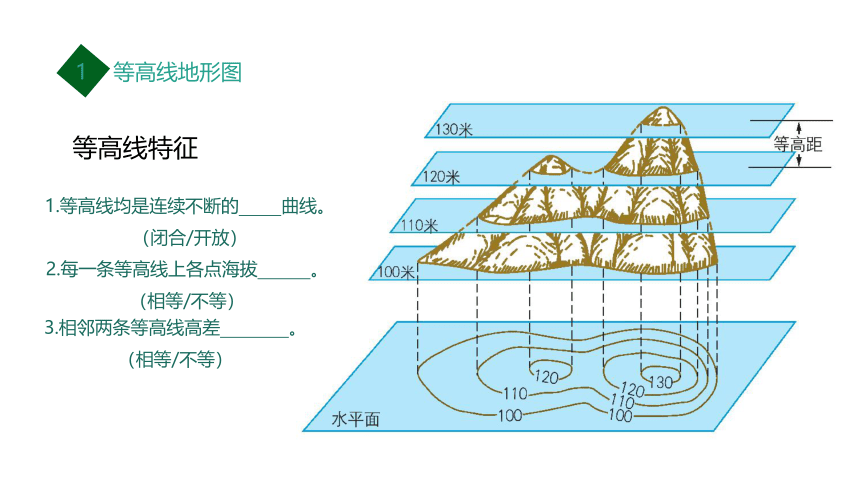

等高线特征
1.等高线均是连续不断的 曲线。
（闭合/开放）
2.每一条等高线上各点海拔 。
（相等/不等）
3.相邻两条等高线高差 。
（相等/不等）
1 等高线地形图
A
B
C
D

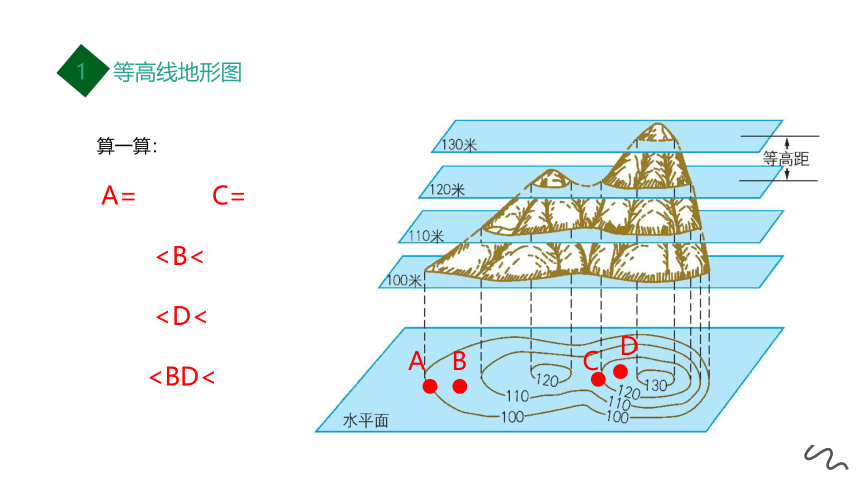

算一算：
A= C=
1 等高线地形图

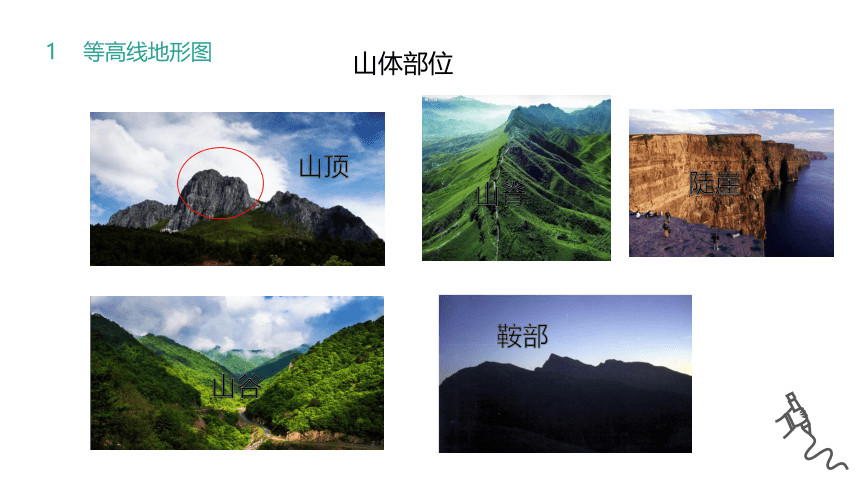

山体部位
山顶
山脊
山谷
鞍部
陡崖

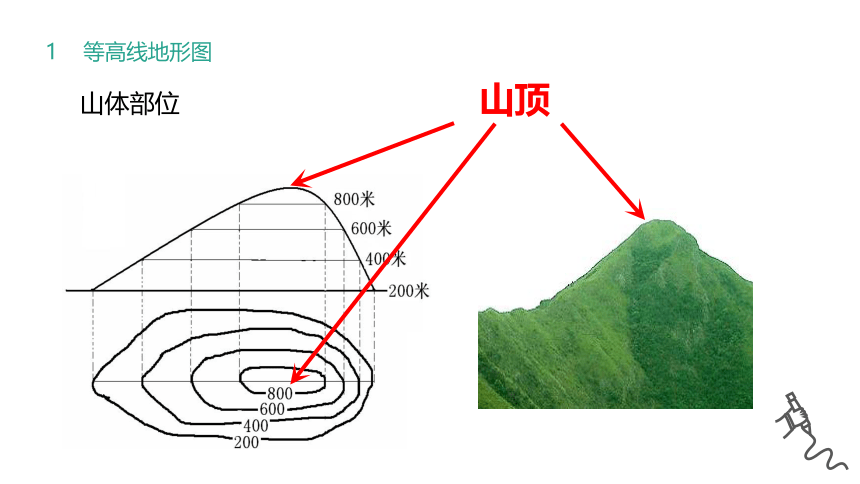

山顶
1 等高线地形图
山体部位
1 等高线地形图
山体部位
山脊
山谷
等高线向低处弯曲为山脊
( 凸低为脊 )
等高线向高处弯曲为山谷
( 凸高为谷 )
1 等高线地形图

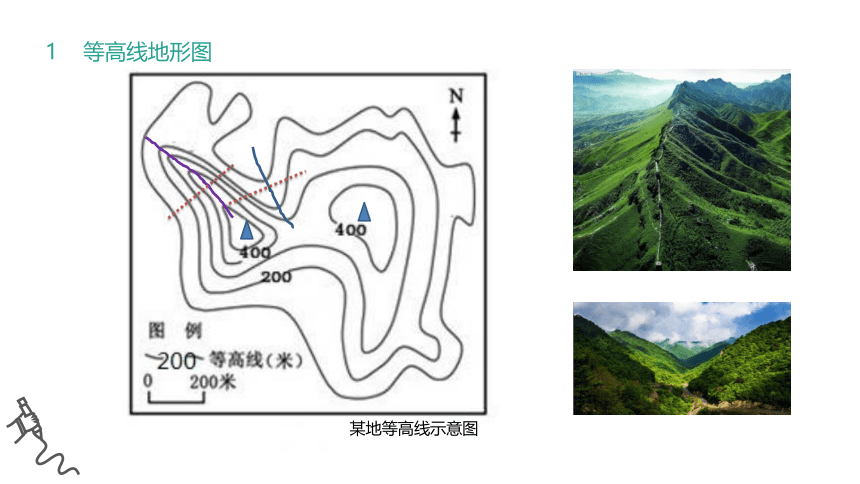

某地等高线示意图
1 等高线地形图
山体部位
1 等高线地形图
山体部位
陡崖
1 等高线地形图
⑤
试一试：说出①-⑤对应的山体部位
2 地形剖面图
A’
A
B
C
D
E
F
G
H
I
J
100米
200米
300米
400米
500米
B’
C’
D’
F’
E’
G’
H’
I’
J’
2 地形剖面图
发现一个小秘密？
坡度陡的等高线 。
坡度缓的等高线 。
（稀疏/密集）
3 分层设色地形图
分层设色地形图的绘制
0
0
0
3 分层设色地形图
……
3 分层设色地形图
山地 高原 平原 盆地 丘陵
等高线特征 密集 中间疏 四周密 稀疏 平直 中间疏 四周密 稀疏
海拔 500米以上 500米以上 0-200米 500米以下
地表起伏程度 坡度较陡 沟谷较深 面积较大 外围陡峭 内部较平缓 平坦广阔 四周高 中间低 坡度较缓
或起伏较大
3 分层设色地形图
200
400
600
一看：名称
二看: 数值
三看：形状 疏密
该地区的主要地形类型是 A． 高原 B． 平原 C． 山地 D． 盆地
从湖泊到山峰的相对高度约为 A． 900米 B． 1000米 C． 1200米 D． 1300米
拓展：等高线地形图的应用
大坝、水库选址
大坝：河流出口最窄处
水库：盆地、洼地
公路建设：一般沿等高线走
１、减少施工难度；
２、减少修路的工程量；
３、道路平坦,利于车辆行驶
登山路线
坡度陡，距离近，费力；
坡度缓，省力
