第四章 光的折射 透镜 单元测试卷
（时间：60分钟 总分：100分）
一、选择题（每题2分，共24分）
1．如图1所示的四种现象中，属于光的折射现象的是（ ）
A. 铅笔好像在水面处折断 B. 景物在水中形成“倒影”
C. 月食的形成 D. 浓密树荫中呈现圆形光斑
2. 下列图2中，光线在空气与水的界面处发生反射和折射的光路图正确的是 ( )
3.如图甲、乙所示虚线方框内各放置一个透镜，发光点S发出的两束光通过透镜前后的方向如图所示，则( )
A.甲为凹透镜，乙为凸透镜 B. 甲、乙都为凹透镜
C.甲为凸透镜、乙为凹透镜 D. 甲、乙都为凸透镜
4. 下列光学仪器成放大实像的是 ( )
A．潜望镜 B．平面镜 C．投影仪 D． 放大镜
5.近些年来，中小学生戴眼镜的比例明显增加.下列关于近视眼、远视眼的成因及其矫正的说法中，正确的是( )
A. 近视眼成像于视网膜后，用凸透镜矫正
B. 近视眼成像于视网膜前，用凹透镜矫正
C. 远视眼成像干视网膜前，用凸透镜矫正
D. 远视眼成像于视网膜后，用凹透镜矫正
6. 如图4所示，人参浸泡在酒中，透过圆形酒瓶看到人参的大小比实际人参 ( )
A．大 B．小 C．一样大 D．可能小
7. 学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论不妥当的是 ( )
A．老花镜是一种凸透镜 B．老花镜可以用来做放大镜
C．老花镜能在阳光下点燃白纸 D．爷爷原来是个近视眼
8. 透镜在我们的生活、学习中应用广泛，下列说法正确的是 ( )
A．近视眼镜利用了凹透镜对光的发散作用
B．照相时，被照者应站在镜头二倍焦距以内
C．显微镜的目镜成正立、缩小的虚像
D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
9. 用普通望远镜观察远处的物体时，若突然有一只小飞虫飞到物镜上，则 （　　）
A．视野中出现了一只大飞虫 B．视野中出现了一只小飞虫
C．视野中出现了一个大黑点 D．视野中不会出现飞虫或黑点
10. 某同学为了探究“视力矫正”原理，利用探究凸透镜成像规律的装置做了以下实验。如图5所示，光屏上得到的是模糊的倒立实像，他将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像变清晰了，他移走眼镜片，稍微将光屏远离凸透镜，屏上再次得到清晰的像，则该眼镜片是（ ）
A. 远视眼镜片，对光线有会聚作用 B. 远视眼镜片，对光线有发散作用
C. 近视眼镜片，对光线有会聚作用 D. 近视眼镜片，对光线有发散作用
11. 如图6，小明用鱼叉去叉所看到的鱼，老王则用手电筒去照亮所看到的鱼，下列有关两人的说法正确的是 ( )
A．小明应叉鱼的下方，老王应对准鱼照
B．小明和老王都应对准鱼叉和照
C．小明和老王都应对准鱼的下方叉和照
D．小明应对准鱼叉，老王应对准鱼的下方照

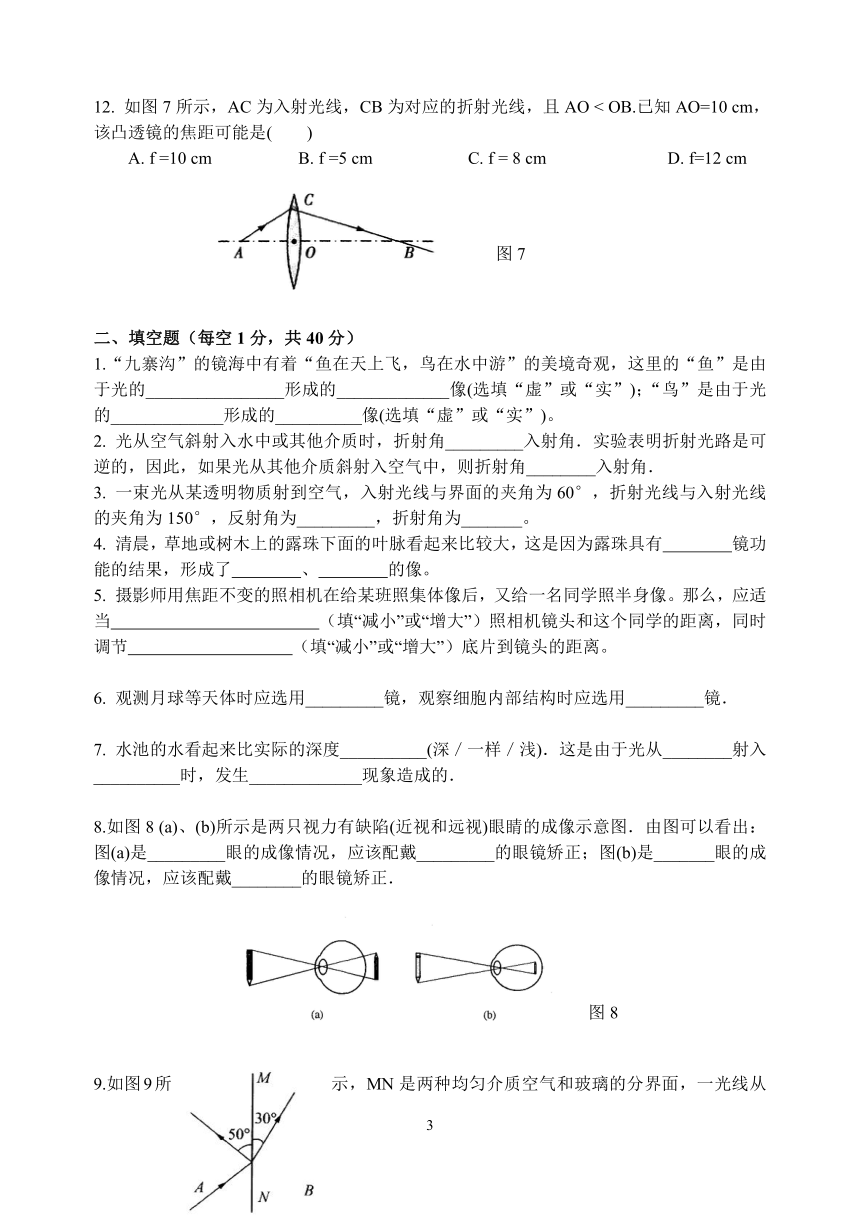

12. 如图7所示，AC为入射光线，CB为对应的折射光线，且AO < OB.已知AO=10 cm，该凸透镜的焦距可能是( )
A. f =10 cm B. f =5 cm C. f = 8 cm D. f=12 cm
二、填空题（每空1分，共40分）
1.“九寨沟”的镜海中有着“鱼在天上飞，鸟在水中游”的美境奇观，这里的“鱼”是由于光的________________形成的_____________像(选填“虚”或“实”)；“鸟”是由于光的_____________形成的__________像(选填“虚”或“实”)。
2. 光从空气斜射入水中或其他介质时，折射角_________入射角．实验表明折射光路是可逆的，因此，如果光从其他介质斜射入空气中，则折射角________入射角．
3. 一束光从某透明物质射到空气，入射光线与界面的夹角为60°，折射光线与入射光线的夹角为150°，反射角为_________，折射角为_______。
4. 清晨，草地或树木上的露珠下面的叶脉看起来比较大，这是因为露珠具有 镜功能的结果，形成了 、 的像。
5. 摄影师用焦距不变的照相机在给某班照集体像后，又给一名同学照半身像。那么，应适当 （填“减小”或“增大”）照相机镜头和这个同学的距离，同时调节 （填“减小”或“增大”）底片到镜头的距离。
6. 观测月球等天体时应选用_________镜，观察细胞内部结构时应选用_________镜．
7. 水池的水看起来比实际的深度__________(深／一样／浅)．这是由于光从________射入__________时，发生_____________现象造成的．
8.如图8 (a)、(b)所示是两只视力有缺陷(近视和远视)眼睛的成像示意图．由图可以看出：图(a)是_________眼的成像情况，应该配戴_________的眼镜矫正；图(b)是_______眼的成像情况，应该配戴________的眼镜矫正．

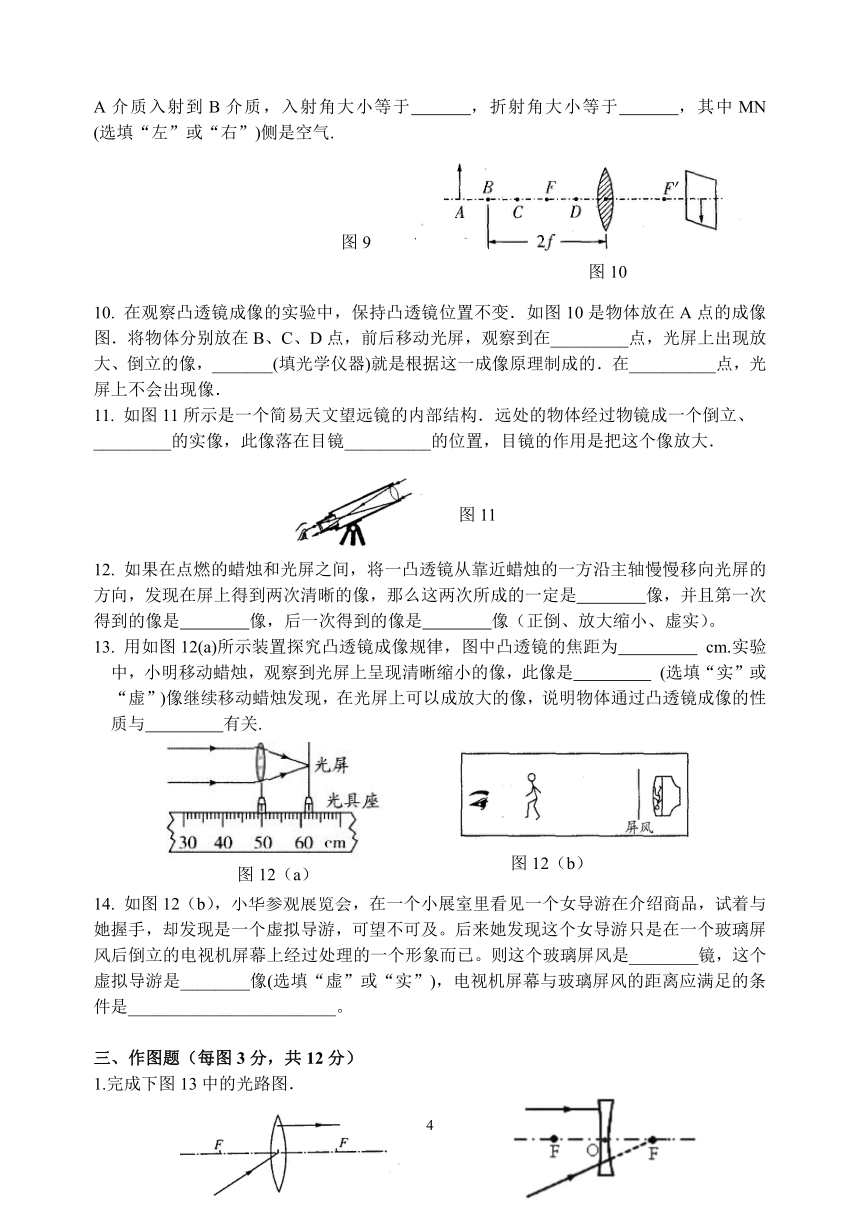

9.如图9所示，MN是两种均匀介质空气和玻璃的分界面，一光线从A介质入射到B介质，入射角大小等于 ，折射角大小等于 ，其中MN (选填“左”或“右”)侧是空气.
10. 在观察凸透镜成像的实验中，保持凸透镜位置不变．如图10是物体放在A点的成像图．将物体分别放在B、C、D点，前后移动光屏，观察到在_________点，光屏上出现放大、倒立的像，_______(填光学仪器)就是根据这一成像原理制成的．在__________点，光屏上不会出现像．
11. 如图11所示是一个简易天文望远镜的内部结构．远处的物体经过物镜成一个倒立、
_________的实像，此像落在目镜__________的位置，目镜的作用是把这个像放大．
12. 如果在点燃的蜡烛和光屏之间，将一凸透镜从靠近蜡烛的一方沿主轴慢慢移向光屏的方向，发现在屏上得到两次清晰的像，那么这两次所成的一定是 像，并且第一次得到的像是 像，后一次得到的像是 像（正倒、放大缩小、虚实）。
13. 用如图12(a)所示装置探究凸透镜成像规律，图中凸透镜的焦距为 cm.实验中，小明移动蜡烛，观察到光屏上呈现清晰缩小的像，此像是 (选填“实”或“虚”)像继续移动蜡烛发现，在光屏上可以成放大的像，说明物体通过凸透镜成像的性质与 有关.
14. 如图12（b），小华参观展览会，在一个小展室里看见一个女导游在介绍商品，试着与她握手，却发现是一个虚拟导游，可望不可及。后来她发现这个女导游只是在一个玻璃屏风后倒立的电视机屏幕上经过处理的一个形象而已。则这个玻璃屏风是________镜，这个虚拟导游是________像(选填“虚”或“实”)，电视机屏幕与玻璃屏风的距离应满足的条件是________________________。
三、作图题（每图3分，共12分）
1.完成下图13中的光路图．
2. 如图14，表示分别从凸透镜的两倍焦距和一倍焦距处射向透镜的光线。请在图中画出它们通过透镜后的光路(P是与透镜距离等于两倍焦距的位置)。
3.在图15中，S′是发光点S的像，请画出点S射向透镜的三条光线的折射光线．
四、实验探究与综合应用题（共24分）
1．小丽同学用焦距为10 cm的凸透镜做“探究凸透镜成像规律”的实验，装置如图16所示，在实验过程中保持凸透镜的位置不变，请你根据所学知识回答下列问题．
　(1)实验前应首先调节蜡烛的焰心、________、光屏的中心，使它们在同一高度．
　 (2)改变蜡烛的位置，使其位于20 cm刻度线外，再移动光屏，可使烛焰在光屏上成清晰的倒立、________（放大／等大／缩小）的实像．
　(3)在实验(2)的基础上，将蜡烛和光屏互换位置，此时烛焰在光屏上成清晰的______（倒立／正立）、________（放大／等大／缩小）的实像．
　 (4)改变蜡烛的位置，使其位于56 cm刻度线处，小丽从透镜的左侧通过透镜可以看到一个清晰的正立______（放大／缩小）的虚像．利用这种成像规律可制成______镜．
2.如图17所示，在探究“视力的矫正方法”实验中，用凸透镜模拟人眼的_______，用光屏模拟人眼的________，烛焰相当于被观察的物体．先调节蜡烛、凸透镜、光屏三者的位置，使光屏上呈现清晰的像；再在烛焰和凸透镜之间放置一个镜片是凹透镜的眼镜，则必须将光屏适当向________(选填“前”或“后”)移才能在光屏上再次呈现清晰的像，这是因为，凹透镜对光有________作用．该实验是对________(选填“近视”或“远视”)眼镜作用的模拟．
3.如图18所示，小莉同学用焦距为10cm的凸透镜做“探究凸透镜成像的规律”实验：
（1）实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰的倒立、　 　的实像，若保持蜡烛和光屏位置不变，移动透镜至　 　cm刻度线处，光屏上能再次呈现清晰的像。
（2）如图乙所示，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在　 　（选填A、B、C”）处能观察到蜡烛的像，像是图丙中的　 　（选填“1、2、3、4”）。
（3）实验完成之后，小莉把自己的近视眼镜放在蜡烛与凸透镜之间，如图丁所示，光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏　 　凸透镜。（选填“靠近”或“远离”）
4.（8分）小磊在探究凸透镜成像规律时，将焦距为20cm的凸透镜A固定在光具座上35cm刻度线处，将点燃的蜡烛放置在光具座上5cm刻度线处，移动光屏，使烛焰在光屏上成清晰的像，如图甲所示。接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图乙所示。
（1）请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距 凸透镜B的焦距。（选填“等于”、“大于”或“小于”）
（2）图甲所示的实验现象可以说明 的成像特点。（选填“照相机”、“幻灯机”或“放大镜”）
（3）为了研究像距与焦距的关系，他选用三个焦距不同的凸透镜进行实验，实验数据记录如上表。分析表中数据可知：物距不变时，焦距越大，则像距越 ；根据你所学凸透镜成像规律分析，此时成像的大小是__________(选填“变大”或“变小”)。
（4）若小磊将物距调整为20cm，并想在光屏上得到一个缩小的像，他应在上表给出的三个透镜中选用焦距为 cm的凸透镜。
参考答案
一、1．A 2．B 3．D 4．C 5．B 6．A 7．D 8．A 9．D 10．A 11．A 12．C
二、1．折射 虚 反射　虚 2.小于 大于 3. 30° 60°
4.放大镜 正立 放大 5.减小 增大 6.望远镜 显微镜
7.浅 水中 空气中 光的折射 8.远视眼（老花眼） 凸透镜 近视眼 凹透镜
9.400 600 右 10.C 投影机 D 11.缩小 焦点以内
12.实 倒立缩小的实像 倒立放大的实像 13．12.0 实 物距
14.凸透镜 实 f三、
1.
2. 3.
四、
1. (1)凸透镜的光心　(2)缩小　(3)倒立　放大　(4)放大　放大
2. 晶状体 视网膜 后 发散 近视
3. （1）放大；40；（2）B；4；（3）远离
4. （1）大于；（2）幻灯机；（3）大；变大 （4）8
