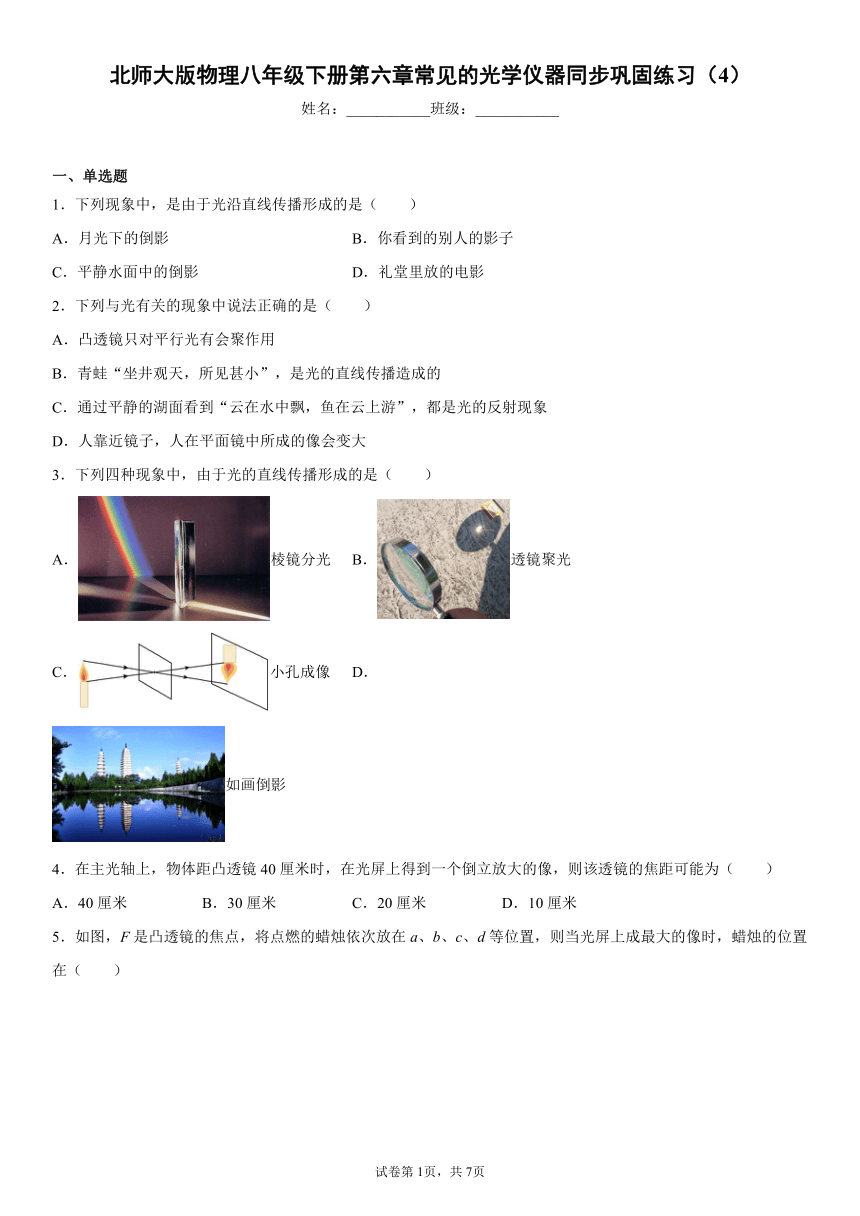

北师大版物理八年级下册第六章常见的光学仪器同步巩固练习（4）
姓名：___________班级：___________
一、单选题
1．下列现象中，是由于光沿直线传播形成的是（ ）
A．月光下的倒影 B．你看到的别人的影子
C．平静水面中的倒影 D．礼堂里放的电影
2．下列与光有关的现象中说法正确的是（ ）
A．凸透镜只对平行光有会聚作用
B．青蛙“坐井观天，所见甚小”，是光的直线传播造成的
C．通过平静的湖面看到“云在水中飘，鱼在云上游”，都是光的反射现象
D．人靠近镜子，人在平面镜中所成的像会变大
3．下列四种现象中，由于光的直线传播形成的是（ ）
A．棱镜分光 B．透镜聚光
C．小孔成像 D．
如画倒影
4．在主光轴上，物体距凸透镜40厘米时，在光屏上得到一个倒立放大的像，则该透镜的焦距可能为（ ）
A．40厘米 B．30厘米 C．20厘米 D．10厘米

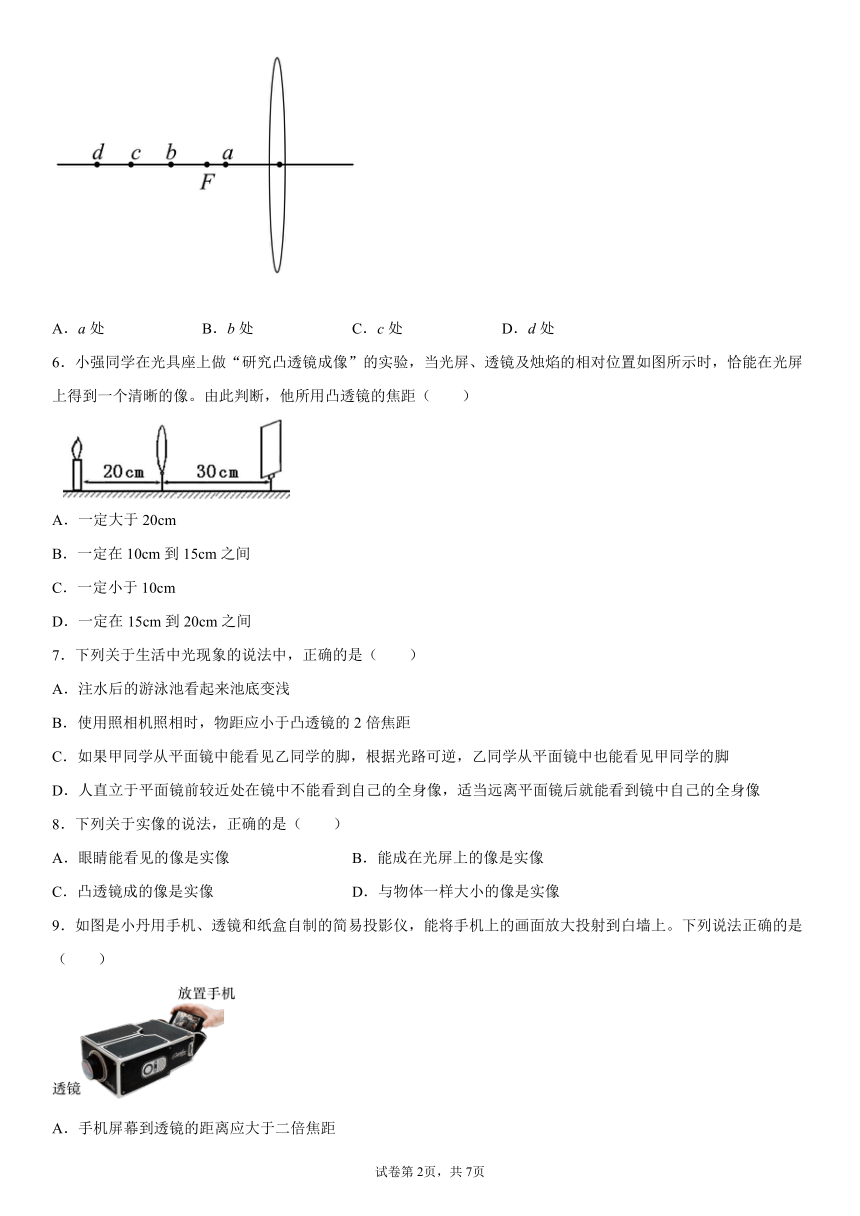

5．如图，F是凸透镜的焦点，将点燃的蜡烛依次放在a、b、c、d等位置，则当光屏上成最大的像时，蜡烛的位置在（ ）
A．a处 B．b处 C．c处 D．d处
6．小强同学在光具座上做“研究凸透镜成像”的实验，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像。由此判断，他所用凸透镜的焦距（ ）
A．一定大于20cm
B．一定在10cm到15cm之间
C．一定小于10cm
D．一定在15cm到20cm之间
7．下列关于生活中光现象的说法中，正确的是（ ）
A．注水后的游泳池看起来池底变浅
B．使用照相机照相时，物距应小于凸透镜的2倍焦距
C．如果甲同学从平面镜中能看见乙同学的脚，根据光路可逆，乙同学从平面镜中也能看见甲同学的脚
D．人直立于平面镜前较近处在镜中不能看到自己的全身像，适当远离平面镜后就能看到镜中自己的全身像
8．下列关于实像的说法，正确的是（ ）
A．眼睛能看见的像是实像 B．能成在光屏上的像是实像
C．凸透镜成的像是实像 D．与物体一样大小的像是实像
9．如图是小丹用手机、透镜和纸盒自制的简易投影仪，能将手机上的画面放大投射到白墙上。下列说法正确的是（ ）
A．手机屏幕到透镜的距离应大于二倍焦距
B．白墙上呈现的是手机画面倒立放大的实像
C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整
D．从各个角度都能清楚地看到白墙上的像，是因为光在墙上发生了镜面反射
二、填空题
10．如图是十字路口安装的监控摄像头，它可以拍下违章行驶的汽车照片。甲、乙是一辆 汽车经过十字路口时，先后拍下的两张照片，可以看出汽车是_______（填“靠近”或“远离”）摄像头。观察照片可以发现，几乎看不到车内的人，但是车的外表却很清晰，是因为车内的人________，摄像头几乎无法成像。
11．在做凸透镜成像的实验时，当蜡烛距离凸透镜36cm时，像清晰地成在距凸透镜20cm光屏上，看到的是______（选填“倒立”或“正立”）、______（选填“放大”或“缩小”）的______像（选填“实”或“虚”），所用凸透镜的焦距______（填“大于”、“等于”或“小于”）18cm。利用凸透镜成像的这一特点人们制成了______。
12．___________是经典力学和实验物理学的先驱，并率先使用望远镜观察天空。2020年我国北斗卫星导航系统盖全世界，北斗卫星是通过电磁波与地面站进行通信的，电磁波的传播速度与光在真空中的传播速度一样，为___________m/s。
13．用开普勒天文望远镜观测夜晚的星空时，能看见许多没有见过的美丽天体，该望远镜物镜的成像原理与______相似；显微镜可以帮助我们看清肉眼看不清的微小物体，如动植物的细胞，显微镜目镜的成像原理与______相似（前两空均选填“照相机”、“投影仪”或“放大镜”），成放大的______（选填“实”或“虚”）像。
14．如图是投影仪成像示意图。平面镜的作用是___________。如果图中h=40cm，则凸透镜焦距不可能小于___________cm。在使用过程中发现图像超出了屏幕范围，则应将投影仪___________（填“靠近”或“远离”）屏幕，并将镜头适当往___________调（填“上”或“下”）。

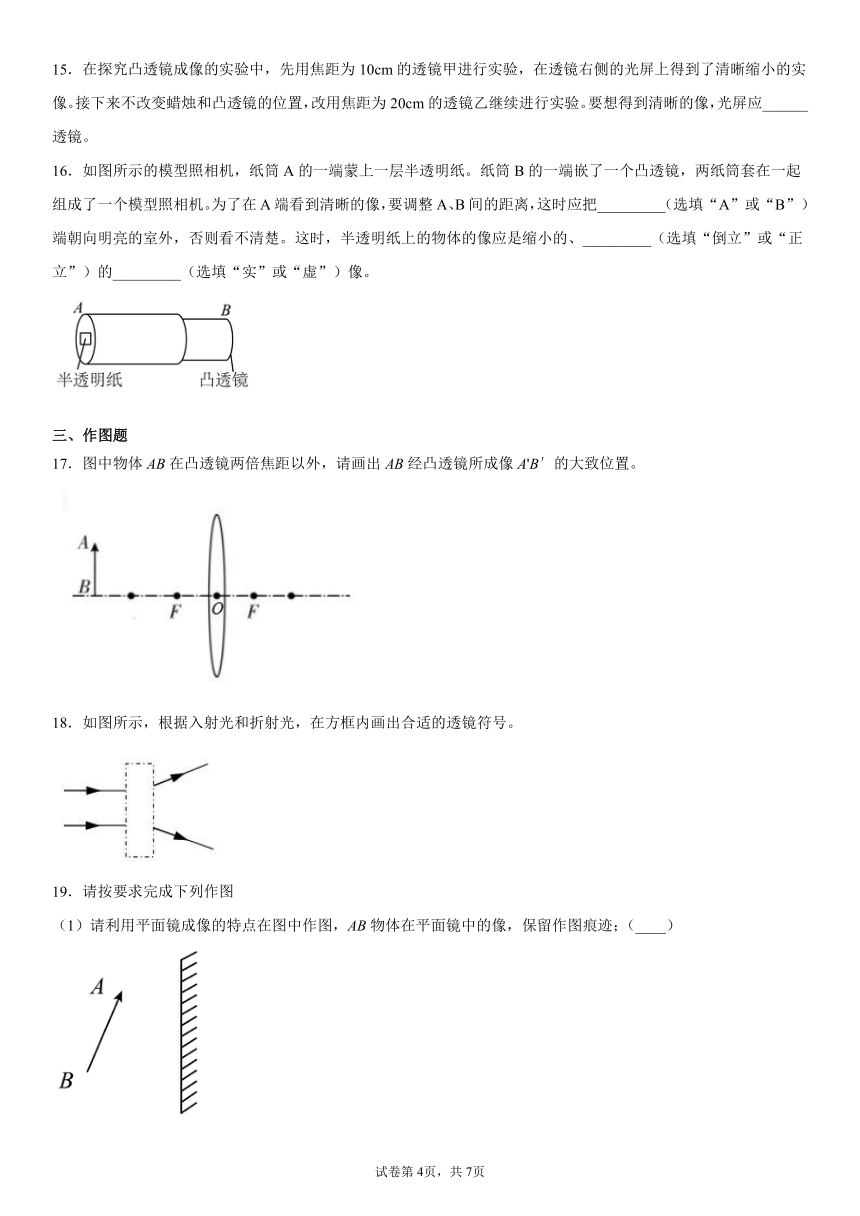

15．在探究凸透镜成像的实验中，先用焦距为10cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰缩小的实像。接下来不改变蜡烛和凸透镜的位置，改用焦距为20cm的透镜乙继续进行实验。要想得到清晰的像，光屏应______透镜。
16．如图所示的模型照相机，纸筒A的一端蒙上一层半透明纸。纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个模型照相机。为了在A端看到清晰的像，要调整A、B间的距离，这时应把_________（选填“A”或“B”）端朝向明亮的室外，否则看不清楚。这时，半透明纸上的物体的像应是缩小的、_________（选填“倒立”或“正立”）的_________（选填“实”或“虚”）像。
三、作图题
17．图中物体AB在凸透镜两倍焦距以外，请画出AB经凸透镜所成像A'B′的大致位置。
18．如图所示，根据入射光和折射光，在方框内画出合适的透镜符号。
19．请按要求完成下列作图
（1）请利用平面镜成像的特点在图中作图，AB物体在平面镜中的像，保留作图痕迹；（____）
（2）请在图中画出光通过凹透镜后的折射光线。（____）
20．按照题目要求作图。如图所示，请画出这条光线经过凸透镜后的折射光线。
四、实验题
21．小伟用如图甲所示的实验装置探究“凸透镜成像的规律”，所用凸透镜的焦距为 10cm。
（1）小伟在组装甲图中器材时，将蜡烛、凸透镜和光屏依次放在光具座上，并调节烛焰、凸透镜、屏的中心在___________。
（2）实验过程中，凸透镜始终固定在光具座 50cm 刻度线处。当蜡烛距离凸透镜 15cm 时，移动光屏可 在光屏上得到一个倒立、___________（填“放大”“等大”或“缩小”）的像；利用该成像规律制成的光学仪器是___________（“放大镜”“投影仪”或“照相机”）
（3）接下来小伟将蜡烛向远离凸透镜方向移动一段距离，为了能在光屏上再次看到烛焰清晰的像，他 应将光屏___________透镜（选填“靠近”或“远离”）。
（4）蜡烛随着燃烧而变短，为了使像仍能成在光屏中央。这时最合理的调整是___________。
A．只需将凸透镜向下移动一些 B．只需将光屏向下移动一些
C．将光屏向透镜靠近一些 D．以上方法都可以
22．小欢利用光具座探究凸透镜成像规律。当蜡烛、凸透镜和光屏在如图所示的位置时，光屏的中心恰好呈现清晰的像，回答问题：
（1）此实验中，凸透镜的焦距为_____cm；为了能从不同方向看到光屏上的像，光屏应选用_____（选填“光滑”或“粗糙”）的白板；
（2）若此时，小欢的手指尖不小心触碰到了凸透镜，在光屏上将看到_____（选填字母）；
A．指尖的像
B．指尖的影子
C．烛焰完整的像
D．烛焰不完整的像
（3）小欢把蜡烛移动到A处，并通过移动光屏再次得到清晰的像，此时光屏上所成像的性质是_____。小欢又将A处的蜡烛与光屏的位置互换，发现光屏上仍成清晰的像，只是像的大小发生了变化。写出光屏上仍成清晰的像的原因：_____。
23．小明用凸透镜、蜡烛、光屏和刻度尺等器材，探究凸透镜成像的规律。
（1）测量焦距：如图甲所示让一束平行光经过凸透镜，在光屏上得到一个最小、最亮的光斑。此现象说明了凸透镜对光具有________作用，并可得出此透镜的焦距为________cm；
（2）如图乙所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到________，这样做是为了________；
（3）当蜡烛距凸透镜25cm 时，移动光屏，可在光屏上得到一个清晰的倒立、________（选填“放大”或“缩小”）的________（选填“实”或“虚”）像，依据此原理，人们制成的光学仪器是________；
（4）如图乙所示，要在光屏上得到一个清晰的像，小明应该将光屏向________透镜方向移动。
五、计算题
24．100度眼镜片，它的焦距是_________，它的焦度是___________。
25．如图所示，将蜡烛放在距凸透镜30cm处，在另一侧距凸透镜16cm处的光屏上出现了一个清晰的像。请你利用所学的凸透镜的成像规律和数学知识，计算该凸透焦距的取值范围是多少？
试卷第2页，共2页
试卷第1页，共1页
参考答案
1．B
2．B
3．C
4．B
5．B
6．B
7．A
8．B
9．B
10．靠近 很暗（几乎不反射光）
11．倒立 缩小 实 小于 照相机
12．伽利略
13．照相机 放大镜 虚
14．改变光路 20 靠近 上
15．远离
16．B 倒立 实
17．
18．
19．
20．
21．同一高度 放大 投影仪 靠近 A
22．10.0 粗糙 C 倒立缩小的实像 光路的可逆性
23．会聚 10.0 同一水平高度 使像成在光屏中心 缩小 实 照相机 靠近
24． 1 m 1 m-1
25．8cm＜f＜15cm答案第1页，共2页
