第十三章电路初探专题训练电路的设计与识别2021—2022学年苏科版九年级物理上册（有答案）

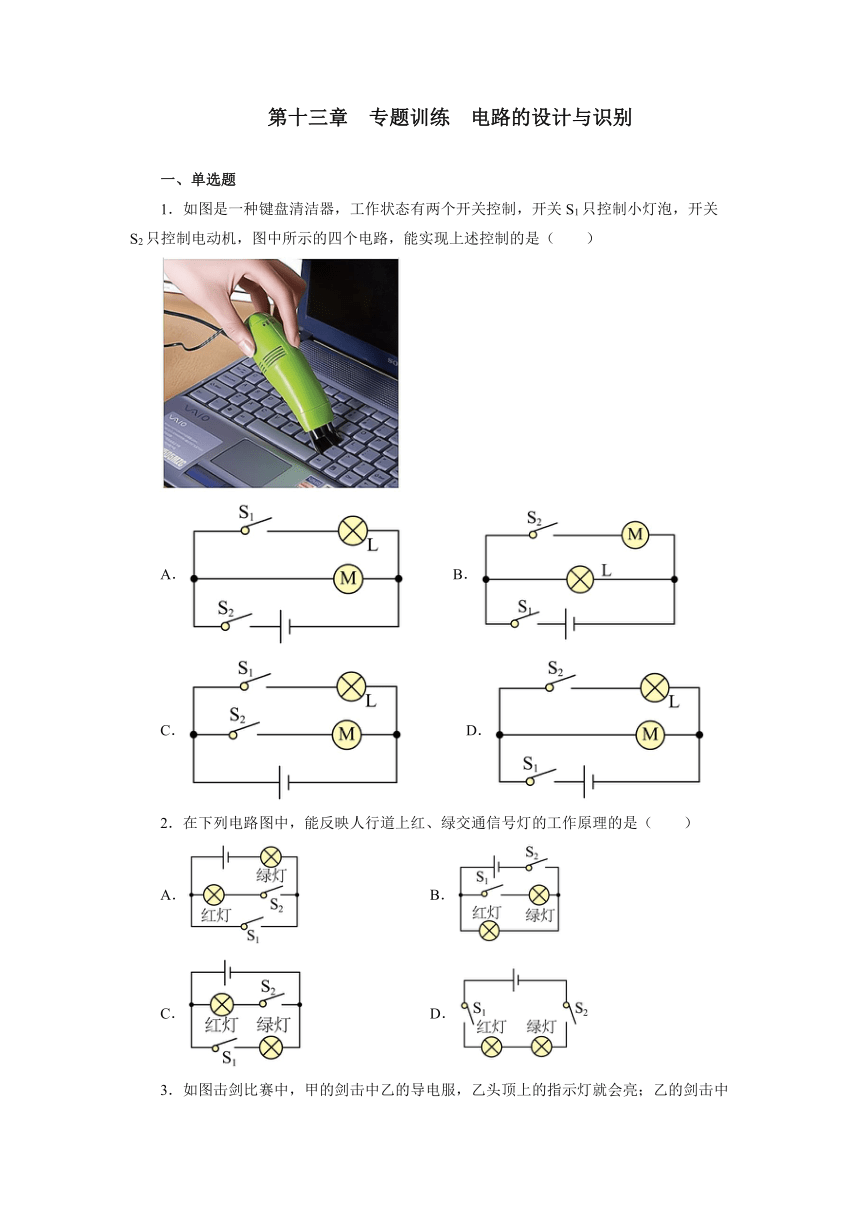

第十三章 专题训练 电路的设计与识别
一、单选题
1．如图是一种键盘清洁器，工作状态有两个开关控制，开关S1只控制小灯泡，开关S2只控制电动机，图中所示的四个电路，能实现上述控制的是（　　）
A． B．
C． D．
2．在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（　　）
A． B．
C． D．

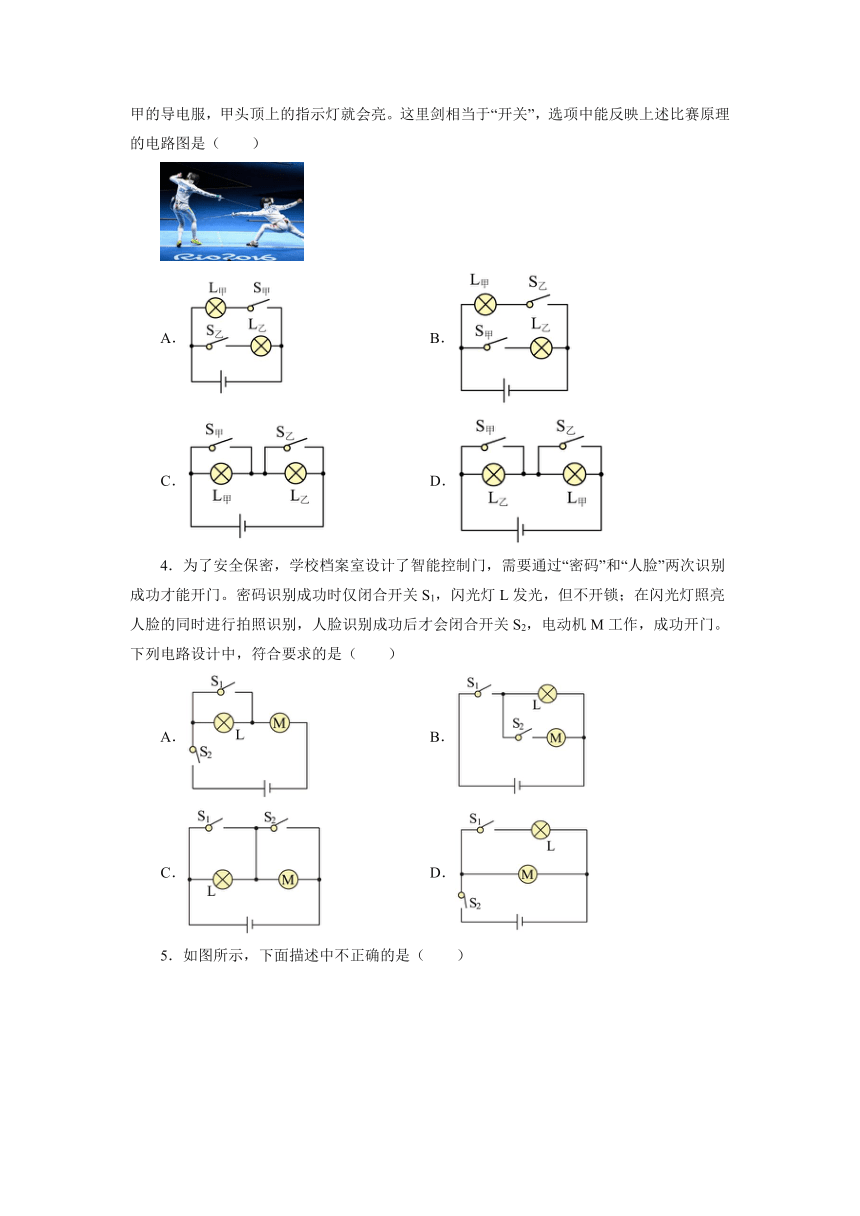

3．如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（　　）
A． B． C． D．
4．为了安全保密，学校档案室设计了智能控制门，需要通过“密码”和“人脸”两次识别成功才能开门。密码识别成功时仅闭合开关S1，闪光灯L发光，但不开锁；在闪光灯照亮人脸的同时进行拍照识别，人脸识别成功后才会闭合开关S2，电动机M工作，成功开门。下列电路设计中，符合要求的是（　　）
A． B． C． D．

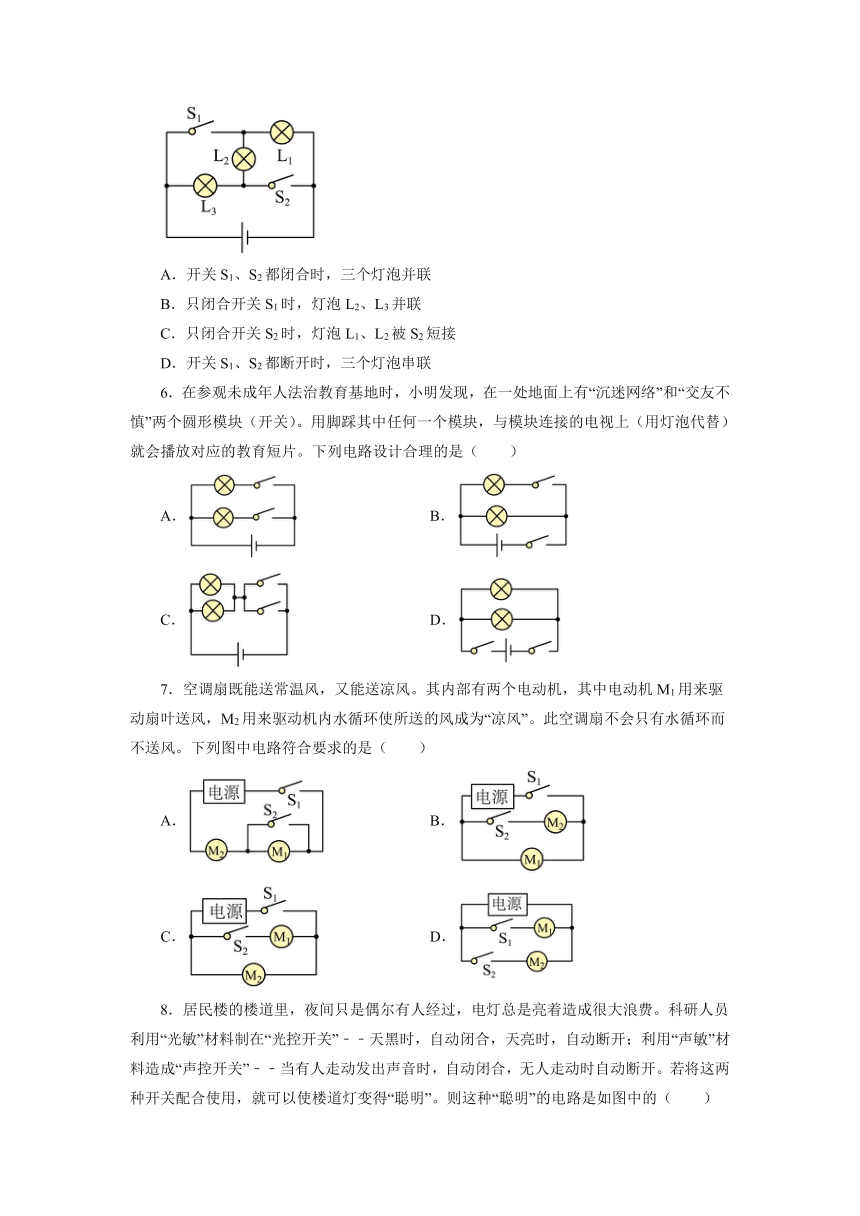

5．如图所示，下面描述中不正确的是（　　）
A．开关S1、S2都闭合时，三个灯泡并联
B．只闭合开关S1时，灯泡L2、L3并联
C．只闭合开关S2时，灯泡L1、L2被S2短接
D．开关S1、S2都断开时，三个灯泡串联
6．在参观未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”和“交友不慎”两个圆形模块（开关）。用脚踩其中任何一个模块，与模块连接的电视上（用灯泡代替）就会播放对应的教育短片。下列电路设计合理的是（　　）
A． B．
C． D．
7．空调扇既能送常温风，又能送凉风。其内部有两个电动机，其中电动机M1用来驱动扇叶送风，M2用来驱动机内水循环使所送的风成为“凉风”。此空调扇不会只有水循环而不送风。下列图中电路符合要求的是（　　）
A． B． C． D．
8．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制在“光控开关”﹣﹣天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料造成“声控开关”﹣﹣当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”。则这种“聪明”的电路是如图中的（　　）
A． B．
C． D．

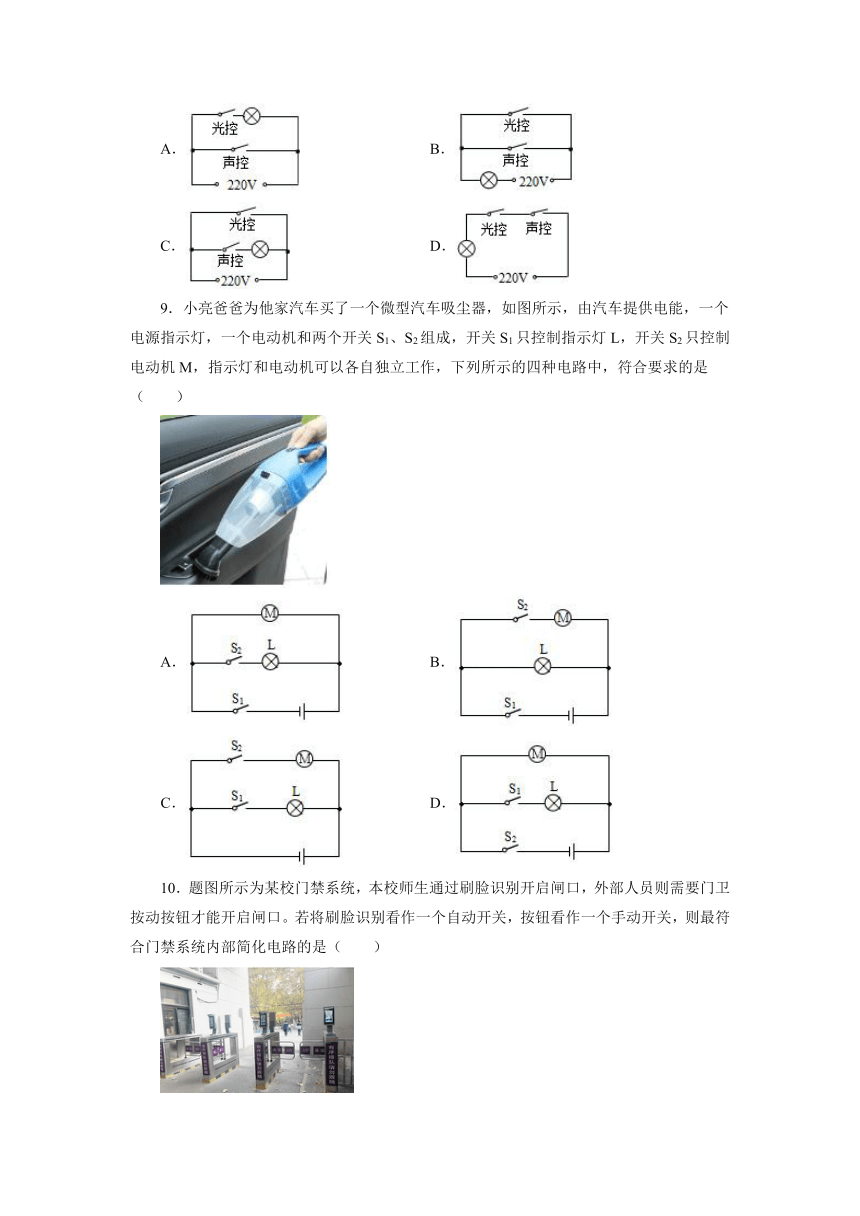

9．小亮爸爸为他家汽车买了一个微型汽车吸尘器，如图所示，由汽车提供电能，一个电源指示灯，一个电动机和两个开关S1、S2组成，开关S1只控制指示灯L，开关S2只控制电动机M，指示灯和电动机可以各自独立工作，下列所示的四种电路中，符合要求的是（　　）
A． B． C． D．
10．题图所示为某校门禁系统，本校师生通过刷脸识别开启闸口，外部人员则需要门卫按动按钮才能开启闸口。若将刷脸识别看作一个自动开关，按钮看作一个手动开关，则最符合门禁系统内部简化电路的是（　　）
A． B．
C． D．
11．如图所示，有的汽车装有日间行车灯，当汽车启动时，闭合，日间行车灯亮起，再闭合，车前大灯也亮起。下列电路图中符合这一要求的是（　　）
A． B．
C． D．
12．丁雨晨同学（设为甲）、爸爸（设为乙）和妈妈（设为丙）表决是否和同学去做公益活动。若同意，就按一下自己面前的按钮。要求丁雨晨同意并且爸爸和妈妈至少一人同意，指示同意的灯泡L才亮，就可以去做公益活动，否则不行。符合这一要求的电路是（　　）
A． B．
C． D．
13．家庭厨房中的抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能独立工作。某同学设计了抽油烟机的简化电路图如图所示，M是排气扇的电动机，L是照明灯，其中符合上述要求的电路图是（　　）
A． B．
C． D．
14．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（　　）
A． B．
C． D．
二、填空题
15．如图是家用电冰箱及其部分电路图，冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制，照明灯与压缩机的连接方式是_____（串联/并联）。冰箱门关闭后，联动开关应处于_____（断开/闭合）状态，当冰箱里的温度高于设定温度时，温控开关会自动_____（断开/闭合）。
16．如图甲所示的灭蚊拍具有灭蚊和照明等功能，其工作原理如图乙所示。灭蚊网和照明灯的连接方式是______，当闭合开关S1时，灭蚊拍起到______（填灭蚊/照明/灭蚊和照明，下同）作用；当开关S1与S2同时闭合时，灭蚊拍起到______作用。
三、作图题
17．学习了电路相关知识后，小梦为学校门房设计了一种呼叫装置，要求：前后门来的客人均可呼叫，前门来人，红灯亮电铃响，后门来人，绿灯亮电铃响，请你帮小梦同学画出符合要求的电路图。
18．微波炉的门相当于单刀双掷开关S1，当门打开时，炉内照明灯亮，工作电路不工作；当门关闭时，照明灯熄灭，闭合开关S2，工作电路可正常工作。请你在图中将两个开关S1、S2和工作电路、照明灯连入电路。
参考答案
1．C
2．C
3．B
4．B
5．B
6．A
7．B
8．D
9．C
10．D
11．C
12．B
13．B
14．C
15．并联 断开 闭合
16．并联 灭蚊 灭蚊和照明
17．
18．
