第十四章欧姆定律单元测试卷2021—2022学年苏科版九年级物理上册（word版含答案）

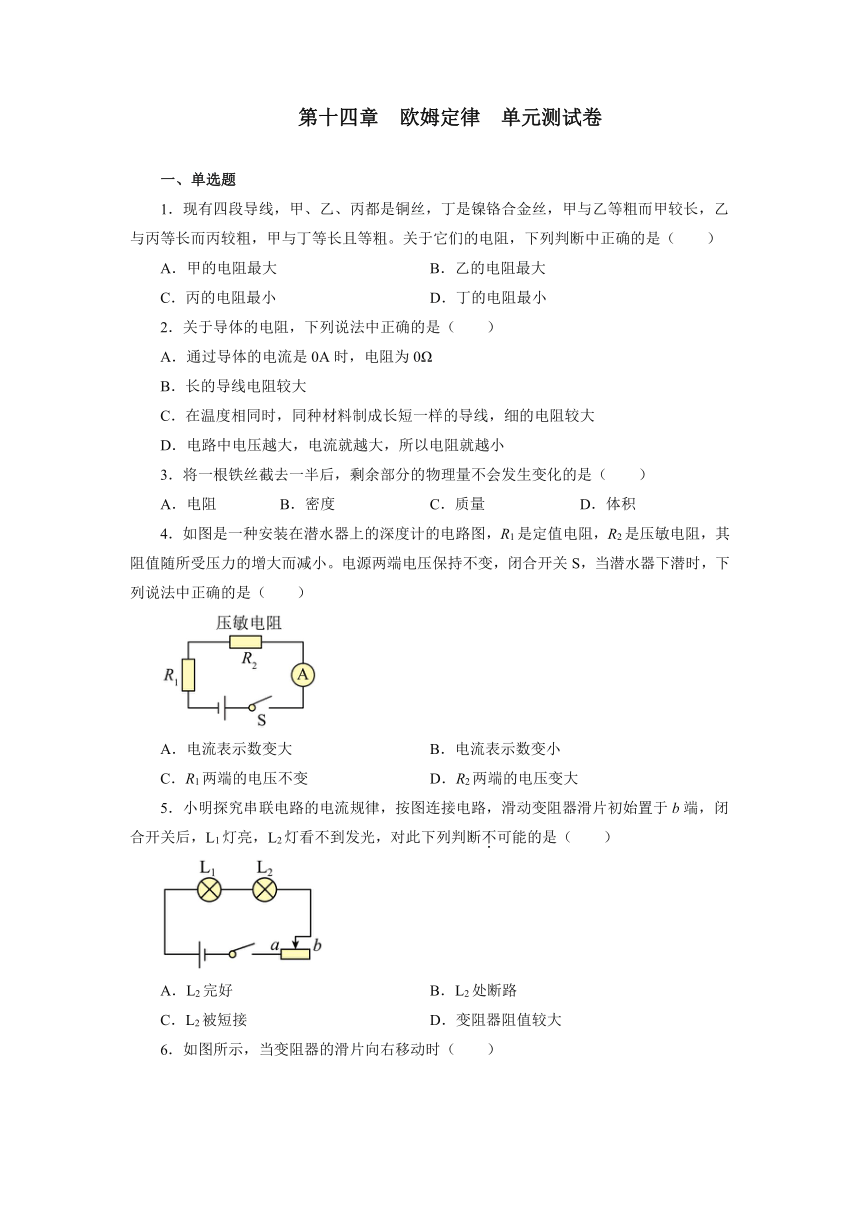

第十四章 欧姆定律 单元测试卷
一、单选题
1．现有四段导线，甲、乙、丙都是铜丝，丁是镍铬合金丝，甲与乙等粗而甲较长，乙与丙等长而丙较粗，甲与丁等长且等粗。关于它们的电阻，下列判断中正确的是（　　）
A．甲的电阻最大 B．乙的电阻最大
C．丙的电阻最小 D．丁的电阻最小
2．关于导体的电阻，下列说法中正确的是（　　）
A．通过导体的电流是0A时，电阻为0Ω
B．长的导线电阻较大
C．在温度相同时，同种材料制成长短一样的导线，细的电阻较大
D．电路中电压越大，电流就越大，所以电阻就越小
3．将一根铁丝截去一半后，剩余部分的物理量不会发生变化的是（　　）
A．电阻 B．密度 C．质量 D．体积
4．如图是一种安装在潜水器上的深度计的电路图，R1是定值电阻，R2是压敏电阻，其阻值随所受压力的增大而减小。电源两端电压保持不变，闭合开关S，当潜水器下潜时，下列说法中正确的是（　　）
A．电流表示数变大 B．电流表示数变小
C．R1两端的电压不变 D．R2两端的电压变大
5．小明探究串联电路的电流规律，按图连接电路，滑动变阻器滑片初始置于b端，闭合开关后，L1灯亮，L2灯看不到发光，对此下列判断不可能的是（　　）
A．L2完好 B．L2处断路
C．L2被短接 D．变阻器阻值较大

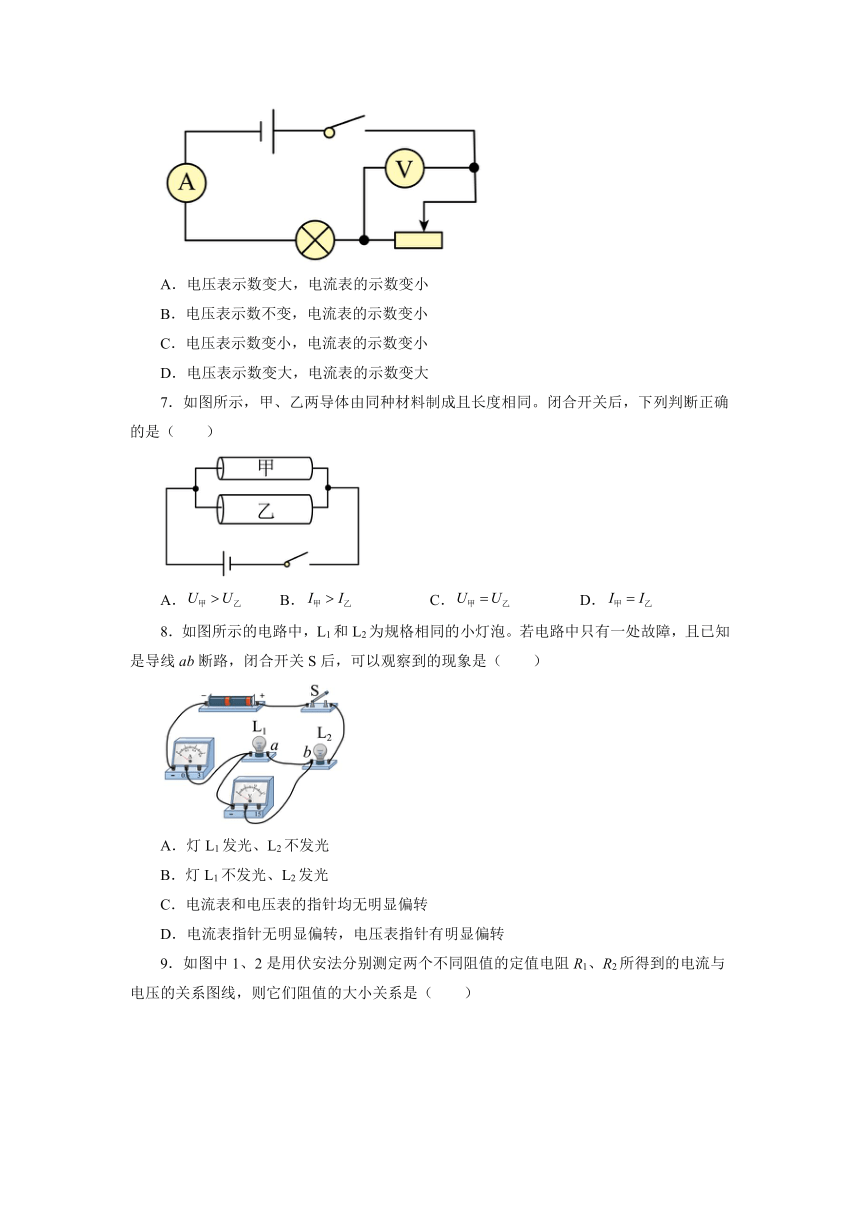

6．如图所示，当变阻器的滑片向右移动时（　　）
A．电压表示数变大，电流表的示数变小
B．电压表示数不变，电流表的示数变小
C．电压表示数变小，电流表的示数变小
D．电压表示数变大，电流表的示数变大
7．如图所示，甲、乙两导体由同种材料制成且长度相同。闭合开关后，下列判断正确的是（　　）
A． B． C． D．
8．如图所示的电路中，L1和L2为规格相同的小灯泡。若电路中只有一处故障，且已知是导线ab断路，闭合开关S后，可以观察到的现象是（　　）
A．灯L1发光、L2不发光
B．灯L1不发光、L2发光
C．电流表和电压表的指针均无明显偏转
D．电流表指针无明显偏转，电压表指针有明显偏转

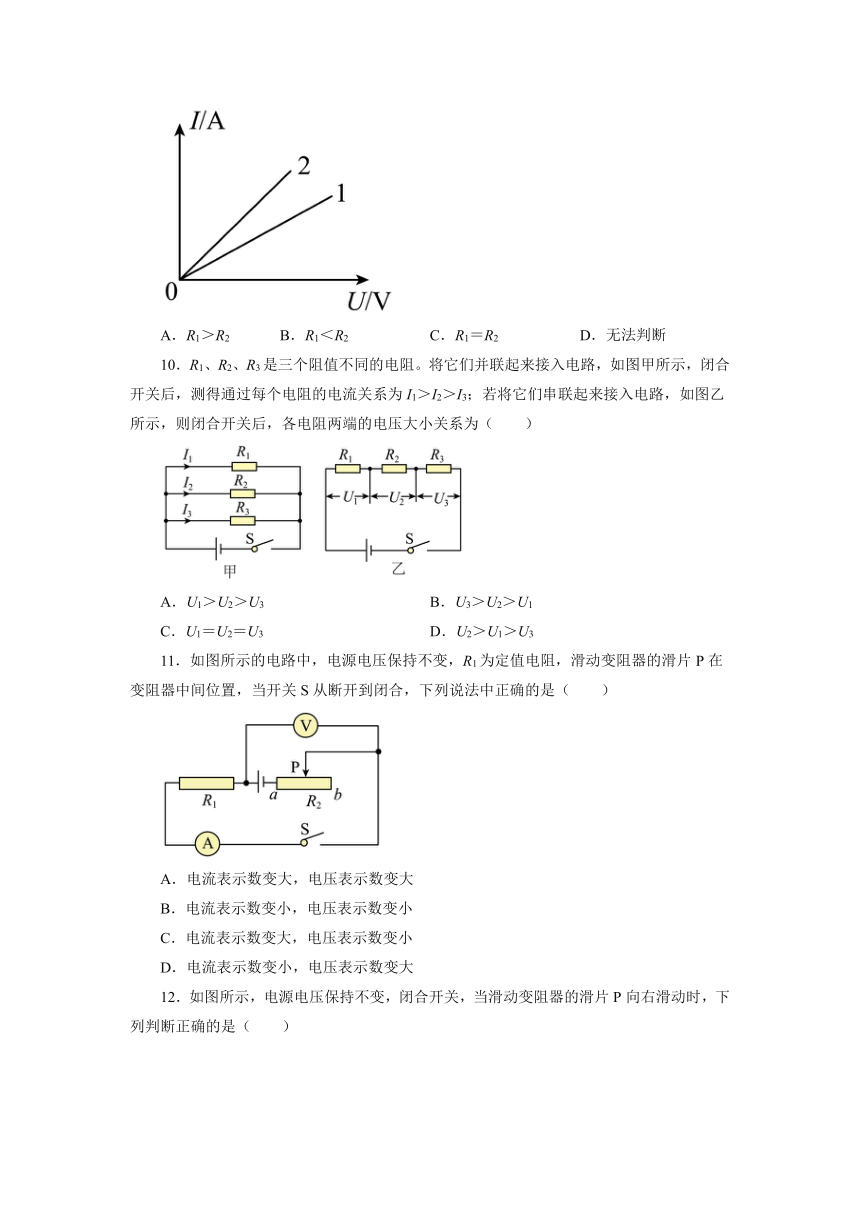

9．如图中1、2是用伏安法分别测定两个不同阻值的定值电阻R1、R2所得到的电流与电压的关系图线，则它们阻值的大小关系是（　　）
A．R1＞R2 B．R1＜R2 C．R1＝R2 D．无法判断
10．R1、R2、R3是三个阻值不同的电阻。将它们并联起来接入电路，如图甲所示，闭合开关后，测得通过每个电阻的电流关系为I1＞I2＞I3；若将它们串联起来接入电路，如图乙所示，则闭合开关后，各电阻两端的电压大小关系为（　　）
A．U1＞U2＞U3 B．U3＞U2＞U1
C．U1＝U2＝U3 D．U2＞U1＞U3
11．如图所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的滑片P在变阻器中间位置，当开关S从断开到闭合，下列说法中正确的是（　　）
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大

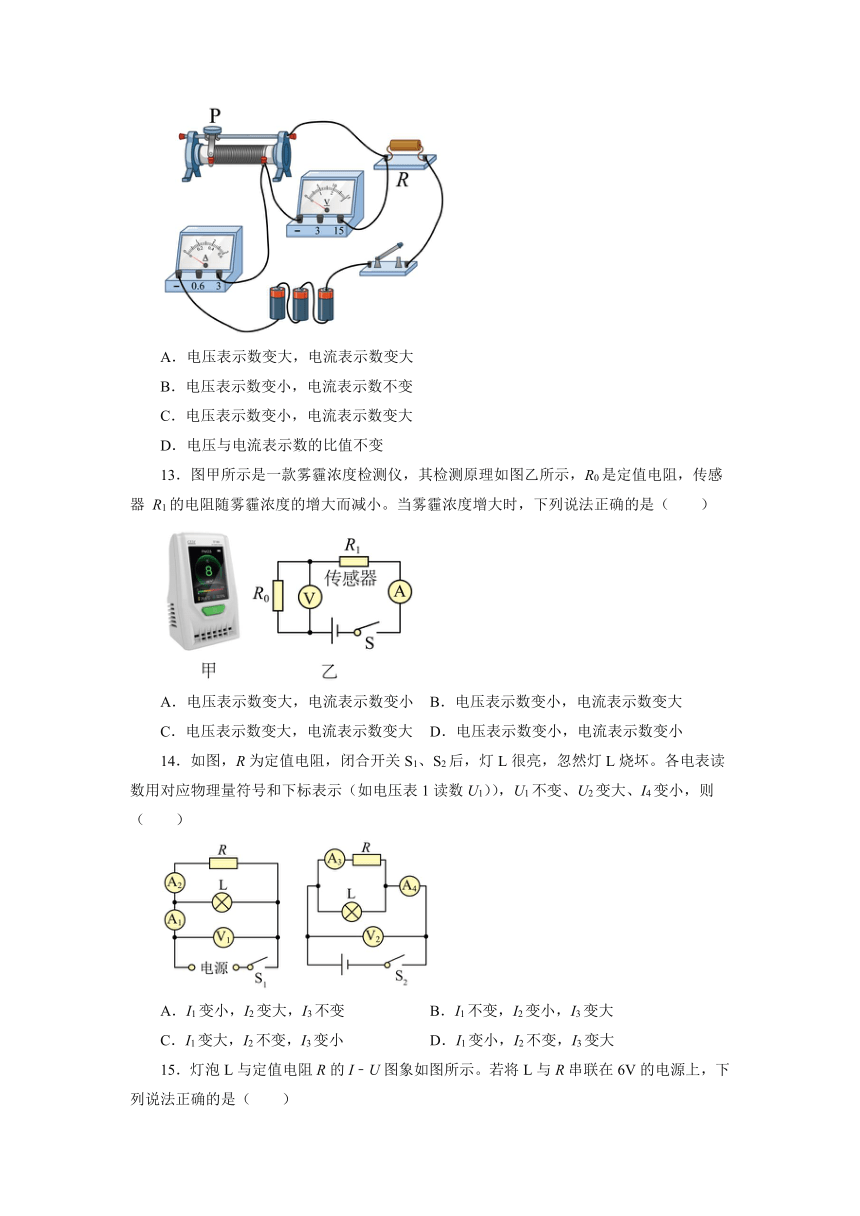

12．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（　　）
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数不变
C．电压表示数变小，电流表示数变大
D．电压与电流表示数的比值不变
13．图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器 R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（　　）
A．电压表示数变大，电流表示数变小 B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大 D．电压表示数变小，电流表示数变小
14．如图，R为定值电阻，闭合开关S1、S2后，灯L很亮，忽然灯L烧坏。各电表读数用对应物理量符号和下标表示（如电压表1读数U1）），U1不变、U2变大、I4变小，则（　　）
A．I1变小，I2变大，I3不变 B．I1不变，I2变小，I3变大
C．I1变大，I2不变，I3变小 D．I1变小，I2不变，I3变大

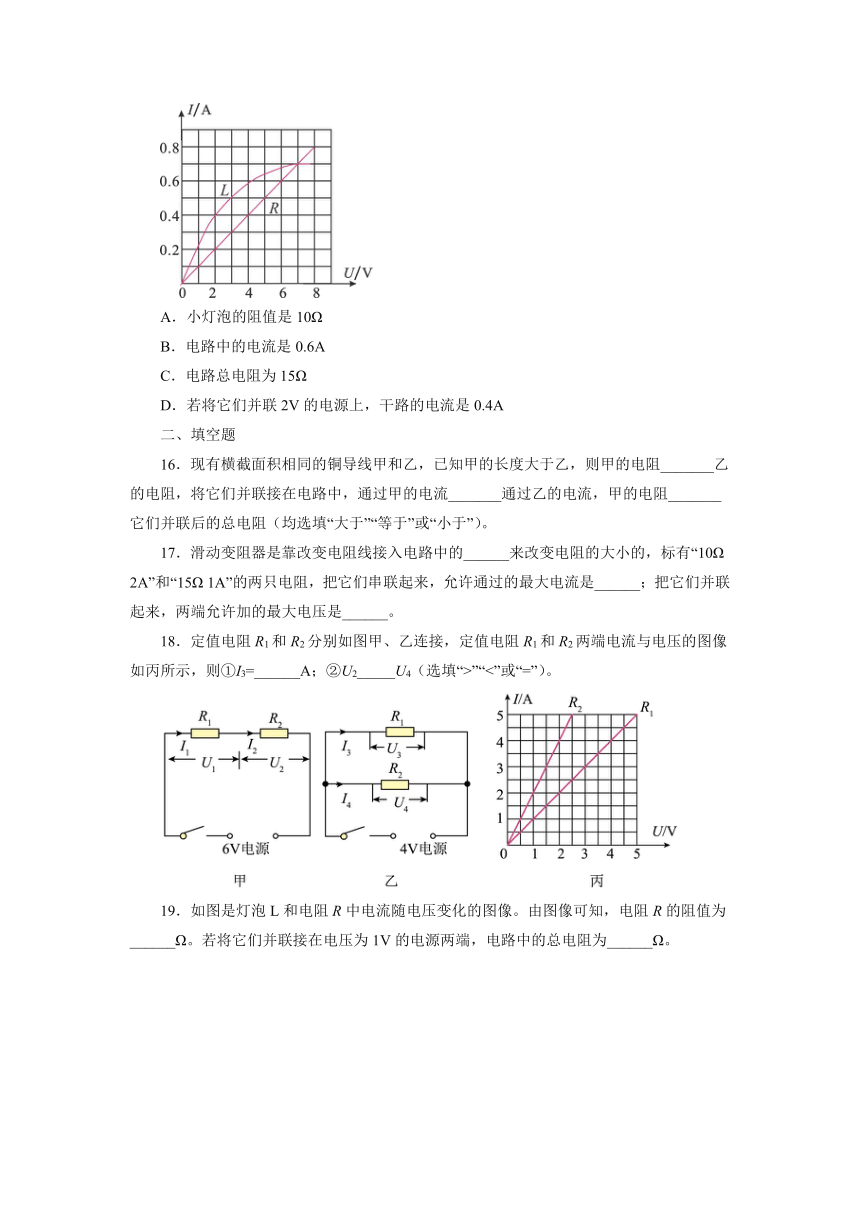

15．灯泡L与定值电阻R的I﹣U图象如图所示。若将L与R串联在6V的电源上，下列说法正确的是（　　）
A．小灯泡的阻值是10Ω
B．电路中的电流是0.6A
C．电路总电阻为15Ω
D．若将它们并联2V的电源上，干路的电流是0.4A
二、填空题
16．现有横截面积相同的铜导线甲和乙，已知甲的长度大于乙，则甲的电阻_______乙的电阻，将它们并联接在电路中，通过甲的电流_______通过乙的电流，甲的电阻_______它们并联后的总电阻（均选填“大于”“等于”或“小于”）。
17．滑动变阻器是靠改变电阻线接入电路中的______来改变电阻的大小的，标有“10Ω 2A”和“15Ω 1A”的两只电阻，把它们串联起来，允许通过的最大电流是______；把它们并联起来，两端允许加的最大电压是______。
18．定值电阻R1和R2分别如图甲、乙连接，定值电阻R1和R2两端电流与电压的图像如丙所示，则①I3=______A；②U2_____U4（选填“>”“<”或“=”）。
19．如图是灯泡L和电阻R中电流随电压变化的图像。由图像可知，电阻R的阻值为______Ω。若将它们并联接在电压为1V的电源两端，电路中的总电阻为______Ω。
20．如题图所示，电源电压不变，闭合开关，灯泡正常发光。用酒精灯对电阻丝加热，灯泡的亮度明显变暗，此时通过灯泡的电流变______，这个实验说明了电阻丝的电阻跟______有关，加热后其阻值变______。
21．图甲电路中，电源电压保持不变，R1为60Ω，电阻箱R2的示数如图乙所示，是_______Ω。当只闭合开关S1时，电流表示数为0.2A，则电源电压为_______V；若闭合S1、S2、S3，将R2阻值调大，则通过R3的电流将_______（选填“变大”、“变小”或“不变”）。
22．物理学中的仪器、仪表在生产、生活中有着广泛的应用。如图所示，汽车油量表实际上是一只_____表，当油箱内油量减少时，变阻器R连入电路的电阻变______。若电路中的保护电阻R1损坏，维修人员替换时用了一个阻值较小的电阻，那么该油量表的测量结果将______（选填“偏大”、“偏小”或“不变”）。
23．如图甲所示电路、电源为干电池，闭合开关，当旋钮式变阻器（结构如图乙所示，A、B、C为其接线柱）的金属滑片按顺时针方向转动时，发现小灯泡变暗，同时电流表示数增大。电压表示数减小。已知灯泡的伏安曲线如图丙。则此过程中旋钮式变阻器接入电路的电阻___________；流过旋钮式变阻器的电流__________（以上均选填“变大”“变小”或“不变”）
三、实验题
24．小飞在做“探究电压一定时，电流跟电阻之间的关系”实验时，准备了如下器材：电池组（电源电压为4.5V）、开关、阻值分别为5Ω、10Ω、20Ω的定值电阻、电流表、电压表、滑动变阻器（标有“20Ω 2A”）、导线若干。
（1）将如图实物图在虚线方框内画出对应的电路图______（要求滑片向右移动，连入电路中电阻变小）；
（2）按图连好电路，注意连接时开关要______，开关闭合之前要把滑动变阻器的滑片调到______；
（3）滑动变阻器的作用有两点：①______；②______；
（4）分别将5Ω、10Ω、20Ω的定值电阻连入电路，检查电路后闭合开关，调节滑动变阻器，使电压表示数保持2V不变，记下对应电流表的示数，填入表格。
次数 电阻R/Ω 电流I/A
1 5 0.4
2 10 0.2
3 20 0.1
由表格数据得出结论：______；
（5）张老师仔细查看了滑动变阻器的参数和小飞表格里的3次实验数据，判定小飞有一次实验数据是捏造的，请你帮张老师找出小飞哪次实验数据为捏造：第______次实验数据为捏造。并说明你判定的理由______。
25．如图所示，是研究电阻大小与什么因素有关的电路。木板上甲、乙、丙三根电阻线分别是铜线、镍铬合金线、镍铬合金线，长短粗细如图所示（甲丙导线粗细相同，乙比丙粗）。
（1）实验中，是通过观察______来粗略地比较AB间所接导线电阻大小的；
（2）若研究导体电阻与材料的关系，在A、B间先后接入的两根电阻线是______（填写序号“甲”、“乙”、“丙”）；
（3）若研究导体电阻与长度的关系，可把A接在3接线柱上，线头B先后接在乙的不同位置上来回______达到改变长度的目的；
（4）若把A、B分别接在5、6接线柱上，闭合开关，用酒精灯对丙进行加热，这种设想是研究______对电阻的影响。
26．小峰同学在“伏安法测电阻”的实验中：
（1）连接电路时，开关S应处于______状态，滑动变阻器的滑片P应放在电阻最______的位置。
（2）小峰同学连接了如图甲的电路。闭合开关，电流表______示数，电压表______示数。（两空均选填“有”或“无”）。
（3）他仔细检查电路，发现有一根导线连接错误，请你在图甲中错误的导线上画“×”并用笔画线代替导线画出正确的一根连接导线______。
（4）正确连接电路后。闭合开关，调节滑动变阻器滑片P，当电压表的示数为2V时，观察到电流表示数如图乙所示，他记下数据为______，并算出电阻R的阻值为______Ω。
（5）同组小斌同学继续向______（选填“A”或“B”）端移动滑片P，适当增大电阻两端的电压，并进行了多次测量计算电阻的平均值从而减小实验误差。
四、计算题
27．在图所示的电路中，电源电压恒定不变，R1的阻值为30欧，变阻器R2上标有“20Ω 2A”字样。将变阻器R2的滑片P移到某一位置后，闭合电键S，通过R1的电流为0.2安，电流表A2的示数为如图所示。求：
（1）电源电压U；
（2）通过电阻R2的电流；
（3）继续移动滑动变阻器R2的滑片P，则电流表A2示数的最大变化量 。
28．有一种亮度可以调节的小台灯。其电路如图甲所示，电源电压为24V，当灯泡L两端的电压为24V时，灯泡正常发光。通过灯泡L的电流跟其两端电压的关系如图乙所示。
（1）当灯泡正常发光时，灯丝的电阻为多少？
（2）调节滑动变阻器R，使灯泡的实际电流为0.2A，灯泡两端的电压是多少？
（3）在（2）中，滑动变阻器R连入电路的阻值是多少？
参考答案
1．C
2．C
3．B
4．A
5．B
6．A
7．C
8．D
9．A
10．B
11．C
12．C
13．C
14．D
15．C
16．大于 小于 大于
17．长度 1A 15V
18．4 <
19．20 5
20．小 温度 大
21．120 36 不变
22．电流 大 偏大
23．变小 变大
24． 断开 最左端 保护电路 保持电阻两端的电压不变 在电压不变时，通过导体的电流和导体的电阻成反比 3 电路的最小电流为0.1125A，滑动变阻器无法调节定值电阻两端的电压不变
25．灯泡亮度 甲、丙 移动 温度
26．断开 大 无 有 如图：
0.2A 10 A
27．（1）6V；（2）0.8A；（3）1.7A
28．（1）60Ω；（2）6V；（3）90Ω
