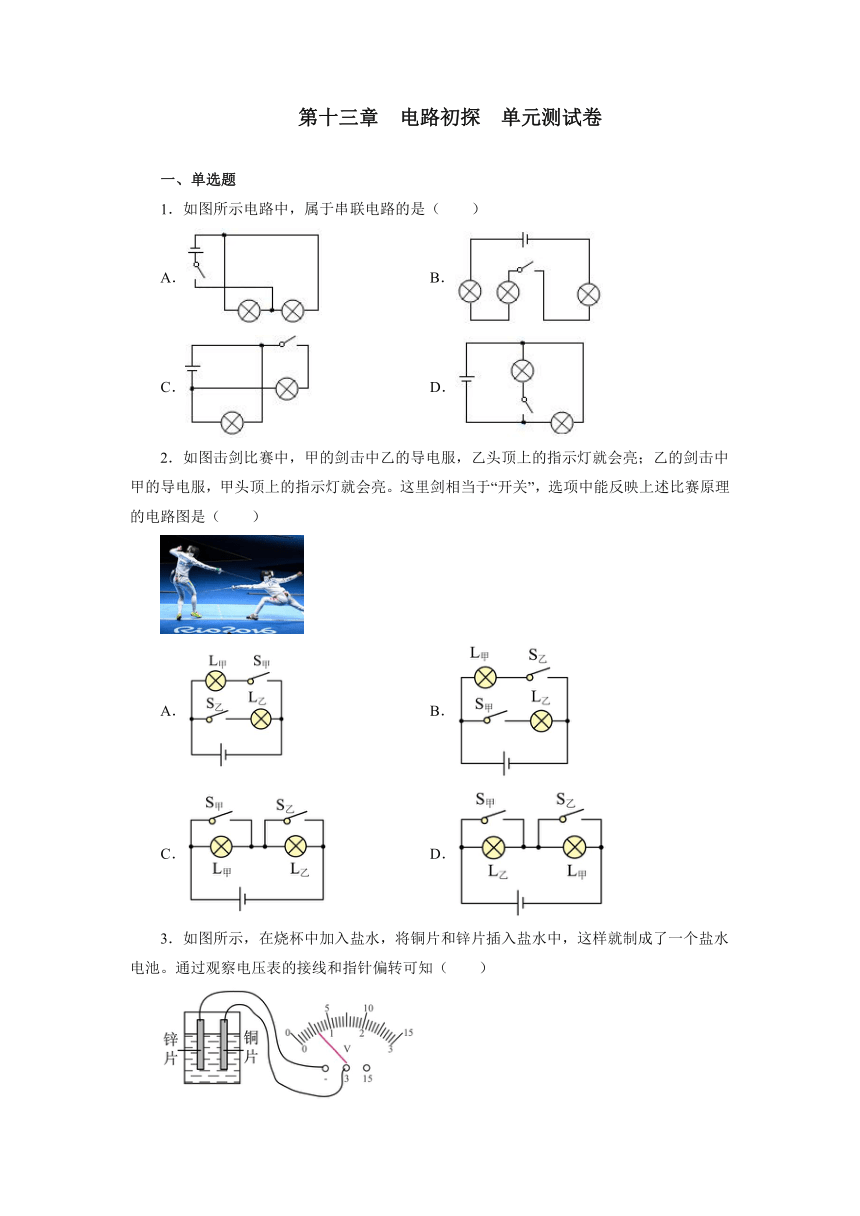

第十三章 电路初探 单元测试卷
一、单选题
1．如图所示电路中，属于串联电路的是（　　）
A． B． C． D．
2．如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（　　）
A． B． C． D．
3．如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，这样就制成了一个盐水电池。通过观察电压表的接线和指针偏转可知（　　）
A．锌片是盐水电池的正极 B．铜片是盐水电池的正极
C．电压表的示数为3V D．电压表的示数为0.6A

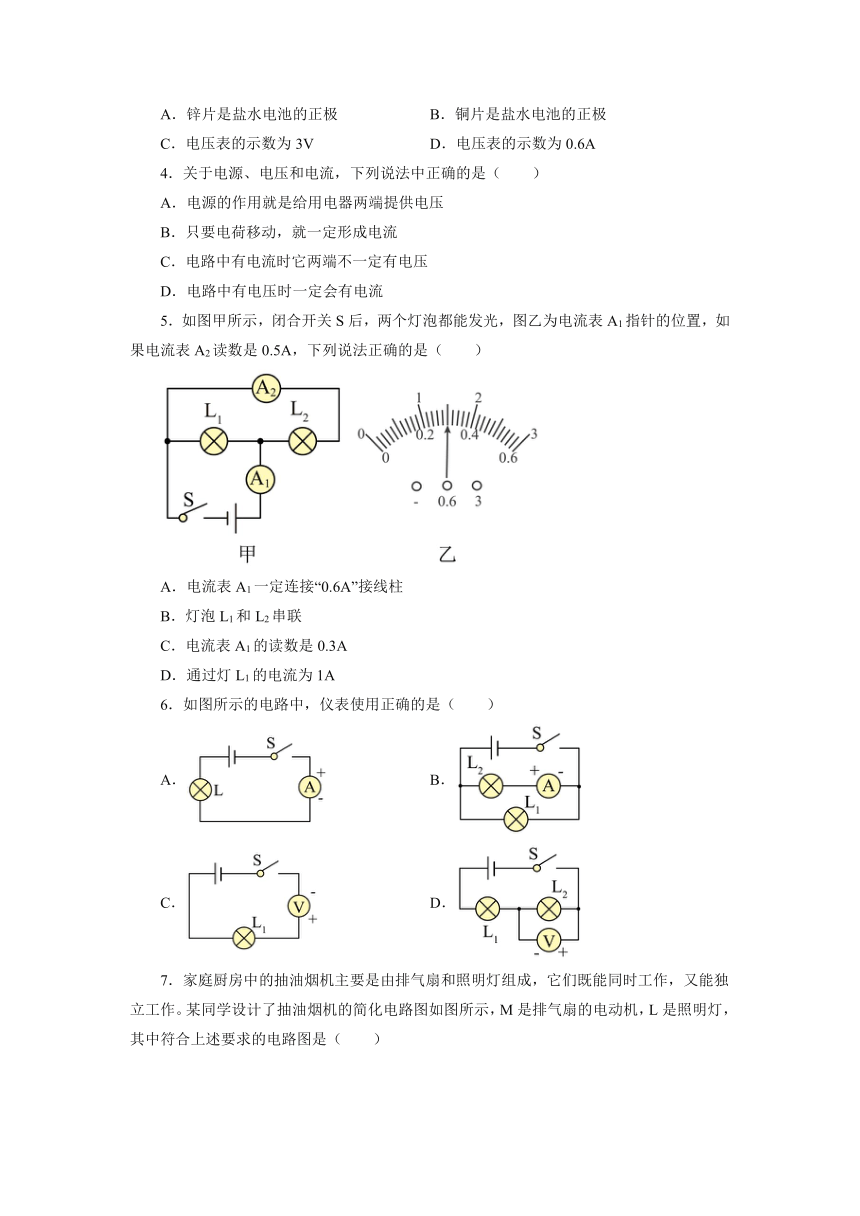

4．关于电源、电压和电流，下列说法中正确的是（　　）
A．电源的作用就是给用电器两端提供电压
B．只要电荷移动，就一定形成电流
C．电路中有电流时它两端不一定有电压
D．电路中有电压时一定会有电流
5．如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.5A，下列说法正确的是（　　）
A．电流表A1一定连接“0.6A”接线柱
B．灯泡L1和L2串联
C．电流表A1的读数是0.3A
D．通过灯L1的电流为1A
6．如图所示的电路中，仪表使用正确的是（　　）
A． B．
C． D．

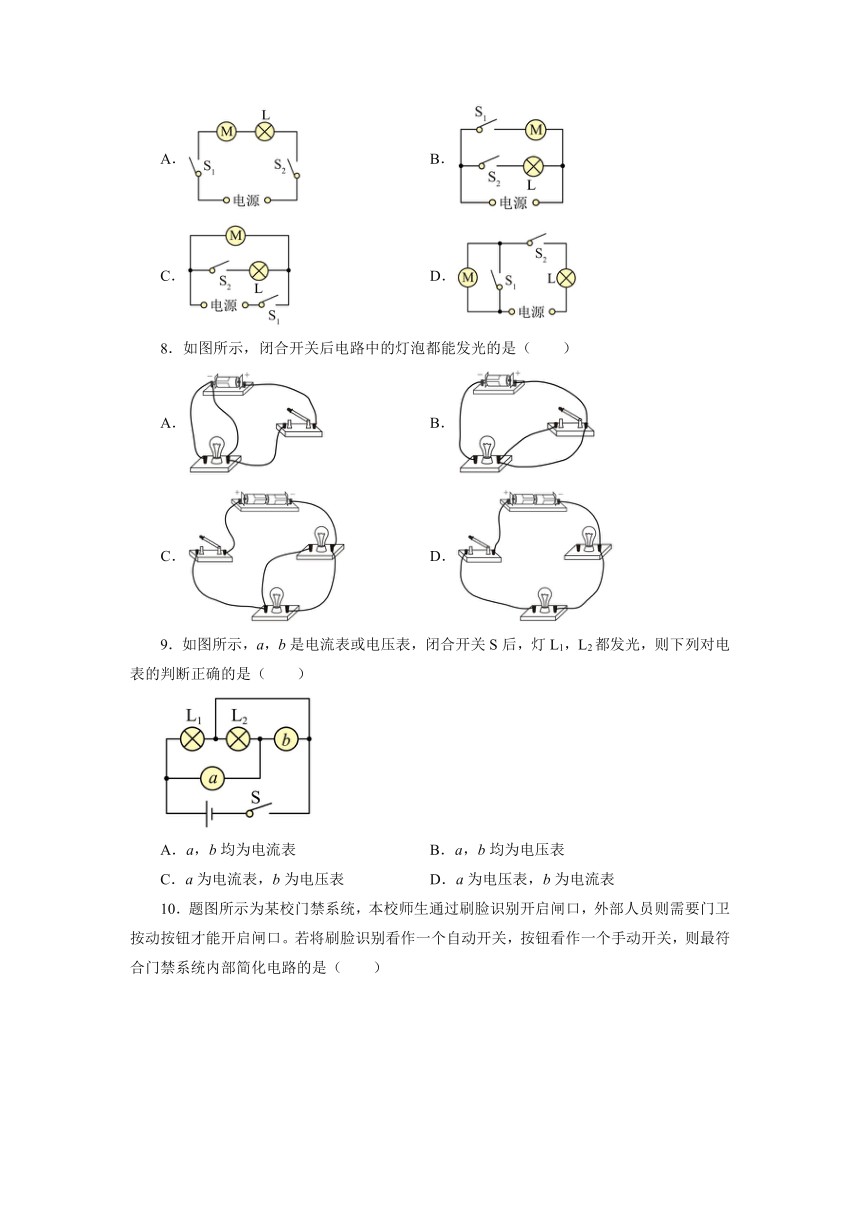

7．家庭厨房中的抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能独立工作。某同学设计了抽油烟机的简化电路图如图所示，M是排气扇的电动机，L是照明灯，其中符合上述要求的电路图是（　　）
A． B．
C． D．
8．如图所示，闭合开关后电路中的灯泡都能发光的是（　　）
A． B． C． D．
9．如图所示，a，b是电流表或电压表，闭合开关S后，灯L1，L2都发光，则下列对电表的判断正确的是（　　）
A．a，b均为电流表 B．a，b均为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表

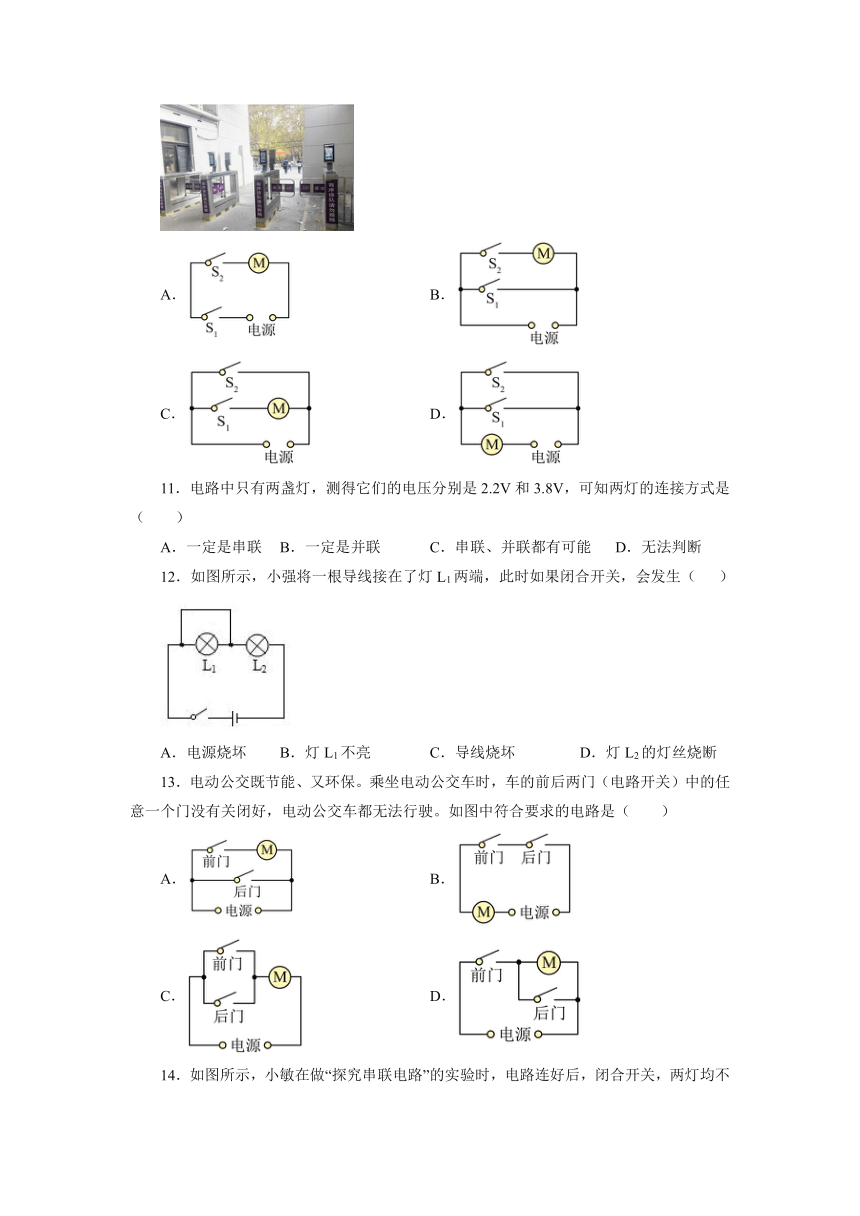

10．题图所示为某校门禁系统，本校师生通过刷脸识别开启闸口，外部人员则需要门卫按动按钮才能开启闸口。若将刷脸识别看作一个自动开关，按钮看作一个手动开关，则最符合门禁系统内部简化电路的是（　　）
A． B．
C． D．
11．电路中只有两盏灯，测得它们的电压分别是2.2V和3.8V，可知两灯的连接方式是（　　）
A．一定是串联 B．一定是并联 C．串联、并联都有可能 D．无法判断
12．如图所示，小强将一根导线接在了灯L1两端，此时如果闭合开关，会发生（ ）
A．电源烧坏 B．灯L1不亮 C．导线烧坏 D．灯L2的灯丝烧断
13．电动公交既节能、又环保。乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。如图中符合要求的电路是（ ）
A． B．
C． D．

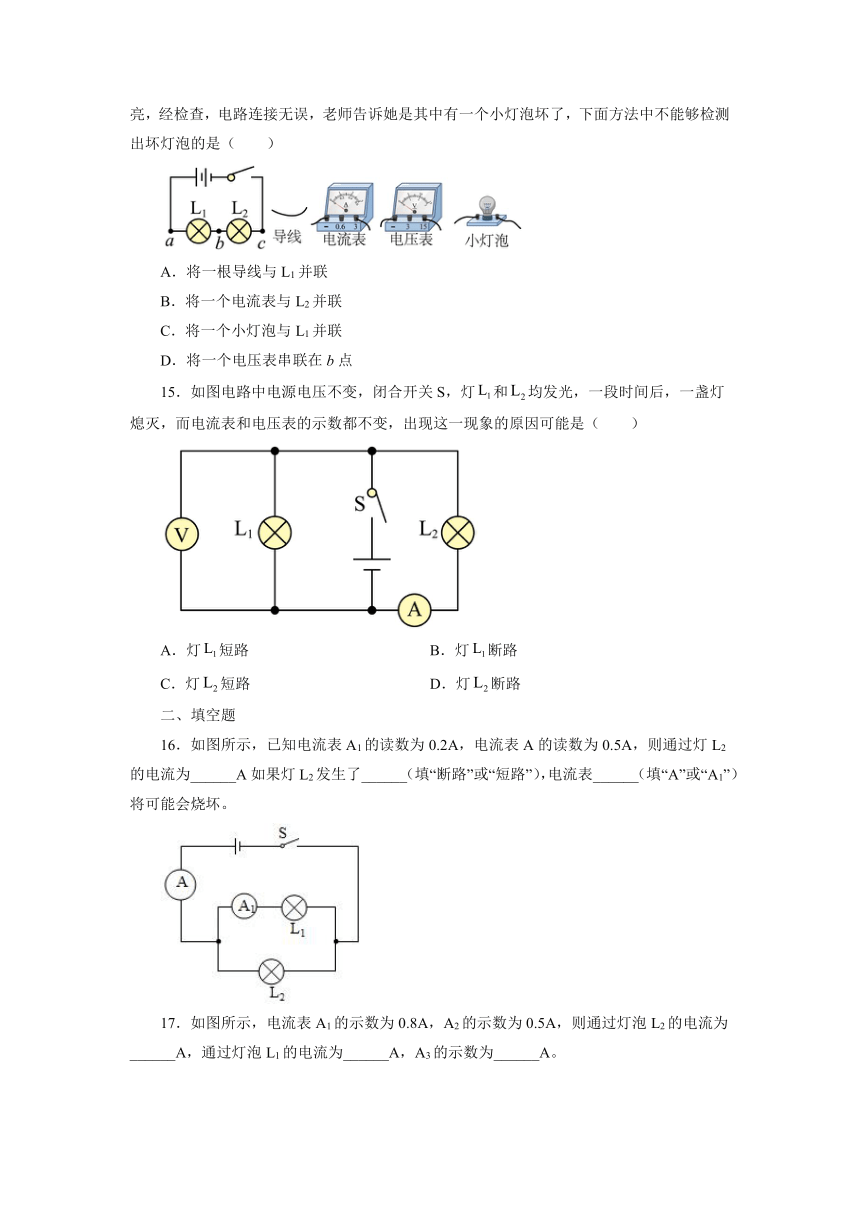

14．如图所示，小敏在做“探究串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法中不能够检测出坏灯泡的是（　　）
A．将一根导线与L1并联
B．将一个电流表与L2并联
C．将一个小灯泡与L1并联
D．将一个电压表串联在b点
15．如图电路中电源电压不变，闭合开关S，灯和均发光，一段时间后，一盏灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（　　）
A．灯短路 B．灯断路
C．灯短路 D．灯断路
二、填空题
16．如图所示，已知电流表A1的读数为0.2A，电流表A的读数为0.5A，则通过灯L2的电流为______A如果灯L2发生了______（填“断路”或“短路”），电流表______（填“A”或“A1”）将可能会烧坏。
17．如图所示，电流表A1的示数为0.8A，A2的示数为0.5A，则通过灯泡L2的电流为______A，通过灯泡L1的电流为______A，A3的示数为______A。
18．如图所示电路，只闭合开关___________时，L1和L2组成串联电路；闭合开关___________时，L1和L2组成并联电路。
19．如图所示，闭合开关S后小灯泡L1、L2均发光，一段时间后，有一个小灯泡熄灭，而电压表V有示数，则电路中出现的故障是______。
20．如图所示是某一定时炸弹的简化电路（计时器自身阻值不计），则该炸弹的原理是在计时器倒计时结束后自动______（填“闭合”或“断开”）所在电路，拆弹专家必须在倒计时结束前剪断______（填“红线”或“蓝线”）来确保炸弹不爆炸。
21．汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时亮，同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两转向灯在电路中的连接方式为______（填“串联”或“并联”）连接，转向横杆相当于电路中的______。细心的同学发现：节日小彩灯中若有一个熄灭后，其它灯依然发光，但若取下一个彩灯，则整串灯都会熄灭，小彩灯的连接方式是______。实验用电灯泡正常工作时的电流约为0.2A＝______mA。
22．如图是电冰箱的简化电路图，图中“M”是电冰箱机内的电动机，L是电冰箱内的照明灯，它们是______联的。当冰箱正常工作时，打开冰箱门，开关S2将自动______（选填“断开”或“闭合”）。
23．如图所示，电源电压保持不变，当开关S1断开，S2闭合时，电压表示数为；当开关S1闭合，S2断开时，电压表示数为3V；则两端电压是______V，两端电压______V，电源电压是______V。
三、作图题
24．某实验小组课外练习串并联实物接线如图，两个开关闭合后电动机和灯泡都能正常工作，请在方框里画出其对应电路图。
25．如图使用笔画线代替导线完成电路。要求：两灯并联，开关控制干路，电流表测量灯泡电流，导线不能交叉。
26．根据电路图连接实物图。
四、实验题
27．在探究“并联电路的电流特点”的实验中。
（1）实验电路图如图甲所示，请根据电路图用笔画线代替导线将图乙中的实物电路连接完整；（_______）
（2）实验时应选择规格 ___________（选填“相同”或“不相同”）的两个小灯泡；
（3）连接电路过程中，开关应处于 ___________（选填“闭合”或“断开”）状态；
（4）测出通过灯L1的电流I1=0.5A，通过灯L2的电流I2=0.3A。当测量通过干路电流I时，需要注意的操作事项是 ___________；正确测量的结果如图丙所示，则I=___________A。
28．小明同学对串联电路中电压的规律进行了如下探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）
（1）按上图所示的电路图连接电路；
（2）闭合开关，排除故障，用电压表测出两端的电压；
（3）在测两端的电压时，小明为了节省时间，准备采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压，得出结论。
（交流与评估）
（1）在连接电路时，开关必须______ ；
（2）闭合开关，测电压时发现电压表示数为零，则电路故障可能是：______或______ ；
（3）小明准备采用的方法______（选填“能”或“不能”）测出两端的电压，因为这种测法会使______ ；
（4）方法改进后，分别测出AB、BC和AC间的电压并记录在上面的表格中，小明分析实验数据得出的结论是：串联电路总电压等于各用电器两端电压之和。此探究过程存在的不足之处是______。
29．如图“探究串联电路电流特点”的实验电路图。
电流表的位置 A B C
电流I/A 0.3 1.5 0.3
（1）实验中选择两个小灯泡的规格是______的（填“相同”或“不同”）；
（2）上表是某同学实验中的一组数据：指出上述表格所记录的数据中，明显错误的数值是______，造成错误的原因是______。
参考答案
1．B
2．B
3．B
4．A
5．D
6．B
7．B
8．C
9．C
10．D
11．A
12．B
13．B
14．D
15．B
16．0.3 短路 A
17．0.5 0.3 0.8
18．S1 S2、S3，断开S1
19．L1短路
20．断开 蓝线
21．并联 开关 串联 200
22．并 闭合
23．3 1.5 4.5
24．
25．
26．
27． 不相同 断开 电流表需要换用大量程 0.8
28．断开 短路 断路 不能 电压表的正负接线柱接反 只进行了一次实验，结论具有片面性
29．不同 1.5 选用小量程却按大量程读数了
