人教版九年级物理全一册第十九章 生活用电 测试卷（word版含答案）

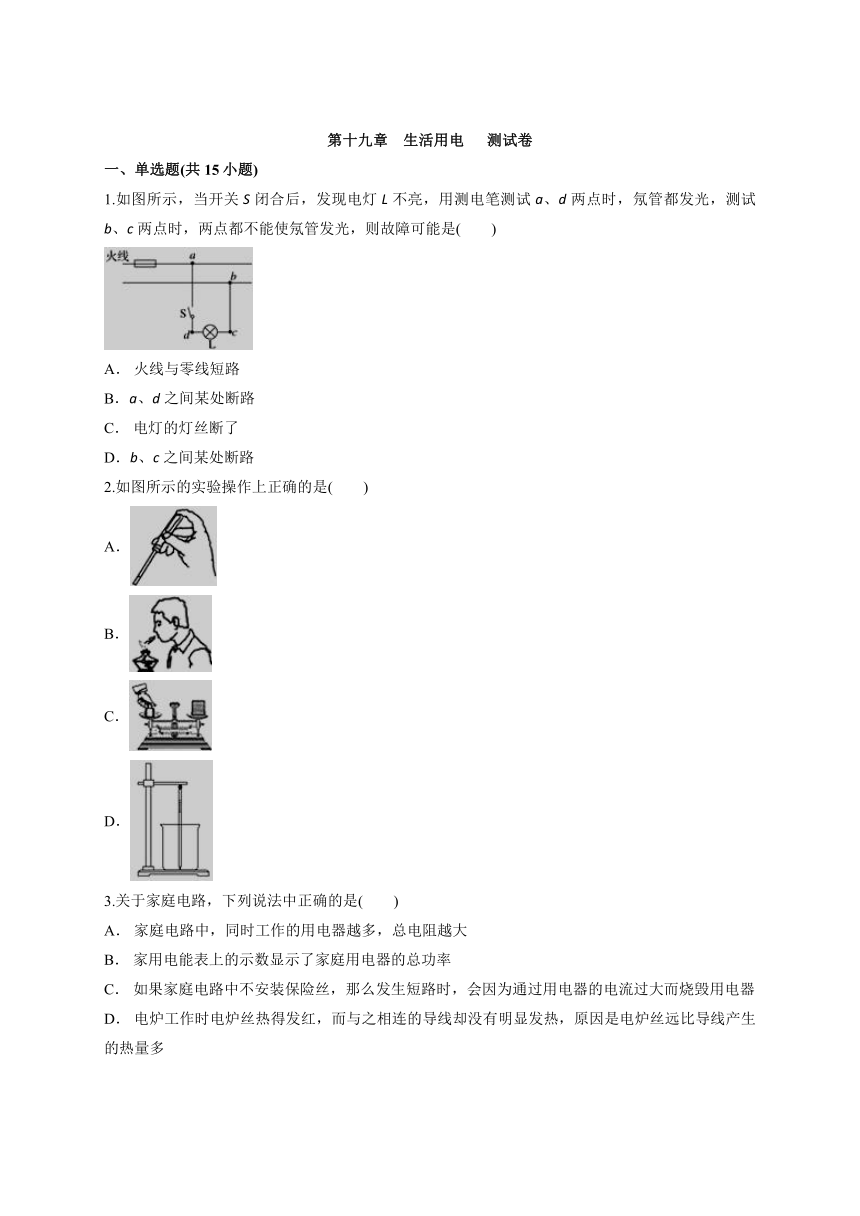

第十九章 生活用电 测试卷
一、单选题(共15小题)
1.如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试a、d两点时，氖管都发光，测试b、c两点时，两点都不能使氖管发光，则故障可能是(　　)
A． 火线与零线短路
B．a、d之间某处断路
C． 电灯的灯丝断了
D．b、c之间某处断路
2.如图所示的实验操作上正确的是(　　)
A．
B．
C．
D．
3.关于家庭电路，下列说法中正确的是(　　)
A． 家庭电路中，同时工作的用电器越多，总电阻越大
B． 家用电能表上的示数显示了家庭用电器的总功率
C． 如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D． 电炉工作时电炉丝热得发红，而与之相连的导线却没有明显发热，原因是电炉丝远比导线产生的热量多

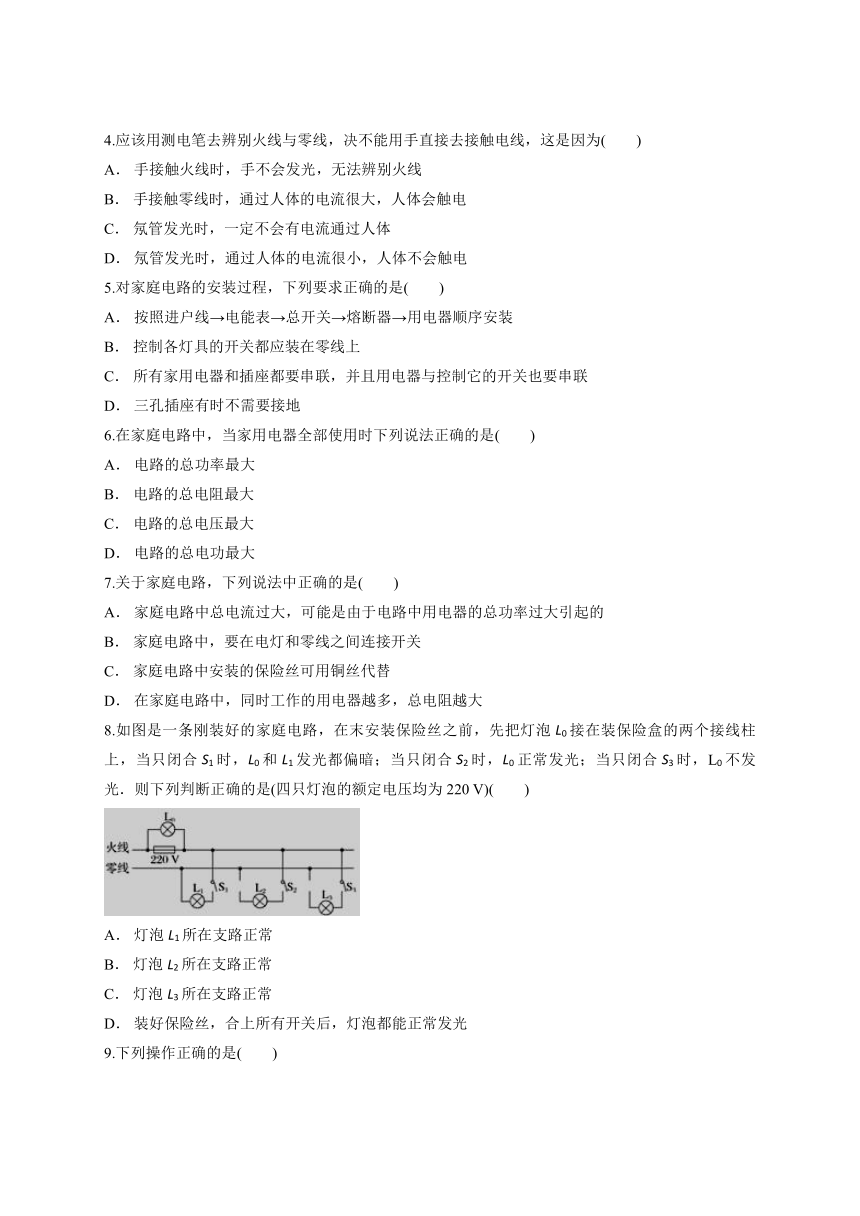

4.应该用测电笔去辨别火线与零线，决不能用手直接去接触电线，这是因为(　　)
A． 手接触火线时，手不会发光，无法辨别火线
B． 手接触零线时，通过人体的电流很大，人体会触电
C． 氖管发光时，一定不会有电流通过人体
D． 氖管发光时，通过人体的电流很小，人体不会触电
5.对家庭电路的安装过程，下列要求正确的是(　　)
A． 按照进户线→电能表→总开关→熔断器→用电器顺序安装
B． 控制各灯具的开关都应装在零线上
C． 所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D． 三孔插座有时不需要接地
6.在家庭电路中，当家用电器全部使用时下列说法正确的是(　　)
A． 电路的总功率最大
B． 电路的总电阻最大
C． 电路的总电压最大
D． 电路的总电功最大
7.关于家庭电路，下列说法中正确的是(　　)
A． 家庭电路中总电流过大，可能是由于电路中用电器的总功率过大引起的
B． 家庭电路中，要在电灯和零线之间连接开关
C． 家庭电路中安装的保险丝可用铜丝代替
D． 在家庭电路中，同时工作的用电器越多，总电阻越大
8.如图是一条刚装好的家庭电路，在末安装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是(四只灯泡的额定电压均为220 V)(　　)
A． 灯泡L1所在支路正常
B． 灯泡L2所在支路正常
C． 灯泡L3所在支路正常
D． 装好保险丝，合上所有开关后，灯泡都能正常发光

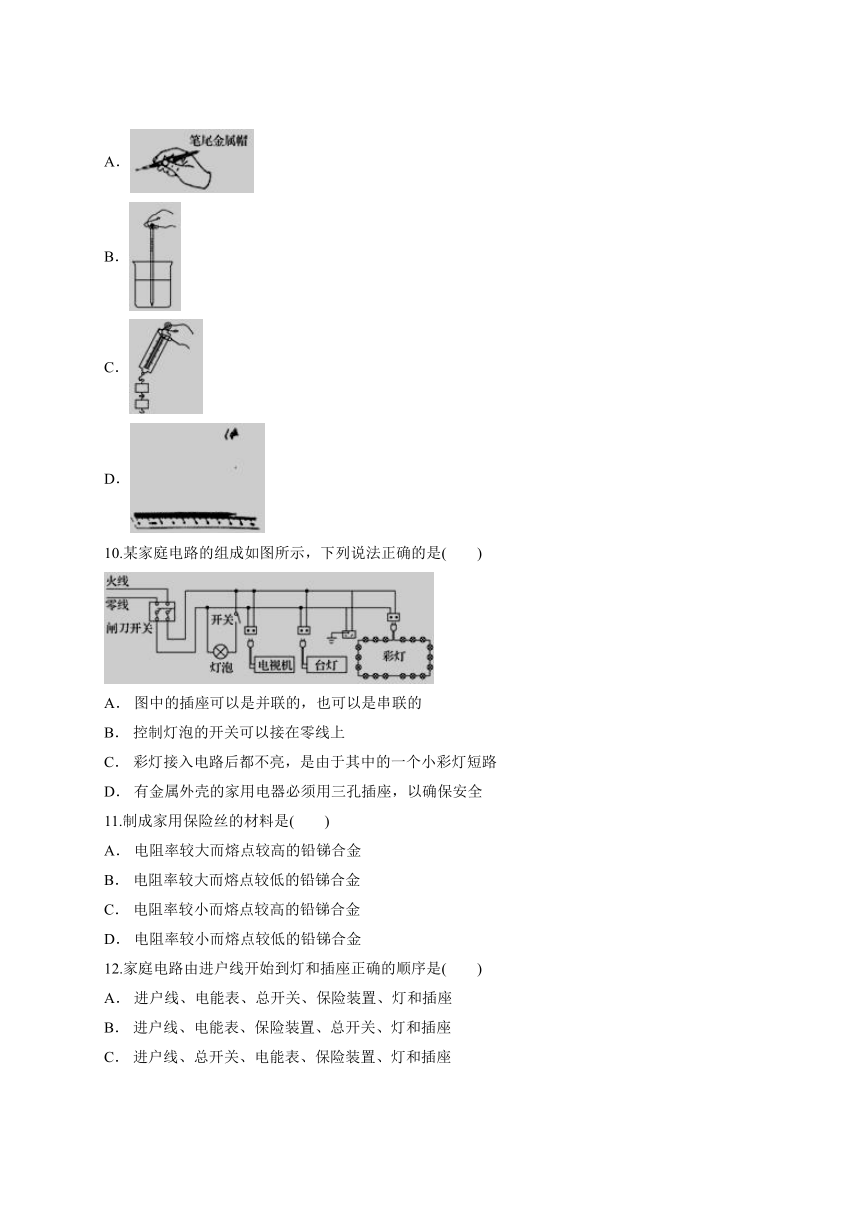

9.下列操作正确的是(　　)
A．
B．
C．
D．
10.某家庭电路的组成如图所示，下列说法正确的是(　　)
A． 图中的插座可以是并联的，也可以是串联的
B． 控制灯泡的开关可以接在零线上
C． 彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D． 有金属外壳的家用电器必须用三孔插座，以确保安全
11.制成家用保险丝的材料是(　　)
A． 电阻率较大而熔点较高的铅锑合金
B． 电阻率较大而熔点较低的铅锑合金
C． 电阻率较小而熔点较高的铅锑合金
D． 电阻率较小而熔点较低的铅锑合金
12.家庭电路由进户线开始到灯和插座正确的顺序是(　　)
A． 进户线、电能表、总开关、保险装置、灯和插座
B． 进户线、电能表、保险装置、总开关、灯和插座
C． 进户线、总开关、电能表、保险装置、灯和插座

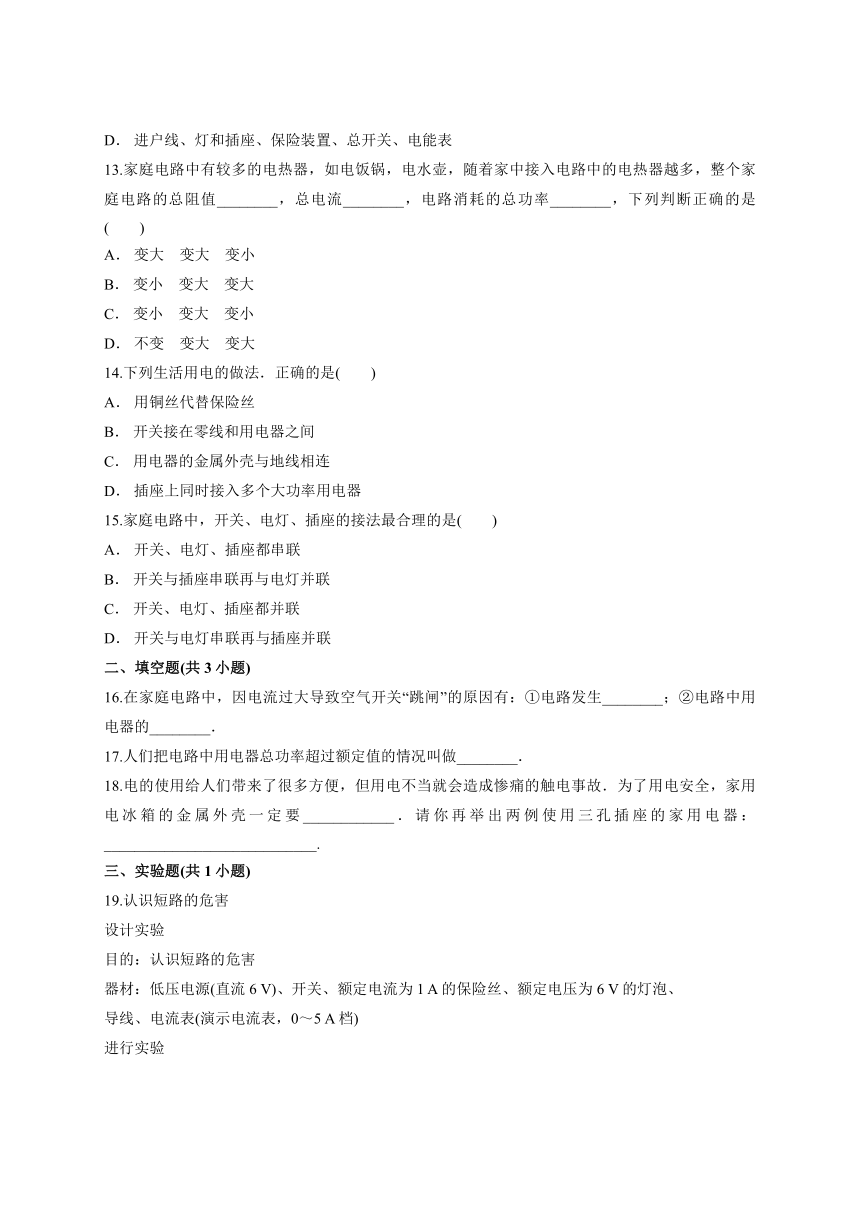

D． 进户线、灯和插座、保险装置、总开关、电能表
13.家庭电路中有较多的电热器，如电饭锅，电水壶，随着家中接入电路中的电热器越多，整个家庭电路的总阻值________，总电流________，电路消耗的总功率________，下列判断正确的是(　　)
A． 变大　变大　变小
B． 变小　变大　变大
C． 变小　变大　变小
D． 不变　变大　变大
14.下列生活用电的做法．正确的是(　　)
A． 用铜丝代替保险丝
B． 开关接在零线和用电器之间
C． 用电器的金属外壳与地线相连
D． 插座上同时接入多个大功率用电器
15.家庭电路中，开关、电灯、插座的接法最合理的是(　　)
A． 开关、电灯、插座都串联
B． 开关与插座串联再与电灯并联
C． 开关、电灯、插座都并联
D． 开关与电灯串联再与插座并联
二、填空题(共3小题)
16.在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：①电路发生________；②电路中用电器的________．
17.人们把电路中用电器总功率超过额定值的情况叫做________．
18.电的使用给人们带来了很多方便，但用电不当就会造成惨痛的触电事故．为了用电安全，家用电冰箱的金属外壳一定要____________．请你再举出两例使用三孔插座的家用电器：____________________________.
三、实验题(共1小题)
19.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验

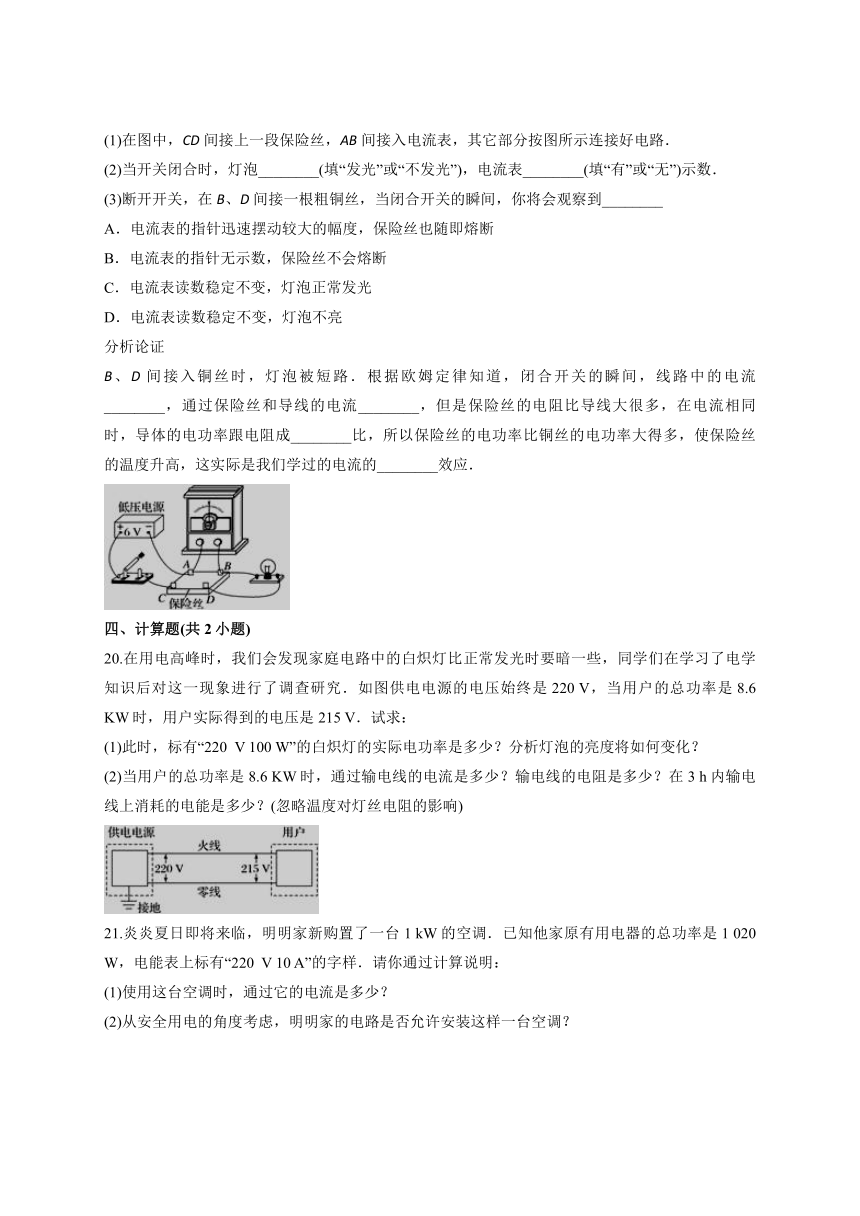

(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)
20.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
21.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
答案解析
1.【答案】C
【解析】如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在a、d两处时，氖管都发光，说明a、d都与火线连通；测b、c两点时，氛管都不发光，说明b、c处不与火线连通，则故障可能是c、d之间发生了断路，故选项C符合题意．
2.【答案】A
【解析】A、用测电笔来鉴别火线与零线．使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光．
B、熄灭酒精灯的方法是用灯帽盖灭，不能用嘴吹灭，故B错；
C、托盘天平称量物质时要左物右码，故C错；
D、测量液体温度的时候，温度计的玻璃泡不能接触到容器的底和侧壁，故D错误；
3.【答案】D
【解析】A、家庭电路中，同时工作的用电器越多，并联的用电器越多，总电阻越小，故A错误；
B、家庭电路中的电能表上的示数显示了家庭电路的总电能，故B错误；
C、如果庭电路中不安装保险丝，当发生短路时，电流不会通过用电器，此时导线中电流过大会引发火灾，所以C错误；
D、电炉在使用时，电炉丝和导线串联，即I电炉丝＝I导线，通电时间t相同，根据焦耳定律公式Q＝I2Rt可知，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象，故D正确．
4.【答案】D
【解析】A、当手接触火线时，由于火线与大地之间的电压为220 V，而人体安全的电压是不高于36 V，因此手直接接触火线，人会有生命危险；
B、手只接触零线时，由于零线与大地之间的电压为0，不会有电流通过人体；
CD、用测电笔测量火线时，加在测电笔和人之间的电压是220 V，测电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，测电笔的电阻很大，分担的电压很大，人分担的电压很小电流很小，电压不高于36 V，不会对人造成危害．
5.【答案】A
【解析】A、根据家庭电路的组成可知，家庭电路的连接要按照进户线→电能表→总开关一熔断器一用电器的安装顺序，故A正确；
B、为了安全，控制用电器的开关都应该连接在火线和用电器之间，故B错误；
C、插座也是接用电器的，家庭电路各用电器间互不干扰，所以用电器和各插座之间应该是并联，用电器和它的开关应该是串联，故C错误；
D、三孔插座的接法：左零右火中接地，三孔插座的接地线要保证良好接地，以防外壳带电，危及人身安全．故D错误．
6.【答案】A
【解析】A、并联的支路最多时，功率最大，故A正确；
B、并联支路越多，总电阻越小，故B错误；
C、家庭电路电压不随用电器而变，总是220 V，故C错误；
D、用电器工作的时间不确定，无法说电功大小，故错误．
7.【答案】A
【解析】A、家庭电流中电流过大总共有2个原因：短路和总功率过大．当用电器总功率过大时，根据公式P＝UI，家庭电路电压U＝220 V一定，所以用电功率P越大，电流I就会非常大．当导线短路时，电流直接通过导线，由于导线电阻很小，导致电流过大，故A正确．
B、家庭电路中，要在电灯和火线之间连接开关，所以B错误；
C、家庭电路中安装的保险丝不能用铜丝代替，防止电流过大时，烧坏用电器，故C选项错误；
D、在家庭电路中，同时工作的用电器越多，总电阻越小，故D错误．
8.【答案】A
【解析】A、当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；
B、当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；
C、当只闭合S3时，L3不发光，说明L3所在支路断路，故C错误；
D、根据上述分析可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误．
9.【答案】D
【解析】A、使用试电笔时，手必须接触笔尾的金属体，图中没有接触，故A错误；
B、温度计在测量液体的温度时，玻璃泡不能接触容器底，故B错误；
C、弹簧测力计在测量物体重力时，测力计必须要在竖直方向上，故C错误；
D、用刻度尺测量物体的长度时，读数时视线要与刻度尺的刻度垂直，故D正确．.
10.【答案】D
【解析】A、家庭电路中的用电器和插座之间应该是并联，不可以是串联，故A错．
B、控制灯泡的开关应该接在火线上；故B错．
C、小彩灯之间是串联，所以如果有一个小彩灯短路，其他的彩灯是能够发光；故C错．
D、有金属外壳的家用电器必须使用三孔插座；故D正确．
11.【答案】B
【解析】保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作，故选项B符合题意，选项ACD不符合题意．
12.【答案】A
【解析】家庭电路有：进户线、电能表、总开关、保险装置、用电器和插座组成，顺序不能颠倒，故A选项符合家庭电路的组成．
13.【答案】B
【解析】(1)在家庭电路中，接入的用电器越多，相当于更多的电阻并联在一起，根据电阻越并越小可知，电路中的总电阻变小；
(2)在家庭电路中，接入的用电器越多，相当于并联了更多的支路，根据并联电路的总电流等于各支路电流之和，电路中的总电流会变大；
(3)在家庭电路中，接入的用电器越多，相当于并联了更多的支路，由P＝UI可知，电压不变，电流变大，总功率变大．
14.【答案】C
【解析】A、用铜丝代替保险丝，由于铜的熔点高，当电路中电流过大时，铜丝不能自动熔断，起不到保险作用，故A错误；
B、如果开关接在零线和用电器之间，火线直接接在用电器上时，虽然断开开关，但是火线和用电器相连，触及用电器的金属部分会发生触电事故，所以开关要接在火线和用电器之间，故B错误；
C、家用电器的金属外壳要接地，这样可防止金属外壳漏电时发生触电事故，故C正确；
D、插座上同时接入多个大功率用电器，使用电器总功率过大，会使电路中电流过大，引起保险丝的熔断，故D错误．
15.【答案】D
【解析】开关要控制电灯，应与电灯串联，插座是为了方便接入用电器，应与开关控制的电灯并联．
16.【答案】短路　总功率过大
【解析】在家庭电路中，因电流过大导致空气开关“跳闸“的原因有：①电路中发生短路故障；②电路中用电器的总功率过大，造成干路电流过大．
17.【答案】超负荷运行
【解析】人们把电路中用电器总功率超过额定值的情况叫做超负荷运行．
18.【答案】接地　电炉、洗衣机、空调机等
【解析】为了用电安全，家用电冰箱的金属外壳一定要接地；使用三孔插座的家用电器：电炉、洗衣机、空调机等．
19.【答案】(2)发光　 有　(3)A　 很大　相同　正　热
【解析】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．
故答案为：
20.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
21.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
