第四章 电与电路
一、选择题
1.在研究电流跟电压、电阻的关系实验中,能得到的结论是(  )
①电阻一定时,导体两端的电压跟通过导体的电流成正比
②电阻一定时,通过导体的电流跟导体两端的电压成正比
③导体两端电压一定时,导体的电阻和通过导体的电流成反比
④导体两端电压一定时,通过导体的电流和导体的电阻成反比
A.①② B.②③ C.②④ D.①④
2.电现象中有三个同学们非常熟悉的实验:
a、探究电流与电压的关系;
b、伏安法测电阻;
c、伏安法测电功率;
这三个实验均要用到滑动变阻器,并多次测量电压和电流值,但测量数据的处理方式和滑动变阻器的主要作用并不相同。下列说法正确的是( )
A.a实验是为了多次测量求平均值来减小误差,滑动变阻器的作用主要是保护电路
B.b实验是为了多次测量寻找普遍规律,滑动变阻器的作用主要是改变电阻两端的电压
C.c实验是为了比较实际功率与额定功率,滑动变阻器的作用主要是改变灯泡两端的电压
D.三个实验都是为了多次测量求平均值来减小误差,滑动变阻器是为了控制电压一定
3.如图所示,实验桌上备有实验器材:电池组、电流表、横截面积相同的电阻丝和带有金属夹的导线,其中1、2、3号电阻丝的长度相同,5号电阻丝的长度是1、2、3号的一半。小明想探究电阻大小与长度、材料、横截面积的关系,下列所选电阻丝能完成上述实验探究的是( )
A.1、2、3 B.2、3、5 C.3、4、5 D.1、2、4

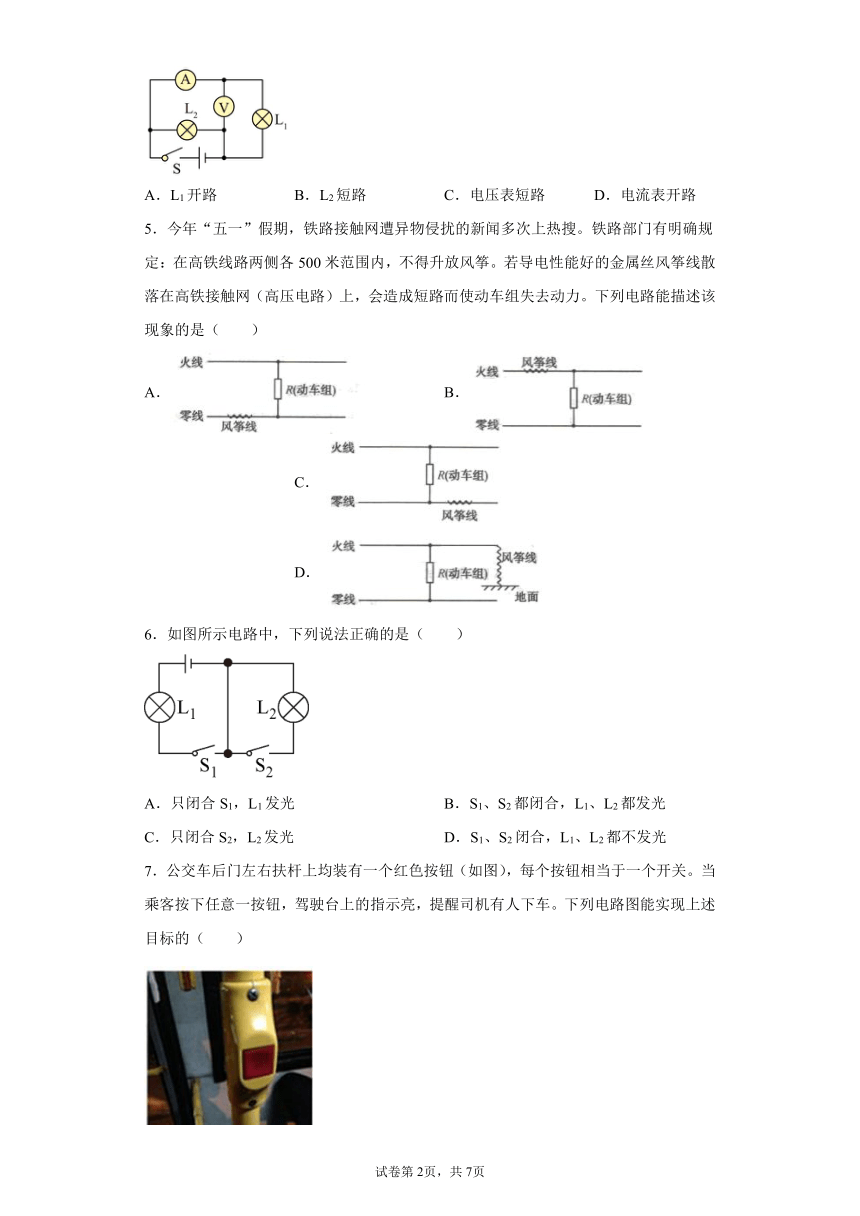

4.如图所示,闭合开关S,灯泡L1、L2都能正常发光,两只电表都有示数,工作一段时间后,灯泡L1突然熄灭,L2仍正常发光,两只电表均无示数,则故障可能是(  )
A.L1开路 B.L2短路 C.电压表短路 D.电流表开路
5.今年“五一”假期,铁路接触网遭异物侵扰的新闻多次上热搜。铁路部门有明确规定:在高铁线路两侧各500米范围内,不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上,会造成短路而使动车组失去动力。下列电路能描述该现象的是(  )
A. B. C. D.
6.如图所示电路中,下列说法正确的是(  )
A.只闭合S1,L1发光 B.S1、S2都闭合,L1、L2都发光
C.只闭合S2,L2发光 D.S1、S2闭合,L1、L2都不发光
7.公交车后门左右扶杆上均装有一个红色按钮(如图),每个按钮相当于一个开关。当乘客按下任意一按钮,驾驶台上的指示亮,提醒司机有人下车。下列电路图能实现上述目标的(  )
A. B. C. D.

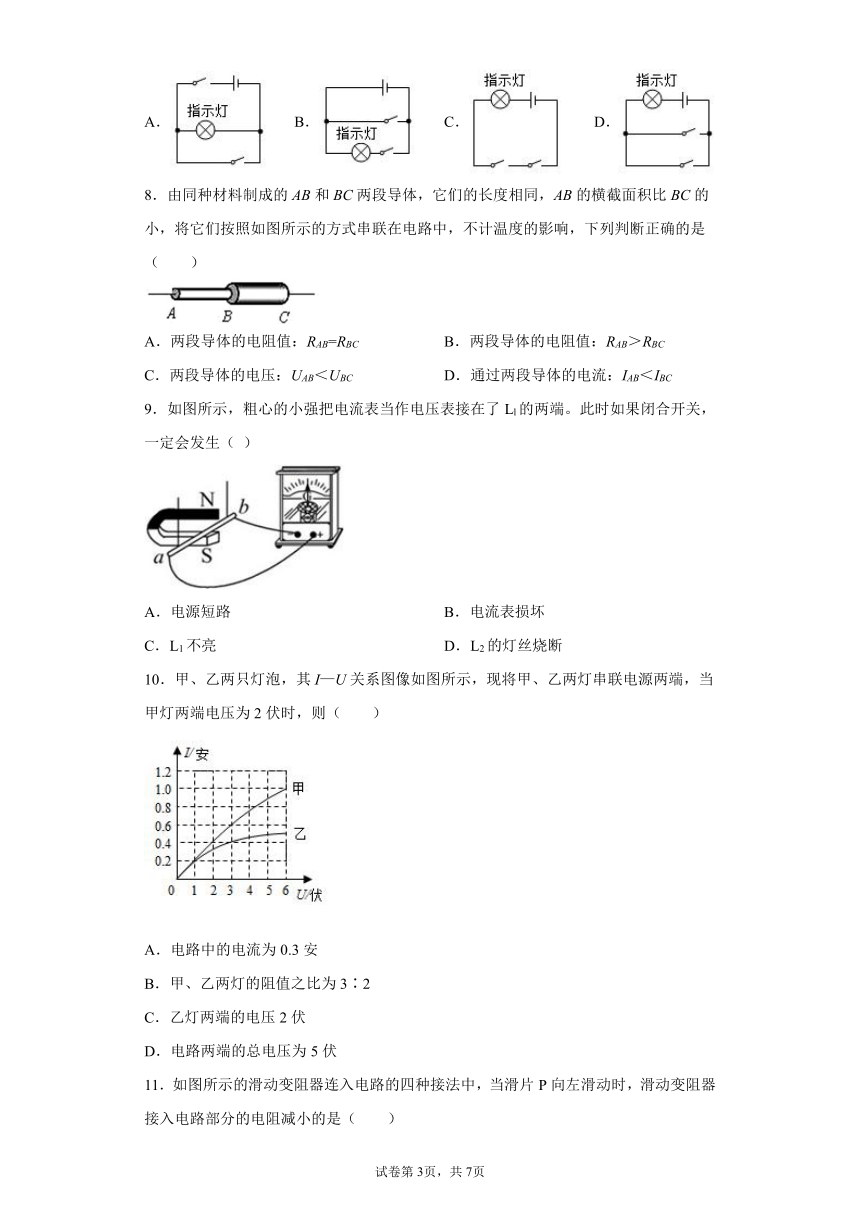

8.由同种材料制成的AB和BC两段导体,它们的长度相同,AB的横截面积比BC的小,将它们按照如图所示的方式串联在电路中,不计温度的影响,下列判断正确的是(  )
A.两段导体的电阻值:RAB=RBC B.两段导体的电阻值:RAB>RBC
C.两段导体的电压:UAB<UBC D.通过两段导体的电流:IAB<IBC
9.如图所示,粗心的小强把电流表当作电压表接在了Ll的两端。此时如果闭合开关,一定会发生( )
A.电源短路 B.电流表损坏
C.L1不亮 D.L2的灯丝烧断

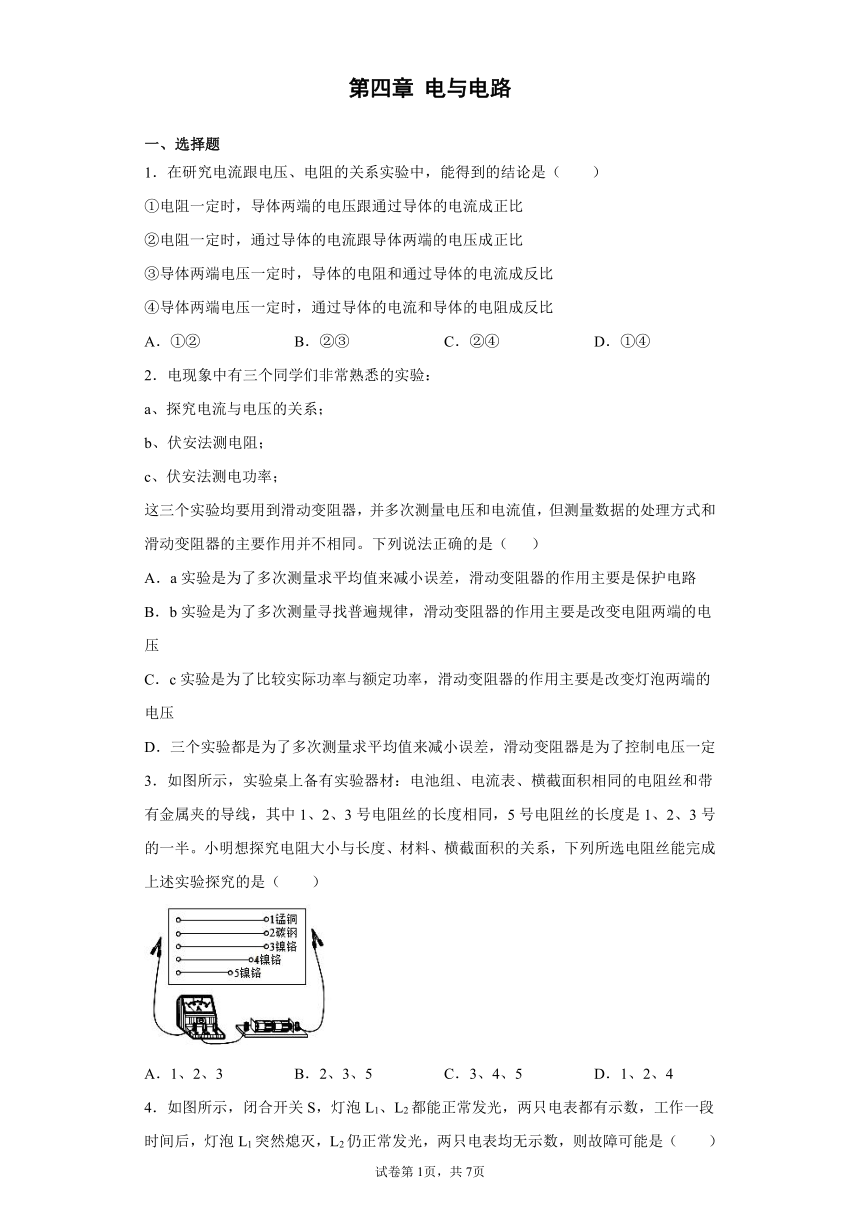

10.甲、乙两只灯泡,其I—U关系图像如图所示,现将甲、乙两灯串联电源两端,当甲灯两端电压为2伏时,则(  )
A.电路中的电流为0.3安
B.甲、乙两灯的阻值之比为3∶2
C.乙灯两端的电压2伏
D.电路两端的总电压为5伏
11.如图所示的滑动变阻器连入电路的四种接法中,当滑片P向左滑动时,滑动变阻器接入电路部分的电阻减小的是(  )
A. B.
C. D.
12.某同学利用如图1所示的电路进行实验,电源电压恒为3V,更换5个定值电阻Rx,得到如图2所示的图像,以下有关叙述正确的是(  )
A.该同学研究的是电流和电压的关系
B.实验中电压表的示数保持0.5V不变
C.该实验得出的结论是电压不变,电流与电阻成反比
D.将Rx从5Ω换成10Ω后,应将滑片P向左移
二、简答题
13.如图,电源电压为18V,R2是0~50Ω的变阻器,合上开关S后,电流表示数为0.5A,电压表为5V,求:
①R1和变阻器R2接入电路中部分的电阻分别是多少?
②如果电流表的量程是0~0.6A,电压表的量程是0~15V,为了使电表不致被损坏,滑动变阻器R2接入电路的阻值不得小于多少欧?
14.某物理兴趣小组设计了一个压力报警装置,工作原理如图所示。ABO为一水平杠杆,OA长120cm,O为支点,AB:OB=5:1;已知报警器R0的阻值恒为10Ω,压力传感器R固定放置,R的阻值随所受压力F变化的关系如表所示。闭合开关S,水平踏板空载时,电压表的示数为2V;当水平踏板所受压力增大,电压表示数达到5V时,报警器R0开始发出报警信号。踏板、压杆和杠杆的质量均忽略不计。求:
F/N 0 5 10 15 20 25 30 …
R/Ω 45 34 24 18 14 12 10 …
(1)电源电压为多少?______________________
(2)当报警器开始报警时,踏板设定的最大压力值为多少?_______
(3)若电源电压变为14V,为保证报警器仍在踏板原设定的最大压力值时报警,应在杠杆上水平调节踏板触点B的位置。试计算说明触点B应向哪个方向移动多少厘米?____________
三、探究题
15.小柯同学用电压表和电流表测导体的电阻。
(1)伏安法测电阻的原理______
(2)按照实验电路图连接好电路,闭合开关前,应该将滑动变阻器的滑片移到______
(3)闭合开关后,小柯发现电压表读数约为电源电压,但无论如何调节滑动变阻器的滑片,电流表指针几乎没有偏转,测电路故障可能是______
(4)排除故障后,移动滑片到某一位置,读出电压表和电流表的示数,记录在下表中,改变滑片的位置,共测得三次电压值和对应的电流值,则导体的电阻值为____欧(保留一位小数)
(5)小柯同学用不同方法处理数据,他先求出三次测量的电压平均值和电流平均值,再运用欧姆定律,求出电阻值,你认为这种方法可行吗?为什么?______
四、填空题
16.要测量某部分电路中的电流,必须把电流表_______________在这部分电路中,使电流从_________接线柱流进电流表。如图所示,电路中电流可能是___________或____________。
17.在黑箱内有一由四个阻值相同的电阻构成的串并联电路,黑箱面板上有三个接线柱1、2、3。用欧姆表测得1、2接线柱之间的电阻为1Ω,2、3接线柱之间的电阻为1.5Ω。 1、3接线柱之间的电阻为2.5Ω。
(1)在虚线框中面出黑箱中的电用途接方式:____
(2)如果将1、3接线柱用导线连接起来,求1、2接线柱之间的电阻。____
18.有一种由酒精气体传感器制成的呼气酒精测试仪被广泛用来检测酒驾,传感器R1的阻值随酒精气体浓度的变化如图甲,工作电路如图乙,电源电压恒为12V,定值电阻R2=30Ω.求:
(1)被检测者未喝酒时,R1的阻值__________Ω。
(2)被检测者的酒精气体浓度为0.8mg/ml时,电压表的示数_________。
(3)现在公认的酒驾标准为0.2mg/ml≤酒精气体浓度≤0.8mg/ml,当电流表示数为0.24A时,通过计算说明被检测司机是否酒驾________?
19.如图所示,灯L1、L2的连接方式是______,此时电路处于______(选填“通路”、“短路”或“断路”),并在框中画出电路图________。
20.骑行成为了很多人减压和锻炼的一种方式。
(1)在水平路面上骑行时,人和车总质量为70千克,每个轮子与地面的接触面积为10厘米2,则自行车对地面的压强为_____帕。
(2)为增加夜间骑行的安全,小明网购一款带有LED方向指示灯的衣服(如图甲),该衣服手腕上带有控制开关。左手开关闭合,左侧灯亮,表示左拐弯;右手开关闭合,右侧灯亮,表示右拐弯。则下图中符合要求的电路是_____。
21.通常,通过人体的电流超过30毫安时就会有生命危险,若潮湿时人双手间的电阻为800欧,此时的安全电压不高于______。如图是小红手拿测电笔检测电路的示意图,其中正确的是图______。
试卷第2页,共2页
试卷第1页,共1页
参考答案
1.C
2.C
3.B
4.D
5.D
6.A
7.D
8.B
9.C
10.D
11.C
12.C
13.【答题空1】10Ω,26Ω
【答题空2】20Ω
14.电源电压为11V 当报警器开始报警时,踏板设定的最大压力值为150N 若电源电压变为14V,为保证报警器仍在踏板原设定的最大压力值时报警,应在杠杆上水平调节踏板触点B的位置,触点B应该向左移动8cm
15. 最右端 定值电阻R断路 5.2 实验数据要求同时,并且一一对应,这样做没有准确性
16.串联 正 0.24A 1.2A
17. R=0.6Ω
18.60 3伏 司机是酒驾(酒精气体浓度0.3毫克/毫升)
19.并联 断路
20.3.5×105 A
21.24V 甲 答案第1页,共2页
答案第1页,共2页
