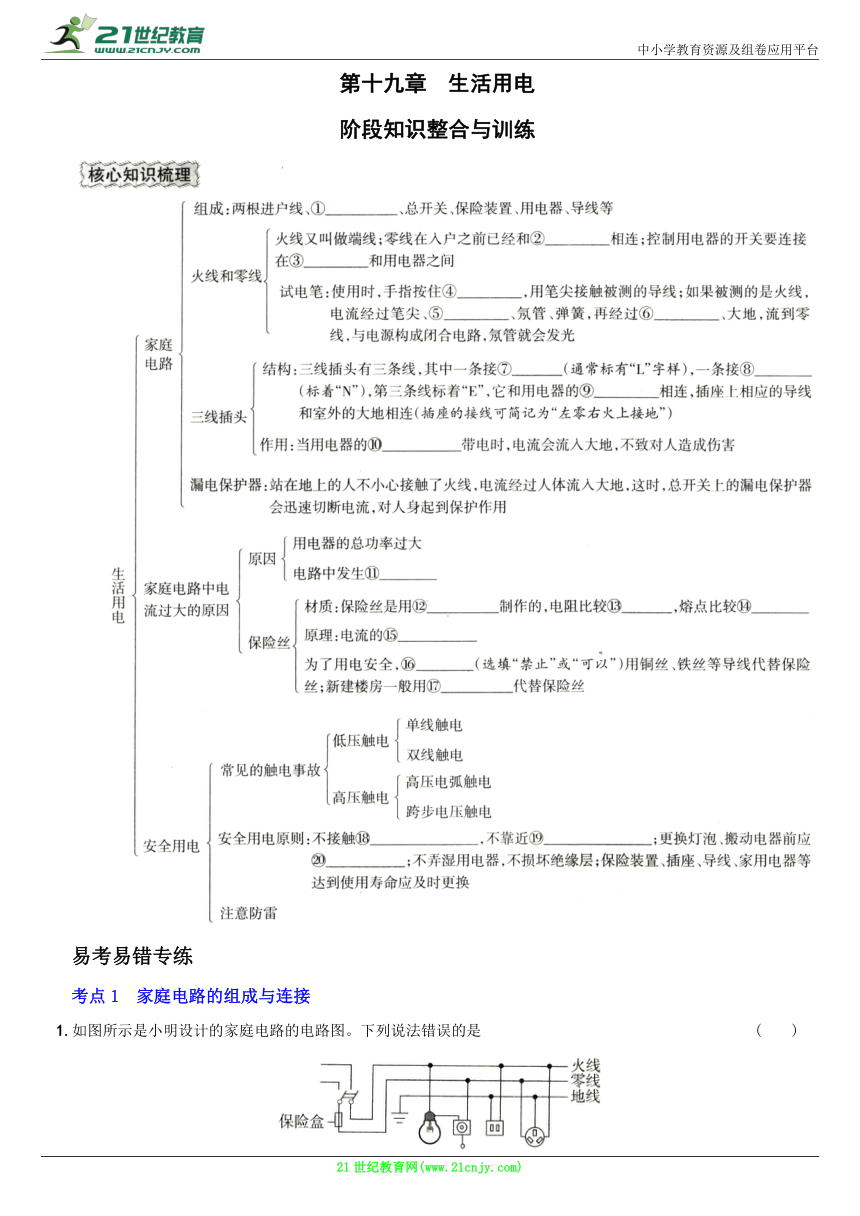

第十九章 生活用电
阶段知识整合与训练
易考易错专练
考点1 家庭电路的组成与连接
1.如图所示是小明设计的家庭电路的电路图。下列说法错误的是 ( )

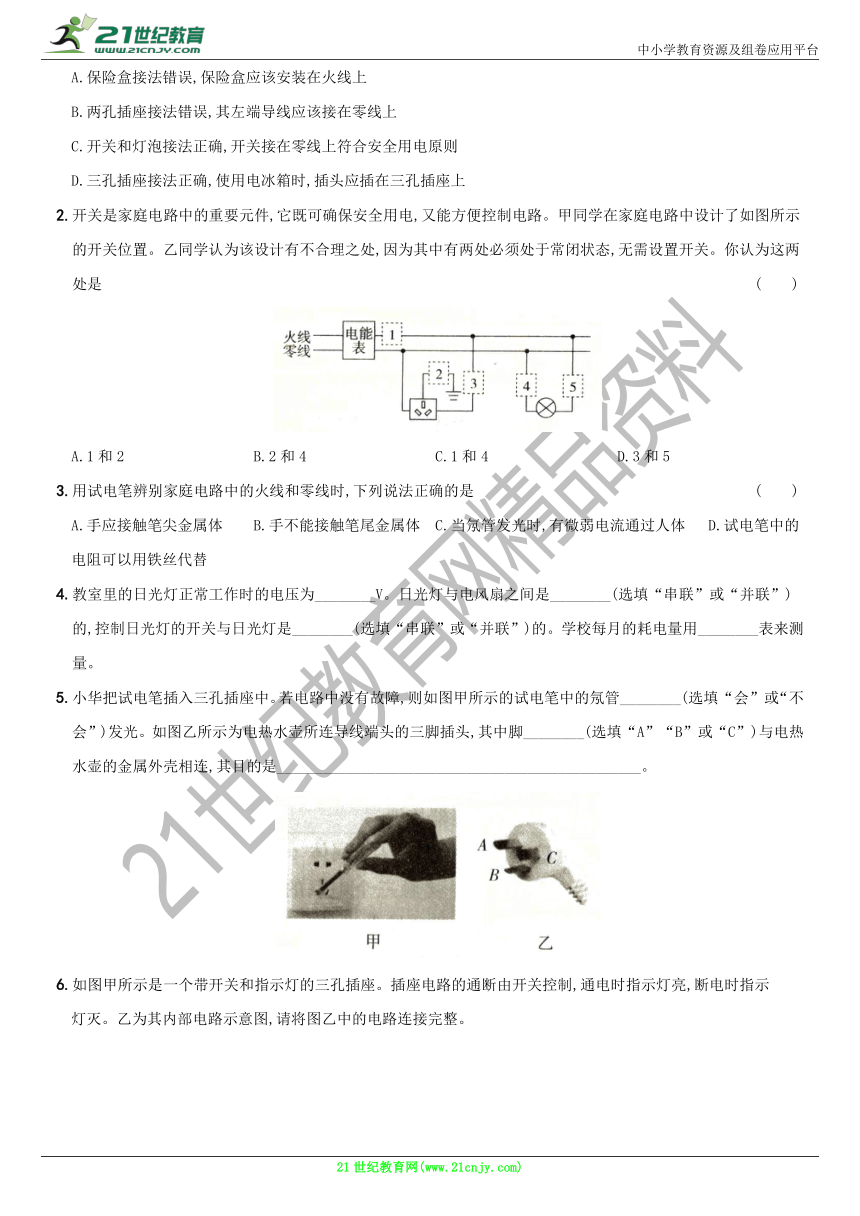

A.保险盒接法错误,保险盒应该安装在火线上
B.两孔插座接法错误,其左端导线应该接在零线上
C.开关和灯泡接法正确,开关接在零线上符合安全用电原则
D.三孔插座接法正确,使用电冰箱时,插头应插在三孔插座上
2.开关是家庭电路中的重要元件,它既可确保安全用电,又能方便控制电路。甲同学在家庭电路中设计了如图所示的开关位置。乙同学认为该设计有不合理之处,因为其中有两处必须处于常闭状态,无需设置开关。你认为这两处是 ( )
A.1和2 B.2和4 C.1和4 D.3和5
3.用试电笔辨别家庭电路中的火线和零线时,下列说法正确的是 ( )
A.手应接触笔尖金属体 B.手不能接触笔尾金属体 C.当氖管发光时,有微弱电流通过人体 D.试电笔中的电阻可以用铁丝代替
4.教室里的日光灯正常工作时的电压为________V。日光灯与电风扇之间是________(选填“串联”或“并联”)的,控制日光灯的开关与日光灯是________(选填“串联”或“并联”)的。学校每月的耗电量用________表来测量。
5.小华把试电笔插入三孔插座中。若电路中没有故障,则如图甲所示的试电笔中的氖管________(选填“会”或“不会”)发光。如图乙所示为电热水壶所连导线端头的三脚插头,其中脚________(选填“A”“B”或“C”)与电热水壶的金属外壳相连,其目的是________________________________________________。

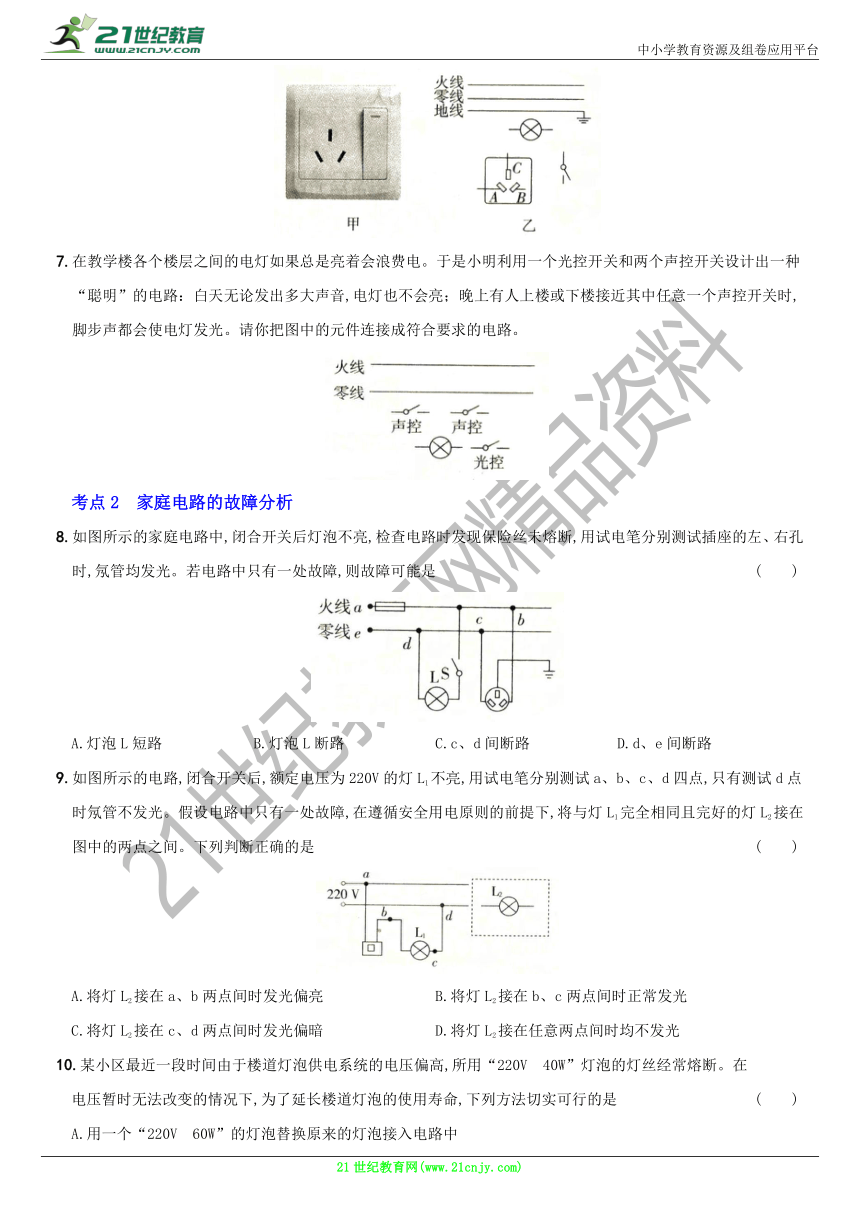

6.如图甲所示是一个带开关和指示灯的三孔插座。插座电路的通断由开关控制,通电时指示灯亮,断电时指示
灯灭。乙为其内部电路示意图,请将图乙中的电路连接完整。
7.在教学楼各个楼层之间的电灯如果总是亮着会浪费电。于是小明利用一个光控开关和两个声控开关设计出一种“聪明”的电路：白天无论发出多大声音,电灯也不会亮；晚上有人上楼或下楼接近其中任意一个声控开关时,脚步声都会使电灯发光。请你把图中的元件连接成符合要求的电路。
考点2 家庭电路的故障分析
8.如图所示的家庭电路中,闭合开关后灯泡不亮,检查电路时发现保险丝未熔断,用试电笔分别测试插座的左、右孔时,氖管均发光。若电路中只有一处故障,则故障可能是 ( )
A.灯泡L短路 B.灯泡L断路 C.c、d间断路 D.d、e间断路
9.如图所示的电路,闭合开关后,额定电压为220V的灯L1不亮,用试电笔分别测试a、b、c、d四点,只有测试d点时氖管不发光。假设电路中只有一处故障,在遵循安全用电原则的前提下,将与灯L1完全相同且完好的灯L2接在图中的两点之间。下列判断正确的是 ( )
A.将灯L2接在a、b两点间时发光偏亮 B.将灯L2接在b、c两点间时正常发光
C.将灯L2接在c、d两点间时发光偏暗 D.将灯L2接在任意两点间时均不发光
10.某小区最近一段时间由于楼道灯泡供电系统的电压偏高,所用“220V 40W”灯泡的灯丝经常熔断。在
电压暂时无法改变的情况下,为了延长楼道灯泡的使用寿命,下列方法切实可行的是 ( )
A.用一个“220V 60W”的灯泡替换原来的灯泡接入电路中
B.用一个“220V 15W”的灯泡替换原来的灯泡接入电路中
C.用两个“220V 40W”的灯泡并联后替换原来的灯泡接入电路中
D.用两个“220V 100W”的灯泡串联后替换原来的灯泡接入电路中

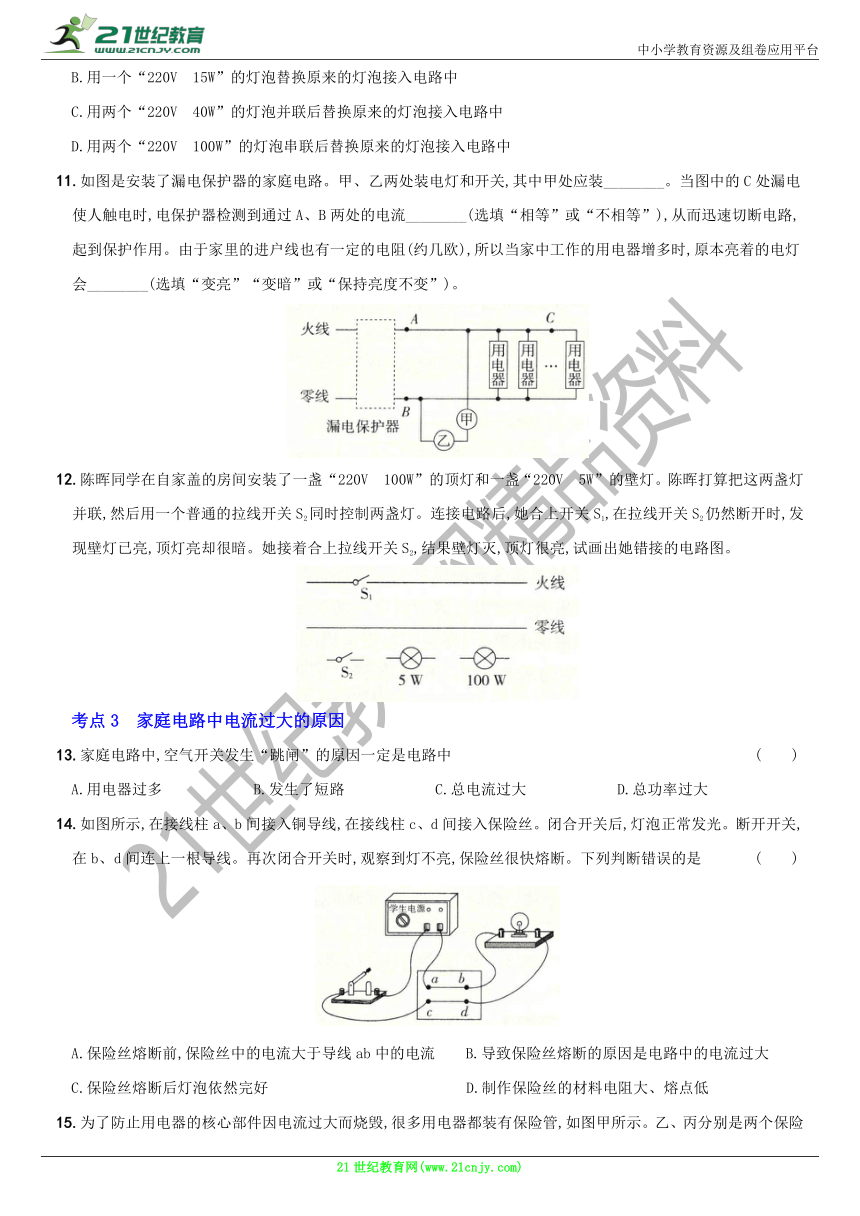

11.如图是安装了漏电保护器的家庭电路。甲、乙两处装电灯和开关,其中甲处应装________。当图中的C处漏电使人触电时,电保护器检测到通过A、B两处的电流________(选填“相等”或“不相等”),从而迅速切断电路,起到保护作用。由于家里的进户线也有一定的电阻(约几欧),所以当家中工作的用电器增多时,原本亮着的电灯会________(选填“变亮”“变暗”或“保持亮度不变”)。
12.陈晖同学在自家盖的房间安装了一盏“220V 100W”的顶灯和一盏“220V 5W”的壁灯。陈晖打算把这两盏灯并联,然后用一个普通的拉线开关S2同时控制两盏灯。连接电路后,她合上开关S1,在拉线开关S2仍然断开时,发现壁灯已亮,顶灯亮却很暗。她接着合上拉线开关S2,结果壁灯灭,顶灯很亮,试画出她错接的电路图。
考点3 家庭电路中电流过大的原因
13.家庭电路中,空气开关发生“跳闸”的原因一定是电路中 ( )
A.用电器过多 B.发生了短路 C.总电流过大 D.总功率过大
14.如图所示,在接线柱a、b间接入铜导线,在接线柱c、d间接入保险丝。闭合开关后,灯泡正常发光。断开开关,在b、d间连上一根导线。再次闭合开关时,观察到灯不亮,保险丝很快熔断。下列判断错误的是 ( )
A.保险丝熔断前,保险丝中的电流大于导线ab中的电流 B.导致保险丝熔断的原因是电路中的电流过大
C.保险丝熔断后灯泡依然完好 D.制作保险丝的材料电阻大、熔点低
15.为了防止用电器的核心部件因电流过大而烧毁,很多用电器都装有保险管,如图甲所示。乙、丙分别是两个保险管的截面图,若两管内保险丝的材料、长度相同,粗细不同,则当通过乙、丙两保险管的电流相同时,________中保险丝的发热功率大,________中保险丝更容易熔断。(均选填“乙”或“丙”)。
16.冬天的晚上,小梦正在房间里写作业,当妈妈把电暖气的插头插入插座并闭合开关时,家中所有的用电器都停止了工作,检查发现是空气开关跳闸了。小梦分析原因,觉得这可能是由于电暖气内部短路或者电路中的总功率过大导致的。在不拆开插头的情况下,请你帮小梦判断空气开关跳闸的原因。
考点4 安全用电
17.下列做法不是为了防止发生触电的是 ( )
A.在高压线下张贴“请勿靠近”的警示标语 B.在家庭电路中安装空气开关
C.将有金属外壳的用电器接地 D.使用试电笔时,手不接触笔尖金属体
18.下列几种做法：①用手接触三个串联的铅蓄电池； ②用手去捡落在地上的高压输电线；③用湿布去擦亮着的电灯泡；④站在地上用手触碰家庭电路中的火线。其中可能会发生触电事故的是 ( )
A.②③ B.①③ C.②③④ D.①②③④
19.当发现有人触电时,下列做法错误的是 ( )
A.戴上绝缘胶手套去拉触电的人 B.立即用手拉开触电的人
C.立即切断电源 D.立即用干燥的木棍把电线从触电的人身上挑开
20.为了避免雷电灾害,专家建议要躲进具有防雷设施的封闭式建筑物里,且不要靠近与室外有连接的导体。下列说法不符合防雷要求的是 ( )
A.不要靠近金属栏杆 B.在室内要关闭并远离窗户
C.躲进具有防雷设施的建筑物内 D.看电视或者使用电脑时,关闭门窗就会安全了
《参考答案及解析》
核心知识梳理
①电能表 ②大地 ③火线 ④笔卡 ⑤电阻 ⑥人体 ⑦火线 ⑧零线 ⑨金属外壳 ⑩金属外壳 短路 铅锑合金 大 低 热效应 禁止 空气开关 低压带电体 高压带电体 断开开关
易考易错专练
1.C
[解析]开关和灯泡接法错误,开关应接在灯泡和火线之间。
2.B
[解析]三孔插座接地线的线路应一直保持连通,无需设置开关。在灯泡与火线间设置开关即可,与零线间无需设置。
3.C
[解析]使用试电笔时,手不能接触笔尖金属体,而应接触笔尾金属体(笔卡)。试电笔中有大电阻,氖管发光时,仅有微弱电流通过人体。若换成铁丝,电阻过小,无法保证人体安全。
4.220 并联 串联 电能
[解析]为了用电器相互之间不影响工作,日光灯与电风扇要并联。控制日光灯的开关与日光灯是串联在电路中的。
5.不会 A 避免因用电器漏电而发生触电事故
[解析]当试电笔插入插座左孔时,笔尖接触的是零线,氖管不会发光。
6.如图所示
7.如图所示
[解析]根据题意可知,晚上,光控开关闭合。当有人上楼或下楼接近其中任意一个声控开关时,脚步声都会使灯发光,说明两声控开关应该在并联后再与光控开关串联,最后再与灯串联,且开关要接在电灯和火线之间。
8.D
[解析]用试电笔分别测试插座的左、右孔,氖管均发光,说明有电流经由灯泡支路、d点、c点流到左孔。又因为闭合开关后灯泡不亮,所以故障只能是干路上的d、e间发生断路,导致三孔插座和灯泡所在电路都不能构成回路。
9.C
[解析]用试电笔测试a、b、c三点时氖管均发光,说明火线到c点的这段电路正常；测试d点时氖管不亮,说明c、d间断路,所以只有将灯L2接在c、d两点间时,电路才是通路。此时两灯串联,由串联电路的电压特点可知,灯L2两端的实际电压小于其额定电压,所以发光较暗。
10.D
[解析]替换成其他额定电压为220V的灯泡,灯泡两端的实际电压仍大于220V,实际功率就会大于其额定功率,仍然会被烧坏。换用两只“220V 100W”的灯泡串联,根据串联电路分压的规律,每个灯泡的实际电压都等于电源电压的一半,灯泡能发光,且不会被损坏。
11.开关 不相等 变暗
[解析]开关应接在火线和用电器之间,故甲处接开关,乙处接电灯。当图中的C处漏电时,部分电流就会从C处通过人体流入大地,导致通过B处的电流比A处的电流小,即这两处的电流不相等。当家中工作的用电器增多时,干路中的电流也增大,由U＝IR可知,进户线分得的电压变大,导致用电器两端的电压变小,实际功率变小,灯泡变暗。
12.如图所示
13.C
[解析]家庭电路中,当电路发生短路或电路中用电器的总功率过大时,干路中的电流就会过大,导致空气开关“跳闸”。无论是哪种情况,空气开关发生“跳闸”的直接原因一定是总电流过大。
14.A
[解析]保险丝和导线ab是串联的,所以在保险丝熔断前,通过它们的电流是相等的。
15.丙 丙
[解析]两管内保险丝的材料、长度相同,粗细不同,丙中保险丝比乙中的细,所以丙中保险丝的电阻大。当乙、丙两保险管通过相同的电流时,根据P＝I2R可知,丙中保险丝的发热功率大,相同时间内,根据Q＝I2Rt可知,丙中保险丝产生的热量多,更容易熔断。
16.答：关闭家中的其他用电器,重新闭合空气开关,再把电暖气的插头插入插座并闭合其开关,观察空气开关是否跳闸。若跳闸,说明跳闸原因是电暖气的内部短路；若不跳闸,说明跳闸原因是电器总功率过大。
17.B
[解析]在家庭电路中安装空气开关是为了当电路中的电流过大时自动切断电路,保护导线和用电器,不是为了防止发生触电。
18.C
[解析]①三个串联着的铅蓄电池的电压是6V,不高于36V的电压对人体来说是安全的,因此不会触电；②用手去捡落在地上的高压输电线,高压输电线的电压高达好几万伏,会发生触电事故；③水是导体,所以用湿抹布擦亮着的电灯时,很容易发生触电事故；④站在地上用手触碰家庭电路中的火线,火线、人体、大地和零线构成了闭合电路,会发生触电事故。②③④符合题意。
19.B
[解析]发现有人触电时,立即用手去拉触电的人,这样会使救人者也触电。
20.D
[解析]雷雨天会造成电压不稳定,对用电器有一定的影响,轻则断电关闭,重则烧坏电器,甚至可能遭受雷击,造成危险。
