2021年天津卷

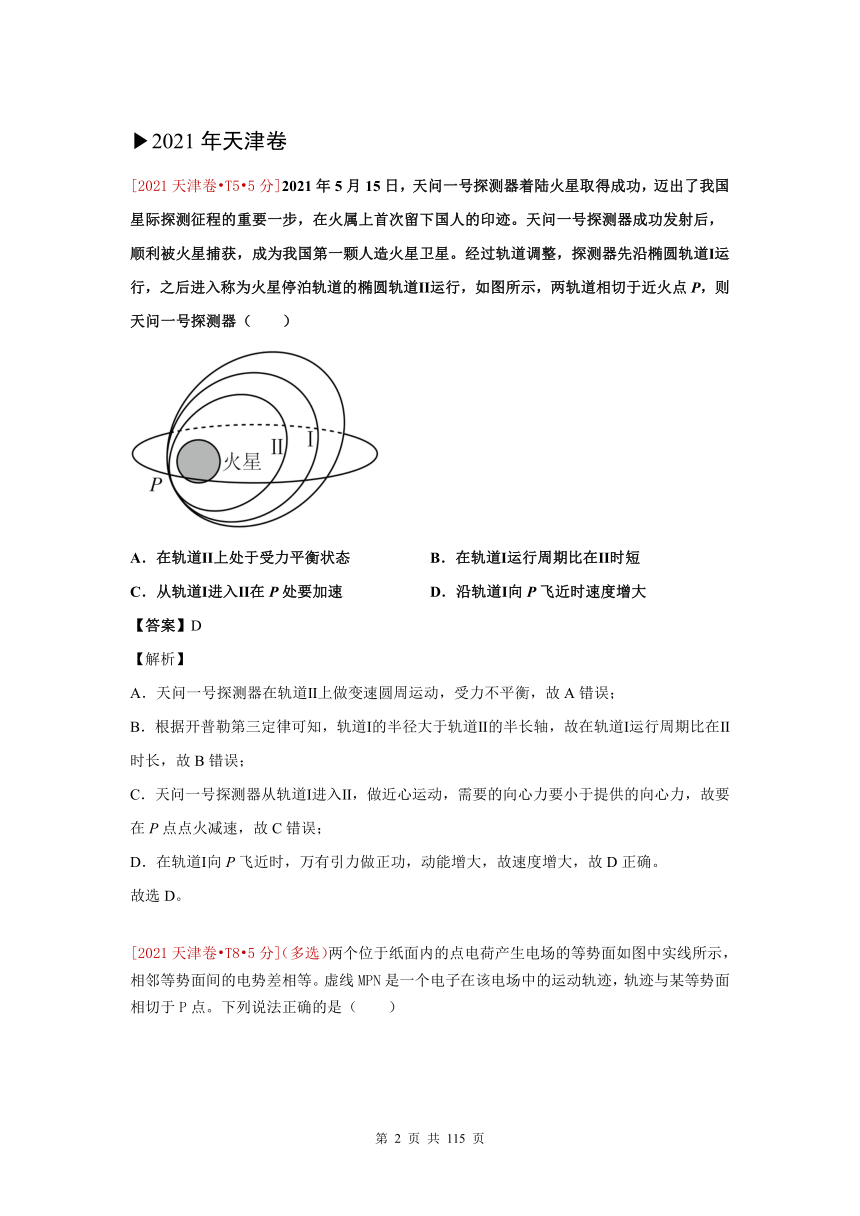

[2021天津卷 T5 5分]2021年5月15日，天问一号探测器着陆火星取得成功，迈出了我国星际探测征程的重要一步，在火属上首次留下国人的印迹。天问一号探测器成功发射后，顺利被火星捕获，成为我国第一颗人造火星卫星。经过轨道调整，探测器先沿椭圆轨道Ⅰ运行，之后进入称为火星停泊轨道的椭圆轨道Ⅱ运行，如图所示，两轨道相切于近火点P，则天问一号探测器（ ）
A．在轨道Ⅱ上处于受力平衡状态 B．在轨道Ⅰ运行周期比在Ⅱ时短
C．从轨道Ⅰ进入Ⅱ在P处要加速 D．沿轨道Ⅰ向P飞近时速度增大
【答案】D
【解析】
A．天问一号探测器在轨道Ⅱ上做变速圆周运动，受力不平衡，故A错误；
B．根据开普勒第三定律可知，轨道Ⅰ的半径大于轨道Ⅱ的半长轴，故在轨道Ⅰ运行周期比在Ⅱ时长，故B错误；
C．天问一号探测器从轨道Ⅰ进入Ⅱ，做近心运动，需要的向心力要小于提供的向心力，故要在P点点火减速，故C错误；
D．在轨道Ⅰ向P飞近时，万有引力做正功，动能增大，故速度增大，故D正确。
故选D。

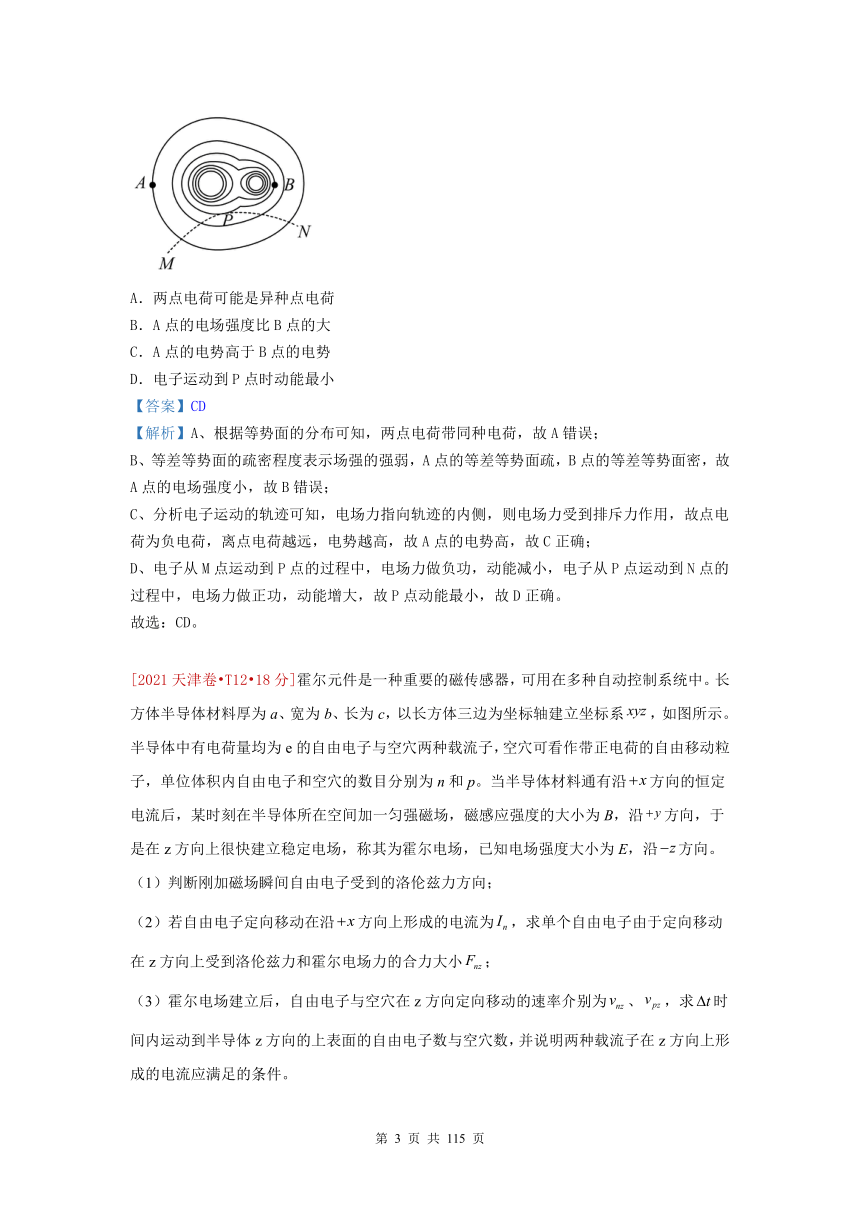

[2021天津卷 T8 5分]（多选）两个位于纸面内的点电荷产生电场的等势面如图中实线所示，相邻等势面间的电势差相等。虚线MPN是一个电子在该电场中的运动轨迹，轨迹与某等势面相切于P点。下列说法正确的是（ ）
A．两点电荷可能是异种点电荷
B．A点的电场强度比B点的大
C．A点的电势高于B点的电势
D．电子运动到P点时动能最小
【答案】CD
【解析】A、根据等势面的分布可知，两点电荷带同种电荷，故A错误；
B、等差等势面的疏密程度表示场强的强弱，A点的等差等势面疏，B点的等差等势面密，故A点的电场强度小，故B错误；
C、分析电子运动的轨迹可知，电场力指向轨迹的内侧，则电场力受到排斥力作用，故点电荷为负电荷，离点电荷越远，电势越高，故A点的电势高，故C正确；
D、电子从M点运动到P点的过程中，电场力做负功，动能减小，电子从P点运动到N点的过程中，电场力做正功，动能增大，故P点动能最小，故D正确。
故选：CD。

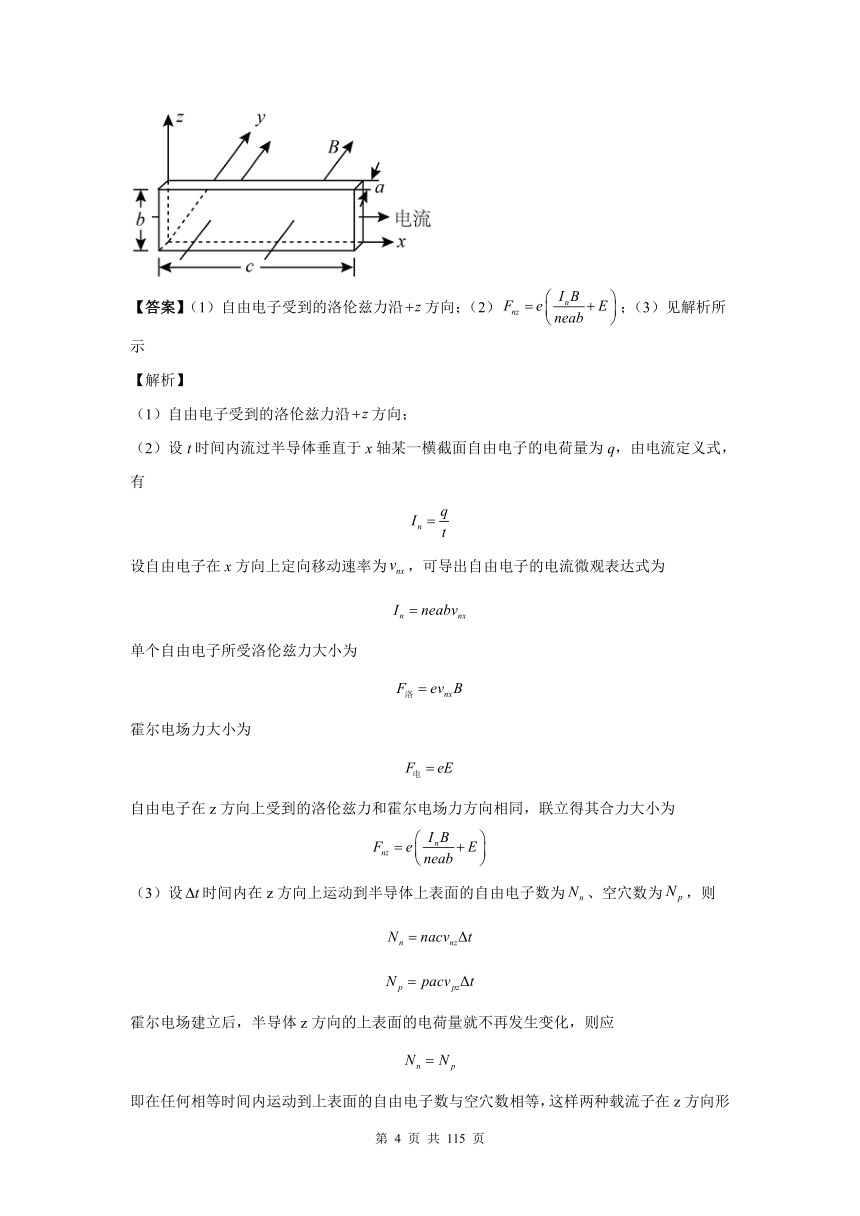

[2021天津卷 T12 18分]霍尔元件是一种重要的磁传感器，可用在多种自动控制系统中。长方体半导体材料厚为a、宽为b、长为c，以长方体三边为坐标轴建立坐标系，如图所示。半导体中有电荷量均为e的自由电子与空穴两种载流子，空穴可看作带正电荷的自由移动粒子，单位体积内自由电子和空穴的数目分别为n和p。当半导体材料通有沿方向的恒定电流后，某时刻在半导体所在空间加一匀强磁场，磁感应强度的大小为B，沿方向，于是在z方向上很快建立稳定电场，称其为霍尔电场，已知电场强度大小为E，沿方向。
（1）判断刚加磁场瞬间自由电子受到的洛伦兹力方向；
（2）若自由电子定向移动在沿方向上形成的电流为，求单个自由电子由于定向移动在z方向上受到洛伦兹力和霍尔电场力的合力大小；
（3）霍尔电场建立后，自由电子与空穴在z方向定向移动的速率介别为、，求时间内运动到半导体z方向的上表面的自由电子数与空穴数，并说明两种载流子在z方向上形成的电流应满足的条件。
【答案】（1）自由电子受到的洛伦兹力沿方向；（2）；（3）见解析所示
【解析】
（1）自由电子受到的洛伦兹力沿方向；
（2）设t时间内流过半导体垂直于x轴某一横截面自由电子的电荷量为q，由电流定义式，有
设自由电子在x方向上定向移动速率为，可导出自由电子的电流微观表达式为
单个自由电子所受洛伦兹力大小为
霍尔电场力大小为
自由电子在z方向上受到的洛伦兹力和霍尔电场力方向相同，联立得其合力大小为
（3）设时间内在z方向上运动到半导体上表面的自由电子数为、空穴数为，则
霍尔电场建立后，半导体z方向的上表面的电荷量就不再发生变化，则应

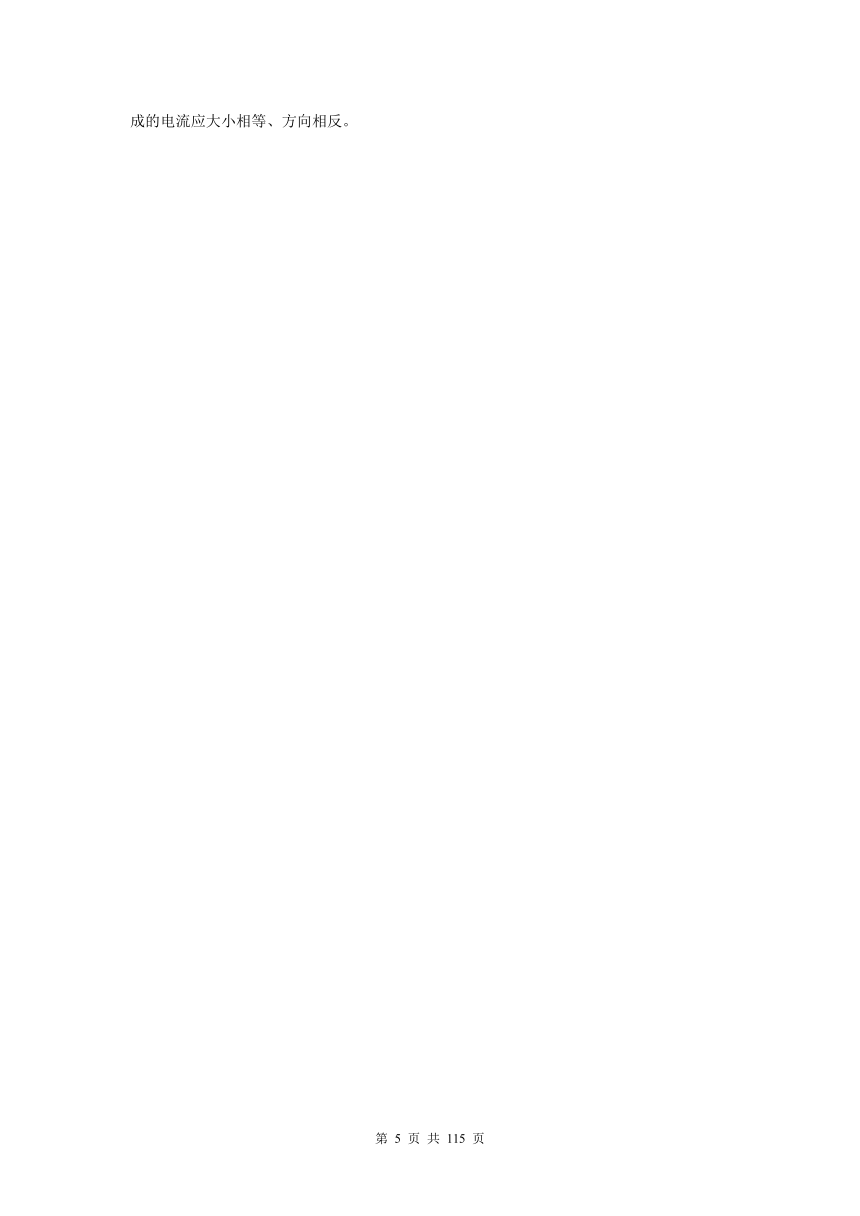

即在任何相等时间内运动到上表面的自由电子数与空穴数相等，这样两种载流子在z方向形成的电流应大小相等、方向相反。
2020年天津卷
[2020天津卷 T7 5分]（多选）7．如图所示，在Oxy平面的第一象限内存在方向垂直纸面向里，磁感应强度大小为B的匀强磁场。一带电粒子从y轴上的M点射入磁场，速度方向与y轴正方向的夹角。粒子经过磁场偏转后在N点（图中未画出）垂直穿过x轴。已知，粒子电荷量为q，质量为m，重力不计。则（ ）
A．粒子带负电荷 B．粒子速度大小为
C．粒子在磁场中运动的轨道半径为a D．N与O点相距
【答案】AD
【解析】
A．粒子向下偏转，根据左手定则判断洛伦兹力，可知粒子带负电，A正确；
BC．粒子运动的轨迹如图
由于速度方向与y轴正方向的夹角，根据几何关系可知
，
则粒子运动的轨道半径为
洛伦兹力提供向心力
解得
BC错误；
D．与点的距离为
D正确。
故选AD。
[2020天津卷 T8 5分]（多选）复兴号动车在世界上首次实现速度350km/h自动驾驶功能，成为我国高铁自主创新的又一重大标志性成果。一列质量为m的动车，初速度为，以恒定功率P在平直轨道上运动，经时间t达到该功率下的最大速度，设动车行驶过程所受到的阻力F保持不变。动车在时间t内（ ）
A．做匀加速直线运动 B．加速度逐渐减小
C．牵引力的功率 D．牵引力做功
【答案】BC
【解析】
AB．动车的功率恒定，根据可知动车的牵引力减小，根据牛顿第二定律得
可知动车的加速度减小，所以动车做加速度减小的加速运动，A错误，B正确；
C．当加速度为0时，牵引力等于阻力，则额定功率为
C正确；
D．动车功率恒定，在时间内，牵引力做功为
根据动能定理得
D错误。
故选BC。
[2020天津卷 T9 6分]某某实验小组利用图1所示装置测定平抛运动的初速度。把白纸和复写纸叠放一起固定在竖直木板上，在桌面上固定一个斜面，斜面的底边ab与桌子边缘及木板均平行。每次改变木板和桌边之间的距离，让钢球从斜面顶端同一位置滚下，通过碰撞复写纸，在白纸上记录钢球的落点。
①为了正确完成实验，以下做法必要的是________。
A．实验时应保持桌面水平
B．每次应使钢球从静止开始释放
C．使斜面的底边ab与桌边重合
D．选择对钢球摩擦力尽可能小的斜面
②实验小组每次将木板向远离桌子的方向移动，在白纸上记录了钢球的4个落点，相邻两点之间的距离依次为、、，示意如图2。重力加速度，钢球平抛的初速度为________m/s。
③图1装置中，木板上悬挂一条铅垂线，其作用是________。
【答案】AB 2 方便调整木板保持在竖直平面上
【解析】
①[1]A．实验过程中要保证钢球水平抛出，所以要保持桌面水平，故A正确；
B．为保证钢球抛出时速度相同，每次应使钢球从同一位置静止释放，故B正确；
CD．实验只要每次钢球抛出时速度相同即可，斜面底边ab与桌面是否重合和钢球与斜面间的摩擦力大小对于每次抛出的速度无影响，故C错误，D错误。
故选AB。
②[2] 每次将木板向远离桌子的方向移动，则在白纸上记录钢球的相邻两个落点的时间间隔相等，刚球抛出后在竖直方向做自由落体运动，根据可知相邻两点的时间间隔为
刚球在水平方向上做匀速直线运动，所以小球初速度为
③[3]悬挂铅垂线的目的是方便调整木板保持在竖直平面上。
[2020天津卷 T10 6分]某实验小组选用以下器材测定电池组的电动势和内阻，要求测量结果尽量准确。
电压表 （量程，内阻约为）
电流表 （量程，内阻约为）
滑动变阻器 （，额定电流）
待测电池组 （电动势约为，内阻约为）
开关、导线若干
①该小组连接的实物电路如图所示，经仔细检查，发现电路中有一条导线连接不当，这条导线对应的编号是________。
②改正这条导线的连接后开始实验，闭合开关前，滑动变阻器的滑片P应置于滑动变阻器的________端（填“a”或者“b”）
③实验中发现调节滑动变阻器时，电流表读数变化明显但电压表读数变化不明显。为了解决这个问题，在电池组负极和开关之间串联一个阻值为的电阻，之后该小组得到了几组电压表读数U和对应的电流表读数I，并作出图像，如图所示。根据图像可知，电池组的电动势为________V，内阻为________。（结果均保留两位有效数字）
【答案】5 a 2.9 0.80
【解析】
①[1]因为电源内阻较小，故对于电源来说应该采用电流表外接法，图中采用的是电流表内接；故导线5连接不当，应该从电压表正接线柱接到电流表正接线柱；
②[2]开始实验前应该让滑动变阻器连入电路阻值最大，故应将滑片置于a端；
③[3][4]由图线可知图线与纵轴的交点即为电源电动势，故E=2.9V；图线与横轴的交点为短路电流I=0.50A，故可得等效内阻为
又因为在开关和电池负极之间接有的电阻，在计算过程中等效为内阻，故电源内阻为
[2020天津卷 T12 18分]多反射飞行时间质谱仪是一种测量离子质量的新型实验仪器，其基本原理如图所示，从离子源A处飘出的离子初速度不计，经电压为U的匀强电场加速后射入质量分析器。质量分析器由两个反射区和长为l的漂移管（无场区域）构成，开始时反射区1、2均未加电场，当离子第一次进入漂移管时，两反射区开始加上电场强度大小相等、方向相反的匀强电场，其电场强度足够大，使得进入反射区的离子能够反射回漂移管。离子在质量分析器中经多次往复即将进入反射区2时，撤去反射区的电场，离子打在荧光屏B上被探测到，可测得离子从A到B的总飞行时间。设实验所用离子的电荷量均为q，不计离子重力。
（1）求质量为m的离子第一次通过漂移管所用的时间；
（2）反射区加上电场，电场强度大小为E，求离子能进入反射区的最大距离x；
（3）已知质量为的离子总飞行时间为，待测离子的总飞行时间为，两种离子在质量分析器中反射相同次数，求待测离子质量。
【答案】（1）；（2）；（3）
【解析】
（1）设离子经加速电场加速后的速度大小为v，有
①
离子在漂移管中做匀速直线运动，则
②
联立①②式，得
③
（2）根据动能定理，有
④
得 ⑤
（3）离子在加速电场中运动和反射区电场中每次单向运动均为匀变速直线运动，平均速度大小均相等，设其为，有
⑥
通过⑤式可知，离子在反射区的电场中运动路程是与离子本身无关的，所以不同离子在电场区运动的总路程相等，设为，在无场区的总路程设为，根据题目条件可知，离子在无场区速度大小恒为v，设离子的总飞行时间为。有
⑦
联立①⑥⑦式，得
⑧
可见，离子从A到B的总飞行时间与成正比。由题意可得
可得
⑨
2019年天津卷
[2019天津卷 T3 6分]如图所示，在水平向右的匀强电场中，质量为的带电小球，以初速度从点竖直向上运动，通过点时，速度大小为，方向与电场方向相反，则小球从运动到的过程（ ）
A．动能增加 B．机械能增加
C．重力势能增加 D．电势能增加
【答案】B
【解析】
由动能的表达式可知带电小球在M点的动能为，在N点的动能为，所以动能的增量为，故A错误；带电小球在电场中做类平抛运动，竖直方向受重力做匀减速运动，水平方向受电场力做匀加速运动，由运动学公式有，可得，竖直方向的位移，水平方向的位移，因此有，对小球写动能定理有，联立上式可解得，，因此电场力做正功，机械能增加，故机械能增加，电势能减少，故B正确D错误，重力做负功重力势能增加量为，故C错误．
[2019天津卷 T4 6分]笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件。当显示屏开启时磁体远离霍尔元件，电脑正常工作：当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态。如图所示，一块宽为、长为的矩形半导体霍尔元件，元件内的导电粒子是电荷量为的自由电子，通入方向向右的电流时，电子的定向移动速度为。当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压，以此控制屏幕的熄灭。则元件的（ ）
A．前表面的电势比后表面的低 B．前、后表面间的电压与无关
C．前、后表面间的电压与成正比 D．自由电子受到的洛伦兹力大小为
【答案】D
【解析】
由图知电流从左向右流动，因此电子的运动方向为从右向左，根据左手定则可知电子偏转到后面表，因此前表面的电势比后表面的高，故A错误，电子在运动过程中洛伦兹力和电场力平衡，有，故，故D正确，由则电压，故前后表面的电压与速度有关，与a成正比，故BC错误．
[2019天津卷 T7 6分]一列简谐横波沿轴传播，已知轴上和处质点的振动图像分别如图1、图2所示，则此列波的传播速率可能是（ ）
A． B． C． D．
【答案】BC
【解析】
当该列波向右传播时，根据题干可知1m和7m之间的距离满足的关系为，则由可得波速为，当n=1时可得，故C正确，当波向做传播时1m和7m之间的距离关系满足，则，当n=0时可得，故B正确，讲A和D选项代入两个波速表达式，n均不是整数，因此A和D错误．
[2019天津卷 T8 6分]单匝闭合矩形线框电阻为，在匀强磁场中绕与磁感线垂直的轴匀速转动，穿过线框的磁通量与时间的关系图像如图所示．下列说法正确的是（ ）
A．时刻线框平面与中性面垂直
B．线框的感应电动势有效值为
C．线框转一周外力所做的功为
D．从到过程中线框的平均感应电动势为
【答案】BC
【解析】
由图像可知时刻线圈的磁通量最大，因此此时线圈处于中性面位置，因此A错误；由图可知交流电的周期为T，则，由交流电的电动势的最大值为，则有效值为，故B正确，线圈转一周所做的功为转动一周的发热量，，故C正确；从0时刻到时刻的平均感应电动势为，故D错误．
[2019天津卷 T11 6分]现测定长金属丝的电阻率．
①某次用螺旋测微器测量金属丝直径的结果如图所示，其读数是______．
②利用下列器材设计一个电路，尽量准确地测量一段金属丝的电阻．这段金属丝的电阻，约为，画出实验电路图，并标明器材代号．
电源 （电动势，内阻约为）
电流表 （量程，内阻）
电流表 （量程，内阻约为）
滑动变阻器 （最大阻值，额定电流）
开关及导线若干
③某同学设计方案正确，测量得到电流表的读数为，电流表的读数为，则这段金属丝电阻的计算式______．从设计原理看，其测量值与真实值相比______（填“偏大”、“偏小”或“相等”）．
【答案】（均可） 相等
【解析】
根据螺旋测微器的读数法则可知读数为
因该实验没有电压表，电流表A1的内阻已知，故用A1表当电压表使用，为了调节范围大，应用分压式滑动变阻器的接法，则点如图如图
由电路图可知流过的电流为，电阻两端的电压为，因此电阻
该实验的电流为真实电流，电压也为真实电压，因此测得值和真实值相等
[2019天津卷 T12 20分]2018年，人类历史上第一架由离子引擎推动的飞机诞生，这种引擎不需要燃料，也无污染物排放．引擎获得推力的原理如图所示，进入电离室的气体被电离成正离子，而后飘入电极、之间的匀强电场（初速度忽略不计），、间电压为，使正离子加速形成离子束，在加速过程中引擎获得恒定的推力．单位时间内飘入的正离子数目为定值，离子质量为，电荷量为，其中是正整数，是元电荷．
（1）若引擎获得的推力为，求单位时间内飘入、间的正离子数目为多少；
（2）加速正离子束所消耗的功率不同时，引擎获得的推力也不同，试推导的表达式；
（3）为提高能量的转换效率，要使尽量大，请提出增大的三条建议．
【答案】（1）（2） （3）用质量大的离子；用带电量少的离子；减小加速电压．
【解析】
（1）设正离子经过电极时的速度为，根据动能定理，有
①
设正离子束所受的电场力为，根据牛顿第三定律，有
②
设引擎在时间内飘入电极间的正离子个数为，由牛顿第二定律，有
③
联立①②③式，且得
④
（2）设正离子束所受的电场力为，由正离子束在电场中做匀加速直线运动，有
⑤
考虑到牛顿第三定律得到，联立①⑤式得
⑥
（3）为使尽量大，分析⑥式得到
三条建议：用质量大的离子；用带电量少的离子；减小加速电压．
2018年天津卷
[2018天津卷 T2 6分]滑雪运动深受人民群众喜爱，某滑雪运动员（可视为质点）由坡道进入竖直面内的圆弧形滑道AB，从滑道的A点滑行到最低点B的过程中，由于摩擦力的存在，运动员的速率不变，则运动员沿AB下滑过程中（ ）
A．合外力做功一定大于零
B．所受摩擦力大小不变
C．合外力始终与速度垂直
D．机械能始终保持不变
【答案】C
【解析】
试题分析：根据曲线运动的特点分析物体受力情况，根据牛顿第二定律求解出运动员与曲面间的正压力变化情况，从而分析运动员所受摩擦力变化；根据运动员的动能变化情况，结合动能定理分析合外力做功；根据运动过程中，是否只有重力做功来判断运动员的机械能是否守恒；
因为运动员做曲线运动，所以合力一定不为零，A错误；运动员受力如图所示，重力垂直曲面的分力与曲面对运动员的支持力的合力充当向心力，故有，运动过程中速率恒定，且在减小，所以曲面对运动员的支持力越来越大，根据速率恒定可得可知摩擦力越来越小，B错误；运动员运动过程中速率不变，质量不变，即动能不变，动能变化量为零，根据动能定理可知合力做功为零，C正确；因为克服摩擦力做功，机械能不守恒，D错误；
[2018天津卷 T3 6分]如图所示，实线表示某电场的电场线（方向未标出），虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为，粒子在M和N时加速度大小分别为，速度大小分别为，电势能分别为．下列判断正确的是
A． B．
C． D．
【答案】D
【解析】
试题分析：将粒子的运动分情况讨论：从M运动到N；从N运动到M，根据电场的性质依次判断；
电场线越密，电场强度越大，同一个粒子受到的电场力越大，根据牛顿第二定律可知其加速度越大，故有；若粒子从M运动到N点，则根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方向如图所示，故电场力做负功，电势能增大，动能减小，即，负电荷在低电势处电势能大，故；
若粒子从N运动到M，则根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方向如图所示，故电场力做正功，电势能减小，动能增大，即，负电荷在低电势处电势能大，故；
综上所述，D正确；
[2018天津卷 T5 6分]氢原子光谱在可见光区域内有四条谱线，都是氢原子中电子从量子数n>2的能级跃迁到n=2的能级发出的光，它们在真空中的波长由长到短，可以判定
A．对应的前后能级之差最小
B．同一介质对的折射率最大
C．同一介质中的传播速度最大
D．用照射某一金属能发生光电效应，则也一定能
【答案】A
【解析】
试题分析：根据分析前后能级差的大小；根据折射率与频率的关系分析折射率的大小；根据判断传播速度的大小；根据发生光电效应现象的条件是入射光的频率大于该光的极限频率判断是否会发生光电效应．
波长越大，频率越小，故的频率最小，根据可知对应的能量最小，根据可知对应的前后能级之差最小，A正确；的频率最小，同一介质对应的折射率最小，根据可知的传播速度最大，BC错误；的波长小于的波长，故的频率大于的频率，若用照射某一金属能发生光电效应，则不一定能，D错误．
【点睛】光的波长越大，频率越小，同一介质对其的折射率越小，光子的能量越小．
[2018天津卷 T8 6分]一振子沿x轴做简谐运动，平衡位置在坐标原点。t=0时振子的位移为-0.1 m，t=1 s时位移为0.1 m，则
A．若振幅为0.1 m，振子的周期可能为
B．若振幅为0.1 m，振子的周期可能为
C．若振幅为0.2 m，振子的周期可能为4 s
D．若振幅为0.2 m，振子的周期可能为6 s
【答案】AD
【解析】t=0时振子的位移为x= - 0.1 m，t=1 s时位移为x=0.1 m，关于平衡位置对称。
如果若振幅为0.1 m，则1 s为半周期的奇数倍，即 ，（k=0、1、2、3……）解得，（k=0、1、2、3……）
当k=1时，，无论k为何值，T都不能等于，A正确B错误；
如果若振幅为0.2 m，结合如图示的位移时间关系图像有：
（n=0、1、2、3……） ①
或者 （n=0、1、2、3……） ②
或者（n=0、1、2、3……） ③
对①式，只有当n=0时T=2s，为整数；
对②式，n为任何数， T都不可能为整数；
对③式，只有当n=0时T=6s，n大于0以后周期都大于6s。故C错误 D正确。
[2018天津卷 T11 18分]如图所示，在水平线ab下方有一匀强电场，电场强度为E，方向竖直向下，ab的上方存在匀强磁场，磁感应强度为B，方向垂直纸面向里，磁场中有一内、外半径分别为R、的半圆环形区域，外圆与ab的交点分别为M、N．一质量为m、电荷量为q的带负电粒子在电场中P点静止释放，由M进入磁场，从N射出，不计粒子重力．
（1）求粒子从P到M所用的时间t；
（2）若粒子从与P同一水平线上的Q点水平射出，同样能由M进入磁场，从N射出，粒子从M到N的过程中，始终在环形区域中运动，且所用的时间最少，求粒子在Q时速度的大小．
【答案】（1）（2）
【解析】
试题分析：粒子在磁场中以洛伦兹力为向心力做圆周运动，在电场中做初速度为零的匀加速直线运动，据此分析运动时间；粒子进入匀强磁场后做匀速圆周运动，当轨迹与内圆相切时，所有的时间最短，粒子从Q射出后在电场中做类平抛运动，在电场方向上的分运动和从P释放后的运动情况相同，所以粒子进入磁场时沿竖直方向的速度同样为v，结合几何知识求解．
（1）设粒子在磁场中运动的速度大小为v，所受洛伦兹力提供向心力，有①
设粒子在电场中运动所受电场力为F，有F=qE②；
设粒子在电场中运动的加速度为a，根据牛顿第二定律有F=ma③；
粒子在电场中做初速度为零的匀加速直线运动，有v=at④；联立①②③④式得⑤；
（2）粒子进入匀强磁场后做匀速圆周运动，其周期与速度、半径无关，运动时间只由粒子所通过的圆弧所对的圆心角的大小决定，故当轨迹与内圆相切时，所有的时间最短，设粒子在磁场中的轨迹半径为，由几何关系可得⑥
设粒子进入磁场时速度方向与ab的夹角为θ，即圆弧所对圆心角的一半，由几何关系知⑦；
粒子从Q射出后在电场中做类平抛运动，在电场方向上的分运动和从P释放后的运动情况相同，所以粒子进入磁场时沿竖直方向的速度同样为v，在垂直于电场方向的分速度等于为，由运动的合成和分解可得⑧
联立①⑥⑦⑧式得⑨．
[2018天津卷 T12 20分]真空管道超高速列车的动力系统是一种将电能直接转换成平动动能的装置．图1是某种动力系统的简化模型，图中粗实线表示固定在水平面上间距为l的两条平行光滑金属导轨，电阻忽略不计，ab和cd是两根与导轨垂直，长度均为l，电阻均为R的金属棒，通过绝缘材料固定在列车底部，并与导轨良好接触，其间距也为l，列车的总质量为m．列车启动前，ab、cd处于磁感应强度为B的匀强磁场中，磁场方向垂直于导轨平面向下，如图1所示，为使列车启动，需在M、N间连接电动势为E的直流电源，电源内阻及导线电阻忽略不计，列车启动后电源自动关闭．
（1）要使列车向右运行，启动时图1中M、N哪个接电源正极，并简要说明理由；
（2）求刚接通电源时列车加速度a的大小；
（3）列车减速时，需在前方设置如图2所示的一系列磁感应强度为B的匀强磁场区域，磁场宽度和相邻磁场间距均大于l．若某时刻列车的速度为，此时ab、cd均在无磁场区域，试讨论：要使列车停下来，前方至少需要多少块这样的有界磁场？
【答案】（1）M接电源正极，理由见解析（2）（3）若恰好为整数，设其为n，则需设置n块有界磁场，若不是整数，设的整数部分为N，则需设置N+1块有界磁场
【解析】
试题分析：结合列车的运动方向，应用左手定则判断电流方向，从而判断哪一个接电源正极；对导体棒受力分析，根据闭合回路欧姆定律以及牛顿第二定律求解加速度；根据动量定理分析列车进入和穿出磁场时动量变化，据此分析；
（1）M接电源正极，列车要向右运动，安培力方向应向右，根据左手定则，接通电源后，金属棒中电流方向由a到b，由c到d，故M接电源正极．
（2）由题意，启动时ab、cd并联，设回路总电阻为，由电阻的串并联知识得①；
设回路总电流为I，根据闭合电路欧姆定律有②
设两根金属棒所受安培力之和为F，有F=BIl③
根据牛顿第二定律有F=ma④，联立①②③④式得⑤
（3）设列车减速时，cd进入磁场后经时间ab恰好进入磁场，此过程中穿过两金属棒与导轨所围回路的磁通量的变化为，平均感应电动势为，由法拉第电磁感应定律有⑥，其中⑦；
设回路中平均电流为，由闭合电路欧姆定律有⑧
设cd受到的平均安培力为，有⑨
以向右为正方向，设时间内cd受安培力冲量为，有⑩
同理可知，回路出磁场时ab受安培力冲量仍为上述值，设回路进出一块有界磁场区域安培力冲量为，有
设列车停下来受到的总冲量为，由动量定理有
联立⑥⑦⑧⑨⑩ 式得
讨论：若恰好为整数，设其为n，则需设置n块有界磁场，若不是整数，设的整数部分为N，则需设置N+1块有界磁场． ．
2017年天津卷
[2017天津卷 T2 6分]明代学者方以智在《阳燧倒影》中记载，“凡宝石面凸，则光成一条，有数棱则必有面五色”，表明白光通过多棱晶体折射会发生色散现象。如图所示，一束复色光通过三棱镜后分解成两束单色光a、b，下列说法正确的是（ ）
A．若增大入射角i，则b光先消失
B．在该三棱镜中a光波长小于b光
C．a光能发生偏振现象，b光不能发生
D．若a、b光分别照射同一光电管都能发生光电效应，则a光的遏止电压低
【答案】D
【解析】
A．当光从光密介质射向光疏介质且入射角大于等于临界角时才会发生全反射，若增大入射角i，在第二折射面上，两束光的入射角较小，不会发生全反射，故光线不会消失，A错误；
B．由图可知，a光的偏折程度较小，折射率n较小，由
可知，在该三棱镜中，a光的传播速度较大，频率较低，波长较长，B错误；
C．光波属于横波，均能发生偏振现象，C错误；
D．由
可知，若a、b光分别照射同一光电管都能发生光电效应，由于a光频率较低，故a光的遏止电压较低，D正确。
故选D。
[2017天津卷 T4 6分]“天津之眼”是一座跨河建设、桥轮合一的摩天轮，是天津市的地标之一。摩天轮悬挂透明座舱，乘客随座舱在竖直面内做匀速圆周运动。下列叙述正确的是（ ）
A．摩天轮转动过程中，乘客的机械能保持不变
B．在最高点，乘客重力大于座椅对他的支持力
C．摩天轮转动一周的过程中，乘客重力的冲量为零
D．摩天轮转动过程中，乘客重力的瞬时功率保持不变
【答案】B
【解析】
A．摩天轮运动过程中做匀速圆周运动，乘客的速度大小不变，则动能不变，但高度变化，所以机械能在变化，选项A错误；
B．圆周运动过程中，在最高点由重力和支持力的合力提供向心力，即
所以重力大于支持力，选项B正确；
C．转动一周，重力的冲量为
I=mgt
不为零，C错误；
D．运动过程中，乘客的重力大小不变，速度大小不变，但是速度方向时刻在变化，根据
P=mgvcosθ
可知重力的瞬时功率在变化，选项D错误。
故选B。
[2017天津卷 T5 6分]手持较长软绳端点O以周期T在竖直方向上做简谐运动，带动绳上的其他质点振动形成简谐波沿绳水平传播，示意如图，绳上有另一质点P，且O、P的平衡位置间距为L，t=0时，O位于最高点，P的位移恰好为零，速度方向竖直向上，下列判断正确的是（ ）
A．该简谐波是纵波
B．该简谐波的最大波长为2L
C．时，P在平衡位置上方
D．时，P的速度方向竖直向上
【答案】C
【解析】
A．绳波中质点的振动方向与波的传播方向垂直，属于横波，纵波的传播方向和质点的振动方向在同一直线上，故A错误；
B．根据波形图和波的传播方向可知，位移恰好为零且速度方向竖直向上的质点与O点的距离应为
，其中n=0、1、2……
波长为
可知当n=0时有波长的最大值，为
故B错误；
CD．0~内P由平衡位置振动到波峰，~内P由波峰回动到平衡位置，可知时P在平衡位置上方向上振动，时P在平衡位置上方向下振动，故C正确，D错误。
故选C。
[2017天津卷 T8 6分]（多选）如图所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆M、N上的a、b两点，悬挂衣服的衣架钩是光滑的，挂于绳上处于静止状态．如果只改变一个条件，当衣架静止时，下列说法正确的是 ( )
A．绳的右端上移到b′，绳子拉力不变
B．将杆N向右移一些，绳子拉力变大
C．绳的两端高度差越小，绳子拉力越小
D．若换挂质量更大的衣服，则衣服架悬挂点右移
【答案】AB
【解析】因衣架钩是光滑的（活节），所以两段绳的拉力T相等，两段绳的合力竖直向上，大小等于衣服的重力，如图所示，两段绳与竖直方向夹角θ相等。
设绳子的长度为X，杆M、N的间距为L，则有Xsinθ＝L，绳子一端在上下移动的时候，绳子的长度不变，两杆之间的距离不变，则θ角度不变。
AC、两个绳子的合力向上，大小等于衣服的重力，由于夹角θ不变，所以绳子的拉力不变，A正确，C错误；
B、当杆向右移动后，根据Xsinθ＝L，即L变大，绳长不变，所以夹角θ变大，两段绳的拉力的夹角变大，而其合力不变，则拉力T变大，故B正确；
D、绳长和两杆距离不变的情况下，θ不变，所以挂的衣服质量变化，不会影响悬挂点的移动，D错误。
故选：AB。
[2017天津卷 T8 6分]如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB是一个电子只在静电力作用下的运动轨迹.设电子在A、B两点的加速度大小分别为、，电势能分别为、.下列说法正确的是( )
A．电子一定从A向B运动
B．若>，则Q靠近M端且为正电荷
C．无论Q为正电荷还是负电荷一定有<
D．B点电势可能高于A点电势
【答案】BC
【解析】
由于不知道电子速度变化，由运动轨迹图不能判断电子向那个方向运动，故A错误；若aA＞aB，则A点离点电荷Q更近即Q靠近M端；又由运动轨迹可知，电场力方向指向凹的一侧即左侧，所以，在MN上电场方向向右，那么Q靠近M端且为正电荷，故B正确；由B可知，电子所受电场力方向指向左侧，那么，若电子从A向B运动，则电场力做负功，电势能增加；若电子从B向A运动，则电场力做正功，电势能减小，所以，一定有EpA＜EpB求解过程与Q所带电荷无关，只与电场线方向相关，故C正确；由B可知，电场线方向由M指向N，那么A点电势高于B点，故D错误；故选BC．
[2017天津卷 T10 10分某探究性学习小组利用如图所示的电路测量电池的电动势和内阻．其中电流表A1的内阻r1=1.0 kΩ，电阻R1=9.0 kΩ，为了方便读数和作图，给电池串联一个R0=3.0 Ω的电阻．
（1）按图示电路进行连接后，发现、和三条导线中，混进了一条内部断开的导线．为了确定哪一条导线内部是断开的，将电键S闭合，用多用电表的电压挡先测量a、间电压，读数不为零，再测量、间电压，若读数不为零，则一定是_______导线断开；若读数为零，则一定是_______导线断开．
（2）排除故障后，该小组顺利完成实验．通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如右图．由I1–I2图象得到电池的电动势E=_______V，内阻r=_______Ω．
【答案】 1.41（1.36~1.44均可） 0.5（0.4~0.6均可）
【解析】
①用电压挡检测电路故障，电压表的表头是电流计，原电路有断路，回路中无电流，将电压表接在间后有示数，说明电路被接通，即间有断路故障，再测量间电压，电压表读数不为零，说明断路故障的范围被缩小到间，则一定是导线断开；若读数为零，则说明电路仍未被接通，断路故障的范围被确定在间．
②根据闭合电路的欧姆定律：，，上式可简化为，读出两点坐标：（60，0.12）和（260，0.05），代入方程解得：电动势E=1.41 V，内阻r=0.5 Ω．
[2017天津卷 T10 16分]如图所示，物块A和B通过一根轻质不可伸长的细绳连接，跨放在质量不计的光滑定滑轮两侧，质量分别为mA=2 kg、mB=1 kg。初始时A静止于水平地面上，B悬于空中。先将B竖直向上再举高h=1.8 m（未触及滑轮）然后由静止释放。一段时间后细绳绷直，A、B以大小相等的速度一起运动，之后B恰好可以和地面接触。取g=10 m/s2。空气阻力不计。求：
（1）B从释放到细绳刚绷直时的运动时间t；
（2）A的最大速度v的大小；
（3）初始时B离地面的高度H。
【答案】（1）0.6s；（2）2m/s；（3）0.6m
【解析】
（1）B从释放到细绳刚绷直前做自由落体运动，由解得
（2）设细绳绷直前瞬间B速度大小为vB，有
细绳绷直瞬间，细绳张力远大于A、B的重力，A、B相互作用，总动量守恒
绳子绷直瞬间，A、B系统获得的速度
之后A做匀减速运动，所以细绳绷直瞬间的速度v即为最大速度，A的最大速度为2 m/s。
（3）细绳绷直后，A、B一起运动，B恰好可以和地面接触，说明此时A、B的速度为零，这一过程中A、B组成的系统机械能守恒，有
解得，初始时B离地面的高度
[2017天津卷 T13 18分]平面直角坐标系xOy中，第Ⅰ象限存在垂直于平面向里的匀强磁场，第Ⅲ象限存在沿y轴负方向的匀强电场，如图所示．一带负电的粒子从电场中的Q点以速度v0沿x轴正方向开始运动，Q点到y轴的距离为到x轴距离的2倍．粒子从坐标原点O离开电场进入磁场，最终从x轴上的P点射出磁场，P点到y轴距离与Q点到y轴距离相等．不计粒子重力，问：
(1)粒子到达O点时速度的大小和方向；
(2)电场强度和磁感应强度的大小之比．
【答案】(1),与x轴正方向成45°角斜向上 (2)
【解析】
(1)粒子运动轨迹如图：
粒子在电场中由Q到O做类平抛运动，设O点速度v与x方向夹角为，Q点到x轴的距离为L，到y轴的距离为2L，粒子的加速度为a，运动时间为t，根据平抛运动的规律有：
x方向：
y方向：
粒子到达O点时沿y轴方向的分速度：
，
又
，
解得，即，
粒子到达O点时的夹角为450解斜向上，粒子到达O点时的速度大小为
；
(2)设电场强度为E，粒子电荷量为q，质量为m，粒子在电场中受到的电场力为F，粒子在电场中运动的加速度：
，
设磁感应强度大小为B，粒子做匀速圆周运动的半径为R，洛伦兹力提供向心力，有：
，
根据几何关系可知：
解得：
[2017天津卷 T14 20分]电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器．电磁轨道炮示意如图，图中直流电源电动势为E，电容器的电容为C．两根固定于水平面内的光滑平行金属导轨间距为l，电阻不计．炮弹可视为一质量为m、电阻为R的金属棒MN，垂直放在两导轨间处于静止状态，并与导轨良好接触．首先开关S接1，使电容器完全充电．然后将S接至2，导轨间存在垂直于导轨平面、磁感应强度大小为B的匀强磁场（图中未画出），MN开始向右加速运动．当MN上的感应电动势与电容器两极板间的电压相等时，回路中电流为零，MN达到最大速度，之后离开导轨．问：
（1）磁场的方向；
（2）MN刚开始运动时加速度a的大小；
（3）MN离开导轨后电容器上剩余的电荷量Q是多少．
【答案】（1）垂直于导轨平面向下；（2）（3）
【解析】
（1）电容器充电后上板带正电，下板带负电，放电时通过MN的电流由M到N，欲使炮弹射出，安培力应沿导轨向右，根据左手定则可知磁场的方向垂直于导轨平面向下．
（2）电容器完全充电后，两极板间电压为E，根据欧姆定律，电容器刚放电时的电流：
炮弹受到的安培力：
根据牛顿第二定律：
解得加速度
（3）电容器放电前所带的电荷量
开关S接2后，MN开始向右加速运动，速度达到最大值vm时，MN上的感应电动势：
最终电容器所带电荷量
设在此过程中MN的平均电流为，MN上受到的平均安培力：
由动量定理，有：
又：
整理的：最终电容器所带电荷量
2016年天津卷
[2016天津卷 T3 6分]我国将发射“天宫二号”空间实验室，之后发射“神州十一号”飞船与“天宫二号”对接假设“天宫二号”与“神州十一号”都围绕地球做匀速圆周运动，为了实现飞船与空间实验室的对接，下列措施可行的是
A．使飞船与空间实验室在同一轨道上运行，然后飞船加速追上空间实验室实现对接
B．使飞船与空间实验室在同一轨道上运行，然后空间实验室减速等待飞船实现对接
C．飞船先在比空间实验室半径小的轨道上加速，加速后飞船逐渐靠近空间实验室，两者速度接近时实现对接
D．飞船先在比空间实验室半径小的轨道上减速，减速后飞船逐渐靠近空间实验室，两者速度接近时实现对接
【答案】C
【解析】
试题分析：在同一轨道上运行加速做离心运动，减速做向心运动均不可实现对接．则AB错误；飞船先在比空间实验室半径小的轨道上加速，则其做离心运动可使飞船逐渐靠近空间实验室，两者速度接近时实现对接．则C正确；飞船先在比空间实验室半径小的轨道上减速，则其做向心运动，不可能与空间实验室相接触．则D错误．故选C．
[2016天津卷 T4 6分]如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地。在两极板间有一个固定在P点的点电荷，以E表示两板间的电场强度，Ep表示点电荷在P点的电势能，θ表示静电计指针的偏角。若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（ ）
A、θ增大，E增大 B、θ增大，Ep不变
C、θ减小，Ep增大 D、θ减小，E不变
【答案】D
【解析】若保持下极板不动，将上极板向下移动一小段距离，则根据可知，C变大，Q一定，则根据Q=CU可知，U减小，则静电计指针偏角θ减小；根据，Q=CU，联立可得：，可知Q一定时，E不变；根据U1=Ed1可知P点离下极板的距离不变，E不变，则P点与下极板的电势差不变，P点的电势不变，则EP不变；故选项ABC错误，D正确；故选D.
[2016天津卷 T7 6分]（多选）中形成的简谐横波沿x轴正方向传播，某时刻波刚好传播到x=12 m处，波形图象如图所示，则
A．此后再经6 s该波传播到x=24 m处
B．M点在此后第3 s末的振动方向沿y轴正方向
C．波源开始振动时的运动方向沿y轴负方向
D．此后M点第一次到达y=-3 m处所需时间是2 s
【答案】AB
【解析】
试题分析：波的周期T="4" s，波长λ="8" m，波速，则再经过6 s，波传播的距离为x="vt=12" m，故该波传到x="24" m处，选项A正确；M点在此时振动方向向下，则第3 s末，即经过了0.75T，该点的振动方向沿y轴正方向，选项B正确；因波传到x="12" m处时，质点向y轴正方向振动，故波源开始振动时的运动方向沿y轴正方向，选项C错误；因为<="sin" 45°，故M点第一次到达y="–3" m位置时，振动的时间小于="1" s，选项D错误．
[2016天津卷 T8 6分]（多选）我国高铁技术处于世界领先水平．和谐号动车组是由动车和拖车编组而成，提供动力的车厢叫动车，不提供动力的车厢叫拖车．假设动车组各车厢质量均相等，动车的额定功率都相同，动车组在水平直轨道上运行过程中阻力与车重成正比．某列车组由8节车厢组成，其中第1、5节车厢为动车，其余为拖车，则该动车组( )
A．启动时乘客受到车厢作用力的方向与车运动的方向相反
B．做匀加速运动时，第5、6节与第6、7节车厢间的作用力之比为3∶2
C．进站时从关闭发动机到停下来滑行的距离与关闭发动机时的速度成正比
D．与改为4节动车带4节拖车的动车组最大速度之比为1∶2
【答案】BD
【解析】
启动时乘客的加速度的方向与车厢运动的方向是相同的，所以启动时乘客受到车厢作用力的方向与车运动的方向相同，故A错误；设每一节车厢的质量是m，阻力为，做加速运动时，对6、7、8车厢进行受力分析得：，对7、8车厢进行受力分析得：，联立可得：，故B正确；设进站时从关闭发动机到停下来滑行的距离为s，则：，又，可得：，可知进站时从关闭发动机到停下来滑行的距离与关闭发动机时的速度的平方成正比，故C错误；设每节动车的功率为P，当只有两节动力车时，最大速率为v，则：，改为4节动车带4节拖车的动车组时，最大速度为，则：，所以，故D正确．
[2016天津卷 T8 6分]如图所示，方盒A静止在光滑的水平面上，盒内有一个小滑块B，盒的质量是滑块质量的2倍，滑块与盒内平面间的动摩擦因数为μ．若滑块以速度v开始向左运动，与盒的左右壁发生无机械能损失的碰撞，滑块在盒中来回运动多次，最终相对盒静止.
（1）此时盒的速度大小为_________？
（2）滑块相对于盒运动的路程为____________？
【答案】
【解析】
(1)[1]物体与盒子组成的系统动量守恒；先由动量守恒求出盒子与物块的最终速度，再结合损失的机械能即可求出滑块相对于盒运动的路程。设滑块的质量为m，则盒的质量为2m，对整个过程，由动量守恒定律可得
解得
(2)[2]由能量关系可知
解得
[2016天津卷 T11 6分]某同学想要描绘标有“3.8 V，0.3 A”字样小灯泡L的伏安特性曲线，要求测量数据尽量精确，绘制曲线完整，可供该同学选用的器材除了开关、导线外，还有：
电压表V1(量程0~3 V，内阻等于3 kΩ)
电压表V2(量程0~15 V，内阻等于15 kΩ)
电流表A1(量程0~200 mA，内阻等于10 Ω)
电流表A2(量程0~3 A，内阻等于0.1 Ω)
滑动变阻器R1(0~10 Ω，额定电流2 A)
滑动变阻器R2(0~1 kΩ，额定电流0.5 A)
定值电阻R3(阻值等于1 Ω)
定值电阻R4(阻值等于10 Ω)
定值电阻R5(阻值等于1 kΩ)
电源E(E=6 V，内阻不计)
（1）请画出实验电路图，并将各元件字母代码标在该元件的符号旁__________．
（2）该同学描绘出的I–U图象应是下图中的___________．
【答案】 B
【解析】
①用电压表V1和R5串联，可改装成量程为的电压表；用电流表A1与R4并联可改装为量程为的电流表；待测小灯泡的阻值较小，故采用电流表外接法；为使曲线完整，滑动变阻器应采用分压接法，故选择总阻值小的R1，电路如图：
②小灯泡灯丝的电阻随温度升高而变大，故该同学描绘出的I–U图线应该是B．
[2016天津卷 T13 18分]如图所示，空间中存在着水平向右的匀强电场，电场强度大小为，同时存在着水平方向的匀强磁场，其方向与电场方向垂直，磁感应强度大小B=0.5 T。有一带正电的小球，质量m=1×10–6 kg，电荷量q=2×10–6 C，正以速度v在图示的竖直面内做匀速直线运动，当经过P点时撤掉磁场（不考虑磁场消失引起的电磁感应现象），取g=10 m/s2。求：
（1）小球做匀速直线运动的速度v的大小和方向；
（2）从撤掉磁场到小球再次穿过P点所在的这条电场线经历的时间t。
【答案】（1）20 m/s，与电场方向夹角为60°；（2）3.5 s
【解析】
（1）小球做匀速直线运动时，受力如图：
其所受的三个力在同一平面内，合力为零，则有：
，
代入数据解得
速度v的方向与电场E的方向之间的夹角满足
解得
则
（2）撤去磁场后，由于电场力垂直于竖直方向，它对竖直方向的分运动没有影响，以P点为坐标原点，竖直向上为正方向，小球在竖直方向上做匀减速直线运动，其初速度为
若使小球再次穿过P点所在的电场线，仅需小球的竖直方向的分位移为零，则有
联立解得
[2016天津卷 T14 20分]电磁缓速器是应用于车辆上以提高运行安全性的辅助制动装置，其工作原理是利用电磁阻尼作用减缓车辆的速度．电磁阻尼作用可以借助如下模型讨论：如图所示，将形状相同的两根平行且足够长的铝条固定在光滑斜面上，斜面与水平方向夹角为θ．一质量为m的条形磁铁滑入两铝条间，恰好匀速穿过，穿过时磁铁两端面与两铝条的间距始终保持恒定，其引起电磁感应的效果与磁铁不动、铝条相对磁铁运动相同．磁铁端面是边长为d的正方形，由于磁铁距离铝条很近，磁铁端面正对两铝条区域的磁场均可视为匀强磁场，磁感应强度为B，铝条的高度大于d，电阻率为ρ．为研究问题方便，铝条中只考虑与磁铁正对部分的电阻和磁场，其他部分电阻和磁场可忽略不计，假设磁铁进入铝条间以后，减少的机械能完全转化为铝条的内能，重力加速度为g．
（1）求铝条中与磁铁正对部分的电流I；
（2）若两铝条的宽度均为b，推导磁铁匀速穿过铝条间时速度v的表达式；
（3）在其他条件不变的情况下，仅将两铝条更换为宽度b'>b的铝条，磁铁仍以速度v进入铝条间，试简要分析说明磁铁在铝条间运动时的加速度和速度如何变化．
【答案】（1） （2）v= （3）见解析
【解析】
（1）磁铁在铝条间运动时，两根铝条受到的安培力大小相等均为F安，有
F安=IdB①
磁铁受到沿斜面向上的作用力为F，其大小有
F=2F安②
磁铁匀速运动时受力平衡，则有F–mgsin θ=0③
联立①②③式可得I=④
（2）磁铁穿过铝条时，在铝条中产生的感应电动势为E，有E=Bdv⑤
铝条与磁铁正对部分的电阻为R，由电阻定律有R=ρ⑥
由欧姆定律有I=⑦
联立④⑤⑥⑦式可得 v=⑧
（3）磁铁以速度v进入铝条间，恰好做匀速运动时，磁铁受到沿斜面向上的作用力F，联立①②⑤⑥⑦式可得F=⑨
当铝条的宽度b'>b时，磁铁以速度v进入铝条间时，磁铁受到的作用力变为F'，有F'=⑩
可见，F'>F="mgsin" θ，磁铁所受到的合力方向沿斜面向上，获得与运动方向相反的加速度，磁铁将减速下滑，此时加速度最大．之后，随着运动速度减小，F'也随着减小，磁铁所受的合力也减小，由于磁铁加速度与所受到的合力成正比，磁铁的加速度逐渐减小．综上所述，磁铁做加速度逐渐减小的减速运动．直到F'="mgsin" θ时，磁铁重新达到平衡状态，将再次以较小的速度匀速下滑．
2015年天津卷
[2016天津卷 T2 6分]中国古人对许多自然现象有深刻认识，唐人张志和在《玄真子．涛之灵》中写道：“雨色映日而为虹”，从物理学的角度看，虹时太阳光经过雨滴的两次折射和一次反射形成的，右图是彩虹成因的简化示意图，其中a、b时两种不同频率的单色光，则两光
A．在同种玻璃种传播，a光的传播速度一定大于b光
B．以相同角度斜射到同一玻璃板透过平行表面后，b光侧移量大
C．分别照射同一光电管，若b光能引起光电效应，a光一定也能
D．以相同的入射角从水中射入空气，在空气张只能看到一种光时，一定是a光
【答案】C
【解析】
A．由图可知，光线a的折射率大于b根据可以确定a光在同种玻璃中速度小于光速，故A错误；
B．以相同的入射角度射入平行玻璃砖折射率越大侧移量越大，故B错误；
C．根据光的频率越大光子能量越大就越容易发生光电效应，C正确；
D．根据折射率越大，越容易发生全反射，在水外越不容易看到，D错误.
[2015天津卷 T5 6分]如图所示，固定的竖直光滑长杆上套有质量为m的小圆环，圆环与水平状态的轻质弹簧一端连接，弹簧的另一端连接在墙上，并且处于原长状态，现让圆环由静止开始下滑，已知弹簧原长为L，圆环下滑到最大距离时弹簧的长度变为2L（未超过弹性限度），则在圆环下滑到最大距离的过程中（ ）
A．圆环的机械能守恒
B．弹簧弹性势能变化了
C．圆环下滑到最大距离时，所受合力为零
D．圆环重力势能与弹簧弹性势能之和保持不变
【答案】B
【解析】圆环在下滑过程中，弹簧对其做负功，故圆环机械能减小 ，选项A错误； 圆环下滑到最大的距离时，由几何关系可知，圆环下滑的距离为，圆环的速度为零，由能量守恒定律可知，弹簧的弹性势能增加量等于圆环重力势能的减小量，为，故选项B正确； 圆环下滑过程中，所受合力为零时，加速度为零，速度最大，而下滑至最大距离时，物体速度为零，加速度不为零，所以选项C错误； 在下滑过程中，圆环的机械能与弹簧弹性势能之和保持不变，即系统机械能守恒，所以选项D错误；
[2015天津卷 T7 6分]如图所示，氕核、氘核、氚核三种粒子从同一位置无初速度地飘入电场线水平向右的加速电场E1，之后进入电场线竖直向下的匀强电场E2发生偏转，最后打在屏上。整个装置处于真空中，不计粒子重力及其相互作用，那么（ ）
A．偏转电场E2对三种粒子做功一样多
B．三种粒子打到屏上时的速度一样大
C．三种粒子运动到屏上所用时间相同
D．三种粒子一定打到屏上的同一位置，
【答案】AD
【解析】AB．带电粒子在加速电场中加速，由动能定理可知
解得
粒子在偏转电场中的时间
在偏转电场中的纵向速度
纵向位移
即位移与比荷无关，与速度无关；则可三种粒子的偏转位移相同，则偏转电场对三种粒子做功一样多，故A正确，B错误；
CD．因三粒子由同一点射入偏转电场，且偏转位移相同，故三个粒子打在屏幕上的位置一定相同；因粒子到屏上的时间与横向速度成反比；因加速后的速度大小不同，故三种粒子运动到屏上所用时间不相同，故C错误，D正确。
故选AD。
[2015天津卷 T8 6分]（多选） P1、P2为相距遥远的两颗行星，距各自表面相同高度处各有一颗卫星s1、s2做匀速圆周运动，图中纵坐标表示行星对周围空间各处物体的引力产生的加速度a，横坐标表示物体到行星中心的距离r的平方，两条曲线分别表示P1、P2周围的a与r2的反比关系，它们左端点横坐标相同，则（ ）
A．P1的平均密度比P2的大
B．P1的第一宇宙速度比P2的小
C．s1的向心加速度比s2的大
D．s1的公转周期比s2的大
【答案】AC
【解析】由图可知，两行星的球体半径相同，对行星周围空间各处物体来说，万有引力提供加速度，故有，故可知的质量比的大，即的平均密度比的大，所以选项A正确； 由图可知，表面的重力加速比的大，由可知，的第一宇宙速度比的大，所以选项B错误；对卫星而言，万有引力提供向心加速度，即，故可知，的向心加速度比的大，所以选项C正确；根据可知，的公转周期比的小，所以选项D错误；
[2016天津卷 T11 10分]用电流表和电压表测定由三节干电池串联组成的电池组（电动势约4.5V，内电阻约1Ω）的电动势和内电阻，除了待测电池组，电键，导线外，还有下列器材供选用∶
A．电流表∶量程0.6A，内电阻约1Ω
B．电流表∶量程3A，内电阻约0.2Ω
C．电压表∶量程3V，内电阻约30kΩ
D．电压表∶量程6V，内电阻约60kΩ
E.滑动变阻器∶0~1000Ω，额定电流0.5A
F.滑动变阻器∶0~20Ω，额定电流2A
(1)为了使测量结果尽量准确，电流表应选用________，电压表选用________，滑动变阻器应选用________（均填仪器的字母代号）
(2)下图为正确选择仪器后，连好的部分电路，为了使测量误差尽量小，还需要在电路中用导线将________和________相连、________和________相连、________和________相连。（均填仪器上接线柱的字母代号）
(3).实验时发现电流表坏了，于是不再使用电流表，剩余仪器中仅用电阻箱替换掉滑动变阻器，重新连接电路，仍能完成实验，实验中读出几组电阻箱的阻值R和对应电压表的示数U；用图像法处理采集到数据，为在直角坐标系中得到的函数图像是一条直线，则可以_________为纵坐标，以________为横坐标。
【答案】A D F a d c g f h
【解析】
(1) [1][2]按仪器选择顺序，先选电表，电池电动势为4.5V，故电压表选择6V量程的D； 电路的最大电源不超过0.45A，故电流表选择0.6A量程的A即可；
[3]因要求测量结果尽量准确，为方便调节，变阻器选择20Ω的F即可；
(2)[4][5][6]为减小误差，电流表应采用内接法，同时注意电表的正、负接线柱，故可知导线应连接ad、fh、cg；
(3)[7]换用电阻箱后，根据闭合电路欧姆定律有，变形后得到
或或
故图像坐标可以为、或U、或、R（横纵坐标互换亦可）
[2015天津卷 T13 18分]如图所示，“凸”字形硬质金属线框质量为m，相邻各边互相垂直，且处于同一竖直平面内，ab边长为l，cd边长为2l，ab与cd平行，间距为2l。匀强磁场区域的上下边界均水平，磁场方向垂直于线框所在平面。开始时，cd边到磁场上边界的距离为2l，线框由静止释放，从cd边进入磁场直到ef、pq边进入磁场前，线框做匀速运动，在ef、pq边离开磁场后，ab边离开磁场之前，线框又做匀速运动。线框完全穿过磁场过程中产生的热量为Q。线框在下落过程中始终处于原竖直平面内，且ab、cd边保持水平，重力加速度为g；求
（1）线框ab边将离开磁场时做匀速运动的速度大小是cd边刚进入磁场时的 几倍
（2）磁场上下边界间的距离H
【答案】（1）4倍；（2）。
【解析】设磁场的磁感应强度大小写为B，cd边刚进入磁场时，线框做匀速运动的速度为v1，cd边上的感应电动势为E1，由法拉第电磁感应定律可得：
设线框总电阻为R，此时线框中电流为I1，由闭合电路欧姆定律可得：
设此时线械所受安培力为F1，有：
由于线框做匀速运动，故受力平衡，所以有：
联立解得：
设ab边离开磁场之前，线框做匀速运动的速度为v2，同理可得：
故可知：
（2线框自释放直到cd边进入磁场前，由机械能守恒定律可得：
线框完全穿过磁场的过程中，由能量守恒定律可得：
联立解得：
[2015天津卷 T14 20分]现代科学仪器常利用电场、磁场控制带电粒子的运动。真空中存在着如图所示的多层紧密相邻的匀强电场和匀强磁场，电场和磁场的宽度均为d。电场强度为E，方向水平向右；磁感应强度为B，方向垂直纸面向里。电场、磁场的边界互相平行且与电场方向垂直，一个质量为m、电荷量为q的带正电粒子在第1层电场左侧边界某处由静止释放，粒子始终在电场、磁场中运动，不计粒子重力及运动时的电磁辐射
（1）求粒子在第2层磁场中运动时速度v2的大小与轨迹半径r2；
（2）粒子从第n层磁场右侧边界穿出时，速度的方向与水平方向的夹角为θn，试求sinθn；
（3）若粒子恰好不能从第n层磁场右侧边界穿出，试问在其他条件不变的情况下，也进入第n层磁场，但比荷较该粒子大的粒子能否穿出该层磁场右侧边界，请简要推理说明之。
【答案】（1）,；（2）；（3）比荷较大的粒子不能飞出右侧边界。
【解析】（1）粒子在进入第2层磁场时，经两次电场加速，中间穿过磁场时洛伦兹力不做功，由动能定理，有
解得
粒子在第2层磁场中受到的洛伦兹力充当向心力，有
联立解得
（2）设粒子在第n层磁场中运动的速度为vn，轨迹半径为rn（下标表示粒子所在层数），在电场中，根据动能定理有
在磁场中，根据洛伦兹力提供向心力有
粒子进入到第n层磁场时，速度的方向与水平方向的夹角为，从第n层磁场右侧边界突出时速度方向与水平方向的夹角为，粒子在电场中运动时，垂直于电场线方向的速度分量不变，有
由图根据几何关系可以得到
联立可得
由此可看出，，…，为一等差数列，公差为d，可得
当n=1时，由下图可看出
联立可解得
（3）若粒子恰好不能从第n层磁场右侧边界穿出，则
，
在其他条件不变的情况下，打印服务比荷更大的粒子，设其比荷为，假设通穿出第n层磁场右侧边界，粒子穿出时速度方向与水平方向的夹角为，由于，则导致
说明不存在，即原假设不成立，所以比荷较该粒子大的粒子不能穿出该层磁场右侧边界。
2014年天津卷
[2014天津卷 T2 6分]如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略．平行板电容器C的极板水平放置．闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动． 如果仅改变下列某一个条件，油滴仍能静止不动的是( )
A．增大R1的阻值 B．增大R２的阻值
C．增大两板间的距离 D．断开电键S
【答案】B
【解析】
试题分析：以油滴为研究对象进行受力分析可知，油滴静止不动，所受电场力与重力平衡，即，现欲使油滴仍能处于平衡状态，则保证电场强度不发生变化即可，R1的电压不变即可，题中R2没有电流通过，故改变R2时对电路工作状态无影响，所以选项B正确、A错误；而增大两板间距离时，电场强度减小，油滴下落，所以选项C错误；断开电键S时，电容器与可变电阻构成闭合回路，电容器放电，油滴下落，所以选项D错误；
[2014天津卷 T4 6分]如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷，一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么（ ）
A．若微粒带正电荷，则A板一定带正电荷
B．微粒从M点运动到N点电势能一定增加
C．微粒从M点运动到N点动能一定增加
D．微粒从M点运动到N点机械能一定增加
【答案】C
【解析】微粒在极板间受到竖直向下的重力作用与电场力作用，由图示微粒运动轨迹可知，微粒向下运动，说明微粒受到的合力竖直向下，重力与电场力的合力竖直向下；
A、如果微粒带正电，A板带正电荷，微粒受到的合力向下，微粒运动轨迹向下，A板带负电，但如果电场力小于重力，微粒受到的合力向下，微粒运动轨迹向下，则A板既可以带正电，也可能带负电，故A错误；
B、如果微粒受到的电场力向下，微粒从M点运动到N点过程中电场力做正功，微粒电势能减小，如果微粒受到的电场力向上，则电势能增加，故B错误；
C、微粒受到的合力向下，微粒从M点运动到N点过程中合外力做正功，微粒的动能增加，故C正确；
D、微粒从M点运动到N点过程动能增加，重力势能减小，机械能不一定增加，故D错误。
故选：C。
[2014天津卷 T7 6分]如图甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图乙中曲线a，b所示，则( )
A．两次t＝0时刻线圈平面均与中性面重合
B．曲线a，b对应的线圈转速之比为2∶3
C．曲线a表示的交变电动势频率为25 Hz
D．曲线b表示的交变电动势有效值为10 V
【答案】AC
【解析】
t＝0时刻，两次产生的交流电的电动势瞬时值均为零，因此线圈平面均与中性面重合，A项正确；图中a、b对应的周期之比为2∶3，因此线圈转速之比na∶nb＝∶＝3∶2，B项错误；a线表示的交流电动势的频率为fa＝＝25 Hz，C项正确；a线对应线圈相应的电动势的最大值Eam＝NBS·，由图象知Eam＝15 V，b线对应线圈相应的电动势的最大值Ebm＝NBS·，因此＝＝，Ebm＝10 V，有效值Eb＝ V＝5V，D项错误．
[2014天津卷 T8 6分]一束由两种频率不同的单色光组成的复色光从空气射入玻璃三棱镜后，出射光分成a、b两束，如图所示，则a、b两束光
A．垂直穿过同一块平板玻璃，a光所用的时间比b光长
B．从同种介质射入真空发生全反射时，a光临界角比b光的小
C．分别通过同一双缝干涉装置，b光形成的相邻条纹间距小
D．若照射同一金属都能发生光电效应，b光照射时逸出的光电子最大初动能大
【答案】AB
【解析】
A．根据折射率
由光路图可知，a光折射率更大一些，再由
故可知在介质中a的速度更小一些，故穿过同一块平板玻璃所用时间要长些，故A正确；
B．又因为
可知a光临界角要小些，故B正确；
C．折射率越大说明频率越大，波长越小，故b光波长大，干涉条纹间距要更宽些，故C错误；
D．由
可知，频率越大则光子能量越大，结合光电效应方程可知，照射同一种金属时，对应的光电子最大初动能大，故D错误。
故选AB。
[2014天津卷 T9 4分]半径为R的水平圆盘绕过圆心O的竖直轴匀速转动，A为圆盘边缘上一点，在O的正上方有一个可视为质点的小球以初速度v水平抛出时，半径OA方向恰好与v的方向相同，如图所示，若小球与圆盘只碰一次，且落在A点，重力加速度为g，则小球抛出时距O的高度为h＝ ，圆盘转动的角速度大小为 ．
【答案】、
【解析】
[1]小球做平抛运动，小球在水平方向上做匀速直线运动，则运动的时间:
竖直方向做自由落体运动，则:
[2]根据得：
[2014天津卷 T11 6分]现要测量一个未知电阻Rx的阻值，除Rx外可用的器材有：
A多用电表（仅可使用欧姆挡）；
B一个电池组E（电动势6V）：
C一个滑动变阻器R（0～20Ω，额定电流1A）：
D两个相同的电流表G（内阻Rg＝1000Ω，满偏电流Ig＝100μA）：
E两个标准电阻（R1＝29000Ω，R2＝0.1Ω）：
F一个电键S、导线若干．
①为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，最后几乎紧挨满偏刻度停下来，下列判断和做法正确的是____（填字母代号）．
A．这个电阻阻值很小，估计只有几欧姆
B．这个电阻阻值很大，估计有几千欧姆
C．如需进一步测量可换“×1”挡，调零后测量
D．如需进一步测量可换“×1k”挡，调零后测量
②根据粗测的判断，设计一个测量电路，要求测量尽量准确并使电路能耗较小，画出实验电路图，并将各元件字母代码标在元件的符号旁_____．
【答案】AC
【解析】
(1)[1]AB．用多用电表的欧姆档粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，此时的刻度盘示数较小，故总阻值较小，故A正确；B错误；
CD．应改用小倍率档位，选档位后，重新欧姆调零进行测量，故C正确;D错误。
故选AC。
(2)[2]利用提供的器材R2和G改装成电流表，用R1和G改装成电压表；要求电路能耗较小，结合电阻较小特点，故采用限流接法，电路如图
[2014天津卷 T13 18分]如图所示，两根足够长的平行金属导轨固定在倾角θ＝30°的斜面上，导轨电阻不计，间距L＝0.4 m，导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN.Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B＝0.5 T．在区域Ⅰ中，将质量m1＝0.1 kg，电阻R1＝0.1 Ω的金属条ab放在导轨上，ab刚好不下滑．然后，在区域Ⅱ中将质量m2＝0.4 kg，电阻R2＝0.1 Ω的光滑导体棒cd置于导轨上，由静止开始下滑．cd在滑动过程中始终处于区域Ⅱ的磁场中，ab，cd始终与导轨垂直且两端与导轨保持良好接触，取g＝10 m/s2，问：
（1）cd下滑的过程中，ab中的电流方向；
（2）ab刚要向上滑动时，cd的速度v多大；
（3）从cd开始下滑到ab刚要向上滑动的过程中，cd滑动的距离x＝3.8 m，此过程中ab上产生的热量Q是多少．
【答案】（1）由a流向b （2）5m/s (3)1.3J
【解析】
（1）由右手定则可知，电流由a流向b；
（2）开始放置ab刚好不下滑时，ab所受摩擦力为最大静摩擦力，由平衡条件得：Fmax=m1gsinθ，
ab刚好要上滑时，感应电动势：E=BLv，
电路电流：
ab受到的安培力：F安=BIL，
此时ab受到的最大静摩擦力方向沿斜面向下，
由平衡条件得：F安=m1gsinθ+Fmax，
代入数据解得：v=5m/s；
（3）cd棒运动过程中电路产生的总热量为Q总，
由能量守恒定律得：m2gxsinθ=Q总+m2v2，
ab上产生的热量：
解得：Q=1.3J；
[2014天津卷 T12 20分]同步加速器在粒子物理研究中有重要的应用，其基本原理简化为如图所示的模型．M、N为两块中心开有小孔的平行金属板．质量为m、电荷量为+q的粒子A（不计重力）从M板小孔飘入板间，初速度可视为零，每当A进入板间，两板的电势差变为U，粒子得到加速，当A离开N板时，两板的电荷量均立即变为零．两板外部存在垂直纸面向里的匀强磁场，A在磁场作用下做半径为R的圆周运动，R远大于板间距离，A经电场多次加速，动能不断增大，为使R保持不变，磁场必须相应地变化．不计粒子加速时间及其做圆周运动产生的电磁辐射，不考虑磁场变化对粒子速度的影响及相对论效应．求
（1）A运动第1周时磁场的磁感应强度B1的大小；
（2）在A运动第n周的时间内电场力做功的平均功率；
（3）若有一个质量也为m、电荷量为+kq（k为大于1的整数）的粒子B（不计重力）与A同时从M板小孔飘入板间，A、B初速度均可视为零，不计两者间的相互作用，除此之外，其他条件均不变，下图中虚线、实线分别表示A、B的运动轨迹．在B的轨迹半径远大于板间距离的前提下，请指出哪个图能定性地反映A、B的运动轨迹，并经推导说明理由．
【答案】（1）；（2）；（3）A图能定性地反映A、B运动的轨迹；
【解析】
试题分析：（1）设A经电场第1次加速后速度为v1，由动能定理得
①
A在磁场中做匀速圆周运动，所受洛伦兹力充当向心力
②
联立解得：③
（2）设A经n次加速后的速度为vn，由动能定理得
④
设A做第n次圆周运动的周期为Tn，有
⑤
设在A运动第n周的时间内电场力做功为Wn，则
⑥
在该段时间内电场力做功的平均功率为
⑦
联立解得：⑧
（3）A图能定性地反映A、B运动的轨迹．
A经地n加速后，设其对应的磁感应强度为Bn，A、B的周期分别为、，综合②⑤式并分别应用A、B的数据得
由上可知，是的k倍，所以A每绕得1周，B就绕行k周．由于电场只在A通过时存在，故B仅在与A同时进入电场时才被加速．
经n次加速后，A、B的速度分别为、，结合④式有
由题设条件并结合⑤式，对A有
设B的轨迹半径为，有
比较以上两式得
上式表明，运动过程B的轨迹半径始终不变．
由以上分析可知，两粒子运动的轨迹如图A所示．
2013年天津卷
[2013天津卷 T2 3分]一的运动员甲提前站在“交棒”的运动员乙前面，并且开始向前滑行，待乙追上甲时，乙猛推甲一把，使甲获得更大的速度向前冲出．在乙推甲的过程中，忽略运动员与冰面间在水平方向上的相互作用，则（ ）
A．甲对乙的冲量一定等于乙对甲的冲量
B．甲、乙的动量变化一定大小相等方向相反
C．甲的动能增加量一定等于乙的动能减少量
D．甲对乙做多少负功，乙对甲就一定做多少正功
【答案】B
【解析】
A．因为冲量是矢量，甲对已的作用力与乙对甲的作用力大小相等方向相反，故冲量大小相等方向相反，故A错误．
B．设甲乙两运动员的质量分别为、，追上之前的瞬间甲、乙两运动员的速度分别是，．根据题意整个交接棒过程动量守恒：
可以解得：
，
即B选项正确；
CD．经历了中间的完全非弹性碰撞过程会有动能损失，CD选项错误．
[2013天津卷 T5 3分]如图所示，小球用细绳系住，绳的另一端固定于O点。现用水平力F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力FN以及绳对小球的拉力FT的变化情况是( )
A．FN保持不变，FT不断增大
B．FN不断增大，FT不断减小
C．FN保持不变，FT先增大后减小
D．FN不断增大，FT先减小后增大
【答案】D
【解析】先对小球进行受力分析，重力、支持力FN、拉力FT组成一个闭合的矢量三角形，由于重力不变、支持力FN方向不变，斜面向左移动的过程中，拉力FT与水平方向的夹角β减小，当β＝θ时，FT⊥FN，细绳的拉力FT最小，由图可知，随β的减小，斜面的支持力FN不断增大，FT先减小后增大。故D正确。ABC错误。
故选：D。
[2013天津卷 T6 3分]（多选）一两个带等量正电的点电荷，固定在图中P、Q两点，MN为PQ连线的中垂线，交PQ与O点，A为MN上的一点，一带负电的试探电荷q，从A点由静止释放，只在静电力作用下运动，取无限远处的电势为零，则（ ）
A．q由A向O的运动是匀加速直线运动 B．q由A向O运动的过程电势能逐渐减小
C．q运动到O点时的动能最大 D．q运动到O点时电势能为零
【答案】BC
【解析】
试题分析：本题要根据等量同种点电荷电场线的分布情况，抓住对称性，分析试探电荷的受力情况，分析其运动情况，根据电场力做功情况，分析其电势能的变化情况．
解：A、两等量正电荷周围部分电场线如右图所示，其中P、Q连线的中垂线MN上，从无穷远到O过程中电场强度先增大后减小，且方向始终指向无穷远方向．
故试探电荷所受的电场力是变化的，q由A向O的运动做非匀加速直线运动，故A错误．
B、电场力方向与AO方向一致，电场力做正功，电势能逐渐减小；故B正确．
C、从A到O过程，电场力做正功，动能增大，从O到N过程中，电场力做负功，动能减小，故在O点试探电荷的动能最大，速度最大，故C正确．
D、取无限远处的电势为零，从无穷远到O点，电场力做正功，电势能减小，则q运动到O点时电势能为负值．故D错误．
故选BC
[2013天津卷 T7 3分]（多选）一列简谐横波沿直线传播，该直线上平衡位置相距9m的a、b两质点的振动图象如右图所示。下列描述该波的图象可能正确的是( )
【答案】AC
【解析】本题考查机械波的图象及多解性。a、b两点之间的波形图可以有图中两种形式。
对于情况1： ∴
对于情况2： ∴
代入自然数n可知A、C选项正确。
[2013天津卷 T8 3分]（多选）一固定的半圆形玻璃砖的横截面如图，O点为圆心，OO 为直径MN的垂线，足够大的光屛PQ紧靠玻璃砖右侧且垂直于MN．由A、B两种单色光组成的一束光沿半径方向射向O点，入射光线与OO 夹角θ较小时，光屛NQ区域出现两个光斑，逐渐增大θ角，当θ=α时，光屛NQ区域A光的光斑消失，继续增大角，当θ=β时，光屛NQ区域B光的光斑消失，则（ ）
A．玻璃砖对A光的折射率比对B光的大
B．A光在玻璃砖中传播速度比B光的大
C．α＜θ＜β时，光屛上只有1个光斑
D．β＜θ＜时，光屛上只有1个光斑
【答案】AD
【解析】
A、由题意可知当θ=α时，A光在MN发生全反射，当θ=β时B光在MN发生全反射,则可知A光的临界角小于B光的临界角，根据可知，玻璃砖对A光的折射率比对B光的大，选项A 错误；
B、由可知A光在玻璃砖中传播速度比B光的小，选项B错误；
C、α＜θ＜β时，此时A光已经发生全反射，故在NP部分油一个光斑，同时B光从MN下方折射出来，射到NQ上，则在光屏上应有2个光斑，选项C错误；
D、β＜θ＜时，AB两束光都发生全反射，故在光屏上只有1个光斑，选项D 正确．
[2013天津卷 T9(3) 8分]要测绘一个标有“3V 0.6W”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到3V，并便于操作．已选用的器材有：
电池组（电动势为4.5V，内阻约1Ω）；
电流表（量程为0250mA，内阻约5Ω）；
电压表（量程为03V，内阻约3kΩ）；
电键一个、导线若干．
①实验中所用的滑动变阻器应选下列中的 _____（填字母代号）．
A．滑动变阻器（最大阻值20Ω，额定电流1A）
B．滑动变阻器（最大阻值1750Ω，额定电流0.3A）
②实验的电路图应选用下列的图____________（填字母代号）．
③实验得到小灯泡的伏安特性曲线如图所示．如果将这个小灯泡接到电动势为1.5V，内阻为5Ω的电源两端，小灯泡消耗的功率是__________________W．
【答案】 A B 0.1
【解析】
①滑动变阻器用小阻值的，便于调节，所以用最大阻值为20Ω的滑动变阻器，故选A．②因要求小灯泡电压从零调，所以滑动变阻器应用分压式，由于小灯泡电阻远小于电压表内阻，电流表应用外接法，故选B．③在小灯泡的伏安特性曲线图象中，再根据，即，作出电源的I-U图象，如图所示，由图示可知，由该电源对该小灯泡供电，电路电流I=0.1A，电路外电压U=1V，小灯泡消耗的电功率P=IU=0.1W．
[2013天津卷 T13 18分]一圆筒的横截面如图所示，其圆心为O．筒内有垂直于纸面向里的匀强磁场，磁感应强度为B．圆筒下面有相距为d的平行金属板M、N，其中M板带正电荷，N板带等量负电荷．质量为m、电荷量为q的带正电粒子自M板边缘的P处由静止释放，经N板的小孔S以速度v沿半径SO方向射入磁场中．粒子与圆筒发生两次碰撞后仍从S孔射出，设粒子与圆筒碰撞过程中没有动能损失，且电荷量保持不变，在不计重力的情况下，求：
（1）M、N间电场强度E的大小；
（2）圆筒的半径R；
（3）保持M、N间电场强度E不变，仅将M板向上平移，粒子仍从M板边缘的P处由静止释放，粒子自进入圆筒至从S孔射出期间，与圆筒的碰撞次数n．
【答案】（1）（2）（3）n = 3
【解析】
(1)设两极板间的电压为U，由动能定理得：
由匀强电场中电势差与电场强度的关系得：U=Ed
联立上式可得
(2)粒子进入磁场后做匀速圆周运动，运用几何关系做出圆心， 圆半径为r，设第一次碰撞点为A，由于粒子与圆筒发生两次碰撞又从S孔射出，因此SA弧所对圆心角
．
由几何关系得
粒子运动过程中洛伦兹力充当向心力，由牛顿第二定律，得
联立得
(3)保持M、N间电场强度E不变，M板向上平移后，设板间电压为，则
设粒子进入S孔时的速度为，由
可得
设粒子做圆周运动的半径为，
设粒子从S到第一次与圆筒碰撞期间的轨道所对圆心角为，比较两式得到，可见
粒子须经过这样的圆弧才能从S孔射出，故n=3.
[2013天津卷 T14 20分]超导现象是20世纪人类重大发现之一，日前我国己研制出世界传输电流最大的高温超导电缆并成功示范运行．
（l）超导体在温度特别低时电阻可以降到几乎为零，这种性质可以通过实验研究．将一个闭合超导金属圈环水平放置在匀强磁场中，磁感线垂直于圈环平面向上，逐渐降低温度使环发生由正常态到超导态的转变后突然撤去磁场，若此后环中的电流不随时间变化．则表明其电阻为零．请指出自上往下看环中电流方向，并说明理由．
（2）为探究该圆环在超导状态的电阻率上限ρ，研究人员测得撤去磁场后环中电流为I，并经一年以上的时间t未检测出电流变化．实际上仪器只能检测出大于△I的电流变化，其中△I＜＜I，当电流的变化小于△I时，仪器检测不出电流的变化，研究人员便认为电流没有变化．设环的横截面积为S，环中定向移动电子的平均速率为v，电子质量为m、电荷量为e．试用上述给出的各物理量，推导出ρ的表达式．
（3）若仍使用上述测量仪器，实验持续时间依旧为t．为使实验获得的该圆环在超导状态的电阻率上限ρ的准确程度更高，请提出你的建议，并简要说明实现方法．
【答案】（1）见解析 （2）（3）见解析
【解析】
（1）逆时针方向．原磁场磁感线垂直于圆环平面向上，当撤去磁场瞬间，环所围面积的原磁通量突变为零，由楞次定律可知，环中感应电流的磁场方向应与原磁场方向相同，即向上．由右手螺旋定则可知，环中电流的方向是沿逆时针方向．
（2）设圆环周长为、电阻为R，由电阻定律得
由于有电阻，所以圆环在传导电流过程中，电流做功，把电能全部转化为内能．设t时间内环中电流释放焦耳热而损失的能量为，由焦耳定律得
因电流是圆环中电荷的定向移动形成的，故可设环中单位体积内定向移动电子数为n，由电流强度的定义得：
因式中n、e、S不变，所以只有定向移动电子的平均速率的变化才会引起环中电流的变化．电流变化大小取时，相应定向移动电子的平均速率变化的大小为，则
在t时间内单个电子在环中定向移动时减小的动能为：
圆环中总电子为
设环中定向移动电子减少的动能总和为，则
由于，可得
根据能量守恒定律，得
联立上述各式，得
（3）由看出，在题设条件限制下，适当增大超导电流，可以使实验获得的准确程度更高，通过增大穿过该环的磁通量变化率可实现增大超导电流．
此题易错点：分析能量的转换关系以及微观量与宏观量关系时出错．
2012年天津卷
[2012天津卷 T5 6分]两个固定的带等量异号点电荷所产生电场等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中( )
A.做直线运动，电势能先变小后变大
B.做直线运动，电势能先变大后变小
C.做曲线运动，电势能先变小后变大
D.做曲线运动，电势能先变大后变小
【答案】C
【解析】两个固定的的等量异号点电荷产生电场的等势面与电场线垂直，且沿电场线电势减小，所以等量异号点电荷和它们间的直线电场线如图所示。当带负电的粒子进入电场受到与其速度垂直的电场力而偏转做曲线运动。
电子在斜向左的电场力作用下向左偏转，电场力做正功粒子的动能增加，电势能减小。
[2012天津卷 T6 6分]半圆形玻璃砖横截面如图，AB为直径，O点为圆心．在该截面内有a、b两束单色可见光从空气垂直于AB射入玻璃砖，两入射点到O的距离相等．两束光在半圆边界上反射和折射的情况如图所示，则a、b两束光
A．在同种均匀介质中传播，a光的传播速度较大
B．以相同的入射角从空气斜射入水中，b光的折射角大
C．若a光照射某金属表面能发生光电效应，b光也一定能
D．分别通过同一双缝干涉装置，a光的相邻亮条纹间距大
【答案】ACD
【解析】
由图可知a光未发生全反射，b光已发生全反射，b光的临界角小，由sinC =，b光的折射率大，根据n =，可知在同种均匀介质中传播，a光的传播速度较大，A正确．由n =，可知以相同的入射角i从空气斜射入水中，b光的折射角小，B错误．b光的折射率n大，频率v高，a光照射某金属表面能发生光电效应，则b光也一定能，C正确．根据λ可知，a光的频率v低，波长λ长，亮条纹间距大，D正确．
[2012天津卷 T8 3分]（多选）如图甲所示，静止在水平地面的物块A，受到水平向右的拉力F的作用，F与时间t的关系如图乙所示，设物块与地面的静摩擦力最大值fm与滑动摩擦力大小相等，则（ ）
A．0—t1时间内F的功率逐渐增大
B．t2时刻物块A的加速度最大
C．t2时刻后物块A做反向运动
D．t3时刻物块A的动能最大
【答案】BD
【解析】A、由图象可知，0～t1时间内拉力F小于最大静摩擦力，物体静止，拉力功率为零，故A错误；
B、由图象可知，在t2时刻物块A受到的拉力最大，物块A受到的合力最大，由牛顿第二定律可得，
此时物块A的加速度最大，故B正确；
C、由图象可知在t2～t3时间内物体受到的合力与物块的速度方向相同，物块一直做加速运动，故C错误；
D、由图象可知在t1～t3时间内，物块A受到的合力一直做正功，物体动能一直增加，在t3时刻以后，
合力做负功。物块动能减小，因此在t3时刻物块动能最大，故D正确；
故选：BD。
[2012天津卷 T9（3） 8分]某同学在进行扩大电流表量程的实验时，需要知道电流表的满偏电流和内阻。他设计了一个用标准电流表G1来校对待测电流表G2的满偏电流和测定G2内阻的电路，如图所示。已知G1的量程略大于G2的量程，图中R1为滑动变阻器。R2为电阻箱。该同学顺利完成了这个实验。
①实验过程包含以下步骤，其合理的顺序依次为__________________
A.合上开关S2
B.分别将R1和R2的阻值调至最大
C.记下R2的最终读数
D.反复调节R1和R2的阻值，使G1的示数仍为I1，使G2的指针偏转到满刻度的一半，此时R2的最终读数为r
E.合上开关S1
F.调节R1使G2的指针偏转到满刻度，此时G1的示数为I1，记下此时G1的示数
②仅从实验设计原理上看，用上述方法得到的G2内阻的测量值与其真实值相比_______（填偏大、偏小或相等）
③若要将G2的量程扩大为I，并结合前述实验过程中测量的结果，写出须在G2上并联的分流电阻RS的表达式，RS=________________ .
【答案】答案①B、E、F、A、D、C ②相等 ③
【解析】①在组装实验时正确操作是将所有开关断开，将滑动变阻器和电阻箱的电阻调到最大，然后闭合电源控制开关S1，就可以校对待测表G2，由于标准表和待测表串联流过的电流相等，这时就可以调节R1由小到大改变电流,对待测表的刻度逐个校对，直到待测表满偏。校对完成后闭合开关S2构成半偏法测量表头G2内阻的电路，在没有G1的情况下只调节R2使待测表半偏，则表头内阻等于R2此时的读数，这种做法会造成G1的示数增大（原理上是不变），误差大。由于有G1可以方便观察干路电流的变化，所以操作为闭合开关S2反复调节R1和R2使标准表达到待测表满偏时的电流值，同时使待测表半偏，则表头内阻等于R2此时的读数。正确顺序为B、E、F、A、D、C。
②由于G1测量了干路电流，G2测量了支路电流，另一直流电流是两表示数之差，然后根据并联电路电流电阻成反比准确计算。答案”相等”。
③扩大电流表的量程需要并联一个电阻
根据并联关系有，则
[2012天津卷 T12 20分]对铀235的进一步研究在核能的开发和利用中具有重要意义．如图所示，质量为m、电荷量为q的铀235离子，从容器A下方的小孔S1不断飘入加速电场，其初速度可视为零，然后经过小孔S2垂直于磁场方向进入磁感应强度为B的匀强磁场中，做半径为R的匀速圆周运动．离子行进半个圆周后离开磁场并被收集，离开磁场时离子束的等效电流为I．不考虑离子重力及离子间的相互作用．
（1）求加速电场的电压U；
（2）求出在离子被收集的过程中任意时间t内收集到离子的质量M；
（3）实际上加速电压的大小会在U+ΔU范围内微小变化．若容器A中有电荷量相同的铀235和铀238两种离子，如前述情况它们经电场加速后进入磁场中会发生分离，为使这两种离子在磁场中运动的轨迹不发生交叠，应小于多少？（结果用百分数表示，保留两位有效数字）
【答案】（1）（2） （3）0.63%
【解析】
（1）设离子经电场加速后进入磁场时的速度为v，由动能定理得：
离子在磁场中做匀速圆周运动，由牛顿第二定律得：
解得：
U =
（2）设在t时间内收集到的离子个数为N，总电荷量Q = It
解得
（3）由以上分析可得：
R =
设m/为铀238离子质量，由于电压在U±ΔU之间有微小变化，铀235离子在磁场中最大半径为：
Rmax =
铀238离子在磁场中最小半径为：
这两种离子在磁场中运动的轨迹不发生交叠的条件为：Rmax即：
得：
其中铀235离子的质量m = 235u（u为原子质量单位），铀238离子的质量m，= 238u
则：
解得：
2011年天津卷
[2011天津卷 T2 6分]如图所示，A、B两物块叠放在一起，在粗糙的水平面上保持相对静止地向右做匀减速直线运动，运动过程中B受到的摩擦力
A．方向向左，大小不变
B．方向向左，逐渐减小
C．方向向右，大小不变
D．方向向右，逐渐减小
【答案】A
【解析】
A、B两物块叠放在一起共同向右做匀减速直线运动，对A和B整体根据牛顿第二定律有，然后隔离B，根据牛顿第二定律有：，大小不变；物体B做速度方向向右的匀减速运动，故而加速度方向向左，摩擦力向左；故选A．
[2011天津卷 T7 6分]位于坐标原点处的波源A沿y轴做简谐运动，A刚好完成一次全振动时，在介质中形成简谐横波的波形如图所示，B是沿波传播方向上介质的一个质点，则( )
A．波源A开始振动时的运动方向沿y轴负方向
B．此后的周期内回复力对波源A一直做负功
C．经半个周期时间质点B将向右迁移半个波长
D．在一个周期时间内A所受回复力的冲量为零
【答案】ABD
【解析】
试题分析：由A刚好完成一次全振动时的图线可知波由A向B传播，可判断A此时刻沿y轴负方向运动，与0时刻的开始振动时的运动方向相同，故A正确．在此后的周期内，质点A向y轴负方向向波谷运动，回复力沿y轴正方向，则回复力做负功，故B正确．质点不随波迁移，故C错误．由简谐运动的对称性可知，回复力在一个周期内的冲量为零，故D正确．故选ABD
[2011天津卷 T11 8分]如图所示，两根足够长的光滑平行金属导轨MN、PQ间距为l=0.5m，其电阻不计，两导轨及其构成的平面均与水平面成30 角．完全相同的两金属棒ab、cd分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒质量均为m=0.02kg，电阻均为R=0.1Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度B=0.2T，棒ab在平行于导轨向上的力F作用下，沿导轨向上匀速运动，而棒cd恰好能够保持静止．取g=10m/s2，问
⑴通过棒cd的电流I是多少，方向如何？
⑵棒ab受到的力F多大？
⑶棒cd每产生Q=0.1J的热量，力F做的功W是多少？
【答案】（1）；棒cd中的电流方向由d至c ；（2）F=0.2N；（3）W=0.4J
【解析】
(1)棒cd受到的安培力为： ①
棒cd在共点力作用下平衡，则： ②
由①②式，代入数据解得： ③
根据楞次定律可知，棒cd中的电流方向由d至c ④
(2)棒ab与棒cd受到的安培力大小相等，即：
对棒ab，由共点力平衡知： ⑤
代入数据解得： ⑥
(3)设在时间t内棒cd产生的热量，由焦耳定律知：Rt ⑦
设棒ab匀速运动的速度大小为v，其产生的感应电动势为： ⑧
由闭合电路欧姆定律知： ⑨
由运动学公式知在时间t内，棒ab沿导轨的位移为： ⑩
力F做的功为：
综合上述各式，代入数据解得：．
[2011天津卷 T12 20分]回旋加速器在核科学、核技术、核医学等高新技术领域得到了广泛应用，有力地推动了现代科学技术的发展．
⑴当今医学影像诊断设备PET/CT堪称“现代医学高科技之冠”，它在医疗诊断中，常利用能放射正电子的同位素碳11作示踪原子．碳11是由小型回旋加速器输出的高速质子轰击氮14获得，同时还产生另一粒子，试写出核反应方程．若碳11的半衰期τ为20min，经2.0h剩余碳11的质量占原来的百分之几？（结果取2位有效数字）
⑵回旋加速器的原理如图，D1和D2是两个中空的半径为R的半圆金属盒，它们接在电压一定、频率为f的交流电源上，位于D1圆心处的质子源A能不断产生质子（初速度可以忽略，重力不计），它们在两盒之间被电场加速，D1、D2置于与盒面垂直的磁感应强度为B的匀强磁场中．若质子束从回旋加速器输出时的平均功率为P，
历年(2002-2021)高考物理试卷
《压轴题汇编》（18套，103道）
目 录
2020年天津卷 5
2019年天津卷 13
2018年天津卷 19
2017年天津卷 27
2016年天津卷 37
2015年天津卷 45
2014年天津卷 54
2013年天津卷 63
2012年天津卷 72
2011年天津卷 78
2010年天津卷 83
2009年天津卷 89
2008年天津卷 93
2007年天津卷 100
2006年天津卷 104
2005年天津卷 108
2004年天津卷 112
2021年天津卷
[2021天津卷 T5 5分]2021年5月15日，天问一号探测器着陆火星取得成功，迈出了我国星际探测征程的重要一步，在火属上首次留下国人的印迹。天问一号探测器成功发射后，顺利被火星捕获，成为我国第一颗人造火星卫星。经过轨道调整，探测器先沿椭圆轨道Ⅰ运行，之后进入称为火星停泊轨道的椭圆轨道Ⅱ运行，如图所示，两轨道相切于近火点P，则天问一号探测器（ ）
A．在轨道Ⅱ上处于受力平衡状态 B．在轨道Ⅰ运行周期比在Ⅱ时短
C．从轨道Ⅰ进入Ⅱ在P处要加速 D．沿轨道Ⅰ向P飞近时速度增大
【答案】D
【解析】
A．天问一号探测器在轨道Ⅱ上做变速圆周运动，受力不平衡，故A错误；
B．根据开普勒第三定律可知，轨道Ⅰ的半径大于轨道Ⅱ的半长轴，故在轨道Ⅰ运行周期比在Ⅱ时长，故B错误；
C．天问一号探测器从轨道Ⅰ进入Ⅱ，做近心运动，需要的向心力要小于提供的向心力，故要在P点点火减速，故C错误；
D．在轨道Ⅰ向P飞近时，万有引力做正功，动能增大，故速度增大，故D正确。
故选D。
[2021天津卷 T8 5分]（多选）两个位于纸面内的点电荷产生电场的等势面如图中实线所示，相邻等势面间的电势差相等。虚线MPN是一个电子在该电场中的运动轨迹，轨迹与某等势面相切于P点。下列说法正确的是（ ）
A．两点电荷可能是异种点电荷
B．A点的电场强度比B点的大
C．A点的电势高于B点的电势
D．电子运动到P点时动能最小
【答案】CD
【解析】A、根据等势面的分布可知，两点电荷带同种电荷，故A错误；
B、等差等势面的疏密程度表示场强的强弱，A点的等差等势面疏，B点的等差等势面密，故A点的电场强度小，故B错误；
C、分析电子运动的轨迹可知，电场力指向轨迹的内侧，则电场力受到排斥力作用，故点电荷为负电荷，离点电荷越远，电势越高，故A点的电势高，故C正确；
D、电子从M点运动到P点的过程中，电场力做负功，动能减小，电子从P点运动到N点的过程中，电场力做正功，动能增大，故P点动能最小，故D正确。
故选：CD。
[2021天津卷 T12 18分]霍尔元件是一种重要的磁传感器，可用在多种自动控制系统中。长方体半导体材料厚为a、宽为b、长为c，以长方体三边为坐标轴建立坐标系，如图所示。半导体中有电荷量均为e的自由电子与空穴两种载流子，空穴可看作带正电荷的自由移动粒子，单位体积内自由电子和空穴的数目分别为n和p。当半导体材料通有沿方向的恒定电流后，某时刻在半导体所在空间加一匀强磁场，磁感应强度的大小为B，沿方向，于是在z方向上很快建立稳定电场，称其为霍尔电场，已知电场强度大小为E，沿方向。
（1）判断刚加磁场瞬间自由电子受到的洛伦兹力方向；
（2）若自由电子定向移动在沿方向上形成的电流为，求单个自由电子由于定向移动在z方向上受到洛伦兹力和霍尔电场力的合力大小；
（3）霍尔电场建立后，自由电子与空穴在z方向定向移动的速率介别为、，求时间内运动到半导体z方向的上表面的自由电子数与空穴数，并说明两种载流子在z方向上形成的电流应满足的条件。
【答案】（1）自由电子受到的洛伦兹力沿方向；（2）；（3）见解析所示
【解析】
（1）自由电子受到的洛伦兹力沿方向；
（2）设t时间内流过半导体垂直于x轴某一横截面自由电子的电荷量为q，由电流定义式，有
设自由电子在x方向上定向移动速率为，可导出自由电子的电流微观表达式为
单个自由电子所受洛伦兹力大小为
霍尔电场力大小为
自由电子在z方向上受到的洛伦兹力和霍尔电场力方向相同，联立得其合力大小为
（3）设时间内在z方向上运动到半导体上表面的自由电子数为、空穴数为，则
霍尔电场建立后，半导体z方向的上表面的电荷量就不再发生变化，则应
即在任何相等时间内运动到上表面的自由电子数与空穴数相等，这样两种载流子在z方向形成的电流应大小相等、方向相反。
2020年天津卷
[2020天津卷 T7 5分]（多选）7．如图所示，在Oxy平面的第一象限内存在方向垂直纸面向里，磁感应强度大小为B的匀强磁场。一带电粒子从y轴上的M点射入磁场，速度方向与y轴正方向的夹角。粒子经过磁场偏转后在N点（图中未画出）垂直穿过x轴。已知，粒子电荷量为q，质量为m，重力不计。则（ ）
A．粒子带负电荷 B．粒子速度大小为
C．粒子在磁场中运动的轨道半径为a D．N与O点相距
【答案】AD
【解析】
A．粒子向下偏转，根据左手定则判断洛伦兹力，可知粒子带负电，A正确；
BC．粒子运动的轨迹如图
由于速度方向与y轴正方向的夹角，根据几何关系可知
，
则粒子运动的轨道半径为
洛伦兹力提供向心力
解得
BC错误；
D．与点的距离为
D正确。
故选AD。
[2020天津卷 T8 5分]（多选）复兴号动车在世界上首次实现速度350km/h自动驾驶功能，成为我国高铁自主创新的又一重大标志性成果。一列质量为m的动车，初速度为，以恒定功率P在平直轨道上运动，经时间t达到该功率下的最大速度，设动车行驶过程所受到的阻力F保持不变。动车在时间t内（ ）
A．做匀加速直线运动 B．加速度逐渐减小
C．牵引力的功率 D．牵引力做功
【答案】BC
【解析】
AB．动车的功率恒定，根据可知动车的牵引力减小，根据牛顿第二定律得
可知动车的加速度减小，所以动车做加速度减小的加速运动，A错误，B正确；
C．当加速度为0时，牵引力等于阻力，则额定功率为
C正确；
D．动车功率恒定，在时间内，牵引力做功为
根据动能定理得
D错误。
故选BC。
[2020天津卷 T9 6分]某某实验小组利用图1所示装置测定平抛运动的初速度。把白纸和复写纸叠放一起固定在竖直木板上，在桌面上固定一个斜面，斜面的底边ab与桌子边缘及木板均平行。每次改变木板和桌边之间的距离，让钢球从斜面顶端同一位置滚下，通过碰撞复写纸，在白纸上记录钢球的落点。
①为了正确完成实验，以下做法必要的是________。
A．实验时应保持桌面水平
B．每次应使钢球从静止开始释放
C．使斜面的底边ab与桌边重合
D．选择对钢球摩擦力尽可能小的斜面
②实验小组每次将木板向远离桌子的方向移动，在白纸上记录了钢球的4个落点，相邻两点之间的距离依次为、、，示意如图2。重力加速度，钢球平抛的初速度为________m/s。
③图1装置中，木板上悬挂一条铅垂线，其作用是________。
【答案】AB 2 方便调整木板保持在竖直平面上
【解析】
①[1]A．实验过程中要保证钢球水平抛出，所以要保持桌面水平，故A正确；
B．为保证钢球抛出时速度相同，每次应使钢球从同一位置静止释放，故B正确；
CD．实验只要每次钢球抛出时速度相同即可，斜面底边ab与桌面是否重合和钢球与斜面间的摩擦力大小对于每次抛出的速度无影响，故C错误，D错误。
故选AB。
②[2] 每次将木板向远离桌子的方向移动，则在白纸上记录钢球的相邻两个落点的时间间隔相等，刚球抛出后在竖直方向做自由落体运动，根据可知相邻两点的时间间隔为
刚球在水平方向上做匀速直线运动，所以小球初速度为
③[3]悬挂铅垂线的目的是方便调整木板保持在竖直平面上。
[2020天津卷 T10 6分]某实验小组选用以下器材测定电池组的电动势和内阻，要求测量结果尽量准确。
电压表 （量程，内阻约为）
电流表 （量程，内阻约为）
滑动变阻器 （，额定电流）
待测电池组 （电动势约为，内阻约为）
开关、导线若干
①该小组连接的实物电路如图所示，经仔细检查，发现电路中有一条导线连接不当，这条导线对应的编号是________。
②改正这条导线的连接后开始实验，闭合开关前，滑动变阻器的滑片P应置于滑动变阻器的________端（填“a”或者“b”）
③实验中发现调节滑动变阻器时，电流表读数变化明显但电压表读数变化不明显。为了解决这个问题，在电池组负极和开关之间串联一个阻值为的电阻，之后该小组得到了几组电压表读数U和对应的电流表读数I，并作出图像，如图所示。根据图像可知，电池组的电动势为________V，内阻为________。（结果均保留两位有效数字）
【答案】5 a 2.9 0.80
【解析】
①[1]因为电源内阻较小，故对于电源来说应该采用电流表外接法，图中采用的是电流表内接；故导线5连接不当，应该从电压表正接线柱接到电流表正接线柱；
②[2]开始实验前应该让滑动变阻器连入电路阻值最大，故应将滑片置于a端；
③[3][4]由图线可知图线与纵轴的交点即为电源电动势，故E=2.9V；图线与横轴的交点为短路电流I=0.50A，故可得等效内阻为
又因为在开关和电池负极之间接有的电阻，在计算过程中等效为内阻，故电源内阻为
[2020天津卷 T12 18分]多反射飞行时间质谱仪是一种测量离子质量的新型实验仪器，其基本原理如图所示，从离子源A处飘出的离子初速度不计，经电压为U的匀强电场加速后射入质量分析器。质量分析器由两个反射区和长为l的漂移管（无场区域）构成，开始时反射区1、2均未加电场，当离子第一次进入漂移管时，两反射区开始加上电场强度大小相等、方向相反的匀强电场，其电场强度足够大，使得进入反射区的离子能够反射回漂移管。离子在质量分析器中经多次往复即将进入反射区2时，撤去反射区的电场，离子打在荧光屏B上被探测到，可测得离子从A到B的总飞行时间。设实验所用离子的电荷量均为q，不计离子重力。
（1）求质量为m的离子第一次通过漂移管所用的时间；
（2）反射区加上电场，电场强度大小为E，求离子能进入反射区的最大距离x；
（3）已知质量为的离子总飞行时间为，待测离子的总飞行时间为，两种离子在质量分析器中反射相同次数，求待测离子质量。
【答案】（1）；（2）；（3）
【解析】
（1）设离子经加速电场加速后的速度大小为v，有
①
离子在漂移管中做匀速直线运动，则
②
联立①②式，得
③
（2）根据动能定理，有
④
得 ⑤
（3）离子在加速电场中运动和反射区电场中每次单向运动均为匀变速直线运动，平均速度大小均相等，设其为，有
⑥
通过⑤式可知，离子在反射区的电场中运动路程是与离子本身无关的，所以不同离子在电场区运动的总路程相等，设为，在无场区的总路程设为，根据题目条件可知，离子在无场区速度大小恒为v，设离子的总飞行时间为。有
⑦
联立①⑥⑦式，得
⑧
可见，离子从A到B的总飞行时间与成正比。由题意可得
可得
⑨
2019年天津卷
[2019天津卷 T3 6分]如图所示，在水平向右的匀强电场中，质量为的带电小球，以初速度从点竖直向上运动，通过点时，速度大小为，方向与电场方向相反，则小球从运动到的过程（ ）
A．动能增加 B．机械能增加
C．重力势能增加 D．电势能增加
【答案】B
【解析】
由动能的表达式可知带电小球在M点的动能为，在N点的动能为，所以动能的增量为，故A错误；带电小球在电场中做类平抛运动，竖直方向受重力做匀减速运动，水平方向受电场力做匀加速运动，由运动学公式有，可得，竖直方向的位移，水平方向的位移，因此有，对小球写动能定理有，联立上式可解得，，因此电场力做正功，机械能增加，故机械能增加，电势能减少，故B正确D错误，重力做负功重力势能增加量为，故C错误．
[2019天津卷 T4 6分]笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件。当显示屏开启时磁体远离霍尔元件，电脑正常工作：当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态。如图所示，一块宽为、长为的矩形半导体霍尔元件，元件内的导电粒子是电荷量为的自由电子，通入方向向右的电流时，电子的定向移动速度为。当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压，以此控制屏幕的熄灭。则元件的（ ）
A．前表面的电势比后表面的低 B．前、后表面间的电压与无关
C．前、后表面间的电压与成正比 D．自由电子受到的洛伦兹力大小为
【答案】D
【解析】
由图知电流从左向右流动，因此电子的运动方向为从右向左，根据左手定则可知电子偏转到后面表，因此前表面的电势比后表面的高，故A错误，电子在运动过程中洛伦兹力和电场力平衡，有，故，故D正确，由则电压，故前后表面的电压与速度有关，与a成正比，故BC错误．
[2019天津卷 T7 6分]一列简谐横波沿轴传播，已知轴上和处质点的振动图像分别如图1、图2所示，则此列波的传播速率可能是（ ）
A． B． C． D．
【答案】BC
【解析】
当该列波向右传播时，根据题干可知1m和7m之间的距离满足的关系为，则由可得波速为，当n=1时可得，故C正确，当波向做传播时1m和7m之间的距离关系满足，则，当n=0时可得，故B正确，讲A和D选项代入两个波速表达式，n均不是整数，因此A和D错误．
[2019天津卷 T8 6分]单匝闭合矩形线框电阻为，在匀强磁场中绕与磁感线垂直的轴匀速转动，穿过线框的磁通量与时间的关系图像如图所示．下列说法正确的是（ ）
A．时刻线框平面与中性面垂直
B．线框的感应电动势有效值为
C．线框转一周外力所做的功为
D．从到过程中线框的平均感应电动势为
【答案】BC
【解析】
由图像可知时刻线圈的磁通量最大，因此此时线圈处于中性面位置，因此A错误；由图可知交流电的周期为T，则，由交流电的电动势的最大值为，则有效值为，故B正确，线圈转一周所做的功为转动一周的发热量，，故C正确；从0时刻到时刻的平均感应电动势为，故D错误．
[2019天津卷 T11 6分]现测定长金属丝的电阻率．
①某次用螺旋测微器测量金属丝直径的结果如图所示，其读数是______．
②利用下列器材设计一个电路，尽量准确地测量一段金属丝的电阻．这段金属丝的电阻，约为，画出实验电路图，并标明器材代号．
电源 （电动势，内阻约为）
电流表 （量程，内阻）
电流表 （量程，内阻约为）
滑动变阻器 （最大阻值，额定电流）
开关及导线若干
③某同学设计方案正确，测量得到电流表的读数为，电流表的读数为，则这段金属丝电阻的计算式______．从设计原理看，其测量值与真实值相比______（填“偏大”、“偏小”或“相等”）．
【答案】（均可） 相等
【解析】
根据螺旋测微器的读数法则可知读数为
因该实验没有电压表，电流表A1的内阻已知，故用A1表当电压表使用，为了调节范围大，应用分压式滑动变阻器的接法，则点如图如图
由电路图可知流过的电流为，电阻两端的电压为，因此电阻
该实验的电流为真实电流，电压也为真实电压，因此测得值和真实值相等
[2019天津卷 T12 20分]2018年，人类历史上第一架由离子引擎推动的飞机诞生，这种引擎不需要燃料，也无污染物排放．引擎获得推力的原理如图所示，进入电离室的气体被电离成正离子，而后飘入电极、之间的匀强电场（初速度忽略不计），、间电压为，使正离子加速形成离子束，在加速过程中引擎获得恒定的推力．单位时间内飘入的正离子数目为定值，离子质量为，电荷量为，其中是正整数，是元电荷．
（1）若引擎获得的推力为，求单位时间内飘入、间的正离子数目为多少；
（2）加速正离子束所消耗的功率不同时，引擎获得的推力也不同，试推导的表达式；
（3）为提高能量的转换效率，要使尽量大，请提出增大的三条建议．
【答案】（1）（2） （3）用质量大的离子；用带电量少的离子；减小加速电压．
【解析】
（1）设正离子经过电极时的速度为，根据动能定理，有
①
设正离子束所受的电场力为，根据牛顿第三定律，有
②
设引擎在时间内飘入电极间的正离子个数为，由牛顿第二定律，有
③
联立①②③式，且得
④
（2）设正离子束所受的电场力为，由正离子束在电场中做匀加速直线运动，有
⑤
考虑到牛顿第三定律得到，联立①⑤式得
⑥
（3）为使尽量大，分析⑥式得到
三条建议：用质量大的离子；用带电量少的离子；减小加速电压．
2018年天津卷
[2018天津卷 T2 6分]滑雪运动深受人民群众喜爱，某滑雪运动员（可视为质点）由坡道进入竖直面内的圆弧形滑道AB，从滑道的A点滑行到最低点B的过程中，由于摩擦力的存在，运动员的速率不变，则运动员沿AB下滑过程中（ ）
A．合外力做功一定大于零
B．所受摩擦力大小不变
C．合外力始终与速度垂直
D．机械能始终保持不变
【答案】C
【解析】
试题分析：根据曲线运动的特点分析物体受力情况，根据牛顿第二定律求解出运动员与曲面间的正压力变化情况，从而分析运动员所受摩擦力变化；根据运动员的动能变化情况，结合动能定理分析合外力做功；根据运动过程中，是否只有重力做功来判断运动员的机械能是否守恒；
因为运动员做曲线运动，所以合力一定不为零，A错误；运动员受力如图所示，重力垂直曲面的分力与曲面对运动员的支持力的合力充当向心力，故有，运动过程中速率恒定，且在减小，所以曲面对运动员的支持力越来越大，根据速率恒定可得可知摩擦力越来越小，B错误；运动员运动过程中速率不变，质量不变，即动能不变，动能变化量为零，根据动能定理可知合力做功为零，C正确；因为克服摩擦力做功，机械能不守恒，D错误；
[2018天津卷 T3 6分]如图所示，实线表示某电场的电场线（方向未标出），虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为，粒子在M和N时加速度大小分别为，速度大小分别为，电势能分别为．下列判断正确的是
A． B．
C． D．
【答案】D
【解析】
试题分析：将粒子的运动分情况讨论：从M运动到N；从N运动到M，根据电场的性质依次判断；
电场线越密，电场强度越大，同一个粒子受到的电场力越大，根据牛顿第二定律可知其加速度越大，故有；若粒子从M运动到N点，则根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方向如图所示，故电场力做负功，电势能增大，动能减小，即，负电荷在低电势处电势能大，故；
若粒子从N运动到M，则根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方向如图所示，故电场力做正功，电势能减小，动能增大，即，负电荷在低电势处电势能大，故；
综上所述，D正确；
[2018天津卷 T5 6分]氢原子光谱在可见光区域内有四条谱线，都是氢原子中电子从量子数n>2的能级跃迁到n=2的能级发出的光，它们在真空中的波长由长到短，可以判定
A．对应的前后能级之差最小
B．同一介质对的折射率最大
C．同一介质中的传播速度最大
D．用照射某一金属能发生光电效应，则也一定能
【答案】A
【解析】
试题分析：根据分析前后能级差的大小；根据折射率与频率的关系分析折射率的大小；根据判断传播速度的大小；根据发生光电效应现象的条件是入射光的频率大于该光的极限频率判断是否会发生光电效应．
波长越大，频率越小，故的频率最小，根据可知对应的能量最小，根据可知对应的前后能级之差最小，A正确；的频率最小，同一介质对应的折射率最小，根据可知的传播速度最大，BC错误；的波长小于的波长，故的频率大于的频率，若用照射某一金属能发生光电效应，则不一定能，D错误．
【点睛】光的波长越大，频率越小，同一介质对其的折射率越小，光子的能量越小．
[2018天津卷 T8 6分]一振子沿x轴做简谐运动，平衡位置在坐标原点。t=0时振子的位移为-0.1 m，t=1 s时位移为0.1 m，则
A．若振幅为0.1 m，振子的周期可能为
B．若振幅为0.1 m，振子的周期可能为
C．若振幅为0.2 m，振子的周期可能为4 s
D．若振幅为0.2 m，振子的周期可能为6 s
【答案】AD
【解析】t=0时振子的位移为x= - 0.1 m，t=1 s时位移为x=0.1 m，关于平衡位置对称。
如果若振幅为0.1 m，则1 s为半周期的奇数倍，即 ，（k=0、1、2、3……）解得，（k=0、1、2、3……）
当k=1时，，无论k为何值，T都不能等于，A正确B错误；
如果若振幅为0.2 m，结合如图示的位移时间关系图像有：
（n=0、1、2、3……） ①
或者 （n=0、1、2、3……） ②
或者（n=0、1、2、3……） ③
对①式，只有当n=0时T=2s，为整数；
对②式，n为任何数， T都不可能为整数；
对③式，只有当n=0时T=6s，n大于0以后周期都大于6s。故C错误 D正确。
[2018天津卷 T11 18分]如图所示，在水平线ab下方有一匀强电场，电场强度为E，方向竖直向下，ab的上方存在匀强磁场，磁感应强度为B，方向垂直纸面向里，磁场中有一内、外半径分别为R、的半圆环形区域，外圆与ab的交点分别为M、N．一质量为m、电荷量为q的带负电粒子在电场中P点静止释放，由M进入磁场，从N射出，不计粒子重力．
（1）求粒子从P到M所用的时间t；
（2）若粒子从与P同一水平线上的Q点水平射出，同样能由M进入磁场，从N射出，粒子从M到N的过程中，始终在环形区域中运动，且所用的时间最少，求粒子在Q时速度的大小．
【答案】（1）（2）
【解析】
试题分析：粒子在磁场中以洛伦兹力为向心力做圆周运动，在电场中做初速度为零的匀加速直线运动，据此分析运动时间；粒子进入匀强磁场后做匀速圆周运动，当轨迹与内圆相切时，所有的时间最短，粒子从Q射出后在电场中做类平抛运动，在电场方向上的分运动和从P释放后的运动情况相同，所以粒子进入磁场时沿竖直方向的速度同样为v，结合几何知识求解．
（1）设粒子在磁场中运动的速度大小为v，所受洛伦兹力提供向心力，有①
设粒子在电场中运动所受电场力为F，有F=qE②；
设粒子在电场中运动的加速度为a，根据牛顿第二定律有F=ma③；
粒子在电场中做初速度为零的匀加速直线运动，有v=at④；联立①②③④式得⑤；
（2）粒子进入匀强磁场后做匀速圆周运动，其周期与速度、半径无关，运动时间只由粒子所通过的圆弧所对的圆心角的大小决定，故当轨迹与内圆相切时，所有的时间最短，设粒子在磁场中的轨迹半径为，由几何关系可得⑥
设粒子进入磁场时速度方向与ab的夹角为θ，即圆弧所对圆心角的一半，由几何关系知⑦；
粒子从Q射出后在电场中做类平抛运动，在电场方向上的分运动和从P释放后的运动情况相同，所以粒子进入磁场时沿竖直方向的速度同样为v，在垂直于电场方向的分速度等于为，由运动的合成和分解可得⑧
联立①⑥⑦⑧式得⑨．
[2018天津卷 T12 20分]真空管道超高速列车的动力系统是一种将电能直接转换成平动动能的装置．图1是某种动力系统的简化模型，图中粗实线表示固定在水平面上间距为l的两条平行光滑金属导轨，电阻忽略不计，ab和cd是两根与导轨垂直，长度均为l，电阻均为R的金属棒，通过绝缘材料固定在列车底部，并与导轨良好接触，其间距也为l，列车的总质量为m．列车启动前，ab、cd处于磁感应强度为B的匀强磁场中，磁场方向垂直于导轨平面向下，如图1所示，为使列车启动，需在M、N间连接电动势为E的直流电源，电源内阻及导线电阻忽略不计，列车启动后电源自动关闭．
（1）要使列车向右运行，启动时图1中M、N哪个接电源正极，并简要说明理由；
（2）求刚接通电源时列车加速度a的大小；
（3）列车减速时，需在前方设置如图2所示的一系列磁感应强度为B的匀强磁场区域，磁场宽度和相邻磁场间距均大于l．若某时刻列车的速度为，此时ab、cd均在无磁场区域，试讨论：要使列车停下来，前方至少需要多少块这样的有界磁场？
【答案】（1）M接电源正极，理由见解析（2）（3）若恰好为整数，设其为n，则需设置n块有界磁场，若不是整数，设的整数部分为N，则需设置N+1块有界磁场
【解析】
试题分析：结合列车的运动方向，应用左手定则判断电流方向，从而判断哪一个接电源正极；对导体棒受力分析，根据闭合回路欧姆定律以及牛顿第二定律求解加速度；根据动量定理分析列车进入和穿出磁场时动量变化，据此分析；
（1）M接电源正极，列车要向右运动，安培力方向应向右，根据左手定则，接通电源后，金属棒中电流方向由a到b，由c到d，故M接电源正极．
（2）由题意，启动时ab、cd并联，设回路总电阻为，由电阻的串并联知识得①；
设回路总电流为I，根据闭合电路欧姆定律有②
设两根金属棒所受安培力之和为F，有F=BIl③
根据牛顿第二定律有F=ma④，联立①②③④式得⑤
（3）设列车减速时，cd进入磁场后经时间ab恰好进入磁场，此过程中穿过两金属棒与导轨所围回路的磁通量的变化为，平均感应电动势为，由法拉第电磁感应定律有⑥，其中⑦；
设回路中平均电流为，由闭合电路欧姆定律有⑧
设cd受到的平均安培力为，有⑨
以向右为正方向，设时间内cd受安培力冲量为，有⑩
同理可知，回路出磁场时ab受安培力冲量仍为上述值，设回路进出一块有界磁场区域安培力冲量为，有
设列车停下来受到的总冲量为，由动量定理有
联立⑥⑦⑧⑨⑩ 式得
讨论：若恰好为整数，设其为n，则需设置n块有界磁场，若不是整数，设的整数部分为N，则需设置N+1块有界磁场． ．
2017年天津卷
[2017天津卷 T2 6分]明代学者方以智在《阳燧倒影》中记载，“凡宝石面凸，则光成一条，有数棱则必有面五色”，表明白光通过多棱晶体折射会发生色散现象。如图所示，一束复色光通过三棱镜后分解成两束单色光a、b，下列说法正确的是（ ）
A．若增大入射角i，则b光先消失
B．在该三棱镜中a光波长小于b光
C．a光能发生偏振现象，b光不能发生
D．若a、b光分别照射同一光电管都能发生光电效应，则a光的遏止电压低
【答案】D
【解析】
A．当光从光密介质射向光疏介质且入射角大于等于临界角时才会发生全反射，若增大入射角i，在第二折射面上，两束光的入射角较小，不会发生全反射，故光线不会消失，A错误；
B．由图可知，a光的偏折程度较小，折射率n较小，由
可知，在该三棱镜中，a光的传播速度较大，频率较低，波长较长，B错误；
C．光波属于横波，均能发生偏振现象，C错误；
D．由
可知，若a、b光分别照射同一光电管都能发生光电效应，由于a光频率较低，故a光的遏止电压较低，D正确。
故选D。
[2017天津卷 T4 6分]“天津之眼”是一座跨河建设、桥轮合一的摩天轮，是天津市的地标之一。摩天轮悬挂透明座舱，乘客随座舱在竖直面内做匀速圆周运动。下列叙述正确的是（ ）
A．摩天轮转动过程中，乘客的机械能保持不变
B．在最高点，乘客重力大于座椅对他的支持力
C．摩天轮转动一周的过程中，乘客重力的冲量为零
D．摩天轮转动过程中，乘客重力的瞬时功率保持不变
【答案】B
【解析】
A．摩天轮运动过程中做匀速圆周运动，乘客的速度大小不变，则动能不变，但高度变化，所以机械能在变化，选项A错误；
B．圆周运动过程中，在最高点由重力和支持力的合力提供向心力，即
所以重力大于支持力，选项B正确；
C．转动一周，重力的冲量为
I=mgt
不为零，C错误；
D．运动过程中，乘客的重力大小不变，速度大小不变，但是速度方向时刻在变化，根据
P=mgvcosθ
可知重力的瞬时功率在变化，选项D错误。
故选B。
[2017天津卷 T5 6分]手持较长软绳端点O以周期T在竖直方向上做简谐运动，带动绳上的其他质点振动形成简谐波沿绳水平传播，示意如图，绳上有另一质点P，且O、P的平衡位置间距为L，t=0时，O位于最高点，P的位移恰好为零，速度方向竖直向上，下列判断正确的是（ ）
A．该简谐波是纵波
B．该简谐波的最大波长为2L
C．时，P在平衡位置上方
D．时，P的速度方向竖直向上
【答案】C
【解析】
A．绳波中质点的振动方向与波的传播方向垂直，属于横波，纵波的传播方向和质点的振动方向在同一直线上，故A错误；
B．根据波形图和波的传播方向可知，位移恰好为零且速度方向竖直向上的质点与O点的距离应为
，其中n=0、1、2……
波长为
可知当n=0时有波长的最大值，为
故B错误；
CD．0~内P由平衡位置振动到波峰，~内P由波峰回动到平衡位置，可知时P在平衡位置上方向上振动，时P在平衡位置上方向下振动，故C正确，D错误。
故选C。
[2017天津卷 T8 6分]（多选）如图所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆M、N上的a、b两点，悬挂衣服的衣架钩是光滑的，挂于绳上处于静止状态．如果只改变一个条件，当衣架静止时，下列说法正确的是 ( )
A．绳的右端上移到b′，绳子拉力不变
B．将杆N向右移一些，绳子拉力变大
C．绳的两端高度差越小，绳子拉力越小
D．若换挂质量更大的衣服，则衣服架悬挂点右移
【答案】AB
【解析】因衣架钩是光滑的（活节），所以两段绳的拉力T相等，两段绳的合力竖直向上，大小等于衣服的重力，如图所示，两段绳与竖直方向夹角θ相等。
设绳子的长度为X，杆M、N的间距为L，则有Xsinθ＝L，绳子一端在上下移动的时候，绳子的长度不变，两杆之间的距离不变，则θ角度不变。
AC、两个绳子的合力向上，大小等于衣服的重力，由于夹角θ不变，所以绳子的拉力不变，A正确，C错误；
B、当杆向右移动后，根据Xsinθ＝L，即L变大，绳长不变，所以夹角θ变大，两段绳的拉力的夹角变大，而其合力不变，则拉力T变大，故B正确；
D、绳长和两杆距离不变的情况下，θ不变，所以挂的衣服质量变化，不会影响悬挂点的移动，D错误。
故选：AB。
[2017天津卷 T8 6分]如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB是一个电子只在静电力作用下的运动轨迹.设电子在A、B两点的加速度大小分别为、，电势能分别为、.下列说法正确的是( )
A．电子一定从A向B运动
B．若>，则Q靠近M端且为正电荷
C．无论Q为正电荷还是负电荷一定有<
D．B点电势可能高于A点电势
【答案】BC
【解析】
由于不知道电子速度变化，由运动轨迹图不能判断电子向那个方向运动，故A错误；若aA＞aB，则A点离点电荷Q更近即Q靠近M端；又由运动轨迹可知，电场力方向指向凹的一侧即左侧，所以，在MN上电场方向向右，那么Q靠近M端且为正电荷，故B正确；由B可知，电子所受电场力方向指向左侧，那么，若电子从A向B运动，则电场力做负功，电势能增加；若电子从B向A运动，则电场力做正功，电势能减小，所以，一定有EpA＜EpB求解过程与Q所带电荷无关，只与电场线方向相关，故C正确；由B可知，电场线方向由M指向N，那么A点电势高于B点，故D错误；故选BC．
[2017天津卷 T10 10分某探究性学习小组利用如图所示的电路测量电池的电动势和内阻．其中电流表A1的内阻r1=1.0 kΩ，电阻R1=9.0 kΩ，为了方便读数和作图，给电池串联一个R0=3.0 Ω的电阻．
（1）按图示电路进行连接后，发现、和三条导线中，混进了一条内部断开的导线．为了确定哪一条导线内部是断开的，将电键S闭合，用多用电表的电压挡先测量a、间电压，读数不为零，再测量、间电压，若读数不为零，则一定是_______导线断开；若读数为零，则一定是_______导线断开．
（2）排除故障后，该小组顺利完成实验．通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如右图．由I1–I2图象得到电池的电动势E=_______V，内阻r=_______Ω．
【答案】 1.41（1.36~1.44均可） 0.5（0.4~0.6均可）
【解析】
①用电压挡检测电路故障，电压表的表头是电流计，原电路有断路，回路中无电流，将电压表接在间后有示数，说明电路被接通，即间有断路故障，再测量间电压，电压表读数不为零，说明断路故障的范围被缩小到间，则一定是导线断开；若读数为零，则说明电路仍未被接通，断路故障的范围被确定在间．
②根据闭合电路的欧姆定律：，，上式可简化为，读出两点坐标：（60，0.12）和（260，0.05），代入方程解得：电动势E=1.41 V，内阻r=0.5 Ω．
[2017天津卷 T10 16分]如图所示，物块A和B通过一根轻质不可伸长的细绳连接，跨放在质量不计的光滑定滑轮两侧，质量分别为mA=2 kg、mB=1 kg。初始时A静止于水平地面上，B悬于空中。先将B竖直向上再举高h=1.8 m（未触及滑轮）然后由静止释放。一段时间后细绳绷直，A、B以大小相等的速度一起运动，之后B恰好可以和地面接触。取g=10 m/s2。空气阻力不计。求：
（1）B从释放到细绳刚绷直时的运动时间t；
（2）A的最大速度v的大小；
（3）初始时B离地面的高度H。
【答案】（1）0.6s；（2）2m/s；（3）0.6m
【解析】
（1）B从释放到细绳刚绷直前做自由落体运动，由解得
（2）设细绳绷直前瞬间B速度大小为vB，有
细绳绷直瞬间，细绳张力远大于A、B的重力，A、B相互作用，总动量守恒
绳子绷直瞬间，A、B系统获得的速度
之后A做匀减速运动，所以细绳绷直瞬间的速度v即为最大速度，A的最大速度为2 m/s。
（3）细绳绷直后，A、B一起运动，B恰好可以和地面接触，说明此时A、B的速度为零，这一过程中A、B组成的系统机械能守恒，有
解得，初始时B离地面的高度
[2017天津卷 T13 18分]平面直角坐标系xOy中，第Ⅰ象限存在垂直于平面向里的匀强磁场，第Ⅲ象限存在沿y轴负方向的匀强电场，如图所示．一带负电的粒子从电场中的Q点以速度v0沿x轴正方向开始运动，Q点到y轴的距离为到x轴距离的2倍．粒子从坐标原点O离开电场进入磁场，最终从x轴上的P点射出磁场，P点到y轴距离与Q点到y轴距离相等．不计粒子重力，问：
(1)粒子到达O点时速度的大小和方向；
(2)电场强度和磁感应强度的大小之比．
【答案】(1),与x轴正方向成45°角斜向上 (2)
【解析】
(1)粒子运动轨迹如图：
粒子在电场中由Q到O做类平抛运动，设O点速度v与x方向夹角为，Q点到x轴的距离为L，到y轴的距离为2L，粒子的加速度为a，运动时间为t，根据平抛运动的规律有：
x方向：
y方向：
粒子到达O点时沿y轴方向的分速度：
，
又
，
解得，即，
粒子到达O点时的夹角为450解斜向上，粒子到达O点时的速度大小为
；
(2)设电场强度为E，粒子电荷量为q，质量为m，粒子在电场中受到的电场力为F，粒子在电场中运动的加速度：
，
设磁感应强度大小为B，粒子做匀速圆周运动的半径为R，洛伦兹力提供向心力，有：
，
根据几何关系可知：
解得：
[2017天津卷 T14 20分]电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器．电磁轨道炮示意如图，图中直流电源电动势为E，电容器的电容为C．两根固定于水平面内的光滑平行金属导轨间距为l，电阻不计．炮弹可视为一质量为m、电阻为R的金属棒MN，垂直放在两导轨间处于静止状态，并与导轨良好接触．首先开关S接1，使电容器完全充电．然后将S接至2，导轨间存在垂直于导轨平面、磁感应强度大小为B的匀强磁场（图中未画出），MN开始向右加速运动．当MN上的感应电动势与电容器两极板间的电压相等时，回路中电流为零，MN达到最大速度，之后离开导轨．问：
（1）磁场的方向；
（2）MN刚开始运动时加速度a的大小；
（3）MN离开导轨后电容器上剩余的电荷量Q是多少．
【答案】（1）垂直于导轨平面向下；（2）（3）
【解析】
（1）电容器充电后上板带正电，下板带负电，放电时通过MN的电流由M到N，欲使炮弹射出，安培力应沿导轨向右，根据左手定则可知磁场的方向垂直于导轨平面向下．
（2）电容器完全充电后，两极板间电压为E，根据欧姆定律，电容器刚放电时的电流：
炮弹受到的安培力：
根据牛顿第二定律：
解得加速度
（3）电容器放电前所带的电荷量
开关S接2后，MN开始向右加速运动，速度达到最大值vm时，MN上的感应电动势：
最终电容器所带电荷量
设在此过程中MN的平均电流为，MN上受到的平均安培力：
由动量定理，有：
又：
整理的：最终电容器所带电荷量
2016年天津卷
[2016天津卷 T3 6分]我国将发射“天宫二号”空间实验室，之后发射“神州十一号”飞船与“天宫二号”对接假设“天宫二号”与“神州十一号”都围绕地球做匀速圆周运动，为了实现飞船与空间实验室的对接，下列措施可行的是
A．使飞船与空间实验室在同一轨道上运行，然后飞船加速追上空间实验室实现对接
B．使飞船与空间实验室在同一轨道上运行，然后空间实验室减速等待飞船实现对接
C．飞船先在比空间实验室半径小的轨道上加速，加速后飞船逐渐靠近空间实验室，两者速度接近时实现对接
D．飞船先在比空间实验室半径小的轨道上减速，减速后飞船逐渐靠近空间实验室，两者速度接近时实现对接
【答案】C
【解析】
试题分析：在同一轨道上运行加速做离心运动，减速做向心运动均不可实现对接．则AB错误；飞船先在比空间实验室半径小的轨道上加速，则其做离心运动可使飞船逐渐靠近空间实验室，两者速度接近时实现对接．则C正确；飞船先在比空间实验室半径小的轨道上减速，则其做向心运动，不可能与空间实验室相接触．则D错误．故选C．
[2016天津卷 T4 6分]如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地。在两极板间有一个固定在P点的点电荷，以E表示两板间的电场强度，Ep表示点电荷在P点的电势能，θ表示静电计指针的偏角。若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（ ）
A、θ增大，E增大 B、θ增大，Ep不变
C、θ减小，Ep增大 D、θ减小，E不变
【答案】D
【解析】若保持下极板不动，将上极板向下移动一小段距离，则根据可知，C变大，Q一定，则根据Q=CU可知，U减小，则静电计指针偏角θ减小；根据，Q=CU，联立可得：，可知Q一定时，E不变；根据U1=Ed1可知P点离下极板的距离不变，E不变，则P点与下极板的电势差不变，P点的电势不变，则EP不变；故选项ABC错误，D正确；故选D.
[2016天津卷 T7 6分]（多选）中形成的简谐横波沿x轴正方向传播，某时刻波刚好传播到x=12 m处，波形图象如图所示，则
A．此后再经6 s该波传播到x=24 m处
B．M点在此后第3 s末的振动方向沿y轴正方向
C．波源开始振动时的运动方向沿y轴负方向
D．此后M点第一次到达y=-3 m处所需时间是2 s
【答案】AB
【解析】
试题分析：波的周期T="4" s，波长λ="8" m，波速，则再经过6 s，波传播的距离为x="vt=12" m，故该波传到x="24" m处，选项A正确；M点在此时振动方向向下，则第3 s末，即经过了0.75T，该点的振动方向沿y轴正方向，选项B正确；因波传到x="12" m处时，质点向y轴正方向振动，故波源开始振动时的运动方向沿y轴正方向，选项C错误；因为<="sin" 45°，故M点第一次到达y="–3" m位置时，振动的时间小于="1" s，选项D错误．
[2016天津卷 T8 6分]（多选）我国高铁技术处于世界领先水平．和谐号动车组是由动车和拖车编组而成，提供动力的车厢叫动车，不提供动力的车厢叫拖车．假设动车组各车厢质量均相等，动车的额定功率都相同，动车组在水平直轨道上运行过程中阻力与车重成正比．某列车组由8节车厢组成，其中第1、5节车厢为动车，其余为拖车，则该动车组( )
A．启动时乘客受到车厢作用力的方向与车运动的方向相反
B．做匀加速运动时，第5、6节与第6、7节车厢间的作用力之比为3∶2
C．进站时从关闭发动机到停下来滑行的距离与关闭发动机时的速度成正比
D．与改为4节动车带4节拖车的动车组最大速度之比为1∶2
【答案】BD
【解析】
启动时乘客的加速度的方向与车厢运动的方向是相同的，所以启动时乘客受到车厢作用力的方向与车运动的方向相同，故A错误；设每一节车厢的质量是m，阻力为，做加速运动时，对6、7、8车厢进行受力分析得：，对7、8车厢进行受力分析得：，联立可得：，故B正确；设进站时从关闭发动机到停下来滑行的距离为s，则：，又，可得：，可知进站时从关闭发动机到停下来滑行的距离与关闭发动机时的速度的平方成正比，故C错误；设每节动车的功率为P，当只有两节动力车时，最大速率为v，则：，改为4节动车带4节拖车的动车组时，最大速度为，则：，所以，故D正确．
[2016天津卷 T8 6分]如图所示，方盒A静止在光滑的水平面上，盒内有一个小滑块B，盒的质量是滑块质量的2倍，滑块与盒内平面间的动摩擦因数为μ．若滑块以速度v开始向左运动，与盒的左右壁发生无机械能损失的碰撞，滑块在盒中来回运动多次，最终相对盒静止.
（1）此时盒的速度大小为_________？
（2）滑块相对于盒运动的路程为____________？
【答案】
【解析】
(1)[1]物体与盒子组成的系统动量守恒；先由动量守恒求出盒子与物块的最终速度，再结合损失的机械能即可求出滑块相对于盒运动的路程。设滑块的质量为m，则盒的质量为2m，对整个过程，由动量守恒定律可得
解得
(2)[2]由能量关系可知
解得
[2016天津卷 T11 6分]某同学想要描绘标有“3.8 V，0.3 A”字样小灯泡L的伏安特性曲线，要求测量数据尽量精确，绘制曲线完整，可供该同学选用的器材除了开关、导线外，还有：
电压表V1(量程0~3 V，内阻等于3 kΩ)
电压表V2(量程0~15 V，内阻等于15 kΩ)
电流表A1(量程0~200 mA，内阻等于10 Ω)
电流表A2(量程0~3 A，内阻等于0.1 Ω)
滑动变阻器R1(0~10 Ω，额定电流2 A)
滑动变阻器R2(0~1 kΩ，额定电流0.5 A)
定值电阻R3(阻值等于1 Ω)
定值电阻R4(阻值等于10 Ω)
定值电阻R5(阻值等于1 kΩ)
电源E(E=6 V，内阻不计)
（1）请画出实验电路图，并将各元件字母代码标在该元件的符号旁__________．
（2）该同学描绘出的I–U图象应是下图中的___________．
【答案】 B
【解析】
①用电压表V1和R5串联，可改装成量程为的电压表；用电流表A1与R4并联可改装为量程为的电流表；待测小灯泡的阻值较小，故采用电流表外接法；为使曲线完整，滑动变阻器应采用分压接法，故选择总阻值小的R1，电路如图：
②小灯泡灯丝的电阻随温度升高而变大，故该同学描绘出的I–U图线应该是B．
[2016天津卷 T13 18分]如图所示，空间中存在着水平向右的匀强电场，电场强度大小为，同时存在着水平方向的匀强磁场，其方向与电场方向垂直，磁感应强度大小B=0.5 T。有一带正电的小球，质量m=1×10–6 kg，电荷量q=2×10–6 C，正以速度v在图示的竖直面内做匀速直线运动，当经过P点时撤掉磁场（不考虑磁场消失引起的电磁感应现象），取g=10 m/s2。求：
（1）小球做匀速直线运动的速度v的大小和方向；
（2）从撤掉磁场到小球再次穿过P点所在的这条电场线经历的时间t。
【答案】（1）20 m/s，与电场方向夹角为60°；（2）3.5 s
【解析】
（1）小球做匀速直线运动时，受力如图：
其所受的三个力在同一平面内，合力为零，则有：
，
代入数据解得
速度v的方向与电场E的方向之间的夹角满足
解得
则
（2）撤去磁场后，由于电场力垂直于竖直方向，它对竖直方向的分运动没有影响，以P点为坐标原点，竖直向上为正方向，小球在竖直方向上做匀减速直线运动，其初速度为
若使小球再次穿过P点所在的电场线，仅需小球的竖直方向的分位移为零，则有
联立解得
[2016天津卷 T14 20分]电磁缓速器是应用于车辆上以提高运行安全性的辅助制动装置，其工作原理是利用电磁阻尼作用减缓车辆的速度．电磁阻尼作用可以借助如下模型讨论：如图所示，将形状相同的两根平行且足够长的铝条固定在光滑斜面上，斜面与水平方向夹角为θ．一质量为m的条形磁铁滑入两铝条间，恰好匀速穿过，穿过时磁铁两端面与两铝条的间距始终保持恒定，其引起电磁感应的效果与磁铁不动、铝条相对磁铁运动相同．磁铁端面是边长为d的正方形，由于磁铁距离铝条很近，磁铁端面正对两铝条区域的磁场均可视为匀强磁场，磁感应强度为B，铝条的高度大于d，电阻率为ρ．为研究问题方便，铝条中只考虑与磁铁正对部分的电阻和磁场，其他部分电阻和磁场可忽略不计，假设磁铁进入铝条间以后，减少的机械能完全转化为铝条的内能，重力加速度为g．
（1）求铝条中与磁铁正对部分的电流I；
（2）若两铝条的宽度均为b，推导磁铁匀速穿过铝条间时速度v的表达式；
（3）在其他条件不变的情况下，仅将两铝条更换为宽度b'>b的铝条，磁铁仍以速度v进入铝条间，试简要分析说明磁铁在铝条间运动时的加速度和速度如何变化．
【答案】（1） （2）v= （3）见解析
【解析】
（1）磁铁在铝条间运动时，两根铝条受到的安培力大小相等均为F安，有
F安=IdB①
磁铁受到沿斜面向上的作用力为F，其大小有
F=2F安②
磁铁匀速运动时受力平衡，则有F–mgsin θ=0③
联立①②③式可得I=④
（2）磁铁穿过铝条时，在铝条中产生的感应电动势为E，有E=Bdv⑤
铝条与磁铁正对部分的电阻为R，由电阻定律有R=ρ⑥
由欧姆定律有I=⑦
联立④⑤⑥⑦式可得 v=⑧
（3）磁铁以速度v进入铝条间，恰好做匀速运动时，磁铁受到沿斜面向上的作用力F，联立①②⑤⑥⑦式可得F=⑨
当铝条的宽度b'>b时，磁铁以速度v进入铝条间时，磁铁受到的作用力变为F'，有F'=⑩
可见，F'>F="mgsin" θ，磁铁所受到的合力方向沿斜面向上，获得与运动方向相反的加速度，磁铁将减速下滑，此时加速度最大．之后，随着运动速度减小，F'也随着减小，磁铁所受的合力也减小，由于磁铁加速度与所受到的合力成正比，磁铁的加速度逐渐减小．综上所述，磁铁做加速度逐渐减小的减速运动．直到F'="mgsin" θ时，磁铁重新达到平衡状态，将再次以较小的速度匀速下滑．
2015年天津卷
[2016天津卷 T2 6分]中国古人对许多自然现象有深刻认识，唐人张志和在《玄真子．涛之灵》中写道：“雨色映日而为虹”，从物理学的角度看，虹时太阳光经过雨滴的两次折射和一次反射形成的，右图是彩虹成因的简化示意图，其中a、b时两种不同频率的单色光，则两光
A．在同种玻璃种传播，a光的传播速度一定大于b光
B．以相同角度斜射到同一玻璃板透过平行表面后，b光侧移量大
C．分别照射同一光电管，若b光能引起光电效应，a光一定也能
D．以相同的入射角从水中射入空气，在空气张只能看到一种光时，一定是a光
【答案】C
【解析】
A．由图可知，光线a的折射率大于b根据可以确定a光在同种玻璃中速度小于光速，故A错误；
B．以相同的入射角度射入平行玻璃砖折射率越大侧移量越大，故B错误；
C．根据光的频率越大光子能量越大就越容易发生光电效应，C正确；
D．根据折射率越大，越容易发生全反射，在水外越不容易看到，D错误.
[2015天津卷 T5 6分]如图所示，固定的竖直光滑长杆上套有质量为m的小圆环，圆环与水平状态的轻质弹簧一端连接，弹簧的另一端连接在墙上，并且处于原长状态，现让圆环由静止开始下滑，已知弹簧原长为L，圆环下滑到最大距离时弹簧的长度变为2L（未超过弹性限度），则在圆环下滑到最大距离的过程中（ ）
A．圆环的机械能守恒
B．弹簧弹性势能变化了
C．圆环下滑到最大距离时，所受合力为零
D．圆环重力势能与弹簧弹性势能之和保持不变
【答案】B
【解析】圆环在下滑过程中，弹簧对其做负功，故圆环机械能减小 ，选项A错误； 圆环下滑到最大的距离时，由几何关系可知，圆环下滑的距离为，圆环的速度为零，由能量守恒定律可知，弹簧的弹性势能增加量等于圆环重力势能的减小量，为，故选项B正确； 圆环下滑过程中，所受合力为零时，加速度为零，速度最大，而下滑至最大距离时，物体速度为零，加速度不为零，所以选项C错误； 在下滑过程中，圆环的机械能与弹簧弹性势能之和保持不变，即系统机械能守恒，所以选项D错误；
[2015天津卷 T7 6分]如图所示，氕核、氘核、氚核三种粒子从同一位置无初速度地飘入电场线水平向右的加速电场E1，之后进入电场线竖直向下的匀强电场E2发生偏转，最后打在屏上。整个装置处于真空中，不计粒子重力及其相互作用，那么（ ）
A．偏转电场E2对三种粒子做功一样多
B．三种粒子打到屏上时的速度一样大
C．三种粒子运动到屏上所用时间相同
D．三种粒子一定打到屏上的同一位置，
【答案】AD
【解析】AB．带电粒子在加速电场中加速，由动能定理可知
解得
粒子在偏转电场中的时间
在偏转电场中的纵向速度
纵向位移
即位移与比荷无关，与速度无关；则可三种粒子的偏转位移相同，则偏转电场对三种粒子做功一样多，故A正确，B错误；
CD．因三粒子由同一点射入偏转电场，且偏转位移相同，故三个粒子打在屏幕上的位置一定相同；因粒子到屏上的时间与横向速度成反比；因加速后的速度大小不同，故三种粒子运动到屏上所用时间不相同，故C错误，D正确。
故选AD。
[2015天津卷 T8 6分]（多选） P1、P2为相距遥远的两颗行星，距各自表面相同高度处各有一颗卫星s1、s2做匀速圆周运动，图中纵坐标表示行星对周围空间各处物体的引力产生的加速度a，横坐标表示物体到行星中心的距离r的平方，两条曲线分别表示P1、P2周围的a与r2的反比关系，它们左端点横坐标相同，则（ ）
A．P1的平均密度比P2的大
B．P1的第一宇宙速度比P2的小
C．s1的向心加速度比s2的大
D．s1的公转周期比s2的大
【答案】AC
【解析】由图可知，两行星的球体半径相同，对行星周围空间各处物体来说，万有引力提供加速度，故有，故可知的质量比的大，即的平均密度比的大，所以选项A正确； 由图可知，表面的重力加速比的大，由可知，的第一宇宙速度比的大，所以选项B错误；对卫星而言，万有引力提供向心加速度，即，故可知，的向心加速度比的大，所以选项C正确；根据可知，的公转周期比的小，所以选项D错误；
[2016天津卷 T11 10分]用电流表和电压表测定由三节干电池串联组成的电池组（电动势约4.5V，内电阻约1Ω）的电动势和内电阻，除了待测电池组，电键，导线外，还有下列器材供选用∶
A．电流表∶量程0.6A，内电阻约1Ω
B．电流表∶量程3A，内电阻约0.2Ω
C．电压表∶量程3V，内电阻约30kΩ
D．电压表∶量程6V，内电阻约60kΩ
E.滑动变阻器∶0~1000Ω，额定电流0.5A
F.滑动变阻器∶0~20Ω，额定电流2A
(1)为了使测量结果尽量准确，电流表应选用________，电压表选用________，滑动变阻器应选用________（均填仪器的字母代号）
(2)下图为正确选择仪器后，连好的部分电路，为了使测量误差尽量小，还需要在电路中用导线将________和________相连、________和________相连、________和________相连。（均填仪器上接线柱的字母代号）
(3).实验时发现电流表坏了，于是不再使用电流表，剩余仪器中仅用电阻箱替换掉滑动变阻器，重新连接电路，仍能完成实验，实验中读出几组电阻箱的阻值R和对应电压表的示数U；用图像法处理采集到数据，为在直角坐标系中得到的函数图像是一条直线，则可以_________为纵坐标，以________为横坐标。
【答案】A D F a d c g f h
【解析】
(1) [1][2]按仪器选择顺序，先选电表，电池电动势为4.5V，故电压表选择6V量程的D； 电路的最大电源不超过0.45A，故电流表选择0.6A量程的A即可；
[3]因要求测量结果尽量准确，为方便调节，变阻器选择20Ω的F即可；
(2)[4][5][6]为减小误差，电流表应采用内接法，同时注意电表的正、负接线柱，故可知导线应连接ad、fh、cg；
(3)[7]换用电阻箱后，根据闭合电路欧姆定律有，变形后得到
或或
故图像坐标可以为、或U、或、R（横纵坐标互换亦可）
[2015天津卷 T13 18分]如图所示，“凸”字形硬质金属线框质量为m，相邻各边互相垂直，且处于同一竖直平面内，ab边长为l，cd边长为2l，ab与cd平行，间距为2l。匀强磁场区域的上下边界均水平，磁场方向垂直于线框所在平面。开始时，cd边到磁场上边界的距离为2l，线框由静止释放，从cd边进入磁场直到ef、pq边进入磁场前，线框做匀速运动，在ef、pq边离开磁场后，ab边离开磁场之前，线框又做匀速运动。线框完全穿过磁场过程中产生的热量为Q。线框在下落过程中始终处于原竖直平面内，且ab、cd边保持水平，重力加速度为g；求
（1）线框ab边将离开磁场时做匀速运动的速度大小是cd边刚进入磁场时的 几倍
（2）磁场上下边界间的距离H
【答案】（1）4倍；（2）。
【解析】设磁场的磁感应强度大小写为B，cd边刚进入磁场时，线框做匀速运动的速度为v1，cd边上的感应电动势为E1，由法拉第电磁感应定律可得：
设线框总电阻为R，此时线框中电流为I1，由闭合电路欧姆定律可得：
设此时线械所受安培力为F1，有：
由于线框做匀速运动，故受力平衡，所以有：
联立解得：
设ab边离开磁场之前，线框做匀速运动的速度为v2，同理可得：
故可知：
（2线框自释放直到cd边进入磁场前，由机械能守恒定律可得：
线框完全穿过磁场的过程中，由能量守恒定律可得：
联立解得：
[2015天津卷 T14 20分]现代科学仪器常利用电场、磁场控制带电粒子的运动。真空中存在着如图所示的多层紧密相邻的匀强电场和匀强磁场，电场和磁场的宽度均为d。电场强度为E，方向水平向右；磁感应强度为B，方向垂直纸面向里。电场、磁场的边界互相平行且与电场方向垂直，一个质量为m、电荷量为q的带正电粒子在第1层电场左侧边界某处由静止释放，粒子始终在电场、磁场中运动，不计粒子重力及运动时的电磁辐射
（1）求粒子在第2层磁场中运动时速度v2的大小与轨迹半径r2；
（2）粒子从第n层磁场右侧边界穿出时，速度的方向与水平方向的夹角为θn，试求sinθn；
（3）若粒子恰好不能从第n层磁场右侧边界穿出，试问在其他条件不变的情况下，也进入第n层磁场，但比荷较该粒子大的粒子能否穿出该层磁场右侧边界，请简要推理说明之。
【答案】（1）,；（2）；（3）比荷较大的粒子不能飞出右侧边界。
【解析】（1）粒子在进入第2层磁场时，经两次电场加速，中间穿过磁场时洛伦兹力不做功，由动能定理，有
解得
粒子在第2层磁场中受到的洛伦兹力充当向心力，有
联立解得
（2）设粒子在第n层磁场中运动的速度为vn，轨迹半径为rn（下标表示粒子所在层数），在电场中，根据动能定理有
在磁场中，根据洛伦兹力提供向心力有
粒子进入到第n层磁场时，速度的方向与水平方向的夹角为，从第n层磁场右侧边界突出时速度方向与水平方向的夹角为，粒子在电场中运动时，垂直于电场线方向的速度分量不变，有
由图根据几何关系可以得到
联立可得
由此可看出，，…，为一等差数列，公差为d，可得
当n=1时，由下图可看出
联立可解得
（3）若粒子恰好不能从第n层磁场右侧边界穿出，则
，
在其他条件不变的情况下，打印服务比荷更大的粒子，设其比荷为，假设通穿出第n层磁场右侧边界，粒子穿出时速度方向与水平方向的夹角为，由于，则导致
说明不存在，即原假设不成立，所以比荷较该粒子大的粒子不能穿出该层磁场右侧边界。
2014年天津卷
[2014天津卷 T2 6分]如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略．平行板电容器C的极板水平放置．闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动． 如果仅改变下列某一个条件，油滴仍能静止不动的是( )
A．增大R1的阻值 B．增大R２的阻值
C．增大两板间的距离 D．断开电键S
【答案】B
【解析】
试题分析：以油滴为研究对象进行受力分析可知，油滴静止不动，所受电场力与重力平衡，即，现欲使油滴仍能处于平衡状态，则保证电场强度不发生变化即可，R1的电压不变即可，题中R2没有电流通过，故改变R2时对电路工作状态无影响，所以选项B正确、A错误；而增大两板间距离时，电场强度减小，油滴下落，所以选项C错误；断开电键S时，电容器与可变电阻构成闭合回路，电容器放电，油滴下落，所以选项D错误；
[2014天津卷 T4 6分]如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷，一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么（ ）
A．若微粒带正电荷，则A板一定带正电荷
B．微粒从M点运动到N点电势能一定增加
C．微粒从M点运动到N点动能一定增加
D．微粒从M点运动到N点机械能一定增加
【答案】C
【解析】微粒在极板间受到竖直向下的重力作用与电场力作用，由图示微粒运动轨迹可知，微粒向下运动，说明微粒受到的合力竖直向下，重力与电场力的合力竖直向下；
A、如果微粒带正电，A板带正电荷，微粒受到的合力向下，微粒运动轨迹向下，A板带负电，但如果电场力小于重力，微粒受到的合力向下，微粒运动轨迹向下，则A板既可以带正电，也可能带负电，故A错误；
B、如果微粒受到的电场力向下，微粒从M点运动到N点过程中电场力做正功，微粒电势能减小，如果微粒受到的电场力向上，则电势能增加，故B错误；
C、微粒受到的合力向下，微粒从M点运动到N点过程中合外力做正功，微粒的动能增加，故C正确；
D、微粒从M点运动到N点过程动能增加，重力势能减小，机械能不一定增加，故D错误。
故选：C。
[2014天津卷 T7 6分]如图甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图乙中曲线a，b所示，则( )
A．两次t＝0时刻线圈平面均与中性面重合
B．曲线a，b对应的线圈转速之比为2∶3
C．曲线a表示的交变电动势频率为25 Hz
D．曲线b表示的交变电动势有效值为10 V
【答案】AC
【解析】
t＝0时刻，两次产生的交流电的电动势瞬时值均为零，因此线圈平面均与中性面重合，A项正确；图中a、b对应的周期之比为2∶3，因此线圈转速之比na∶nb＝∶＝3∶2，B项错误；a线表示的交流电动势的频率为fa＝＝25 Hz，C项正确；a线对应线圈相应的电动势的最大值Eam＝NBS·，由图象知Eam＝15 V，b线对应线圈相应的电动势的最大值Ebm＝NBS·，因此＝＝，Ebm＝10 V，有效值Eb＝ V＝5V，D项错误．
[2014天津卷 T8 6分]一束由两种频率不同的单色光组成的复色光从空气射入玻璃三棱镜后，出射光分成a、b两束，如图所示，则a、b两束光
A．垂直穿过同一块平板玻璃，a光所用的时间比b光长
B．从同种介质射入真空发生全反射时，a光临界角比b光的小
C．分别通过同一双缝干涉装置，b光形成的相邻条纹间距小
D．若照射同一金属都能发生光电效应，b光照射时逸出的光电子最大初动能大
【答案】AB
【解析】
A．根据折射率
由光路图可知，a光折射率更大一些，再由
故可知在介质中a的速度更小一些，故穿过同一块平板玻璃所用时间要长些，故A正确；
B．又因为
可知a光临界角要小些，故B正确；
C．折射率越大说明频率越大，波长越小，故b光波长大，干涉条纹间距要更宽些，故C错误；
D．由
可知，频率越大则光子能量越大，结合光电效应方程可知，照射同一种金属时，对应的光电子最大初动能大，故D错误。
故选AB。
[2014天津卷 T9 4分]半径为R的水平圆盘绕过圆心O的竖直轴匀速转动，A为圆盘边缘上一点，在O的正上方有一个可视为质点的小球以初速度v水平抛出时，半径OA方向恰好与v的方向相同，如图所示，若小球与圆盘只碰一次，且落在A点，重力加速度为g，则小球抛出时距O的高度为h＝ ，圆盘转动的角速度大小为 ．
【答案】、
【解析】
[1]小球做平抛运动，小球在水平方向上做匀速直线运动，则运动的时间:
竖直方向做自由落体运动，则:
[2]根据得：
[2014天津卷 T11 6分]现要测量一个未知电阻Rx的阻值，除Rx外可用的器材有：
A多用电表（仅可使用欧姆挡）；
B一个电池组E（电动势6V）：
C一个滑动变阻器R（0～20Ω，额定电流1A）：
D两个相同的电流表G（内阻Rg＝1000Ω，满偏电流Ig＝100μA）：
E两个标准电阻（R1＝29000Ω，R2＝0.1Ω）：
F一个电键S、导线若干．
①为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，最后几乎紧挨满偏刻度停下来，下列判断和做法正确的是____（填字母代号）．
A．这个电阻阻值很小，估计只有几欧姆
B．这个电阻阻值很大，估计有几千欧姆
C．如需进一步测量可换“×1”挡，调零后测量
D．如需进一步测量可换“×1k”挡，调零后测量
②根据粗测的判断，设计一个测量电路，要求测量尽量准确并使电路能耗较小，画出实验电路图，并将各元件字母代码标在元件的符号旁_____．
【答案】AC
【解析】
(1)[1]AB．用多用电表的欧姆档粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，此时的刻度盘示数较小，故总阻值较小，故A正确；B错误；
CD．应改用小倍率档位，选档位后，重新欧姆调零进行测量，故C正确;D错误。
故选AC。
(2)[2]利用提供的器材R2和G改装成电流表，用R1和G改装成电压表；要求电路能耗较小，结合电阻较小特点，故采用限流接法，电路如图
[2014天津卷 T13 18分]如图所示，两根足够长的平行金属导轨固定在倾角θ＝30°的斜面上，导轨电阻不计，间距L＝0.4 m，导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN.Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B＝0.5 T．在区域Ⅰ中，将质量m1＝0.1 kg，电阻R1＝0.1 Ω的金属条ab放在导轨上，ab刚好不下滑．然后，在区域Ⅱ中将质量m2＝0.4 kg，电阻R2＝0.1 Ω的光滑导体棒cd置于导轨上，由静止开始下滑．cd在滑动过程中始终处于区域Ⅱ的磁场中，ab，cd始终与导轨垂直且两端与导轨保持良好接触，取g＝10 m/s2，问：
（1）cd下滑的过程中，ab中的电流方向；
（2）ab刚要向上滑动时，cd的速度v多大；
（3）从cd开始下滑到ab刚要向上滑动的过程中，cd滑动的距离x＝3.8 m，此过程中ab上产生的热量Q是多少．
【答案】（1）由a流向b （2）5m/s (3)1.3J
【解析】
（1）由右手定则可知，电流由a流向b；
（2）开始放置ab刚好不下滑时，ab所受摩擦力为最大静摩擦力，由平衡条件得：Fmax=m1gsinθ，
ab刚好要上滑时，感应电动势：E=BLv，
电路电流：
ab受到的安培力：F安=BIL，
此时ab受到的最大静摩擦力方向沿斜面向下，
由平衡条件得：F安=m1gsinθ+Fmax，
代入数据解得：v=5m/s；
（3）cd棒运动过程中电路产生的总热量为Q总，
由能量守恒定律得：m2gxsinθ=Q总+m2v2，
ab上产生的热量：
解得：Q=1.3J；
[2014天津卷 T12 20分]同步加速器在粒子物理研究中有重要的应用，其基本原理简化为如图所示的模型．M、N为两块中心开有小孔的平行金属板．质量为m、电荷量为+q的粒子A（不计重力）从M板小孔飘入板间，初速度可视为零，每当A进入板间，两板的电势差变为U，粒子得到加速，当A离开N板时，两板的电荷量均立即变为零．两板外部存在垂直纸面向里的匀强磁场，A在磁场作用下做半径为R的圆周运动，R远大于板间距离，A经电场多次加速，动能不断增大，为使R保持不变，磁场必须相应地变化．不计粒子加速时间及其做圆周运动产生的电磁辐射，不考虑磁场变化对粒子速度的影响及相对论效应．求
（1）A运动第1周时磁场的磁感应强度B1的大小；
（2）在A运动第n周的时间内电场力做功的平均功率；
（3）若有一个质量也为m、电荷量为+kq（k为大于1的整数）的粒子B（不计重力）与A同时从M板小孔飘入板间，A、B初速度均可视为零，不计两者间的相互作用，除此之外，其他条件均不变，下图中虚线、实线分别表示A、B的运动轨迹．在B的轨迹半径远大于板间距离的前提下，请指出哪个图能定性地反映A、B的运动轨迹，并经推导说明理由．
【答案】（1）；（2）；（3）A图能定性地反映A、B运动的轨迹；
【解析】
试题分析：（1）设A经电场第1次加速后速度为v1，由动能定理得
①
A在磁场中做匀速圆周运动，所受洛伦兹力充当向心力
②
联立解得：③
（2）设A经n次加速后的速度为vn，由动能定理得
④
设A做第n次圆周运动的周期为Tn，有
⑤
设在A运动第n周的时间内电场力做功为Wn，则
⑥
在该段时间内电场力做功的平均功率为
⑦
联立解得：⑧
（3）A图能定性地反映A、B运动的轨迹．
A经地n加速后，设其对应的磁感应强度为Bn，A、B的周期分别为、，综合②⑤式并分别应用A、B的数据得
由上可知，是的k倍，所以A每绕得1周，B就绕行k周．由于电场只在A通过时存在，故B仅在与A同时进入电场时才被加速．
经n次加速后，A、B的速度分别为、，结合④式有
由题设条件并结合⑤式，对A有
设B的轨迹半径为，有
比较以上两式得
上式表明，运动过程B的轨迹半径始终不变．
由以上分析可知，两粒子运动的轨迹如图A所示．
2013年天津卷
[2013天津卷 T2 3分]一的运动员甲提前站在“交棒”的运动员乙前面，并且开始向前滑行，待乙追上甲时，乙猛推甲一把，使甲获得更大的速度向前冲出．在乙推甲的过程中，忽略运动员与冰面间在水平方向上的相互作用，则（ ）
A．甲对乙的冲量一定等于乙对甲的冲量
B．甲、乙的动量变化一定大小相等方向相反
C．甲的动能增加量一定等于乙的动能减少量
D．甲对乙做多少负功，乙对甲就一定做多少正功
【答案】B
【解析】
A．因为冲量是矢量，甲对已的作用力与乙对甲的作用力大小相等方向相反，故冲量大小相等方向相反，故A错误．
B．设甲乙两运动员的质量分别为、，追上之前的瞬间甲、乙两运动员的速度分别是，．根据题意整个交接棒过程动量守恒：
可以解得：
，
即B选项正确；
CD．经历了中间的完全非弹性碰撞过程会有动能损失，CD选项错误．
[2013天津卷 T5 3分]如图所示，小球用细绳系住，绳的另一端固定于O点。现用水平力F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力FN以及绳对小球的拉力FT的变化情况是( )
A．FN保持不变，FT不断增大
B．FN不断增大，FT不断减小
C．FN保持不变，FT先增大后减小
D．FN不断增大，FT先减小后增大
【答案】D
【解析】先对小球进行受力分析，重力、支持力FN、拉力FT组成一个闭合的矢量三角形，由于重力不变、支持力FN方向不变，斜面向左移动的过程中，拉力FT与水平方向的夹角β减小，当β＝θ时，FT⊥FN，细绳的拉力FT最小，由图可知，随β的减小，斜面的支持力FN不断增大，FT先减小后增大。故D正确。ABC错误。
故选：D。
[2013天津卷 T6 3分]（多选）一两个带等量正电的点电荷，固定在图中P、Q两点，MN为PQ连线的中垂线，交PQ与O点，A为MN上的一点，一带负电的试探电荷q，从A点由静止释放，只在静电力作用下运动，取无限远处的电势为零，则（ ）
A．q由A向O的运动是匀加速直线运动 B．q由A向O运动的过程电势能逐渐减小
C．q运动到O点时的动能最大 D．q运动到O点时电势能为零
【答案】BC
【解析】
试题分析：本题要根据等量同种点电荷电场线的分布情况，抓住对称性，分析试探电荷的受力情况，分析其运动情况，根据电场力做功情况，分析其电势能的变化情况．
解：A、两等量正电荷周围部分电场线如右图所示，其中P、Q连线的中垂线MN上，从无穷远到O过程中电场强度先增大后减小，且方向始终指向无穷远方向．
故试探电荷所受的电场力是变化的，q由A向O的运动做非匀加速直线运动，故A错误．
B、电场力方向与AO方向一致，电场力做正功，电势能逐渐减小；故B正确．
C、从A到O过程，电场力做正功，动能增大，从O到N过程中，电场力做负功，动能减小，故在O点试探电荷的动能最大，速度最大，故C正确．
D、取无限远处的电势为零，从无穷远到O点，电场力做正功，电势能减小，则q运动到O点时电势能为负值．故D错误．
故选BC
[2013天津卷 T7 3分]（多选）一列简谐横波沿直线传播，该直线上平衡位置相距9m的a、b两质点的振动图象如右图所示。下列描述该波的图象可能正确的是( )
【答案】AC
【解析】本题考查机械波的图象及多解性。a、b两点之间的波形图可以有图中两种形式。
对于情况1： ∴
对于情况2： ∴
代入自然数n可知A、C选项正确。
[2013天津卷 T8 3分]（多选）一固定的半圆形玻璃砖的横截面如图，O点为圆心，OO 为直径MN的垂线，足够大的光屛PQ紧靠玻璃砖右侧且垂直于MN．由A、B两种单色光组成的一束光沿半径方向射向O点，入射光线与OO 夹角θ较小时，光屛NQ区域出现两个光斑，逐渐增大θ角，当θ=α时，光屛NQ区域A光的光斑消失，继续增大角，当θ=β时，光屛NQ区域B光的光斑消失，则（ ）
A．玻璃砖对A光的折射率比对B光的大
B．A光在玻璃砖中传播速度比B光的大
C．α＜θ＜β时，光屛上只有1个光斑
D．β＜θ＜时，光屛上只有1个光斑
【答案】AD
【解析】
A、由题意可知当θ=α时，A光在MN发生全反射，当θ=β时B光在MN发生全反射,则可知A光的临界角小于B光的临界角，根据可知，玻璃砖对A光的折射率比对B光的大，选项A 错误；
B、由可知A光在玻璃砖中传播速度比B光的小，选项B错误；
C、α＜θ＜β时，此时A光已经发生全反射，故在NP部分油一个光斑，同时B光从MN下方折射出来，射到NQ上，则在光屏上应有2个光斑，选项C错误；
D、β＜θ＜时，AB两束光都发生全反射，故在光屏上只有1个光斑，选项D 正确．
[2013天津卷 T9(3) 8分]要测绘一个标有“3V 0.6W”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到3V，并便于操作．已选用的器材有：
电池组（电动势为4.5V，内阻约1Ω）；
电流表（量程为0250mA，内阻约5Ω）；
电压表（量程为03V，内阻约3kΩ）；
电键一个、导线若干．
①实验中所用的滑动变阻器应选下列中的 _____（填字母代号）．
A．滑动变阻器（最大阻值20Ω，额定电流1A）
B．滑动变阻器（最大阻值1750Ω，额定电流0.3A）
②实验的电路图应选用下列的图____________（填字母代号）．
③实验得到小灯泡的伏安特性曲线如图所示．如果将这个小灯泡接到电动势为1.5V，内阻为5Ω的电源两端，小灯泡消耗的功率是__________________W．
【答案】 A B 0.1
【解析】
①滑动变阻器用小阻值的，便于调节，所以用最大阻值为20Ω的滑动变阻器，故选A．②因要求小灯泡电压从零调，所以滑动变阻器应用分压式，由于小灯泡电阻远小于电压表内阻，电流表应用外接法，故选B．③在小灯泡的伏安特性曲线图象中，再根据，即，作出电源的I-U图象，如图所示，由图示可知，由该电源对该小灯泡供电，电路电流I=0.1A，电路外电压U=1V，小灯泡消耗的电功率P=IU=0.1W．
[2013天津卷 T13 18分]一圆筒的横截面如图所示，其圆心为O．筒内有垂直于纸面向里的匀强磁场，磁感应强度为B．圆筒下面有相距为d的平行金属板M、N，其中M板带正电荷，N板带等量负电荷．质量为m、电荷量为q的带正电粒子自M板边缘的P处由静止释放，经N板的小孔S以速度v沿半径SO方向射入磁场中．粒子与圆筒发生两次碰撞后仍从S孔射出，设粒子与圆筒碰撞过程中没有动能损失，且电荷量保持不变，在不计重力的情况下，求：
（1）M、N间电场强度E的大小；
（2）圆筒的半径R；
（3）保持M、N间电场强度E不变，仅将M板向上平移，粒子仍从M板边缘的P处由静止释放，粒子自进入圆筒至从S孔射出期间，与圆筒的碰撞次数n．
【答案】（1）（2）（3）n = 3
【解析】
(1)设两极板间的电压为U，由动能定理得：
由匀强电场中电势差与电场强度的关系得：U=Ed
联立上式可得
(2)粒子进入磁场后做匀速圆周运动，运用几何关系做出圆心， 圆半径为r，设第一次碰撞点为A，由于粒子与圆筒发生两次碰撞又从S孔射出，因此SA弧所对圆心角
．
由几何关系得
粒子运动过程中洛伦兹力充当向心力，由牛顿第二定律，得
联立得
(3)保持M、N间电场强度E不变，M板向上平移后，设板间电压为，则
设粒子进入S孔时的速度为，由
可得
设粒子做圆周运动的半径为，
设粒子从S到第一次与圆筒碰撞期间的轨道所对圆心角为，比较两式得到，可见
粒子须经过这样的圆弧才能从S孔射出，故n=3.
[2013天津卷 T14 20分]超导现象是20世纪人类重大发现之一，日前我国己研制出世界传输电流最大的高温超导电缆并成功示范运行．
（l）超导体在温度特别低时电阻可以降到几乎为零，这种性质可以通过实验研究．将一个闭合超导金属圈环水平放置在匀强磁场中，磁感线垂直于圈环平面向上，逐渐降低温度使环发生由正常态到超导态的转变后突然撤去磁场，若此后环中的电流不随时间变化．则表明其电阻为零．请指出自上往下看环中电流方向，并说明理由．
（2）为探究该圆环在超导状态的电阻率上限ρ，研究人员测得撤去磁场后环中电流为I，并经一年以上的时间t未检测出电流变化．实际上仪器只能检测出大于△I的电流变化，其中△I＜＜I，当电流的变化小于△I时，仪器检测不出电流的变化，研究人员便认为电流没有变化．设环的横截面积为S，环中定向移动电子的平均速率为v，电子质量为m、电荷量为e．试用上述给出的各物理量，推导出ρ的表达式．
（3）若仍使用上述测量仪器，实验持续时间依旧为t．为使实验获得的该圆环在超导状态的电阻率上限ρ的准确程度更高，请提出你的建议，并简要说明实现方法．
【答案】（1）见解析 （2）（3）见解析
【解析】
（1）逆时针方向．原磁场磁感线垂直于圆环平面向上，当撤去磁场瞬间，环所围面积的原磁通量突变为零，由楞次定律可知，环中感应电流的磁场方向应与原磁场方向相同，即向上．由右手螺旋定则可知，环中电流的方向是沿逆时针方向．
（2）设圆环周长为、电阻为R，由电阻定律得
由于有电阻，所以圆环在传导电流过程中，电流做功，把电能全部转化为内能．设t时间内环中电流释放焦耳热而损失的能量为，由焦耳定律得
因电流是圆环中电荷的定向移动形成的，故可设环中单位体积内定向移动电子数为n，由电流强度的定义得：
因式中n、e、S不变，所以只有定向移动电子的平均速率的变化才会引起环中电流的变化．电流变化大小取时，相应定向移动电子的平均速率变化的大小为，则
在t时间内单个电子在环中定向移动时减小的动能为：
圆环中总电子为
设环中定向移动电子减少的动能总和为，则
由于，可得
根据能量守恒定律，得
联立上述各式，得
（3）由看出，在题设条件限制下，适当增大超导电流，可以使实验获得的准确程度更高，通过增大穿过该环的磁通量变化率可实现增大超导电流．
此题易错点：分析能量的转换关系以及微观量与宏观量关系时出错．
2012年天津卷
[2012天津卷 T5 6分]两个固定的带等量异号点电荷所产生电场等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中( )
A.做直线运动，电势能先变小后变大
B.做直线运动，电势能先变大后变小
C.做曲线运动，电势能先变小后变大
D.做曲线运动，电势能先变大后变小
【答案】C
【解析】两个固定的的等量异号点电荷产生电场的等势面与电场线垂直，且沿电场线电势减小，所以等量异号点电荷和它们间的直线电场线如图所示。当带负电的粒子进入电场受到与其速度垂直的电场力而偏转做曲线运动。
电子在斜向左的电场力作用下向左偏转，电场力做正功粒子的动能增加，电势能减小。
[2012天津卷 T6 6分]半圆形玻璃砖横截面如图，AB为直径，O点为圆心．在该截面内有a、b两束单色可见光从空气垂直于AB射入玻璃砖，两入射点到O的距离相等．两束光在半圆边界上反射和折射的情况如图所示，则a、b两束光
A．在同种均匀介质中传播，a光的传播速度较大
B．以相同的入射角从空气斜射入水中，b光的折射角大
C．若a光照射某金属表面能发生光电效应，b光也一定能
D．分别通过同一双缝干涉装置，a光的相邻亮条纹间距大
【答案】ACD
【解析】
由图可知a光未发生全反射，b光已发生全反射，b光的临界角小，由sinC =，b光的折射率大，根据n =，可知在同种均匀介质中传播，a光的传播速度较大，A正确．由n =，可知以相同的入射角i从空气斜射入水中，b光的折射角小，B错误．b光的折射率n大，频率v高，a光照射某金属表面能发生光电效应，则b光也一定能，C正确．根据λ可知，a光的频率v低，波长λ长，亮条纹间距大，D正确．
[2012天津卷 T8 3分]（多选）如图甲所示，静止在水平地面的物块A，受到水平向右的拉力F的作用，F与时间t的关系如图乙所示，设物块与地面的静摩擦力最大值fm与滑动摩擦力大小相等，则（ ）
A．0—t1时间内F的功率逐渐增大
B．t2时刻物块A的加速度最大
C．t2时刻后物块A做反向运动
D．t3时刻物块A的动能最大
【答案】BD
【解析】A、由图象可知，0～t1时间内拉力F小于最大静摩擦力，物体静止，拉力功率为零，故A错误；
B、由图象可知，在t2时刻物块A受到的拉力最大，物块A受到的合力最大，由牛顿第二定律可得，
此时物块A的加速度最大，故B正确；
C、由图象可知在t2～t3时间内物体受到的合力与物块的速度方向相同，物块一直做加速运动，故C错误；
D、由图象可知在t1～t3时间内，物块A受到的合力一直做正功，物体动能一直增加，在t3时刻以后，
合力做负功。物块动能减小，因此在t3时刻物块动能最大，故D正确；
故选：BD。
[2012天津卷 T9（3） 8分]某同学在进行扩大电流表量程的实验时，需要知道电流表的满偏电流和内阻。他设计了一个用标准电流表G1来校对待测电流表G2的满偏电流和测定G2内阻的电路，如图所示。已知G1的量程略大于G2的量程，图中R1为滑动变阻器。R2为电阻箱。该同学顺利完成了这个实验。
①实验过程包含以下步骤，其合理的顺序依次为__________________
A.合上开关S2
B.分别将R1和R2的阻值调至最大
C.记下R2的最终读数
D.反复调节R1和R2的阻值，使G1的示数仍为I1，使G2的指针偏转到满刻度的一半，此时R2的最终读数为r
E.合上开关S1
F.调节R1使G2的指针偏转到满刻度，此时G1的示数为I1，记下此时G1的示数
②仅从实验设计原理上看，用上述方法得到的G2内阻的测量值与其真实值相比_______（填偏大、偏小或相等）
③若要将G2的量程扩大为I，并结合前述实验过程中测量的结果，写出须在G2上并联的分流电阻RS的表达式，RS=________________ .
【答案】答案①B、E、F、A、D、C ②相等 ③
【解析】①在组装实验时正确操作是将所有开关断开，将滑动变阻器和电阻箱的电阻调到最大，然后闭合电源控制开关S1，就可以校对待测表G2，由于标准表和待测表串联流过的电流相等，这时就可以调节R1由小到大改变电流,对待测表的刻度逐个校对，直到待测表满偏。校对完成后闭合开关S2构成半偏法测量表头G2内阻的电路，在没有G1的情况下只调节R2使待测表半偏，则表头内阻等于R2此时的读数，这种做法会造成G1的示数增大（原理上是不变），误差大。由于有G1可以方便观察干路电流的变化，所以操作为闭合开关S2反复调节R1和R2使标准表达到待测表满偏时的电流值，同时使待测表半偏，则表头内阻等于R2此时的读数。正确顺序为B、E、F、A、D、C。
②由于G1测量了干路电流，G2测量了支路电流，另一直流电流是两表示数之差，然后根据并联电路电流电阻成反比准确计算。答案”相等”。
③扩大电流表的量程需要并联一个电阻
根据并联关系有，则
[2012天津卷 T12 20分]对铀235的进一步研究在核能的开发和利用中具有重要意义．如图所示，质量为m、电荷量为q的铀235离子，从容器A下方的小孔S1不断飘入加速电场，其初速度可视为零，然后经过小孔S2垂直于磁场方向进入磁感应强度为B的匀强磁场中，做半径为R的匀速圆周运动．离子行进半个圆周后离开磁场并被收集，离开磁场时离子束的等效电流为I．不考虑离子重力及离子间的相互作用．
（1）求加速电场的电压U；
（2）求出在离子被收集的过程中任意时间t内收集到离子的质量M；
（3）实际上加速电压的大小会在U+ΔU范围内微小变化．若容器A中有电荷量相同的铀235和铀238两种离子，如前述情况它们经电场加速后进入磁场中会发生分离，为使这两种离子在磁场中运动的轨迹不发生交叠，应小于多少？（结果用百分数表示，保留两位有效数字）
【答案】（1）（2） （3）0.63%
【解析】
（1）设离子经电场加速后进入磁场时的速度为v，由动能定理得：
离子在磁场中做匀速圆周运动，由牛顿第二定律得：
解得：
U =
（2）设在t时间内收集到的离子个数为N，总电荷量Q = It
解得
（3）由以上分析可得：
R =
设m/为铀238离子质量，由于电压在U±ΔU之间有微小变化，铀235离子在磁场中最大半径为：
Rmax =
铀238离子在磁场中最小半径为：
这两种离子在磁场中运动的轨迹不发生交叠的条件为：Rmax
得：
其中铀235离子的质量m = 235u（u为原子质量单位），铀238离子的质量m，= 238u
则：
解得：
2011年天津卷
[2011天津卷 T2 6分]如图所示，A、B两物块叠放在一起，在粗糙的水平面上保持相对静止地向右做匀减速直线运动，运动过程中B受到的摩擦力
A．方向向左，大小不变
B．方向向左，逐渐减小
C．方向向右，大小不变
D．方向向右，逐渐减小
【答案】A
【解析】
A、B两物块叠放在一起共同向右做匀减速直线运动，对A和B整体根据牛顿第二定律有，然后隔离B，根据牛顿第二定律有：，大小不变；物体B做速度方向向右的匀减速运动，故而加速度方向向左，摩擦力向左；故选A．
[2011天津卷 T7 6分]位于坐标原点处的波源A沿y轴做简谐运动，A刚好完成一次全振动时，在介质中形成简谐横波的波形如图所示，B是沿波传播方向上介质的一个质点，则( )
A．波源A开始振动时的运动方向沿y轴负方向
B．此后的周期内回复力对波源A一直做负功
C．经半个周期时间质点B将向右迁移半个波长
D．在一个周期时间内A所受回复力的冲量为零
【答案】ABD
【解析】
试题分析：由A刚好完成一次全振动时的图线可知波由A向B传播，可判断A此时刻沿y轴负方向运动，与0时刻的开始振动时的运动方向相同，故A正确．在此后的周期内，质点A向y轴负方向向波谷运动，回复力沿y轴正方向，则回复力做负功，故B正确．质点不随波迁移，故C错误．由简谐运动的对称性可知，回复力在一个周期内的冲量为零，故D正确．故选ABD
[2011天津卷 T11 8分]如图所示，两根足够长的光滑平行金属导轨MN、PQ间距为l=0.5m，其电阻不计，两导轨及其构成的平面均与水平面成30 角．完全相同的两金属棒ab、cd分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒质量均为m=0.02kg，电阻均为R=0.1Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度B=0.2T，棒ab在平行于导轨向上的力F作用下，沿导轨向上匀速运动，而棒cd恰好能够保持静止．取g=10m/s2，问
⑴通过棒cd的电流I是多少，方向如何？
⑵棒ab受到的力F多大？
⑶棒cd每产生Q=0.1J的热量，力F做的功W是多少？
【答案】（1）；棒cd中的电流方向由d至c ；（2）F=0.2N；（3）W=0.4J
【解析】
(1)棒cd受到的安培力为： ①
棒cd在共点力作用下平衡，则： ②
由①②式，代入数据解得： ③
根据楞次定律可知，棒cd中的电流方向由d至c ④
(2)棒ab与棒cd受到的安培力大小相等，即：
对棒ab，由共点力平衡知： ⑤
代入数据解得： ⑥
(3)设在时间t内棒cd产生的热量，由焦耳定律知：Rt ⑦
设棒ab匀速运动的速度大小为v，其产生的感应电动势为： ⑧
由闭合电路欧姆定律知： ⑨
由运动学公式知在时间t内，棒ab沿导轨的位移为： ⑩
力F做的功为：
综合上述各式，代入数据解得：．
[2011天津卷 T12 20分]回旋加速器在核科学、核技术、核医学等高新技术领域得到了广泛应用，有力地推动了现代科学技术的发展．
⑴当今医学影像诊断设备PET/CT堪称“现代医学高科技之冠”，它在医疗诊断中，常利用能放射正电子的同位素碳11作示踪原子．碳11是由小型回旋加速器输出的高速质子轰击氮14获得，同时还产生另一粒子，试写出核反应方程．若碳11的半衰期τ为20min，经2.0h剩余碳11的质量占原来的百分之几？（结果取2位有效数字）
⑵回旋加速器的原理如图，D1和D2是两个中空的半径为R的半圆金属盒，它们接在电压一定、频率为f的交流电源上，位于D1圆心处的质子源A能不断产生质子（初速度可以忽略，重力不计），它们在两盒之间被电场加速，D1、D2置于与盒面垂直的磁感应强度为B的匀强磁场中．若质子束从回旋加速器输出时的平均功率为P，
同课章节目录
