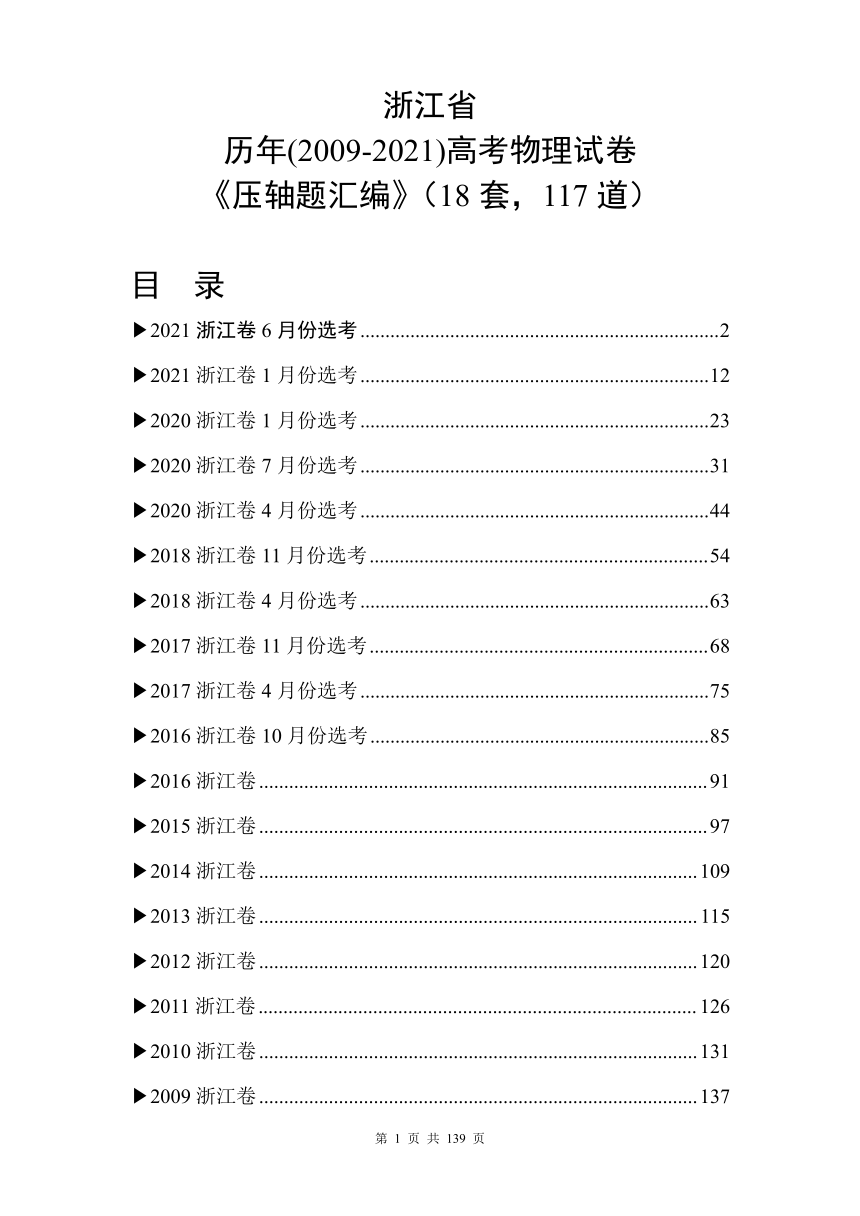

浙江省
历年(2009-2021)高考物理试卷
《压轴题汇编》（18套，117道）
目 录
2021浙江卷6月份选考 2
2021浙江卷1月份选考 12
2020浙江卷1月份选考 23
2020浙江卷7月份选考 31
2020浙江卷4月份选考 44
2018浙江卷11月份选考 54
2018浙江卷4月份选考 63
2017浙江卷11月份选考 68
2017浙江卷4月份选考 75
2016浙江卷10月份选考 85
2016浙江卷 91
2015浙江卷 97
2014浙江卷 109
2013浙江卷 115
2012浙江卷 120
2011浙江卷 126
2010浙江卷 131
2009浙江卷 137
2021浙江卷6月份选考

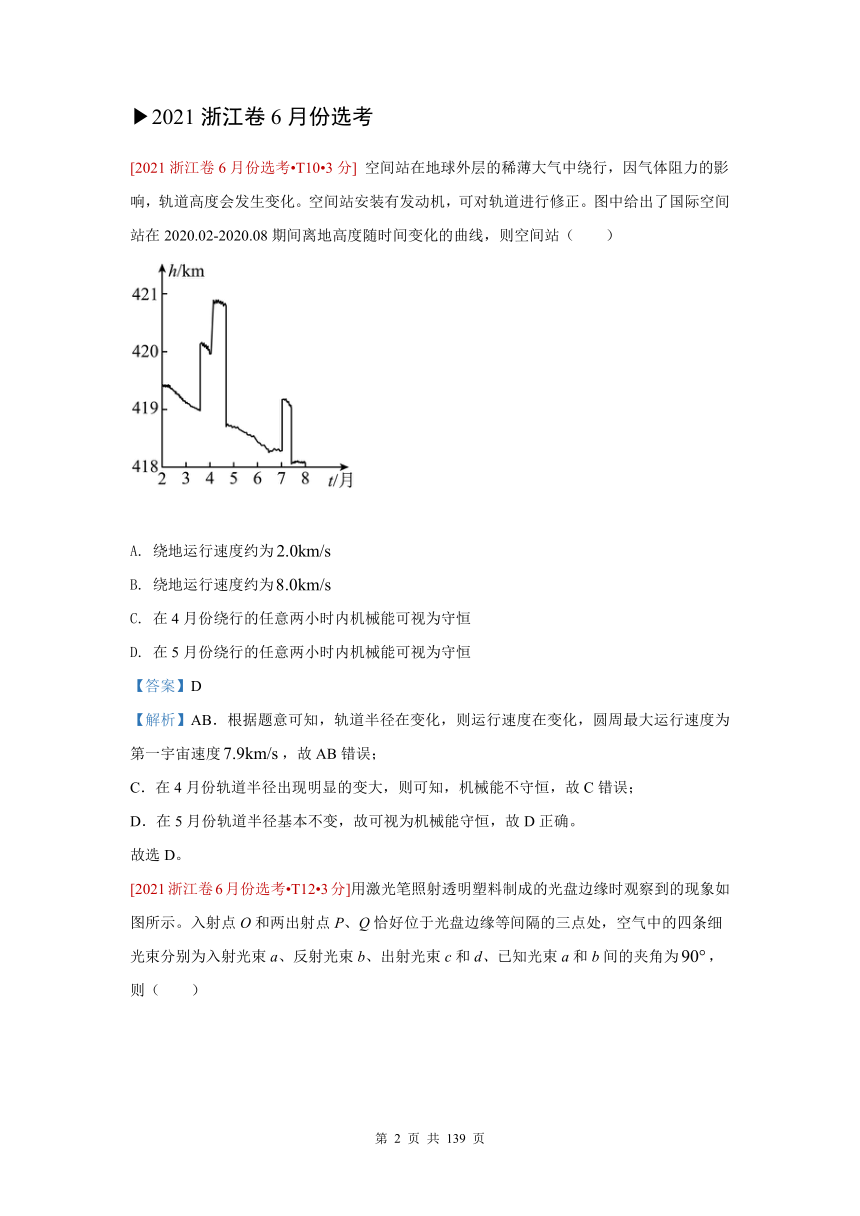

[2021浙江卷6月份选考 T10 3分] 空间站在地球外层的稀薄大气中绕行，因气体阻力的影响，轨道高度会发生变化。空间站安装有发动机，可对轨道进行修正。图中给出了国际空间站在2020.02-2020.08期间离地高度随时间变化的曲线，则空间站（ ）
A. 绕地运行速度约为
B. 绕地运行速度约为
C. 在4月份绕行的任意两小时内机械能可视为守恒
D. 在5月份绕行的任意两小时内机械能可视为守恒
【答案】D
【解析】AB．根据题意可知，轨道半径在变化，则运行速度在变化，圆周最大运行速度为第一宇宙速度，故AB错误；
C．在4月份轨道半径出现明显的变大，则可知，机械能不守恒，故C错误；
D．在5月份轨道半径基本不变，故可视为机械能守恒，故D正确。
故选D。
[2021浙江卷6月份选考 T12 3分]用激光笔照射透明塑料制成的光盘边缘时观察到的现象如图所示。入射点O和两出射点P、Q恰好位于光盘边缘等间隔的三点处，空气中的四条细光束分别为入射光束a、反射光束b、出射光束c和d、已知光束a和b间的夹角为，则（ ）
A. 光盘材的折射率
B. 光在光盘内的速度为真空中光速的三分之二
C. 光束b、c和d的强度之和等于光束a的强度
D. 光束c的强度小于O点处折射光束的强度
【答案】D
【解析】
A．如图所示由几何关系可得入射角为
折射角为
根据折射定律有
所以A错误；
B．根据
所以B错误；
C．光束在b、c和d的强度之和小于光束a的强度，因为在Q处光还有反射光线，所以C错误；
D．光束c的强度与反射光线PQ强度之和等于折身光线OP的强度，所以D正确；
故选D。

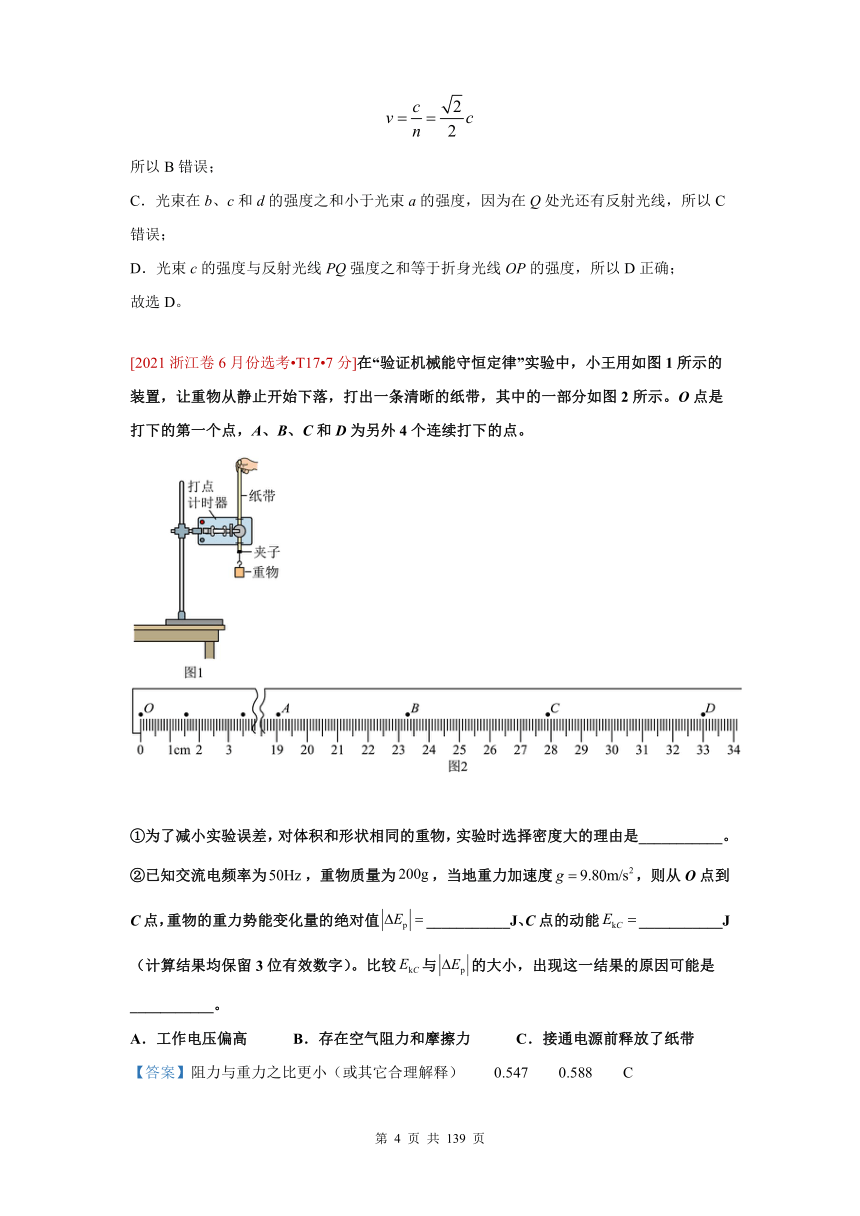

[2021浙江卷6月份选考 T17 7分]在“验证机械能守恒定律”实验中，小王用如图1所示的装置，让重物从静止开始下落，打出一条清晰的纸带，其中的一部分如图2所示。O点是打下的第一个点，A、B、C和D为另外4个连续打下的点。
①为了减小实验误差，对体积和形状相同的重物，实验时选择密度大的理由是___________。
②已知交流电频率为，重物质量为，当地重力加速度，则从O点到C点，重物的重力势能变化量的绝对值___________J、C点的动能___________J（计算结果均保留3位有效数字）。比较与的大小，出现这一结果的原因可能是___________。
A．工作电压偏高 B．存在空气阻力和摩擦力 C．接通电源前释放了纸带
【答案】阻力与重力之比更小（或其它合理解释） 0.547 0.588 C

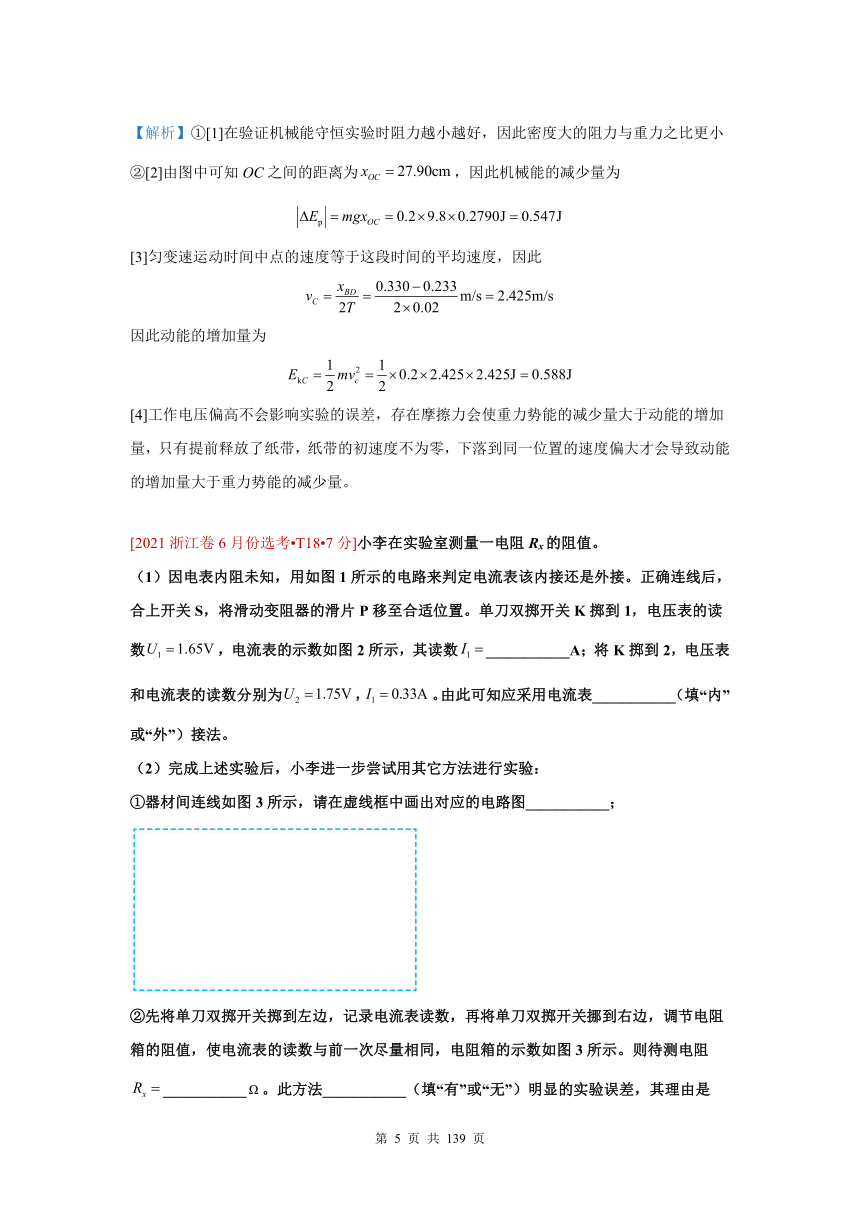

【解析】①[1]在验证机械能守恒实验时阻力越小越好，因此密度大的阻力与重力之比更小
②[2]由图中可知OC之间的距离为，因此机械能的减少量为
[3]匀变速运动时间中点的速度等于这段时间的平均速度，因此
因此动能的增加量为
[4]工作电压偏高不会影响实验的误差，存在摩擦力会使重力势能的减少量大于动能的增加量，只有提前释放了纸带，纸带的初速度不为零，下落到同一位置的速度偏大才会导致动能的增加量大于重力势能的减少量。
[2021浙江卷6月份选考 T18 7分]小李在实验室测量一电阻Rx的阻值。
（1）因电表内阻未知，用如图1所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的读数，电流表的示数如图2所示，其读数___________A；将K掷到2，电压表和电流表的读数分别为，。由此可知应采用电流表___________（填“内”或“外”）接法。
（2）完成上述实验后，小李进一步尝试用其它方法进行实验：
①器材间连线如图3所示，请在虚线框中画出对应的电路图___________；
②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关挪到右边，调节电阻箱的阻值，使电流表的读数与前一次尽量相同，电阻箱的示数如图3所示。则待测电阻___________。此方法___________（填“有”或“无”）明显的实验误差，其理由是___________。
【答案】0.34 见解析 外 5 有 电阻箱的最小分度与待测电阻比较接近（或其它合理解释）
【解析】（1）[1]由电流表的表盘可知电流大小为0.34A
[2]电压表的百分比变化为
电流表的百分比变化为
因此可知电压表的示数变化更明显，说明电流表的分压更严重，因此不能让电流表分压，采用外接法
（2）①[3]电路图如图
②[4]两次实验中电路电流相同，因此可有
可得
读数可得
[5][6]电阻箱的最小分度和待测阻值阻值接近，这样测得的阻值不够精确，如待测电阻阻值为5.4Ω，则实验只能测得其为，误差较大。
[2021浙江卷6月份选考 T20 12分] 如图所示，水平地面上有一高的水平台面，台面上竖直放置倾角的粗糙直轨道、水平光滑直轨道、四分之一圆周光滑细圆管道和半圆形光滑轨道，它们平滑连接，其中管道的半径、圆心在点，轨道的半径、圆心在点，、D、和F点均处在同一水平线上。小滑块从轨道上距台面高为h的P点静止下滑，与静止在轨道上等质量的小球发生弹性碰撞，碰后小球经管道、轨道从F点竖直向下运动，与正下方固定在直杆上的三棱柱G碰撞，碰后速度方向水平向右，大小与碰前相同，最终落在地面上Q点，已知小滑块与轨道间的动摩擦因数，，。
（1）若小滑块的初始高度，求小滑块到达B点时速度的大小；
（2）若小球能完成整个运动过程，求h的最小值；
（3）若小球恰好能过最高点E，且三棱柱G的位置上下可调，求落地点Q与F点的水平距离x的最大值。
【答案】（1）4m/s；（2）；（3）0.8m
【解析】（1）小滑块轨道上运动
代入数据解得
（2）小滑块与小球碰撞后动量守恒，机械能守恒，因此有
，
解得
小球沿轨道运动，在最高点可得
从C点到E点由机械能守恒可得
其中，解得
（3）设F点到G点的距离为y，小球从E点到Q点的运动，由动能定理
由平抛运动可得
，
联立可得水平距离为
由数学知识可得当
取最小，最小值为
[2021浙江卷6月份选考 T22 10分]如图甲所示，空间站上某种离子推进器由离子源、间距为d的中间有小孔的两平行金属板M、N和边长为L的立方体构成，其后端面P为喷口。以金属板N的中心O为坐标原点，垂直立方体侧面和金属板建立x、y和z坐标轴。M、N板之间存在场强为E、方向沿z轴正方向的匀强电场；立方体内存在磁场，其磁感应强度沿z方向的分量始终为零，沿x和y方向的分量和随时间周期性变化规律如图乙所示，图中可调。氙离子（）束从离子源小孔S射出，沿z方向匀速运动到M板，经电场加速进入磁场区域，最后从端面P射出，测得离子经电场加速后在金属板N中心点O处相对推进器的速度为v0。已知单个离子的质量为m、电荷量为，忽略离子间的相互作用，且射出的离子总质量远小于推进器的质量。
（1）求离子从小孔S射出时相对推进器的速度大小v；
（2）不考虑在磁场突变时运动的离子，调节的值，使得从小孔S射出的离子均能从喷口后端面P射出，求的取值范围；
（3）设离子在磁场中的运动时间远小于磁场变化周期T，单位时间从端面P射出的离子数为n，且。求图乙中时刻离子束对推进器作用力沿z轴方向的分力。
【答案】（1）；（2）；（3），方向沿z轴负方向
【解析】（1）离子从小孔S射出运动到金属板N中心点O处，根据动能定理有
解得离子从小孔S射出时相对推进器的速度大小
（2）当磁场仅有沿x方向的分量取最大值时，离子从喷口P的下边缘中点射出，根据几何关系有
根据洛伦兹力提供向心力有
联立解得
当磁场在x和y方向的分量同取最大值时，离子从喷口P边缘交点射出，根据几何关系有
此时；根据洛伦兹力提供向心力有
联立解得
故的取值范围为；
（3）粒子在立方体中运动轨迹剖面图如图所示
由题意根据洛伦兹力提供向心力有
且满足
所以可得
所以可得
离子从端面P射出时，沿z轴方向根据动量定理有
根据牛顿第三定律可得离子束对推进器作用力大小
方向沿z轴负方向。
2021浙江卷1月份选考
[2021浙江卷1月份选考 T12 3分]在爆炸实验基地有一发射塔，发射塔正下方的水平地面上安装有声音记录仪。爆炸物自发射塔竖直向上发射，上升到空中最高点时炸裂成质量之比为2：1、初速度均沿水平方向的两个碎块。遥控器引爆瞬间开始计时，在5s末和6s末先后记录到从空气中传来的碎块撞击地面的响声。已知声音在空气中的传播速度为340m/s，忽略空气阻力。下列说法正确的是（ ）
A．两碎块的位移大小之比为1：2
B．爆炸物的爆炸点离地面高度为80m
C．爆炸后质量大的碎块的初速度为68m/s
D．爆炸后两碎块落地点之间的水平距离为340m
【答案】B
【解析】A．爆炸时，水平方向，根据动量守恒定律可知
因两块碎块落地时间相等，则
则
则两碎块的水平位移之比为1:2，而从爆炸开始抛出到落地的位移之比不等于1:2，选项A错误；
B．设两碎片落地时间均为t，由题意可知，解得t=4s
爆炸物的爆炸点离地面高度为
选项B正确；
CD．爆炸后质量大的碎块的水平位移
质量小的碎块的水平位移
爆炸后两碎块落地点之间的水平距离为340m+680m=1020m
质量大的碎块的初速度为，选项CD错误。
故选B。
[2021浙江卷1月份选考 T13 3分]两列频率、振幅均相同的简谐波Ⅰ和Ⅱ分别从绳子的两端持续相向传播，在相遇区域发生了干涉，在相距0.48m的A、B间用频闪相机连续拍摄，依次获得1、2、3、4、5五个波形，如图所示，且1和5是同一振动周期内绳上各点位移都达到最大值时拍摄的波形。已知频闪时间间隔为0.12s，下列说法正确的是（ ）
A．简谐波Ⅰ和Ⅱ的波长均为0.24m B．简谐波Ⅰ和Ⅱ的周期均为0.48s
C．绳上各点均做振幅相同的简谐运动 D．两波源到A点和C点的路程差之差的绝对值是0.48m
【答案】D
【解析】A．简谐波Ⅰ和Ⅱ的波长均为0.48m，选项A错误；
B．从波形1到波形5经历的时间为，则
可得简谐波Ⅰ和Ⅱ的周期均为
T=0.96s
选项B错误；
C．绳上各点中加强点和减弱点振幅不相同，选项C错误；
D．AC两点均为振动减弱点，则两波源到两点的距离只差分别为和，则 两波源到A点和C点的路程差之差的绝对值是
选项D正确。
故选D。
[2021浙江卷1月份选考 T16 3分]发电机的示意图如图甲所示，边长为L的正方形金属框，在磁感应强度为B的匀强磁场中以恒定角速度绕OO’轴转动，阻值为R的电阻两端的电压如图乙所示。其它电阻不计，图乙中的Um为已知量。则金属框转动一周（ ）
A．框内电流方向不变 B．电动势的最大值为Um
C．流过电阻的电荷 D．电阻产生的焦耳热
【答案】ABD
【解析】A．当线框转动时，框内电流方向每经过中性面一次都要变化一次，而线圈和外电路接点处通过换向器，保证电流的方向不发生变化，从而使加在电阻两端的电压方向保持不变，A正确；
B．由图乙可知，电动势的最大值为Um ，B正确；
C．线圈转过半周，则流过电阻的电荷量为
则金属框转过一周流过电阻的电荷量为
C错误；
D．因为
则
金属框转过一周电阻产生的焦耳热
D正确。
故选ABD。
[2021浙江卷1月份选考 T17 4分]用如图所示装置进行“探究功与速度变化的关系”实验。装有砝码的盘用绕过滑轮的细线牵引小车，盘和砝码的重力可当作牵引力。小车运动的位移和速度可以由打点纸带测出，以小车为研究对象，改变砝码质量，便可探究牵引力所做的功与小车速度变化的关系。
①关于这个实验，下列说法正确的是______；
A．需要补偿小车受到阻力的影响
B．该实验装置可以“验证机械能守恒定律”
C．需要通过调节定滑轮使细线与长木板平行
D．需要满足盘和砝码的总质量远小于小车的质量
②如图2所示是两条纸带，实验时打出的应是第______条（填写“I”或“II”）纸带；
③根据实验数据，在坐标纸上画出的W-v2图象是一条过原点的直线，据此图象______（填“能”或“不能”）求出小车的质量。
【答案】ACD Ⅱ 能
【解析】①[1]A．题中需要将盘和砝码的重力可当作牵引力，所以首先需要补偿小车受到阻力的影响，即抬高长木板右端，小车在不接盘和砝码的情况下，轻推小车，使小车做匀速直线运动，说明小车重力沿斜面的分力与小车所受阻力等大反向，A正确；
D．然后挂上盘与砝码，根据牛顿第二定律
对小车，根据牛顿第二定律
两式相比解得绳子拉力
当满足盘和砝码的总质量远小于小车的质量，即，盘和砝码的重力可当作牵引力，D正确；
B．实验过程中摩擦阻力无法消除，本实验装置无法验证“机械能守恒定律”故B错误。
C．细线与长木板平行需要平行，保证绳子的拉力与小车运动方向一致，这样盘和砝码的重力可完全当作牵引力，C正确。
故选ACD。
②[2]小车做匀加速直线运动，位移逐渐增大，所以实验打出的纸带是第II条。
③[3]根据动能定理可知，图像的斜率为，据能求出小车的质量。
[2021浙江卷1月份选考 T19 5分]在“测定电池的电动势和内阻”实验中，
（1）用如图所示的电路图测量，得到的一条实验数据拟合线如图所示，则该电池的电动势E=______V（保留3位有效数字）；内阻r=______（保留2位有效数字）；
（2）现有如图所示的实验器材，照片中电阻箱阻值可调范围为0～9999Ω，滑动变阻器阻值变化范围为0～10Ω，电流表G的量程为0～3mA、内阻为200Ω，电压表的量程有0～3V和0～15V。请在图3中选择合适的器材，在答题纸相应方框中画出两种测定一节干电池的电动势和内阻的电路图。______
【答案】1.46（1.45~1.47均可） 0.64（0.63~0.67均可）
【解析】(1)[1]根据闭合电路欧姆定律可得
将题干中得图线延长与横纵轴分别相交，如图
可知图像与纵轴交点即为电动势，即
[2]图像斜率的绝对值为电源内阻，即
（2）[3]电流表量程太小，使用电阻箱和电压表代替电流表进行测量，电路图如图
根据闭合电路欧姆定律
变形得
绘制图像，可知图像斜率为，与纵轴截距为，从而求解电动势和内阻；
也可以通过电阻箱改装电流表，扩大电流表得量程，实现电流得测量，电路图如图
I为改变量程之后的电流表示数，根据闭合电路欧姆定律
可以绘制图像求解电动势和内阻。
[2021浙江卷1月份选考 T22 12分]如图所示，竖直平面内由倾角α=60°的斜面轨道AB、半径均为R的半圆形细圆管轨道BCDE和圆周细圆管轨道EFG构成一游戏装置固定于地面，B、E两处轨道平滑连接，轨道所在平面与竖直墙面垂直。轨道出口处G和圆心O2的连线，以及O2、E、O1和B等四点连成的直线与水平线间的夹角均为θ=30°，G点与竖直墙面的距离。现将质量为m的小球从斜面的某高度h处静止释放。小球只有与竖直墙面间的碰撞可视为弹性碰撞，不计小球大小和所受阻力。
(1)若释放处高度h=h0，当小球第一次运动到圆管最低点C时，求速度大小vc及在此过程中所受合力的冲量的大小和方向；
(2)求小球在圆管内与圆心O1点等高的D点所受弹力FN与h的关系式；
(3)若小球释放后能从原路返回到出发点，高度h应该满足什么条件？
【答案】(1)，，水平向左；(2)(h≥R)；(3)或
【解析】
(1)机械能守恒
解得
动量定理
方向水平向左
(2)机械能守恒
牛顿第二定律
解得
满足的条件
(3)第1种情况:不滑离轨道原路返回，条件是
第2种情况：与墙面垂直碰撞后原路返回，在进入G之前是平抛运动
其中，，则
得
机械能守恒
h满足的条件
[2021浙江卷1月份选考 T24 10分]在芯片制造过程中，离子注入是其中一道重要的工序。如图所示是离子注入工作原理示意图，离子经加速后沿水平方向进入速度选择器，然后通过磁分析器，选择出特定比荷的离子，经偏转系统后注入处在水平面内的晶圆(硅片)。速度选择器、磁分析器和偏转系统中的匀强磁场的磁感应强度大小均为B，方向均垂直纸面向外；速度选择器和偏转系统中的匀强电场场强大小均为E，方向分别为竖直向上和垂直纸面向外。磁分析器截面是内外半径分别为R1和R2的四分之一圆环，其两端中心位置M和N处各有一个小孔；偏转系统中电场和磁场的分布区域是同一边长为L的正方体，其速度选择器底面与晶圆所在水平面平行，间距也为L。当偏转系统不加电场及磁场时，离子恰好竖直注入到晶圆上的O点(即图中坐标原点，x轴垂直纸面向外)。整个系统置于真空中，不计离子重力，打在晶圆上的离子，经过电场和磁场偏转的角度都很小。当α很小时，有，。求：
(1)离子通过速度选择器后的速度大小v和磁分析器选择出来离子的比荷；
(2)偏转系统仅加电场时离子注入晶圆的位置，用坐标(x，y)表示；
(3)偏转系统仅加磁场时离子注入晶圆位置，用坐标(x，y)表示；
(4)偏转系统同时加上电场和磁场时离子注入晶圆的位置，用坐标(x，y)表示，并说明理由。
【答案】(1)，；(2)(，0)；(3)(0，)；(4)见解析
【解析】(1)通过速度选择器离子的速度
从磁分析器中心孔N射出离子的运动半径为
由得
(2)经过电场后，离子在x方向偏转的距离
离开电场后，离子在x方向偏移的距离
位置坐标为(，0)
(3)离子进入磁场后做圆周运动半径
经过磁场后，离子在y方向偏转距离
离开磁场后，离子在y方向偏移距离
则
位置坐标为(0，)
(4)注入晶圆的位置坐标为(，),电场引起的速度增量对y方向的运动不产生影响。
2020浙江卷1月份选考
[2020浙江卷1月份选考 T5 3分]如图所示，钢球从斜槽轨道末端以的水平速度飞出，经过时间t落在斜靠的挡板中点。若钢球以的速度水平飞出，则（ ）
A．下落时间仍为t B．下落时间为2t C．下落时间为 D．落在挡板底端B点
【答案】C
【解析】钢球以飞出后落在长为的AB挡板中点，假设挡板与水平地面的夹角为，钢球做平抛运动分解位移：
解得：
若钢球恰好落在B点，则：
解得：
又因为，所以钢球以抛出，落在地面上B点右侧，落地时间与落在B点时间相同，综合上述分析可知落地时间：
故C正确，ABD错误。
故选C．
[2020浙江卷1月份选考 T11 3分]如图所示，在光滑绝缘水平面上，两条固定的相互垂直彼此绝缘的导线通以大小相同的电流I。在角平分线上，对称放置四个相同的正方形金属框。当电流在相同时间间隔内增加相同量，则（ ）
A．1、3线圈静止不动，2、4线圈沿着对角线向内运动
B．1、3线圈静止不动，2、4线圈沿着对角线向外运动
C．2、4线圈静止不动，1、3线圈沿着对角线向内运动
D．2、4线圈静止不动，1、3线圈沿着对角线向外运动
【答案】B
【解析】先对1和3线圈进行分析，根据安培定则画出直流导线在线框中的磁场方向：
电流大小相等，线圈关于两导线对称，所以线圈中的磁通量为0，电流增大时，根据楞次定律可知线圈中无感应电流，不受安培力，所以1和3线圈静止不动；
再对2和4线圈进行分析，根据安培定则画出直流导线在线圈中的磁场方向：
电流增大，根据楞次定律判断感应电流方向（如图所示），靠近直流导线的线圈导体周围磁感应强度较大，因此受力起主要作用，根据左手定则判断安培力的方向（如图所示），根据力的合成可知2、4线圈沿着对角线向外运动，故B正确，ACD错误。
故选B．
[2020浙江卷1月份选考 T13 3分]如图所示，在倾角为的光滑绝缘斜面上固定一个挡板，在挡板上连接一根劲度系数为的绝缘轻质弹簧，弹簧另一端与A球连接。A、B、C三小球的质量均为M，，，当系统处于静止状态时，三小球等间距排列。已知静电力常量为k，则（ ）
A．
B．弹簧伸长量为
C．A球受到的库仑力大小为2Mg
D．相邻两小球间距为
【答案】A
【解析】AD．三小球间距均相等，对C球受力分析可知C球带正电，根据平衡条件：
对B小球受力分析，根据平衡条件：
两式联立解得：，，故A正确，D错误；
B．对A、B、C三小球整体受力分析，根据平衡条件：
弹簧伸长量：，故B错误；
C．对A球受力分析，根据平衡条件：
解得A球受到的库仑力为：
故选A．
[2020浙江卷1月份选考 T17 7分]在“探究加速度与力、质量的关系”和用橡皮筋“探究做功与物体速度变化的关系”实验中
（1）都是通过分析纸带上的点来测量物理量，下列说法正确的是______
A．都需要分析打点计时器打下的第一个点 B．都不需要分析打点计时器打下的第一个点
C．一条纸带都只能获得一组数据 D．一条纸带都能获得多组数据
（2）如图是两条纸带的一部分，A、B、C、…、G是纸带上标出的计数点，每两个相邻的计数点之间还有4个打出的点未画出。其中图_____（填“甲”或“乙”）所示的是用橡皮筋“探究做功与物体速度变化的关系”的实验纸带。“探究加速度与力、质量的关系”实验中，小车的加速度大小a=_____m/s2（保留2位有效数字）。
（3）在用橡皮筋“探究做功与物体速度变化的关系”实验中，平衡阻力后，小车与橡皮筋组成的系统在橡皮筋恢复形变前机械能_____（填“守恒”或“不守恒”）。
【答案】BC 甲 0.40 不守恒
【解析】（1）[1]AB．在“探究加速度与力、质量的关系”和用橡皮筋“探究做功与物体速度变化的关系”实验中均不需要打下的第一个点，前者主要利用纸带求解加速度，后者主要研究两点间的动能的变化，无需从第一个点进行研究。故A错误，B正确；
CD．牛顿第二定律实验探究一条纸带只能求解一个加速度，找到加速度a与质量m和合外力F的一组对应关系；动能定理探究也是从一条纸带上选择两个点作为一组数据进行过程分析，故C正确，D错误。
（2）[2]甲图中纸带后边是匀速直线运动，说明甲图应为用橡皮筋“探究做功与物体速度变化的关系”实验；
[3]对乙纸带采用逐差法求解加速度：
（3）[4]小车与橡皮筋在运动过程中，除了斜面的摩擦力外还会受到空气的阻力作用，故平衡摩擦力运动过程中机械能不守恒。
[2020浙江卷1月份选考 T21 12分]如图所示，一弹射游戏装置由安装在水平台面上的固定弹射器、竖直圆轨道（在最低点E分别与水平轨道和相连）、高度h可调的斜轨道组成。游戏时滑块从O点弹出，经过圆轨道并滑上斜轨道。全程不脱离轨道且恰好停在B端则视为游戏成功。已知圆轨道半径，长，长，圆轨道和光滑，滑块与、之间的动摩擦因数。滑块质量m=2g且可视为质点，弹射时从静止释放且弹簧的弹性势能完全转化为滑块动能。忽略空气阻力，各部分平滑连接。求
（1）滑块恰好能过圆轨道最高点F时的速度大小；
（2）当且游戏成功时，滑块经过E点对圆轨道的压力大小及弹簧的弹性势能；
（3）要使游戏成功，弹簧的弹性势能与高度h之间满足的关系。
【答案】(1) (2) (3)
【解析】（1）滑块恰过F点的条件：
解得：
（2）滑块从E到B，动能定理：
在E点根据牛顿第二定律：
解得：
从O到B点，根据能量守恒定律：
解得：
（3）滑块恰能过F点的弹性势能：
到B点减速到0：
解得：
能停在B点，则：
解得：，此时
从O到B点：
其中
[2020浙江卷1月份选考 T23 10分]通过测量质子在磁场中的运动轨迹和打到探测板上的计数率（即打到探测板上质子数与衰变产生总质子数N的比值），可研究中子（）的衰变。中子衰变后转化成质子和电子，同时放出质量可视为零的反中微子。如图所示，位于P点的静止中子经衰变可形成一个质子源，该质子源在纸面内各向均匀地发射N个质子。在P点下方放置有长度以O为中点的探测板，P点离探测板的垂直距离为a。在探测板的上方存在方向垂直纸面向里，磁感应强度大小为B的匀强磁场。
已知电子质量，中子质量，质子质量（c为光速，不考虑粒子之间的相互作用）。
若质子的动量。
（1）写出中子衰变的核反应式，求电子和反中微子的总动能（以为能量单位）；
（2）当，时，求计数率；
（3）若取不同的值，可通过调节的大小获得与（2）问中同样的计数率，求与的关系并给出的范围。
【答案】(1) (2) (3)
【解析】（1）核反应方程满足质量数和质子数守恒：
核反应过程中：
根据动量和动能关系：
则总动能为：
（2）质子运动半径：
如图甲所示：
打到探测板对应发射角度：
可得质子计数率为：
（3）在确保计数率为的情况下：
即：
如图乙所示：
恰能打到探测板左端的条件为：
即：
2020浙江卷7月份选考
[2020浙江卷7月份选考 T6 3分].如图所示，一质量为m、电荷量为（）的粒子以速度从连线上的P点水平向右射入大小为E、方向竖直向下的匀强电场中。已知与水平方向成45°角，粒子的重力可以忽略，则粒子到达连线上的某点时（ ）
A. 所用时间为
B. 速度大小为
C. 与P点的距离为
D. 速度方向与竖直方向的夹角为30°
【答案】C
【解析】
A．粒子在电场中做类平抛运动，水平方向
竖直方向
由
可得
故A错误；
B．由于
故粒子速度大小为
故B错误；
C．由几何关系可知，到p点的距离为，故C正确；
D．由于平抛推论可知，，可知速度正切
故D错误。
故选C。
[2020浙江卷7月份选考 T12 3分]如图所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场。长为l的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴上，随轴以角速度匀速转动。在圆环的A点和电刷间接有阻值为R的电阻和电容为C、板间距为d的平行板电容器，有一带电微粒在电容器极板间处于静止状态。已知重力加速度为g，不计其它电阻和摩擦，下列说法正确的是（ ）
A. 棒产生的电动势为
B. 微粒的电荷量与质量之比为
C. 电阻消耗的电功率为
D. 电容器所带的电荷量为
【答案】B
【解析】A．如图所示，金属棒绕轴切割磁感线转动，棒产生的电动势
A错误；
B．电容器两极板间电压等于电源电动势，带电微粒在两极板间处于静止状态，则
即
B正确；
C．电阻消耗的功率
C错误；
D．电容器所带的电荷量
D错误。
故选B。
[2020浙江卷7月份选考 T13 3分如图所示，圆心为O、半径为R的半圆形玻璃砖置于水平桌面上，光线从P点垂直界面入射后，恰好在玻璃砖圆形表面发生全反射；当入射角时，光线从玻璃砖圆形表面出射后恰好与入射光平行。已知真空中的光速为c，则（ ）
A．玻璃砖的折射率为1.5
B．之间的距离为
C．光在玻璃砖内的传播速度为
D．光从玻璃到空气的临界角为30°
【答案】C
【解析】AB．作出两种情况下的光路图，如图所示
设，在A处发生全反射故有
由于出射光平行可知，在B处射出，故
由于
联立可得，，故AB错误；
C．由
可得，故C正确；
D．由于
所以临界角不为30°，故D错误。
故选C。
[2020浙江卷7月份选考 T17 3分做“探究加速度与力、质量的关系”实验时，图甲是教材中的实验方案；图乙是拓展方案，其实验操作步骤如下：
（ⅰ）挂上托盘和砝码，改变木板的倾角，使质量为M的小车拖着纸带沿木板匀速下滑；
（ⅱ）取下托盘和砝码，测出其总质量为m，让小车沿木板下滑，测出加速度a；
（ⅲ）改变砝码质量和木板倾角，多次测量，通过作图可得到的关系。
①实验获得如图所示的纸带，计数点a、b、c、d、e、f间均有四个点未画出，则在打d点时小车的速度大小_____（保留两位有效数字）；
②需要满足条件的方案是_____（选填“甲”、“乙”或“甲和乙”）；在作图象时，把作为F值的是_____（选填“甲”、“乙”或“甲和乙”）。
【答案】0.18～0.19 甲 甲和乙
【解析】①[1]．打点计时器打点周期
由匀加速直线运动中，平均速度等于中间时刻的瞬时速度可得，在打d点时小车的速度
②[2][3]．在图甲的实验方案中，由托盘和砝码的重力提供拉力，让小车做匀加速直线运动，由牛顿第二定律可得
则
则绳子对小车的拉力
当时，绳子拉力近似等于托盘和砝码的重力。
故甲需要满足。
在图乙的实验方案中，挂上托盘和砝码，小车匀速下滑，设斜面的倾斜角为，斜面和纸带对小车的摩擦力或阻力总和为f，则有
取下托盘和砝码，小车做匀加速直线运动，由牛顿第二定律可得
即
故乙方案中，不需要满足。
在甲乙方案中，均用托盘和砝码的重力mg作为小车匀加速的直线运动的合力及F。
[2020浙江卷7月份选考 T19 7分某同学分别用图甲和图乙的电路测量同一节干电池的电动势和内阻。
(1)在答题纸相应的方框中画出图乙的电路图____________；
(2)某次测量时电流表和电压表的示数如图所示，则电流_____，电压_____；
(3)实验得到如图所示的两条直线，图中直线Ⅰ对应电路是图1_____（选填“甲”或“乙”）；
(4)该电池的电动势_____V（保留三位有效数字），内阻_____（保留两位有效数字）。
【答案】 0.39～0.41 1.29～1.31 乙 1.51～1.54 0.52～0.54
【解析】(1)[1]图乙中，电流表内接和变阻器串联接在电源两端，电压表测路段电压，则图乙对应的电路图为
(2)[2][3]一节干电池的电动势一般约为1.5V，故电压表量程选择0~3V，电流表量程选择0~0.6A，所以量表的读数分别为1.30V（1.29～1.31V均可），0.40A（0.39～0.41A均可）
(3)[4]由闭合电路欧姆定律可得
可得U-I图象的纵轴截距为电源电动势，斜率为电源内阻。图甲中电流表外接，则实验测得的电源内阻
测量值偏大；图乙中电路
测量值偏小，但是由于，故图乙实验测出的内阻误差更小，故图线Ⅰ对应图乙，图线Ⅱ对应的图甲。
(4)[5]图线Ⅱ与纵轴的交点为电源的电动势E=1.52V ；
[6]在图线Ⅰ与横轴的交点为短路电流I=2.86A
由
，此实验原理无误差。
[2020浙江卷7月份选考 T21 12分]小明将如图所示的装置放在水平地面上，该装置由弧形轨道、竖直圆轨道、水平直轨道和倾角的斜轨道平滑连接而成。质量的小滑块从弧形轨道离地高处静止释放。已知，，滑块与轨道和间的动摩擦因数均为，弧形轨道和圆轨道均可视为光滑，忽略空气阻力。
(1)求滑块运动到与圆心O等高的D点时对轨道的压力；
(2)通过计算判断滑块能否冲出斜轨道的末端C点；
(3)若滑下的滑块与静止在水平直轨道上距A点x处的质量为的小滑块相碰，碰后一起运动，动摩擦因数仍为0.25，求它们在轨道上到达的高度h与x之间的关系。（碰撞时间不计，，）
【答案】(1)8N，方向水平向左；(2)不会冲出；(3) （）；（）
【解析】(1)机械能守恒定律
牛顿第二定律
牛顿第三定律
方向水平向左
(2)能在斜轨道上到达的最高点为点，功能关系
得
故不会冲出
(3)滑块运动到距A点x处的速度为v，动能定理
碰撞后的速度为，动量守恒定律
设碰撞后滑块滑到斜轨道的高度为h，动能定理
得
[2020浙江卷7月份选考 T22 10分]如图1所示，在绝缘光滑水平桌面上，以O为原点、水平向右为正方向建立x轴，在区域内存在方向竖直向上的匀强磁场。桌面上有一边长、电阻的正方形线框，当平行于磁场边界的边进入磁场时，在沿x方向的外力F作用下以的速度做匀速运动，直到边进入磁场时撤去外力。若以边进入磁场时作为计时起点，在内磁感应强度B的大小与时间t的关系如图2所示，在内线框始终做匀速运动。
(1)求外力F的大小；
(2)在内存在连续变化的磁场，求磁感应强度B的大小与时间t的关系；
(3)求在内流过导线横截面的电荷量q。
【答案】(1)；(2)；(3)
【解析】(1)由图2可知，则回路电流
安培力
所以外力
(2)匀速出磁场，电流为0，磁通量不变，时，，磁通量，则t时刻，磁通量
解得
(3)电荷量
电荷量
总电荷量
[2020浙江卷7月份选考 T23 10分]某种离子诊断测量简化装置如图所示。竖直平面内存在边界为矩形、方向垂直纸面向外、磁感应强度大小为B的匀强磁场，探测板平行于水平放置，能沿竖直方向缓慢移动且接地。a、b、c三束宽度不计、间距相等的离子束中的离子均以相同速度持续从边界水平射入磁场，b束中的离子在磁场中沿半径为R的四分之一圆弧运动后从下边界竖直向下射出，并打在探测板的右边缘D点。已知每束每秒射入磁场的离子数均为N，离子束间的距离均为，探测板的宽度为，离子质量均为m、电荷量均为q，不计重力及离子间的相互作用。
(1)求离子速度v的大小及c束中的离子射出磁场边界时与H点的距离s；
(2)求探测到三束离子时探测板与边界的最大距离；
(3)若打到探测板上的离子被全部吸收，求离子束对探测板的平均作用力的竖直分量F与板到距离L的关系。
【答案】(1)，0.8R；(2)；(3)当时：；当时：；当时：
【解析】(1)离子在磁场中做圆周运动
得粒子的速度大小
令c束中的离子运动轨迹对应的圆心为O，从磁场边界边的Q点射出，则由几何关系可得
，
(2)a束中的离子运动轨迹对应的圆心为O’，从磁场边界边射出时距离H点的距离为x，由几何关系可得
即a、c束中的离子从同一点Q射出，离开磁场的速度分别于竖直方向的夹角为、，由几何关系可得
探测到三束离子，则c束中离子恰好达到探测板的D点时，探测板与边界的距离最大，
则
(3)a或c束中每个离子动量的竖直分量
当时所有离子都打在探测板上，故单位时间内离子束对探测板的平均作用力
当时， 只有b和c束中离子打在探测板上，则单位时间内离子束对探测板的平均作用力为
当时， 只有b束中离子打在探测板上，则单位时间内离子束对探测板的平均作用力为
2020浙江卷4月份选考
[2019浙江卷4月份选考 T12 3分]如图所示，A、B、C为三个实心小球，A为铁球，B、C为木球．A、B两球分别连在两根弹簧上，C球连接在细线一端，弹簧和细线的下端固定在装水的杯子底部，该水杯置于用绳子悬挂的静止吊篮内．若将挂吊篮的绳子剪断，则剪断的瞬间相对于杯底（不计空气阻力，ρ木＜ρ水＜ρ铁）
A．A球将向上运动，B、C球将向下运动
B．A、B球将向上运动，C球不动
C．A球将向下运动，B球将向上运动，C球不动
D．A球将向上运动，B球将向下运动，C球不动
【答案】D
【解析】开始时A球下的弹簧被压缩，弹力向上；B球下的弹簧被拉长，弹力向下；将挂吊篮的绳子剪断的瞬时，系统的加速度为g，为完全失重状态，此时水对球的浮力也为零，小球的重力也视为零，则A球将在弹力作用下向上运动，B球将在弹力作用下向下运动，C球不动；故选D.
[2019浙江卷4月份选考 T13 3分]用长为1.4m的轻质柔软绝缘细线，拴一质量为1.0×10－2kg、电荷量为2.0×10-8C的小球，细线的上端固定于O点．现加一水平向右的匀强电场，平衡时细线与铅垂线成370，如图所示．现向左拉小球使细线水平且拉直，静止释放，则（sin370=0.6）
A．该匀强电场的场强为3.75×107N/C
B．平衡时细线的拉力为0.17N
C．经过0.5s，小球的速度大小为6.25m/s
D．小球第一次通过O点正下方时，速度大小为7m/s
【答案】C。
【解析】AB．小球在平衡位置时，由受力分析可知：qE=mgtan370，解得，细线的拉力：T=，选项AB错误；
C．小球向左被拉到细线水平且拉直的位置，释放后将沿着电场力和重力的合力方向做匀加速运动，其方向与竖直方向成370角，加速度大小为，则经过0.5s，小球的速度大小为v=at=6.25m/s，选项C正确；
D．小球从水平位置到最低点的过程中，若无能量损失，则由动能定理：，带入数据解得v=7m/s；因小球从水平位置先沿直线运动，然后当细绳被拉直后做圆周运动到达最低点，在绳子被拉直的瞬间有能量的损失，可知到达最低点时的速度小于7m/s，选项D错误．
[2019浙江卷4月份 T15 2分]静止在匀强磁场中的原子核X发生α衰变后变成新原子核Y。已知核X的质量数为A，电荷数为Z，核X、核Y和α粒子的质量分别为mX、mY和mα，α粒子在磁场中运动的半径为R。则（ ）
A．衰变方程可表示为 B．核Y的结合能为
C．核Y在磁场中运动的半径为 D．核Y的动能为
【答案】AC
【解析】A．根据质量数和电荷数守恒可知，衰变方程可表示为
A正确；
B．此反应中放出的总能量为
可知核Y的结合能不等于，B错误；
C．根据半径公式
又
mv=p（动量）
则得
在衰变过程遵守动量守恒，根据动量守恒定律得
则
得半径之比为
则核Y在磁场中运动的半径为
故C正确；
D．两核的动能之比
因
解得
故D错误。
故选AC。
[2019浙江卷4月份 T14 2分]波长为λ1和λ2的两束可见光入射到双缝，在光屏上观察到干涉条纹，其中波长为λ1的光的条纹间距大于波长为λ2的条纹间距．则（下列表述中，脚标“1”和“2”分别代表波长为λ1和λ2的光所对应的物理量）
A．这两束光的光子的动量p1＞p2
B．这两束光从玻璃射向真空时，其临界角C1＞C2
C．这两束光都能使某种金属发生光电效应，则遏止电压U1＞U2
D．这两束光由氢原子从不同激发态跃迁到n＝2能级时产生，则相应激发态的电离能△E1＞△E2
【答案】BD
【解析】
A．根据双峰干涉的条纹间距的表达式可知λ1>λ2，由可知p1B．光1的折射率n1小于光2的折射率n2，则根据sinC=1/n可知这两束光从玻璃射向真空时，其临界角C1＞C2，选项B正确；
C．光1的频率f1小于光2的频率f2，则这两束光都能使某种金属发生光电效应，则根据可知，遏止电压U1D．这两束光由氢原子从不同激发态跃迁到n＝2能级时产生，可知1光所处的激发态的能级较低，相应激发态的电离能较大，即△E1＞△E2，选项D正确.
[2019浙江卷4月份 T16 2分]图1为一列简谐横波在t=0时刻的波形图，P、Q为介质中的两个质点，图2为质点P的振动图象，则
A．t=0.2s时，质点Q沿y轴负方向运动
B．0～0.3s内，质点Q运动的路程为0.3m
C．t=0.5s时，质点Q的加速度小于质点P的加速度
D．t=0.7s时，质点Q距平衡位置的距离小于质点P距平衡位置的距离
【答案】CD
【解析】A．由振动图像可知T=0.4s，t=0时刻质点P向上振动，可知波沿x轴负向传播，则t=0.2s=0.5T时，质点Q沿y轴正方向运动，选项A错误；
B．0.3s=T，因质点Q在开始时不是从平衡位置或者最高点（或最低点）开始振动，可知0～0.3s内，质点Q运动的路程不等于，选项B错误；
C．t=0.5s=1T时，质点P到达最高点，而质点Q经过平衡位置向下运动还没有最低点，则质点Q的加速度小于质点P的加速度，选项C正确；
D．t=0.7s=1T时，质点P到达波谷位置而质点而质点Q还没到达波峰位置，则质点Q距平衡位置的距离小于质点P距平衡位置的距离，选项D正确．
[2019浙江卷4月份 T18 5分]小明想测额定电压为2.5V的小灯泡在不同电压下的电功率的电路．
（1）在实验过程中，调节滑片P，电压表和电流表均有示数但总是调不到零，其原因是的____导线没有连接好（图中用数字标记的小圆点表示接线点，空格中请填写图中的数字，如“7点至8点”）；
（2）正确连好电路，闭合开关，调节滑片P，当电压表的示数达到额定电压时，电流表的指针如图所示，则电流为____A，此时小灯泡的功率为____W
（3）做完实验后小明发现在实验报告上漏写了电压为1.00V时通过小灯泡的电流，但在草稿纸上记录了下列数据，你认为最有可能的是____
A．0.08A B．0.12A C．0.20A
【答案】1点至4点 0.30 0.75 C
【解析】（1）在实验过程中，调节滑片P，电压表和电流表均有示数但总是调不到零，其原因是1点至4点的导线没有连接好，滑动变阻器相当于接成了限流电路；
（2）由表盘刻度可知，电流表读数为0.30A；则灯泡的额定功率：P=IU=0.30×2.5W=0.75W；
（3）若灯泡电阻不变，则由，解得I1=0.12A，考虑到灯泡电阻温度越低时阻值越小，则通过灯泡的电流要大于0.12A，则选项C正确；故选C.
[2019浙江卷4月份 T20 12分]某砂场为提高运输效率，研究砂粒下滑的高度与砂粒在传送带上运动的关系，建立如图所示的物理模型．竖直平面内有一倾角θ=37°的直轨道AB，其下方右侧放置一水平传送带，直轨道末端B与传送带间距可近似为零，但允许砂粒通过．转轮半径R=0.4m、转轴间距L=2m的传送带以恒定的线速度逆时针转动，转轮最低点离地面的高度H=2.2m．现将一小物块放在距离传送带高h处静止释放，假设小物块从直轨道B端运动到达传送带上C点时，速度大小不变，方向变为水平向右．已知小物块与直轨道和传送带间的动摩擦因数均为μ=0.5．（sin37°=0.6）
（1）若h=2.4m，求小物块到达B端时速度的大小；
（2）若小物块落到传送带左侧地面，求h需要满足的条件
（3）改变小物块释放的高度h，小物块从传送带的D点水平向右抛出，求小物块落地点到D点的水平距离x与h的关系式及h需要满足的条件．
【答案】（1）；（2）；（3）
【解析】（1）物块由静止释放到B的过程中：
解得vB=4m/s
（2）左侧离开，D点速度为零时高为h1
解得h（3）右侧抛出，D点的速度为v，则
x=vt
可得
为使能在D点水平抛出则：
解得h≥3.6m
[2019浙江卷4月份 T22 10分]如图所示，倾角θ=370、间距l＝0.1m的足够长金属导轨底端接有阻值R=0.1Ω的电阻，质量m=0.1kg的金属棒ab垂直导轨放置，与导轨间的动摩擦因数μ=0.45．建立原点位于底端、方向沿导轨向上的坐标轴x．在0.2m≤x≤0.8m区间有垂直导轨平面向上的匀强磁场．从t=0时刻起，棒ab在沿x轴正方向的外力F作用下从x=0处由静止开始沿斜面向上运动，其速度与位移x满足v=kx（可导出a=kv）k=5s-1．当棒ab运动至x1=0.2m处时，电阻R消耗的电功率P=0.12W，运动至x2=0.8m处时撤去外力F，此后棒ab将继续运动，最终返回至x=0处．棒ab始终保持与导轨垂直，不计其它电阻，求：（提示：可以用F－x图象下的“面积”代表力F做的功
（1）磁感应强度B的大小
（2）外力F随位移x变化的关系式；
（3）在棒ab整个运动过程中，电阻R产生的焦耳热Q．
【答案】（1）；（2）无磁场区间：；有磁场区间：；（3）
【解析】（1）由
E=Blv，
解得
（2）无磁场区间： ，a=5v=25x
有磁场区间：
（3）上升过程中克服安培力做功（梯形面积）
撤去外力后，棒ab上升的最大距离为s，再次进入磁场时的速度为v＇，则：
解得v＇=2m/s
由于
故棒再次进入磁场后做匀速运动；
下降过程中克服安培力做功：
[2019浙江卷4月份选考 T23 10分]有一种质谱仪由静电分析器和磁分析器组成，其简化原理如图所示．左侧静电分析器中有方向指向圆心O、与O点等距离各点的场强大小相同的径向电场，右侧的磁分析器中分布着方向垂直于纸面向外的匀强磁场，其左边界与静电分析器的右边界平行，两者间距近似为零．离子源发出两种速度均为v0、电荷量均为q、质量分别为m和0.5m的正离子束，从M点垂直该点电场方向进入静电分析器．在静电分析器中，质量为m的离子沿半径为r0的四分之一圆弧轨道做匀速圆周运动，从N点水平射出，而质量为0.5m的离子恰好从ON连线的中点P与水平方向成θ角射出，从静电分析器射出的这两束离子垂直磁场方向射入磁分析器中，最后打在放置于磁分析器左边界的探测板上，其中质量为m的离子打在O点正下方的Q点．已知OP=0.5r0，OQ=r0，N、P两点间的电势差，，不计重力和离子间相互作用。
（1）求静电分析器中半径为r0处的电场强度E0和磁分析器中的磁感应强度B的大小；
（2）求质量为0.5m的离子到达探测板上的位置与O点的距离l（用r0表示）；
（3）若磁感应强度在（B—△B）到（B＋△B）之间波动，要在探测板上完全分辨出质量为m和0.5m的两束离子，求的最大值。
【答案】（1），；（2）；（3）0.12
【解析】（1）在静电分析器中，电场力提供向心力，有
解得
离子在磁场中做圆周运动，洛伦兹力提供向心力，有
解得
（2）对离子，由动能定理
解得
离子在磁场中做圆周运动，洛伦兹力提供向心力，则有
解得
距离
解得
（3）恰好能分辨的条件
解得
2018浙江卷11月份选考
[2018浙江卷11月份选考 T11 3分]小明在观察如图所示的沙子堆积时，发现沙子会自然堆积成圆锥体，且在不断堆积过程中，材料相同的沙子自然堆积成的圆锥体的最大底角都是相同的．小明测出这堆沙子的底部周长为31.4m，利用物理知识测得沙子之间的摩擦因数为0.5，估算出这堆沙子的体积最接近（ ）
A．60m3 B．200m3 C．250m3 D．500m3
【答案】A
【解析】沙堆底部周长为31.4m，故圆锥体的底部圆半径为
对锥面上的一粒沙粒分析，当满足（为锥体的底角）时沙粒刚好静止，故
解得圆锥体高
故圆锥体的体积约为
A正确．
[2018浙江卷11月份选考 T13 3分]如图所示为某一游戏的局部简化示意图．D为弹射装置，AB是长为21m的水平轨道，倾斜直轨道BC固定在竖直放置的半径为R=10m的圆形支架上，B为圆形的最低点，轨道AB与BC平滑连接，且在同一竖直平面内．某次游戏中，无动力小车在弹射装置D的作用下，以v0=10m/s的速度滑上轨道AB，并恰好能冲到轨道BC的最高点．已知小车在轨道AB上受到的摩擦力为其重量的0.2倍，轨道BC光滑，则小车从A到C的运动时间是（ ）
A．5s
B．4.8s
C．4.4s
D．3s
【答案】A．
【解析】设小车的质量为m，小车在AB段所匀减速直线运动，加速度，在AB段，根据动能定理可得，解得，故；
小车在BC段，根据机械能守恒可得，解得，过圆形支架的圆心O点作BC的垂线，根据几何知识可得，解得，，故小车在BC上运动的加速度为，故小车在BC段的运动时间为，所以小车运动的总时间为，A正确．
[2018浙江卷11月份选考 T14 2分]处于较高能级的氢原子向较低能级跃迁时，能辐射出a、b两种可见光，a光照射某金属表面时有光电子逸出，b光照射该金属表面时没有光电子逸出，则（ ）
A．以相同的入射角射向一平行玻璃砖，a光的侧移量小于b光的
B．垂直入射到同一单缝衍射装置，a光的衍射中央亮条纹宽度小于b光的
C．a光和b光的频率之比可能是
D．a光子的动量大于b光子的
【答案】BD
【解析】A．根据题意可知a光频率高于b光频率，玻璃砖对a光的折射率大于对b光的折射率，b光的折射率较小，以相同角度斜射到同一玻璃板透过平行表面后，b光的折射角较大，所以b光侧移量小，即a光的侧移量大于b光的，A错误；
B．频率越大，波长越小，通过同一单缝衍射装置时，中央亮条纹宽度越小，B正确；
C．a光的频率大，故频率之比不可能为，C错误；
D．频率越大，波长越小，即，根据可知，D正确。
故选BD。
【点睛】
本题关键是知道光的频率越大，则其波长越小，同一光学器件对其的折射率越大，通过同一单缝衍射装置时中央亮条纹宽度越小。
[2018浙江卷11月份选考 T15 2分]一个铍原子核（）俘获一个核外电子（通常是最靠近原子核的K壳层的电子）后发生衰变，生成一个锂核（ ），并放出一个不带电的质量接近零的中微子νe，人们把这种衰变称为“K俘获”．静止的铍核发生零“K俘获”，其核反应方程为已知铍原子的质量为MBe=7.016929u，锂原子的质量为MLi=7.016004u，1u相当于9.31×102MeV．下列说法正确的是
A．中微子的质量数和电荷数均为零
B．锂核（）获得的动能约为0.86MeV
C．中微子与锂核（）的动量之和等于反应前电子的动量
D．中微子与锂核（）的能量之和等于反应前电子的能量
【答案】AC
【解析】反应方程为，根据质量数和电荷数守恒可知中微子的质量数和电荷数均为零，A正确；根据质能方程，质量减少，为释放的核能，不是锂核获得的动能，B错误；衰变过程中内力远大于外力，故反应前后动量守恒，故中微子与锂核（）的动量之和等于反应前电子的动量，C正确；由于反应过程中存在质量亏损，所以中微子与锂核（）的能量之和小于反应前电子的能量，D错误．
[2018浙江卷11月份选考 T16 2分]如图所示，两种不同材料的弹性细绳在O处连接，M、O和N是该绳上的三个点，OM间距离为7.0m，ON间距离为5.0m。O点上下振动，则形成以O点为波源向左和向右传播的简谐横波Ⅰ和Ⅱ，其中波Ⅱ的波速为1.0m/s。t=0时刻O点处在波谷位置，观察发现5s后此波谷传到M点，此时O点正通过平衡位置向上运动，OM间还有一个波谷。则（ ）
A．波Ⅰ的波长为4m B．N点的振动周期为4s
C．t=3s时，N点恰好处于波谷 D．当M点处于波峰时，N点也一定处于波峰
【答案】BD
【解析】OM之间有两个波谷，即，解得波I的波长为，根据题意可知波I的波速为，故波的周期为，同一波源的频率相同，故N点的振动周期为4s，A错误B正确；波II的波长为，故在t=0时刻N处于平衡位置向下振动，经过3s，即四分之三周期，N点在波峰，C错误；因为MN两点到波源的距离都为其各自波长的，又两者振动周期相同，起振方向相同，所以两者振动步调相同，即当M点处于波峰时，N点也一定处于波峰，D正确．
[2018浙江卷11月份选考 T18 5分]为了比较精确地测定阻值未知的定值电阻Rx，小明设计了如图所示的电路．
（1）实验时，闭合开关S，滑动变阻器的滑片滑至合适位置保持不变，将c点先后与a、b点连接，发现电压表示数变化较大，电流表示数基本不变，则测量时应将c点接________（选填“a点”或“b点”），按此连接测量，测量结果___________（选填“小于”、“等于”或“大于”）Rx的真实值．
（2）根据实验测得的6组数据，在图2中描点，作出了2条图线．你认为正确的是_____（选填“”或“”），并由图线求出电阻Rx=________Ω．（保留两位有效数字）
【答案】a点； 小于； ②； 7.5；
【解析】（1）电压表示数变化较大，说明电流表分压较大，而电流表示数基本不变，说明电压表分流较小，可以忽略，故采用电流表外接法，即c接a点；电压表测量的电压为准确值，但电流表测量的电流为电阻和电压表电流表之和，即电流测量值偏大，根据可得电阻测量值偏小；
（2）因为电压表测量的是被测电阻两端电压，所以当其两端电压为零时，电流也为零，故图线②正确；图像的斜率表示电阻，故；
[2018浙江卷11月份选考 T21 12分]如图所示，在地面上竖直固定了刻度尺和轻质弹簧，弹簧原长时上端与刻度尺上的A点等高．质量m=0.5kg的篮球静止在弹簧正上方，其底端距A点高度h1=1.10m．篮球静止释放，测得第一次撞击弹簧时，弹簧的最大形变量x1=0.15m，第一次反弹至最高点，篮球底端距A点的高度h2=0.873m，篮球多次反弹后静止在弹簧的上端，此时弹簧的形变量x2=0.01m，弹性势能为Ep=0.025J．若篮球运动时受到的空气阻力大小恒定，忽略篮球与弹簧碰撞时的能量损失和篮球的形变，弹簧形变在弹性限度范围内．求：
（1）弹簧的劲度系数；
（2）篮球在运动过程中受到的空气阻力；
（3）篮球在整个运动过程中通过的路程；
（4）篮球在整个运动过程中速度最大的位置．
【答案】（1）500N/m（2）0.5N（3）11.05m（4）0.009m
【解析】（1）球静止在弹簧上，根据共点力平衡条件可得；
（2）球从开始运动到第一次上升到最高点，动能定理，
解得；
（3）球在整个运动过程中总路程s：，解得；
（4）球在首次下落过程中，合力为零处速度最大，速度最大时弹簧形变量为；
则；
在A点下方，离A点
[2018浙江卷11月份选考 T22 分]如图所示，在间距L=0.2m的两光滑平行水平金属导轨间存在方向垂直于纸面（向内为正）的磁场，磁感应强度为分布沿y方向不变，沿x方向如下：
导轨间通过单刀双掷开关S连接恒流源和电容C=1F的未充电的电容器，恒流源可为电路提供恒定电流I=2A，电流方向如图所示．有一质量m=0.1kg的金属棒ab垂直导轨静止放置于x0=0.7m处．开关S掷向1，棒ab从静止开始运动，到达x3=－0.2m处时，开关S掷向2．已知棒ab在运动过程中始终与导轨垂直．求：
（提示：可以用F－x图象下的“面积”代表力F所做的功）
（1）棒ab运动到x1=0.2m时的速度v1；
（2）棒ab运动到x2=－0.1m时的速度v2；
（3）电容器最终所带的电荷量Q．
【答案】（1）2m/s（2）（3）
【解析】（1）安培力，加速度，
速度；
（2）在区间，
安培力，如图所示
安培力做功；
根据动能定理可得，解得；
（3）根据动量定理可得，
电荷量，
在处的速度，
联立解得；
[2018浙江卷11月份选考 T23 10分]小明受回旋加速器的启发，设计了如图1所示的“回旋变速装置”．两相距为d的平行金属栅极板M、N，板M位于x轴上，板N在它的正下方．两板间加上如图2所示的幅值为U0的交变电压，周期．板M上方和板N下方有磁感应强度大小均为B、方向相反的匀强磁场．粒子探测器位于y轴处，仅能探测到垂直射入的带电粒子．有一沿x轴可移动、粒子出射初动能可调节的粒子发射源，沿y轴正方向射出质量为m、电荷量为q（q＞0）的粒子．t=0时刻，发射源在（x，0）位置发射一带电粒子．忽略粒子的重力和其它阻力，粒子在电场中运动的时间不计．
（1）若粒子只经磁场偏转并在y=y0处被探测到，求发射源的位置和粒子的初动能；
（2）若粒子两次进出电场区域后被探测到，求粒子发射源的位置x与被探测到的位置y之间的关系
【答案】（1） ， （2）见解析
【解析】（1）发射源的位置，
粒子的初动能：；
（2）分下面三种情况讨论：
（i）如图1，
由，
和，，
及，
得；
（ii）如图2，
由，
和，
及，
得；
（iii）如图3，
由，
和，
及，
得；
2018浙江卷4月份选考
[2018浙江卷4月份 T12 3分]在城市建设施工中，经常需要确定地下金属管线的位置，如图所示。有一种探测方法是，首先给金属长直管线通上电流，再用可以测量磁场强弱、方向的仪器进行以下操作：①用测量仪在金属管线附近的水平地面上找到磁感应强度最强的某点，记为a；②在a点附近的地面上，找到与a点磁感应强度相同的若干点，将这些点连成直线EF；③在地面上过a点垂直于EF的直线上，找到磁场方向与地面夹角为45 的b、c两点，测得b、c两点距离为L。由此可确定金属管线（ ）
A．平行于EF，深度为
B．平行于EF，深度为L
C．垂直于EF，深度为
D．平行于EF，深度为L
【答案】A
【解析】根据通电直导线产生的磁场特点，距离电流越近，产生的磁场强度越大，则a点距离管线最近，EF上的点均是距离管线最近的点，管线在EF的正下方，与EF平行，。根据安培定则作出管线产生磁场的横截面如图示：
由几何关系可以确定a到管线的距离为，故BCD错误，A正确。
[2018浙江卷4月份 T13 3分]如图所示，一根绳的两端分别固定在两座猴山的A、B处，A、B两点水平距离为16m，竖直距离为2m，A、B间绳长为20m。质量为10kg的猴子抓住套在绳子上的滑环从A处滑到B处。以A点所在水平面为参考平面，猴子在滑行过程中重力势能最小值约为（绳处于拉直状态）（ ）
A． -1.2×103 J B． -7.5×102 J
C． -6.0×102 J D．-2.0×102 J
A．﹣1.2×103J B．﹣7.5×102J C．﹣6.0×102J D．﹣2.0×102J
【答案】B
【解析】由图可知猴子到C点时重力势能最小，∠BCF=∠ECF=θ，所以LBC·sinθ+LAC·sinθ=BD,所以sinθ=BD/L ACB=4/5，即θ=53o。AD=2m，
则ED=AD·tan53o=8/3m，所以FE=20/3m。
FC︰AD=FE︰ED，得FC=5m，
所以AC高度差为7m，再加上猴子自身高度，猴子重心距套环约为0.5m，故猴子重力势能最小约为Ep=-mgh=-750J。选项B正确。
[2018浙江卷4月份 T14 2分]下列说法正确的是（ ）
A．组成原子核的核子越多，原子核越稳定
B．衰变为经过4次α衰，2次β衰变
C．在LC振荡电路中，当电流最大时，线圈两端电势差也最大
D． 在电子的单缝衍射实验中，狭缝变窄，电子动量的不确定量变大
【答案】BD
【解析】比结合能是结合能与核子数之比，比结合能越大，原子核中核子结合得越牢固，原子核越稳定。中等质量的原子核，比结合能最大，组成原子核的核子数越多，它的比结合能不一定越大，选项A错误；由核反应中质量数守恒和电荷数守恒可知，222+4×4+0=238， 86+4×2-1×2=92，选项B正确；在LC振荡电路中，当电流最大时，线圈中磁场能最大，而电场能为零，这时极板间场强为零，电势差为零，即电容器极板间电压为零，C错误；根据不确定关系可知，位置和动量不能同时测定，当狭缝越窄，位置的不确定量减小了，但动量不确定量却增大了，选项D正确。故选BD。
[2018浙江卷4月份 T15 2分]氢原子的能级图如图所示，关于大量氢原子的能级跃迁，下列说法正确的是（可见光的波长范围为4.0×10-7 m—7.6×10-7 m,普朗克常量h=6.6×10-34 J·s，真空中的光速c=3.0×108 m/s）（ ）
A．氢原子从高能级跃迁到基态时，会辐射γ射线
B．氢原子处在n=4能级，会辐射可见光
C．氢原子从高能级向n=3能级跃迁时，辐射的光具有显著的热效应
D．氢原子从高能级向n=2能级跃迁时，辐射的光在同一介质中传播速度最小的光子能量为1.89eV
【答案】BC
【解析】γ射线是原子核处于激发态发生衰变时放出的，氢原子跃迁时辐射的能量远小于γ射线光子能量，不会辐射γ射线．故A错误；
氢原子在n=4能级时会向向n=2能级跃迁时，ΔE=2.55ev，产生的波长为，属于可见光区域，B正确；
氢原子从高能级向n=3能级跃迁时，辐射的光子能量小于可见光的红光能量，发出的光在红外线部分，具有显著的热效应，选项C正确；
氢原子从高能级向n=2能级跃迁时，辐射的光子最小能量为1.89eV，其波长最长，不同波长的光在同一介质中传播速度相同，选项D错误。
[2018浙江卷4月份 T16 2分]两列频率相同、振幅均为A的简谐横波P、Q分别沿+x和-x轴方向在同一介质中传播，两列波的振动方向均沿y轴。某时刻两波的波面如图所示，实线表示P波的波峰、Q波的波谷；虚线表示P波的波谷、Q波的波峰。a、b、c为三个等间距的质点，d为b、c中间的质点。下列判断正确的是（ ）
A．质点a的振幅为2A
B．质点b始终静止不动
C．图示时刻质点c的位移为0
D．图示时刻质点d的振动方向沿-y轴
【答案】CD
【解析】质点a和c是波峰与波谷相遇处，振动减弱，振幅相等则两波振幅差即为零，故a和c此时位移为零，A错，C正确；
经过1/4周期，两列波各自向前传播四分之一波长，P波a处的波谷和Q波在c处的波谷刚好传播到b点，所以b点时波谷与波谷相遇，振幅为2A,为振动加强点，故选项B错误；
图示时刻，d点在P波的平衡位置与波峰之间，振动方向沿y轴的负方向，同时，d点在Q波的波谷与平衡位置之间，振动方向沿y轴的负方向，所以d的合振动方向沿 -y轴，
选项D正确。
[2018浙江卷4月份选考 T20 12分]如图所示，一轨道由半径为2m的四分之一竖直圆弧轨道AB和长度可以调节的水平直轨道BC在B点平滑连接而成。现有一质量为0.2kg的小球从A点无初速度释放，经过圆弧上的B点时，传感器测得轨道所受压力大小为3.6N，小球经过BC段所受阻力为其重力的0.2倍，然后从C点水平飞离轨道，落到水平面上的P点，P、C两点间的高度差为3.2m。小球运动过程中可以视为质点，且不计空气阻力。
（1）求小球运动至B点的速度大小；
（2）求小球在圆弧轨道上克服摩擦力所做的功；
（3）为使小球落点P与B点的水平距离最大，求BC段的长度；
（4）小球落到P点后弹起，与地面多次碰撞后静止。假设小球每次碰撞机械能损失75%，碰撞前后速度方向与地面的夹角相等。求小球从C点飞出后静止所需的时间。
【答案】（1）4m/s（2）2.4J （3）3.36m （4）2.4s
【解析】（1）在B点： 得到：
（2）A至B过程中，由动能定理： 得到：
（3）B至C过程中，由动能定理：
B至P的水平距离：
当 P至B的水平距离最大
（4）C至P时间：
……
[2018浙江卷4月份选考 T23 10分如图所示，在竖直平面内建立xOy坐标系，在0≤x≤0.65m、y≤0.40m范围内存在一具有理想边界，方向垂直直面向内的匀强磁场区域。一边长l=0.10m、质量m=0.02kg、电阻R=0.40的匀质正方形刚性导线框abcd处于图示位置，其中心的坐标为（0，0.65m）。现将线框以初速度v0=2.0m/s水平向右抛出，线框在进入磁场过程中速度保持不变，然后在磁场中运动，最后从磁场右边界离开磁场区域，完成运动全过程。线框在全过程中始终处于xOy平面内，其ab边与x轴保持平行，空气阻力不计。求：
（1）磁感应强度B的大小；
（2）线框在全过程中产生的焦耳热Q；
（3）在全过程中，cb两端的电势差Ucb与线框中心位置的x坐标的函数关系。
【答案】（1）2T （2）0.0375J （3）
【解析】（1）感应电流，受力平衡mg=BIl
进入时的y方向速度vy=2m/s，B=2T
（2）由动量定理：-BlΔq=mv-mv0得到
全过程能量守恒：得到Q=0.0375J
（3）进入磁场前：x≤0.4m，Uab=0
进入磁场过程：0.4m＜x≤0.5m，
在磁场中 0.5m＜x≤0.6m，
出磁场过程 0.6m＜x≤0.7m，
2017浙江卷11月份选考
[2017浙江卷11月份选考 T5 3分]叠放在水平地面上的四个完全相同的排球如图所示，质量均为m，相互接触，球与地面间的动摩擦因数均为μ，则：
A．上方球与下方3个球间均没有弹力
B．下方三个球与水平地面间均没有摩擦力
C．水平地面对下方三个球的支持力均为
D．水平地面对下方三个球的摩擦力均为
【答案】C
【解析】对上方球分析可知，小球受重力和下方球的支持力而处于平衡状态，所以上方球一定与下方球有力的作用，故A错误；下方球由于受上方球斜向下的弹力作用，所以下方球有运动的趋势，故下方球受摩擦力作用，故B错误；对四个球的整体分析，整体受重力和地面的支持力而处于平衡，所以三个小球受支持力大小为4mg，每个小球受支持力为mg，故C正确；三个下方小球受到的是静摩擦力，故不能根据滑动摩擦力公式进行计算，故D错误．故选C．
[2017浙江卷11月份选考 T10 3分]如图所示，质量为60kg的某运动员在做俯卧撑运动，运动过程中可将她的身体视为一根直棒，已知重心在C点，其垂线与脚，两手连线中点间的距离Oa、ob分别为0.9m和0.6m，若她在1min内做了30个俯卧撑，每次肩部上升的距离均为0.4m，则克服重力做功和相应的功率为（ ）
A．430J，7W
B．4300J，70W
C．720J，12W
D．7200J，120W
【答案】B
【解析】设重心上升高度为h，根据几何知识可得，解得h=0.24m，故做一次俯卧撑克服重力做功为mgh=144J，所以一分钟克服重力做功为W=30×144J=4320J，功率约为，故B正确．
[2017浙江卷11月份选考 T16 2分]有两例频率相同、振动方向相同、振幅均为A、传播方向互相垂直的平面波相遇发生干涉．如图所示，图中实绩表示波峰，虚线表示波谷，a为波谷与波谷相遇点，b、c为波峰与波谷相遇点，d为波峰与波峰相遇点，e、g是a、d连线上的两点，其中e为连线的中点，则
A．a、d处的质点振动加强，b、c处的质点振动减弱
B．从图示时刻经过半个周期，e处质点通过的路程为4A
C．从图示时刻经过半个周期，g处质点加速向平衡位置运动
D．从图示时刻经过四分之一周期，d处的质点振幅恰好为零
【答案】ABC
【解析】根据振动加强点的定义分析哪些点是加强点，哪些点为减弱点，画出两列波的波形图判断e、g的运动；振动加强点的振幅始终为两列波振幅之和，不会改变；
振动加强点为波峰与波峰相遇点，波谷与波谷相遇点，振动减弱点，为波谷与波峰相遇点，故a、d处的质点振动加强，b、c处的质点振动减弱，A正确；这两列机械波在水平竖直方向的波形如图所示， e点在这两列波传播半个周期的过程中，都是从平衡位置到波谷，再回到平衡位置，叠加时，波谷振幅为2A，故路程为4A，B正确；由图可知经过半个周期后，g点均为由波谷向平衡位置移动，合力指向平衡位置，故合运动为加速衡位置，C正确；振动加强点的振幅始终为2A，不变，D错误．
[2017浙江卷11月份选考 T18 5分]小明同学在测定一节干电池的电动势和内阻的实验时，为防止电流过大而损坏器材，电路中加了一个保护电阻R0，根据如图所示电路图进行实验时，
（1）电流表量程应选择___________（填“0.6A”或“3A”），保护电阻应选用_______（填“A”或“B”）;
A、定值电阻（阻值10.0Ω，额定功率10w）
B、定值电阻（阻值2.0Ω，额定功率5w）
（2）在一次测量中电压表的指针位置如图2所示，则此时电压为________V
（3）根据实验测得的5组数据画出的U-I图线如图3所示，则干电池的电动势E=______V，内阻r=_____Ω（小数点后保留两位）
【答案】0.6A B 1.21±0.01 1.45±0.01 0.50±0.05
【解析】根据题中所给器材的特点，大致计算下电流的大小，选择合适的电流表，对于选择的保护电阻，一定要注意保护电阻的连入，能使得电流表的读数误差小点；图像的斜率表示，纵截距表示电源电动势，据此分析计算．
（1）因一节干电池电动势只有1.5V，而内阻也就是几欧姆左右，提供的保护电阻最小为2Ω，故电路中产生的电流较小，因此电流表应选择0.6A量程；电流表的最大量程为0.16A，若选用10欧姆的，则电流不超过0.15A，所以量程没有过半，所以选择B较为合适．
（2）电压表应选择3V量程的测量，故读数为1.20V．
（3）图像与纵坐标的交点表示电源电动势，故E=1.45V；图像的斜率表示，故，故r=0.5Ω．
[2017浙江卷（第二次） T21 12分．如图1所示是游乐园的过山车，其局部可简化为如图2所示的示意图，倾角的两平行倾斜轨道BC、DE的下端与水平半圆形轨道CD顺滑连接，倾斜轨道BC的B端高度h=24m，倾斜轨道DE与圆弧EF相切于E点，圆弧EF的圆心O1，水平半圆轨道CD的圆心O2与A点在同一水平面上，DO1的距离L=20m，质量的过山车（包括乘客）从B点自静止滑下，经过水平半圆轨道后，滑上另一倾斜轨道，到达圆弧顶端F时，乘客对座椅的压力为自身重力的0.25倍．已知过山车在BCDE段运动时所受的摩擦力与轨道对过山车的支持力成正比，比例系数，EF段摩擦不计，整个运动过程空气阻力不计．（，）
（1）求过山车过F点时的速度大小；
（2）求从B到F整个运动过程中摩擦力对过山车做的功；
（3）如图过D点时发现圆轨道EF段有故障，为保证乘客安全，立即触发制动装置，使过山车不能到达EF段并保证不再下滑，则过山车受到的摩擦力至少多大？
（1）求过山车过F点时的速度大小
（2）求从B到F整个运动过程中摩擦力对过山车做的功
（3）如图过D点时发现圆轨道EF段有故障，为保证乘客安全，立即触发制动装置，使过山车不能到达EF段并保证不再下滑，则过山车受到的摩擦力至少多大？
【答案】（1）（2）（3）
【解析】（1）由于已知F点乘客受到的支持力，设圆周运动半径为r，根据向心力公式
解得
（2）由动能定理可知从B点到F点，
解得
（3）从D到F过程中
触发制动后恰好能到达E点对应的摩擦力为，则
解得
要使过山车停在倾斜轨道上的摩擦力为，
综合考虑可知
[2017浙江卷（第二次） T23 10分]如图所示，x轴上方存在垂直纸面向外的匀强磁场，坐标原点处有一正离子源，单位时间在xOy平面内发射n0个速率为υ的离子，分布在y轴两侧各为θ的范围内．在x轴上放置长度为L的离子收集板，其右端点距坐标原点的距离为2L，当磁感应强度为B0时，沿y轴正方向入射的离子，恰好打在收集板的右端点．整个装置处于真空中，不计重力，不考虑离子间的碰撞，忽略离子间的相互作用．
（1）求离子的比荷；
（2）若发射的离子被收集板全部收集，求θ的最大值；
（3）假设离子到达x轴时沿x轴均匀分布．当θ=370，磁感应强度在B0 ≤B≤ 3B0的区间取不同值时，求单位时间内收集板收集到的离子数n与磁感应强度B之间的关系（不计离子在磁场中运动的时间）
【答案】（1）（2）（3）时，；时，；时，有
【解析】（1）洛伦兹力提供向心力，故，
圆周运动的半径R=L，解得
（2）和y轴正方向夹角相同的向左和向右的两个粒子，达到x轴位置相同，当粒子恰好达到收集板最左端时，达到最大，轨迹如图1所示，
根据几何关系可知，解得
（3），全部收集到离子时的最小半径为R，如图2，有，
解得
当时，所有粒子均能打到收集板上，有
，恰好收集不到粒子时的半径为，有，即
当时，设，解得
当时，所有粒子都不能打到收集板上，
2017浙江卷4月份选考
[2017浙江卷4月份选考 T13 3分]图中给出某一通关游戏的示意图，安装在轨道AB上可上下移动的弹射器，能水平射出速度大小可调节的弹丸，弹丸射出口在B点的正上方，竖直面内的半圆弧BCD的半径为R=2.0m，直径BD水平且与轨道AB处在同一竖直平面内，小孔P和圆心O连线与水平方向夹角为37 ，游戏要求弹丸垂直于P点圆弧切线方向射入小孔P就能进入下一关.为了能通关，弹射器离B点的高度和弹丸射出的初速度分别是(不计空气阻力)
A． B． C． D．
【答案】A
【解析】由题意可知弹丸从p点射出时的速度方向就是半径OP的方向.即与水平方向成37度夹角，由平抛运动规律知：
解得：
，故A对；BCD错
综上所述本题答案是：A
[2017浙江卷4月份选考 T16 2分]图中给出了用“双缝干涉测量光的波长”实验示意图，双缝和间距为0.80mm，双缝到屏的距离为0.80m，波长为500nm的单色平行光垂直入射到双缝和上，在屏上形成干涉条纹，中心轴线上方第一条亮纹中心位置在处，第三条亮纹中心位置在处，现有1号、2号虫子分别从和出发，以相同速度沿垂直屏方向飞行，1号虫子到达屏后，沿屏直线爬行到，2号虫子到达屏后，沿屏直线爬行到，假定两只虫子爬行速度均为，正确的是：
A．1号虫子运动路程比2号短 B．两只虫子运动的时间差为0.2s
C．两只虫子运动的时间差为1.0s D．已知条件不够，两只虫子运动的时间差无法计算
【答案】AB
【解析】根据双缝干涉相邻亮纹间距公式得出相邻亮条纹间距为0.5mm,则得出p1p2在屏幕上的坐标分别为0.5mm,1.5mm，那么1号虫子从S1到P1的路程为800.9mm，2号虫子从S2到P2的路程为801.1mm，故A正确，
已知路程差为0.2mm可以得出时间差为0.2s，故B正确CD错误．
综上所述本题答案是：AB
[2017浙江卷4月份选考 T17 5分]在研究“平抛运动”实验中，(1)图1是横档条，卡住平抛小球，用铅笔标注小球最高点，确定平抛运动轨迹的方法，坐标原点应选小球在斜槽末端时的_______ ．
A．球心 B．球的上端 C．球的下端
在此实验中，下列说法正确的是________ ．
A．斜槽轨道必须光滑 B．记录的点应适当多一些
C．用光滑曲线把所有的点连接起来D．y轴的方向根据重垂线确定
（2）图2是利用图1装置拍摄小球做平抛运动的频闪照片，由照片可以判断实验操作错误的是____ ．
A．释放小球时初速度不为零 B．释放小球的初始位置不同 C．斜槽末端切线不水平
（3）图3是利用稳定的细水柱显示平抛运动轨迹的装置，其中正确的是_______．
【答案】B BD C B
【解析】（1）题干中指出用铅笔标注小球的最高点作为小球轨迹的记录点.所以坐标原点也应选为球的最高点即球的上端.故选B;
斜槽轨道不必光滑，A错.
记录的点适当多一点，以便更准确的描出平抛轨迹.；B对.
为比较准确地描出小球运动的轨迹.将这些点平滑连接起来，C错，
用中垂线确定Y轴坐标，D对．
故选BD
（2）由图可知，小球做斜抛运动.所以斜槽末端没有水平放置，选C．
（3）竖直管内与大气相通，为外界大气压强，竖直管在水面下保证竖直管上出口处的压强为大气压强，因而另一出水管的上端口处压强与竖直管上出水口处的压强有恒定的压强差，保证另一出水管出水压强恒定，从而水速也恒定，如果竖直管上出口在水面上，则水面上为恒定大气压，因而随水面下降，出水管上口压强降低，出水速度减小，故选B
综上所述本题答案是：(1). B (2). BD (3). C (4). B
[2017浙江卷4月份选考 T18 5分]小明用电学方法测量电线的长度，首先小明测得电线铜芯的直径为1.00mm，估计其长度不超过50m，（已知铜的电阻率为Ω m），现有如下实验器材：①量程为3V、内阻约为3KΩ的电压表；②量程为0.6A、内阻约为0.1Ω的电流表；③阻值为0-2Ω的滑动变阻器；④内阻可忽略，输出电压为3V的电源；⑤阻值为R0=4.30Ω的定值电阻，开关和导线若干小明采用伏安法测量电线电阻，正确连接电路后，调节滑动变阻器，电流表的示数从0开始增加，当示数为0.5A时，电压表示数如图1所示读数为_______V，根据小明测量的信息，图2中P点应该______（选填“接a”、“接b”、 “接c”或“不接”）q点应该______ （选填“接a”、“接b”、“接c”或“不接”），小明测得的电线长度为____________m．
【答案】2.50 接b 接a 31.4
【解析】由图可得电压表量程为3V，最小精度0.1V，有效数字应该保留到0.01V，示数应为2.50V；被测量电阻属于小电阻，电流表应该外接，P点接b，题中要求电流表能从0开始变化，所以采取分压接法，Q点应接a，根据电阻定律 ,以及 代入数据可得长度为31.4m
综上所述本题答案是：(1). 2.50 (2). 接b (3). 接a (4). 31.4
[2017浙江卷4月份选考 T21 12分]图中给出一段“”形单行盘山公路的示意图，弯道1、弯道2可看作两个不同水平面上的圆弧，圆心分别为，弯道中心线半径分别为，弯道2比弯道1高，有一直道与两弯道圆弧相切．质量的汽车通过弯道时做匀速圆周运动，路面对轮胎的最大径向静摩擦力是车重的1.25倍，行驶时要求汽车不打滑．（sin37°=0.6，sin53°=0.8）
（1）求汽车沿弯道1中心线行驶时的最大速度；
（2）汽车以 进入直道，以的恒定功率直线行驶了，进入弯道2，此时速度恰为通过弯道2中心线的最大速度，求直道上除重力以外的阻力对汽车做的功；
（3）汽车从弯道1的A点进入，从同一直径上的B点驶离，有经验的司机会利用路面宽度，用最短时间匀速安全通过弯道，设路宽，求此最短时间（A、B两点都在轨道的中心线上，计算时视汽车为质点 ）．
【答案】（1）（2）（3）
【解析】（1）弯道1的最大速度v1，有：
得
（2）弯道2的最大速度v2，有：
得
直道上由动能定理有：
代入数据可得
（3）由得
可知r增大v增大，r最大，切弧长最小，对应时间最短，所以轨迹设计如下图所示
由图可以得到
代入数据可以得到r’=12.5m
汽车沿着该路线行驶的最大速度
对应的圆心角为
线路长度
最短时间
综上所述本题答案是：（1）（2）（3）
[2017浙江卷4月份选考 T22 10分]间距为的两平行金属导轨由水平部分和倾斜部分平滑连接而成，如图所示,倾角为θ的导轨处于大小为，方向垂直导轨平面向上的匀强磁场区间Ⅰ中，水平导轨上的无磁场区间静止放置一质量为3的“联动双杆”（由两根长为的金属杆，和，用长度为L的刚性绝缘杆连接而成），在“联动双杆”右侧存在大小为，方向垂直导轨平面向上的匀强磁场区间Ⅱ，其长度大于L，质量为，长为的金属杆，从倾斜导轨上端释放，达到匀速后进入水平导轨（无能量损失），杆与“联动双杆”发生碰撞后杆和合在一起形成“联动三杆”，“联动三杆”继续沿水平导轨进入磁场区间Ⅱ并从中滑出，运动过程中，杆、和与导轨始终接触良好，且保持与导轨垂直．已知杆、和电阻均为．不计摩擦阻力和导轨电阻，忽略磁场边界效应．求：
（1）杆在倾斜导轨上匀速运动时的速度大小；
（2）联动三杆进入磁场区间II前的速度大小；
（3）联动三杆滑过磁场区间II产生的焦耳热
【答案】(1) (2) 1.5m/s (3)0.25J
【解析】沿着斜面正交分解，最大速度时重力分力与安培力平衡
(1)感应电动势
电流
安培力
匀速运动条件
代入数据解得：
（2）由动量守恒定律
解得：
（3）进入B2磁场区域，设速度变化大小为,根据动量定理有
解得：
出B2磁场后“联动三杆”的速度为
根据能量守恒求得：
综上所述本题答案是：(1) (2) 1.5m/s (3)0.25J
[2017浙江卷4月份选考 T23 10分]如图所示,在平面内，有一电子源持续不断地沿正方向每秒发射出N个速率均为的电子，形成宽为2b，在轴方向均匀分布且关于轴对称的电子流．电子流沿方向射入一个半径为R，中心位于原点O的圆形匀强磁场区域，磁场方向垂直xOy平面向里，电子经过磁场偏转后均从P点射出，在磁场区域的正下方有一对平行于轴的金属平行板K和A，其中K板与P点的距离为d，中间开有宽度为且关于轴对称的小孔．K板接地，A与K两板间加有正负、大小均可调的电压，穿过K板小孔到达A板的所有电子被收集且导出，从而形成电流．已知，电子质量为m，电荷量为e，忽略电子间相互作用．
（1）求磁感应强度B的大小；
（2）求电子从P点射出时与负轴方向的夹角θ的范围；
（3）当时，每秒经过极板K上的小孔到达极板A的电子数；
（4）画出电流随变化的关系曲线（在答题纸上的方格纸上）．
【答案】（1），（2）60o,（3）（4）
【解析】由题意可以知道是磁聚焦问题，即
（1）轨道半径R=r
根据
解得：
（2）运动轨迹图如下
上端电子从P点射出时与负y轴最大夹角，由几何关系
解得：
同理下端电子从p点射出与负y轴最大夹角也是600
所以电子从P点射出时与负轴方向的夹角θ的范围：
（3）进入小孔的电子速度与y轴间夹角正切值大小为：
解得：
此时对应的能够进入平行板内电子长度为 ，根据几何关系知：
设每秒能到达A板的电子数为n，
则由比例关系知：
解得：
（4）有动能定理得出遏止电压 与负y轴成450角的电子的运动轨迹刚好与A板相切，此时速度为 其逆过程是类平抛运动，达到饱和电流所需要的最小反向电压 或者根据（3）可得饱和电流大小 作图如下：
2016浙江卷10月份选考
[2016浙江卷10月份选考 T13 6分]如图所示质量为m、电荷量为q的带电小球A用绝缘细线悬挂于O点，带有电荷量也为q的小球B固定在O点正下方绝缘柱上.其中O点与小球A的间距为l．O点与小球 B的间距为，当小球A平衡时，悬线与竖直方向夹角，带电小球A、B均可视为点电荷，静电力常量为k，则( )
A．A、B间库仑力大小
B．A、B间库仑力
C．细线拉力大小
D．细线拉力大小
【答案】B
【解析】A的受力如图所示，
几何三角形OAB与力三角形相似，由对应边成比例，则，由余弦定律，则，故B正确．
[2016浙江卷10月份选考 T14 2分]用a、b两种不同波长的光，先后用同一装置做双缝干涉实验，得到两种干涉条纹，其中a光的干涉条纹间距大于b光的条纹间距，则( )
A．a光的波长大于b光的波长
B．a光的频率大于b光的频率
C．在玻璃中，a光的速度等于b光的速度
D．从玻璃射向空气发生全反射时，a光的临界角大于b光的临界角
【答案】AD
【解析】根据双缝干涉的条纹间距公式Δx＝可知，同一实验装置，条纹间距越大，说明波长越长，即频率越小．根据题意，a光的波长长，所以A正确，B错误．频率越小，介质对它的折射率越小，根据n＝可知，在介质中的传播速度越大，即a光在介质中的传播速度要大，所以C错误．根据sin C＝可知，介质的折射率越小，则全反射的临界角越大，所以a光的全反射临界角要大，选项D正确．故选AD.
[2016浙江卷10月份选考 T15 2分]如图为氢原子能级图，氢原子中的电子从n=5能级跃迁到n=2能级可产生a光；从n=4能级跃迁到n=2能级可产生b光．a光和b光的波长分别为和，照射到逸出功为2.29eV的金属钠表面均可产生光电效应，遏止电压分别为和，则:
A．
B．
C．a光的光子能量为2.86eV
D．b光产生的光电子最大初动能Ek=0.26eV
【答案】CD
【解析】AC、氢原子中的电子从n=5跃迁到n=2产生的a光，,氢原子中的电子从n=4跃迁到n=2产生的b光, ,能量越高频率越大，波长越小，则，选项C正确，A错误；
BD、由光电效应方程有频率越高的越大，即，,则B错误、D正确
点睛：电子跃迁释放的能量等于两个能级的能量差值，并结合光电效应方程求遏制电压的大小
[2016浙江卷10月份选考 T18 5分]做“测绘小灯泡的伏安特性曲线”实验，要求采用分压电路，电流表外接．小王的连接如图甲所示，闭合开关S前请老师检查，老师指出图中标示的①、②两根连线有一处错误，错误连线是________(填“①”或“②”)；图中标示的③、④和⑤三根连线有一处错误，错误连线是________(填“③”“④”或“⑤”)．小王正确连线后，闭合开关S前，应将滑动变阻器滑片C移到________处(填“A”或“B”)．闭合开关S，此时电压表读数为______V,缓慢移动滑片C至某一位置时，电流表指针如图乙所示，电流表的示数为________A．
【答案】① ④ A 0 0.32
【解析】本实验的等效电路图如下：
应该采用分压式、外接法，所以①、④两根导线有问题．
实验开始时为了保证实验仪器的正常使用，需要将C拨到最左端，即A处，开关闭合后，电压表读数为0 V．
电流表的量程应为0.6A，图乙中电流表的读数为0.32 A(不需要估读)．
[2016浙江卷10月份选考 T23 20分]如图所示，在x轴的上方存在垂直纸面向里，磁感应强度大小为B0的匀强磁场。位于x轴下方的离子源C发射质量为m、电荷量为q的一束负离子，其初速度大小范围，这束离子经电势差的电场加速后，从小孔O（坐标原点）垂直x轴并垂直磁场射入磁场区域，最后打到x轴上。在x轴上2a~3a区间水平固定放置一探测板（），假设每秒射入磁场的离子总数为N0，打到x轴上的离子数均匀分布（离子重力不计）。
(1)求离子束从小孔O射入磁场后打到x轴的区间；
(2)调整磁感应强度的大小，可使速度最大的离子恰好打在探测板右端，求此时的磁感应强度大小B1；
(3)保持磁感应强度B1不变，求每秒打在探测板上的离子数N；若打在板上的离子80%被吸收，20%被反向弹回，弹回速度大小为打板前速度大小的0.6倍，求探测板受到的作用力大小。
【答案】(1)；(2)；(3)
【解析】(1)对于初速度为0的离子，根据动能定理
解得
在磁场中洛伦兹力提供向心力，所以此情况下离子在磁场中运动轨迹的半径
恰好打在x＝2a的位置；
对于初速度为的离子，根据动能定理
解得
在磁场中洛仑兹力提供向心力，所以此情况下离子在磁场中运动轨迹的半径
恰好打在x＝4a的位置。
故离子束从小孔O射入磁场打在x轴上的区间为[2a，4a]
(2)由(1)问计算可知，速度最大的离子以进入磁场，离子恰好打在探测板右端，则离子在磁场中运动轨迹的半径
在磁场中
计算可得
(3)对初速度为0的离子，经过电场加速后，以速度进入磁场，在磁场中有
解得
则在磁感应强度为B1时，离子打在x轴上的区间为[1.5a，3a]，则每秒打在探测板上的离子数为
对打探测板最左端（x＝2a）的离子，轨道半径为a，则离子在磁场中
计算可得
打到x轴上的离子均匀分布，所以打在探测板上的离子的平均速度为
由动量定理可得
解得单位时间内探测板受到的作用力
2016浙江卷
[2016浙江卷 T4 6分]如图所示为一种常见的身高体重测量仪．测量仪顶部向下发射波速为v的超声波，超声波经反射后返回，被测量仪接收，测量仪记录发射和接收的时间间隔．质量为M0的测重台置于压力传感器上，传感器输出电压与作用在其上的压力成正比．当测重台没有站人时，测量仪记录的时间间隔为t0，输出电压为U0，某同学站上测重台，测量仪记录的时间间隔为t，输出电压为U．该同学的身高和质量分别为
A．v(t0-t)， B．v(t0-t)，
C．v(t0-t)， D．v(t0-t)，
【答案】D。
【解析】当测重台没有站人时，2x=vt0；站人时，2（x–h）=vt；解得h=v（t0–t）；无人站立时：U0=KM0g；有人时，U=k（M0g+mg），解得：；故选D．
[2016浙江卷 T5 6分如图所示为一滑草场．某条滑道由上下两段高均为h，与水平面倾角分别为45°和37°的滑道组成，滑草车与草地之间的动摩擦因数为．质量为m的载人滑草车从坡顶由静止开始自由下滑，经过上、下两段滑道后，最后恰好静止于滑道的底端（不计滑草车在两段滑道交接处的能量损失，，）．则
A．动摩擦因数
B．载人滑草车最大速度为
C．载人滑草车克服摩擦力做功为mgh
D．载人滑草车在下段滑道上的加速度大小为
【答案】AB
【解析】A．由动能定理可知
解得
选项A正确；
B．对前一段滑道，根据动能定理有
解得
则选项B正确；
C．载人滑草车克服摩擦力做功为2mgh，选项C错误；
D．载人滑草车在下段滑道上的加速度大小为
选项D错误；
故选AB。
[2016浙江卷 T7 6分]（多选）如图所示为赛车场的一个水平“梨形”赛道，两个弯道分别为半径R=90 m的大圆弧和r=40 m的小圆弧，直道与弯道相切．大、小圆弧圆心O、O′距离L=100 m．赛车沿弯道路线行驶时，路面对轮胎的最大径向静摩擦力是赛车重力的2.25倍．假设赛车在直道上做匀变速直线运动，在弯道上做匀速圆周运动，要使赛车不打滑，绕赛道一圈时间最短(发动机功率足够大，重力加速度g=10 m/s2，π=3.14)，则赛车( )
A．在绕过小圆弧弯道后加速
B．在大圆弧弯道上的速率为45 m/s
C．在直道上的加速度大小为5.63 m/s2
D．通过小圆弧弯道的时间为5.85 s
【答案】AB
【解析】设经过大圆弧的速度为v，经过大圆弧时由最大静摩擦力提供向心力，由可知，代入数据解得：，故B正确；设经过小圆弧的速度为v0，经过小圆弧时由最大静摩擦力提供向心力，由可知，代入数据解得：，由几何关系可得直道的长度为：再由代入数据解得：a=6．50m/s，故C错误；设R与OO'的夹角为α，由几何关系可得：，，小圆弧的圆心角为：120°，经过小圆弧弯道的时间为，故D错误．在弯道上做匀速圆周运动，赛车不打滑，绕赛道一圈时间最短，则在弯道上都由最大静摩擦力提供向心力，速度最大，由BC分析可知，在绕过小圆弧弯道后
历年(2009-2021)高考物理试卷
《压轴题汇编》（18套，117道）
目 录
2021浙江卷6月份选考 2
2021浙江卷1月份选考 12
2020浙江卷1月份选考 23
2020浙江卷7月份选考 31
2020浙江卷4月份选考 44
2018浙江卷11月份选考 54
2018浙江卷4月份选考 63
2017浙江卷11月份选考 68
2017浙江卷4月份选考 75
2016浙江卷10月份选考 85
2016浙江卷 91
2015浙江卷 97
2014浙江卷 109
2013浙江卷 115
2012浙江卷 120
2011浙江卷 126
2010浙江卷 131
2009浙江卷 137
2021浙江卷6月份选考
[2021浙江卷6月份选考 T10 3分] 空间站在地球外层的稀薄大气中绕行，因气体阻力的影响，轨道高度会发生变化。空间站安装有发动机，可对轨道进行修正。图中给出了国际空间站在2020.02-2020.08期间离地高度随时间变化的曲线，则空间站（ ）
A. 绕地运行速度约为
B. 绕地运行速度约为
C. 在4月份绕行的任意两小时内机械能可视为守恒
D. 在5月份绕行的任意两小时内机械能可视为守恒
【答案】D
【解析】AB．根据题意可知，轨道半径在变化，则运行速度在变化，圆周最大运行速度为第一宇宙速度，故AB错误；
C．在4月份轨道半径出现明显的变大，则可知，机械能不守恒，故C错误；
D．在5月份轨道半径基本不变，故可视为机械能守恒，故D正确。
故选D。
[2021浙江卷6月份选考 T12 3分]用激光笔照射透明塑料制成的光盘边缘时观察到的现象如图所示。入射点O和两出射点P、Q恰好位于光盘边缘等间隔的三点处，空气中的四条细光束分别为入射光束a、反射光束b、出射光束c和d、已知光束a和b间的夹角为，则（ ）
A. 光盘材的折射率
B. 光在光盘内的速度为真空中光速的三分之二
C. 光束b、c和d的强度之和等于光束a的强度
D. 光束c的强度小于O点处折射光束的强度
【答案】D
【解析】
A．如图所示由几何关系可得入射角为
折射角为
根据折射定律有
所以A错误；
B．根据
所以B错误；
C．光束在b、c和d的强度之和小于光束a的强度，因为在Q处光还有反射光线，所以C错误；
D．光束c的强度与反射光线PQ强度之和等于折身光线OP的强度，所以D正确；
故选D。
[2021浙江卷6月份选考 T17 7分]在“验证机械能守恒定律”实验中，小王用如图1所示的装置，让重物从静止开始下落，打出一条清晰的纸带，其中的一部分如图2所示。O点是打下的第一个点，A、B、C和D为另外4个连续打下的点。
①为了减小实验误差，对体积和形状相同的重物，实验时选择密度大的理由是___________。
②已知交流电频率为，重物质量为，当地重力加速度，则从O点到C点，重物的重力势能变化量的绝对值___________J、C点的动能___________J（计算结果均保留3位有效数字）。比较与的大小，出现这一结果的原因可能是___________。
A．工作电压偏高 B．存在空气阻力和摩擦力 C．接通电源前释放了纸带
【答案】阻力与重力之比更小（或其它合理解释） 0.547 0.588 C
【解析】①[1]在验证机械能守恒实验时阻力越小越好，因此密度大的阻力与重力之比更小
②[2]由图中可知OC之间的距离为，因此机械能的减少量为
[3]匀变速运动时间中点的速度等于这段时间的平均速度，因此
因此动能的增加量为
[4]工作电压偏高不会影响实验的误差，存在摩擦力会使重力势能的减少量大于动能的增加量，只有提前释放了纸带，纸带的初速度不为零，下落到同一位置的速度偏大才会导致动能的增加量大于重力势能的减少量。
[2021浙江卷6月份选考 T18 7分]小李在实验室测量一电阻Rx的阻值。
（1）因电表内阻未知，用如图1所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的读数，电流表的示数如图2所示，其读数___________A；将K掷到2，电压表和电流表的读数分别为，。由此可知应采用电流表___________（填“内”或“外”）接法。
（2）完成上述实验后，小李进一步尝试用其它方法进行实验：
①器材间连线如图3所示，请在虚线框中画出对应的电路图___________；
②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关挪到右边，调节电阻箱的阻值，使电流表的读数与前一次尽量相同，电阻箱的示数如图3所示。则待测电阻___________。此方法___________（填“有”或“无”）明显的实验误差，其理由是___________。
【答案】0.34 见解析 外 5 有 电阻箱的最小分度与待测电阻比较接近（或其它合理解释）
【解析】（1）[1]由电流表的表盘可知电流大小为0.34A
[2]电压表的百分比变化为
电流表的百分比变化为
因此可知电压表的示数变化更明显，说明电流表的分压更严重，因此不能让电流表分压，采用外接法
（2）①[3]电路图如图
②[4]两次实验中电路电流相同，因此可有
可得
读数可得
[5][6]电阻箱的最小分度和待测阻值阻值接近，这样测得的阻值不够精确，如待测电阻阻值为5.4Ω，则实验只能测得其为，误差较大。
[2021浙江卷6月份选考 T20 12分] 如图所示，水平地面上有一高的水平台面，台面上竖直放置倾角的粗糙直轨道、水平光滑直轨道、四分之一圆周光滑细圆管道和半圆形光滑轨道，它们平滑连接，其中管道的半径、圆心在点，轨道的半径、圆心在点，、D、和F点均处在同一水平线上。小滑块从轨道上距台面高为h的P点静止下滑，与静止在轨道上等质量的小球发生弹性碰撞，碰后小球经管道、轨道从F点竖直向下运动，与正下方固定在直杆上的三棱柱G碰撞，碰后速度方向水平向右，大小与碰前相同，最终落在地面上Q点，已知小滑块与轨道间的动摩擦因数，，。
（1）若小滑块的初始高度，求小滑块到达B点时速度的大小；
（2）若小球能完成整个运动过程，求h的最小值；
（3）若小球恰好能过最高点E，且三棱柱G的位置上下可调，求落地点Q与F点的水平距离x的最大值。
【答案】（1）4m/s；（2）；（3）0.8m
【解析】（1）小滑块轨道上运动
代入数据解得
（2）小滑块与小球碰撞后动量守恒，机械能守恒，因此有
，
解得
小球沿轨道运动，在最高点可得
从C点到E点由机械能守恒可得
其中，解得
（3）设F点到G点的距离为y，小球从E点到Q点的运动，由动能定理
由平抛运动可得
，
联立可得水平距离为
由数学知识可得当
取最小，最小值为
[2021浙江卷6月份选考 T22 10分]如图甲所示，空间站上某种离子推进器由离子源、间距为d的中间有小孔的两平行金属板M、N和边长为L的立方体构成，其后端面P为喷口。以金属板N的中心O为坐标原点，垂直立方体侧面和金属板建立x、y和z坐标轴。M、N板之间存在场强为E、方向沿z轴正方向的匀强电场；立方体内存在磁场，其磁感应强度沿z方向的分量始终为零，沿x和y方向的分量和随时间周期性变化规律如图乙所示，图中可调。氙离子（）束从离子源小孔S射出，沿z方向匀速运动到M板，经电场加速进入磁场区域，最后从端面P射出，测得离子经电场加速后在金属板N中心点O处相对推进器的速度为v0。已知单个离子的质量为m、电荷量为，忽略离子间的相互作用，且射出的离子总质量远小于推进器的质量。
（1）求离子从小孔S射出时相对推进器的速度大小v；
（2）不考虑在磁场突变时运动的离子，调节的值，使得从小孔S射出的离子均能从喷口后端面P射出，求的取值范围；
（3）设离子在磁场中的运动时间远小于磁场变化周期T，单位时间从端面P射出的离子数为n，且。求图乙中时刻离子束对推进器作用力沿z轴方向的分力。
【答案】（1）；（2）；（3），方向沿z轴负方向
【解析】（1）离子从小孔S射出运动到金属板N中心点O处，根据动能定理有
解得离子从小孔S射出时相对推进器的速度大小
（2）当磁场仅有沿x方向的分量取最大值时，离子从喷口P的下边缘中点射出，根据几何关系有
根据洛伦兹力提供向心力有
联立解得
当磁场在x和y方向的分量同取最大值时，离子从喷口P边缘交点射出，根据几何关系有
此时；根据洛伦兹力提供向心力有
联立解得
故的取值范围为；
（3）粒子在立方体中运动轨迹剖面图如图所示
由题意根据洛伦兹力提供向心力有
且满足
所以可得
所以可得
离子从端面P射出时，沿z轴方向根据动量定理有
根据牛顿第三定律可得离子束对推进器作用力大小
方向沿z轴负方向。
2021浙江卷1月份选考
[2021浙江卷1月份选考 T12 3分]在爆炸实验基地有一发射塔，发射塔正下方的水平地面上安装有声音记录仪。爆炸物自发射塔竖直向上发射，上升到空中最高点时炸裂成质量之比为2：1、初速度均沿水平方向的两个碎块。遥控器引爆瞬间开始计时，在5s末和6s末先后记录到从空气中传来的碎块撞击地面的响声。已知声音在空气中的传播速度为340m/s，忽略空气阻力。下列说法正确的是（ ）
A．两碎块的位移大小之比为1：2
B．爆炸物的爆炸点离地面高度为80m
C．爆炸后质量大的碎块的初速度为68m/s
D．爆炸后两碎块落地点之间的水平距离为340m
【答案】B
【解析】A．爆炸时，水平方向，根据动量守恒定律可知
因两块碎块落地时间相等，则
则
则两碎块的水平位移之比为1:2，而从爆炸开始抛出到落地的位移之比不等于1:2，选项A错误；
B．设两碎片落地时间均为t，由题意可知，解得t=4s
爆炸物的爆炸点离地面高度为
选项B正确；
CD．爆炸后质量大的碎块的水平位移
质量小的碎块的水平位移
爆炸后两碎块落地点之间的水平距离为340m+680m=1020m
质量大的碎块的初速度为，选项CD错误。
故选B。
[2021浙江卷1月份选考 T13 3分]两列频率、振幅均相同的简谐波Ⅰ和Ⅱ分别从绳子的两端持续相向传播，在相遇区域发生了干涉，在相距0.48m的A、B间用频闪相机连续拍摄，依次获得1、2、3、4、5五个波形，如图所示，且1和5是同一振动周期内绳上各点位移都达到最大值时拍摄的波形。已知频闪时间间隔为0.12s，下列说法正确的是（ ）
A．简谐波Ⅰ和Ⅱ的波长均为0.24m B．简谐波Ⅰ和Ⅱ的周期均为0.48s
C．绳上各点均做振幅相同的简谐运动 D．两波源到A点和C点的路程差之差的绝对值是0.48m
【答案】D
【解析】A．简谐波Ⅰ和Ⅱ的波长均为0.48m，选项A错误；
B．从波形1到波形5经历的时间为，则
可得简谐波Ⅰ和Ⅱ的周期均为
T=0.96s
选项B错误；
C．绳上各点中加强点和减弱点振幅不相同，选项C错误；
D．AC两点均为振动减弱点，则两波源到两点的距离只差分别为和，则 两波源到A点和C点的路程差之差的绝对值是
选项D正确。
故选D。
[2021浙江卷1月份选考 T16 3分]发电机的示意图如图甲所示，边长为L的正方形金属框，在磁感应强度为B的匀强磁场中以恒定角速度绕OO’轴转动，阻值为R的电阻两端的电压如图乙所示。其它电阻不计，图乙中的Um为已知量。则金属框转动一周（ ）
A．框内电流方向不变 B．电动势的最大值为Um
C．流过电阻的电荷 D．电阻产生的焦耳热
【答案】ABD
【解析】A．当线框转动时，框内电流方向每经过中性面一次都要变化一次，而线圈和外电路接点处通过换向器，保证电流的方向不发生变化，从而使加在电阻两端的电压方向保持不变，A正确；
B．由图乙可知，电动势的最大值为Um ，B正确；
C．线圈转过半周，则流过电阻的电荷量为
则金属框转过一周流过电阻的电荷量为
C错误；
D．因为
则
金属框转过一周电阻产生的焦耳热
D正确。
故选ABD。
[2021浙江卷1月份选考 T17 4分]用如图所示装置进行“探究功与速度变化的关系”实验。装有砝码的盘用绕过滑轮的细线牵引小车，盘和砝码的重力可当作牵引力。小车运动的位移和速度可以由打点纸带测出，以小车为研究对象，改变砝码质量，便可探究牵引力所做的功与小车速度变化的关系。
①关于这个实验，下列说法正确的是______；
A．需要补偿小车受到阻力的影响
B．该实验装置可以“验证机械能守恒定律”
C．需要通过调节定滑轮使细线与长木板平行
D．需要满足盘和砝码的总质量远小于小车的质量
②如图2所示是两条纸带，实验时打出的应是第______条（填写“I”或“II”）纸带；
③根据实验数据，在坐标纸上画出的W-v2图象是一条过原点的直线，据此图象______（填“能”或“不能”）求出小车的质量。
【答案】ACD Ⅱ 能
【解析】①[1]A．题中需要将盘和砝码的重力可当作牵引力，所以首先需要补偿小车受到阻力的影响，即抬高长木板右端，小车在不接盘和砝码的情况下，轻推小车，使小车做匀速直线运动，说明小车重力沿斜面的分力与小车所受阻力等大反向，A正确；
D．然后挂上盘与砝码，根据牛顿第二定律
对小车，根据牛顿第二定律
两式相比解得绳子拉力
当满足盘和砝码的总质量远小于小车的质量，即，盘和砝码的重力可当作牵引力，D正确；
B．实验过程中摩擦阻力无法消除，本实验装置无法验证“机械能守恒定律”故B错误。
C．细线与长木板平行需要平行，保证绳子的拉力与小车运动方向一致，这样盘和砝码的重力可完全当作牵引力，C正确。
故选ACD。
②[2]小车做匀加速直线运动，位移逐渐增大，所以实验打出的纸带是第II条。
③[3]根据动能定理可知，图像的斜率为，据能求出小车的质量。
[2021浙江卷1月份选考 T19 5分]在“测定电池的电动势和内阻”实验中，
（1）用如图所示的电路图测量，得到的一条实验数据拟合线如图所示，则该电池的电动势E=______V（保留3位有效数字）；内阻r=______（保留2位有效数字）；
（2）现有如图所示的实验器材，照片中电阻箱阻值可调范围为0～9999Ω，滑动变阻器阻值变化范围为0～10Ω，电流表G的量程为0～3mA、内阻为200Ω，电压表的量程有0～3V和0～15V。请在图3中选择合适的器材，在答题纸相应方框中画出两种测定一节干电池的电动势和内阻的电路图。______
【答案】1.46（1.45~1.47均可） 0.64（0.63~0.67均可）
【解析】(1)[1]根据闭合电路欧姆定律可得
将题干中得图线延长与横纵轴分别相交，如图
可知图像与纵轴交点即为电动势，即
[2]图像斜率的绝对值为电源内阻，即
（2）[3]电流表量程太小，使用电阻箱和电压表代替电流表进行测量，电路图如图
根据闭合电路欧姆定律
变形得
绘制图像，可知图像斜率为，与纵轴截距为，从而求解电动势和内阻；
也可以通过电阻箱改装电流表，扩大电流表得量程，实现电流得测量，电路图如图
I为改变量程之后的电流表示数，根据闭合电路欧姆定律
可以绘制图像求解电动势和内阻。
[2021浙江卷1月份选考 T22 12分]如图所示，竖直平面内由倾角α=60°的斜面轨道AB、半径均为R的半圆形细圆管轨道BCDE和圆周细圆管轨道EFG构成一游戏装置固定于地面，B、E两处轨道平滑连接，轨道所在平面与竖直墙面垂直。轨道出口处G和圆心O2的连线，以及O2、E、O1和B等四点连成的直线与水平线间的夹角均为θ=30°，G点与竖直墙面的距离。现将质量为m的小球从斜面的某高度h处静止释放。小球只有与竖直墙面间的碰撞可视为弹性碰撞，不计小球大小和所受阻力。
(1)若释放处高度h=h0，当小球第一次运动到圆管最低点C时，求速度大小vc及在此过程中所受合力的冲量的大小和方向；
(2)求小球在圆管内与圆心O1点等高的D点所受弹力FN与h的关系式；
(3)若小球释放后能从原路返回到出发点，高度h应该满足什么条件？
【答案】(1)，，水平向左；(2)(h≥R)；(3)或
【解析】
(1)机械能守恒
解得
动量定理
方向水平向左
(2)机械能守恒
牛顿第二定律
解得
满足的条件
(3)第1种情况:不滑离轨道原路返回，条件是
第2种情况：与墙面垂直碰撞后原路返回，在进入G之前是平抛运动
其中，，则
得
机械能守恒
h满足的条件
[2021浙江卷1月份选考 T24 10分]在芯片制造过程中，离子注入是其中一道重要的工序。如图所示是离子注入工作原理示意图，离子经加速后沿水平方向进入速度选择器，然后通过磁分析器，选择出特定比荷的离子，经偏转系统后注入处在水平面内的晶圆(硅片)。速度选择器、磁分析器和偏转系统中的匀强磁场的磁感应强度大小均为B，方向均垂直纸面向外；速度选择器和偏转系统中的匀强电场场强大小均为E，方向分别为竖直向上和垂直纸面向外。磁分析器截面是内外半径分别为R1和R2的四分之一圆环，其两端中心位置M和N处各有一个小孔；偏转系统中电场和磁场的分布区域是同一边长为L的正方体，其速度选择器底面与晶圆所在水平面平行，间距也为L。当偏转系统不加电场及磁场时，离子恰好竖直注入到晶圆上的O点(即图中坐标原点，x轴垂直纸面向外)。整个系统置于真空中，不计离子重力，打在晶圆上的离子，经过电场和磁场偏转的角度都很小。当α很小时，有，。求：
(1)离子通过速度选择器后的速度大小v和磁分析器选择出来离子的比荷；
(2)偏转系统仅加电场时离子注入晶圆的位置，用坐标(x，y)表示；
(3)偏转系统仅加磁场时离子注入晶圆位置，用坐标(x，y)表示；
(4)偏转系统同时加上电场和磁场时离子注入晶圆的位置，用坐标(x，y)表示，并说明理由。
【答案】(1)，；(2)(，0)；(3)(0，)；(4)见解析
【解析】(1)通过速度选择器离子的速度
从磁分析器中心孔N射出离子的运动半径为
由得
(2)经过电场后，离子在x方向偏转的距离
离开电场后，离子在x方向偏移的距离
位置坐标为(，0)
(3)离子进入磁场后做圆周运动半径
经过磁场后，离子在y方向偏转距离
离开磁场后，离子在y方向偏移距离
则
位置坐标为(0，)
(4)注入晶圆的位置坐标为(，),电场引起的速度增量对y方向的运动不产生影响。
2020浙江卷1月份选考
[2020浙江卷1月份选考 T5 3分]如图所示，钢球从斜槽轨道末端以的水平速度飞出，经过时间t落在斜靠的挡板中点。若钢球以的速度水平飞出，则（ ）
A．下落时间仍为t B．下落时间为2t C．下落时间为 D．落在挡板底端B点
【答案】C
【解析】钢球以飞出后落在长为的AB挡板中点，假设挡板与水平地面的夹角为，钢球做平抛运动分解位移：
解得：
若钢球恰好落在B点，则：
解得：
又因为，所以钢球以抛出，落在地面上B点右侧，落地时间与落在B点时间相同，综合上述分析可知落地时间：
故C正确，ABD错误。
故选C．
[2020浙江卷1月份选考 T11 3分]如图所示，在光滑绝缘水平面上，两条固定的相互垂直彼此绝缘的导线通以大小相同的电流I。在角平分线上，对称放置四个相同的正方形金属框。当电流在相同时间间隔内增加相同量，则（ ）
A．1、3线圈静止不动，2、4线圈沿着对角线向内运动
B．1、3线圈静止不动，2、4线圈沿着对角线向外运动
C．2、4线圈静止不动，1、3线圈沿着对角线向内运动
D．2、4线圈静止不动，1、3线圈沿着对角线向外运动
【答案】B
【解析】先对1和3线圈进行分析，根据安培定则画出直流导线在线框中的磁场方向：
电流大小相等，线圈关于两导线对称，所以线圈中的磁通量为0，电流增大时，根据楞次定律可知线圈中无感应电流，不受安培力，所以1和3线圈静止不动；
再对2和4线圈进行分析，根据安培定则画出直流导线在线圈中的磁场方向：
电流增大，根据楞次定律判断感应电流方向（如图所示），靠近直流导线的线圈导体周围磁感应强度较大，因此受力起主要作用，根据左手定则判断安培力的方向（如图所示），根据力的合成可知2、4线圈沿着对角线向外运动，故B正确，ACD错误。
故选B．
[2020浙江卷1月份选考 T13 3分]如图所示，在倾角为的光滑绝缘斜面上固定一个挡板，在挡板上连接一根劲度系数为的绝缘轻质弹簧，弹簧另一端与A球连接。A、B、C三小球的质量均为M，，，当系统处于静止状态时，三小球等间距排列。已知静电力常量为k，则（ ）
A．
B．弹簧伸长量为
C．A球受到的库仑力大小为2Mg
D．相邻两小球间距为
【答案】A
【解析】AD．三小球间距均相等，对C球受力分析可知C球带正电，根据平衡条件：
对B小球受力分析，根据平衡条件：
两式联立解得：，，故A正确，D错误；
B．对A、B、C三小球整体受力分析，根据平衡条件：
弹簧伸长量：，故B错误；
C．对A球受力分析，根据平衡条件：
解得A球受到的库仑力为：
故选A．
[2020浙江卷1月份选考 T17 7分]在“探究加速度与力、质量的关系”和用橡皮筋“探究做功与物体速度变化的关系”实验中
（1）都是通过分析纸带上的点来测量物理量，下列说法正确的是______
A．都需要分析打点计时器打下的第一个点 B．都不需要分析打点计时器打下的第一个点
C．一条纸带都只能获得一组数据 D．一条纸带都能获得多组数据
（2）如图是两条纸带的一部分，A、B、C、…、G是纸带上标出的计数点，每两个相邻的计数点之间还有4个打出的点未画出。其中图_____（填“甲”或“乙”）所示的是用橡皮筋“探究做功与物体速度变化的关系”的实验纸带。“探究加速度与力、质量的关系”实验中，小车的加速度大小a=_____m/s2（保留2位有效数字）。
（3）在用橡皮筋“探究做功与物体速度变化的关系”实验中，平衡阻力后，小车与橡皮筋组成的系统在橡皮筋恢复形变前机械能_____（填“守恒”或“不守恒”）。
【答案】BC 甲 0.40 不守恒
【解析】（1）[1]AB．在“探究加速度与力、质量的关系”和用橡皮筋“探究做功与物体速度变化的关系”实验中均不需要打下的第一个点，前者主要利用纸带求解加速度，后者主要研究两点间的动能的变化，无需从第一个点进行研究。故A错误，B正确；
CD．牛顿第二定律实验探究一条纸带只能求解一个加速度，找到加速度a与质量m和合外力F的一组对应关系；动能定理探究也是从一条纸带上选择两个点作为一组数据进行过程分析，故C正确，D错误。
（2）[2]甲图中纸带后边是匀速直线运动，说明甲图应为用橡皮筋“探究做功与物体速度变化的关系”实验；
[3]对乙纸带采用逐差法求解加速度：
（3）[4]小车与橡皮筋在运动过程中，除了斜面的摩擦力外还会受到空气的阻力作用，故平衡摩擦力运动过程中机械能不守恒。
[2020浙江卷1月份选考 T21 12分]如图所示，一弹射游戏装置由安装在水平台面上的固定弹射器、竖直圆轨道（在最低点E分别与水平轨道和相连）、高度h可调的斜轨道组成。游戏时滑块从O点弹出，经过圆轨道并滑上斜轨道。全程不脱离轨道且恰好停在B端则视为游戏成功。已知圆轨道半径，长，长，圆轨道和光滑，滑块与、之间的动摩擦因数。滑块质量m=2g且可视为质点，弹射时从静止释放且弹簧的弹性势能完全转化为滑块动能。忽略空气阻力，各部分平滑连接。求
（1）滑块恰好能过圆轨道最高点F时的速度大小；
（2）当且游戏成功时，滑块经过E点对圆轨道的压力大小及弹簧的弹性势能；
（3）要使游戏成功，弹簧的弹性势能与高度h之间满足的关系。
【答案】(1) (2) (3)
【解析】（1）滑块恰过F点的条件：
解得：
（2）滑块从E到B，动能定理：
在E点根据牛顿第二定律：
解得：
从O到B点，根据能量守恒定律：
解得：
（3）滑块恰能过F点的弹性势能：
到B点减速到0：
解得：
能停在B点，则：
解得：，此时
从O到B点：
其中
[2020浙江卷1月份选考 T23 10分]通过测量质子在磁场中的运动轨迹和打到探测板上的计数率（即打到探测板上质子数与衰变产生总质子数N的比值），可研究中子（）的衰变。中子衰变后转化成质子和电子，同时放出质量可视为零的反中微子。如图所示，位于P点的静止中子经衰变可形成一个质子源，该质子源在纸面内各向均匀地发射N个质子。在P点下方放置有长度以O为中点的探测板，P点离探测板的垂直距离为a。在探测板的上方存在方向垂直纸面向里，磁感应强度大小为B的匀强磁场。
已知电子质量，中子质量，质子质量（c为光速，不考虑粒子之间的相互作用）。
若质子的动量。
（1）写出中子衰变的核反应式，求电子和反中微子的总动能（以为能量单位）；
（2）当，时，求计数率；
（3）若取不同的值，可通过调节的大小获得与（2）问中同样的计数率，求与的关系并给出的范围。
【答案】(1) (2) (3)
【解析】（1）核反应方程满足质量数和质子数守恒：
核反应过程中：
根据动量和动能关系：
则总动能为：
（2）质子运动半径：
如图甲所示：
打到探测板对应发射角度：
可得质子计数率为：
（3）在确保计数率为的情况下：
即：
如图乙所示：
恰能打到探测板左端的条件为：
即：
2020浙江卷7月份选考
[2020浙江卷7月份选考 T6 3分].如图所示，一质量为m、电荷量为（）的粒子以速度从连线上的P点水平向右射入大小为E、方向竖直向下的匀强电场中。已知与水平方向成45°角，粒子的重力可以忽略，则粒子到达连线上的某点时（ ）
A. 所用时间为
B. 速度大小为
C. 与P点的距离为
D. 速度方向与竖直方向的夹角为30°
【答案】C
【解析】
A．粒子在电场中做类平抛运动，水平方向
竖直方向
由
可得
故A错误；
B．由于
故粒子速度大小为
故B错误；
C．由几何关系可知，到p点的距离为，故C正确；
D．由于平抛推论可知，，可知速度正切
故D错误。
故选C。
[2020浙江卷7月份选考 T12 3分]如图所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场。长为l的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴上，随轴以角速度匀速转动。在圆环的A点和电刷间接有阻值为R的电阻和电容为C、板间距为d的平行板电容器，有一带电微粒在电容器极板间处于静止状态。已知重力加速度为g，不计其它电阻和摩擦，下列说法正确的是（ ）
A. 棒产生的电动势为
B. 微粒的电荷量与质量之比为
C. 电阻消耗的电功率为
D. 电容器所带的电荷量为
【答案】B
【解析】A．如图所示，金属棒绕轴切割磁感线转动，棒产生的电动势
A错误；
B．电容器两极板间电压等于电源电动势，带电微粒在两极板间处于静止状态，则
即
B正确；
C．电阻消耗的功率
C错误；
D．电容器所带的电荷量
D错误。
故选B。
[2020浙江卷7月份选考 T13 3分如图所示，圆心为O、半径为R的半圆形玻璃砖置于水平桌面上，光线从P点垂直界面入射后，恰好在玻璃砖圆形表面发生全反射；当入射角时，光线从玻璃砖圆形表面出射后恰好与入射光平行。已知真空中的光速为c，则（ ）
A．玻璃砖的折射率为1.5
B．之间的距离为
C．光在玻璃砖内的传播速度为
D．光从玻璃到空气的临界角为30°
【答案】C
【解析】AB．作出两种情况下的光路图，如图所示
设，在A处发生全反射故有
由于出射光平行可知，在B处射出，故
由于
联立可得，，故AB错误；
C．由
可得，故C正确；
D．由于
所以临界角不为30°，故D错误。
故选C。
[2020浙江卷7月份选考 T17 3分做“探究加速度与力、质量的关系”实验时，图甲是教材中的实验方案；图乙是拓展方案，其实验操作步骤如下：
（ⅰ）挂上托盘和砝码，改变木板的倾角，使质量为M的小车拖着纸带沿木板匀速下滑；
（ⅱ）取下托盘和砝码，测出其总质量为m，让小车沿木板下滑，测出加速度a；
（ⅲ）改变砝码质量和木板倾角，多次测量，通过作图可得到的关系。
①实验获得如图所示的纸带，计数点a、b、c、d、e、f间均有四个点未画出，则在打d点时小车的速度大小_____（保留两位有效数字）；
②需要满足条件的方案是_____（选填“甲”、“乙”或“甲和乙”）；在作图象时，把作为F值的是_____（选填“甲”、“乙”或“甲和乙”）。
【答案】0.18～0.19 甲 甲和乙
【解析】①[1]．打点计时器打点周期
由匀加速直线运动中，平均速度等于中间时刻的瞬时速度可得，在打d点时小车的速度
②[2][3]．在图甲的实验方案中，由托盘和砝码的重力提供拉力，让小车做匀加速直线运动，由牛顿第二定律可得
则
则绳子对小车的拉力
当时，绳子拉力近似等于托盘和砝码的重力。
故甲需要满足。
在图乙的实验方案中，挂上托盘和砝码，小车匀速下滑，设斜面的倾斜角为，斜面和纸带对小车的摩擦力或阻力总和为f，则有
取下托盘和砝码，小车做匀加速直线运动，由牛顿第二定律可得
即
故乙方案中，不需要满足。
在甲乙方案中，均用托盘和砝码的重力mg作为小车匀加速的直线运动的合力及F。
[2020浙江卷7月份选考 T19 7分某同学分别用图甲和图乙的电路测量同一节干电池的电动势和内阻。
(1)在答题纸相应的方框中画出图乙的电路图____________；
(2)某次测量时电流表和电压表的示数如图所示，则电流_____，电压_____；
(3)实验得到如图所示的两条直线，图中直线Ⅰ对应电路是图1_____（选填“甲”或“乙”）；
(4)该电池的电动势_____V（保留三位有效数字），内阻_____（保留两位有效数字）。
【答案】 0.39～0.41 1.29～1.31 乙 1.51～1.54 0.52～0.54
【解析】(1)[1]图乙中，电流表内接和变阻器串联接在电源两端，电压表测路段电压，则图乙对应的电路图为
(2)[2][3]一节干电池的电动势一般约为1.5V，故电压表量程选择0~3V，电流表量程选择0~0.6A，所以量表的读数分别为1.30V（1.29～1.31V均可），0.40A（0.39～0.41A均可）
(3)[4]由闭合电路欧姆定律可得
可得U-I图象的纵轴截距为电源电动势，斜率为电源内阻。图甲中电流表外接，则实验测得的电源内阻
测量值偏大；图乙中电路
测量值偏小，但是由于，故图乙实验测出的内阻误差更小，故图线Ⅰ对应图乙，图线Ⅱ对应的图甲。
(4)[5]图线Ⅱ与纵轴的交点为电源的电动势E=1.52V ；
[6]在图线Ⅰ与横轴的交点为短路电流I=2.86A
由
，此实验原理无误差。
[2020浙江卷7月份选考 T21 12分]小明将如图所示的装置放在水平地面上，该装置由弧形轨道、竖直圆轨道、水平直轨道和倾角的斜轨道平滑连接而成。质量的小滑块从弧形轨道离地高处静止释放。已知，，滑块与轨道和间的动摩擦因数均为，弧形轨道和圆轨道均可视为光滑，忽略空气阻力。
(1)求滑块运动到与圆心O等高的D点时对轨道的压力；
(2)通过计算判断滑块能否冲出斜轨道的末端C点；
(3)若滑下的滑块与静止在水平直轨道上距A点x处的质量为的小滑块相碰，碰后一起运动，动摩擦因数仍为0.25，求它们在轨道上到达的高度h与x之间的关系。（碰撞时间不计，，）
【答案】(1)8N，方向水平向左；(2)不会冲出；(3) （）；（）
【解析】(1)机械能守恒定律
牛顿第二定律
牛顿第三定律
方向水平向左
(2)能在斜轨道上到达的最高点为点，功能关系
得
故不会冲出
(3)滑块运动到距A点x处的速度为v，动能定理
碰撞后的速度为，动量守恒定律
设碰撞后滑块滑到斜轨道的高度为h，动能定理
得
[2020浙江卷7月份选考 T22 10分]如图1所示，在绝缘光滑水平桌面上，以O为原点、水平向右为正方向建立x轴，在区域内存在方向竖直向上的匀强磁场。桌面上有一边长、电阻的正方形线框，当平行于磁场边界的边进入磁场时，在沿x方向的外力F作用下以的速度做匀速运动，直到边进入磁场时撤去外力。若以边进入磁场时作为计时起点，在内磁感应强度B的大小与时间t的关系如图2所示，在内线框始终做匀速运动。
(1)求外力F的大小；
(2)在内存在连续变化的磁场，求磁感应强度B的大小与时间t的关系；
(3)求在内流过导线横截面的电荷量q。
【答案】(1)；(2)；(3)
【解析】(1)由图2可知，则回路电流
安培力
所以外力
(2)匀速出磁场，电流为0，磁通量不变，时，，磁通量，则t时刻，磁通量
解得
(3)电荷量
电荷量
总电荷量
[2020浙江卷7月份选考 T23 10分]某种离子诊断测量简化装置如图所示。竖直平面内存在边界为矩形、方向垂直纸面向外、磁感应强度大小为B的匀强磁场，探测板平行于水平放置，能沿竖直方向缓慢移动且接地。a、b、c三束宽度不计、间距相等的离子束中的离子均以相同速度持续从边界水平射入磁场，b束中的离子在磁场中沿半径为R的四分之一圆弧运动后从下边界竖直向下射出，并打在探测板的右边缘D点。已知每束每秒射入磁场的离子数均为N，离子束间的距离均为，探测板的宽度为，离子质量均为m、电荷量均为q，不计重力及离子间的相互作用。
(1)求离子速度v的大小及c束中的离子射出磁场边界时与H点的距离s；
(2)求探测到三束离子时探测板与边界的最大距离；
(3)若打到探测板上的离子被全部吸收，求离子束对探测板的平均作用力的竖直分量F与板到距离L的关系。
【答案】(1)，0.8R；(2)；(3)当时：；当时：；当时：
【解析】(1)离子在磁场中做圆周运动
得粒子的速度大小
令c束中的离子运动轨迹对应的圆心为O，从磁场边界边的Q点射出，则由几何关系可得
，
(2)a束中的离子运动轨迹对应的圆心为O’，从磁场边界边射出时距离H点的距离为x，由几何关系可得
即a、c束中的离子从同一点Q射出，离开磁场的速度分别于竖直方向的夹角为、，由几何关系可得
探测到三束离子，则c束中离子恰好达到探测板的D点时，探测板与边界的距离最大，
则
(3)a或c束中每个离子动量的竖直分量
当时所有离子都打在探测板上，故单位时间内离子束对探测板的平均作用力
当时， 只有b和c束中离子打在探测板上，则单位时间内离子束对探测板的平均作用力为
当时， 只有b束中离子打在探测板上，则单位时间内离子束对探测板的平均作用力为
2020浙江卷4月份选考
[2019浙江卷4月份选考 T12 3分]如图所示，A、B、C为三个实心小球，A为铁球，B、C为木球．A、B两球分别连在两根弹簧上，C球连接在细线一端，弹簧和细线的下端固定在装水的杯子底部，该水杯置于用绳子悬挂的静止吊篮内．若将挂吊篮的绳子剪断，则剪断的瞬间相对于杯底（不计空气阻力，ρ木＜ρ水＜ρ铁）
A．A球将向上运动，B、C球将向下运动
B．A、B球将向上运动，C球不动
C．A球将向下运动，B球将向上运动，C球不动
D．A球将向上运动，B球将向下运动，C球不动
【答案】D
【解析】开始时A球下的弹簧被压缩，弹力向上；B球下的弹簧被拉长，弹力向下；将挂吊篮的绳子剪断的瞬时，系统的加速度为g，为完全失重状态，此时水对球的浮力也为零，小球的重力也视为零，则A球将在弹力作用下向上运动，B球将在弹力作用下向下运动，C球不动；故选D.
[2019浙江卷4月份选考 T13 3分]用长为1.4m的轻质柔软绝缘细线，拴一质量为1.0×10－2kg、电荷量为2.0×10-8C的小球，细线的上端固定于O点．现加一水平向右的匀强电场，平衡时细线与铅垂线成370，如图所示．现向左拉小球使细线水平且拉直，静止释放，则（sin370=0.6）
A．该匀强电场的场强为3.75×107N/C
B．平衡时细线的拉力为0.17N
C．经过0.5s，小球的速度大小为6.25m/s
D．小球第一次通过O点正下方时，速度大小为7m/s
【答案】C。
【解析】AB．小球在平衡位置时，由受力分析可知：qE=mgtan370，解得，细线的拉力：T=，选项AB错误；
C．小球向左被拉到细线水平且拉直的位置，释放后将沿着电场力和重力的合力方向做匀加速运动，其方向与竖直方向成370角，加速度大小为，则经过0.5s，小球的速度大小为v=at=6.25m/s，选项C正确；
D．小球从水平位置到最低点的过程中，若无能量损失，则由动能定理：，带入数据解得v=7m/s；因小球从水平位置先沿直线运动，然后当细绳被拉直后做圆周运动到达最低点，在绳子被拉直的瞬间有能量的损失，可知到达最低点时的速度小于7m/s，选项D错误．
[2019浙江卷4月份 T15 2分]静止在匀强磁场中的原子核X发生α衰变后变成新原子核Y。已知核X的质量数为A，电荷数为Z，核X、核Y和α粒子的质量分别为mX、mY和mα，α粒子在磁场中运动的半径为R。则（ ）
A．衰变方程可表示为 B．核Y的结合能为
C．核Y在磁场中运动的半径为 D．核Y的动能为
【答案】AC
【解析】A．根据质量数和电荷数守恒可知，衰变方程可表示为
A正确；
B．此反应中放出的总能量为
可知核Y的结合能不等于，B错误；
C．根据半径公式
又
mv=p（动量）
则得
在衰变过程遵守动量守恒，根据动量守恒定律得
则
得半径之比为
则核Y在磁场中运动的半径为
故C正确；
D．两核的动能之比
因
解得
故D错误。
故选AC。
[2019浙江卷4月份 T14 2分]波长为λ1和λ2的两束可见光入射到双缝，在光屏上观察到干涉条纹，其中波长为λ1的光的条纹间距大于波长为λ2的条纹间距．则（下列表述中，脚标“1”和“2”分别代表波长为λ1和λ2的光所对应的物理量）
A．这两束光的光子的动量p1＞p2
B．这两束光从玻璃射向真空时，其临界角C1＞C2
C．这两束光都能使某种金属发生光电效应，则遏止电压U1＞U2
D．这两束光由氢原子从不同激发态跃迁到n＝2能级时产生，则相应激发态的电离能△E1＞△E2
【答案】BD
【解析】
A．根据双峰干涉的条纹间距的表达式可知λ1>λ2，由可知p1
C．光1的频率f1小于光2的频率f2，则这两束光都能使某种金属发生光电效应，则根据可知，遏止电压U1
[2019浙江卷4月份 T16 2分]图1为一列简谐横波在t=0时刻的波形图，P、Q为介质中的两个质点，图2为质点P的振动图象，则
A．t=0.2s时，质点Q沿y轴负方向运动
B．0～0.3s内，质点Q运动的路程为0.3m
C．t=0.5s时，质点Q的加速度小于质点P的加速度
D．t=0.7s时，质点Q距平衡位置的距离小于质点P距平衡位置的距离
【答案】CD
【解析】A．由振动图像可知T=0.4s，t=0时刻质点P向上振动，可知波沿x轴负向传播，则t=0.2s=0.5T时，质点Q沿y轴正方向运动，选项A错误；
B．0.3s=T，因质点Q在开始时不是从平衡位置或者最高点（或最低点）开始振动，可知0～0.3s内，质点Q运动的路程不等于，选项B错误；
C．t=0.5s=1T时，质点P到达最高点，而质点Q经过平衡位置向下运动还没有最低点，则质点Q的加速度小于质点P的加速度，选项C正确；
D．t=0.7s=1T时，质点P到达波谷位置而质点而质点Q还没到达波峰位置，则质点Q距平衡位置的距离小于质点P距平衡位置的距离，选项D正确．
[2019浙江卷4月份 T18 5分]小明想测额定电压为2.5V的小灯泡在不同电压下的电功率的电路．
（1）在实验过程中，调节滑片P，电压表和电流表均有示数但总是调不到零，其原因是的____导线没有连接好（图中用数字标记的小圆点表示接线点，空格中请填写图中的数字，如“7点至8点”）；
（2）正确连好电路，闭合开关，调节滑片P，当电压表的示数达到额定电压时，电流表的指针如图所示，则电流为____A，此时小灯泡的功率为____W
（3）做完实验后小明发现在实验报告上漏写了电压为1.00V时通过小灯泡的电流，但在草稿纸上记录了下列数据，你认为最有可能的是____
A．0.08A B．0.12A C．0.20A
【答案】1点至4点 0.30 0.75 C
【解析】（1）在实验过程中，调节滑片P，电压表和电流表均有示数但总是调不到零，其原因是1点至4点的导线没有连接好，滑动变阻器相当于接成了限流电路；
（2）由表盘刻度可知，电流表读数为0.30A；则灯泡的额定功率：P=IU=0.30×2.5W=0.75W；
（3）若灯泡电阻不变，则由，解得I1=0.12A，考虑到灯泡电阻温度越低时阻值越小，则通过灯泡的电流要大于0.12A，则选项C正确；故选C.
[2019浙江卷4月份 T20 12分]某砂场为提高运输效率，研究砂粒下滑的高度与砂粒在传送带上运动的关系，建立如图所示的物理模型．竖直平面内有一倾角θ=37°的直轨道AB，其下方右侧放置一水平传送带，直轨道末端B与传送带间距可近似为零，但允许砂粒通过．转轮半径R=0.4m、转轴间距L=2m的传送带以恒定的线速度逆时针转动，转轮最低点离地面的高度H=2.2m．现将一小物块放在距离传送带高h处静止释放，假设小物块从直轨道B端运动到达传送带上C点时，速度大小不变，方向变为水平向右．已知小物块与直轨道和传送带间的动摩擦因数均为μ=0.5．（sin37°=0.6）
（1）若h=2.4m，求小物块到达B端时速度的大小；
（2）若小物块落到传送带左侧地面，求h需要满足的条件
（3）改变小物块释放的高度h，小物块从传送带的D点水平向右抛出，求小物块落地点到D点的水平距离x与h的关系式及h需要满足的条件．
【答案】（1）；（2）；（3）
【解析】（1）物块由静止释放到B的过程中：
解得vB=4m/s
（2）左侧离开，D点速度为零时高为h1
解得h
x=vt
可得
为使能在D点水平抛出则：
解得h≥3.6m
[2019浙江卷4月份 T22 10分]如图所示，倾角θ=370、间距l＝0.1m的足够长金属导轨底端接有阻值R=0.1Ω的电阻，质量m=0.1kg的金属棒ab垂直导轨放置，与导轨间的动摩擦因数μ=0.45．建立原点位于底端、方向沿导轨向上的坐标轴x．在0.2m≤x≤0.8m区间有垂直导轨平面向上的匀强磁场．从t=0时刻起，棒ab在沿x轴正方向的外力F作用下从x=0处由静止开始沿斜面向上运动，其速度与位移x满足v=kx（可导出a=kv）k=5s-1．当棒ab运动至x1=0.2m处时，电阻R消耗的电功率P=0.12W，运动至x2=0.8m处时撤去外力F，此后棒ab将继续运动，最终返回至x=0处．棒ab始终保持与导轨垂直，不计其它电阻，求：（提示：可以用F－x图象下的“面积”代表力F做的功
（1）磁感应强度B的大小
（2）外力F随位移x变化的关系式；
（3）在棒ab整个运动过程中，电阻R产生的焦耳热Q．
【答案】（1）；（2）无磁场区间：；有磁场区间：；（3）
【解析】（1）由
E=Blv，
解得
（2）无磁场区间： ，a=5v=25x
有磁场区间：
（3）上升过程中克服安培力做功（梯形面积）
撤去外力后，棒ab上升的最大距离为s，再次进入磁场时的速度为v＇，则：
解得v＇=2m/s
由于
故棒再次进入磁场后做匀速运动；
下降过程中克服安培力做功：
[2019浙江卷4月份选考 T23 10分]有一种质谱仪由静电分析器和磁分析器组成，其简化原理如图所示．左侧静电分析器中有方向指向圆心O、与O点等距离各点的场强大小相同的径向电场，右侧的磁分析器中分布着方向垂直于纸面向外的匀强磁场，其左边界与静电分析器的右边界平行，两者间距近似为零．离子源发出两种速度均为v0、电荷量均为q、质量分别为m和0.5m的正离子束，从M点垂直该点电场方向进入静电分析器．在静电分析器中，质量为m的离子沿半径为r0的四分之一圆弧轨道做匀速圆周运动，从N点水平射出，而质量为0.5m的离子恰好从ON连线的中点P与水平方向成θ角射出，从静电分析器射出的这两束离子垂直磁场方向射入磁分析器中，最后打在放置于磁分析器左边界的探测板上，其中质量为m的离子打在O点正下方的Q点．已知OP=0.5r0，OQ=r0，N、P两点间的电势差，，不计重力和离子间相互作用。
（1）求静电分析器中半径为r0处的电场强度E0和磁分析器中的磁感应强度B的大小；
（2）求质量为0.5m的离子到达探测板上的位置与O点的距离l（用r0表示）；
（3）若磁感应强度在（B—△B）到（B＋△B）之间波动，要在探测板上完全分辨出质量为m和0.5m的两束离子，求的最大值。
【答案】（1），；（2）；（3）0.12
【解析】（1）在静电分析器中，电场力提供向心力，有
解得
离子在磁场中做圆周运动，洛伦兹力提供向心力，有
解得
（2）对离子，由动能定理
解得
离子在磁场中做圆周运动，洛伦兹力提供向心力，则有
解得
距离
解得
（3）恰好能分辨的条件
解得
2018浙江卷11月份选考
[2018浙江卷11月份选考 T11 3分]小明在观察如图所示的沙子堆积时，发现沙子会自然堆积成圆锥体，且在不断堆积过程中，材料相同的沙子自然堆积成的圆锥体的最大底角都是相同的．小明测出这堆沙子的底部周长为31.4m，利用物理知识测得沙子之间的摩擦因数为0.5，估算出这堆沙子的体积最接近（ ）
A．60m3 B．200m3 C．250m3 D．500m3
【答案】A
【解析】沙堆底部周长为31.4m，故圆锥体的底部圆半径为
对锥面上的一粒沙粒分析，当满足（为锥体的底角）时沙粒刚好静止，故
解得圆锥体高
故圆锥体的体积约为
A正确．
[2018浙江卷11月份选考 T13 3分]如图所示为某一游戏的局部简化示意图．D为弹射装置，AB是长为21m的水平轨道，倾斜直轨道BC固定在竖直放置的半径为R=10m的圆形支架上，B为圆形的最低点，轨道AB与BC平滑连接，且在同一竖直平面内．某次游戏中，无动力小车在弹射装置D的作用下，以v0=10m/s的速度滑上轨道AB，并恰好能冲到轨道BC的最高点．已知小车在轨道AB上受到的摩擦力为其重量的0.2倍，轨道BC光滑，则小车从A到C的运动时间是（ ）
A．5s
B．4.8s
C．4.4s
D．3s
【答案】A．
【解析】设小车的质量为m，小车在AB段所匀减速直线运动，加速度，在AB段，根据动能定理可得，解得，故；
小车在BC段，根据机械能守恒可得，解得，过圆形支架的圆心O点作BC的垂线，根据几何知识可得，解得，，故小车在BC上运动的加速度为，故小车在BC段的运动时间为，所以小车运动的总时间为，A正确．
[2018浙江卷11月份选考 T14 2分]处于较高能级的氢原子向较低能级跃迁时，能辐射出a、b两种可见光，a光照射某金属表面时有光电子逸出，b光照射该金属表面时没有光电子逸出，则（ ）
A．以相同的入射角射向一平行玻璃砖，a光的侧移量小于b光的
B．垂直入射到同一单缝衍射装置，a光的衍射中央亮条纹宽度小于b光的
C．a光和b光的频率之比可能是
D．a光子的动量大于b光子的
【答案】BD
【解析】A．根据题意可知a光频率高于b光频率，玻璃砖对a光的折射率大于对b光的折射率，b光的折射率较小，以相同角度斜射到同一玻璃板透过平行表面后，b光的折射角较大，所以b光侧移量小，即a光的侧移量大于b光的，A错误；
B．频率越大，波长越小，通过同一单缝衍射装置时，中央亮条纹宽度越小，B正确；
C．a光的频率大，故频率之比不可能为，C错误；
D．频率越大，波长越小，即，根据可知，D正确。
故选BD。
【点睛】
本题关键是知道光的频率越大，则其波长越小，同一光学器件对其的折射率越大，通过同一单缝衍射装置时中央亮条纹宽度越小。
[2018浙江卷11月份选考 T15 2分]一个铍原子核（）俘获一个核外电子（通常是最靠近原子核的K壳层的电子）后发生衰变，生成一个锂核（ ），并放出一个不带电的质量接近零的中微子νe，人们把这种衰变称为“K俘获”．静止的铍核发生零“K俘获”，其核反应方程为已知铍原子的质量为MBe=7.016929u，锂原子的质量为MLi=7.016004u，1u相当于9.31×102MeV．下列说法正确的是
A．中微子的质量数和电荷数均为零
B．锂核（）获得的动能约为0.86MeV
C．中微子与锂核（）的动量之和等于反应前电子的动量
D．中微子与锂核（）的能量之和等于反应前电子的能量
【答案】AC
【解析】反应方程为，根据质量数和电荷数守恒可知中微子的质量数和电荷数均为零，A正确；根据质能方程，质量减少，为释放的核能，不是锂核获得的动能，B错误；衰变过程中内力远大于外力，故反应前后动量守恒，故中微子与锂核（）的动量之和等于反应前电子的动量，C正确；由于反应过程中存在质量亏损，所以中微子与锂核（）的能量之和小于反应前电子的能量，D错误．
[2018浙江卷11月份选考 T16 2分]如图所示，两种不同材料的弹性细绳在O处连接，M、O和N是该绳上的三个点，OM间距离为7.0m，ON间距离为5.0m。O点上下振动，则形成以O点为波源向左和向右传播的简谐横波Ⅰ和Ⅱ，其中波Ⅱ的波速为1.0m/s。t=0时刻O点处在波谷位置，观察发现5s后此波谷传到M点，此时O点正通过平衡位置向上运动，OM间还有一个波谷。则（ ）
A．波Ⅰ的波长为4m B．N点的振动周期为4s
C．t=3s时，N点恰好处于波谷 D．当M点处于波峰时，N点也一定处于波峰
【答案】BD
【解析】OM之间有两个波谷，即，解得波I的波长为，根据题意可知波I的波速为，故波的周期为，同一波源的频率相同，故N点的振动周期为4s，A错误B正确；波II的波长为，故在t=0时刻N处于平衡位置向下振动，经过3s，即四分之三周期，N点在波峰，C错误；因为MN两点到波源的距离都为其各自波长的，又两者振动周期相同，起振方向相同，所以两者振动步调相同，即当M点处于波峰时，N点也一定处于波峰，D正确．
[2018浙江卷11月份选考 T18 5分]为了比较精确地测定阻值未知的定值电阻Rx，小明设计了如图所示的电路．
（1）实验时，闭合开关S，滑动变阻器的滑片滑至合适位置保持不变，将c点先后与a、b点连接，发现电压表示数变化较大，电流表示数基本不变，则测量时应将c点接________（选填“a点”或“b点”），按此连接测量，测量结果___________（选填“小于”、“等于”或“大于”）Rx的真实值．
（2）根据实验测得的6组数据，在图2中描点，作出了2条图线．你认为正确的是_____（选填“”或“”），并由图线求出电阻Rx=________Ω．（保留两位有效数字）
【答案】a点； 小于； ②； 7.5；
【解析】（1）电压表示数变化较大，说明电流表分压较大，而电流表示数基本不变，说明电压表分流较小，可以忽略，故采用电流表外接法，即c接a点；电压表测量的电压为准确值，但电流表测量的电流为电阻和电压表电流表之和，即电流测量值偏大，根据可得电阻测量值偏小；
（2）因为电压表测量的是被测电阻两端电压，所以当其两端电压为零时，电流也为零，故图线②正确；图像的斜率表示电阻，故；
[2018浙江卷11月份选考 T21 12分]如图所示，在地面上竖直固定了刻度尺和轻质弹簧，弹簧原长时上端与刻度尺上的A点等高．质量m=0.5kg的篮球静止在弹簧正上方，其底端距A点高度h1=1.10m．篮球静止释放，测得第一次撞击弹簧时，弹簧的最大形变量x1=0.15m，第一次反弹至最高点，篮球底端距A点的高度h2=0.873m，篮球多次反弹后静止在弹簧的上端，此时弹簧的形变量x2=0.01m，弹性势能为Ep=0.025J．若篮球运动时受到的空气阻力大小恒定，忽略篮球与弹簧碰撞时的能量损失和篮球的形变，弹簧形变在弹性限度范围内．求：
（1）弹簧的劲度系数；
（2）篮球在运动过程中受到的空气阻力；
（3）篮球在整个运动过程中通过的路程；
（4）篮球在整个运动过程中速度最大的位置．
【答案】（1）500N/m（2）0.5N（3）11.05m（4）0.009m
【解析】（1）球静止在弹簧上，根据共点力平衡条件可得；
（2）球从开始运动到第一次上升到最高点，动能定理，
解得；
（3）球在整个运动过程中总路程s：，解得；
（4）球在首次下落过程中，合力为零处速度最大，速度最大时弹簧形变量为；
则；
在A点下方，离A点
[2018浙江卷11月份选考 T22 分]如图所示，在间距L=0.2m的两光滑平行水平金属导轨间存在方向垂直于纸面（向内为正）的磁场，磁感应强度为分布沿y方向不变，沿x方向如下：
导轨间通过单刀双掷开关S连接恒流源和电容C=1F的未充电的电容器，恒流源可为电路提供恒定电流I=2A，电流方向如图所示．有一质量m=0.1kg的金属棒ab垂直导轨静止放置于x0=0.7m处．开关S掷向1，棒ab从静止开始运动，到达x3=－0.2m处时，开关S掷向2．已知棒ab在运动过程中始终与导轨垂直．求：
（提示：可以用F－x图象下的“面积”代表力F所做的功）
（1）棒ab运动到x1=0.2m时的速度v1；
（2）棒ab运动到x2=－0.1m时的速度v2；
（3）电容器最终所带的电荷量Q．
【答案】（1）2m/s（2）（3）
【解析】（1）安培力，加速度，
速度；
（2）在区间，
安培力，如图所示
安培力做功；
根据动能定理可得，解得；
（3）根据动量定理可得，
电荷量，
在处的速度，
联立解得；
[2018浙江卷11月份选考 T23 10分]小明受回旋加速器的启发，设计了如图1所示的“回旋变速装置”．两相距为d的平行金属栅极板M、N，板M位于x轴上，板N在它的正下方．两板间加上如图2所示的幅值为U0的交变电压，周期．板M上方和板N下方有磁感应强度大小均为B、方向相反的匀强磁场．粒子探测器位于y轴处，仅能探测到垂直射入的带电粒子．有一沿x轴可移动、粒子出射初动能可调节的粒子发射源，沿y轴正方向射出质量为m、电荷量为q（q＞0）的粒子．t=0时刻，发射源在（x，0）位置发射一带电粒子．忽略粒子的重力和其它阻力，粒子在电场中运动的时间不计．
（1）若粒子只经磁场偏转并在y=y0处被探测到，求发射源的位置和粒子的初动能；
（2）若粒子两次进出电场区域后被探测到，求粒子发射源的位置x与被探测到的位置y之间的关系
【答案】（1） ， （2）见解析
【解析】（1）发射源的位置，
粒子的初动能：；
（2）分下面三种情况讨论：
（i）如图1，
由，
和，，
及，
得；
（ii）如图2，
由，
和，
及，
得；
（iii）如图3，
由，
和，
及，
得；
2018浙江卷4月份选考
[2018浙江卷4月份 T12 3分]在城市建设施工中，经常需要确定地下金属管线的位置，如图所示。有一种探测方法是，首先给金属长直管线通上电流，再用可以测量磁场强弱、方向的仪器进行以下操作：①用测量仪在金属管线附近的水平地面上找到磁感应强度最强的某点，记为a；②在a点附近的地面上，找到与a点磁感应强度相同的若干点，将这些点连成直线EF；③在地面上过a点垂直于EF的直线上，找到磁场方向与地面夹角为45 的b、c两点，测得b、c两点距离为L。由此可确定金属管线（ ）
A．平行于EF，深度为
B．平行于EF，深度为L
C．垂直于EF，深度为
D．平行于EF，深度为L
【答案】A
【解析】根据通电直导线产生的磁场特点，距离电流越近，产生的磁场强度越大，则a点距离管线最近，EF上的点均是距离管线最近的点，管线在EF的正下方，与EF平行，。根据安培定则作出管线产生磁场的横截面如图示：
由几何关系可以确定a到管线的距离为，故BCD错误，A正确。
[2018浙江卷4月份 T13 3分]如图所示，一根绳的两端分别固定在两座猴山的A、B处，A、B两点水平距离为16m，竖直距离为2m，A、B间绳长为20m。质量为10kg的猴子抓住套在绳子上的滑环从A处滑到B处。以A点所在水平面为参考平面，猴子在滑行过程中重力势能最小值约为（绳处于拉直状态）（ ）
A． -1.2×103 J B． -7.5×102 J
C． -6.0×102 J D．-2.0×102 J
A．﹣1.2×103J B．﹣7.5×102J C．﹣6.0×102J D．﹣2.0×102J
【答案】B
【解析】由图可知猴子到C点时重力势能最小，∠BCF=∠ECF=θ，所以LBC·sinθ+LAC·sinθ=BD,所以sinθ=BD/L ACB=4/5，即θ=53o。AD=2m，
则ED=AD·tan53o=8/3m，所以FE=20/3m。
FC︰AD=FE︰ED，得FC=5m，
所以AC高度差为7m，再加上猴子自身高度，猴子重心距套环约为0.5m，故猴子重力势能最小约为Ep=-mgh=-750J。选项B正确。
[2018浙江卷4月份 T14 2分]下列说法正确的是（ ）
A．组成原子核的核子越多，原子核越稳定
B．衰变为经过4次α衰，2次β衰变
C．在LC振荡电路中，当电流最大时，线圈两端电势差也最大
D． 在电子的单缝衍射实验中，狭缝变窄，电子动量的不确定量变大
【答案】BD
【解析】比结合能是结合能与核子数之比，比结合能越大，原子核中核子结合得越牢固，原子核越稳定。中等质量的原子核，比结合能最大，组成原子核的核子数越多，它的比结合能不一定越大，选项A错误；由核反应中质量数守恒和电荷数守恒可知，222+4×4+0=238， 86+4×2-1×2=92，选项B正确；在LC振荡电路中，当电流最大时，线圈中磁场能最大，而电场能为零，这时极板间场强为零，电势差为零，即电容器极板间电压为零，C错误；根据不确定关系可知，位置和动量不能同时测定，当狭缝越窄，位置的不确定量减小了，但动量不确定量却增大了，选项D正确。故选BD。
[2018浙江卷4月份 T15 2分]氢原子的能级图如图所示，关于大量氢原子的能级跃迁，下列说法正确的是（可见光的波长范围为4.0×10-7 m—7.6×10-7 m,普朗克常量h=6.6×10-34 J·s，真空中的光速c=3.0×108 m/s）（ ）
A．氢原子从高能级跃迁到基态时，会辐射γ射线
B．氢原子处在n=4能级，会辐射可见光
C．氢原子从高能级向n=3能级跃迁时，辐射的光具有显著的热效应
D．氢原子从高能级向n=2能级跃迁时，辐射的光在同一介质中传播速度最小的光子能量为1.89eV
【答案】BC
【解析】γ射线是原子核处于激发态发生衰变时放出的，氢原子跃迁时辐射的能量远小于γ射线光子能量，不会辐射γ射线．故A错误；
氢原子在n=4能级时会向向n=2能级跃迁时，ΔE=2.55ev，产生的波长为，属于可见光区域，B正确；
氢原子从高能级向n=3能级跃迁时，辐射的光子能量小于可见光的红光能量，发出的光在红外线部分，具有显著的热效应，选项C正确；
氢原子从高能级向n=2能级跃迁时，辐射的光子最小能量为1.89eV，其波长最长，不同波长的光在同一介质中传播速度相同，选项D错误。
[2018浙江卷4月份 T16 2分]两列频率相同、振幅均为A的简谐横波P、Q分别沿+x和-x轴方向在同一介质中传播，两列波的振动方向均沿y轴。某时刻两波的波面如图所示，实线表示P波的波峰、Q波的波谷；虚线表示P波的波谷、Q波的波峰。a、b、c为三个等间距的质点，d为b、c中间的质点。下列判断正确的是（ ）
A．质点a的振幅为2A
B．质点b始终静止不动
C．图示时刻质点c的位移为0
D．图示时刻质点d的振动方向沿-y轴
【答案】CD
【解析】质点a和c是波峰与波谷相遇处，振动减弱，振幅相等则两波振幅差即为零，故a和c此时位移为零，A错，C正确；
经过1/4周期，两列波各自向前传播四分之一波长，P波a处的波谷和Q波在c处的波谷刚好传播到b点，所以b点时波谷与波谷相遇，振幅为2A,为振动加强点，故选项B错误；
图示时刻，d点在P波的平衡位置与波峰之间，振动方向沿y轴的负方向，同时，d点在Q波的波谷与平衡位置之间，振动方向沿y轴的负方向，所以d的合振动方向沿 -y轴，
选项D正确。
[2018浙江卷4月份选考 T20 12分]如图所示，一轨道由半径为2m的四分之一竖直圆弧轨道AB和长度可以调节的水平直轨道BC在B点平滑连接而成。现有一质量为0.2kg的小球从A点无初速度释放，经过圆弧上的B点时，传感器测得轨道所受压力大小为3.6N，小球经过BC段所受阻力为其重力的0.2倍，然后从C点水平飞离轨道，落到水平面上的P点，P、C两点间的高度差为3.2m。小球运动过程中可以视为质点，且不计空气阻力。
（1）求小球运动至B点的速度大小；
（2）求小球在圆弧轨道上克服摩擦力所做的功；
（3）为使小球落点P与B点的水平距离最大，求BC段的长度；
（4）小球落到P点后弹起，与地面多次碰撞后静止。假设小球每次碰撞机械能损失75%，碰撞前后速度方向与地面的夹角相等。求小球从C点飞出后静止所需的时间。
【答案】（1）4m/s（2）2.4J （3）3.36m （4）2.4s
【解析】（1）在B点： 得到：
（2）A至B过程中，由动能定理： 得到：
（3）B至C过程中，由动能定理：
B至P的水平距离：
当 P至B的水平距离最大
（4）C至P时间：
……
[2018浙江卷4月份选考 T23 10分如图所示，在竖直平面内建立xOy坐标系，在0≤x≤0.65m、y≤0.40m范围内存在一具有理想边界，方向垂直直面向内的匀强磁场区域。一边长l=0.10m、质量m=0.02kg、电阻R=0.40的匀质正方形刚性导线框abcd处于图示位置，其中心的坐标为（0，0.65m）。现将线框以初速度v0=2.0m/s水平向右抛出，线框在进入磁场过程中速度保持不变，然后在磁场中运动，最后从磁场右边界离开磁场区域，完成运动全过程。线框在全过程中始终处于xOy平面内，其ab边与x轴保持平行，空气阻力不计。求：
（1）磁感应强度B的大小；
（2）线框在全过程中产生的焦耳热Q；
（3）在全过程中，cb两端的电势差Ucb与线框中心位置的x坐标的函数关系。
【答案】（1）2T （2）0.0375J （3）
【解析】（1）感应电流，受力平衡mg=BIl
进入时的y方向速度vy=2m/s，B=2T
（2）由动量定理：-BlΔq=mv-mv0得到
全过程能量守恒：得到Q=0.0375J
（3）进入磁场前：x≤0.4m，Uab=0
进入磁场过程：0.4m＜x≤0.5m，
在磁场中 0.5m＜x≤0.6m，
出磁场过程 0.6m＜x≤0.7m，
2017浙江卷11月份选考
[2017浙江卷11月份选考 T5 3分]叠放在水平地面上的四个完全相同的排球如图所示，质量均为m，相互接触，球与地面间的动摩擦因数均为μ，则：
A．上方球与下方3个球间均没有弹力
B．下方三个球与水平地面间均没有摩擦力
C．水平地面对下方三个球的支持力均为
D．水平地面对下方三个球的摩擦力均为
【答案】C
【解析】对上方球分析可知，小球受重力和下方球的支持力而处于平衡状态，所以上方球一定与下方球有力的作用，故A错误；下方球由于受上方球斜向下的弹力作用，所以下方球有运动的趋势，故下方球受摩擦力作用，故B错误；对四个球的整体分析，整体受重力和地面的支持力而处于平衡，所以三个小球受支持力大小为4mg，每个小球受支持力为mg，故C正确；三个下方小球受到的是静摩擦力，故不能根据滑动摩擦力公式进行计算，故D错误．故选C．
[2017浙江卷11月份选考 T10 3分]如图所示，质量为60kg的某运动员在做俯卧撑运动，运动过程中可将她的身体视为一根直棒，已知重心在C点，其垂线与脚，两手连线中点间的距离Oa、ob分别为0.9m和0.6m，若她在1min内做了30个俯卧撑，每次肩部上升的距离均为0.4m，则克服重力做功和相应的功率为（ ）
A．430J，7W
B．4300J，70W
C．720J，12W
D．7200J，120W
【答案】B
【解析】设重心上升高度为h，根据几何知识可得，解得h=0.24m，故做一次俯卧撑克服重力做功为mgh=144J，所以一分钟克服重力做功为W=30×144J=4320J，功率约为，故B正确．
[2017浙江卷11月份选考 T16 2分]有两例频率相同、振动方向相同、振幅均为A、传播方向互相垂直的平面波相遇发生干涉．如图所示，图中实绩表示波峰，虚线表示波谷，a为波谷与波谷相遇点，b、c为波峰与波谷相遇点，d为波峰与波峰相遇点，e、g是a、d连线上的两点，其中e为连线的中点，则
A．a、d处的质点振动加强，b、c处的质点振动减弱
B．从图示时刻经过半个周期，e处质点通过的路程为4A
C．从图示时刻经过半个周期，g处质点加速向平衡位置运动
D．从图示时刻经过四分之一周期，d处的质点振幅恰好为零
【答案】ABC
【解析】根据振动加强点的定义分析哪些点是加强点，哪些点为减弱点，画出两列波的波形图判断e、g的运动；振动加强点的振幅始终为两列波振幅之和，不会改变；
振动加强点为波峰与波峰相遇点，波谷与波谷相遇点，振动减弱点，为波谷与波峰相遇点，故a、d处的质点振动加强，b、c处的质点振动减弱，A正确；这两列机械波在水平竖直方向的波形如图所示， e点在这两列波传播半个周期的过程中，都是从平衡位置到波谷，再回到平衡位置，叠加时，波谷振幅为2A，故路程为4A，B正确；由图可知经过半个周期后，g点均为由波谷向平衡位置移动，合力指向平衡位置，故合运动为加速衡位置，C正确；振动加强点的振幅始终为2A，不变，D错误．
[2017浙江卷11月份选考 T18 5分]小明同学在测定一节干电池的电动势和内阻的实验时，为防止电流过大而损坏器材，电路中加了一个保护电阻R0，根据如图所示电路图进行实验时，
（1）电流表量程应选择___________（填“0.6A”或“3A”），保护电阻应选用_______（填“A”或“B”）;
A、定值电阻（阻值10.0Ω，额定功率10w）
B、定值电阻（阻值2.0Ω，额定功率5w）
（2）在一次测量中电压表的指针位置如图2所示，则此时电压为________V
（3）根据实验测得的5组数据画出的U-I图线如图3所示，则干电池的电动势E=______V，内阻r=_____Ω（小数点后保留两位）
【答案】0.6A B 1.21±0.01 1.45±0.01 0.50±0.05
【解析】根据题中所给器材的特点，大致计算下电流的大小，选择合适的电流表，对于选择的保护电阻，一定要注意保护电阻的连入，能使得电流表的读数误差小点；图像的斜率表示，纵截距表示电源电动势，据此分析计算．
（1）因一节干电池电动势只有1.5V，而内阻也就是几欧姆左右，提供的保护电阻最小为2Ω，故电路中产生的电流较小，因此电流表应选择0.6A量程；电流表的最大量程为0.16A，若选用10欧姆的，则电流不超过0.15A，所以量程没有过半，所以选择B较为合适．
（2）电压表应选择3V量程的测量，故读数为1.20V．
（3）图像与纵坐标的交点表示电源电动势，故E=1.45V；图像的斜率表示，故，故r=0.5Ω．
[2017浙江卷（第二次） T21 12分．如图1所示是游乐园的过山车，其局部可简化为如图2所示的示意图，倾角的两平行倾斜轨道BC、DE的下端与水平半圆形轨道CD顺滑连接，倾斜轨道BC的B端高度h=24m，倾斜轨道DE与圆弧EF相切于E点，圆弧EF的圆心O1，水平半圆轨道CD的圆心O2与A点在同一水平面上，DO1的距离L=20m，质量的过山车（包括乘客）从B点自静止滑下，经过水平半圆轨道后，滑上另一倾斜轨道，到达圆弧顶端F时，乘客对座椅的压力为自身重力的0.25倍．已知过山车在BCDE段运动时所受的摩擦力与轨道对过山车的支持力成正比，比例系数，EF段摩擦不计，整个运动过程空气阻力不计．（，）
（1）求过山车过F点时的速度大小；
（2）求从B到F整个运动过程中摩擦力对过山车做的功；
（3）如图过D点时发现圆轨道EF段有故障，为保证乘客安全，立即触发制动装置，使过山车不能到达EF段并保证不再下滑，则过山车受到的摩擦力至少多大？
（1）求过山车过F点时的速度大小
（2）求从B到F整个运动过程中摩擦力对过山车做的功
（3）如图过D点时发现圆轨道EF段有故障，为保证乘客安全，立即触发制动装置，使过山车不能到达EF段并保证不再下滑，则过山车受到的摩擦力至少多大？
【答案】（1）（2）（3）
【解析】（1）由于已知F点乘客受到的支持力，设圆周运动半径为r，根据向心力公式
解得
（2）由动能定理可知从B点到F点，
解得
（3）从D到F过程中
触发制动后恰好能到达E点对应的摩擦力为，则
解得
要使过山车停在倾斜轨道上的摩擦力为，
综合考虑可知
[2017浙江卷（第二次） T23 10分]如图所示，x轴上方存在垂直纸面向外的匀强磁场，坐标原点处有一正离子源，单位时间在xOy平面内发射n0个速率为υ的离子，分布在y轴两侧各为θ的范围内．在x轴上放置长度为L的离子收集板，其右端点距坐标原点的距离为2L，当磁感应强度为B0时，沿y轴正方向入射的离子，恰好打在收集板的右端点．整个装置处于真空中，不计重力，不考虑离子间的碰撞，忽略离子间的相互作用．
（1）求离子的比荷；
（2）若发射的离子被收集板全部收集，求θ的最大值；
（3）假设离子到达x轴时沿x轴均匀分布．当θ=370，磁感应强度在B0 ≤B≤ 3B0的区间取不同值时，求单位时间内收集板收集到的离子数n与磁感应强度B之间的关系（不计离子在磁场中运动的时间）
【答案】（1）（2）（3）时，；时，；时，有
【解析】（1）洛伦兹力提供向心力，故，
圆周运动的半径R=L，解得
（2）和y轴正方向夹角相同的向左和向右的两个粒子，达到x轴位置相同，当粒子恰好达到收集板最左端时，达到最大，轨迹如图1所示，
根据几何关系可知，解得
（3），全部收集到离子时的最小半径为R，如图2，有，
解得
当时，所有粒子均能打到收集板上，有
，恰好收集不到粒子时的半径为，有，即
当时，设，解得
当时，所有粒子都不能打到收集板上，
2017浙江卷4月份选考
[2017浙江卷4月份选考 T13 3分]图中给出某一通关游戏的示意图，安装在轨道AB上可上下移动的弹射器，能水平射出速度大小可调节的弹丸，弹丸射出口在B点的正上方，竖直面内的半圆弧BCD的半径为R=2.0m，直径BD水平且与轨道AB处在同一竖直平面内，小孔P和圆心O连线与水平方向夹角为37 ，游戏要求弹丸垂直于P点圆弧切线方向射入小孔P就能进入下一关.为了能通关，弹射器离B点的高度和弹丸射出的初速度分别是(不计空气阻力)
A． B． C． D．
【答案】A
【解析】由题意可知弹丸从p点射出时的速度方向就是半径OP的方向.即与水平方向成37度夹角，由平抛运动规律知：
解得：
，故A对；BCD错
综上所述本题答案是：A
[2017浙江卷4月份选考 T16 2分]图中给出了用“双缝干涉测量光的波长”实验示意图，双缝和间距为0.80mm，双缝到屏的距离为0.80m，波长为500nm的单色平行光垂直入射到双缝和上，在屏上形成干涉条纹，中心轴线上方第一条亮纹中心位置在处，第三条亮纹中心位置在处，现有1号、2号虫子分别从和出发，以相同速度沿垂直屏方向飞行，1号虫子到达屏后，沿屏直线爬行到，2号虫子到达屏后，沿屏直线爬行到，假定两只虫子爬行速度均为，正确的是：
A．1号虫子运动路程比2号短 B．两只虫子运动的时间差为0.2s
C．两只虫子运动的时间差为1.0s D．已知条件不够，两只虫子运动的时间差无法计算
【答案】AB
【解析】根据双缝干涉相邻亮纹间距公式得出相邻亮条纹间距为0.5mm,则得出p1p2在屏幕上的坐标分别为0.5mm,1.5mm，那么1号虫子从S1到P1的路程为800.9mm，2号虫子从S2到P2的路程为801.1mm，故A正确，
已知路程差为0.2mm可以得出时间差为0.2s，故B正确CD错误．
综上所述本题答案是：AB
[2017浙江卷4月份选考 T17 5分]在研究“平抛运动”实验中，(1)图1是横档条，卡住平抛小球，用铅笔标注小球最高点，确定平抛运动轨迹的方法，坐标原点应选小球在斜槽末端时的_______ ．
A．球心 B．球的上端 C．球的下端
在此实验中，下列说法正确的是________ ．
A．斜槽轨道必须光滑 B．记录的点应适当多一些
C．用光滑曲线把所有的点连接起来D．y轴的方向根据重垂线确定
（2）图2是利用图1装置拍摄小球做平抛运动的频闪照片，由照片可以判断实验操作错误的是____ ．
A．释放小球时初速度不为零 B．释放小球的初始位置不同 C．斜槽末端切线不水平
（3）图3是利用稳定的细水柱显示平抛运动轨迹的装置，其中正确的是_______．
【答案】B BD C B
【解析】（1）题干中指出用铅笔标注小球的最高点作为小球轨迹的记录点.所以坐标原点也应选为球的最高点即球的上端.故选B;
斜槽轨道不必光滑，A错.
记录的点适当多一点，以便更准确的描出平抛轨迹.；B对.
为比较准确地描出小球运动的轨迹.将这些点平滑连接起来，C错，
用中垂线确定Y轴坐标，D对．
故选BD
（2）由图可知，小球做斜抛运动.所以斜槽末端没有水平放置，选C．
（3）竖直管内与大气相通，为外界大气压强，竖直管在水面下保证竖直管上出口处的压强为大气压强，因而另一出水管的上端口处压强与竖直管上出水口处的压强有恒定的压强差，保证另一出水管出水压强恒定，从而水速也恒定，如果竖直管上出口在水面上，则水面上为恒定大气压，因而随水面下降，出水管上口压强降低，出水速度减小，故选B
综上所述本题答案是：(1). B (2). BD (3). C (4). B
[2017浙江卷4月份选考 T18 5分]小明用电学方法测量电线的长度，首先小明测得电线铜芯的直径为1.00mm，估计其长度不超过50m，（已知铜的电阻率为Ω m），现有如下实验器材：①量程为3V、内阻约为3KΩ的电压表；②量程为0.6A、内阻约为0.1Ω的电流表；③阻值为0-2Ω的滑动变阻器；④内阻可忽略，输出电压为3V的电源；⑤阻值为R0=4.30Ω的定值电阻，开关和导线若干小明采用伏安法测量电线电阻，正确连接电路后，调节滑动变阻器，电流表的示数从0开始增加，当示数为0.5A时，电压表示数如图1所示读数为_______V，根据小明测量的信息，图2中P点应该______（选填“接a”、“接b”、 “接c”或“不接”）q点应该______ （选填“接a”、“接b”、“接c”或“不接”），小明测得的电线长度为____________m．
【答案】2.50 接b 接a 31.4
【解析】由图可得电压表量程为3V，最小精度0.1V，有效数字应该保留到0.01V，示数应为2.50V；被测量电阻属于小电阻，电流表应该外接，P点接b，题中要求电流表能从0开始变化，所以采取分压接法，Q点应接a，根据电阻定律 ,以及 代入数据可得长度为31.4m
综上所述本题答案是：(1). 2.50 (2). 接b (3). 接a (4). 31.4
[2017浙江卷4月份选考 T21 12分]图中给出一段“”形单行盘山公路的示意图，弯道1、弯道2可看作两个不同水平面上的圆弧，圆心分别为，弯道中心线半径分别为，弯道2比弯道1高，有一直道与两弯道圆弧相切．质量的汽车通过弯道时做匀速圆周运动，路面对轮胎的最大径向静摩擦力是车重的1.25倍，行驶时要求汽车不打滑．（sin37°=0.6，sin53°=0.8）
（1）求汽车沿弯道1中心线行驶时的最大速度；
（2）汽车以 进入直道，以的恒定功率直线行驶了，进入弯道2，此时速度恰为通过弯道2中心线的最大速度，求直道上除重力以外的阻力对汽车做的功；
（3）汽车从弯道1的A点进入，从同一直径上的B点驶离，有经验的司机会利用路面宽度，用最短时间匀速安全通过弯道，设路宽，求此最短时间（A、B两点都在轨道的中心线上，计算时视汽车为质点 ）．
【答案】（1）（2）（3）
【解析】（1）弯道1的最大速度v1，有：
得
（2）弯道2的最大速度v2，有：
得
直道上由动能定理有：
代入数据可得
（3）由得
可知r增大v增大，r最大，切弧长最小，对应时间最短，所以轨迹设计如下图所示
由图可以得到
代入数据可以得到r’=12.5m
汽车沿着该路线行驶的最大速度
对应的圆心角为
线路长度
最短时间
综上所述本题答案是：（1）（2）（3）
[2017浙江卷4月份选考 T22 10分]间距为的两平行金属导轨由水平部分和倾斜部分平滑连接而成，如图所示,倾角为θ的导轨处于大小为，方向垂直导轨平面向上的匀强磁场区间Ⅰ中，水平导轨上的无磁场区间静止放置一质量为3的“联动双杆”（由两根长为的金属杆，和，用长度为L的刚性绝缘杆连接而成），在“联动双杆”右侧存在大小为，方向垂直导轨平面向上的匀强磁场区间Ⅱ，其长度大于L，质量为，长为的金属杆，从倾斜导轨上端释放，达到匀速后进入水平导轨（无能量损失），杆与“联动双杆”发生碰撞后杆和合在一起形成“联动三杆”，“联动三杆”继续沿水平导轨进入磁场区间Ⅱ并从中滑出，运动过程中，杆、和与导轨始终接触良好，且保持与导轨垂直．已知杆、和电阻均为．不计摩擦阻力和导轨电阻，忽略磁场边界效应．求：
（1）杆在倾斜导轨上匀速运动时的速度大小；
（2）联动三杆进入磁场区间II前的速度大小；
（3）联动三杆滑过磁场区间II产生的焦耳热
【答案】(1) (2) 1.5m/s (3)0.25J
【解析】沿着斜面正交分解，最大速度时重力分力与安培力平衡
(1)感应电动势
电流
安培力
匀速运动条件
代入数据解得：
（2）由动量守恒定律
解得：
（3）进入B2磁场区域，设速度变化大小为,根据动量定理有
解得：
出B2磁场后“联动三杆”的速度为
根据能量守恒求得：
综上所述本题答案是：(1) (2) 1.5m/s (3)0.25J
[2017浙江卷4月份选考 T23 10分]如图所示,在平面内，有一电子源持续不断地沿正方向每秒发射出N个速率均为的电子，形成宽为2b，在轴方向均匀分布且关于轴对称的电子流．电子流沿方向射入一个半径为R，中心位于原点O的圆形匀强磁场区域，磁场方向垂直xOy平面向里，电子经过磁场偏转后均从P点射出，在磁场区域的正下方有一对平行于轴的金属平行板K和A，其中K板与P点的距离为d，中间开有宽度为且关于轴对称的小孔．K板接地，A与K两板间加有正负、大小均可调的电压，穿过K板小孔到达A板的所有电子被收集且导出，从而形成电流．已知，电子质量为m，电荷量为e，忽略电子间相互作用．
（1）求磁感应强度B的大小；
（2）求电子从P点射出时与负轴方向的夹角θ的范围；
（3）当时，每秒经过极板K上的小孔到达极板A的电子数；
（4）画出电流随变化的关系曲线（在答题纸上的方格纸上）．
【答案】（1），（2）60o,（3）（4）
【解析】由题意可以知道是磁聚焦问题，即
（1）轨道半径R=r
根据
解得：
（2）运动轨迹图如下
上端电子从P点射出时与负y轴最大夹角，由几何关系
解得：
同理下端电子从p点射出与负y轴最大夹角也是600
所以电子从P点射出时与负轴方向的夹角θ的范围：
（3）进入小孔的电子速度与y轴间夹角正切值大小为：
解得：
此时对应的能够进入平行板内电子长度为 ，根据几何关系知：
设每秒能到达A板的电子数为n，
则由比例关系知：
解得：
（4）有动能定理得出遏止电压 与负y轴成450角的电子的运动轨迹刚好与A板相切，此时速度为 其逆过程是类平抛运动，达到饱和电流所需要的最小反向电压 或者根据（3）可得饱和电流大小 作图如下：
2016浙江卷10月份选考
[2016浙江卷10月份选考 T13 6分]如图所示质量为m、电荷量为q的带电小球A用绝缘细线悬挂于O点，带有电荷量也为q的小球B固定在O点正下方绝缘柱上.其中O点与小球A的间距为l．O点与小球 B的间距为，当小球A平衡时，悬线与竖直方向夹角，带电小球A、B均可视为点电荷，静电力常量为k，则( )
A．A、B间库仑力大小
B．A、B间库仑力
C．细线拉力大小
D．细线拉力大小
【答案】B
【解析】A的受力如图所示，
几何三角形OAB与力三角形相似，由对应边成比例，则，由余弦定律，则，故B正确．
[2016浙江卷10月份选考 T14 2分]用a、b两种不同波长的光，先后用同一装置做双缝干涉实验，得到两种干涉条纹，其中a光的干涉条纹间距大于b光的条纹间距，则( )
A．a光的波长大于b光的波长
B．a光的频率大于b光的频率
C．在玻璃中，a光的速度等于b光的速度
D．从玻璃射向空气发生全反射时，a光的临界角大于b光的临界角
【答案】AD
【解析】根据双缝干涉的条纹间距公式Δx＝可知，同一实验装置，条纹间距越大，说明波长越长，即频率越小．根据题意，a光的波长长，所以A正确，B错误．频率越小，介质对它的折射率越小，根据n＝可知，在介质中的传播速度越大，即a光在介质中的传播速度要大，所以C错误．根据sin C＝可知，介质的折射率越小，则全反射的临界角越大，所以a光的全反射临界角要大，选项D正确．故选AD.
[2016浙江卷10月份选考 T15 2分]如图为氢原子能级图，氢原子中的电子从n=5能级跃迁到n=2能级可产生a光；从n=4能级跃迁到n=2能级可产生b光．a光和b光的波长分别为和，照射到逸出功为2.29eV的金属钠表面均可产生光电效应，遏止电压分别为和，则:
A．
B．
C．a光的光子能量为2.86eV
D．b光产生的光电子最大初动能Ek=0.26eV
【答案】CD
【解析】AC、氢原子中的电子从n=5跃迁到n=2产生的a光，,氢原子中的电子从n=4跃迁到n=2产生的b光, ,能量越高频率越大，波长越小，则，选项C正确，A错误；
BD、由光电效应方程有频率越高的越大，即，,则B错误、D正确
点睛：电子跃迁释放的能量等于两个能级的能量差值，并结合光电效应方程求遏制电压的大小
[2016浙江卷10月份选考 T18 5分]做“测绘小灯泡的伏安特性曲线”实验，要求采用分压电路，电流表外接．小王的连接如图甲所示，闭合开关S前请老师检查，老师指出图中标示的①、②两根连线有一处错误，错误连线是________(填“①”或“②”)；图中标示的③、④和⑤三根连线有一处错误，错误连线是________(填“③”“④”或“⑤”)．小王正确连线后，闭合开关S前，应将滑动变阻器滑片C移到________处(填“A”或“B”)．闭合开关S，此时电压表读数为______V,缓慢移动滑片C至某一位置时，电流表指针如图乙所示，电流表的示数为________A．
【答案】① ④ A 0 0.32
【解析】本实验的等效电路图如下：
应该采用分压式、外接法，所以①、④两根导线有问题．
实验开始时为了保证实验仪器的正常使用，需要将C拨到最左端，即A处，开关闭合后，电压表读数为0 V．
电流表的量程应为0.6A，图乙中电流表的读数为0.32 A(不需要估读)．
[2016浙江卷10月份选考 T23 20分]如图所示，在x轴的上方存在垂直纸面向里，磁感应强度大小为B0的匀强磁场。位于x轴下方的离子源C发射质量为m、电荷量为q的一束负离子，其初速度大小范围，这束离子经电势差的电场加速后，从小孔O（坐标原点）垂直x轴并垂直磁场射入磁场区域，最后打到x轴上。在x轴上2a~3a区间水平固定放置一探测板（），假设每秒射入磁场的离子总数为N0，打到x轴上的离子数均匀分布（离子重力不计）。
(1)求离子束从小孔O射入磁场后打到x轴的区间；
(2)调整磁感应强度的大小，可使速度最大的离子恰好打在探测板右端，求此时的磁感应强度大小B1；
(3)保持磁感应强度B1不变，求每秒打在探测板上的离子数N；若打在板上的离子80%被吸收，20%被反向弹回，弹回速度大小为打板前速度大小的0.6倍，求探测板受到的作用力大小。
【答案】(1)；(2)；(3)
【解析】(1)对于初速度为0的离子，根据动能定理
解得
在磁场中洛伦兹力提供向心力，所以此情况下离子在磁场中运动轨迹的半径
恰好打在x＝2a的位置；
对于初速度为的离子，根据动能定理
解得
在磁场中洛仑兹力提供向心力，所以此情况下离子在磁场中运动轨迹的半径
恰好打在x＝4a的位置。
故离子束从小孔O射入磁场打在x轴上的区间为[2a，4a]
(2)由(1)问计算可知，速度最大的离子以进入磁场，离子恰好打在探测板右端，则离子在磁场中运动轨迹的半径
在磁场中
计算可得
(3)对初速度为0的离子，经过电场加速后，以速度进入磁场，在磁场中有
解得
则在磁感应强度为B1时，离子打在x轴上的区间为[1.5a，3a]，则每秒打在探测板上的离子数为
对打探测板最左端（x＝2a）的离子，轨道半径为a，则离子在磁场中
计算可得
打到x轴上的离子均匀分布，所以打在探测板上的离子的平均速度为
由动量定理可得
解得单位时间内探测板受到的作用力
2016浙江卷
[2016浙江卷 T4 6分]如图所示为一种常见的身高体重测量仪．测量仪顶部向下发射波速为v的超声波，超声波经反射后返回，被测量仪接收，测量仪记录发射和接收的时间间隔．质量为M0的测重台置于压力传感器上，传感器输出电压与作用在其上的压力成正比．当测重台没有站人时，测量仪记录的时间间隔为t0，输出电压为U0，某同学站上测重台，测量仪记录的时间间隔为t，输出电压为U．该同学的身高和质量分别为
A．v(t0-t)， B．v(t0-t)，
C．v(t0-t)， D．v(t0-t)，
【答案】D。
【解析】当测重台没有站人时，2x=vt0；站人时，2（x–h）=vt；解得h=v（t0–t）；无人站立时：U0=KM0g；有人时，U=k（M0g+mg），解得：；故选D．
[2016浙江卷 T5 6分如图所示为一滑草场．某条滑道由上下两段高均为h，与水平面倾角分别为45°和37°的滑道组成，滑草车与草地之间的动摩擦因数为．质量为m的载人滑草车从坡顶由静止开始自由下滑，经过上、下两段滑道后，最后恰好静止于滑道的底端（不计滑草车在两段滑道交接处的能量损失，，）．则
A．动摩擦因数
B．载人滑草车最大速度为
C．载人滑草车克服摩擦力做功为mgh
D．载人滑草车在下段滑道上的加速度大小为
【答案】AB
【解析】A．由动能定理可知
解得
选项A正确；
B．对前一段滑道，根据动能定理有
解得
则选项B正确；
C．载人滑草车克服摩擦力做功为2mgh，选项C错误；
D．载人滑草车在下段滑道上的加速度大小为
选项D错误；
故选AB。
[2016浙江卷 T7 6分]（多选）如图所示为赛车场的一个水平“梨形”赛道，两个弯道分别为半径R=90 m的大圆弧和r=40 m的小圆弧，直道与弯道相切．大、小圆弧圆心O、O′距离L=100 m．赛车沿弯道路线行驶时，路面对轮胎的最大径向静摩擦力是赛车重力的2.25倍．假设赛车在直道上做匀变速直线运动，在弯道上做匀速圆周运动，要使赛车不打滑，绕赛道一圈时间最短(发动机功率足够大，重力加速度g=10 m/s2，π=3.14)，则赛车( )
A．在绕过小圆弧弯道后加速
B．在大圆弧弯道上的速率为45 m/s
C．在直道上的加速度大小为5.63 m/s2
D．通过小圆弧弯道的时间为5.85 s
【答案】AB
【解析】设经过大圆弧的速度为v，经过大圆弧时由最大静摩擦力提供向心力，由可知，代入数据解得：，故B正确；设经过小圆弧的速度为v0，经过小圆弧时由最大静摩擦力提供向心力，由可知，代入数据解得：，由几何关系可得直道的长度为：再由代入数据解得：a=6．50m/s，故C错误；设R与OO'的夹角为α，由几何关系可得：，，小圆弧的圆心角为：120°，经过小圆弧弯道的时间为，故D错误．在弯道上做匀速圆周运动，赛车不打滑，绕赛道一圈时间最短，则在弯道上都由最大静摩擦力提供向心力，速度最大，由BC分析可知，在绕过小圆弧弯道后
同课章节目录
