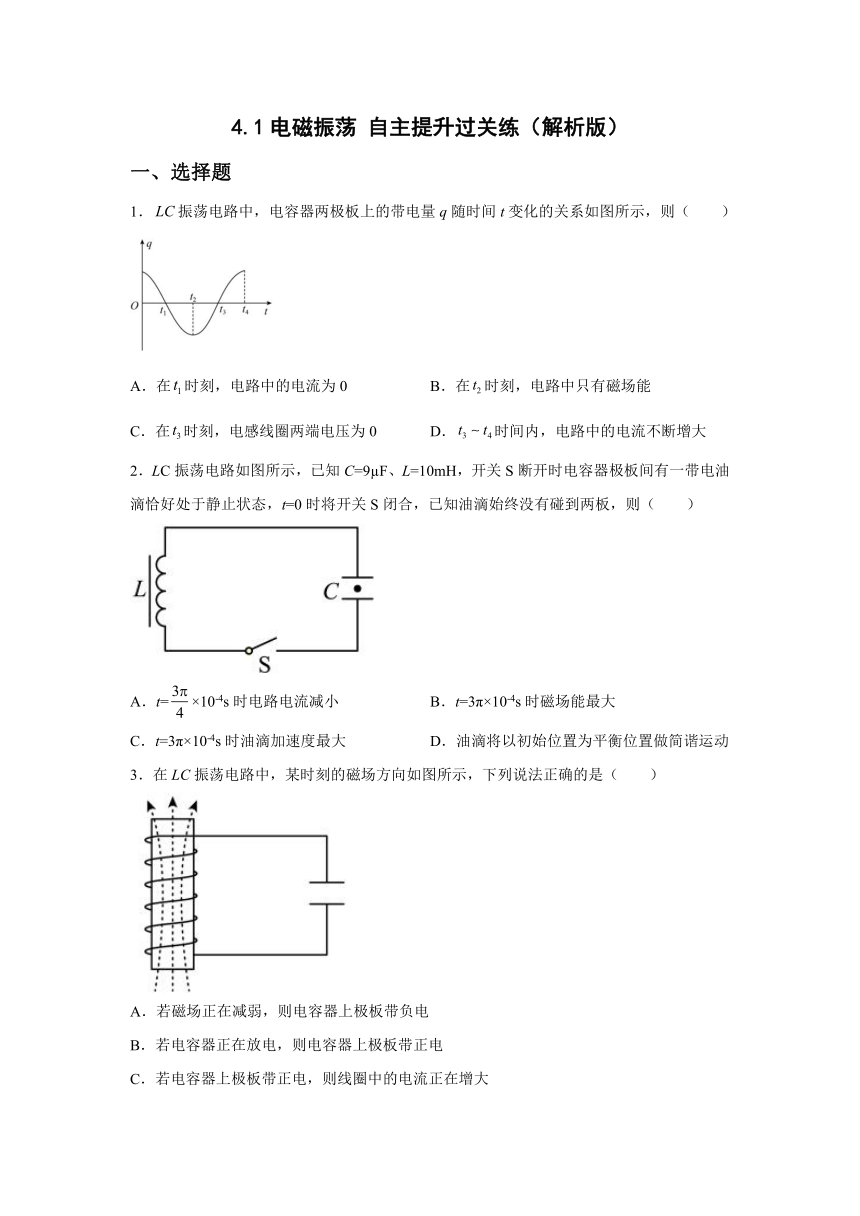

4.1电磁振荡 自主提升过关练(解析版)
一、选择题
1.振荡电路中,电容器两极板上的带电量q随时间t变化的关系如图所示,则(  )
A.在时刻,电路中的电流为0 B.在时刻,电路中只有磁场能
C.在时刻,电感线圈两端电压为0 D.时间内,电路中的电流不断增大
2.LC振荡电路如图所示,已知C=9 F、L=10mH,开关S断开时电容器极板间有一带电油滴恰好处于静止状态,t=0时将开关S闭合,已知油滴始终没有碰到两板,则(  )
A.t=×10-4s时电路电流减小 B.t=3π×10-4s时磁场能最大
C.t=3π×10-4s时油滴加速度最大 D.油滴将以初始位置为平衡位置做简谐运动
3.在LC振荡电路中,某时刻的磁场方向如图所示,下列说法正确的是(  )
A.若磁场正在减弱,则电容器上极板带负电
B.若电容器正在放电,则电容器上极板带正电
C.若电容器上极板带正电,则线圈中的电流正在增大
D.若在电容器极板间插入电介质,则电路的振荡频率会减小

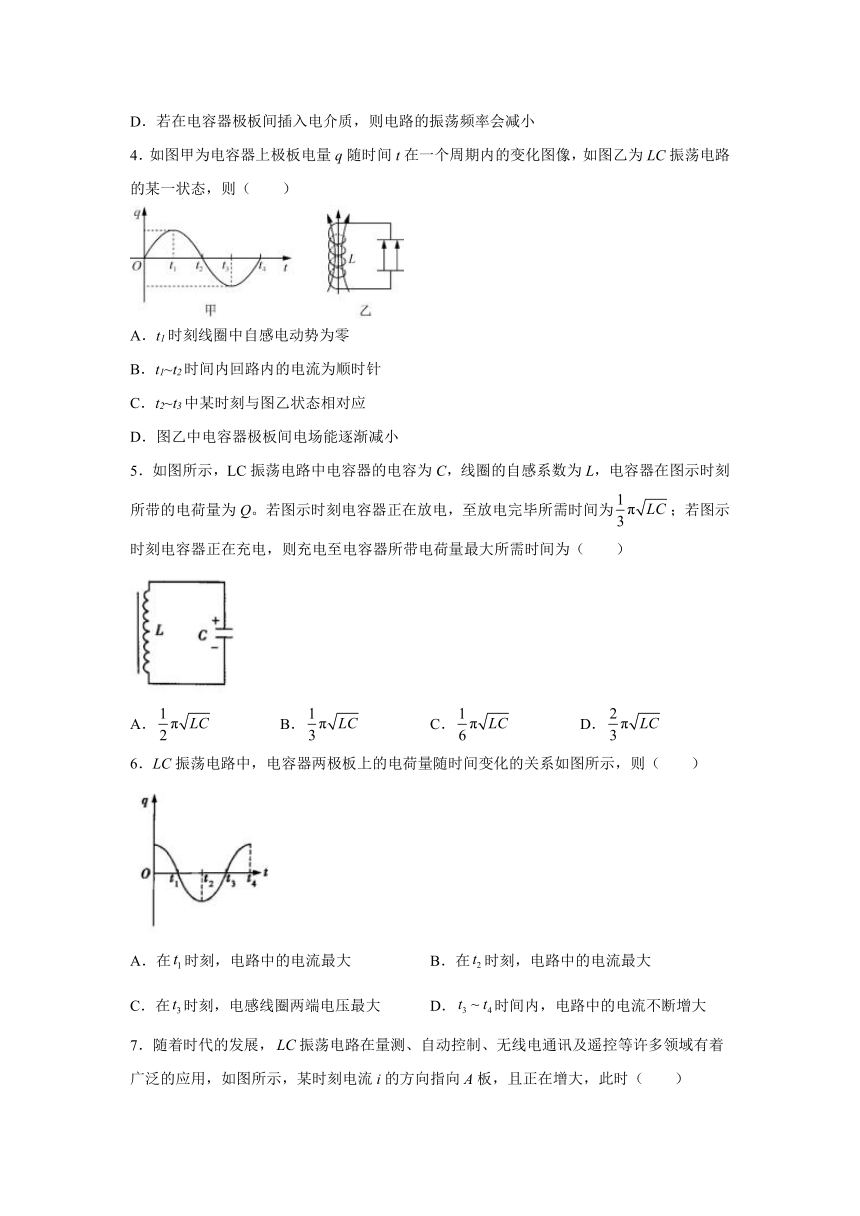

4.如图甲为电容器上极板电量q随时间t在一个周期内的变化图像,如图乙为LC振荡电路的某一状态,则(  )
A.t1时刻线圈中自感电动势为零
B.t1~t2时间内回路内的电流为顺时针
C.t2~t3中某时刻与图乙状态相对应
D.图乙中电容器极板间电场能逐渐减小
5.如图所示,LC振荡电路中电容器的电容为C,线圈的自感系数为L,电容器在图示时刻所带的电荷量为Q。若图示时刻电容器正在放电,至放电完毕所需时间为;若图示时刻电容器正在充电,则充电至电容器所带电荷量最大所需时间为(  )
A. B. C. D.
6.LC振荡电路中,电容器两极板上的电荷量随时间变化的关系如图所示,则(  )
A.在时刻,电路中的电流最大 B.在时刻,电路中的电流最大
C.在时刻,电感线圈两端电压最大 D.时间内,电路中的电流不断增大

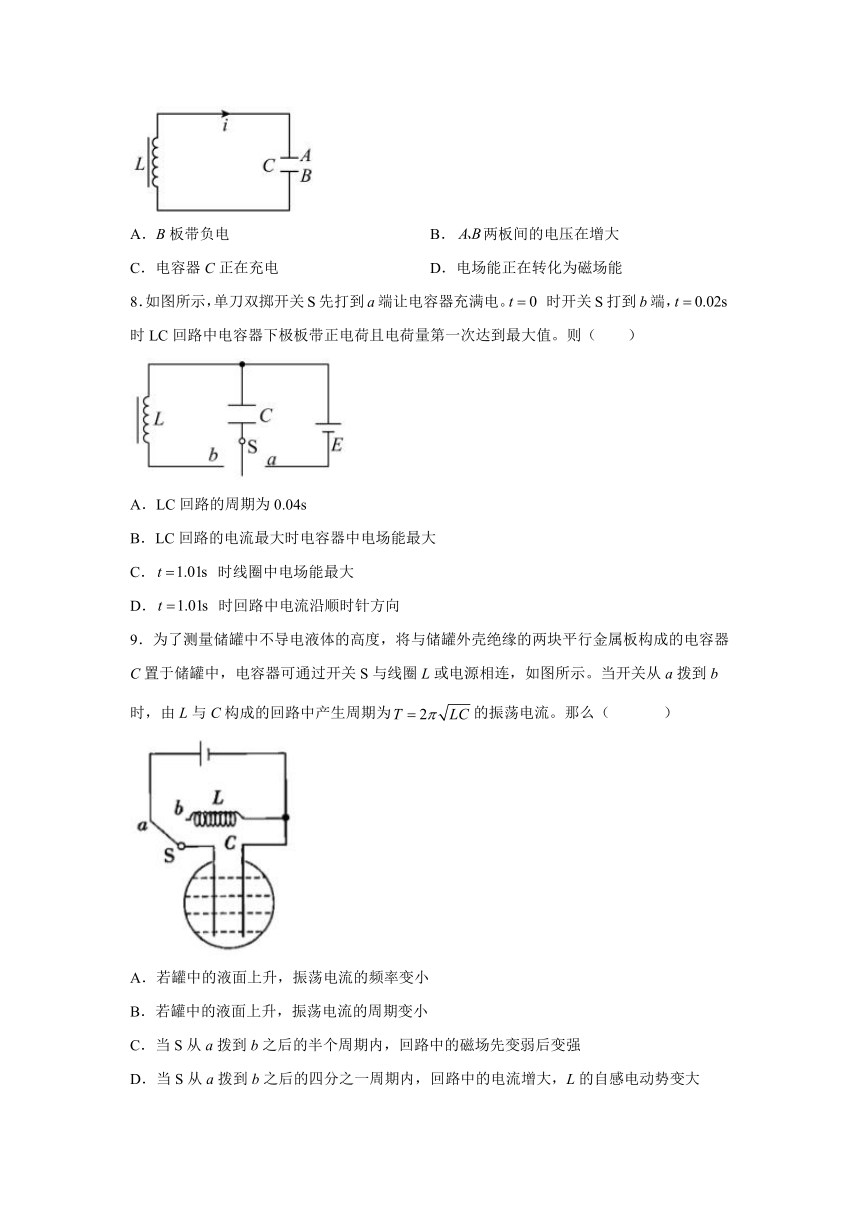

7.随着时代的发展,振荡电路在量测、自动控制、无线电通讯及遥控等许多领域有着广泛的应用,如图所示,某时刻电流i的方向指向A板,且正在增大,此时(  )
A.B板带负电 B.两板间的电压在增大
C.电容器C正在充电 D.电场能正在转化为磁场能
8.如图所示,单刀双掷开关S先打到a端让电容器充满电。 时开关S打到b端, 时LC回路中电容器下极板带正电荷且电荷量第一次达到最大值。则(  )
A.LC回路的周期为0.04s
B.LC回路的电流最大时电容器中电场能最大
C. 时线圈中电场能最大
D. 时回路中电流沿顺时针方向
9.为了测量储罐中不导电液体的高度,将与储罐外壳绝缘的两块平行金属板构成的电容器C置于储罐中,电容器可通过开关S与线圈L或电源相连,如图所示。当开关从a拨到b时,由L与C构成的回路中产生周期为的振荡电流。那么( )
A.若罐中的液面上升,振荡电流的频率变小
B.若罐中的液面上升,振荡电流的周期变小
C.当S从a拨到b之后的半个周期内,回路中的磁场先变弱后变强
D.当S从a拨到b之后的四分之一周期内,回路中的电流增大,L的自感电动势变大

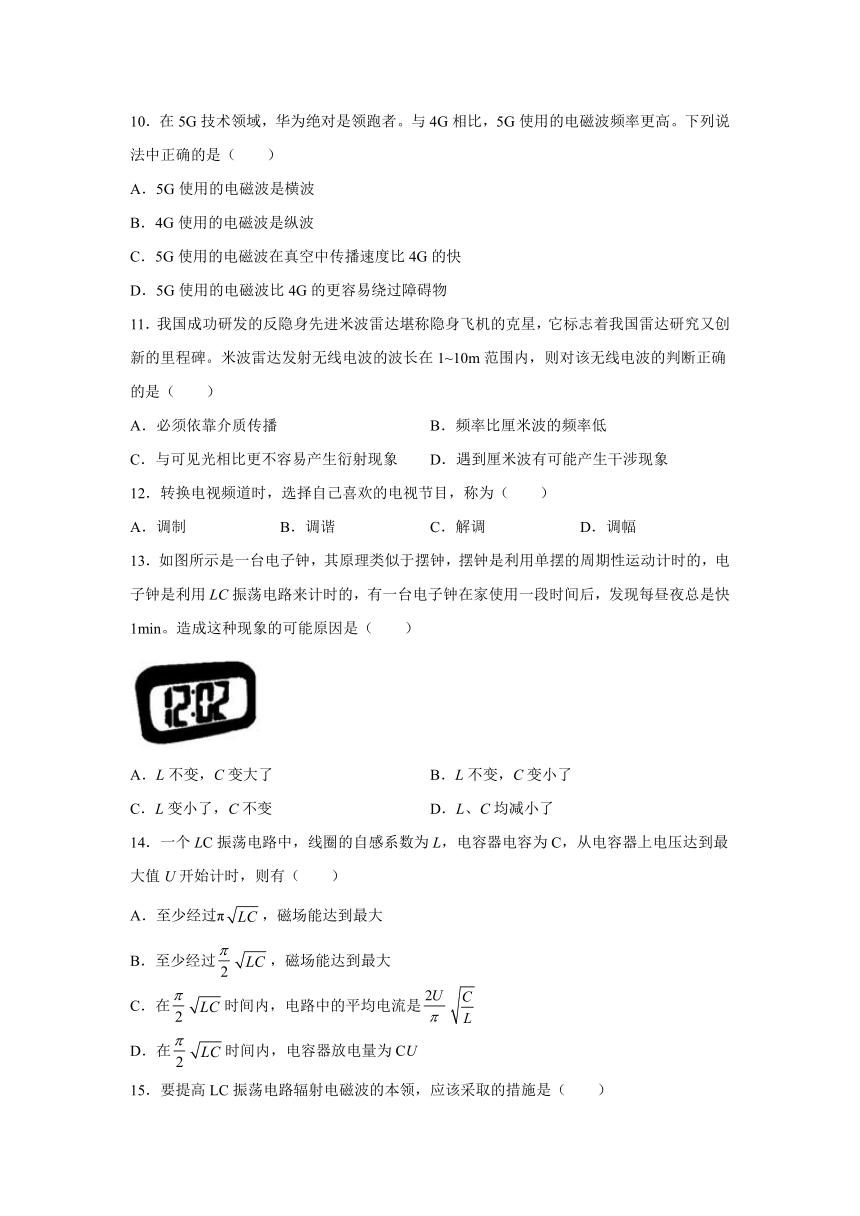

10.在5G技术领域,华为绝对是领跑者。与4G相比,5G使用的电磁波频率更高。下列说法中正确的是(  )
A.5G使用的电磁波是横波
B.4G使用的电磁波是纵波
C.5G使用的电磁波在真空中传播速度比4G的快
D.5G使用的电磁波比4G的更容易绕过障碍物
11.我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星,它标志着我国雷达研究又创新的里程碑。米波雷达发射无线电波的波长在1~10m范围内,则对该无线电波的判断正确的是(  )
A.必须依靠介质传播 B.频率比厘米波的频率低
C.与可见光相比更不容易产生衍射现象 D.遇到厘米波有可能产生干涉现象
12.转换电视频道时,选择自己喜欢的电视节目,称为(  )
A.调制 B.调谐 C.解调 D.调幅
13.如图所示是一台电子钟,其原理类似于摆钟,摆钟是利用单摆的周期性运动计时的,电子钟是利用LC振荡电路来计时的,有一台电子钟在家使用一段时间后,发现每昼夜总是快1min。造成这种现象的可能原因是(  )
A.L不变,C变大了 B.L不变,C变小了
C.L变小了,C不变 D.L、C均减小了
14.一个LC振荡电路中,线圈的自感系数为L,电容器电容为C,从电容器上电压达到最大值U开始计时,则有(  )
A.至少经过π,磁场能达到最大
B.至少经过,磁场能达到最大
C.在时间内,电路中的平均电流是
D.在时间内,电容器放电量为CU

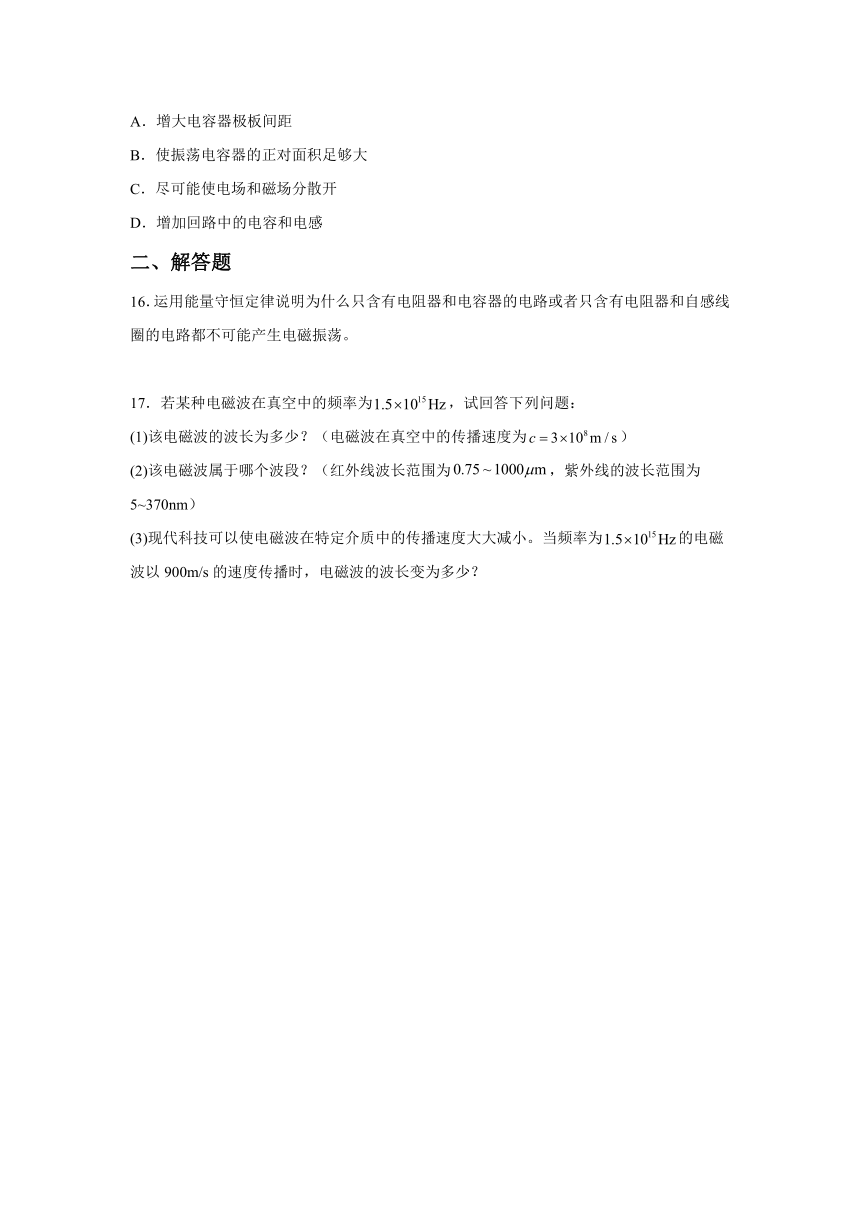

15.要提高LC振荡电路辐射电磁波的本领,应该采取的措施是(  )
A.增大电容器极板间距
B.使振荡电容器的正对面积足够大
C.尽可能使电场和磁场分散开
D.增加回路中的电容和电感
二、解答题
16.运用能量守恒定律说明为什么只含有电阻器和电容器的电路或者只含有电阻器和自感线圈的电路都不可能产生电磁振荡。
17.若某种电磁波在真空中的频率为,试回答下列问题:
(1)该电磁波的波长为多少?(电磁波在真空中的传播速度为)
(2)该电磁波属于哪个波段?(红外线波长范围为,紫外线的波长范围为5~370nm)
(3)现代科技可以使电磁波在特定介质中的传播速度大大减小。当频率为的电磁波以900m/s的速度传播时,电磁波的波长变为多少?
试卷第页,共页
参考答案:
1.C
【解析】
A.由图可知在t1时刻,电容器极板上的电荷量为零,根据电磁振荡的特点可知,t1时刻是电容器放电结束的时刻,电路中的电流最大,故A错误;
B.由图可知,在t2时刻,电容器极板上的电荷量最大,电路中只有电场能,故B错误;
C.由图可知在t3时刻,电容器极板上的电荷量为零,是电容器放电结束的时刻,电感线圈两端电压为零,故C正确;
D.由图可知在t3~t4时间内,电容器极板上的电荷逐渐增加,电容器充电,电路中的电流不断减小,故D错误。
故选C。
2.C
【解析】
A.回路的振荡周期
t=0至t=×10-4s时刻,电容器处于放电过程,电路中的电流逐渐增大,所以A错误;
B. t=3π×10-4s时,刚好半个周期,电容器反向充电完毕,两极板电荷量最大,磁场能最小,所以B错误;
C .t=3π×10-4s时,刚好半个周期,电容器反向充电完毕,两极板电荷量最大,电场强度最大,则油滴的电场力最大并且电场力方向向下,有
开始时有
解得
所以其加速度最大,则C正确;
D.根据题意可知,油滴带负电,一个周期内,油滴的合外力方向始终竖直向下,所以油滴始终朝下极板方向做变加速直线运动,则D错误;
故选C。
3.D
【解析】
A.若磁场正在减弱,由楞次定律可得线圈上端为正极,则电容器上极带正电,处于充电状态。故A错误;
B.若电容器正在放电。由安培定则可得电容器上极带负电,故B错误;
C.若电容器上极板带正电,说明电容器在充电,磁场能转化为电场能,则线圈中电流应该减小,故C错误;
D.若在电容器板间插入电介质,电容器的电容C增大,振荡频率可知,荡频率会减小,故D正确。
故选D。
4.C
【解析】
A.在t1时刻,上极板电量q达到最大值,电流达到最小值,电流变化率达到最大,此时自感电动势达到最大,选项A错误;
B.t1~t2时间内,上极板电量为正,且减小,回路内的电流为逆时针,选项B错误;
C.t2~t3中,上极板电量为负,下极板电量为正,由于上极板负电量不断增大,线圈电流为逆时针,而电量增加的越来越慢,故电流减小,由右手定则可得磁场方向线上,选项C正确;
D.图乙过程可以对应t2~t3过程,此过程电容电量增大,极板间电场能逐渐增大。
故选C。
5.C
【解析】
LC振荡电路在一个周期内电容器会充电两次、放电两次,每次充电或放电的时间均为
根据题意,电容器所带的电荷量由Q减小到零所需时间为
说明电容器所带的电荷量由最大放电到Q所需时间为
则电容器所带电荷量由Q充电至最大所需时间同样为
故选C。
6.A
【解析】
【详解】
A.在时刻,极板上的电荷量为零,此时电容器放电完毕,电路中的电流最大,故A正确;
B.在时刻,极板上的电荷量最大,电路中的电流为零,故B错误;
C.在时刻,极板上的电荷量为零,此时电路中电流最大,电流的变化率为零,电感线圈两端电压为零,故C错误;
D.时间内,极板上的电荷量不断增大,电路中的电流不断减小,故D错误。
故选A。
7.D
【解析】
某时刻电流i的方向指向A板,且正在增大,知电容器正在放电,所以B板带正电,电容器上的电荷量正在减小,由
可知,两板间的电压在减小,电场能正在转化为磁场能。故D正确。
故选D。
8.A
【解析】
A.在一个周期内,电容器充电两次,放电两次,t=0.02s时LC回路中电容器下极板带正电荷且电荷量第一次达到最大值,此时充放电一次,则周期为0.04s,故A正确。
B.根据LC振荡电路的充放电规律可知,放电完毕时,回路中电流最大,磁场能最大,电场能最小,故B错误。
CD.根据
此时电容器逆时针放电结束,回路中逆时针的电流最大,磁场能最大,电场能最小,故CD错误。
故选A。
9.A
【解析】
AB.两块平行金属板构成的电容器中间的不导电液体是一种电介质,液体的高度升高,相当于插入的电介质增多,电容增大,根据可知,电容增大时,振荡电流的周期增大,则频率减小,故A正确,B错误;
C.在S从a拨到b之后的半个周期内,刚开始电容器作为电源放电,线圈中产生逐渐增大的电流,此时磁场增强,放电完毕后,电路中电流最大,此后电路中电流逐渐减小,电容器充电,磁场变弱,故C错误;
D.在S从a拨到b之后的四分之一个周期内,回路中的电流先逐渐增大,但电流变化越来越慢,故L的自感电动势变小,故D错误。
故选A。
10.A
【解析】
AB.电磁场从发生区域由近及远的传播称为电磁波,其传播方向与电场方向、磁场方向均是垂直的关系,故电磁波是横波,故A正确,B错误;
C.任何电磁波在真空中的传播速度都是光速。故C错误;
D.5G使用的电磁波频率大,波长短,不容易绕过障碍物。故D错误。
故选A。
11.B
【解析】
A.无线电波是电磁波,电磁波的传播不需要介质,选项A错误;
B.由知,波长越长频率越低,所以米波频率比厘米波的频率低,选项B正确;
C.波长越长越容易产生衍射现象,该无线电波的波长远大于可见光的波长,所以与可见光相比该无线电波更容易产生衍射现象,选项C错误;
D.产生干涉现象的条件是两列波频率相同,米波和厘米波的波长不同,频率也不同,所以不能产生干涉现象,选项D错误。
故选B。
12.B
【解析】
我们在选择电视节目时是调谐。改变电路的固有频率,使它跟要接收的电磁波的频率相同,这个电磁波在调谐电路里激起较强的感应电流,于是就选出了相应的电视节目。故B正确ACD错误。
故选B。
13.BCD
【解析】
钟走得偏快了是因为钟的LC振荡电路频率变大,周期变短,根据
可知B、C、D正确,A错误。
故选BCD。
14.BCD
【解析】
LC振荡电路周期
T=2π
电容器电压最大时,开始放电,至少经时间,放电结束,此时电容器电荷量为零,电路中电流最大,磁场最强,磁场能最大。因为
Q=CU
所以电容器放电量
Q=CU

I=
所以
I=
故选BCD。
15.AC
【解析】
ABD.由f=可知,当增大电容器极板间的距离时,C变小,f增大,使电容器正对面积变大,C变大,f变小,增大回路中的L、C则f变小,故A正确,BD错误。
C.要提高LC振荡电路辐射电磁波的本领,应从两个方面考虑,一是提高振荡频率,二是使电磁场尽可能地分散开,故C正确。
故选AC。
16.见解析
【解析】
在电路中,电荷和电流以及与之相联系的电场和磁场周期性地变化,同时相应的电场能和磁场能在储能元件中不断转换的现象,如果只由电阻器和电容器的电路组成的电路中,电流的大小和方向周期性变化,电容器极板上的电荷也周期性地变化,相应的电容内储存的电场能和电感内储存的磁场能不断相互转换,由于开始时储存的电场能或磁场能既无损耗又无电源补充能量,电流和电荷的振幅都不会衰减,而今只有电阻和电容的电路或者只含有电阻器和自感线圈的电路,那么不会出现电场能和磁场能相互转化,因此不可能产生电磁振荡。
17.(1);(2)紫外线波段;(3)
【解析】
(1)由波速公式得
(2)该电磁波属于紫外线波段。
(3)由得
