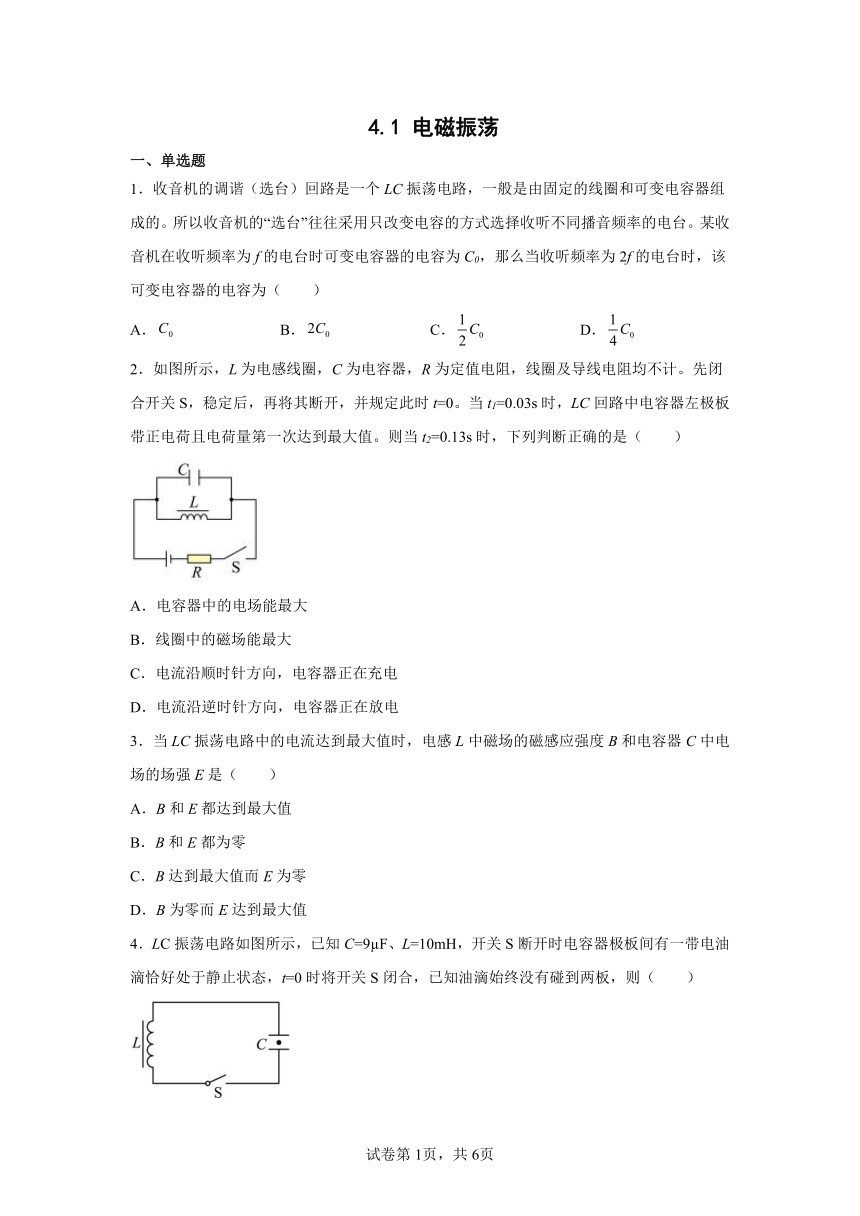

4.1 电磁振荡
一、单选题
1．收音机的调谐（选台）回路是一个LC振荡电路，一般是由固定的线圈和可变电容器组成的。所以收音机的“选台”往往采用只改变电容的方式选择收听不同播音频率的电台。某收音机在收听频率为f的电台时可变电容器的电容为C0，那么当收听频率为2f的电台时，该可变电容器的电容为（ ）
A． B． C． D．
2．如图所示，L为电感线圈，C为电容器，R为定值电阻，线圈及导线电阻均不计。先闭合开关S，稳定后，再将其断开，并规定此时t=0。当t1=0.03s时，LC回路中电容器左极板带正电荷且电荷量第一次达到最大值。则当t2=0.13s时，下列判断正确的是（ ）
A．电容器中的电场能最大
B．线圈中的磁场能最大
C．电流沿顺时针方向，电容器正在充电
D．电流沿逆时针方向，电容器正在放电
3．当LC振荡电路中的电流达到最大值时，电感L中磁场的磁感应强度B和电容器C中电场的场强E是（ ）
A．B和E都达到最大值
B．B和E都为零
C．B达到最大值而E为零
D．B为零而E达到最大值
4．LC振荡电路如图所示，已知C=9 F、L=10mH，开关S断开时电容器极板间有一带电油滴恰好处于静止状态，t=0时将开关S闭合，已知油滴始终没有碰到两板，则（ ）
A．t=×10-4s时电路电流减小 B．t=3π×10-4s时磁场能最大
C．t=3π×10-4s时油滴加速度最大 D．油滴将以初始位置为平衡位置做简谐运动
5．LC振荡电路中，某时刻线圈的磁场方向如图所示，则下列说法中错误的是（ ）
A．若线圈的磁场正在减弱，则电容器上极板带正电
B．若电容器正在充电，则电容器下极板带正电
C．若电容器上极板带正电，则线圈中的电流正在增大
D．若电容器正在放电，则线圈的自感电动势正在阻碍电流增大
6．在如图所示的LC振荡电路中，已知某时刻电流i的方向指向A板，且正在增大，下列说法正确的是（ ）
A．A板带正电
B．A、B两板间的电压在增大
C．电容器C正在放电
D．磁场能正在转化为电场能

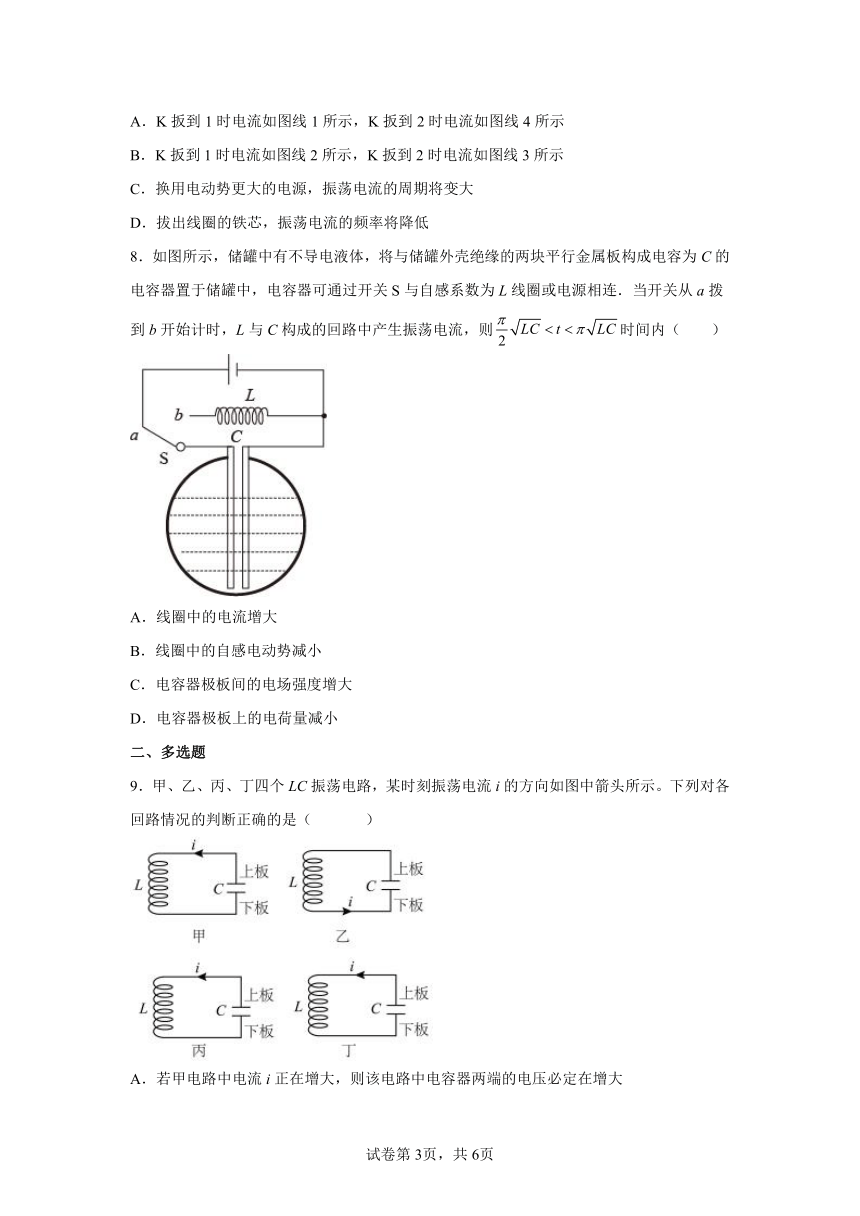

7．如图甲所示电路中，把开关K扳到1，电源对电容器充电，待充电完毕，把开关K扳到2，电容器与带铁芯的线圈L组成的振荡电路中产生振荡电流，电流传感器能实时显示流过电容器的电流，电流向下流过传感器的方向为正方向。如图乙所示的1、2、3、4是某同学绘制的四种电流随时间变化的图像。下列说法正确的是（ ）
A．K扳到1时电流如图线1所示，K扳到2时电流如图线4所示
B．K扳到1时电流如图线2所示，K扳到2时电流如图线3所示
C．换用电动势更大的电源，振荡电流的周期将变大
D．拔出线圈的铁芯，振荡电流的频率将降低
8．如图所示，储罐中有不导电液体，将与储罐外壳绝缘的两块平行金属板构成电容为C的电容器置于储罐中，电容器可通过开关S与自感系数为L线圈或电源相连．当开关从a拨到b开始计时，L与C构成的回路中产生振荡电流，则时间内（ ）
A．线圈中的电流增大
B．线圈中的自感电动势减小
C．电容器极板间的电场强度增大
D．电容器极板上的电荷量减小
二、多选题
9．甲、乙、丙、丁四个LC振荡电路，某时刻振荡电流i的方向如图中箭头所示。下列对各回路情况的判断正确的是（ ）
A．若甲电路中电流i正在增大，则该电路中电容器两端的电压必定在增大
B．若乙电路中电流i正在增大，则该电路中电容器的电场方向必定向下
C．若丙电路中电流i正在减小，则该电路中线圈周围的磁场必定在增强
D．若丁电路中电流i正在减小，则该电路中电容器的电场方向必定向上

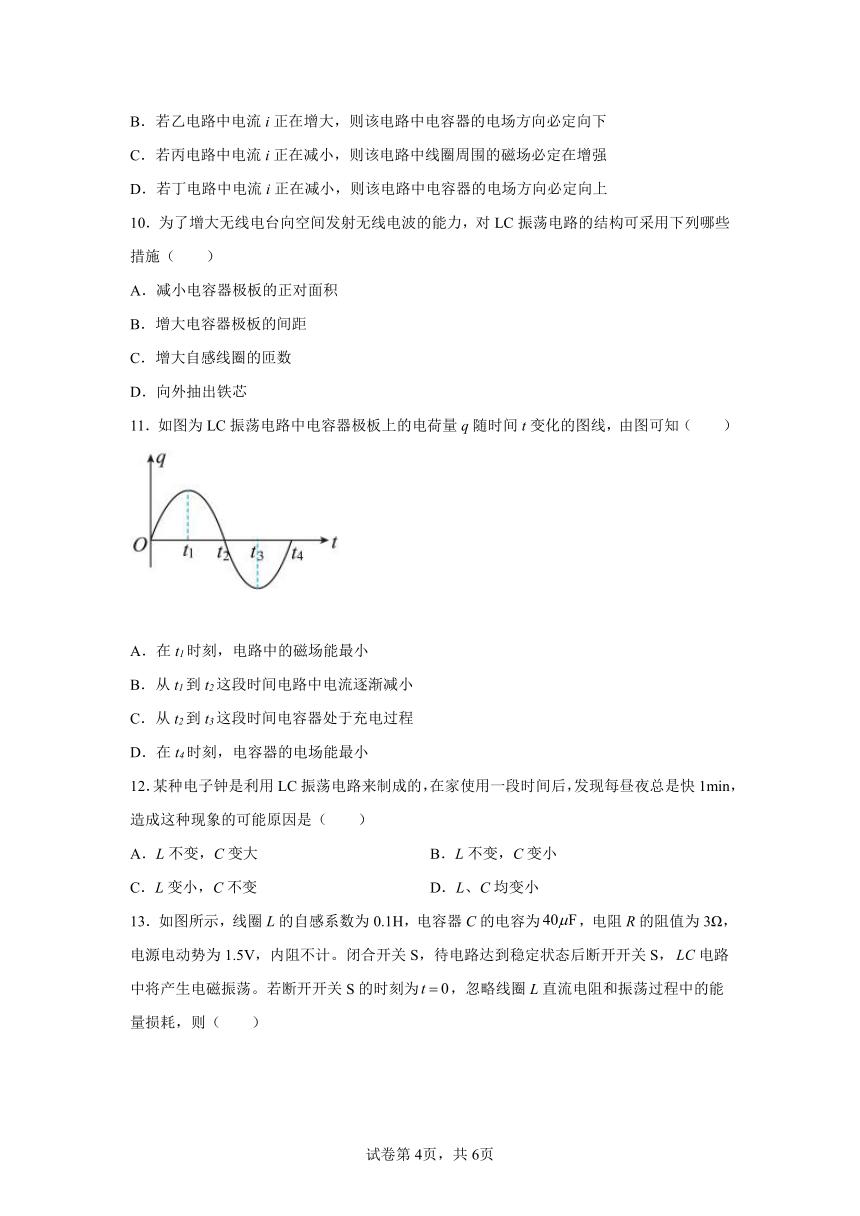

10．为了增大无线电台向空间发射无线电波的能力，对LC振荡电路的结构可采用下列哪些措施（ ）
A．减小电容器极板的正对面积
B．增大电容器极板的间距
C．增大自感线圈的匝数
D．向外抽出铁芯
11．如图为LC振荡电路中电容器极板上的电荷量q随时间t变化的图线，由图可知（ ）
A．在t1时刻，电路中的磁场能最小
B．从t1到t2这段时间电路中电流逐渐减小
C．从t2到t3这段时间电容器处于充电过程
D．在t4时刻，电容器的电场能最小
12．某种电子钟是利用LC振荡电路来制成的，在家使用一段时间后，发现每昼夜总是快1min，造成这种现象的可能原因是（ ）
A．L不变，C变大 B．L不变，C变小
C．L变小，C不变 D．L、C均变小

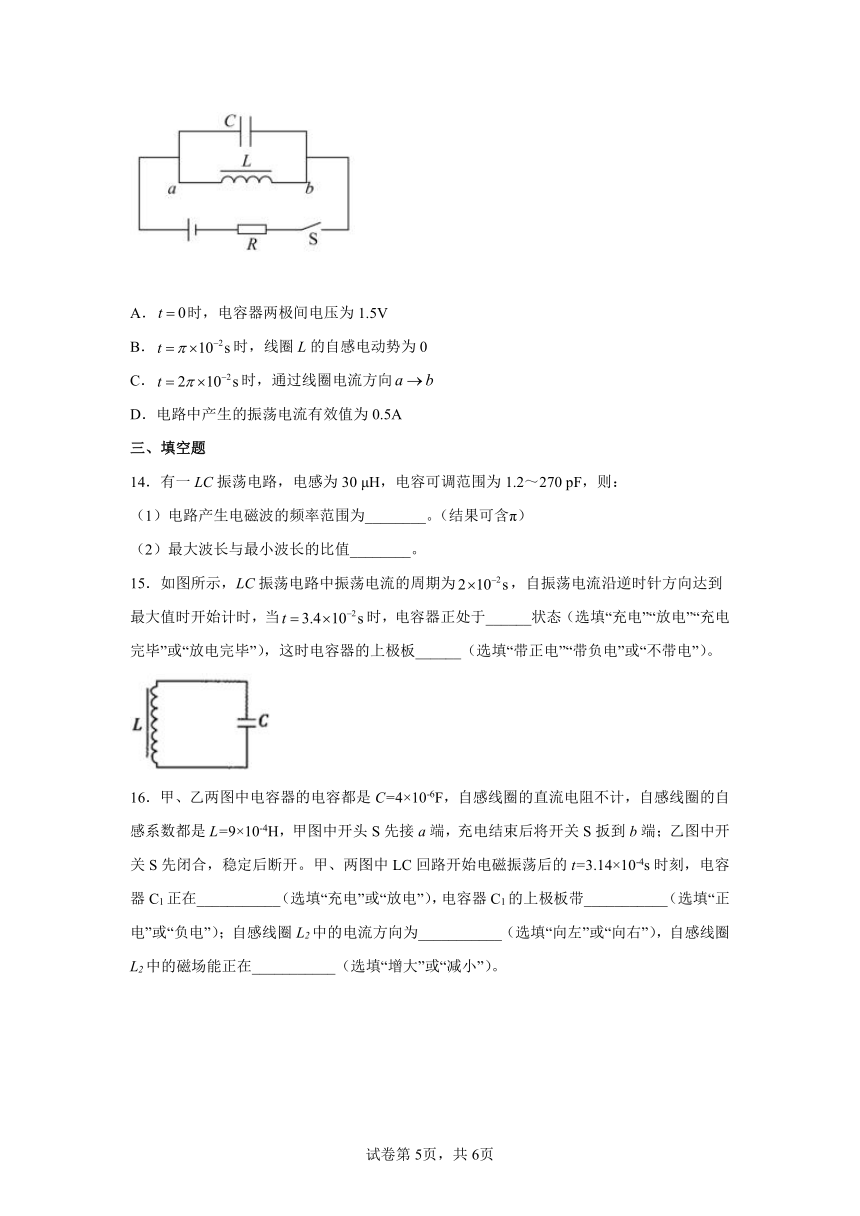

13．如图所示，线圈L的自感系数为0.1H，电容器C的电容为，电阻R的阻值为3Ω，电源电动势为1.5V，内阻不计。闭合开关S，待电路达到稳定状态后断开开关S，电路中将产生电磁振荡。若断开开关S的时刻为，忽略线圈L直流电阻和振荡过程中的能量损耗，则（ ）
A．时，电容器两极间电压为1.5V
B．时，线圈L的自感电动势为0
C．时，通过线圈电流方向
D．电路中产生的振荡电流有效值为0.5A
三、填空题
14．有一LC振荡电路，电感为30 μH，电容可调范围为1.2～270 pF，则：
（1）电路产生电磁波的频率范围为________。（结果可含π）
（2）最大波长与最小波长的比值________。
15．如图所示，LC振荡电路中振荡电流的周期为，自振荡电流沿逆时针方向达到最大值时开始计时，当时，电容器正处于______状态（选填“充电”“放电”“充电完毕”或“放电完毕”），这时电容器的上极板______（选填“带正电”“带负电”或“不带电”）。
16．甲、乙两图中电容器的电容都是C=4×10-6F，自感线圈的直流电阻不计，自感线圈的自感系数都是L=9×10-4H，甲图中开头S先接a端，充电结束后将开关S扳到b端；乙图中开关S先闭合，稳定后断开。甲、两图中LC回路开始电磁振荡后的t=3.14×10-4s时刻，电容器C1正在___________（选填“充电”或“放电”），电容器C1的上极板带___________（选填“正电”或“负电”）；自感线圈L2中的电流方向为___________（选填“向左”或“向右”），自感线圈L2中的磁场能正在___________（选填“增大”或“减小”）。
四、解答题
17．在LC振荡电路中，线圈的自感系数L＝2.5mH，电容器的电容C＝4μF。求：
（1）该回路的周期是多大？（取3.14）
（2）设t＝0时，电容器两极板间电压最大，在t＝9.0×10－3s时，通过线圈的电流是增大还是减小？这时电容器处在什么过程中？
18．中央人民广播电台是9套无线广播节目综合名称，九套节目对不同地区的频率不同。比如第一套节目“中国之声”，北京地区调频106.1兆赫。已知真空中的光速c=3×108m/s。则（计算结果保留两位有效数字）
（1）求“中国之声”电台发出的电磁波波长；
（2）如果收音机的接收装置是由LC电路组成，该接收装置里的线圈自感系数L=4mH，此时产生电谐振的电容多大？
试卷第页，共页
试卷第1页，共6页
参考答案：
1．D
【解析】
【详解】
由题意，根据LC电路频率公式可得
解得
故选D。
2．A
【解析】
【详解】
AB．LC回路中，在一个周期内，电容器充电两次，放电两次，线圈及导线电阻均不计，先闭合开关S，稳定后，线圈两端没有电压，电容器不带电，线圈具有磁场能，在t=0时刻，关闭开关S，线圈产生自感电动势，对电容器充电，使右极板带正电，后开始放电，再充电，当t1=0.03s时，电容器左极板带正电荷且电荷量第一次达到最大值。此时所经时间应是，则有=0.03s，可得T=0.04s，此时再经，电容器又放电，完成一次全振荡。则当t2=0.13s=3T+时，对电容器第7次充电，使电容器右极板带正电，且电荷量最大，由LC振荡回路的充放电规律可知，电容器带电荷量最大时，电容器中的电场能最大，线圈中的磁场能最小， A正确，B错误；
CD．在3T～3T+时，电流沿LC回路逆时针方向对电容器充电，使电容器右极板带正电，在t2=0.13s时刻，充电完毕，且电荷量最大，CD错误。
故选A。
3．C
【解析】
【详解】
当LC振荡电路中的电流达到最大值时，由振荡电路的工作规律可知，电容器C放电完毕，则电容器C中电量是零，电场强度E是零，而此时电场能正好向磁场能转化完毕，电感L中磁场能最大，磁感应强度B最大，ABD错误，C正确。
故选C。
4．C
【解析】
【详解】
A．回路的振荡周期
t=0至t=×10-4s时刻，电容器处于放电过程，电路中的电流逐渐增大，所以A错误；
B． t=3π×10-4s时，刚好半个周期，电容器反向充电完毕，两极板电荷量最大，磁场能最小，所以B错误；
C ．t=3π×10-4s时，刚好半个周期，电容器反向充电完毕，两极板电荷量最大，电场强度最大，则油滴的电场力最大并且电场力方向向下，有
开始时有
解得
所以其加速度最大，则C正确；
D．根据题意可知，油滴带负电，一个周期内，油滴的合外力方向始终竖直向下，所以油滴始终朝下极板方向做变加速直线运动，则D错误；
故选C。
5．A
【解析】
【详解】
AC．该题图示只给出了某时刻线圈中电流的磁场方向，由安培定则可判断出振荡电流在电路中的方向，但未标明电容器极板的带电情况。讨论判定如下：若该时刻电容器上极板带正电，则可知电容器正处于放电阶段，线圈中的电流正在增大，线圈的磁场正在增强，知C正确，A错误；
B．若该时刻电容器上极板带负电，则可知电容器正在充电，线圈中的电流正在减小，知B正确；
D．由楞次定律知，若电容器正在放电，则线圈中的电流变大，则线圈中的自感电动势正在阻碍电流变大，D正确。
本题选说法错误的，故选A。
6．C
【解析】
【分析】
在LC振荡电路中，当电容器充电时，电流在减小，电容器上的电荷量增大，磁场能转化为电场能；当电容器放电时，电流在增大，电容器上的电荷量减小，电场能转化为磁场能。
【详解】
通过图示电流方向，且电流增大，知电容器在放电，电场能转化为磁场能，则电容器上极板A带负电，下极板B带正电，电容器上的电荷量正在减小，由
知AB两极板间的电压在减小，故C正确，ABD错误。
故选C。
7．A
【解析】
【详解】
AB．K扳到1时对电容器充电，电流沿正向逐渐减小，图线1符合，K扳到2时产生振荡电流，0时刻电流为零，前半个周期电流方向为负，图线4符合，故A正确，B错误；
C．振荡电流的周期
可知周期与电动势无关，故C错误；
D．振荡电流的频率
拔出线圈的铁芯，线圈自感系数减小，频率将升高，故D错误。
故选A。
8．C
【解析】
【详解】
D．L与C构成的回路，振荡的周期
电容器电量随时间变化如图所示
在时间内，即是 时间内，电容器极板上的电荷量增加，D错误；
AB．电容器电量随时间变化如图所示
则线圈中的电流关系如图所示
在时间内，即是 时间内，电流在减小，自感电动势
图像的斜率在增大，故自感电动势在增大，AB错误；
C．根据
解得
电容器极板上的电荷量增加，则场强增大，C正确。
故选C。
9．BD
【解析】
【详解】
AB．如果i正在增大，则其变化率一定在减小，故自感电动势一定在减小,说明电容器放电，电压减小，对于乙图，是从上极板流向下极板，则说明上极板带正电，进而可判断电场方向必向下，故A错误，B正确；
CD．若i在减小，则线圈周围的磁场一定在减弱，则说明是充电过程，在丁图中，电流指向下极板，故下极板必充上正电，上板带负电，电容器中电场强度方向向上，故C错误，D正确。
故选BD。
10．ABD
【解析】
【详解】
要增大无线电台向空间发射电磁波的能力，必须提高其振荡频率，由
知，减小L和C可以提高f。要减小L可采取减少线圈匝数、向外抽出铁芯的办法，要减小C可采取增大极板间距、减小极板正对面积、减小介电常数的办法。C错误，ABD正确。
故选ABD。
11．ACD
【解析】
【详解】
A．由q-t图线可以看出，在t1时刻电容器极板上的电荷量q最大，电容器中的电场最强，此时电路中的电场能最大，电路中的磁场能最小，为零，A正确；
B．从t1到t2，电容器极板上的电荷量q不断减小，可知电容器处于放电过程，电路中电流逐渐增大，B错误；
C．从t2到t3，电容器极板上的电荷量q不断增大，电容器处于充电过程，C正确；
D．t4时刻电容器极板上的电荷量q等于零，此时电容器中的电场能为零，即为最小，D正确。
故选ACD。
12．BCD
【解析】
【详解】
电子钟变快说明LC振荡电路的周期变小了，根据
T＝2
可知，其可能原因是L不变、C变小，或L变小、C不变，或L、C均变小。
故BCD正确。
13．BC
【解析】
【详解】
A.由于断开开关前电路已处于稳定状态，所以电容器不带电，两端电压为0，则t=0时电容器两端电压为0，故A错误；
B.该LC振荡电路的周期为
则
所以此时电容器已经完成放电，线圈L的自感电动势为0，故B正确；
C.由于
所以此时通过线圈的电流方向为a→b，故C正确；
D.电路中产生振荡电流的最大值为
有效值为
故D错误。
故选BC。
14． ×108～ ×109 Hz 15
【解析】
【详解】
（1）根据
可得电路产生电磁波的最小、最大频率分别为
电路产生电磁波的频率范围为。
（2）根据
可得最大波长与最小波长的比值为
15． 充电 带正电
【解析】
【分析】
本题考查考生对电磁振荡的规律的理解与掌握情况，体现了高考重视基础的命题理念，要求考生注重对基础知识的理解和掌握。
【详解】
以逆时针方向为电流的正方向，根据题意画出LC回路振荡电流的变化图像如图所示，结合图像
时刻设为图像中的P点，则该时刻电路正处于反向电流减小的过程中，所以电容器正处于反向充电状态，上极板带正电。
16． 充电 正电 向左 增大
【解析】
【详解】
由公式可求得LC回路振荡周期
t=3.14×10-4s时刻是开始振荡后的T。如图所示是题图甲对应的q-t图像（以上极板带正电为正），也是题图乙对应的i-t图像（以LC回路中有逆时针方向电流为正），图像均为余弦函数图像。在T时刻，从题图甲对应的q-t图像看出，电容器C1正在充电且上极板带正电。
从题图乙对应的i-t图像看出，自感线圈L2中的电流向左且正在增大，所以自感线圈L2中的自感磁场能正在增大。
17．（1）6.28×10－4s；（2）减小；反向充电过程
【解析】
【详解】
（1）由电磁振荡的周期公式可得该回路的周期
T＝2＝2×3.14×s＝6.28×10－4s
（2）因为t＝9.0×10－3s相当于14.33个周期，而<0.33T<，由电磁振荡的周期性可知，当t＝9.0×10－3s时，LC回路中的电磁振荡正处在～的变化过程中。
t＝0时，电容器两极板间电压最大，极板上电荷量最多，电路中电流值为零，则回路中电流随时间的变化规律如图所示，结合图像可知，在t＝9.0×10－3s时，通过线圈的电流在减小，这时电容器正处在反向充电过程中。
18．（1）2.83m；（2）5.6×10-16F
【解析】
【详解】
（1）依题意，有
f=106.1兆赫=1.061×108Hz，λ=
代入数据可得
λ=2.83m
（2）振动电路的周期为
，
带入数据，可得
C=5.6×10-16F
