13.1磁场 磁感线基础巩固（word版含答案）

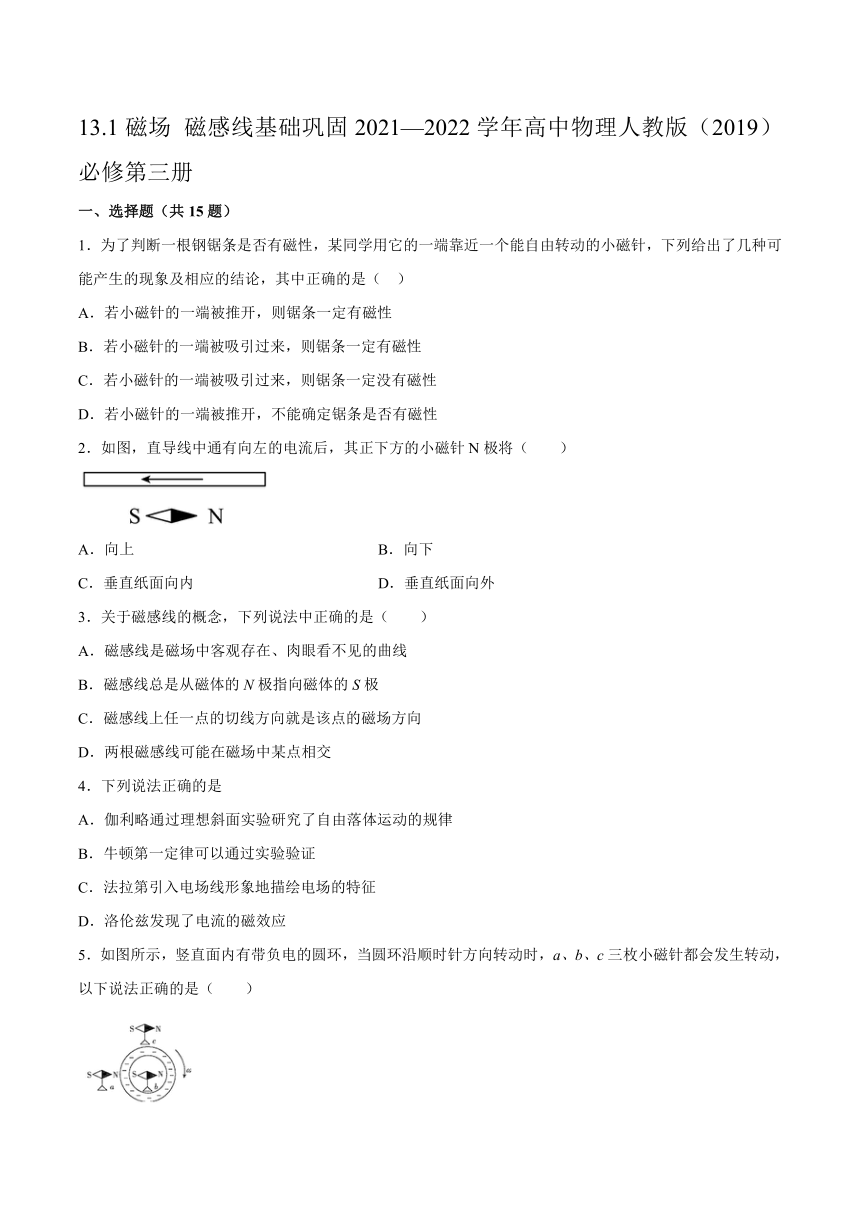

13.1磁场 磁感线基础巩固2021—2022学年高中物理人教版（2019）必修第三册
一、选择题（共15题）
1．为了判断一根钢锯条是否有磁性，某同学用它的一端靠近一个能自由转动的小磁针，下列给出了几种可能产生的现象及相应的结论，其中正确的是（ ）
A．若小磁针的一端被推开，则锯条一定有磁性
B．若小磁针的一端被吸引过来，则锯条一定有磁性
C．若小磁针的一端被吸引过来，则锯条一定没有磁性
D．若小磁针的一端被推开，不能确定锯条是否有磁性
2．如图，直导线中通有向左的电流后，其正下方的小磁针N极将（　　）
A．向上 B．向下
C．垂直纸面向内 D．垂直纸面向外
3．关于磁感线的概念，下列说法中正确的是（　　）
A．磁感线是磁场中客观存在、肉眼看不见的曲线
B．磁感线总是从磁体的N极指向磁体的S极
C．磁感线上任一点的切线方向就是该点的磁场方向
D．两根磁感线可能在磁场中某点相交
4．下列说法正确的是
A．伽利略通过理想斜面实验研究了自由落体运动的规律
B．牛顿第一定律可以通过实验验证
C．法拉第引入电场线形象地描绘电场的特征
D．洛伦兹发现了电流的磁效应
5．如图所示，竖直面内有带负电的圆环，当圆环沿顺时针方向转动时，a、b、c三枚小磁针都会发生转动，以下说法正确的是（　　）
A．a、b、c的N极都向纸面外转动
B．b的N极向纸面外转，而a、c的N极向纸面内转
C．b、c的N极都向纸面内转，而a的N极向纸面外转
D．b的N极向纸面内转，而a、c的N极向纸面外转
6．如图所示，放在条形磁铁磁场中的软铁棒被磁化后的极性如何
A．C棒未被磁化
B．A棒左端为N极
C．B棒左端为S极
D．C棒左端为S极
7．关于磁场和磁感线的描述，正确的说法是
A．磁感线可以相交
B．小磁针静止时S极指向即为该点的磁场方向
C．磁感线的疏密程度反映了磁场的强弱
D．地球磁场的N极与地理北极重合
8．如图，把一条导线平行地放在磁针的正上方附近，当导线通有水平向右的电流时：
A．磁针所在区域磁场方向垂直纸面向里；
B．磁针所在区域磁场方向垂直纸面向外；
C．磁针不会发生偏转；
D．磁针发生偏转，S极向里，N极向外。
9．在通电螺线管产生的磁场中有一点A,通过A点的磁感线方向（ ）
A．一定从螺线管的N极指向S极
B．一定与放在该点的小磁针北极受力的方向相同
C．一定从螺线管的S极指向N极
D．可能与放在该点的小磁针的南极受力的方向相同
10．在地球赤道上空有一小磁针处于水平静止状态，突然发现小磁针N极向西偏转，则下列解释正确的是（　　）
A．可能是小磁针正上方有电子流自北向南水平通过
B．可能是小磁针正上方有电子流自南向北水平通过
C．可能是小磁针正上方有电子流自西向东水平通过
D．一定是小磁针正东方向有一条形磁铁的N极靠近小磁针
11．下列有关物理学史的说法中错误的是（ ）
A．安培提出了分子电流假说 B．奥斯特通过实验发现了电流的磁效应
C．密立根最早测出了元电荷e的数值 D．库仑最早引入了电场概念
12．下列说法中正确的是（　　）
A．电源电动势的大小，等于电源没有接入电路时两极间电压的大小，当电源接入电路时，电动势大小将减小
B．电动势的大小，与非静电力所做功的大小成正比
C．焦耳发现了电流的热效应，定量给出了电能和内能之间的转换关系
D．安培首先发现通电导线周围存在着磁场
13．根据安培假设的思想，人们认为磁场是由于运动电荷产生的.如果这种思想对地磁场也适用，则由此可推断，地球应该（ ）
A．带负电 B．带正电 C．不带电 D．无法确定
14．关于磁现象的电本质，安培提出了分子电流假说．他是在怎样的情况下提出来的（　　）
A．安培通过精密仪器观察到分子电流
B．安培根据原子结构理论，进行严格推理得出的结论
C．安培根据环形电流的磁性与磁铁相似提出的一种假说
D．安培凭空想出来的
15．如图所示，纸面内静置两相同的通电金属圆环，环内的电流大小相等，方向均沿顺时针方向。现将一枚小磁针（图中未画出）置于纸面内的A点，则小磁针稳定后南极（S极）的指向是（　　）
A．垂直纸面向外 B．垂直纸面向里 C．沿纸面向上偏右 D．沿纸面向下偏右
二、填空题（共4题）
16．用磁感线来描述磁场，可以形象反映各点的磁场强弱和方向，磁感线上某一点的________方向就是该点的磁场方向，磁感线的______________表示磁场的强弱．
17．三根平行长直导线，分别垂直地通过一等腰直角三角形的三个顶点，如图所示。现在使每条通电导线在斜边中点处所产生的磁感应强度大小均为B，则该处实际磁感应强度的大小为__________，方向为_______________。
18．某同学利用如图所示装置研究磁与电的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论。
比较甲、乙两图可知：___________。
比较甲、丙两图可知：___________。
19．如图所示为用DIS研究通电螺线管的磁感应强度的实验：
（1）该实验用的是_________传感器；实验时要确保传感器的探管与螺旋管的_________重合；
（2）甲、乙两位同学实验得到的磁感应强度随传感器伸入的距离变化关系如图。甲同学得到的图像在第四象限的原因是__________；乙同学在螺线管两侧管口测得磁感应强度为零的原因是_________。
（3）若将通电螺线管内部的磁场近似看作匀强磁场，磁感应强度为B，已知：螺线管长度L、匝数N、横截面积S、电阻R，则穿过通电螺线管的磁通量为__________。
三、综合题（共4题）
20．自然界中的电和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。最早发现通电导线周围存在磁场的科学家是谁？
21．为了研究铁和铁锈的磁性，有人做了一个实验。他在两个相同的纸杯中分别放入等量的（几小勺）铁屑，并向一个纸杯中注入水。一个多小时后，将杯中的水倒掉，让其干燥。第二天、他把硬纸板分别盖在两纸杯上，然后用同一条形磁铁分别在硬纸板上吸铁屑和铁锈。比较收集到的铁屑和铁锈的质量。请分析，他会得到什么结果？你自己也可以做一做，看看你的分析对不对。
22．音箱中的扬声器、电话、磁盘、磁卡等生活中的许多器具都利用了磁体的磁性。请选择一个你最熟悉的器具，简述它是怎样利用磁体的磁性来工作的。
23．下图中的A、B、C是放在通电螺线管磁场中不同位置的三块软铁，试标出它们被磁化后的磁极极性___
参考答案
1．A
2．D
3．C
4．C
5．B
6．C
7．C
8．A
9．B
10．A
11．D
12．C
13．A
14．C
15．B
16．切线 疏密
17． 与斜边的夹角为
18．通电导体周围有磁场 通电导体周围的磁场方向与电流方向有关
19．磁 中心轴线 甲同学将探管从螺线管的另一端插入（或通过螺线管的电流方向相反） 螺线管通电后，探管位于螺线管管口时将磁传感器调零 BS
20．奥斯特
21．质量都差不多。
因为铁锈只有表面很薄的一层被氧化，磁铁对铁屑和铁锈的吸引力差不多大。
22．扬声器是通过给磁体附近的线圈通电，磁体产生磁场对线圈产生作用，从而线圈振动，同时带动喇叭的纸盆振动，发出声音。
23
根据电源的左端为正极，螺线管的线圈绕向，利用安培定则可以确定螺线管的右端为N极，左端为S极。A的右端靠近螺线管S极，所以其被磁化后，右端为N极，左端为S极；B的左端靠近螺线管S极，所以其被磁化后，左端为N极，右端为S极；C的左端靠近螺线管N极，所以其被磁化后，左端为S极，右端为N极。
