12.2闭合电路中的欧姆定律基础巩固2021—2022学年高中物理人教版(2019)必修第三册

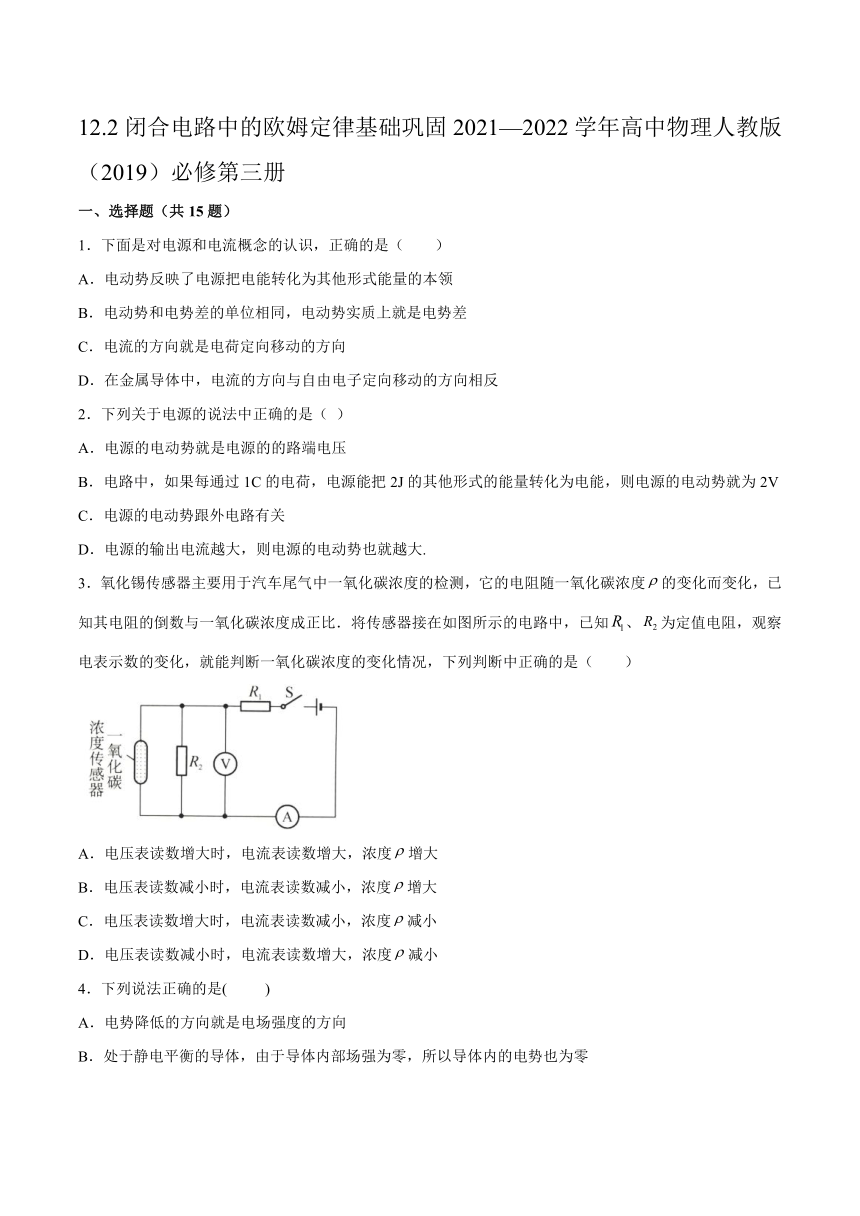

一、选择题(共15题)
1.下面是对电源和电流概念的认识,正确的是( )
A.电动势反映了电源把电能转化为其他形式能量的本领
B.电动势和电势差的单位相同,电动势实质上就是电势差
C.电流的方向就是电荷定向移动的方向
D.在金属导体中,电流的方向与自由电子定向移动的方向相反
2.下列关于电源的说法中正确的是( )
A.电源的电动势就是电源的的路端电压
B.电路中,如果每通过1C的电荷,电源能把2J的其他形式的能量转化为电能,则电源的电动势就为2V
C.电源的电动势跟外电路有关
D.电源的输出电流越大,则电源的电动势也就越大.
3.氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测,它的电阻随一氧化碳浓度的变化而变化,已知其电阻的倒数与一氧化碳浓度成正比.将传感器接在如图所示的电路中,已知、为定值电阻,观察电表示数的变化,就能判断一氧化碳浓度的变化情况,下列判断中正确的是(  )
A.电压表读数增大时,电流表读数增大,浓度增大
B.电压表读数减小时,电流表读数减小,浓度增大
C.电压表读数增大时,电流表读数减小,浓度减小
D.电压表读数减小时,电流表读数增大,浓度减小
4.下列说法正确的是(   )
A.电势降低的方向就是电场强度的方向
B.处于静电平衡的导体,由于导体内部场强为零,所以导体内的电势也为零
C.电动势公式E=中的W与电压U=中的W一样,都是电场力做的功
D.若电荷由A点移到B点的过程中,除受电场力外,还受其它力的作用,但电势能的减少量仍等于这一过程中电场力所做的功

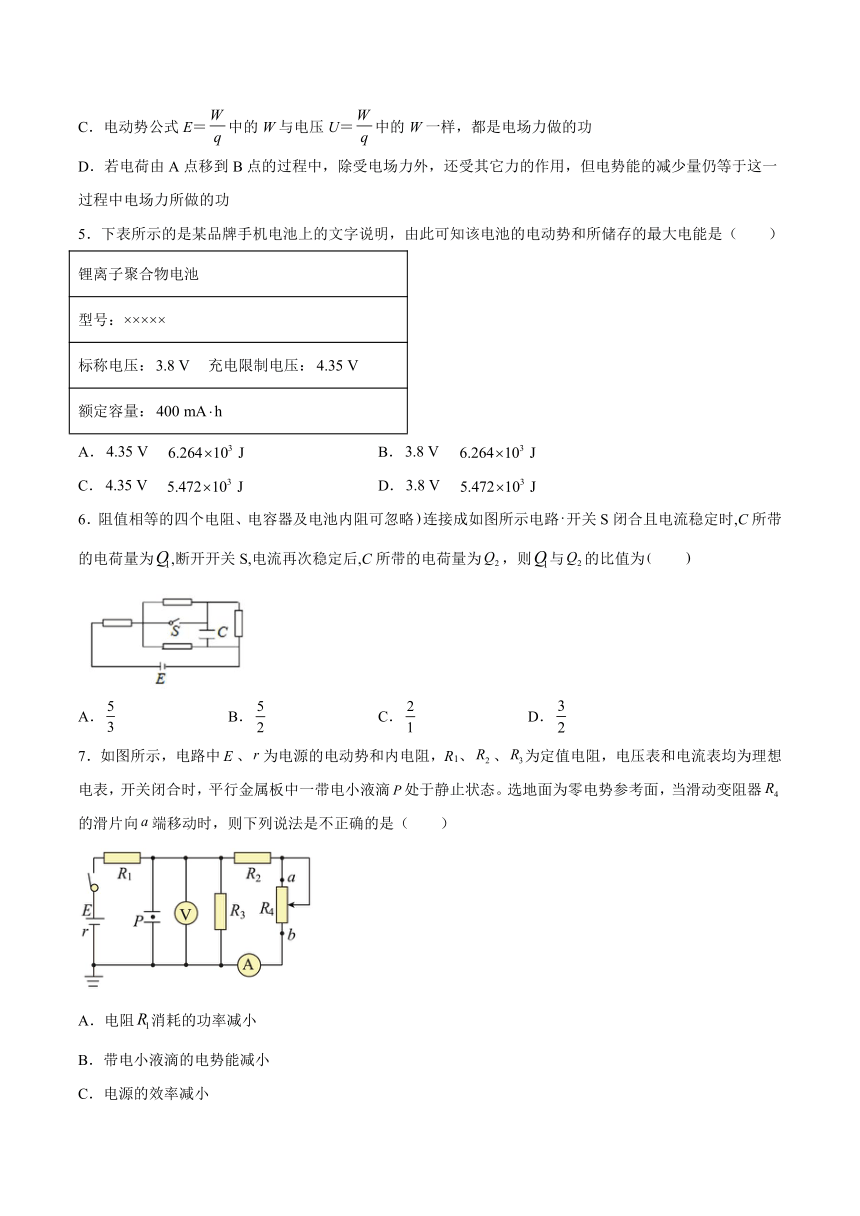

5.下表所示的是某品牌手机电池上的文字说明,由此可知该电池的电动势和所储存的最大电能是(  )
锂离子聚合物电池
型号:×××××
标称电压: 充电限制电压:
额定容量:
A. B.
C. D.
6.阻值相等的四个电阻、电容器及电池内阻可忽略连接成如图所示电路开关S闭合且电流稳定时,C所带的电荷量为,断开开关S,电流再次稳定后,C所带的电荷量为,则与的比值为
A. B. C. D.
7.如图所示,电路中、为电源的电动势和内电阻,R1、、为定值电阻,电压表和电流表均为理想电表,开关闭合时,平行金属板中一带电小液滴处于静止状态。选地面为零电势参考面,当滑动变阻器的滑片向端移动时,则下列说法是不正确的是(  )
A.电阻消耗的功率减小
B.带电小液滴的电势能减小
C.电源的效率减小
D.若电流表、电压表的示数变化量分别为和,则
8.科学家研究发现,磁敏电阻(GMR)的阻值随所处空间磁场的增强而增大,随所处空间磁场的减弱而变小,如图所示电路中,GMR为一个磁敏电阻,R、R2为滑动变阻器,R1、R3为定值电阻,当开关S1和S2闭合时,电容器中一带电微粒恰好处于静止状态.则 (  )
A.只调节电阻R,当P1向右端移动时,电阻R1消耗的电功率变大
B.只调节电阻R,当P1向右端移动时,带电微粒向下运动
C.只调节电阻R2,当P2向下端移动时,电阻R1消耗的电功率变大
D.只调节电阻R2,当P2向下端移动时,带电微粒向下运动

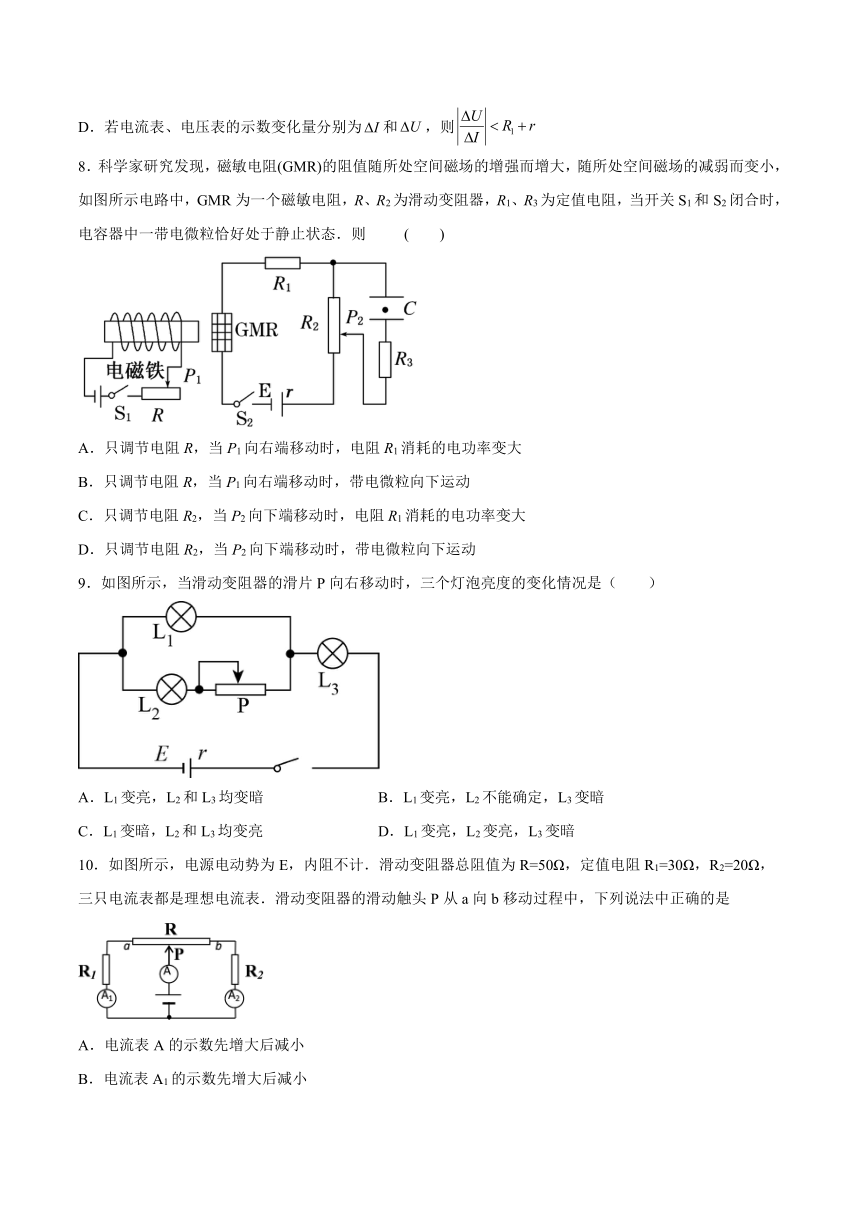

9.如图所示,当滑动变阻器的滑片P向右移动时,三个灯泡亮度的变化情况是(  )
A.L1变亮,L2和L3均变暗 B.L1变亮,L2不能确定,L3变暗
C.L1变暗,L2和L3均变亮 D.L1变亮,L2变亮,L3变暗
10.如图所示,电源电动势为E,内阻不计.滑动变阻器总阻值为R=50Ω,定值电阻R1=30Ω,R2=20Ω,三只电流表都是理想电流表.滑动变阻器的滑动触头P从a向b移动过程中,下列说法中正确的是
A.电流表A的示数先增大后减小
B.电流表A1的示数先增大后减小
C.电流表A2的示数逐渐增大
D.滑动触头P移到a端时电流表A的示数最大

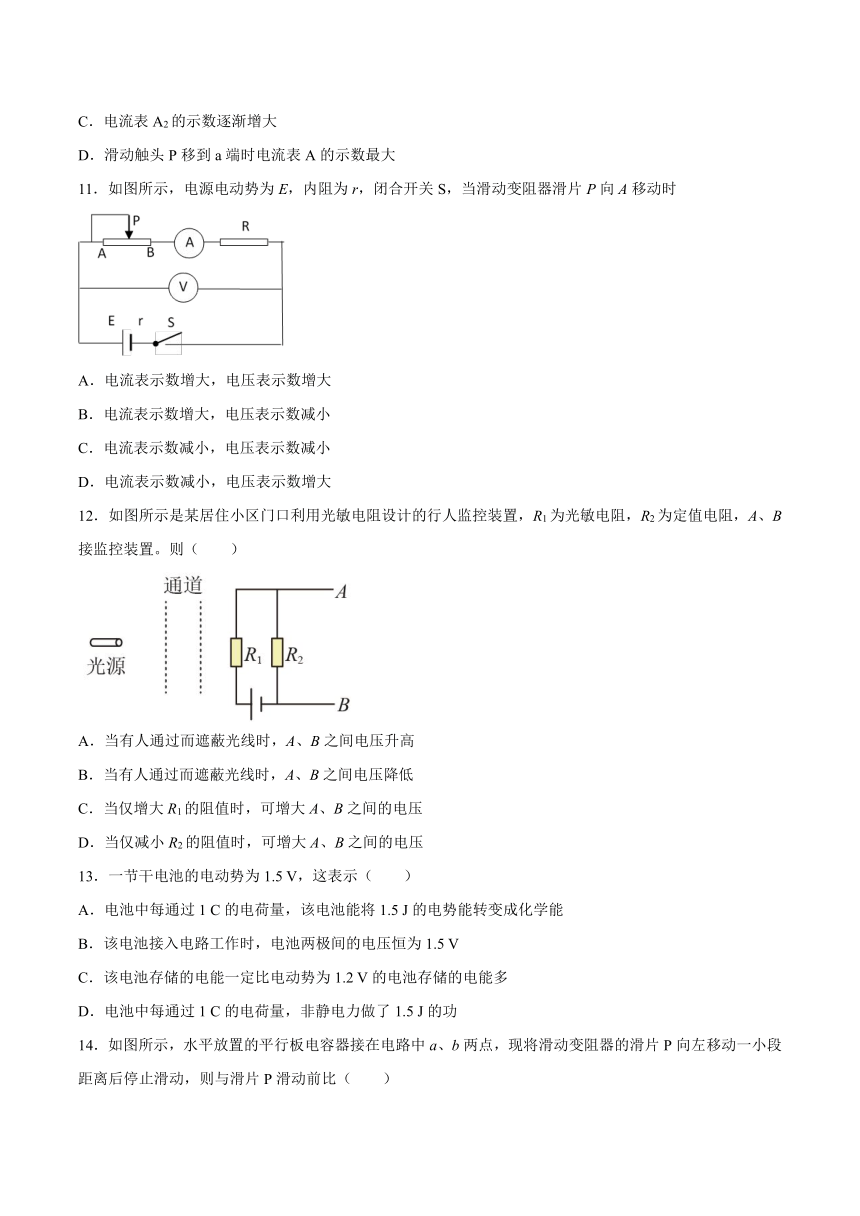

11.如图所示,电源电动势为E,内阻为r,闭合开关S,当滑动变阻器滑片P向A移动时
A.电流表示数增大,电压表示数增大
B.电流表示数增大,电压表示数减小
C.电流表示数减小,电压表示数减小
D.电流表示数减小,电压表示数增大
12.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置,R1为光敏电阻,R2为定值电阻,A、B接监控装置。则(  )
A.当有人通过而遮蔽光线时,A、B之间电压升高
B.当有人通过而遮蔽光线时,A、B之间电压降低
C.当仅增大R1的阻值时,可增大A、B之间的电压
D.当仅减小R2的阻值时,可增大A、B之间的电压
13.一节干电池的电动势为1.5 V,这表示(  )
A.电池中每通过1 C的电荷量,该电池能将1.5 J的电势能转变成化学能
B.该电池接入电路工作时,电池两极间的电压恒为1.5 V
C.该电池存储的电能一定比电动势为1.2 V的电池存储的电能多
D.电池中每通过1 C的电荷量,非静电力做了1.5 J的功
14.如图所示,水平放置的平行板电容器接在电路中a、b两点,现将滑动变阻器的滑片P向左移动一小段距离后停止滑动,则与滑片P滑动前比(  )
A.电容器中的c点电势将升高 B.电路中a点电势将升高
C.电源内阻消耗的功率增大 D.电源消耗的总功率减小
15.如图所示的电路中,电源电动势为E.内阻为R,L1和L2为相同的灯泡,每个灯泡的电阻和定值电阻阻值均为R.电压表为理想电表,K为单刀双掷开关,当开关由1位置掷到2位置时,下列说法中正确的是(  )
A.L1亮度不变,L2将变暗
B.L1将变亮,L2将变暗
C.电源内阻的发热功率将变小
D.电压表示数将变小
二、填空题(共4题)
16.在闭合电路中,外电路电阻发生变化时,路端电压也要发生变化,这是由于电源存在_______而引起的.当外电阻增大时,引起总电流_______,从而使内电压_______,由于电动势不变,因而路端电压将_______,当外电路电阻变成无限大,即电路断开时,路端电压等于_______,当外电路电阻趋近于零,即电路短路时,路端电压就趋近于_______,电流趋近于_______,这样会损坏电源.
17.如图所示,电源的电动势,电阻,电压表为理想电表当开关闭合后,电压表示数为,则电路中的电流强度为______A;电源的内电阻为______
18.如图所示是某电源的伏安特性曲线,由图线可知,电源电动势为____________V,电源内阻为____________Ω.电流为0.2 A时的外电阻为____________Ω.
19.为制作电子吊秤,物理小组找到一根拉力敏感电阻丝,拉力敏感电阻丝在拉力作用下发生微小形变(宏观上可认为形状不变),它的电阻也随之发生变化,其阻值R随拉力F变化的图象如图(a)所示,小组按图(b)所示电路制作了一个简易“吊秤”。电路中电源电动势E=3V,内阻r=19Ω;灵敏毫安表量程、内阻均未知;R1是滑动变阻器,A、B两接线柱等高且固定。现将这根拉力敏感电阻丝套上轻质光滑绝缘环,将其两端接在A、B两接线柱上。通过光滑绝缘滑环可将重物吊起,不计敏感电阻丝重力。
(1)为测量毫安表量程,该同学设计了如图(c)所示电路,闭合开关,调节R1滑片至中间位置附近某处,并将R2调到100Ω时,毫安表恰好满偏,此时电压表示数为1.5V;将R2调到250Ω,微调滑动变阻器R1滑片位置,使电压表V示数仍为1.5V,发现此时毫安表的指针恰好半偏,由以上数据可得毫安表的内阻Rg=______Ω,毫安表的量程Ig=______mA;
(2)把毫安表接入如图(b)所示电路中,具体步骤如下:
步骤a:滑环下不吊重物时,闭合开关,调节R1,使毫安表指针满偏;
步骤b:滑环下吊已知重力的重物G,测出电阻丝与竖直方向的夹角为;读出此时毫安表示数I;
步骤c:换用不同已知重力的重物,挂在滑环上记录每一个重力值对应的电流值;
步骤d:将电流表刻度盘改装为重力刻度盘。
若图(a)中R0=50Ω,图象斜率k=0.50Ω/N,测得= 60°,毫安表指针半偏,则待测重物重力G=______N;
(3)改装后的重力刻度盘,其零刻度线在电流表______(填“零刻度”或“满刻度”)处;
(4)若电源电动势不变,内阻变大,其他条件不变,用这台“吊秤”称重前,进行了步骤a操作,则测量结果______(填“偏大”、“偏小”或“不变”)。
三、综合题(共4题)
20.如图所示电路,已知滑动变阻器R=2W(最大值为4W),定值电阻R0=6W,电源内阻r=1W,当K闭合时,电源功率P=16W,输出功率P出=12W,这时灯泡正常发光,求:
(1)灯泡电阻RL;
(2)电源电动势E;
(3)断开K,并使灯泡正常发光R的电阻阻值应调至多大?
21.如图所示的电路中,电炉电阻R=10Ω,电动机线圈的电阻r=1Ω,电路两端电压U=100V,电流表的示数为30A,问:
(1)通过电动机的电流为多少?
(2)通电一分钟,电动机做的有用功为多少?
22.如图所示,,,,电源电动势,内阻忽略不计.求:
(1)开关S断开时,C点的电势为多少?
(2)开关S闭合时,电容器所带的电荷量变化了多少?
23.如图,黑箱面板上有三个接线柱1、2和3,黑箱内有一个由四个阻值相同的电阻构成的电路。用欧姆表测得1、2接线柱之间的电阻为,2、3接线柱之间的电阻为,1、3接线柱之间的电阻为。在虚线框中画出黑箱中的电阻连接方式。
参考答案
1.D
2.B
3.C
4.D
5.D
6.A
7.C
8.A
9.C
10.C
11.D
12.B
13.D
14.D
15.D
16.内阻 减小 减小 增大 电源的电动势 0
17. 1
18.6 1.6 28.4
19. 满刻度 不变
20.(1)4;(2)8V;(3)3
21.(1)I2=20A (2)W=9.6×104J
22.(1)0 (2)减小了
