一、单项选择题（共2小题；共8分）
1. 某学生在用伏安法测电阻的实验中，刚一“试触”就发现电流表的指针迅速摆动且超过最大刻度，发生这种情况的原因可能是
A. 电流表的“”“”接线柱接反了
B. 待测电阻的绕线断了
C. 线路接错，误把电压表串联接入电路
D. 电流表量程偏小
2. 电流表在使用过程中，可行的是
A. 使用前不用管电流表的指针对不对准零刻度线
B. 电流表一定并联在待测的那部分电路两端
C. 可以使用电流表的任一量程
D. 不允许把电流表直接连到电源的两极上
二、双项选择题（共2小题；共8分）
3. 两个相同的验电器 和 ， 带正电， 不带电，用金属棒把 、 连接起来，如图所示，则
A. 电流从 流向 B. 电流从 流向
C. 自由电子从 流向 D. 自由电子从 流向
4. 如图所示电路中，灯 的灯丝断了，则
A. 电流表的示数为零 B. 电压表的示数为零
C. 电压表的示数不为零 D. 电流表的示数不为零
三、填空题（共4小题；共34分）
5. 通过一个灯泡的电流为 ，等于 ；某半导体收音机的电流为 ，等于 ；常用电冰箱的电流为 ，等于 。小明的计算器工作时的电流为 ，等于 。

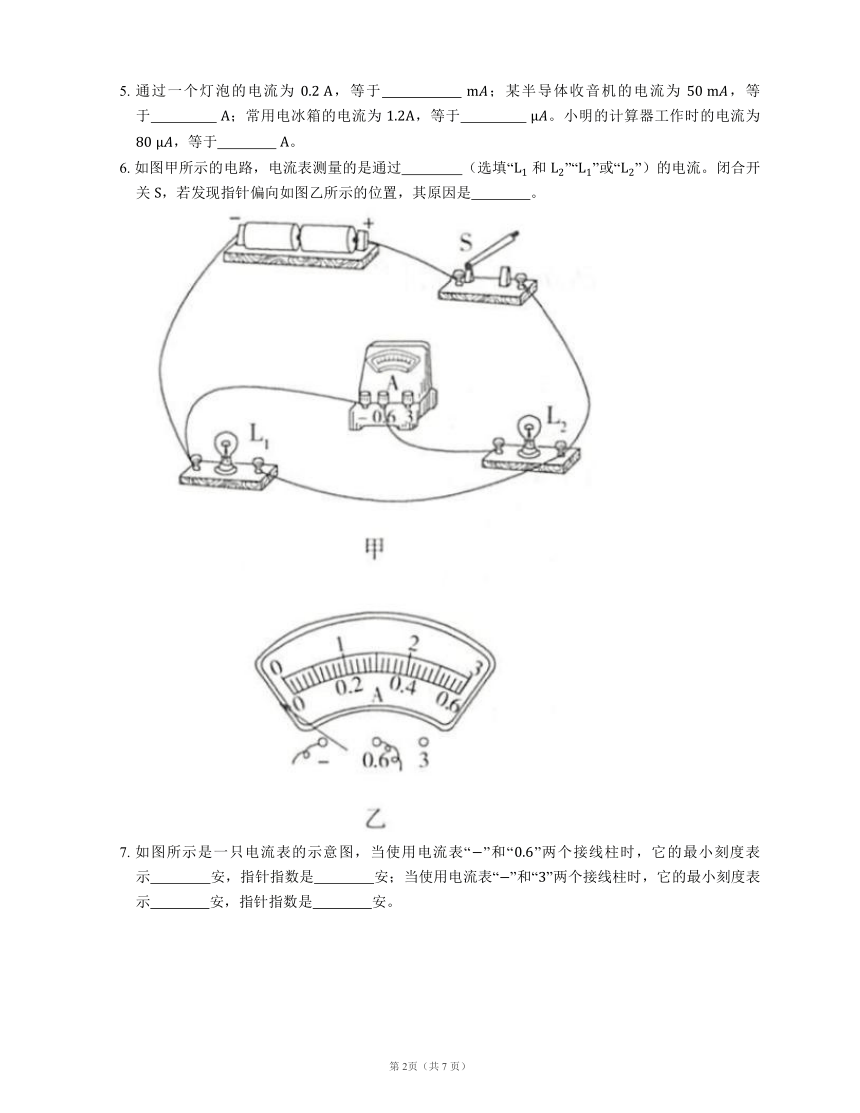

6. 如图甲所示的电路，电流表测量的是通过 （选填“ 和 ”“”或“”）的电流。闭合开关 ，若发现指针偏向如图乙所示的位置，其原因是 。
7. 如图所示是一只电流表的示意图，当使用电流表“”和“”两个接线柱时，它的最小刻度表示 安，指针指数是 安；当使用电流表“”和“”两个接线柱时，它的最小刻度表示 安，指针指数是 安。

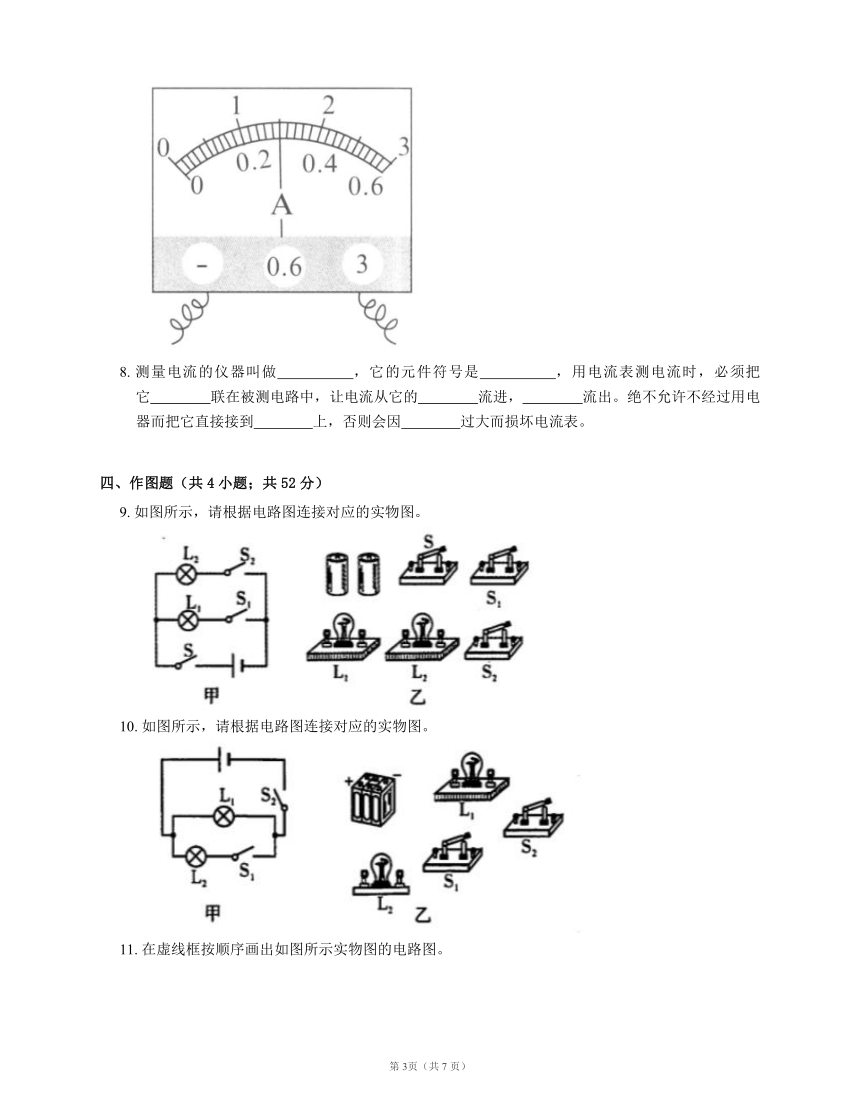

8. 测量电流的仪器叫做 ，它的元件符号是 ，用电流表测电流时，必须把它 联在被测电路中，让电流从它的 流进， 流出。绝不允许不经过用电器而把它直接接到 上，否则会因 过大而损坏电流表。
四、作图题（共4小题；共52分）
9. 如图所示，请根据电路图连接对应的实物图。
10. 如图所示，请根据电路图连接对应的实物图。
11. 在虚线框按顺序画出如图所示实物图的电路图。
12. 如图所示，根据实物图在虚线框内画出对应的电路图。
答案
第一部分
1. D
【解析】电流表“”“”接线柱接反，会使指针反向偏转，A错；如果待测电阻的绕线断了，电路是开路状态，此时电流表无示数，B错；把电压表串联接入电路，电流表示数为 ，C错；电流表量程偏小，会使指针迅速偏转并超过最大刻度，故选D。
2. D
【解析】使用前如果电流表的指针没有对准零刻度线，需要调零，故A错误；根据电流表的使用规则，在使用电流表时，要与待测的那部分电路串联，故B错误；要根据需要选择合适的量程，故C错误；电流表不能直接接在电源的两极上，否则电流过大会烧坏电流表和电源，故D正确。
第二部分
3. A， D
【解析】用带绝缘手柄的金属棒把 、 连接起来后，带正电的 吸引电子，带负电的电子可以沿金属棒从 向 移动，故C错误、D正确；
正电荷定向移动的方向是电流的方向，故金属棒中瞬间电流的方向与电子的运动方向相反，即从 向 ，故A正确，B错误。
4. A， C
第三部分
5. ；；；
【解析】电流的单位是安培（），常用单位还有毫安（）、微安（）因为 ；，所以 ；；；。
6. ；电流表的正负接线柱接反了
【解析】由图甲可知，电流表与小灯泡 串联后再与灯泡 并联，所以电流表测量的是通过 的电流；闭合开关，由图乙所示可知，电流表指针反向偏转，这是电流表正负接线柱接反了造成的。
7. ；；；
8. 电流表；；串；正接线柱；负接线柱；电源正负极；电流
第四部分
9. 如图所示。
10. 如图所示。
11. 如图所示。
12. 如图所示。
