15.5 串、并联电路中电流的规律 A（有解析）

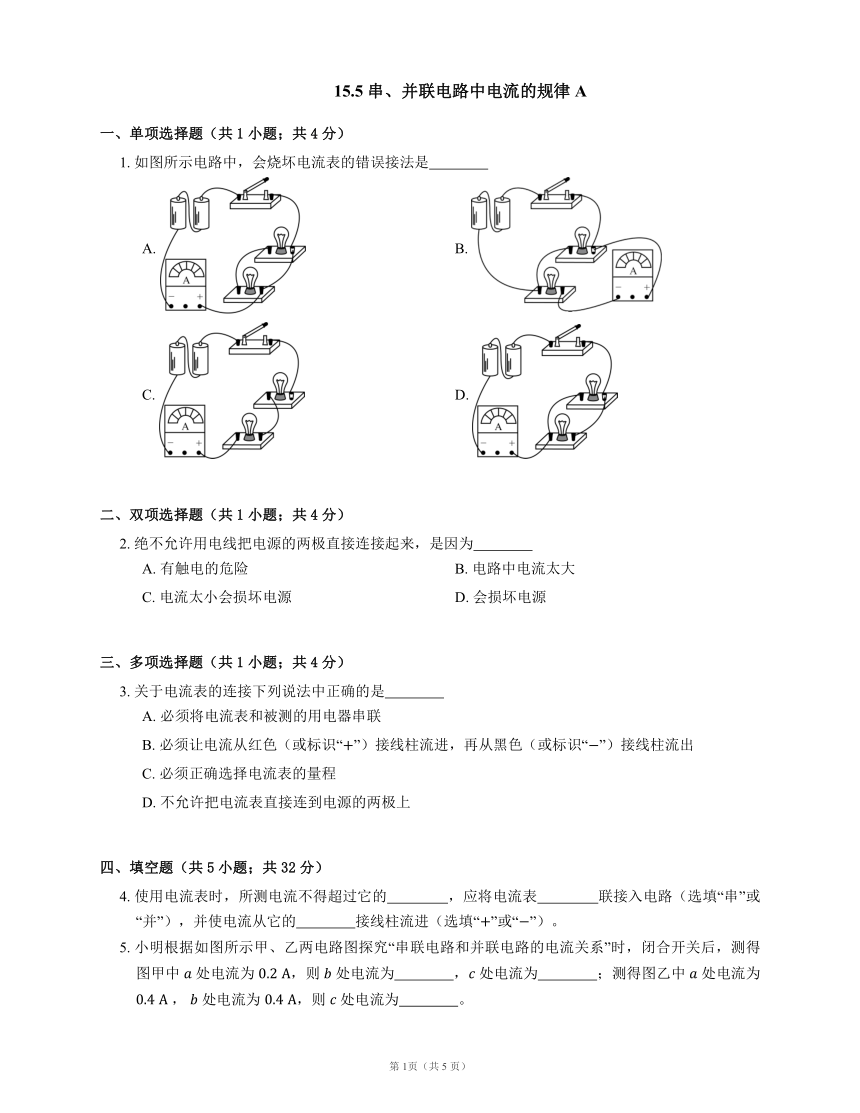

15.5 串、并联电路中电流的规律 A
一、单项选择题（共1小题；共4分）
1. 如图所示电路中，会烧坏电流表的错误接法是
A. B.
C. D.
二、双项选择题（共1小题；共4分）
2. 绝不允许用电线把电源的两极直接连接起来，是因为
A. 有触电的危险 B. 电路中电流太大
C. 电流太小会损坏电源 D. 会损坏电源
三、多项选择题（共1小题；共4分）
3. 关于电流表的连接下列说法中正确的是
A. 必须将电流表和被测的用电器串联
B. 必须让电流从红色（或标识“”）接线柱流进，再从黑色（或标识“”）接线柱流出
C. 必须正确选择电流表的量程
D. 不允许把电流表直接连到电源的两极上
四、填空题（共5小题；共32分）
4. 使用电流表时，所测电流不得超过它的 ，应将电流表 联接入电路（选填“串”或“并”），并使电流从它的 接线柱流进（选填“”或“”）。

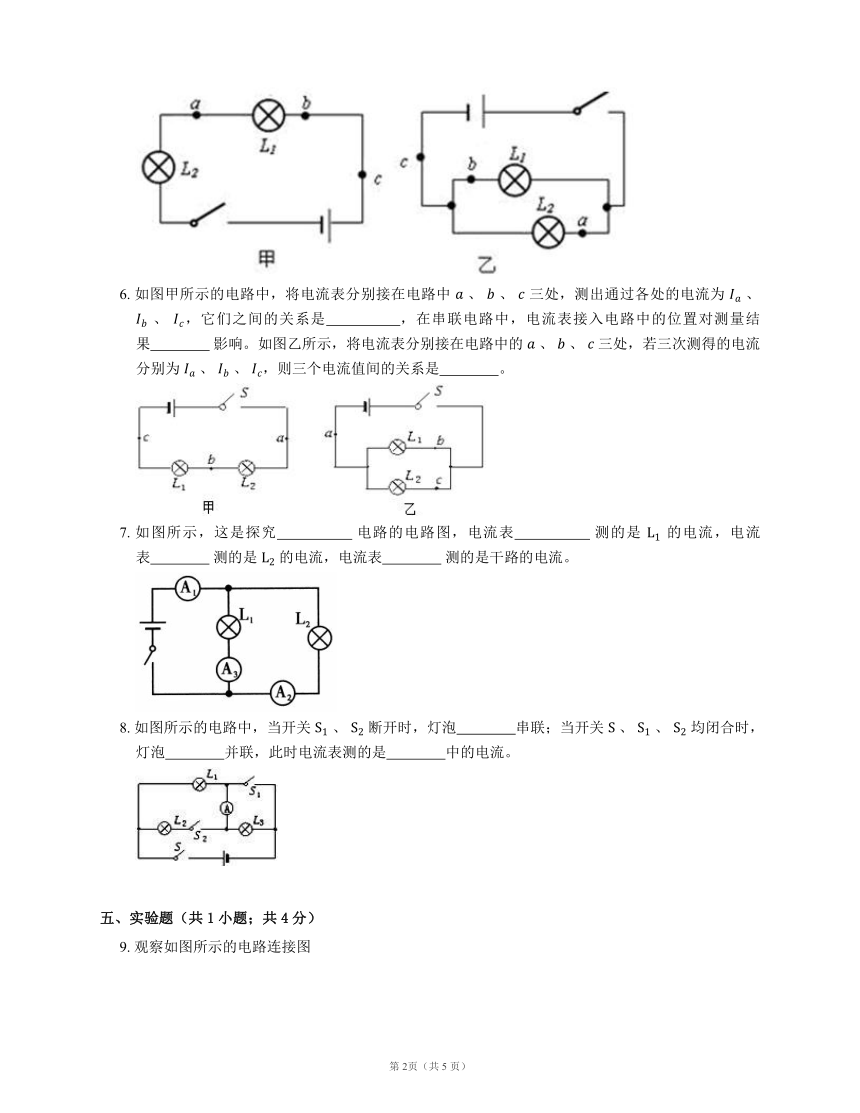

5. 小明根据如图所示甲、乙两电路图探究“串联电路和并联电路的电流关系”时，闭合开关后，测得图甲中 处电流为 ，则 处电流为 ， 处电流为 ；测得图乙中 处电流为 ， 处电流为 ，则 处电流为 。
6. 如图甲所示的电路中，将电流表分别接在电路中 、 、 三处，测出通过各处的电流为 、 、 ，它们之间的关系是 ，在串联电路中，电流表接入电路中的位置对测量结果 影响。如图乙所示，将电流表分别接在电路中的 、 、 三处，若三次测得的电流分别为 、 、 ，则三个电流值间的关系是 。
7. 如图所示，这是探究 电路的电路图，电流表 测的是 的电流，电流表 测的是 的电流，电流表 测的是干路的电流。
8. 如图所示的电路中，当开关 、 断开时，灯泡 串联；当开关 、 、 均闭合时，灯泡 并联，此时电流表测的是 中的电流。
五、实验题（共1小题；共4分）
9. 观察如图所示的电路连接图
（1）电路的连接中有错误，如果两个开关都闭合，可能造成的后果是 。
（2）请你改动图中一根导线的连接位置，使电路中的两只灯泡并联，并且开关 控制小灯 。（在需要改动的导线上画“”，然后用铅笔画出这根导线改动后的连接位置。）
六、作图题（共1小题；共13分）
10. 根据如图所示的实物连接图，在方框内画出相应的电路图。
答案
第一部分
1. A
第二部分
2. B， D
【解析】不允许用导线把电源的两极直接连接起来是因为这样会造成电源短路，此时电路中电阻几乎为零，则电流会太大，从而会损坏电源。
第三部分
3. A， B， C， D
【解析】根据电流表的使用规则，必须将电流表和被测的用电器串联；必须让电流从红色（或标识“”）接线柱流进，再从黑色（或标识“”）接线柱流出；必须正确选择电流表的量程；不允许把电流表直接连到电源的两极上，否则，电源将短路。
第四部分
4. 量程；串；
5. ；；
【解析】图甲是串联电路， 、 、 三处电流相同，所以 处的电流 ；图乙是并联电路 、 电流之和等于 处电流，所以 处电流 。
6. ；没有；
【解析】（1）如图甲所示的电路是一串联电路，将电流表分别接在电路中 、 、 三处，测出通过各处的电流为 、 、 ，他们之间的关系是 ；在串联电路中，电流表接入电路中的位置对测量结果没有影响；
（2）如图乙所示的电路是一并联电路，将电流表分别接在电路中的 、 、 三处，若三次测得的电流分别为 、 、 ， 是干路总电流， 、 分别是支路电流，因为并联电路中干路中的总电流等于各支路电流之和，所以三个电流值间的关系是 。
7. 并联；；；
8. 、 ； 、 ；
【解析】当 和 断开时， 和 接入电路，电流只有一条路径，所以 当 、 、 都闭合时， 被短路， 和 并联。电流表与 串联，所以测通过 的电流。
第五部分
9. （1） 电流表烧坏
（2）
第六部分
10. 如图所示
【解析】由题图可知，开关 控制整个电路，电流表测总电流， 控制 ，电压表测量 两端电压。画图时注意：由电源正极出来的电流经过电流表后分为了两支，一条是过 、 回到电源负极，另一条是过 回到电源负极。
