第十五章电流和电路复习课 A（有解析）

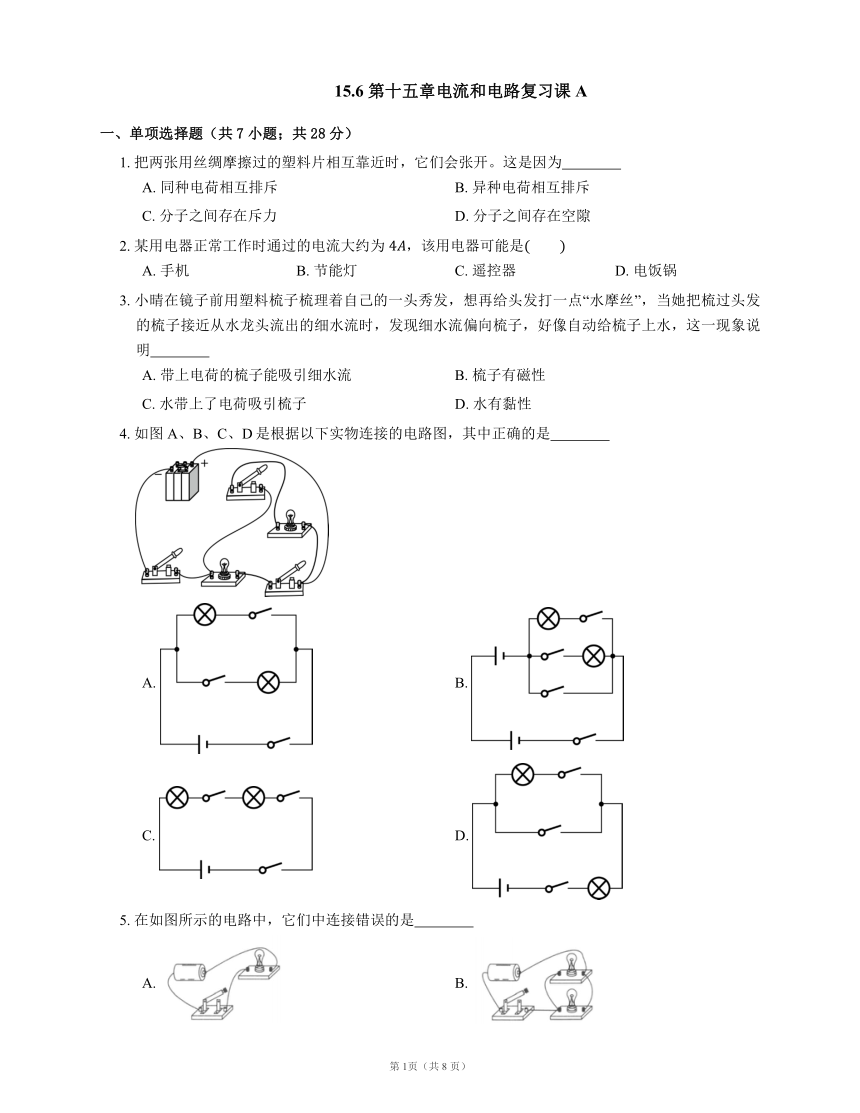

15.6 第十五章电流和电路复习课 A
一、单项选择题（共7小题；共28分）
1. 把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开。这是因为
A. 同种电荷相互排斥 B. 异种电荷相互排斥
C. 分子之间存在斥力 D. 分子之间存在空隙
2. 某用电器正常工作时通过的电流大约为，该用电器可能是　　
A. 手机 B. 节能灯 C. 遥控器 D. 电饭锅
3. 小晴在镜子前用塑料梳子梳理着自己的一头秀发，想再给头发打一点“水摩丝”，当她把梳过头发的梳子接近从水龙头流出的细水流时，发现细水流偏向梳子，好像自动给梳子上水，这一现象说明
A. 带上电荷的梳子能吸引细水流 B. 梳子有磁性
C. 水带上了电荷吸引梳子 D. 水有黏性
4. 如图A、B、C、D是根据以下实物连接的电路图，其中正确的是
A. B.
C. D.
5. 在如图所示的电路中，它们中连接错误的是
A. B.
C. D.

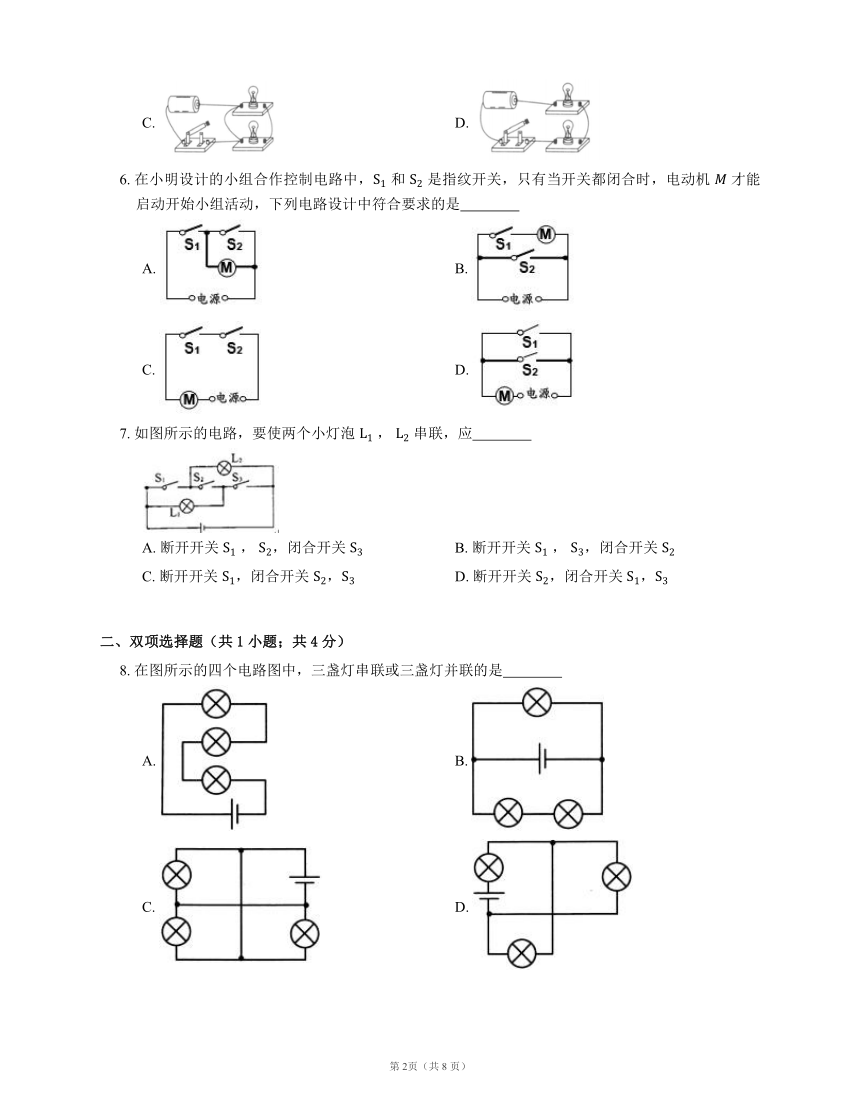

6. 在小明设计的小组合作控制电路中， 和 是指纹开关，只有当开关都闭合时，电动机 才能启动开始小组活动，下列电路设计中符合要求的是
A. B.
C. D.
7. 如图所示的电路，要使两个小灯泡 ， 串联，应
A. 断开开关 ， ，闭合开关 B. 断开开关 ， ，闭合开关
C. 断开开关 ，闭合开关 ， D. 断开开关 ，闭合开关 ，
二、双项选择题（共1小题；共4分）
8. 在图所示的四个电路图中，三盏灯串联或三盏灯并联的是
A. B.
C. D.

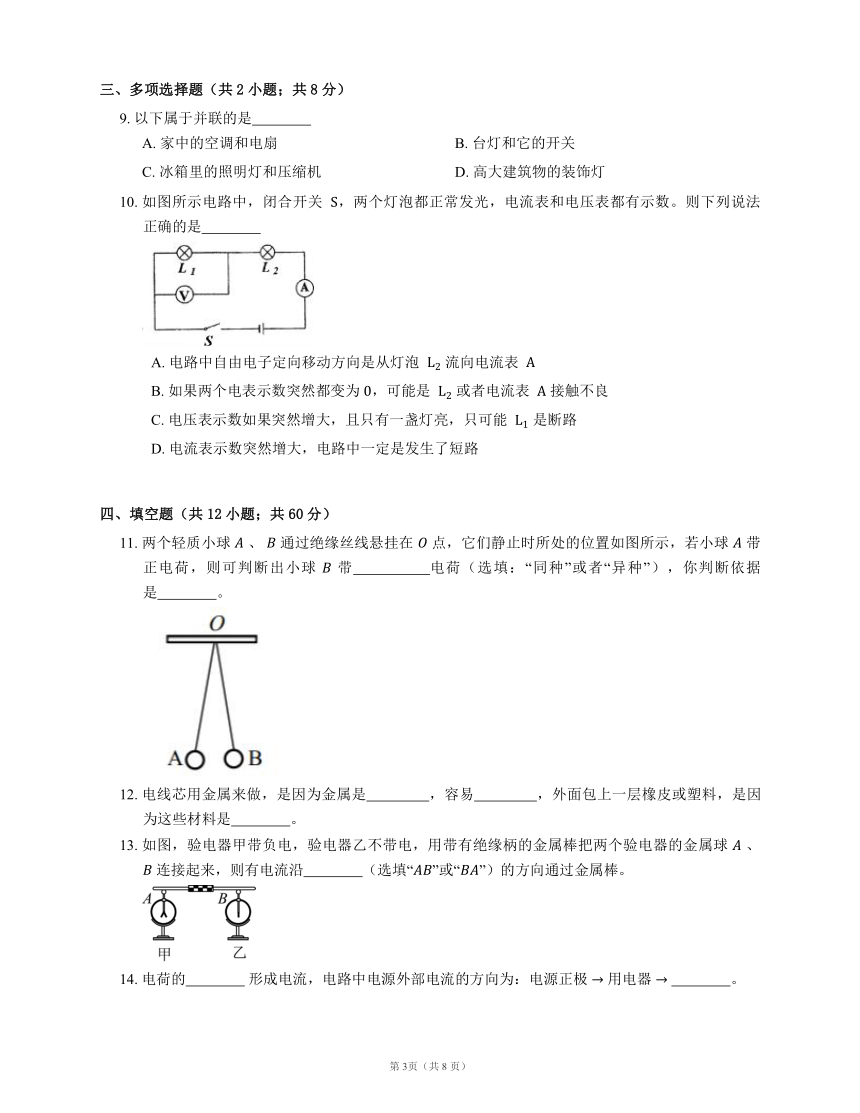

三、多项选择题（共2小题；共8分）
9. 以下属于并联的是
A. 家中的空调和电扇 B. 台灯和它的开关
C. 冰箱里的照明灯和压缩机 D. 高大建筑物的装饰灯
10. 如图所示电路中，闭合开关 ，两个灯泡都正常发光，电流表和电压表都有示数。则下列说法正确的是
A. 电路中自由电子定向移动方向是从灯泡 流向电流表
B. 如果两个电表示数突然都变为 ，可能是 或者电流表 接触不良
C. 电压表示数如果突然增大，且只有一盏灯亮，只可能 是断路
D. 电流表示数突然增大，电路中一定是发生了短路
四、填空题（共12小题；共60分）
11. 两个轻质小球 、 通过绝缘丝线悬挂在 点，它们静止时所处的位置如图所示，若小球 带正电荷，则可判断出小球 带 电荷（选填：“同种”或者“异种”），你判断依据是 。
12. 电线芯用金属来做，是因为金属是 ，容易 ，外面包上一层橡皮或塑料，是因为这些材料是 。
13. 如图，验电器甲带负电，验电器乙不带电，用带有绝缘柄的金属棒把两个验电器的金属球 、 连接起来，则有电流沿 （选填“”或“”）的方向通过金属棒。
14. 电荷的 形成电流，电路中电源外部电流的方向为：电源正极 用电器 。

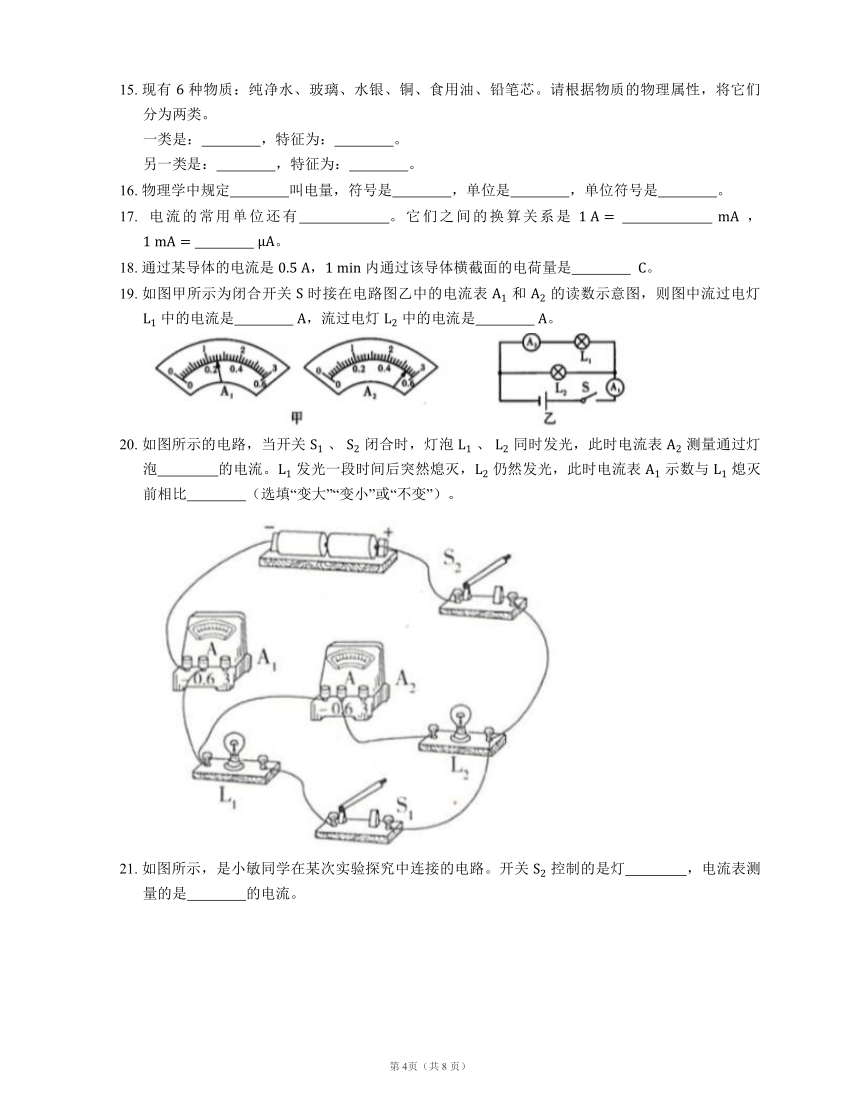

15. 现有 种物质：纯净水、玻璃、水银、铜、食用油、铅笔芯。请根据物质的物理属性，将它们分为两类。
一类是： ，特征为： 。
另一类是： ，特征为： 。
16. 物理学中规定 叫电量，符号是 ，单位是 ，单位符号是 。
17. 电流的常用单位还有 。它们之间的换算关系是 ， 。
18. 通过某导体的电流是 ， 内通过该导体横截面的电荷量是 。
19. 如图甲所示为闭合开关 时接在电路图乙中的电流表 和 的读数示意图，则图中流过电灯 中的电流是 ，流过电灯 中的电流是 。
20. 如图所示的电路，当开关 、 闭合时，灯泡 、 同时发光，此时电流表 测量通过灯泡 的电流。 发光一段时间后突然熄灭， 仍然发光，此时电流表 示数与 熄灭前相比 （选填“变大”“变小”或“不变”）。
21. 如图所示，是小敏同学在某次实验探究中连接的电路。开关 控制的是灯 ，电流表测量的是 的电流。
22. 如图所示电路，当把电源接在 、 两点时，电流表 测量的是通过电阻 的电流，电流表 测量的是通过电阻 的电流。若把电源改接在 、 两点，电流表 测量的是通过电阻 的电流，电流表 测量的是通过电阻 的电流。
五、作图题（共2小题；共26分）
23. 如图所示，请根据实物连接图在右侧的虚线框内画出电路图。
24. 一商品仓库，后门进货、前门取货。现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关，还有若干条导线。如图所示，利用这些元件，请你为仓库值班人员设计一个电路；电铃响同时绿灯亮，表示取货人在前门按开关；电铃响同时红灯亮，表示送货人在后门按开关。按要求连接实物，并在画出相应的电路图。
答案
第一部分
1. A
【解析】把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开，是因为它们带有同种电荷，互相排斥，故A符合题意。
2. D
【解析】【分析】家庭电路电压是，已知电路电流，由求出用电器的功率；然后根据对家用电器功率的了解逐一分析，做出选择。
【解析】解：该用电器的功率；
、手机的功率一般不超过，不符合题意；
、节能灯的功率在左右，不符合题意；
、遥控器的功率一般不超过，不符合题意；
、电饭煲的功率在左右，符合题意。
故选：。
【点评】本题考查了对家用电器功率和电功率公式的了解与掌握，家用电器的电流，我们不是很熟悉，我们对用电器的功率了解多一些，我们可以先算出用电器的功率，根据功率大小做出选择。
3. A
【解析】小晴用塑料梳子梳理自己的一头秀发，当她把梳过头发的梳子接近从水龙头流出的细水流时，由于摩擦过的塑料梳子带电，能够吸引细水流，所以细水流会向塑料梳子一方弯曲；故A正确。
4. A
【解析】电流从电源正极出来，上面一支经过灯泡和开关，下面一支经过开关和灯泡，汇合后一起经过干路开关，回到负极，因此A选项正确；
从图中可以看出，形成电源短路，因此B选项错误；
从图中可以看出，两灯泡串联了，故C选项错误；
开关闭合后，下边的两个开关同时控制一个灯泡，干路中没有开关，因此D选项错误。
5. C
6. C
【解析】指纹开关 和 都闭合时，电动机 才能启动开始小组活动，由此说明两开关串联后控制电动机，由图示电路图可知，C正确
7. B
【解析】电流从正极开始，依次经过灯泡 、 、 回到电源负极，因此断开开关 ，，闭合开关 。
第二部分
8. A， C
第三部分
9. A， C， D
【解析】台灯和它的开关串联连接；家中的空调和电扇、冰箱里的照明灯和压缩机、高大建筑物的装饰灯都能独立工作，所以属于并联电路。
10. A， B， D
第四部分
11. 同种；因为它们相互排斥
12. 导体；导电；绝缘体
【解析】电线芯用金属来做，是因为金属容易导电，是导体；外面包上一层橡皮或塑料，是因为橡皮或塑料不容易导电，是绝缘体。
13.
14. 定向移动；电源负极
【解析】电流是电荷的定向移动形成的，人们把正电荷定向移动的方向规定为电流的方向，电源外部，电流从电源的正极经用电器流向电源的负极。
15. 水银、铜、铅笔芯；都是导体；纯净水、玻璃、食用油；都是绝缘体
【解析】由题意可知这 种物质中，一类是导体：水银、铜、铅笔芯；另一类是绝缘体：纯净水、玻璃、食用油。
16. 电荷的多少；；库仑；
17. ； ； ；
18.
【解析】 ，根据公式 得通过导体横截面的电荷量：。
19. ；
20. ；变小
【解析】闭合两个开关，两灯并联，电流表 测的是干路电流，电流表 测的是 所在支路的电流；两灯泡都发光时，电流表 的示数等于通过两个支路的电流之和； 发光一段时间后突然熄灭， 仍然发光，此时电流表 的示数等于通过 的电流，而通过 的电流不变，所以电流表 的示数变小。
21. ；干路
【解析】由图可知：电流从电源正极出发，经过开关 、电流表之后分成两条路，一条经过灯 回到负极；另一条经过灯 、开关 回到负极。开关 与灯 串联，所以开关 控制的是灯 ；电流表接在干路上，电流表测量的是干路电流。
22. 和 ； 和 ；；
第五部分
23. 如图所示。
24.
【解析】由题意知，两个电灯为并联，且各有一个开关控制，而电铃串联在干路中；
即绿灯亮时，电铃响表示取货人在前门按开关；红灯亮时，电铃响表示送货人在后门按开关。如图：
第1页（共1 页）
