19.3 安全用电 A
一、单项选择题(共7小题;共28分)
1. 下列有关安全用电的说法正确的是
A. 壳损坏的插座应及时更换
B. 用电器着火时,应迅速向用电器泼水灭火
C. 发现有人触电时,立即用手把人拉开
D. 使用试电笔时手指要接触笔尖金属体
2. 如图是某同学家中的部分电路,开始时各部分工作正常,电饭堡的插头插入电源的三孔插座后,正在烧水的电热壶突然不能工作了,但电灯仍正常发光,拔出电饭堡的插头,电热壶仍不能工作,把测电笔分别插人插座的左、右孔,氖管均能发光。则可以判断出电路的故障是
A. 电热壶所在电路的 、 两点间断路
B. 插座的接地线断路
C. 电路的 、 两点间导线断路
D. 电路的 、 两点间导线断路
3. 如图所示的事例中,符合安全用电原则的是
A. B.
C. D.
4. 关于安全用电,下列做法正确的是
A. 用湿手拨动开关
B. 电线的绝缘皮破损后继续使用
C. 在未断开电源开关的情况下更换灯泡
D. 家庭电路中必须安装保险丝或空气开关
5. 下列做法符合安全用电要求的是
A. 在开关闭合的情况下更换灯泡 B. 不触碰零线时可以触碰火线
C. 使用试电笔时手指接触笔尖 D. 高大建筑的顶端安装避雷针

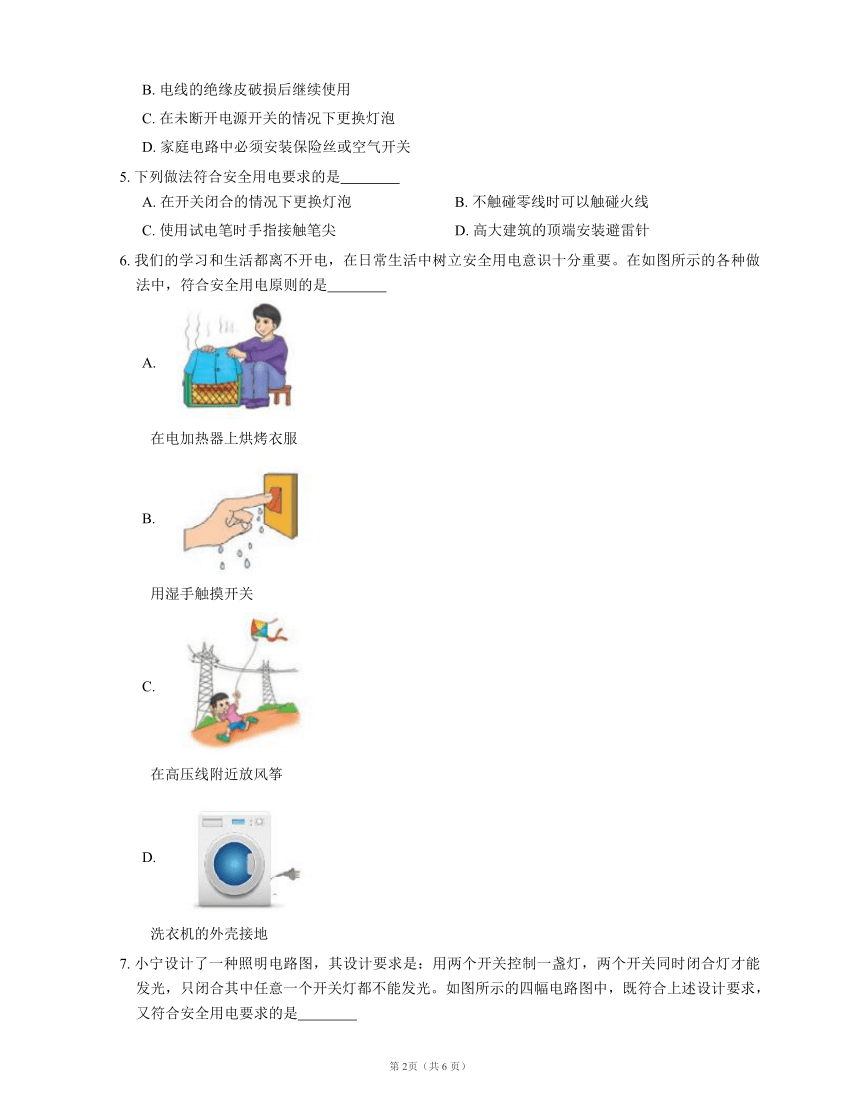

6. 我们的学习和生活都离不开电,在日常生活中树立安全用电意识十分重要。在如图所示的各种做法中,符合安全用电原则的是
A.
在电加热器上烘烤衣服
B.
用湿手触摸开关
C.
在高压线附近放风筝
D.
洗衣机的外壳接地

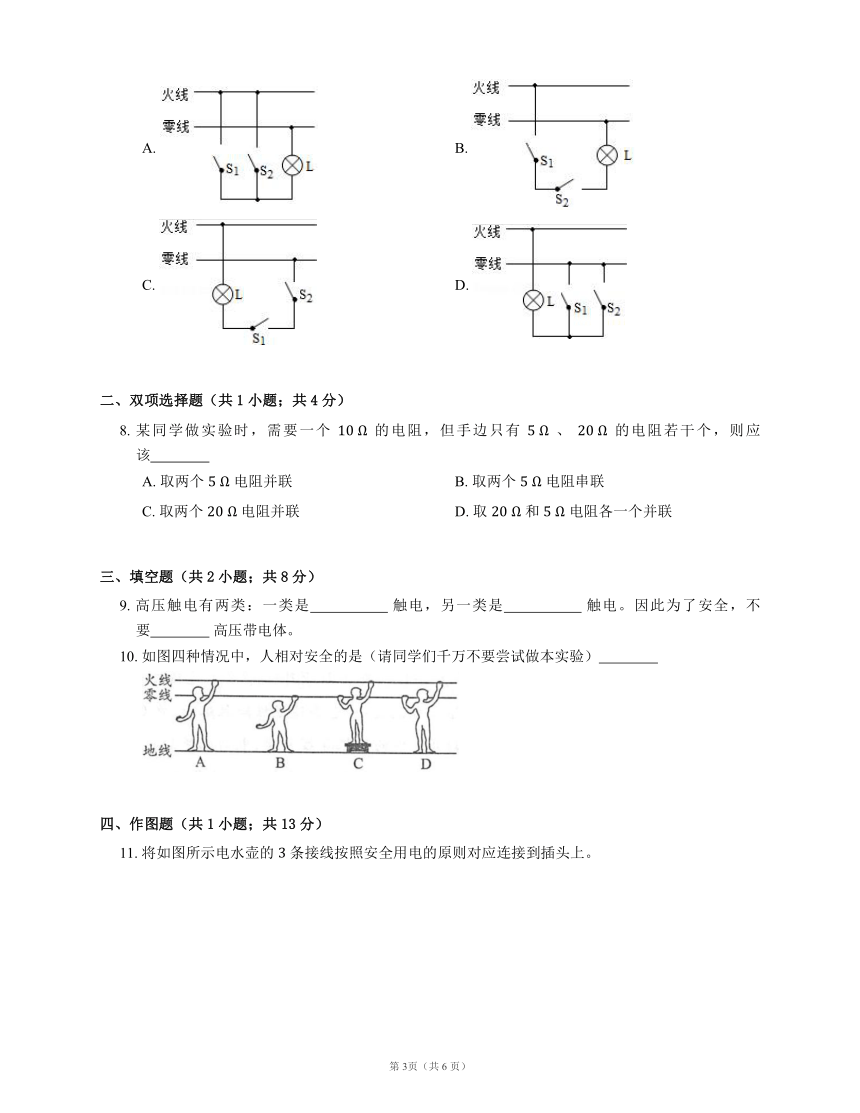

7. 小宁设计了一种照明电路图,其设计要求是:用两个开关控制一盏灯,两个开关同时闭合灯才能发光,只闭合其中任意一个开关灯都不能发光。如图所示的四幅电路图中,既符合上述设计要求,又符合安全用电要求的是
A. B.
C. D.
二、双项选择题(共1小题;共4分)
8. 某同学做实验时,需要一个 的电阻,但手边只有 、 的电阻若干个,则应该
A. 取两个 电阻并联 B. 取两个 电阻串联
C. 取两个 电阻并联 D. 取 和 电阻各一个并联
三、填空题(共2小题;共8分)
9. 高压触电有两类:一类是 触电,另一类是 触电。因此为了安全,不要 高压带电体。
10. 如图四种情况中,人相对安全的是(请同学们千万不要尝试做本实验)
四、作图题(共1小题;共13分)
11. 将如图所示电水壶的 条接线按照安全用电的原则对应连接到插头上。
答案
第一部分
1. A
【解析】当电线绝缘皮破损或插座的外壳损坏时,容易引发触电事故,应及时更换,故此项正确;电器设备失火时,要先切断电源,再实行施救措施,故此项错误;发现有人触电时,立即用手将其拉离电源会造成被救者也触电,应立即切断电源或用绝缘体把导线挑开,故此项错误;使用测电笔时,手不能接触笔尖金属体,手一定要接触笔尾金属体,故此项错误。
2. C
3. B
4. D
5. D
【解析】A选项,B选项,C选项:在开关闭合的情况下更换灯泡,不触碰零线时可以触碰火线和使用试电笔时手指接触笔尖的行为都会引发触电事故,故ABC错误;
D选项:高大建筑的顶端安装避雷针可以避免建筑物被雷击,故D正确;
故选D。
6. D
7. B
【解析】分析电路可知,若两开关并联,则只要闭合一个开关,灯即发光;若两开关串联,则只有两开关都闭合时电路才能接通;为保证安全开关应接在火线上,符合条件的为B。
第二部分
8. B, C
第三部分
9. 高压电弧;跨步电压;靠近
10. B
第四部分
11.
【解析】将有开关和保险丝的一端与火线相连,外壳与地线相连,中间一条与零线相连。
