20.3 电磁铁 电磁继电器 A（有解析）

20.3 电磁铁 电磁继电器 A

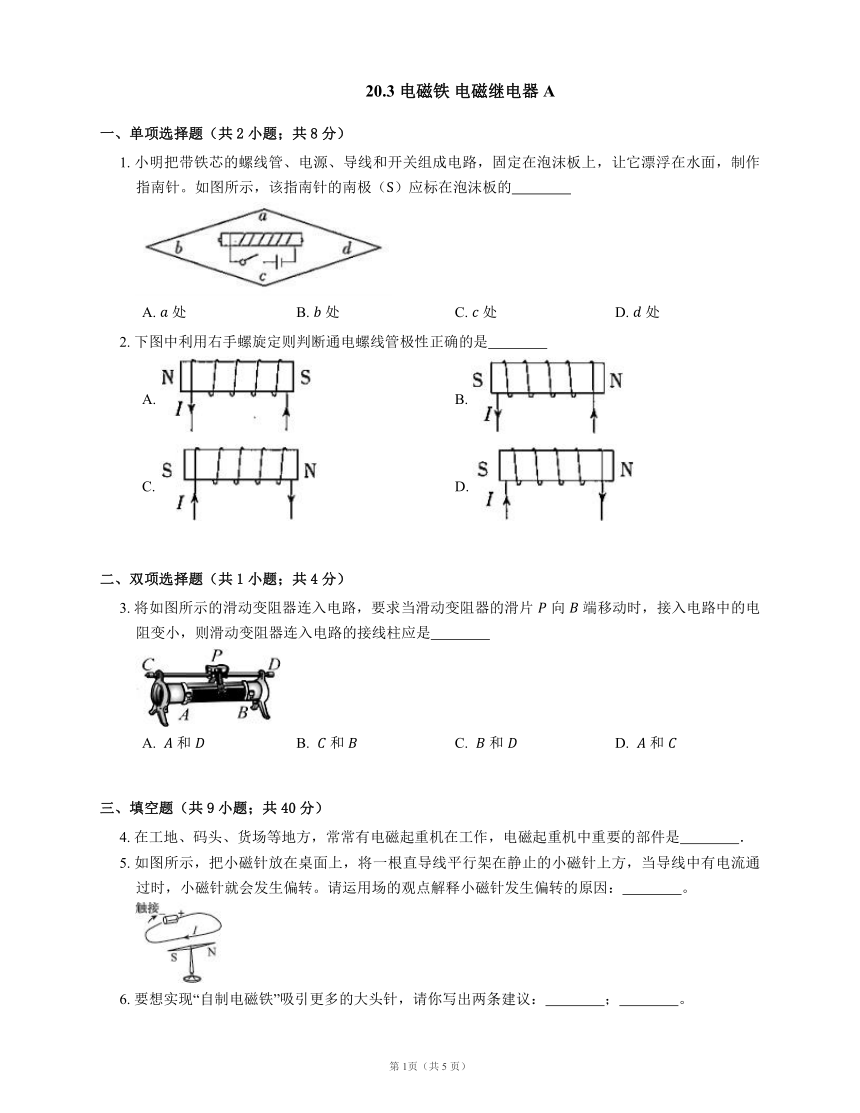

一、单项选择题（共2小题；共8分）
1. 小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面，制作指南针。如图所示，该指南针的南极（）应标在泡沫板的
A. 处 B. 处 C. 处 D. 处
2. 下图中利用右手螺旋定则判断通电螺线管极性正确的是
A. B.
C. D.
二、双项选择题（共1小题；共4分）
3. 将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片 向 端移动时，接入电路中的电阻变小，则滑动变阻器连入电路的接线柱应是
A. 和 B. 和 C. 和 D. 和
三、填空题（共9小题；共40分）
4. 在工地、码头、货场等地方，常常有电磁起重机在工作，电磁起重机中重要的部件是 ．
5. 如图所示，把小磁针放在桌面上，将一根直导线平行架在静止的小磁针上方，当导线中有电流通过时，小磁针就会发生偏转。请运用场的观点解释小磁针发生偏转的原因： 。
6. 要想实现“自制电磁铁”吸引更多的大头针，请你写出两条建议： ； 。

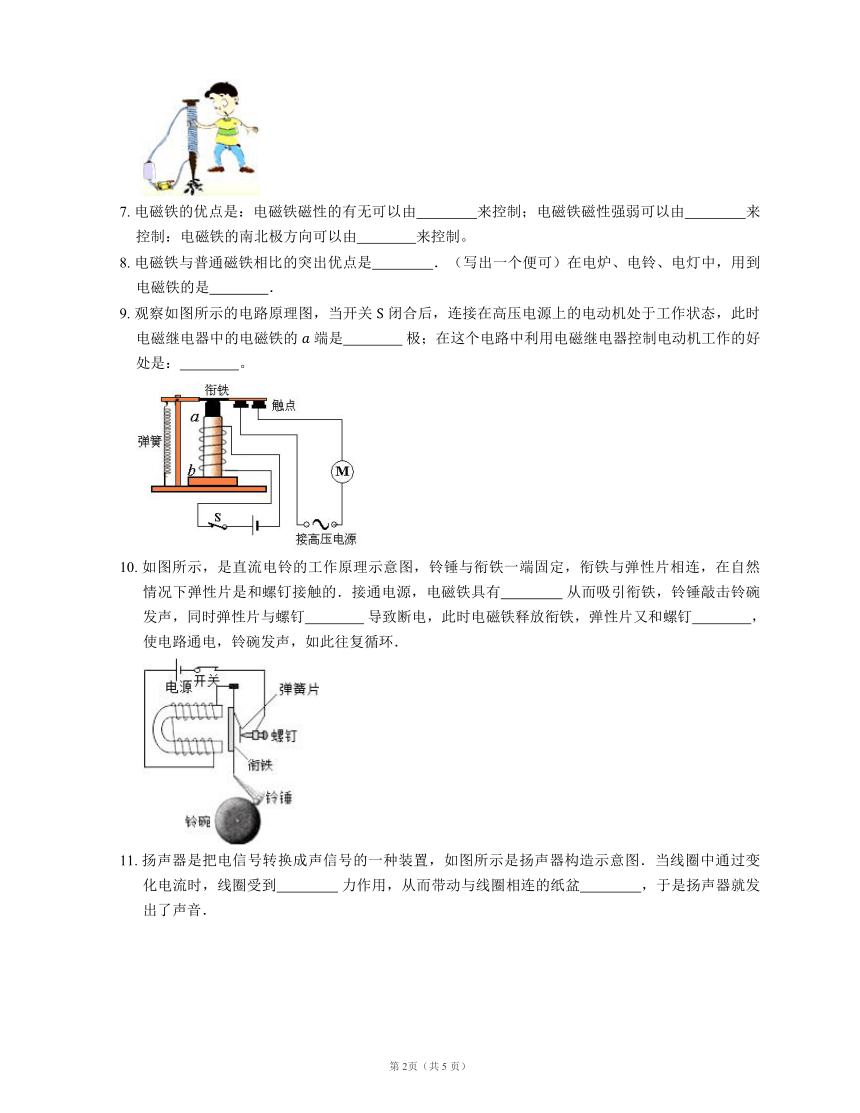

7. 电磁铁的优点是：电磁铁磁性的有无可以由 来控制；电磁铁磁性强弱可以由 来控制：电磁铁的南北极方向可以由 来控制。
8. 电磁铁与普通磁铁相比的突出优点是 ．（写出一个便可）在电炉、电铃、电灯中，用到电磁铁的是 ．
9. 观察如图所示的电路原理图，当开关 闭合后，连接在高压电源上的电动机处于工作状态，此时电磁继电器中的电磁铁的 端是 极；在这个电路中利用电磁继电器控制电动机工作的好处是： 。
10. 如图所示，是直流电铃的工作原理示意图，铃锤与衔铁一端固定，衔铁与弹性片相连，在自然情况下弹性片是和螺钉接触的．接通电源，电磁铁具有 从而吸引衔铁，铃锤敲击铃碗发声，同时弹性片与螺钉 导致断电，此时电磁铁释放衔铁，弹性片又和螺钉 ，使电路通电，铃碗发声，如此往复循环．
11. 扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器构造示意图．当线圈中通过变化电流时，线圈受到 力作用，从而带动与线圈相连的纸盆 ，于是扬声器就发出了声音．
12. 也叫喇叭。它是把电信号转换成 的装置。主要由永久 、 和锥形纸盆构成。
答案
第一部分
1. D
【解析】泡沫板漂浮在水面上易于转动，螺线管通电后相当于条形磁铁，受地磁场作用会使泡沫板最终静止在南北方向，根据安培定则可以判断通电螺线管左端为 极，右端为 极。因此该指南针南极应标在泡沫板的 处。故选择D。
2. D
【解析】由右手螺旋定则，右手的四指指向螺线管中的电流方向，则大拇指所指的方向为螺线管的 极，由此可以判断出D项标注的极性正确，故选D。
第二部分
3. B， C
【解析】A 、选择 和 接线柱时，当滑动变阻器的滑片 向 端移动时，接入电路的电阻丝的长度变大，电阻变大，不符合题意；
B、选择 和 接线柱时，当滑动变阻器的滑片 向 端移动时，接入电路的电阻丝的长度变小，电阻变小，符合题意．
C、选择 和 接线柱时，当滑动变阻器的滑片 向 端移动时，接入电路的电阻丝的长度变小，电阻变小，符合题意；
D 、选择 和 接线柱时，当滑动变阻器的滑片 向 端移动时，接入电路的电阻丝的长度变大，电阻变大，不符合题意。
第三部分
4. 电磁铁
5. 通电导线周围存在着磁场，处在磁场中的小磁针受到力的作用
【解析】本题考查的是奥斯特实验，难度较小。一根直导线平行架在静止的小磁针上方，当导线中有电流通过时，小磁针就会发生偏转，说 明了磁场对放入其中的磁体有力的作用。
6. 线圈的匝数不变，在保证安全的条件下，适当增加电磁铁中的电流；使电磁铁中的电流不变，增加线圈的匝数
【解析】电磁铁的磁性的强弱与电流大小和线圈的匝数有关，所以可以使电磁铁中的电流不变，增加线圈的匝数，或线圈的匝数不变，在保证安全的条件下，适当增加电磁铁中的电流。
7. 通、断电流；电流的强弱或线圈的匝数；电流的方向
8. 可以控制磁性强弱（可以改变磁极方向等）；电铃．
【解析】因为电磁铁的磁性强弱与电流大小有关，电磁铁的极性与电流方向有关，电磁铁的磁性的有无可以由电流的通断来控制；这些都是电磁铁较普通磁铁的主要优点；
电炉主要是利用了电流的热效应，电灯主要是利用了将电能转化为光能，电铃里面有电磁铁．
9. ；避免触电
10. 磁性；分离；接触
【解析】通电时，电磁铁有电流通过，电磁铁具有了磁性，衔铁被吸引过来，使小锤打击铃碗发出声音，同时衔铁与螺钉分离，电路断开，电磁铁失去了磁性，此时电磁铁释放衔铁，弹性片又和螺钉接触使电路通电，铃碗发声，如此往复循环
11. 磁场；来回振动
【解析】如图，扬声器中的线圈中通过变化电流时，线圈会受到永久磁铁的磁场力的作用，而带动与线圈相连的纸盆来回振动，将电信号转化成声信号
12. 扬声器；声信号；磁体；线圈
