20.4 电动机 A（有解析）

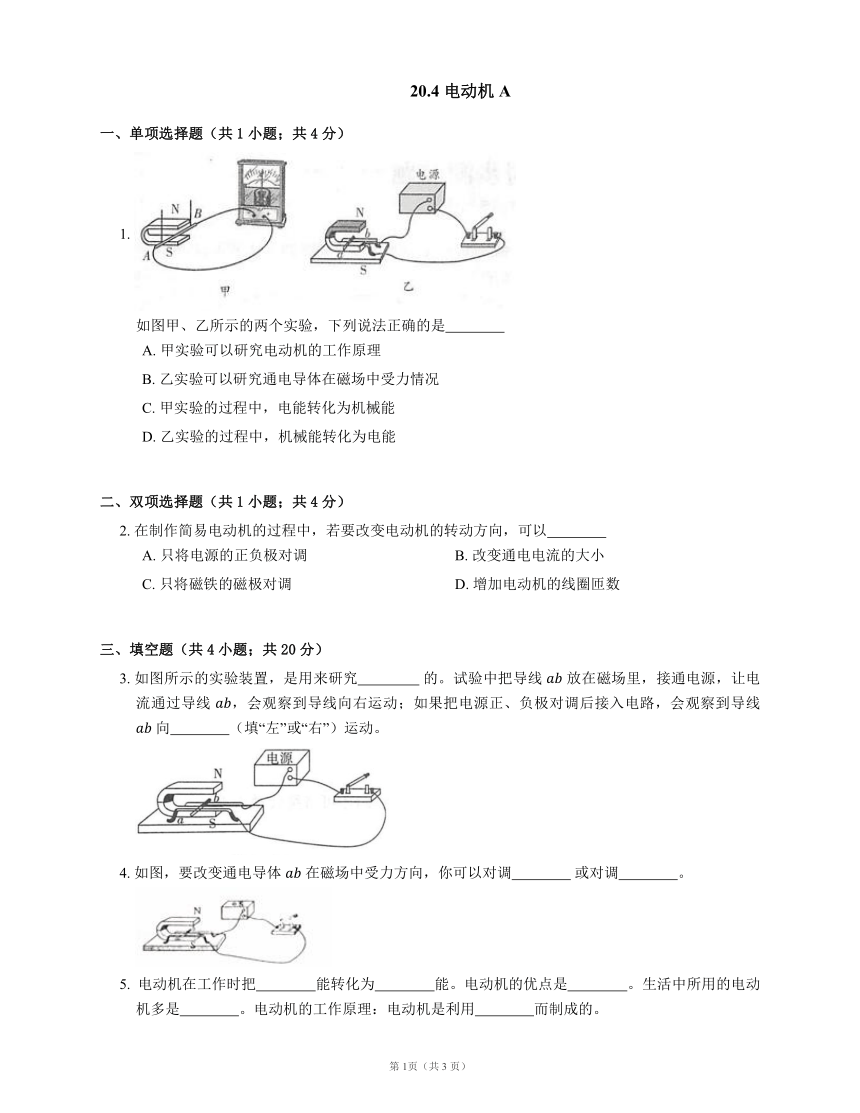

20.4 电动机 A
一、单项选择题（共1小题；共4分）
1.
如图甲、乙所示的两个实验，下列说法正确的是
A. 甲实验可以研究电动机的工作原理
B. 乙实验可以研究通电导体在磁场中受力情况
C. 甲实验的过程中，电能转化为机械能
D. 乙实验的过程中，机械能转化为电能
二、双项选择题（共1小题；共4分）
2. 在制作简易电动机的过程中，若要改变电动机的转动方向，可以
A. 只将电源的正负极对调 B. 改变通电电流的大小
C. 只将磁铁的磁极对调 D. 增加电动机的线圈匝数
三、填空题（共4小题；共20分）
3. 如图所示的实验装置，是用来研究 的。试验中把导线 放在磁场里，接通电源，让电流通过导线 ，会观察到导线向右运动；如果把电源正、负极对调后接入电路，会观察到导线 向 （填“左”或“右”）运动。
4. 如图，要改变通电导体 在磁场中受力方向，你可以对调 或对调 。
5. 电动机在工作时把 能转化为 能。电动机的优点是 。生活中所用的电动机多是 。电动机的工作原理：电动机是利用 而制成的。
6. 电动机安装完成后，闭合电路电动机不运转，但轻轻的转一下就转动起来了，出现这种现象的原因是 。
四、实验题（共1小题；共12分）
7. 探究“通电导体在磁场中受力与什么因素有关”的实验，如图所示。
（1）如图甲所示，将导体 置于蹄形磁铁的两极之间，闭合开关，导体 向左运动，说明磁场对 导体有力的作用。
（2）仅将图甲中磁铁的 、 极对调，闭合开关，导体 向右运动，说明导体在磁场中的受力方向与 有关；仅将图甲中电源的正、负极对调，导体 向右运动，说明导体 在磁场中的受力方向与 有关。
（3）将导体换成线圈放入磁场中，如图乙所示，闭合开关，线圈不能持续转动，是因为线圈越过了平衡位置以后，受到磁场的力要 它的转动。为了使线圈持续转动下去，可以通过每半周改变电流的方向或改变 的方向，生活中的电动机一般是通过换向器改变 的方向让线圈持续转动起来的。
答案
第一部分
1. B
第二部分
2. A， C
【解析】只将电源的正负极对调，这样做可以改变电流方向，能改变电动机的转动方向，故A正确；
电流方向影响线圈转动方向，电流大小影响的是转动速度，不能改变电动机的转动方向，故 不正确；
只将磁铁的磁极对调可以改变磁场的方向，能改变电动机的转动方向，故C正确；
增加电动机的线圈匝数，这样做可以增大转速，不改变转动方向，不能改变电动机的转动方向，故 不正确。
第三部分
3. 磁场对通电导线的作用；左
4. 磁极；电源正负极
【解析】通电导体在磁场中的受力方向与磁场和电流方向有关，只改变电流方向或只改变磁场方向都可改变通电导体在磁场中的受力方向。故如图，要改变通电导体 在磁场中受力方向，你可以对调磁极或对调电源正负极
5. 电；机械；构造简单、体积小、便于操作、易于控制、功率可大可小；交流电动机；通电导体在磁场中受力的作用
6. 线圈正处于平衡位置
第四部分
7. （1） 通电
【解析】将一根导体 置于蹄形磁铁的两极之间，闭合开关后，电路中有电流，导体运动，说明磁场对通电导体有力的作用；
（2） 磁场方向；电流方向
【解析】导体在磁场中的受力方向与电流的方向和磁场的方向有关；仅将图甲中磁铁的 、 极对调，闭合开关，导体 向右运动，说明导体在磁场中的受力方向与磁场方向有关；仅将图甲中电源的正、负极对调，导体 向右运动，说明导体ab在磁场中的受力方向与电流的方向有关；
（3） 阻碍；磁场；电流
【解析】由图乙知， 边受到向上的力，线圈越过了平衡位置以后，受到磁场的力的方向与运动方向相反，要阻碍线圈的转动，为了使线圈持续转动下去，可以通过每半周改变电流的方向或改变磁场的方向，生活中的电动机一般是通过换向器改变电流的方向让线圈持续转动起来的。
第1页（共1 页）
