第二十章电与磁、第二十一章信息的传递检测题(1) A（有解析）

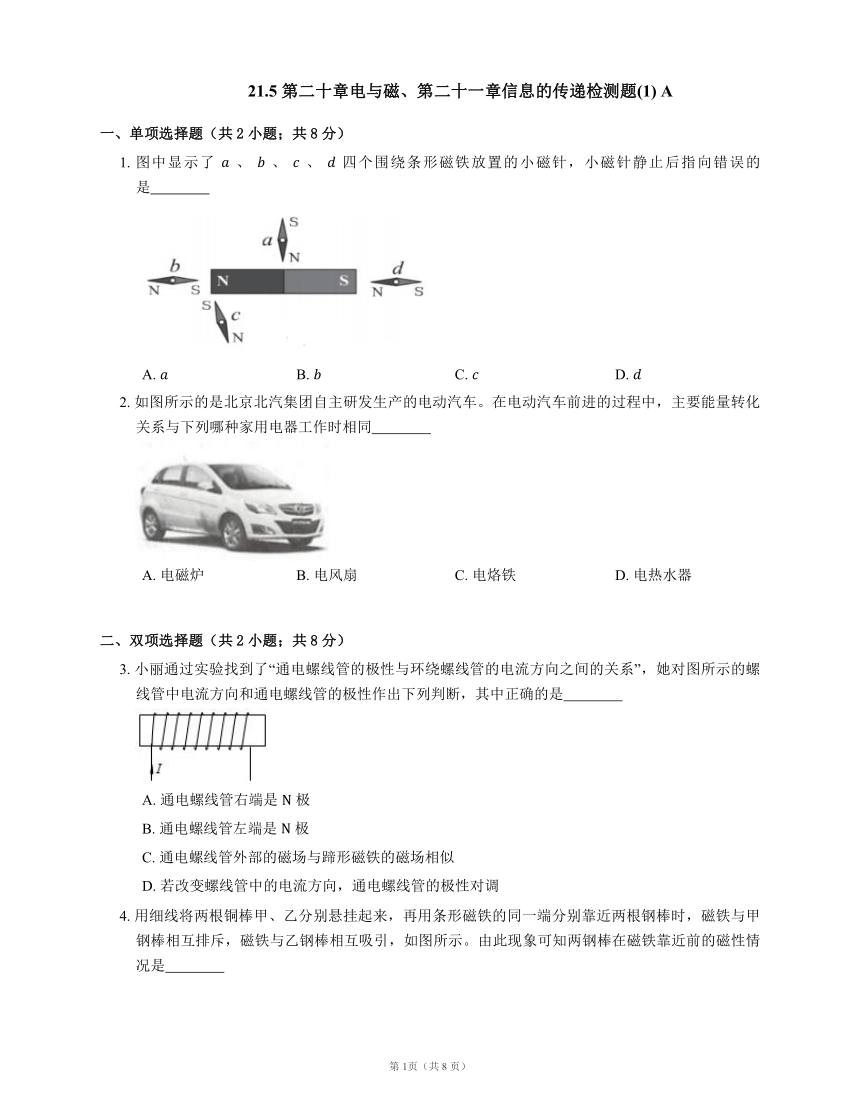

21.5 第二十章电与磁、第二十一章信息的传递检测题(1) A
一、单项选择题（共2小题；共8分）
1. 图中显示了 、 、 、 四个围绕条形磁铁放置的小磁针，小磁针静止后指向错误的是
A. B. C. D.
2. 如图所示的是北京北汽集团自主研发生产的电动汽车。在电动汽车前进的过程中，主要能量转化关系与下列哪种家用电器工作时相同
A. 电磁炉 B. 电风扇 C. 电烙铁 D. 电热水器
二、双项选择题（共2小题；共8分）
3. 小丽通过实验找到了“通电螺线管的极性与环绕螺线管的电流方向之间的关系”，她对图所示的螺线管中电流方向和通电螺线管的极性作出下列判断，其中正确的是
A. 通电螺线管右端是 极
B. 通电螺线管左端是 极
C. 通电螺线管外部的磁场与蹄形磁铁的磁场相似
D. 若改变螺线管中的电流方向，通电螺线管的极性对调

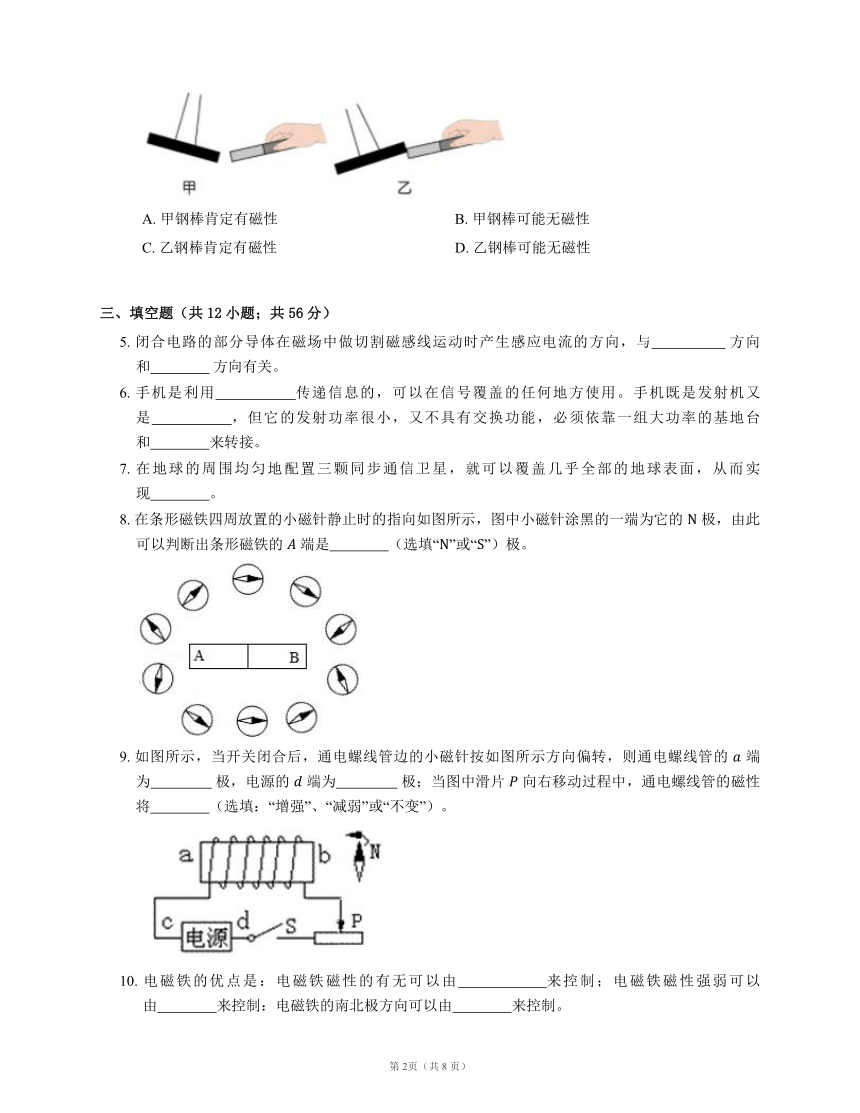

4. 用细线将两根铜棒甲、乙分别悬挂起来，再用条形磁铁的同一端分别靠近两根钢棒时，磁铁与甲钢棒相互排斥，磁铁与乙钢棒相互吸引，如图所示。由此现象可知两钢棒在磁铁靠近前的磁性情况是
A. 甲钢棒肯定有磁性 B. 甲钢棒可能无磁性
C. 乙钢棒肯定有磁性 D. 乙钢棒可能无磁性
三、填空题（共12小题；共56分）
5. 闭合电路的部分导体在磁场中做切割磁感线运动时产生感应电流的方向，与 方向和 方向有关。
6. 手机是利用 传递信息的，可以在信号覆盖的任何地方使用。手机既是发射机又是 ，但它的发射功率很小，又不具有交换功能，必须依靠一组大功率的基地台和 来转接。
7. 在地球的周围均匀地配置三颗同步通信卫星，就可以覆盖几乎全部的地球表面，从而实现 。
8. 在条形磁铁四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的 极，由此可以判断出条形磁铁的 端是 （选填“”或“”）极。
9. 如图所示，当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的 端为 极，电源的 端为 极；当图中滑片 向右移动过程中，通电螺线管的磁性将 （选填：“增强”、“减弱”或“不变”）。
10. 电磁铁的优点是：电磁铁磁性的有无可以由 来控制；电磁铁磁性强弱可以由 来控制：电磁铁的南北极方向可以由 来控制。

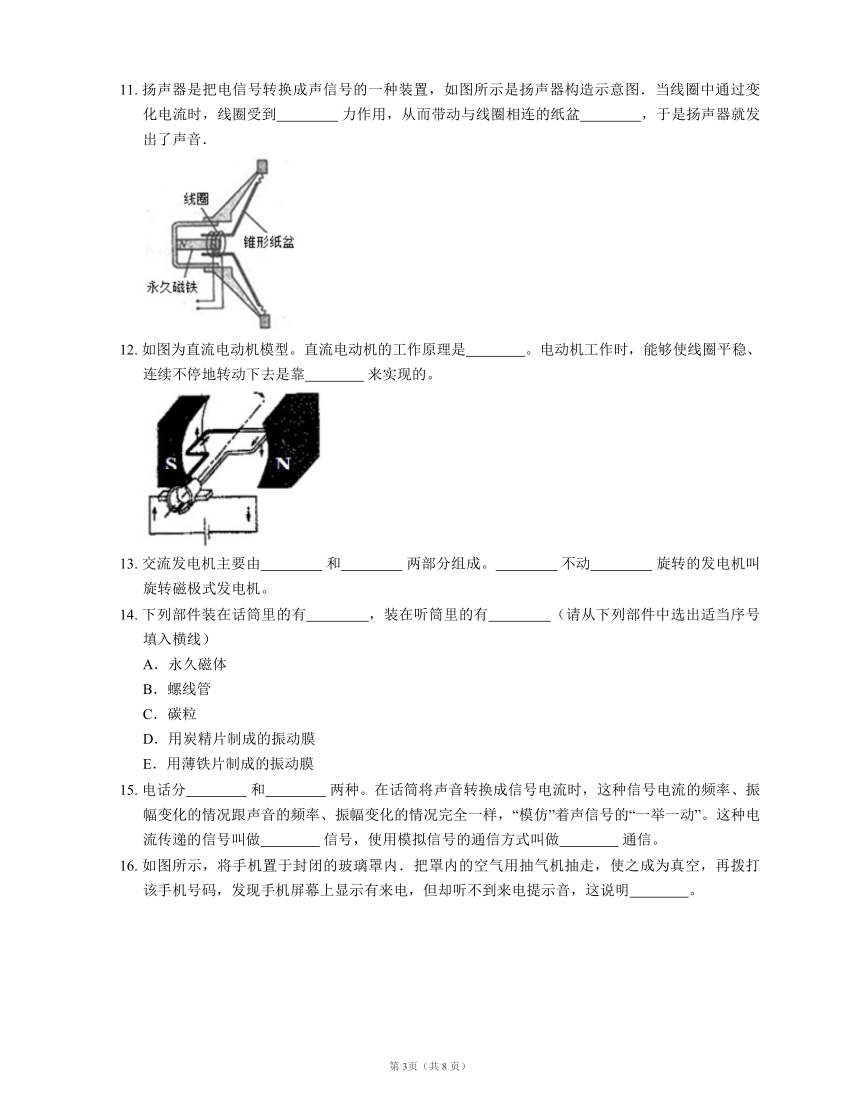

11. 扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器构造示意图．当线圈中通过变化电流时，线圈受到 力作用，从而带动与线圈相连的纸盆 ，于是扬声器就发出了声音．
12. 如图为直流电动机模型。直流电动机的工作原理是 。电动机工作时，能够使线圈平稳、连续不停地转动下去是靠 来实现的。
13. 交流发电机主要由 和 两部分组成。 不动 旋转的发电机叫旋转磁极式发电机。
14. 下列部件装在话筒里的有 ，装在听筒里的有 （请从下列部件中选出适当序号填入横线）
A．永久磁体
B．螺线管
C．碳粒
D．用炭精片制成的振动膜
E．用薄铁片制成的振动膜
15. 电话分 和 两种。在话筒将声音转换成信号电流时，这种信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，“模仿”着声信号的“一举一动”。这种电流传递的信号叫做 信号，使用模拟信号的通信方式叫做 通信。
16. 如图所示，将手机置于封闭的玻璃罩内．把罩内的空气用抽气机抽走，使之成为真空，再拨打该手机号码，发现手机屏幕上显示有来电，但却听不到来电提示音，这说明 。
四、实验题（共1小题；共10分）

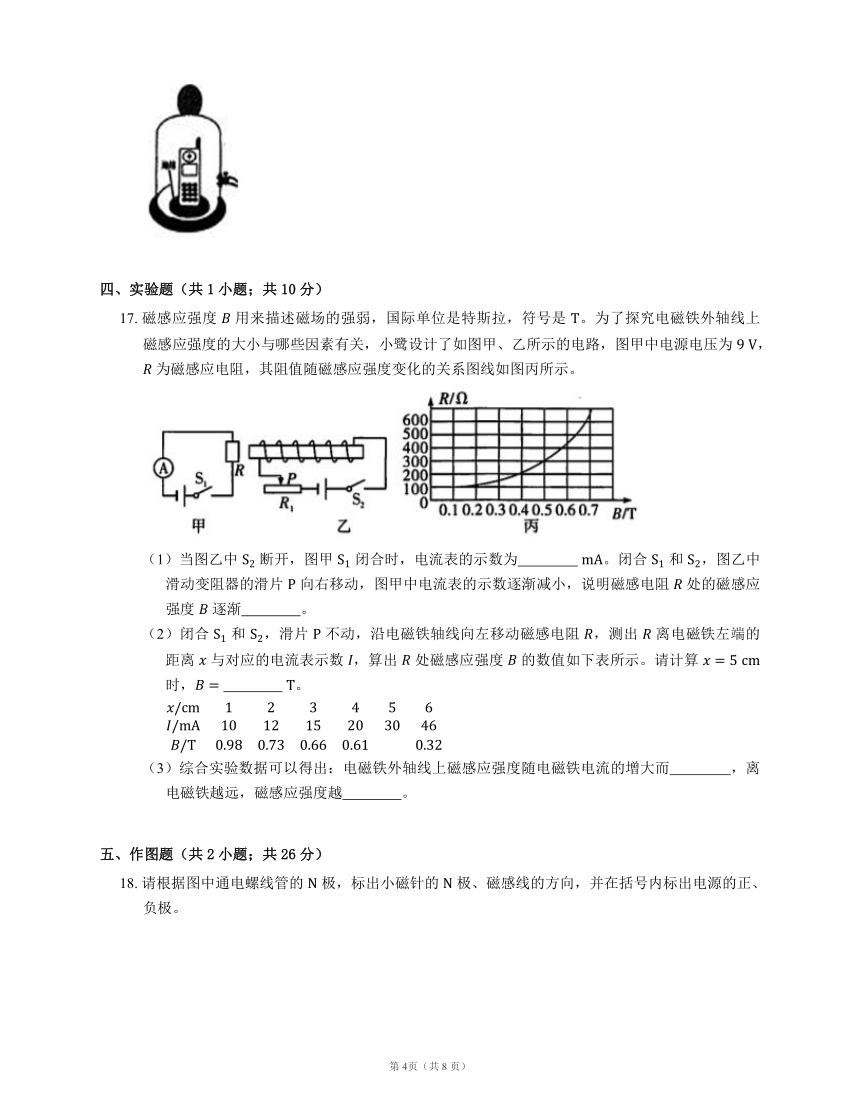

17. 磁感应强度 用来描述磁场的强弱，国际单位是特斯拉，符号是 。为了探究电磁铁外轴线上磁感应强度的大小与哪些因素有关，小鹭设计了如图甲、乙所示的电路，图甲中电源电压为 ， 为磁感应电阻，其阻值随磁感应强度变化的关系图线如图丙所示。
（1）当图乙中 断开，图甲 闭合时，电流表的示数为 。闭合 和 ，图乙中滑动变阻器的滑片 向右移动，图甲中电流表的示数逐渐减小，说明磁感电阻 处的磁感应强度 逐渐 。
（2）闭合 和 ，滑片 不动，沿电磁铁轴线向左移动磁感电阻 ，测出 离电磁铁左端的距离 与对应的电流表示数 ，算出 处磁感应强度 的数值如下表所示。请计算 时， 。
（3）综合实验数据可以得出：电磁铁外轴线上磁感应强度随电磁铁电流的增大而 ，离电磁铁越远，磁感应强度越 。
五、作图题（共2小题；共26分）
18. 请根据图中通电螺线管的 极，标出小磁针的 极、磁感线的方向，并在括号内标出电源的正、负极。
19. 根据图中通电螺线管的磁感线方向，标出小磁针的 极，并在括号内标出电源的正、负极。
六、简答题（共1小题；共13分）
20. 如图是一种温度自动报警器的原理图。制作水银温度计时在玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连。当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。说明它的工作原理。
答案
第一部分
1. A
【解析】如图是条形磁铁的磁感线分布，
在磁体的外部，磁感线从 极出来，由 极进入磁体。再根据小磁针静止时 极指向与该点磁场方向一致，由此可以判定： 错误。
2. B
【解析】电动汽车与电风扇都是电能转化成机械能，选项B正确；电磁炉、电烙铁、电热水器都是电能转化成内能，选项A、C、D错误。
第二部分
3. B， D
【解析】（1）电流从螺线管的左端流入右端流出，结合线圈的绕向，利用安培定则可以确定螺线管的左端为 极，右端为 极，如下图：
故A错误，B正确；
（2）螺线管通电后，通电螺线管周围产生磁场，通电螺线管外部的磁场与条形磁铁周围的磁场一样。而不是和蹄形磁体的磁场相似，故C错误。
（3）由安培定则可知，螺线管的极性与电流方向和绕线方向有关。因此若改变螺线管中的电流方向，通电螺线管的极性对调，故D正确。
4. A， B
【解析】同名磁体相互排斥，异名磁极相互吸引。但是相互排斥的一定时同名磁极，相互吸引可能是有磁性的物体与无磁性的铁、钴、镍相互吸引，故AB正确。
第三部分
5. 导体运动；磁场
6. 电磁波；接收机；交换中心
7. 全球通信
8.
【解析】由图知，左侧的小磁针静止时 极都指向 端，因同名磁极相互排斥，异名磁极相互吸引，故可知条形磁铁的 端为 极， 端为 极。
9. ；负；减弱
【解析】小磁针 级指向 说明 为螺线管 级，用右手大拇指指向 ，根据四指环绕方向 为电源负极，当 向右移动时阻值变大，电流变小，螺线管磁性减弱。
10. 通、断电流；电流的强弱或线圈的匝数；电流的方向
11. 磁场；来回振动
【解析】如图，扬声器中的线圈中通过变化电流时，线圈会受到永久磁铁的磁场力的作用，而带动与线圈相连的纸盆来回振动，将电信号转化成声信号
12. 通电导体在磁场里受力而运动；换向器
13. 线圈；磁体；线圈；磁体
14. CD；ABE
15. 模拟；数字；模拟；模拟
16. 声音不能在真空中传播，电磁波能在真空中传播
第四部分
17. （1） ；增大
（2）
（3） 增大；小
第五部分
18.
【解析】据图可知，该通电螺线管的右端是 极，所以左端是 极，在磁体外部，磁感线总是从磁体的 极出发回到 极，所以磁感线的方向是从右向左。根据同名磁极相互排斥、异名磁极相互吸引，可以判断出小磁针的左端为 极，右端为 极.根据安培定则：伸出右手，使右手大拇指指示通电螺线管的 极，则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的。所以电源的左端为正极，右端为负极。如答图所示。
19.
【解析】据图可知，该通电螺线管的右端是 极，所以左端是 极，在磁体外部，磁感线总是从磁体的 极出发回到 极，所以磁感线的方向是从右向左。根据同名磁极相互排斥、异名磁极相互吸引，可以判断出小磁针的左端为 极，右端为 极。根据安培定则：伸出右手，使右手大拇指指示通电螺线管的 极，则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的。所以电源的左端为正极，右端为负极。如答图所示。
第六部分
20. 温度升高时，水银面上升。当水银面上升到与金属丝接触时，电磁铁线圈中就有电流通过，产生磁性吸引触点开关使之闭合。这时工作电路形成回路，电铃就响起来了。
