17.1 电流与电压电阻的关系 A（有答案）

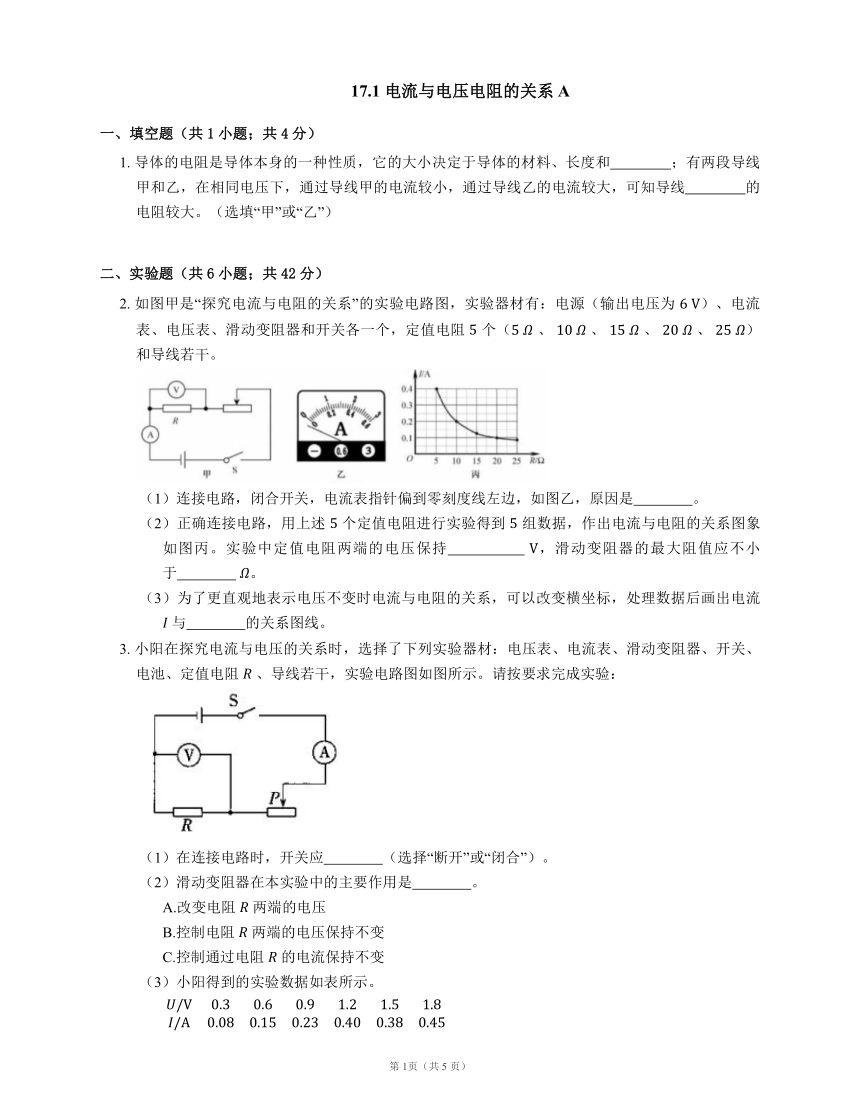

17.1 电流与电压电阻的关系 A
一、填空题（共1小题；共4分）
1. 导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和 ；有两段导线甲和乙，在相同电压下，通过导线甲的电流较小，通过导线乙的电流较大，可知导线 的电阻较大。（选填“甲”或“乙”）
二、实验题（共6小题；共42分）
2. 如图甲是“探究电流与电阻的关系”的实验电路图，实验器材有：电源（输出电压为 ）、电流表、电压表、滑动变阻器和开关各一个，定值电阻 个（ 、 、 、 、 ）和导线若干。
（1）连接电路，闭合开关，电流表指针偏到零刻度线左边，如图乙，原因是 。
（2）正确连接电路，用上述 个定值电阻进行实验得到 组数据，作出电流与电阻的关系图象如图丙。实验中定值电阻两端的电压保持 ，滑动变阻器的最大阻值应不小于 。
（3）为了更直观地表示电压不变时电流与电阻的关系，可以改变横坐标，处理数据后画出电流 与 的关系图线。
3. 小阳在探究电流与电压的关系时，选择了下列实验器材：电压表、电流表、滑动变阻器、开关、电池、定值电阻 、导线若干，实验电路图如图所示。请按要求完成实验：
（1）在连接电路时，开关应 （选择“断开”或“闭合”）。
（2）滑动变阻器在本实验中的主要作用是 。
A.改变电阻 两端的电压
B.控制电阻 两端的电压保持不变
C.控制通过电阻 的电流保持不变
（3）小阳得到的实验数据如表所示。

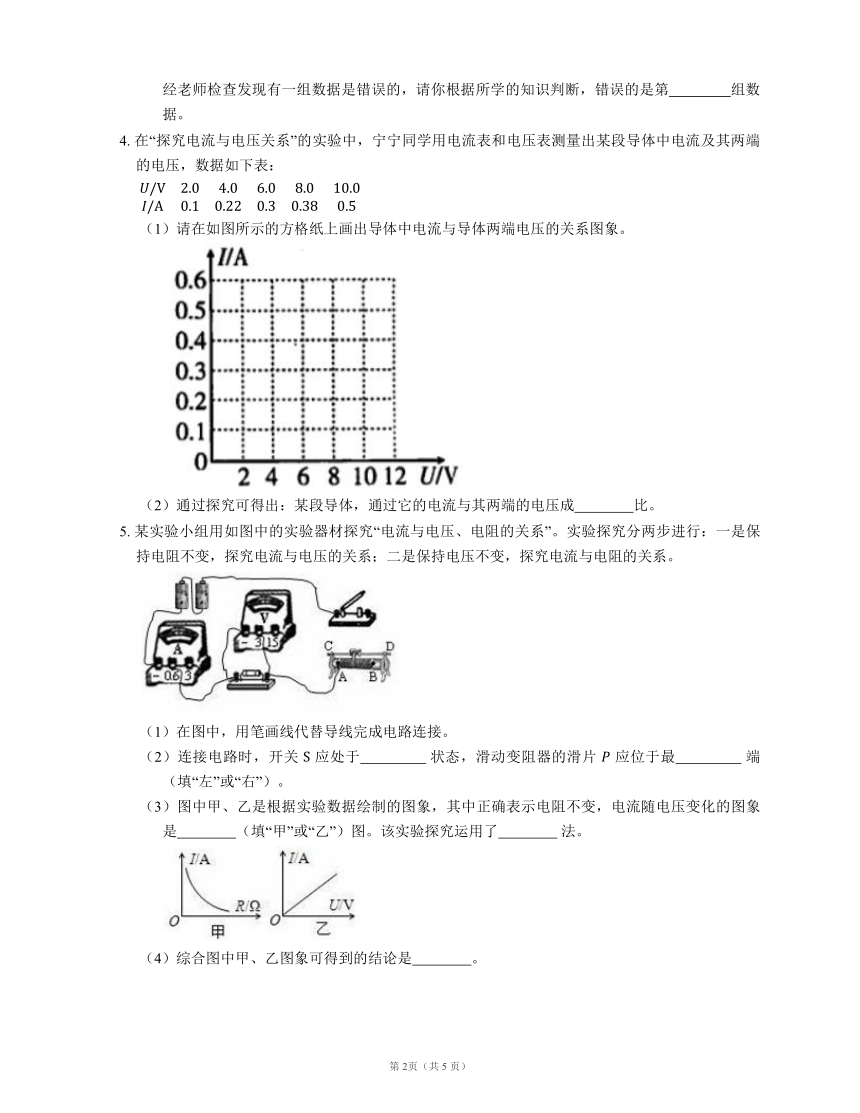

经老师检查发现有一组数据是错误的，请你根据所学的知识判断，错误的是第 组数据。
4. 在“探究电流与电压关系”的实验中，宁宁同学用电流表和电压表测量出某段导体中电流及其两端的电压，数据如下表：
（1）请在如图所示的方格纸上画出导体中电流与导体两端电压的关系图象。
（2）通过探究可得出：某段导体，通过它的电流与其两端的电压成 比。
5. 某实验小组用如图中的实验器材探究“电流与电压、电阻的关系”。实验探究分两步进行：一是保持电阻不变，探究电流与电压的关系；二是保持电压不变，探究电流与电阻的关系。
（1）在图中，用笔画线代替导线完成电路连接。
（2）连接电路时，开关 应处于 状态，滑动变阻器的滑片 应位于最 端（填“左”或“右”）。
（3）图中甲、乙是根据实验数据绘制的图象，其中正确表示电阻不变，电流随电压变化的图象是 （填“甲”或“乙”）图。该实验探究运用了 法。
（4）综合图中甲、乙图象可得到的结论是 。
6. 为了“探究导体中电流与电压的关系”，某同学利用若干节新干电池作为电源，在电路中接入不同的导体 、 进行实验，其研究过程如图所示，请仔细观察和比较图中的装置、操作和电流表的示数，然后归纳得出初步结论。
（1）比较图（）和（）两图可知： ；
（2）比较图（）和（）两图可知： 。
7. 小莉同学按如图所示的电路探究“导体中的电流跟导体电阻的关系”。她不断改变电阻 的阻值，并将电阻值以及对应的电流表的示数记录在表 中。分析表 中的数据可知：电路中的电流 跟电阻 不是反比关系，这一结论与欧姆定律不一致。请你帮助小莉分析：
表
表
（1）结论与欧姆定律不一致的原因是
（2）要得到与欧姆定律一致的结论，你如何帮助小莉改进这个电路 这样改进的目的是 。
（3）改进实验后，把符合要求的数据填写在表 中的空格内。
答案
第一部分
1. 横截面积；甲
【解析】（1）导体的电阻是导体本身的一种性质，电阻大小取决于内因是导体的材料、长度、横截面积；外因是温度；
（2）由欧姆定律 可知，在相同的电压下，通过导体的电流与电阻成反比，通过的电流小，说明电阻大，通过的电流大，说明电阻小，由此判断，导线甲的电阻较大。
第二部分
2. （1） 电流表正负接线柱接反
（2） ；
（3） 电阻 的倒数
3. （1） 断开
（2） A
【解析】在探究电流跟电压的关系时，要保持电阻不变，改变定值电阻两端的电压，因此在本实验中要用滑动变阻器改变电阻 两端的电压，故选A。
（3） 四
【解析】通过各组实验数据中电压对应的电流，由 计算可知定值电阻阻值约为 ，整个实验过程中保持定值电阻的阻值不变，第四组数据中测出的电流有错误。
4. （1） 如图所示
（2） 正
5. （1）
接 或 都正确
【解析】实物图中滑动变阻器未连入电路，图中 点已连入，根据滑动变阻器的使用规则，把滑动变阻器的 （或 ）接线柱与开关右边的接线柱相连，如下图所示。
（2） 断开；右
【解析】连接电路时，开关要处于断开状态；闭合开关前，滑动变阻器要滑到最大阻值处，分析实物图可知，当滑片滑到最右端时滑动变阻器阻值最大。
（3） 乙；控制变量
【解析】分析甲图可知，横坐标是电阻，纵坐标是电流，表示当电压一定时，电流与电阻的关系；而乙图表示电阻不变时，电流与电压的关系。均采用控制变量法。
（4） 导体中的电流与导体两端的电压成正比，与导体的电阻成反比
【解析】由甲图可知，电流随电阻的增大而减小，可得出在电压一定时，电流与电阻成反比；由乙图可知，电流随电压的增大而增大，可得出在电阻一定时，电流与电压成正比。
6. （1） 同一电阻两端电压越大，通过的电流也越大
（2） 两端电压一定时，通过不同导体的电流不同
7. （1） 电阻 两端的电压是变化的；
（2） 用滑动变阻器替换电阻 （或串联一个滑动变阻器）；通过调节滑片的位置，保证电阻 两端的电压不变；
（3） ；
