21.6 第二十章电与磁、第二十一章信息的传递检测题 A

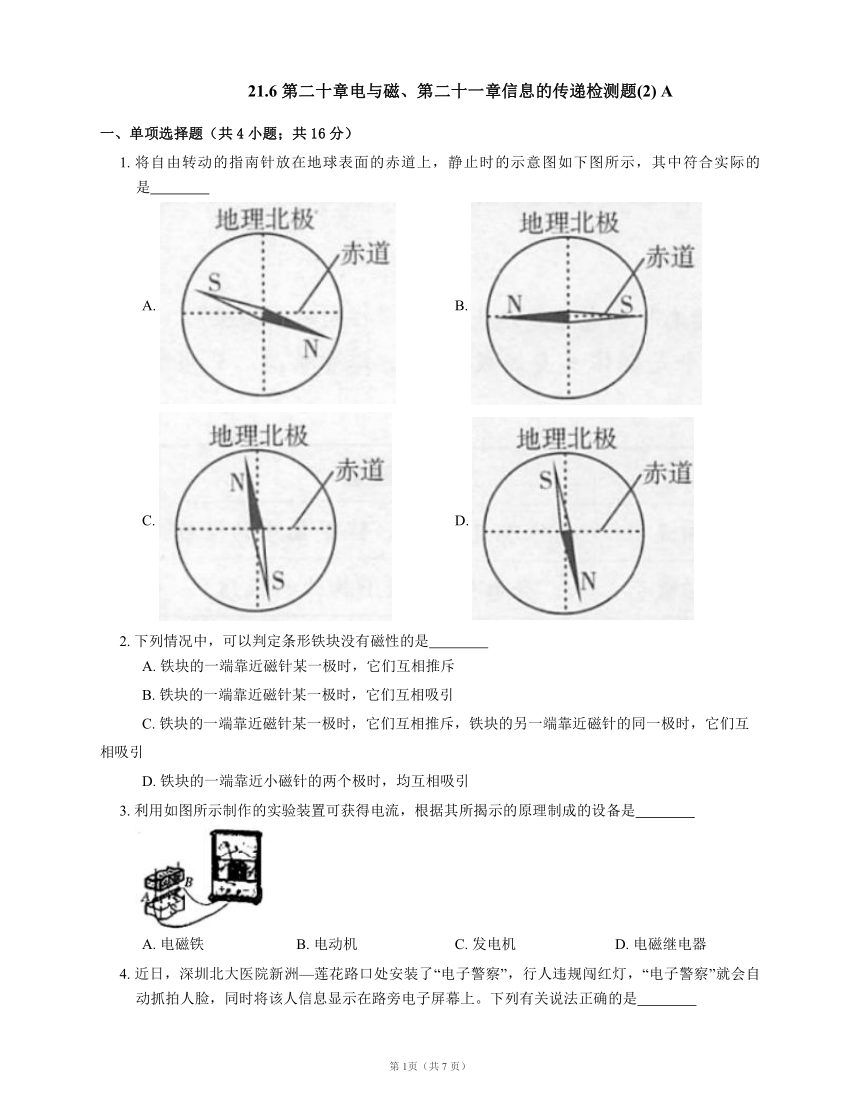

21.6 第二十章电与磁、第二十一章信息的传递检测题(2) A
一、单项选择题（共4小题；共16分）
1. 将自由转动的指南针放在地球表面的赤道上，静止时的示意图如下图所示，其中符合实际的是
A. B.
C. D.
2. 下列情况中，可以判定条形铁块没有磁性的是
A. 铁块的一端靠近磁针某一极时，它们互相推斥
B. 铁块的一端靠近磁针某一极时，它们互相吸引
C. 铁块的一端靠近磁针某一极时，它们互相推斥，铁块的另一端靠近磁针的同一极时，它们互相吸引
D. 铁块的一端靠近小磁针的两个极时，均互相吸引
3. 利用如图所示制作的实验装置可获得电流，根据其所揭示的原理制成的设备是
A. 电磁铁 B. 电动机 C. 发电机 D. 电磁继电器

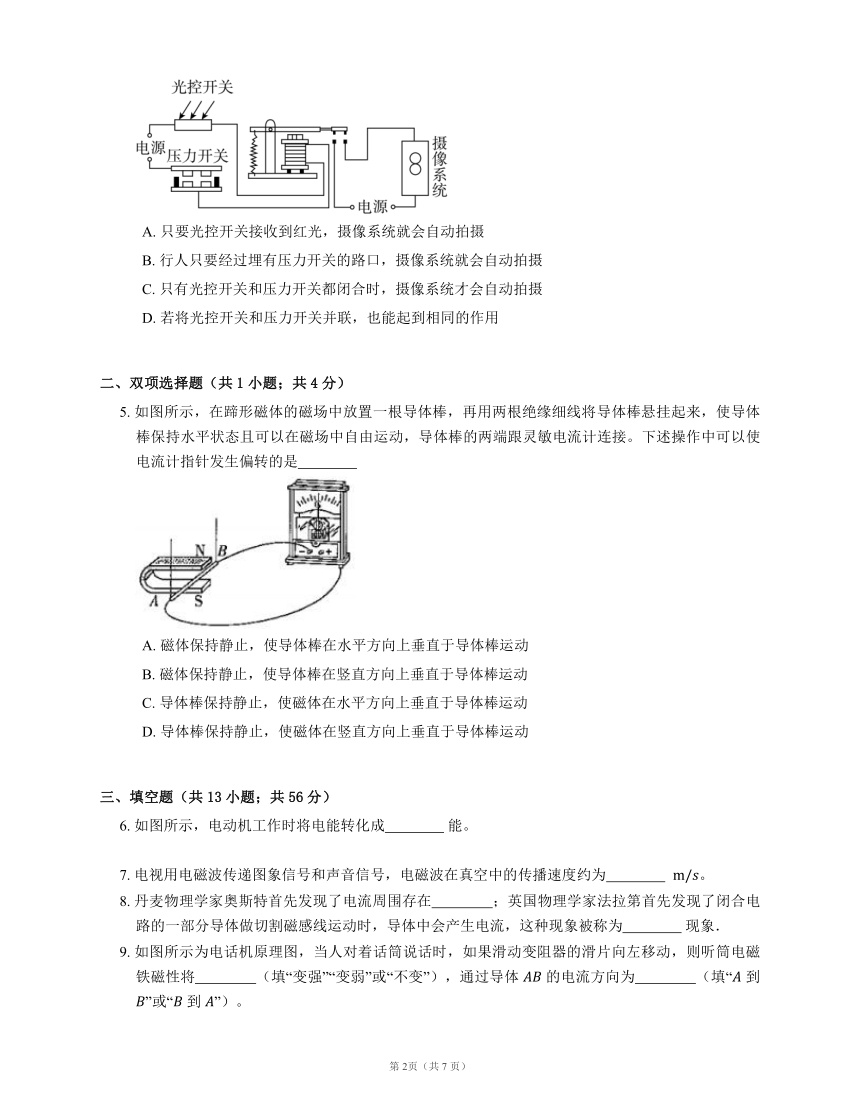

4. 近日，深圳北大医院新洲—莲花路口处安装了“电子警察”，行人违规闯红灯，“电子警察”就会自动抓拍人脸，同时将该人信息显示在路旁电子屏幕上。下列有关说法正确的是
A. 只要光控开关接收到红光，摄像系统就会自动拍摄
B. 行人只要经过埋有压力开关的路口，摄像系统就会自动拍摄
C. 只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D. 若将光控开关和压力开关并联，也能起到相同的作用
二、双项选择题（共1小题；共4分）
5. 如图所示，在蹄形磁体的磁场中放置一根导体棒，再用两根绝缘细线将导体棒悬挂起来，使导体棒保持水平状态且可以在磁场中自由运动，导体棒的两端跟灵敏电流计连接。下述操作中可以使电流计指针发生偏转的是
A. 磁体保持静止，使导体棒在水平方向上垂直于导体棒运动
B. 磁体保持静止，使导体棒在竖直方向上垂直于导体棒运动
C. 导体棒保持静止，使磁体在水平方向上垂直于导体棒运动
D. 导体棒保持静止，使磁体在竖直方向上垂直于导体棒运动
三、填空题（共13小题；共56分）
6. 如图所示，电动机工作时将电能转化成 能。
7. 电视用电磁波传递图象信号和声音信号，电磁波在真空中的传播速度约为 。
8. 丹麦物理学家奥斯特首先发现了电流周围存在 ；英国物理学家法拉第首先发现了闭合电路的一部分导体做切割磁感线运动时，导体中会产生电流，这种现象被称为 现象．

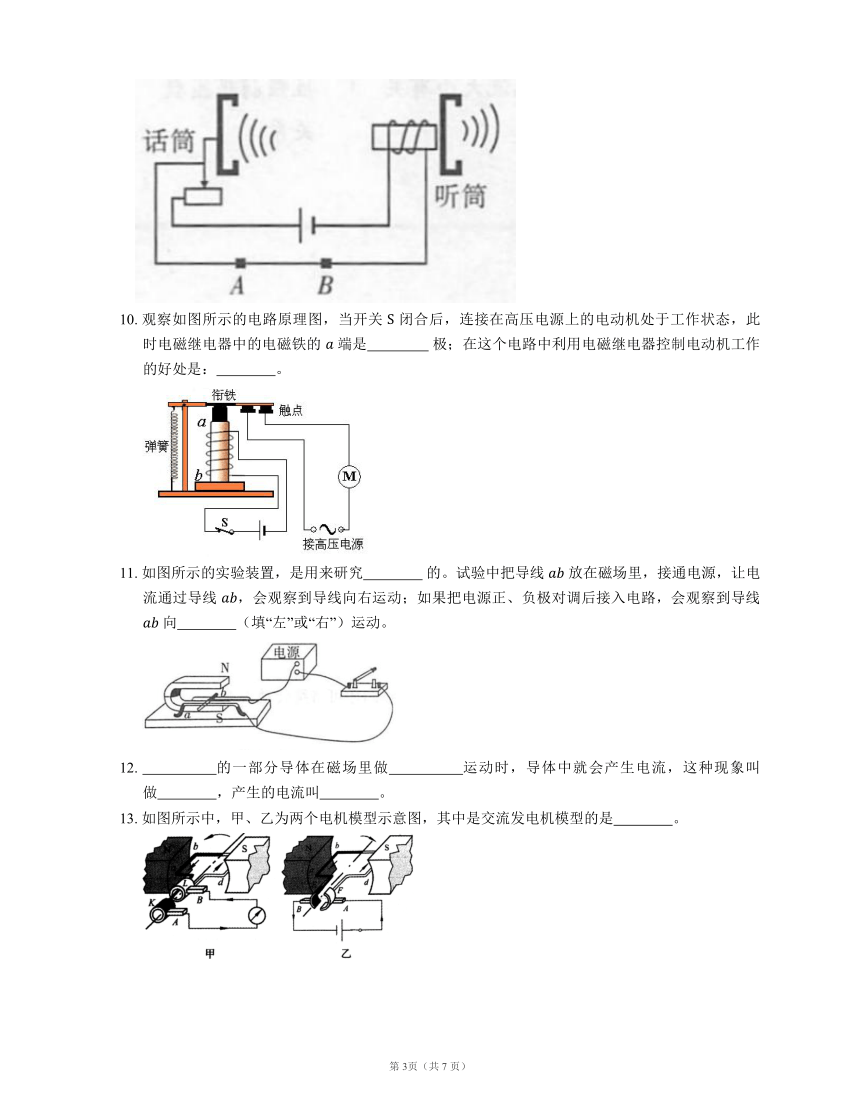

9. 如图所示为电话机原理图，当人对着话筒说话时，如果滑动变阻器的滑片向左移动，则听筒电磁铁磁性将 （填“变强”“变弱”或“不变”），通过导体 的电流方向为 （填“ 到 ”或“ 到 ”）。
10. 观察如图所示的电路原理图，当开关 闭合后，连接在高压电源上的电动机处于工作状态，此时电磁继电器中的电磁铁的 端是 极；在这个电路中利用电磁继电器控制电动机工作的好处是： 。
11. 如图所示的实验装置，是用来研究 的。试验中把导线 放在磁场里，接通电源，让电流通过导线 ，会观察到导线向右运动；如果把电源正、负极对调后接入电路，会观察到导线 向 （填“左”或“右”）运动。
12. 的一部分导体在磁场里做 运动时，导体中就会产生电流，这种现象叫做 ，产生的电流叫 。
13. 如图所示中，甲、乙为两个电机模型示意图，其中是交流发电机模型的是 。
14. 电话之间是通过电话交换机来 ，一个地区的电话都接到同一台交换机上，每部电话都编上 。现代的程控电话交换机利用了电子计算机技术，实现了按用户所拨的号码 接通话机。
15. 智能手机的“近场通讯”、“蓝牙”功能分别使用 、 这两个波段的电磁波进行通讯。如图是电磁波家族：
近场通讯、蓝牙使用的电磁波
①蓝牙的波长比近场通讯的小
②都能在真空传播
③都是无线电波
④真空中传播的速度一样大
上述哪些说法是正确的 （选填序号）
16. 微波的波长在 到 之间，频率在 到 之间，微彼传播时大致是沿 传播。要想传播较远的距离需要建设 ，把信号处理后，再发射到下一站去。
17. 有一种“隐形飞机”，可以有效地避开雷达的探测，秘密之一在于它的表面有一层特殊材料，这种材料能够增强对电磁波的吸收作用，秘密之二在于表面制成特殊形状，这种形状能够 （填“增加”或“减弱”）电磁波反射回雷达设备。
18. 无线电波按波长主要分为长波、中波、短波和微波四种，频率最大的是 ，它们的波速 （填“相同”或“不相同”）。
四、作图题（共2小题；共26分）
19. 在如图中，标出磁感线方向、小磁针的 极和电源的正、负极。
20. 如图所示，标出小磁针的 、 极，螺线管的 、 极和磁感线的方向。
五、简答题（共1小题；共13分）
21. 如图是一种水位自动报警器的原理图。水位没有到达金属块 时，绿灯亮；水位到达金属块 时，红灯亮。请说明它的工作原理。注意：虽然纯净的水是不导电的，但一般的水都能导电。
答案
第一部分
1. C
2. D
3. C
4. C
【解析】由图可知：光控开关和压力开关串联，只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄，A、B错，C正确；分析可知，光控开关和压力开关是相互牵制，相互影响的，因此这两个开关只能串联，不能并联，D错。
第二部分
5. A， C
【解析】产生感应电流的条件是闭合电路的一部分导体，只要这部分导体在磁场中做切割磁感线运动，电路中就会产生感应电流，A、C项都是闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流，使电流计指针发生偏转，而B、D项中闭合电路的一部分导体都沿着磁感线运动，都没有做切割磁感线运动，电路中没有产生感应电流，不能使电流表指针偏转，故B、D不正确。
第三部分
6. 机械能
7.
8. 磁场；电磁感应．
【解析】奥斯特实验时，把通电直导线放在水平方向静止的小磁针上，小磁针发生偏转，说明受到磁力作用，实验表明电流周围存在磁场．
法拉第在奥斯特的启发下，研究了磁场与电流的关系，最终通过十年的努力终于发现了电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生电流．
9. 变强； 到
10. ；避免触电
11. 磁场对通电导线的作用；左
12. 闭合电路；切割磁感线；电磁感应现象；感应电流
13. 甲
14. 接线和拆线；号码；自动
15. ①②③④
16. ； ； ； ；直线；微波中继站
17. 减弱
18. 微波；相同
第四部分
19.
【解析】在磁体外部，磁感线总是从磁体的 极发出，最后回到 极。所以图中所给的磁感线的方向是从右指向左；螺线管的左端是 极，由于磁极间的相互规律可知，小磁针的 极指向螺线管的 极；根据安培定则，伸出右手，让右手的大拇指指示螺线管的N极（螺线管的左端），四指弯曲所指的方向为电流的方向。所以，电流由最左端的导线流入，即电源的左端为正极，右端为负极。如答图。
20. 如图所示
【解析】根据电流的方向，利用右手螺旋定则可以确定螺线管右端为 极、左端为 极；由磁极间的相互作用规律可知，小磁针的左端为 极、右端为 极。在磁体的外部磁感线从磁体的 极出发回到 极。
第五部分
21. 水位没有到达金属块 时，控制电路不工作，继电器线圈没有电流通过，此时继电器工作电路的上面两个触点接触，工作电路中绿灯与电源构成回路，绿灯亮；当水位到达金属块 时，继电器线圈有电流通过，电磁铁吸引衔铁，使工作电路的下面两个触点接触，红灯与电源构成回路，红灯亮。
