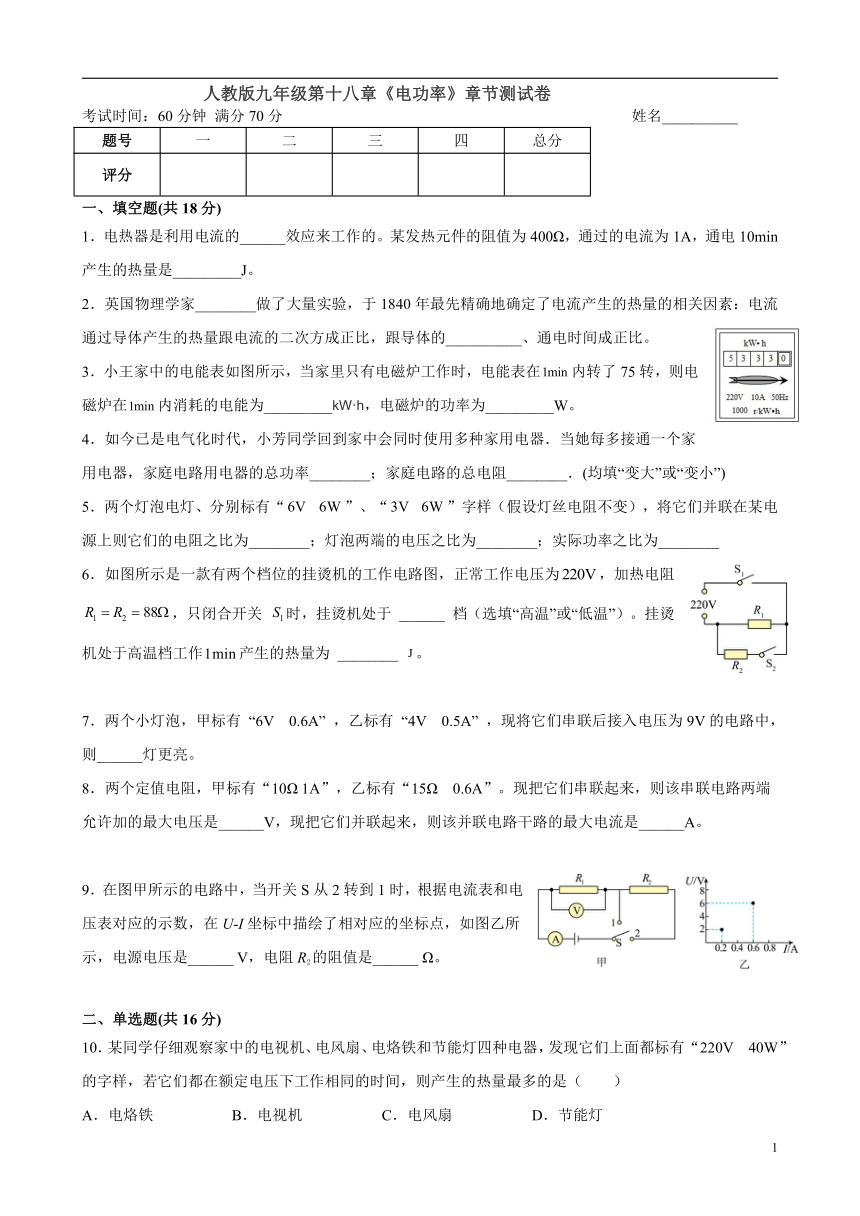

人教版九年级第十八章《电功率》章节测试卷
考试时间：60分钟 满分70分 姓名__________
题号 一 二 三 四 总分
评分
一、填空题(共18分)
1．电热器是利用电流的______效应来工作的。某发热元件的阻值为400Ω，通过的电流为1A，通电10min产生的热量是_________J。
2．英国物理学家________做了大量实验，于1840年最先精确地确定了电流产生的热量的相关因素：电流通过导体产生的热量跟电流的二次方成正比，跟导体的__________、通电时间成正比。
3．小王家中的电能表如图所示，当家里只有电磁炉工作时，电能表在内转了75转，则电磁炉在内消耗的电能为_________kW·h，电磁炉的功率为_________W。
4．如今已是电气化时代，小芳同学回到家中会同时使用多种家用电器．当她每多接通一个家用电器，家庭电路用电器的总功率________；家庭电路的总电阻________．(均填“变大”或“变小”)
5．两个灯泡电灯、分别标有“ ”、“ ”字样（假设灯丝电阻不变），将它们并联在某电源上则它们的电阻之比为________；灯泡两端的电压之比为________；实际功率之比为________
6．如图所示是一款有两个档位的挂烫机的工作电路图，正常工作电压为，加热电阻，只闭合开关 时，挂烫机处于 ______ 档（选填“高温”或“低温”）。挂烫机处于高温档工作产生的热量为 ________ 。
7．两个小灯泡，甲标有 “6V 0.6A” ，乙标有 “4V 0.5A” ，现将它们串联后接入电压为9V的电路中，则______灯更亮。
8．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”。现把它们串联起来，则该串联电路两端允许加的最大电压是______V，现把它们并联起来，则该并联电路干路的最大电流是______A。
9．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是______ V，电阻R2的阻值是______ Ω。
二、单选题(共16分)
10．某同学仔细观察家中的电视机、电风扇、电烙铁和节能灯四种电器，发现它们上面都标有“220V 40W”的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是（　　）
A．电烙铁 B．电视机 C．电风扇 D．节能灯

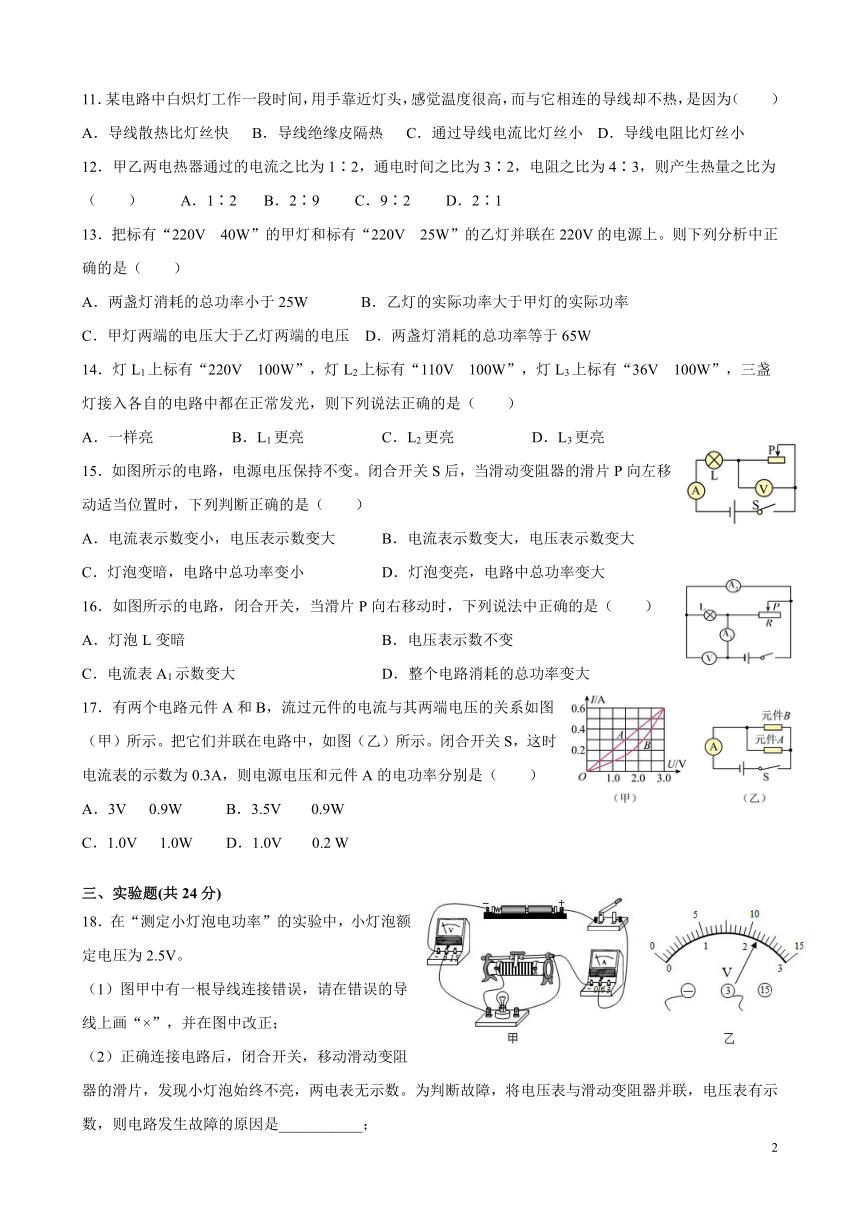

11．某电路中白炽灯工作一段时间，用手靠近灯头，感觉温度很高，而与它相连的导线却不热，是因为（　　）
A．导线散热比灯丝快 B．导线绝缘皮隔热 C．通过导线电流比灯丝小 D．导线电阻比灯丝小
12．甲乙两电热器通过的电流之比为1∶2，通电时间之比为3∶2，电阻之比为4∶3，则产生热量之比为（　　） A．1∶2 B．2∶9 C．9∶2 D．2∶1
13．把标有“220V 40W”的甲灯和标有“220V 25W”的乙灯并联在220V的电源上。则下列分析中正确的是（　　）
A．两盏灯消耗的总功率小于25W B．乙灯的实际功率大于甲灯的实际功率
C．甲灯两端的电压大于乙灯两端的电压 D．两盏灯消耗的总功率等于65W
14．灯L1上标有“220V 100W”，灯L2上标有“110V 100W”，灯L3上标有“36V 100W”，三盏灯接入各自的电路中都在正常发光，则下列说法正确的是（　　）
A．一样亮 B．L1更亮 C．L2更亮 D．L3更亮
15．如图所示的电路，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向左移动适当位置时，下列判断正确的是（　　）
A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数变大
C．灯泡变暗，电路中总功率变小 D．灯泡变亮，电路中总功率变大
16．如图所示的电路，闭合开关，当滑片P向右移动时，下列说法中正确的是（　　）
A．灯泡L变暗 B．电压表示数不变
C．电流表A1示数变大 D．整个电路消耗的总功率变大
17．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把它们并联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.3A，则电源电压和元件A的电功率分别是（　　）
A．3V 0.9W B．3.5V 0.9W
C．1.0V 1.0W D．1.0V 0.2 W
三、实验题(共24分)
18．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。
（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正；
（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，两电表无示数。为判断故障，将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是___________；
实验 序号 电压 U/V 电流 I/A 功率 P/W 平均功率 P/W
1 2.0 0.26 0.52 0.69
2 2.5 0.28 0.70
3 2.8 0.30 0.84

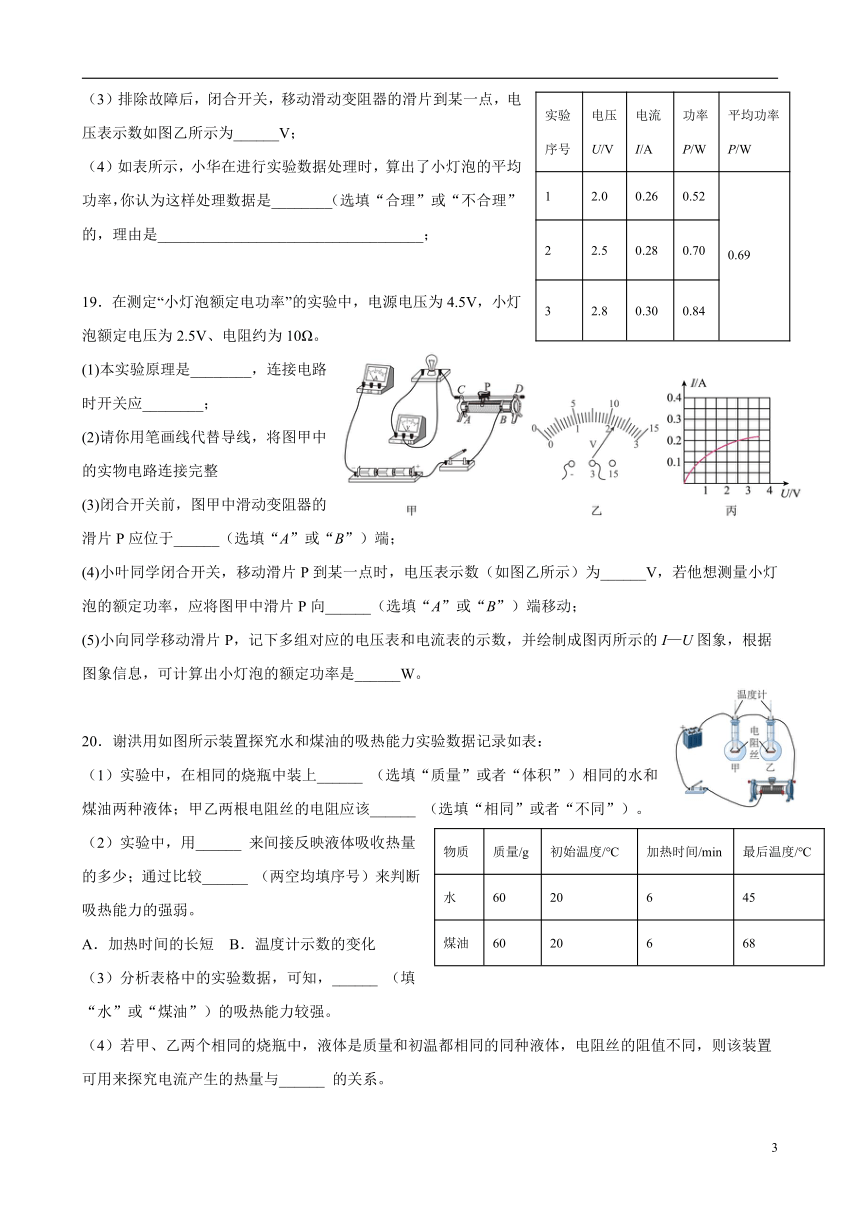

（3）排除故障后，闭合开关，移动滑动变阻器的滑片到某一点，电压表示数如图乙所示为______V；
（4）如表所示，小华在进行实验数据处理时，算出了小灯泡的平均功率，你认为这样处理数据是________（选填“合理”或“不合理”）的，理由是___________________________________；
19．在测定“小灯泡额定电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)本实验原理是________，连接电路时开关应________；
(2)请你用笔画线代替导线，将图甲中的实物电路连接完整
(3)闭合开关前，图甲中滑动变阻器的滑片P应位于______（选填“A”或“B”）端；
(4)小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V，若他想测量小灯泡的额定功率，应将图甲中滑片P向______（选填“A”或“B”）端移动；
(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I—U图象，根据图象信息，可计算出小灯泡的额定功率是______W。
20．谢洪用如图所示装置探究水和煤油的吸热能力实验数据记录如表：
（1）实验中，在相同的烧瓶中装上______ （选填“质量”或者“体积”）相同的水和煤油两种液体；甲乙两根电阻丝的电阻应该______ （选填“相同”或者“不同”）。
物质 质量/g 初始温度/℃ 加热时间/min 最后温度/℃
水 60 20 6 45
煤油 60 20 6 68
（2）实验中，用______ 来间接反映液体吸收热量的多少；通过比较______ （两空均填序号）来判断吸热能力的强弱。
A．加热时间的长短 B．温度计示数的变化
（3）分析表格中的实验数据，可知，______ （填“水”或“煤油”）的吸热能力较强。
（4）若甲、乙两个相同的烧瓶中，液体是质量和初温都相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与______ 的关系。
21．实验桌上有两个完全相同的烧瓶， 烧瓶内装有质量相等、 初温相同的煤油、 完全相同的温度计， 烧瓶内还分别装有阻值不同且不变的电阻丝R1和R2。将它们与滑动变阻器、 电源、 开关、 以及导线等组成如题图所示的电路。 利用上述实验器材“探究电流通过电阻产生热量跟什么因素有关”。
(1)该实验探究的是：在_________和通电时间相同的情况下， 电流产生的热量跟____________的关系 。
(2)实验中，电流产生的热量无法直接测量，而是利用煤油的___________变化量来表示，变化量大的表明产生的热量_______， 这种物理学研究方法叫做__________法。
(3)闭合开关，通电一段时间后，温度升高较多的是________的温度计，这是因为R1_______R2（选填“>“ 或“<”）。
四、计算题(共12分)
22．如图甲所示为小明家里的多功能早餐机煎饼锅，最快不到1分钟就可以煎好一张鸡蛋饼。图乙是煎饼锅内部简化电路图，它有高温、低温两挡，低温档功率为200W求：（1）小明用煎饼锅热鸡蛋饼，选择低温档后，将0.1kg的鸡蛋饼温度升高90℃，鸡蛋所吸收的热量为多少？[鸡蛋饼的比热容取3×103J/(kg ℃)]（4）加热这些鸡蛋饼，煎饼锅用了150s，这段时间消耗了多少电能？（5）煎饼锅的加热效率为多少？
23、一款电热水壶工作时有两挡，分别是加热挡和保温挡。工作原理如图所示，已知R1＝44Ω，R2＝2156Ω，求：（1）当开关S1闭合，S2______（填“闭合”或“断开”）时，电热水壶处于加热挡，它的功率是多大？ （2）保温状态下电路中的电流是多大？
(
2
)
(
1
)
参考答案
1．热 2.4×105J Q=I2Rt=(1A)2×400Ω×600s=2.4×105J
2．焦耳 电阻
3． 4500
4．变大 变小
5．4∶1 1∶1 1∶4
设它们并联时的电压为U，则它们的实际功率之比
6．低温 （只闭合开关时，电阻R1单独接入电路，开关和S2都闭合时，电阻R1与R2并联接入电路，由于并联电路总电阻小于R1的电阻，根据可知。只闭合开关时，挂烫机处于低温档。开关和S2都闭合时两电阻并联后的总电阻 )
7．甲 两灯泡串联时通过它们的电流相等，由可知，甲灯泡的电阻大，实际功率大，所以甲灯更亮。
8．15 1.5 (若两电阻串联起来，由串联电路电流的规律可知电路中的电流只可取0.6A。
R总=R甲+R乙=10Ω+15Ω=25ΩU总大=IR总=0.6A×25Ω=15V
若两电阻并联，甲的最大电压 U甲=I甲R甲=1A×10Ω=10V 乙的最大电压 U乙=I乙R乙=0.6A×15Ω=9V
由并联电路电压的规律可知并联电路电压只可取9V。通过甲的电流 I′甲=
通过乙的电流为0.6A，所以该并联电路干路的最大电流 I总= I′甲+I乙=0.9A+0.6A=1.5A)
9．6 20 (当S接1时，电路为R1的简单电路，电压表测电源的电压，电流表测电路中的电流；由图乙可知，电源的电压U=6V。
当S接2时，两电阻串联，电压表测R1两端的电压，电流表测串联电路的电流；由图乙可知，电阻R1的两端电压为2V，由串联电路电压的规律可知R2两端的电压U2=U-U1=6V-2V=4V
电路中的电流I=0.2A，R2的阻值 )
10．A
11．D (因为灯丝与导线串联，通过的电流相等、通电时间相等，根据Q=I2Rt，导线的电阻远小于灯丝的电阻，即R灯丝导线，电流在灯丝上产生的热量比导线上产生的热量多，所以灯头温度很高，而与灯丝相连的导线却不那么热。)
12．A
13．D (当两灯泡并联在220V电源上，甲乙两灯两端电压都为220V；甲乙两灯泡都正常发光，此时甲灯的电功率40W，乙灯的电功率为25W，即甲灯功率大于乙灯功率；)
14．A
15．D (AB．由电路图可知，灯泡与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流。当滑动变阻器的滑片P向左移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大；由串联电路的分压特点可知，滑动变阻器分得的电压变小，即电压表的示数变小，故 AB 错误；
CD．由串联电路的电压规律可知，灯泡两端的电压变大，因灯泡的亮暗取决于实际功率的大小，所以由P＝UI 可知，灯泡的实际功率变大，则灯泡变亮，电源电压保持不变，由P＝UI可知，电路的总功率变大，故C错误，D正确。)
16．B (AB．由电路图可知，灯泡L与滑动变阻器R并联，电压表测电源两端的电压，电流表A1测干路电流，电流表A2测L支路的电流。因电源电压不变，所以，滑片移动时，电压表的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过灯泡L的电流不变，灯泡L的电功率不变，灯泡L的亮度不变，故A错误，B正确；
CD．当滑片P向右移动时，变阻器R接入电路中的电阻变大，由可知，通过R的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路中的电流变小，即电流表A1的示数变小，由P=UI可知，电路消耗的总功率变小，故CD错误。)
17．D
由图乙所示图像可知，两元件并联，元件电压相等，由图甲所示图像可知，电压为1V时，则电源电压为1V，此时通过元件A、B的电流分别为0.2A、0.1A，则电流表示数为
元件A的功率为
18．(1) （2）滑动变阻器断路 （3） 2.2 （4）不合理 灯在不同电压下的功率不同，求平均值没有意义
19．（1）P=UI 断开 (2) (3) A (4)2.2 B (5)0.5 (P=UI=2.5V=0.5W)
20．(1)质量 相同 (2) A B (3)水 (4) 电阻
21．(1)电流 电阻 (3)温度 多 转换 (2) R1 >
22．解：（1）鸡蛋饼吸收的热量为
（2）加热鸡蛋饼消耗的电能为
（3）煎饼锅的加热效率为
23、（1）由电路图可知，当开关S1、S2闭合时，电路为R1的简单电路，R2被短路，电路中的总电阻最小，由P＝UI＝可知，电路的总功率最大，电热水壶处于加热档，则电热水壶处于加热挡时的功率：P加＝＝＝1100W；
（2）由电路图可知，当开关S1闭合，S2断开时，R1与R2串联，电路的总电阻最大，总功率最小，处于保温档，因串联电路中总电阻等于各电阻之和，所以，保温状态下电路中的电流：
I保＝＝＝0.1A；
