光的折射

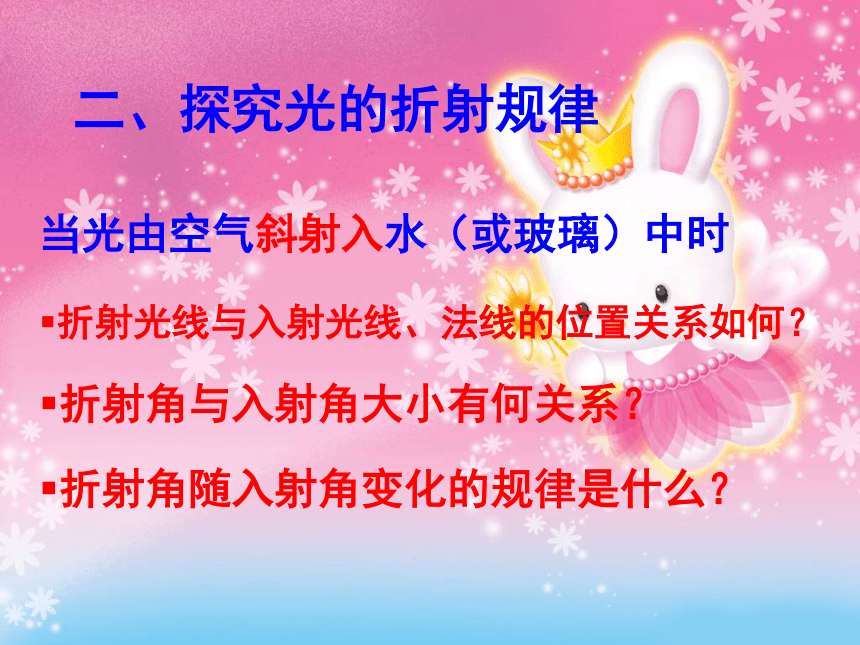

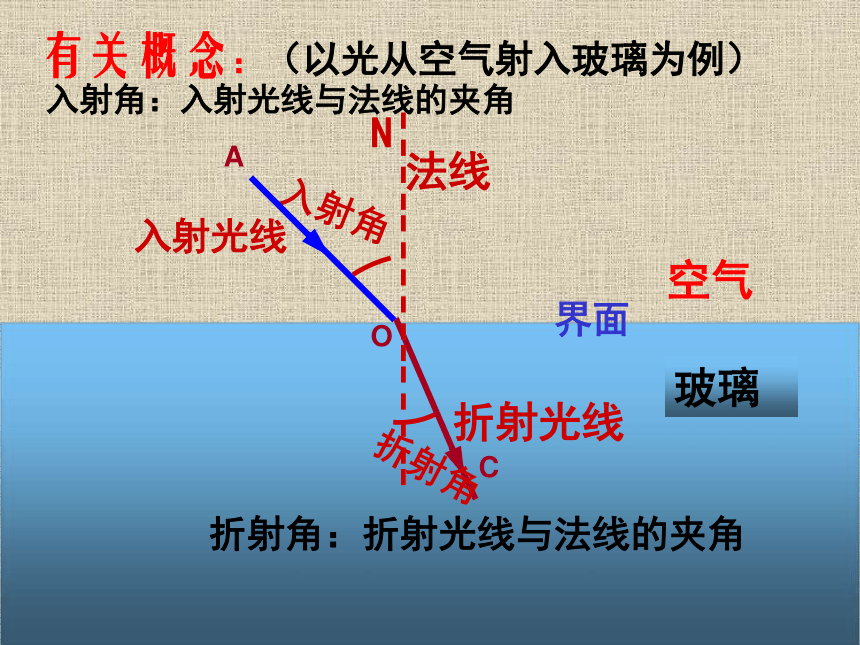

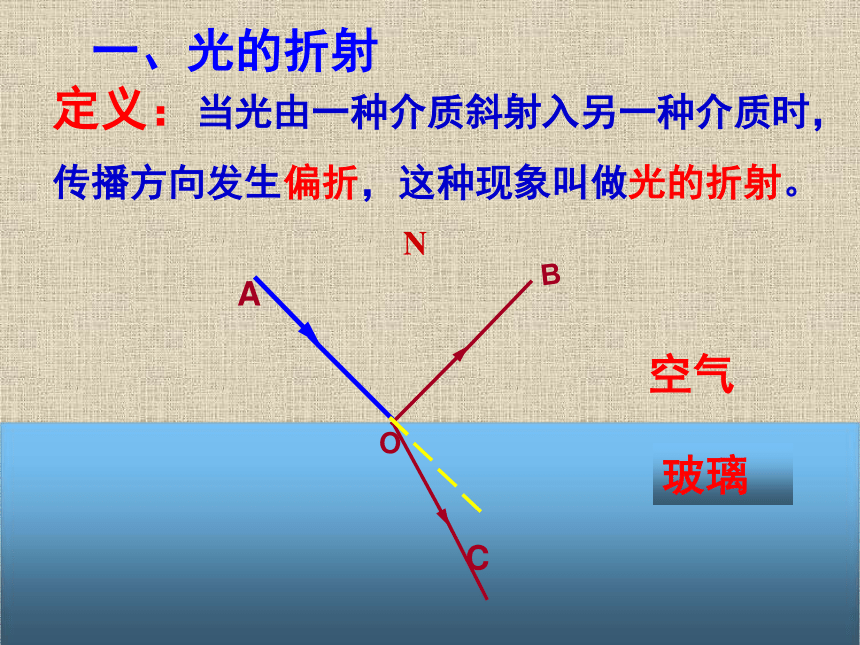

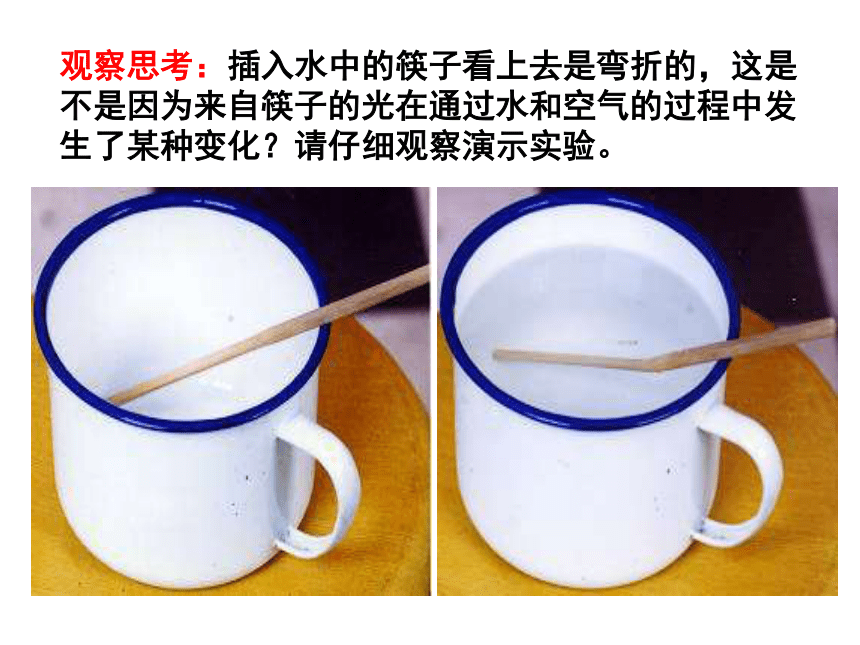

课件36张PPT。三日同辉加水无水观察思考：插入水中的筷子看上去是弯折的，这是不是因为来自筷子的光在通过水和空气的过程中发生了某种变化？请仔细观察演示实验。汤姆大叔漫画系列视深度(看到的深度)小于实际深度清澈的池底看起来很浅，但实际的要比这深一些。这是怎么回事呢？光 的 折 射第四节一、光的折射空气CN定义：当光由一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射。入射角折射角入射光线折射光线法线N入射角：入射光线与法线的夹角 折射角：折射光线与法线的夹角有关概念：（以光从空气射入玻璃为例）界面二、探究光的折射规律当光由空气斜射入水（或玻璃）中时
折射光线与入射光线、法线的位置关系如何？
折射角与入射角大小有何关系？

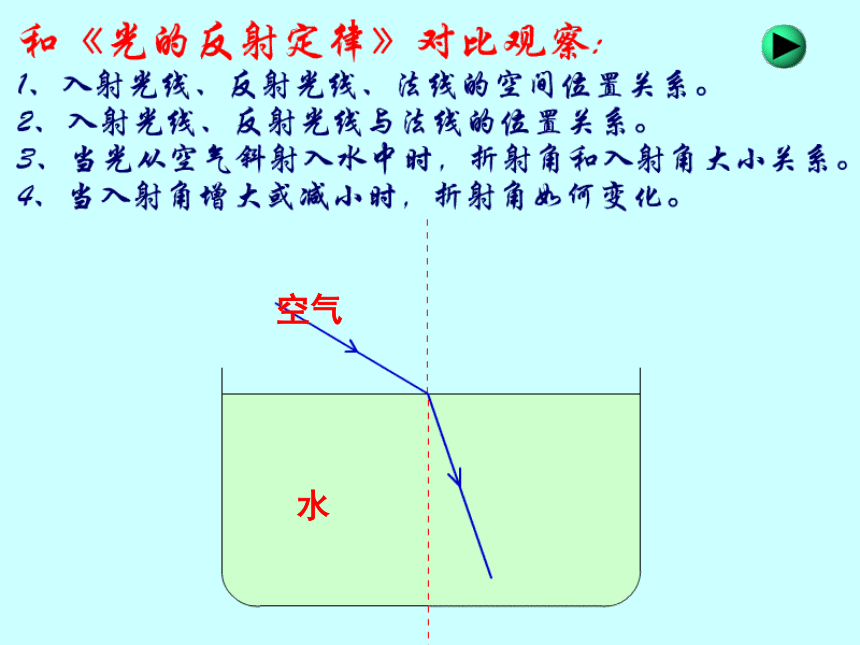

折射角随入射角变化的规律是什么？空气水光的折射规律 （1）光折射时,折射光线、入射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧。折射角随入射角的改变而改变：入射角增大时折射角也增大；入射角减小时折射角也减小。 （2）当光从空气斜射入水或玻璃等透明物质中时，折射角小于入射角；当光从水或玻璃等透明物质斜射入空气中时，折射角大于入射角。（3）当光垂直界面入射时，传播方向不发生改变；在折射现象中，光路是可逆的。应用：根据光的折射规律作图空气三棱镜讨论与思考：如图，有一束光斜射到一个空杯子底的A点上，当加入水后，杯子底的光斑将（ ）
A.仍在A点
B.在A点的左边
C.在A点的右边
D.无法判断BAB活动1：请大家把一支直筷子斜插入盛水的烧杯中，然后从水面上方斜着看水中的筷子AB段，你有何感觉？你能解释它的道理吗？三、迁移应用（利用光的折射规律解释现象）A/解释现象：B学以致用小熊的困惑光的折射现象：海市蜃楼　辽宁省大连市海岸近日出现了时间长达1小时的海市蜃楼壮丽景观，此次蜃楼景观景况宽广宏阔，海景中奇妙地出现了海岛、高山、塔楼、树木、船舶和两座垂直相同的高大烟囱，烟囱上红白相间的图案依稀可辨。来源：中国新闻网??2003-07-09 13:32一、选择题1、光从空气斜射入水中时，折射角＿＿入射角．
　Ａ、大于　　　　Ｂ、小于
　Ｃ、等于　　　　Ｄ、以上都不对Ｂ２、池底看起来比实际的浅，这是由于光从水中射入空气时发生＿＿＿造成的．
　Ａ、反射　　　　Ｂ、折射
　Ｃ、斜射　　　　Ｄ、以上都不对
Ｂ３、下面哪个图正确表示了光从空气斜射入玻璃中的情况？（　　 ）空气空气空气空气水水水水　Ａ、　　　Ｂ、　　　　Ｃ、　　　　Ｄ、Ｃ4.一束光射向一块玻璃砖，画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）5、在湖边看平静湖水中的“鱼在云中游”， 则（ ）
A、“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像
B、“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像
C、“鱼”和“云”都是光的反射形成的虚像
D、“鱼”和“云”都是光的折射形成的虚像B6、一束光线由空气斜射入水中，入射角逐渐增大，则折射角（ ）
A、逐渐减小 B、不变 C、逐渐增大，但总小于入射角D、逐渐增大，可能大于入射角C7、如图所示光线在空气和玻璃中传播的情形其中NN’⊥MM’，∠3=∠6指出入射光线是———-折射光线————界面————入射角是————，反射角是————，折射角是————，空气在界面的————侧BOOAMM’∠4∠5∠2左彩虹是怎样形成的？一只青蛙枯井看天，下雨了……
“天上怎么一会儿长出枣树了？” 第四节 光的折射
一、什么叫光的折射
当光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫光的折射.
二、探究光的折射规律
三、迁移应用
（1）观察并收集现实生活中、创新实验中有关折射的案例。
（2）网络、资料查询，有关光的折射和全反射的知识、图片等各类信息。 课外活动空气角总大于玻璃水饺(角)记忆口诀：空气水结论：在光的折射现象中，光路是可逆的。法线空气水入射角折射角入射角折射角光的折射规律BB’眼睛潜水员在水中看岸上的树会怎样变化?思考:杯底的硬币在注水之后为什么能看见？．水面硬币．硬币的虚像钓鱼湾储光羲垂钓绿湾春春深杏花乱潭清疑水浅荷动知鱼散日暮待情人维舟绿杨岸END
