第十一章 第5节实验：练习使用多用电表过关测试（Word版含答案）

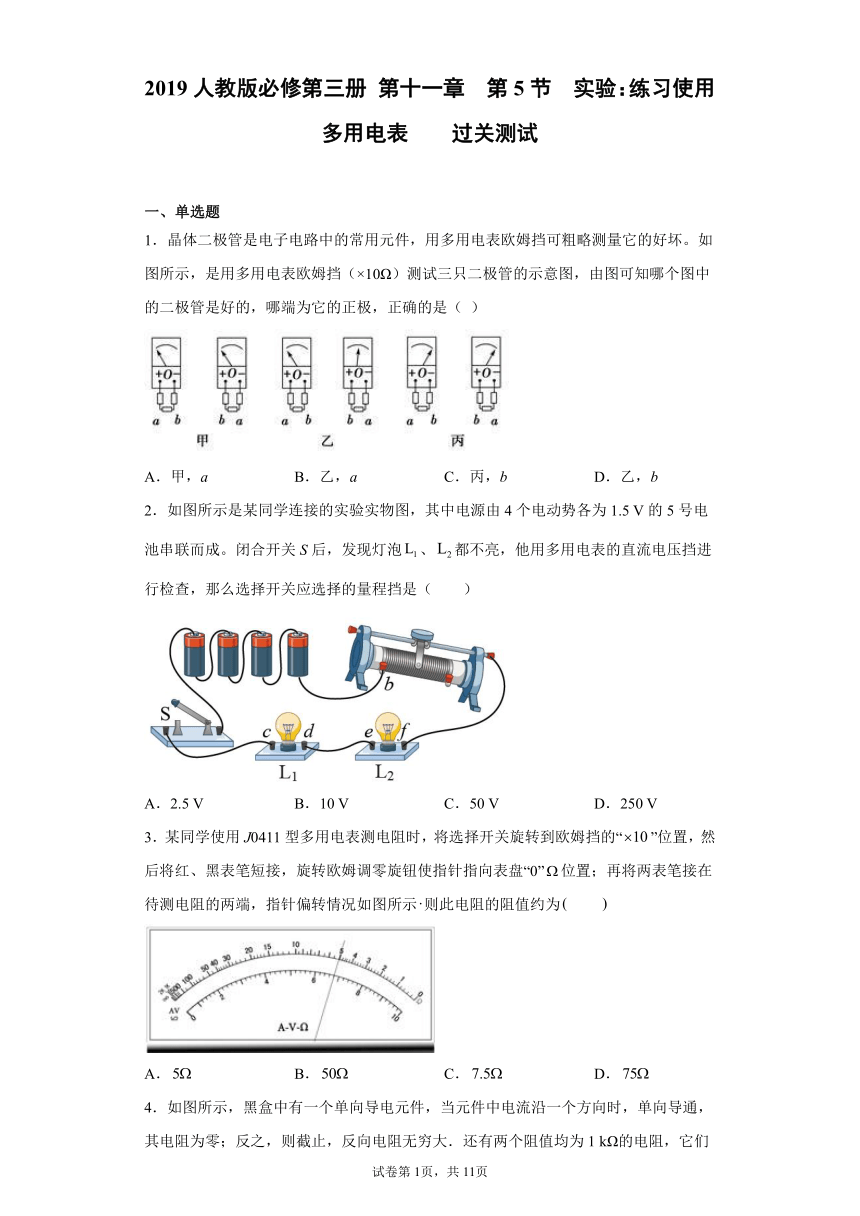

2019人教版必修第三册 第十一章 第5节 实验：练习使用多用电表 过关测试
一、单选题
1．晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。如图所示，是用多用电表欧姆挡（×10Ω）测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是（ ）
A．甲，a B．乙，a C．丙，b D．乙，b
2．如图所示是某同学连接的实验实物图，其中电源由4个电动势各为1.5 V的5号电池串联而成。闭合开关S后，发现灯泡、都不亮，他用多用电表的直流电压挡进行检查，那么选择开关应选择的量程挡是（　　）
A．2.5 V B．10 V C．50 V D．250 V
3．某同学使用J0411型多用电表测电阻时，将选择开关旋转到欧姆挡的“”位置，然后将红、黑表笔短接，旋转欧姆调零旋钮使指针指向表盘“0”位置；再将两表笔接在待测电阻的两端，指针偏转情况如图所示则此电阻的阻值约为　　
A． B． C． D．

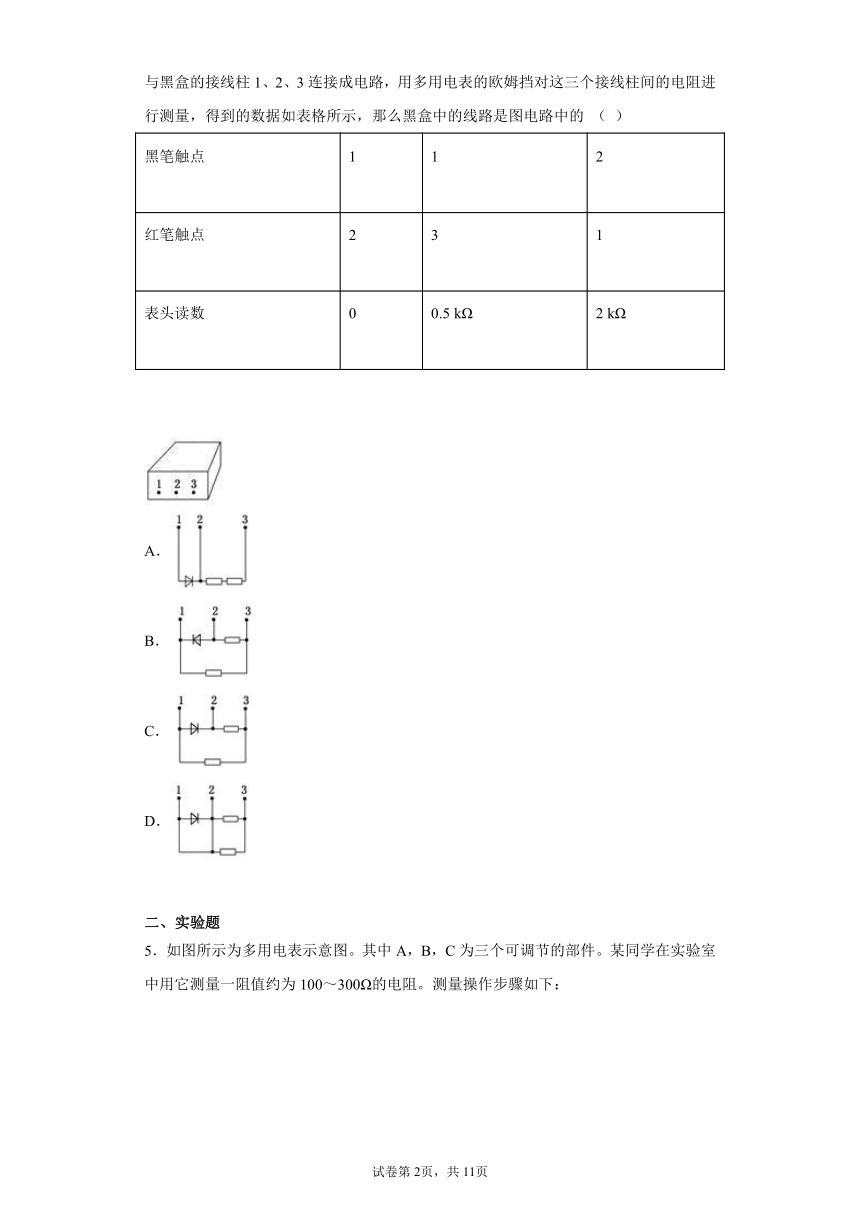

4．如图所示，黑盒中有一个单向导电元件，当元件中电流沿一个方向时，单向导通，其电阻为零；反之，则截止，反向电阻无穷大．还有两个阻值均为1 kΩ的电阻，它们与黑盒的接线柱1、2、3连接成电路，用多用电表的欧姆挡对这三个接线柱间的电阻进行测量，得到的数据如表格所示，那么黑盒中的线路是图电路中的 （ ）
黑笔触点
1
1
2
红笔触点
2
3
1
表头读数
0
0.5 kΩ
2 kΩ
A．
B．
C．
D．
二、实验题

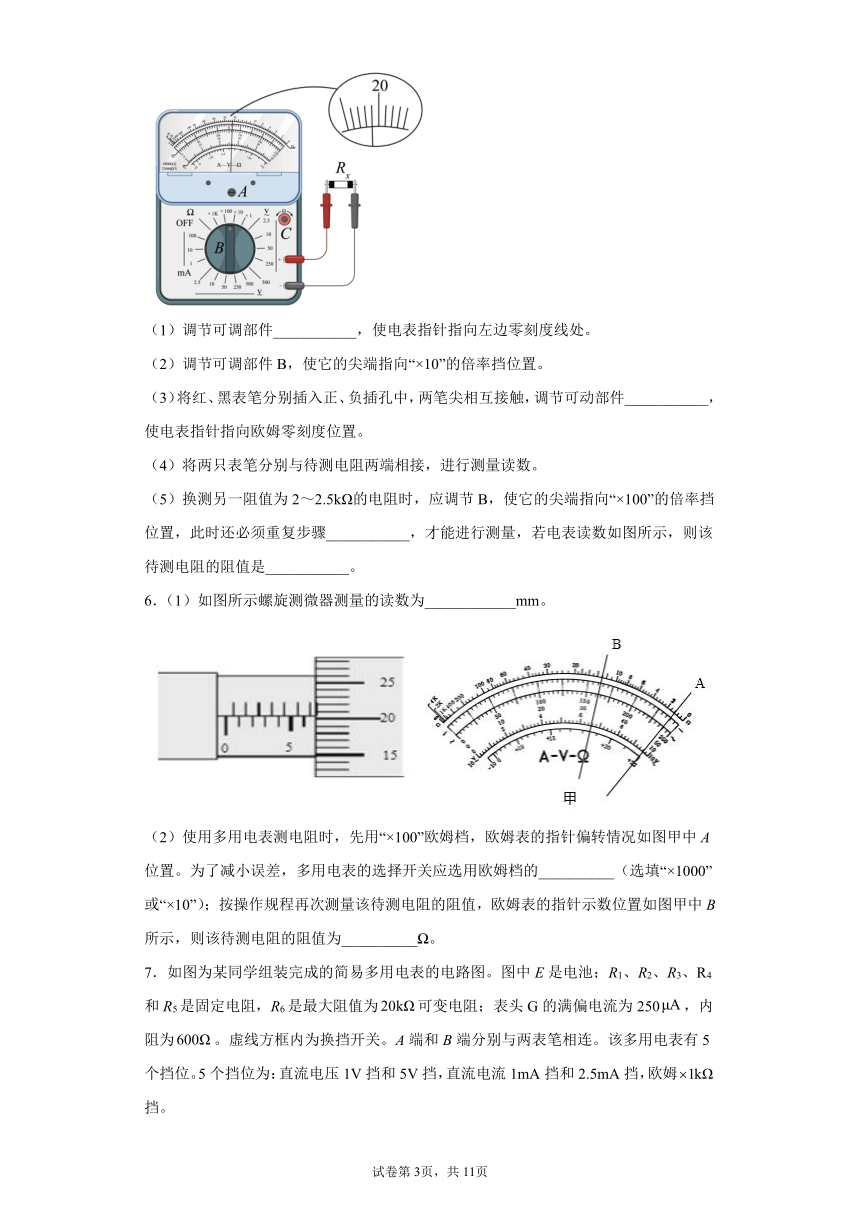

5．如图所示为多用电表示意图。其中A，B，C为三个可调节的部件。某同学在实验室中用它测量一阻值约为100～300Ω的电阻。测量操作步骤如下：
（1）调节可调部件___________，使电表指针指向左边零刻度线处。
（2）调节可调部件B，使它的尖端指向“×10”的倍率挡位置。
（3）将红、黑表笔分别插入正、负插孔中，两笔尖相互接触，调节可动部件___________，使电表指针指向欧姆零刻度位置。
（4）将两只表笔分别与待测电阻两端相接，进行测量读数。
（5）换测另一阻值为2～2.5kΩ的电阻时，应调节B，使它的尖端指向“×100”的倍率挡位置，此时还必须重复步骤___________，才能进行测量，若电表读数如图所示，则该待测电阻的阻值是___________。
6．（1）如图所示螺旋测微器测量的读数为____________mm。
（2）使用多用电表测电阻时，先用“×100”欧姆档，欧姆表的指针偏转情况如图甲中A位置。为了减小误差，多用电表的选择开关应选用欧姆档的__________（选填“×1000”或“×10”）；按操作规程再次测量该待测电阻的阻值，欧姆表的指针示数位置如图甲中B所示，则该待测电阻的阻值为__________ 。

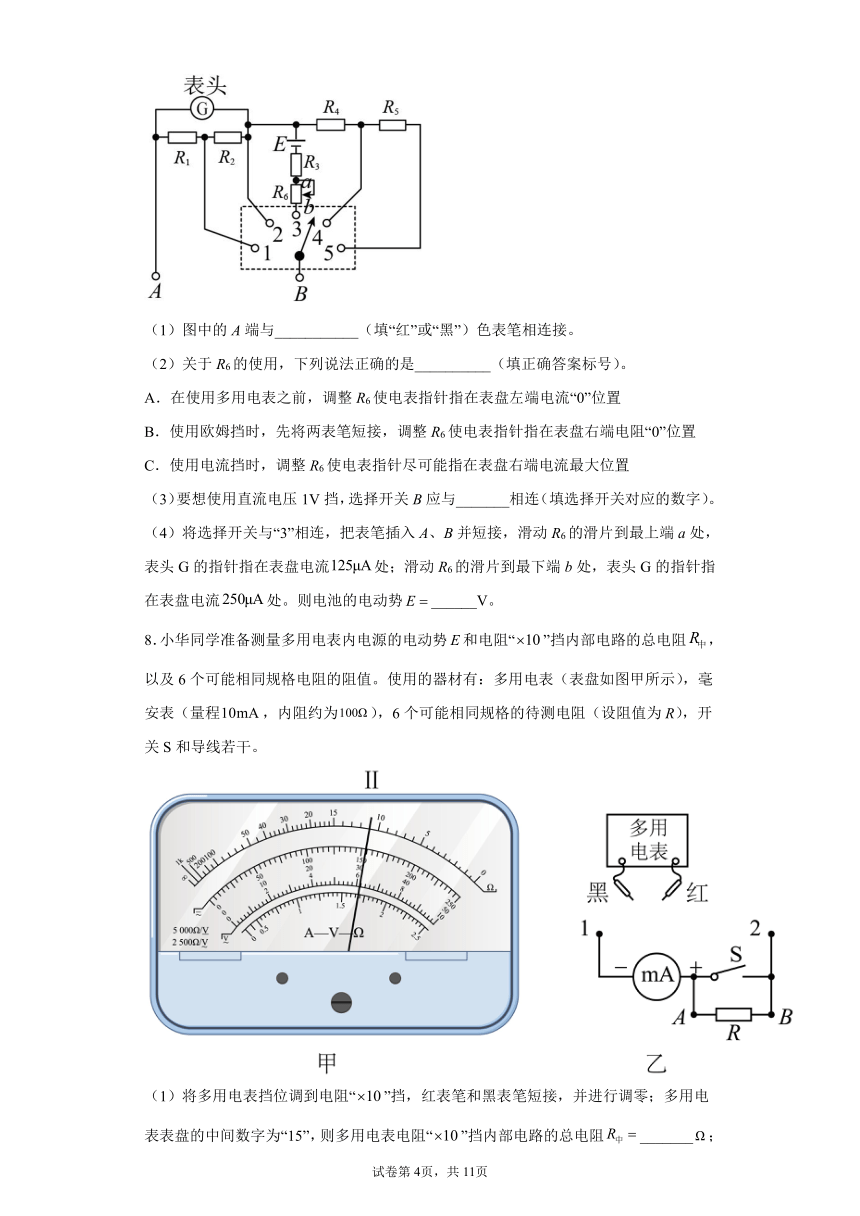

7．如图为某同学组装完成的简易多用电表的电路图。图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是最大阻值为可变电阻；表头G的满偏电流为250，内阻为。虚线方框内为换挡开关。A端和B端分别与两表笔相连。该多用电表有5个挡位。5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆挡。
（1）图中的A端与___________（填“红”或“黑”）色表笔相连接。
（2）关于R6的使用，下列说法正确的是__________（填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
（3）要想使用直流电压1V挡，选择开关B应与_______相连（填选择开关对应的数字）。
（4）将选择开关与“3”相连，把表笔插入A、B并短接，滑动R6的滑片到最上端a处，表头G的指针指在表盘电流处；滑动R6的滑片到最下端b处，表头G的指针指在表盘电流处。则电池的电动势______V。
8．小华同学准备测量多用电表内电源的电动势E和电阻“”挡内部电路的总电阻，以及6个可能相同规格电阻的阻值。使用的器材有：多用电表（表盘如图甲所示），毫安表（量程，内阻约为），6个可能相同规格的待测电阻（设阻值为R），开关S和导线若干。
（1）将多用电表挡位调到电阻“”挡，红表笔和黑表笔短接，并进行调零；多用电表表盘的中间数字为“15”，则多用电表电阻“”挡内部电路的总电阻_______；

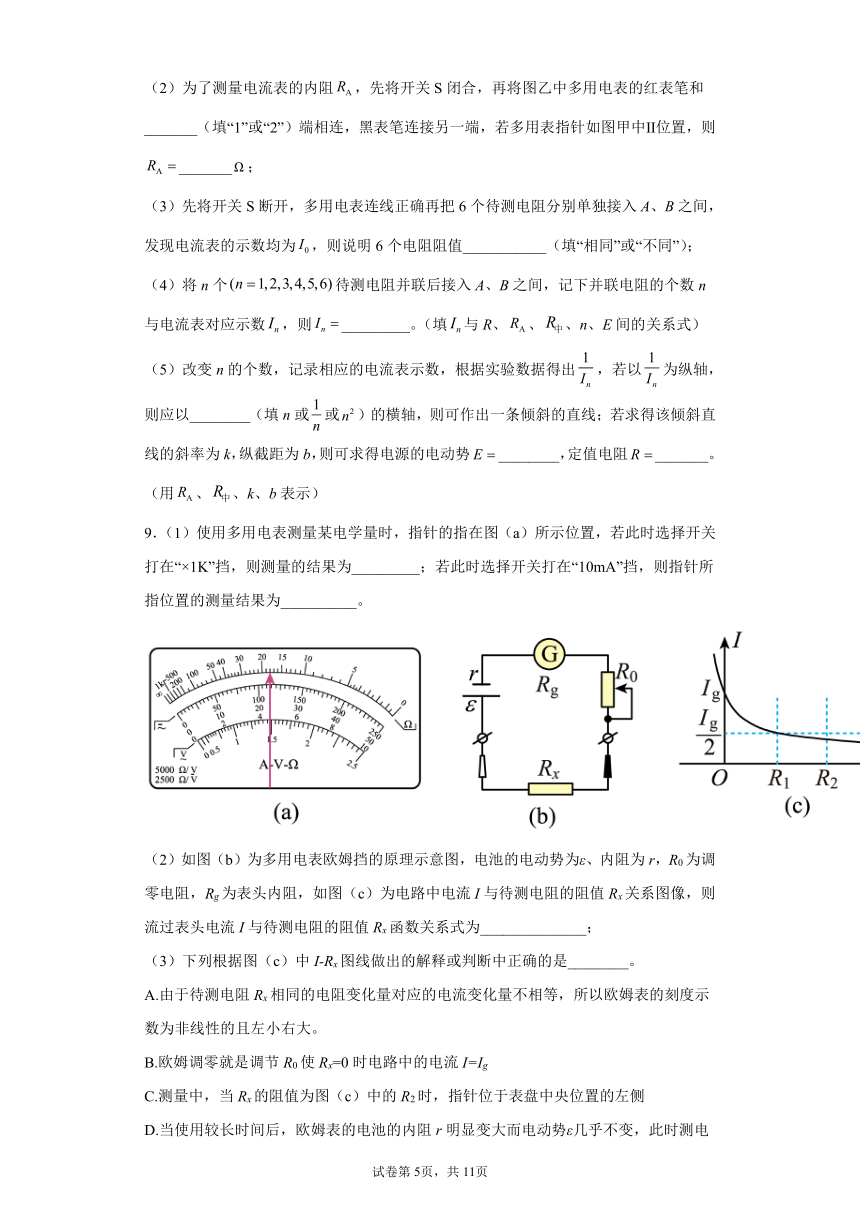

（2）为了测量电流表的内阻，先将开关S闭合，再将图乙中多用电表的红表笔和_______（填“1”或“2”）端相连，黑表笔连接另一端，若多用表指针如图甲中Ⅱ位置，则_______；
（3）先将开关S断开，多用电表连线正确再把6个待测电阻分别单独接入A、B之间，发现电流表的示数均为，则说明6个电阻阻值___________（填“相同”或“不同”）；
（4）将n个待测电阻并联后接入A、B之间，记下并联电阻的个数n与电流表对应示数，则_________。（填与R、、、n、E间的关系式）
（5）改变n的个数，记录相应的电流表示数，根据实验数据得出，若以为纵轴，则应以________（填n或或）的横轴，则可作出一条倾斜的直线；若求得该倾斜直线的斜率为k，纵截距为b，则可求得电源的电动势________，定值电阻_______。（用、、k、b表示）
9．（1）使用多用电表测量某电学量时，指针的指在图（a）所示位置，若此时选择开关打在“×1K”挡，则测量的结果为_________；若此时选择开关打在“10mA”挡，则指针所指位置的测量结果为__________。
（2）如图（b）为多用电表欧姆挡的原理示意图，电池的电动势为ε、内阻为r，R0为调零电阻，Rg为表头内阻，如图（c）为电路中电流I与待测电阻的阻值Rx关系图像，则流过表头电流I与待测电阻的阻值Rx函数关系式为______________；
（3）下列根据图（c）中I-Rx图线做出的解释或判断中正确的是________。
A.由于待测电阻Rx相同的电阻变化量对应的电流变化量不相等，所以欧姆表的刻度示数为非线性的且左小右大。
B.欧姆调零就是调节R0使Rx=0时电路中的电流I=Ig
C.测量中，当Rx的阻值为图（c）中的R2时，指针位于表盘中央位置的左侧
D.当使用较长时间后，欧姆表的电池的内阻r明显变大而电动势ε几乎不变，此时测电阻的阻值时，测量值会偏大
10．若某欧姆表表头的满偏电流为5mA，内接一节干电池，电动势为1.5V，那么该欧姆表的内阻为_______Ω，待测电阻接入红、黑表笔之间时，若指针转至满刻度的处，则待测电阻的阻值为_______Ω。
11．使用多用电表
（1）测电压
a.选择直流电压挡合适的___________，并将选择开关旋至相应位置。
b.将多用电表___________在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势___________。
c.根据表盘上的直流电压刻度读出电压值，读数时注意最小刻度所表示的电压值。
（2）测电流
a.选择直流电流挡合适的量程，并将选择开关旋至相应位置。
b.将被测电路导线拆开一端，把多用电表___________在电路中。
c.读数时，要认清刻度盘上的最小刻度。
注意：电流应从红表笔流入多用电表。
（3）测电阻
a.将选择开关旋至欧姆挡，此时表内电源接通，红表笔连接表内电源的负极，黑表笔连接表内电源的正极。电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入。
b.测量步骤：
①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位。
②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”。
③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以___________即为待测电阻阻值。
④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡。
12．1)将多用表的选择开关置于欧姆档位置时（注：左边是红表笔右边是黑表笔），其内部等效简化电路图正确的是（______）
A． B．
C． D．
(2)该多用电表有四个欧姆挡，分别为×1Ω、×10Ω、×100Ω、×1kΩ，欧姆挡表盘的中间刻度值为“15”。现用它来测量一未知电阻的阻值，先将选择开关置于“×100Ω”挡处，接着将红表笔和黑表笔接触，发现表针指在“0Ω”处，然后进行测量，结果发现表针指在欧姆挡刻度值为“160”的刻度附近，为了使测量结果更准确，必须换挡并重新测量，下列说法正确的是（______）
A．必须将选择开关改为置于“×10Ω”挡处
B．必须将选择开关改为置于“×1kΩ”挡处
C．换挡之后必须重新“欧姆调零”才能进行测量
D．换挡之后不必重新“欧姆调零”就可进行测量
13．在练习使用多用电表的实验中。请完成下列问题：
(1)用多用表测量某元件的电阻，选用“×100”倍率的电阻挡测量，发现多用表指针偏转角度过小，因此需选择倍率的电阻挡________（填“×10”或“×1k”），并需________（填操作过程）后，再次进行测量，多用表的指针如图甲所示，测量结果为________Ω。
(2)某同学设计出一个的欧姆电表，用来测量电阻，其内部结构可简化成图乙电路，其中电源内阻r=1.0Ω，电流表G的量程为Ig，故能通过读取流过电流表G的电流值而得到被测电阻的阻值。但和普通欧姆表不同的是调零方式。该同学想用一个电阻箱Rx来测出电路中电源的电动势E和表头的量程Ig，进行如下操作步骤是：
a．先两表笔间不接入任何电阻，断开状态下调滑动电阻器使表头满偏；
b．将欧姆表与电阻箱Rx连成闭合回路，改变电阻箱阻值；记下电阻箱示Rx和与之对应的电流表G的示数I；
c．将记录的各组Rx，I的数据描点在乙图中，得到图线如图丙所示；
d．根据乙图作得的图线，求出电源的电动势E和表头的量程Ig。由丙图可知电源的电动势为________，欧姆表总内阻为________，电流表G的量程是________。
14．某同学利用多用电表测量二极管的反向电阻（二极管具有单向导电性，电流正向通过时几乎没有电阻，电流反向时，电阻很大）。完成下列测量步骤：
（1）检查多用电表的机械零点。
（2）将红、黑表等分别插入正、负表笔插孔，二极管的两个极分别记作a和b，将红表笔接a端时，表针几乎不偏转，接b端时偏转角度很大，则为了测量该二极管的反向电阻，应将红表笔接二极管的______（填“a”或“”）端。
（3）将选择开关拨至电阻“”挡位，进行正确的测量步骤后，发现表针偏角较小。为了得到准确的测量结果，应让电表指针尽量指向表盘中央，应重新选择量程进行测量。则该同学应选择______（“”或“”）挡，然后________，再进行测量。测量后示数如图所示，则测量结果为_________。
（4）测量完成后，将选择开关拨向____挡位置。
15．在用伏安法测量某导体的伏安特性曲线实验中，描绘的伏安特性曲线如图（1）所示，图中虚线是曲线上坐标过坐标点（3.6V，0.3A）的切线。回答下列问题：
（1）在导体接入电路前，利用多用电表电阻“×1”挡直接测量导体的电阻，多用电表的指针偏转如图（2）所示，测得此时导体的电阻为_____Ω；
（2）当通过该导体的电流为0.3A时，导体电阻为_____Ω；
（3）若用电动势为4.0V、内阻为8Ω的电源直接给该小灯泡供电，则该小灯泡的实际功率是_____W。
16．同学在“练习使用多用电表”的实验中：
(1)若用此表测量一阻值约为的定值电阻，下列操作正确的是___________；
A．将选择开关应调到“×100”电阻挡
B．欧姆调零时，两表笔短接，用螺丝刀转动调零螺丝，直到指针与表盘右边零刻度对齐
C．在电阻测量时，双手不能同时接触电阻两端
D．测量完成后，将选择开关调到“OFF”挡
(2)图2为一正在测量中的多用电表表盘。如果选择开关在电阻挡“”，则读数为________；如果选择开关在直流电压挡“2.5V”，则读数为________V。
(3)若用多用电表的欧姆挡去探测一个正常的二极管，某次探测时，发现表头指针偏转角度很大，则与二极管正极相连的是多用电表的_____________（选填“红表笔”或“黑表笔”）
17．某探究小组进行“练习使用多用电表”的实验，请帮他们完成下列几个问题．
(1)如图甲是多用电表的刻度盘，当选用量程为0~50mA的电流挡测量电流时，表针指示图示刻度，则所测电流为_____mA；当选用量程为0~250V的电压挡测电压时，其示数为________V．
(2)图乙是图甲中多用电表的简化电路图，测当转换开关S旋转到位置3时，可用来测量________；转换开关接2时，多用电表为一个倍率为“×10”的欧姆表，若图甲中E为该量程对应表盘刻度的中间位置，刻度值为15，则欧姆表内阻为_______Ω；若表头A的满偏电流为50mA，则乙图中电源的电动势为______V．
(3)将红、黑表笔分别插入正、负表笔插孔，将一个二极管的两极分别记做a和b，红表笔接a端、黑表笔接b端时，表针几乎不转；红表笔接b端、黑表笔接a端时，表针偏转角很大．则该二极管的正极是______(填“a”或“b” )端．
18．某兴趣小组欲测定电阻Rx的阻值。
(1)该小组先用多用电表粗测Rx的阻值，将选择开关置于欧姆“×1”挡，再将红表笔和黑表笔短接进行__________________。正确测量时欧姆表的指针如图1所示。电阻Rx的阻值约为__________Ω。
(2)该小组想尽可能精确地测量Rx的阻值，在实验室找到如下器材。
电压表(0～3V，内阻约30kΩ)
电流表(0～0.6A，内阻为0.5Ω)
滑动变阻器(0～5Ω)
电源(电动势3V，内阻不计)
开关和导线若干
①请用笔代替导线把图2中的电路图补充完整____________；
②在正确连接电路后，闭合开关。当滑动变阻器的滑片移至某位置时，电压表和电流表的示数分别如图甲和乙所示，电压表的示数是___________V，电流表的示数是___________A，可得待测电阻的阻值为___________Ω。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．B
【详解】
晶体二极管的正向电阻很小，而反向电阻很大。由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故选B。
2．B
【详解】
由图示电路图可知，电源电动势为6V，用电压表检查电路故障，电压表应选择10V量程，故B正确，ACD错误。
故选B。
3．B
【解析】
【分析】
欧姆表示数等于欧姆表指针示数与倍率的乘积；
【详解】
由图示欧姆表可知，欧姆表示数为：，故B正确，ACD错误。
4．C
【解析】
黑表笔与电源的正极相连，红表笔与电源的负极相连，当黑表笔接1，且红表笔接2时，电阻为0，表明1、2之间为一只二极管，且1接正极，2接负极，排除选项B；黑表笔接1，红表笔接3时电阻为0.5 kΩ，是已知电阻阻值的二分之一，故1与3之间是两只电阻并联，排除选项A；黑表笔接2，红表笔接1时，电阻为2 kΩ，故此时为两只电阻串联，综上所述，C项正确，D不符合题意．
5．A C 调节可动部件C（欧姆调零旋钮），使电表指针指向欧姆零刻度位置
【详解】
(1)[1]调节可调部件A（机械调零旋钮），使电表指针指向左边零刻度线处。
(3)[2]将红、黑表笔分别插入正、负插孔中，两笔尖相互接触，调节可动部件C（欧姆调零旋钮），使电表指针指向欧姆零刻度位置。
(5)[3]换测另一阻值为2～2.5kΩ的电阻时，应调节B，使它的尖端指向“×100”的倍率挡位置，此时还必须重复步骤：调节可动部件C（欧姆调零旋钮），使电表指针指向欧姆零刻度位置，才能进行测量。
[4]该待测电阻的阻值是
6．6.705(6.702~6.706均可) ×10 130
【详解】
(1)[1]螺旋测微器测量的读数为：
(2)[2]指针偏转角度过大，说明选择的倍率偏大，所以换为更小的倍率，故选“×10”档；
[3]指针位于欧姆档“13”，所以读数为：。
7．黑
B 4 20
【详解】
(1)[1]图中的A端与电阻挡内部电源的负极相连，为统一电流“红进黑出”，故A端应与黑色表笔相连接。
(2)[2]R6为欧姆调零旋钮，应在使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置。
故选B。
(3)[3]接线柱4和5串联分压电阻，为电压挡，且串联电阻越大，分压越多，即量程越大，故要想使用直流电压1V挡，选择开关B应与4相连。
(4)[4]接线柱2对应的分流电阻较小，对应电流表量程较小，为1mA挡，由欧姆定律可得
由于
可知流过R1、R2的电流为表头电流的3倍，即电路总电流等于表头电流的4倍，表头与R1、R2并联的总电阻为
滑动R6的滑片到最上端a处，表头G的指针指在表盘电流处，由闭合电路欧姆定律可得
滑动R6的滑片到最下端b处，表头G的指针指在表盘电流处，由闭合电路欧姆定律可得
联立解得电池的电动势为
8．150 1 110 相同
【详解】
（1）[1]多用电表电阻挡调零后，指针位于电流满偏刻度，可得
指针位于中间位置时，可得
联立可得
即调零后的内阻就等于中值电阻
（2）[2][3]多用电表的电流从红表笔流入，从黑表笔流出，电流从电流表正接线柱流入，故红表笔接触1，黑表笔接2。根据多用电表的读数规则可得
（3）[4]电流表的示数均为，则说明回路总电阻相等，根据等效替代原理可知6个电阻的阻值相同。
（4）[5]n个电阻R并联后的阻值为，根据闭合电路欧姆定律可得
（5）[6]根据（4）解析中结果整理得
若以为纵轴，则应以为横轴。
[7][8]据（5）解析中的函数关系可得，斜率、截距分别为
，
联立解得
，
9．（或） 4.6mA BC
【详解】
（1）[1] 选择开关打在“×1K”挡，为电阻倍率档，电阻为
[2]选择开关打在“10mA”挡，精度为0.2mA，读数为4.6mA；
（2）[3]根据图（c）结合闭合电路的欧姆定律可知
故可得
故图（c）为电路中电流I与待测电阻的阻值Rx关系为
（3）[4]A．由于待测电阻Rx相同的电阻变化量对应的电流变化量不相等，所以欧姆表的刻度示数为非线性的且左大右小，故A错误；
B．欧姆调零就是调节R0使Rx=0时电路中的电流I=Ig，故B正确；
C．测量中，当Rx的阻值为图（c）中的R2时，电阻值比R1更大，则电路中的电流更小，指针偏转角度较小，电流指针位于表盘中央位置的左侧，故C正确；
D．当使用较长时间后，欧姆表的电池的内阻r明显变大而电动势ε几乎不变，此时测电阻的阻值时，能正确的欧姆调零，则正确，故测量值无误差，故D错误；
故选BC。
10．300 100
【详解】
[1]根据欧姆定律有
Ω=300Ω
[2]根据闭合电路的欧姆定律有
代入数据解得100Ω
11．档位 并联 高 串联 倍率
【详解】
（1）测电压
a.[1]选择直流电压挡合适的档位，并将选择开关旋至相应位置。
b.[2][3]将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高。
（2）测电流
b.[4]将被测电路导线拆开一端，把多用电表串联在电路中。
（3）测电阻
③[5]测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以倍率即为待测电阻阻值。
12．C BC
【详解】
(1)[1]A．没有电源，A错误；
B．电流从黑表笔流入从红表笔流出，B错误；
C．电流从红表笔流入黑表笔流出，C正确；
D．没有调零电阻，D错误。
故选C。
(2)[2] AB表针指在欧姆挡刻度值为“160”的刻度附近，是大电阻，必须将选择开关改为置于“×1kΩ”挡处，A错误，B正确；
CD换挡之后必须重新“欧姆调零”才能进行测量，C正确，B错误。
故选BC。
13．×1k 欧姆调零（或电阻调零） 6000 1.5 6.0 0.25
【详解】
(1)[1][2][3]．多用表指针偏转角度过小说明指针靠近无穷处，所以要换高挡位，因此需选择×1k，同时注意欧姆调零；多用表的指针结果为6000Ω。
(2)d.[4][5][6]．设电流表G所在回路除电源内阻外其余电阻之和为R，由闭合电路欧姆定律
解得
由分流原理得
联立两式整理得
由图可知
解得E=1.5V，R=5Ω，所以欧姆表总内阻为
R+r=6Ω
电流表G的量程
解得
E=1.5V
R=6.0Ω
Ig=0.25A
14．a 欧姆调零 30kΩ OFF（或者交流电压500V）
【详解】
(2)[1]将红、黑表等分别插入正、负表笔插孔，二极管的两个极分别记作a和b，将红表笔接a端时，表针几乎不偏转，说明电阻很大，此时二极管反向，接b端时偏转角度很大，说明电阻很小，二极管正向，则b端为二极管的负极，a为二极管的正极，为了测量该二极管的反向电阻，应将红表笔接二极管的a端；
(3)[2]将选择开关拨至电阻“×100”挡，进行正确的测量步骤后，表针偏角较小，说明所选挡位太小，为了得到准确的测量结果，让电表指针尽量指向表盘中央，该同学应选择“”挡；
[3]选择档位后，要重新欧姆调零，再进行测量；
[4]测量后示数如图所示，则测量结果为
(4)[5]测量完成后，使表内处于断路状态，所以将选择开关拨向OFF档或交流电压500V，防止意外烧坏电表。
15．30 12 0.42
【详解】
(1)[1]欧姆表的读数为R=1×30Ω=30Ω；
(2)[2]根据I﹣U图象可读出当I=0.3A时对应的电压为U=3.6V，则导体的电阻为
(3)[3]在I﹣U图象中同时作出表示电源的I﹣U图象，读出两图线的交点坐标为U=2.79V，I=0.15A，所以小灯泡的实际功率为
P=UI=0.42W
16．CD 15000 1.25 黑表笔
【详解】
(1)[1]A.测电阻时倍率的选择原则是尽可能使指针指向刻度盘的中央位置，因为待测阻值约为150Ω，将选择开关应调到“×10”电阻挡，故A错误；
B．欧姆调零时，两表笔短接，调节欧姆调零旋钮，直到指针与表盘右边零刻度对齐，故B错误；
C．在电阻测量时，双手不能同时接触电阻两端，否则测出来的是电阻和人体并联后的电阻，误差太大，故C正确；
D．测量完成后，将选择开关调到“OFF”挡，符合操作规则，故D正确。
故选CD。
(2)[2] 欧姆档读数为15×1000Ω=15000Ω
[3] 如果选择开关在直流电压挡“2.5V”，则读数为1.25V 。
(3)[4]用多用电表的欧姆挡去探测一个正常的二极管，发现表头指针偏转角度很大，说明回路中电流较大，二极管处于导通状态，与二极管正极相连是电势较高的一端，多用电表的黑表笔与内部电池正极相接，故与二极管正极相连是黑表笔。
17．36.0 180 电压 150 7.5 a
【解析】
(1) 当选用量程为0~50mA的电流挡测量电流时，其分度值为1mA，示数为36.0mA；当选用量程为0~250V的电压挡时，其分度值为5V，其示数为180V．
(2)当转换开关S旋到位置3时，相当于给电流表加了一个分压电阻，可用来测量电压；由图甲所示可知，指针指在E处时，电流表示数为25.0mA=0.025A，E处对应电阻为中值电阻，则欧姆表内阻为150Ω，电源电动势：E=IR=0.025×300V=7.5V．
(3)二极管的正向电阻很小，反向电阻无穷大，红表笔接b端、黑表笔接a端时，电流从a端流入b端流出，针偏转角很大说明电阻很小，故正极是a端．
18．欧姆调零 10 2.20 0.22 9.5
【分析】
欧姆表的读数方法为刻度盘读数乘以倍率，欧姆档表盘刻度不均匀，估读无意义；
选择实验器材，根据要求满足安全性，准确性，方便操作的原则选择待选器材，电流表的接法要求大电阻内接法，小电阻外接法，但当电流表内阻值已知时优先选用电流表内接法可求电阻的真实值，用小电阻控制大电阻，用分压式接法；
利用欧姆定律求解待测电阻的阻值；
【详解】
(1)[1]多用表选择欧姆档后，需要进行欧姆调零；
[2]其读数为刻度盘读数乘以倍率，故读数为；
(2)①[3]由于电流表内阻为准确值，可选用电流表内接法测量待测电阻的真实值，故电路图如图所示：
②[4][5]根据电表的量程和最小分度值读数，电压表示数，电流表的示数为；
[6]待测电阻的阻值为：
【点睛】
本题中所给的电流表内阻为确定值，用电流表的内接法可求出电阻的准确值，特别注意电表内阻是不是确定值。
