5.1认识传感器 课时提升练（Word版含解析）

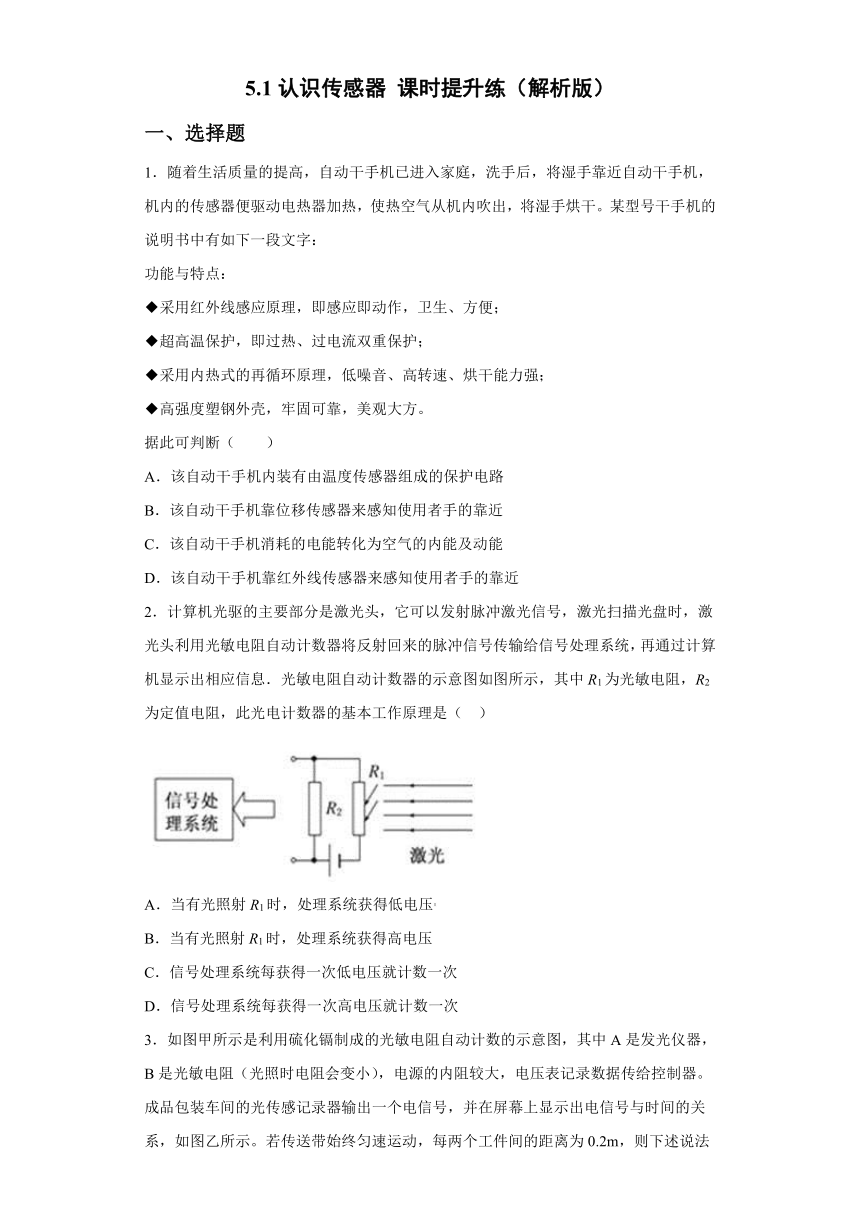

5.1认识传感器 课时提升练（解析版）
一、选择题
1．随着生活质量的提高，自动干手机已进入家庭，洗手后，将湿手靠近自动干手机，机内的传感器便驱动电热器加热，使热空气从机内吹出，将湿手烘干。某型号干手机的说明书中有如下一段文字：
功能与特点：
◆采用红外线感应原理，即感应即动作，卫生、方便；
◆超高温保护，即过热、过电流双重保护；
◆采用内热式的再循环原理，低噪音、高转速、烘干能力强；
◆高强度塑钢外壳，牢固可靠，美观大方。
据此可判断（　　）
A．该自动干手机内装有由温度传感器组成的保护电路
B．该自动干手机靠位移传感器来感知使用者手的靠近
C．该自动干手机消耗的电能转化为空气的内能及动能
D．该自动干手机靠红外线传感器来感知使用者手的靠近
2．计算机光驱的主要部分是激光头，它可以发射脉冲激光信号，激光扫描光盘时，激光头利用光敏电阻自动计数器将反射回来的脉冲信号传输给信号处理系统，再通过计算机显示出相应信息．光敏电阻自动计数器的示意图如图所示，其中R1为光敏电阻，R2为定值电阻，此光电计数器的基本工作原理是（ ）
A．当有光照射R1时，处理系统获得低电压
B．当有光照射R1时，处理系统获得高电压
C．信号处理系统每获得一次低电压就计数一次
D．信号处理系统每获得一次高电压就计数一次

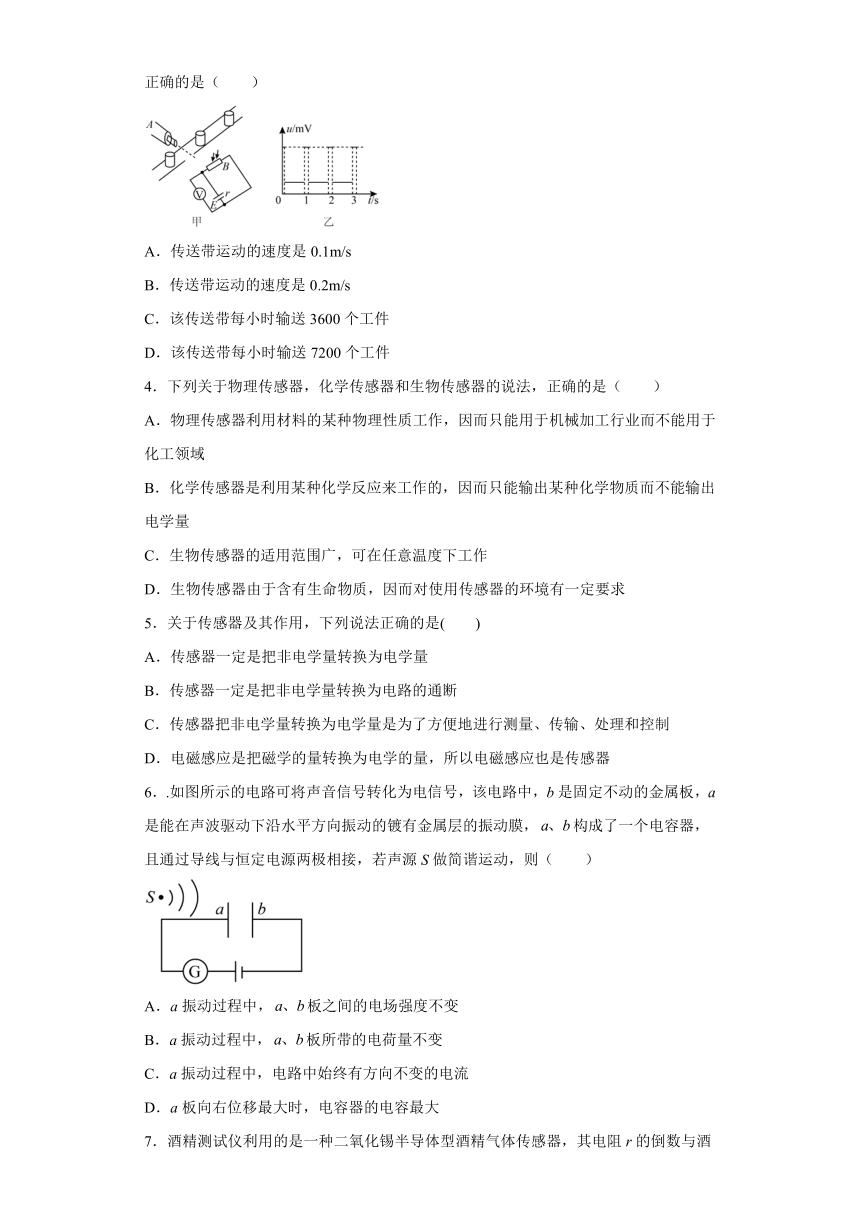

3．如图甲所示是利用硫化镉制成的光敏电阻自动计数的示意图，其中A是发光仪器，B是光敏电阻（光照时电阻会变小），电源的内阻较大，电压表记录数据传给控制器。成品包装车间的光传感记录器输出一个电信号，并在屏幕上显示出电信号与时间的关系，如图乙所示。若传送带始终匀速运动，每两个工件间的距离为0.2m，则下述说法正确的是（　　）
A．传送带运动的速度是0.1m/s
B．传送带运动的速度是0.2m/s
C．该传送带每小时输送3600个工件
D．该传送带每小时输送7200个工件
4．下列关于物理传感器，化学传感器和生物传感器的说法，正确的是（　　）
A．物理传感器利用材料的某种物理性质工作，因而只能用于机械加工行业而不能用于化工领域
B．化学传感器是利用某种化学反应来工作的，因而只能输出某种化学物质而不能输出电学量
C．生物传感器的适用范围广，可在任意温度下工作
D．生物传感器由于含有生命物质，因而对使用传感器的环境有一定要求
5．关于传感器及其作用，下列说法正确的是(　　)
A．传感器一定是把非电学量转换为电学量
B．传感器一定是把非电学量转换为电路的通断
C．传感器把非电学量转换为电学量是为了方便地进行测量、传输、处理和控制
D．电磁感应是把磁学的量转换为电学的量，所以电磁感应也是传感器
6．.如图所示的电路可将声音信号转化为电信号，该电路中，b是固定不动的金属板，a是能在声波驱动下沿水平方向振动的镀有金属层的振动膜，构成了一个电容器，且通过导线与恒定电源两极相接，若声源S做简谐运动，则（　　）
A．a振动过程中，板之间的电场强度不变
B．a振动过程中，板所带的电荷量不变
C．a振动过程中，电路中始终有方向不变的电流
D．a板向右位移最大时，电容器的电容最大

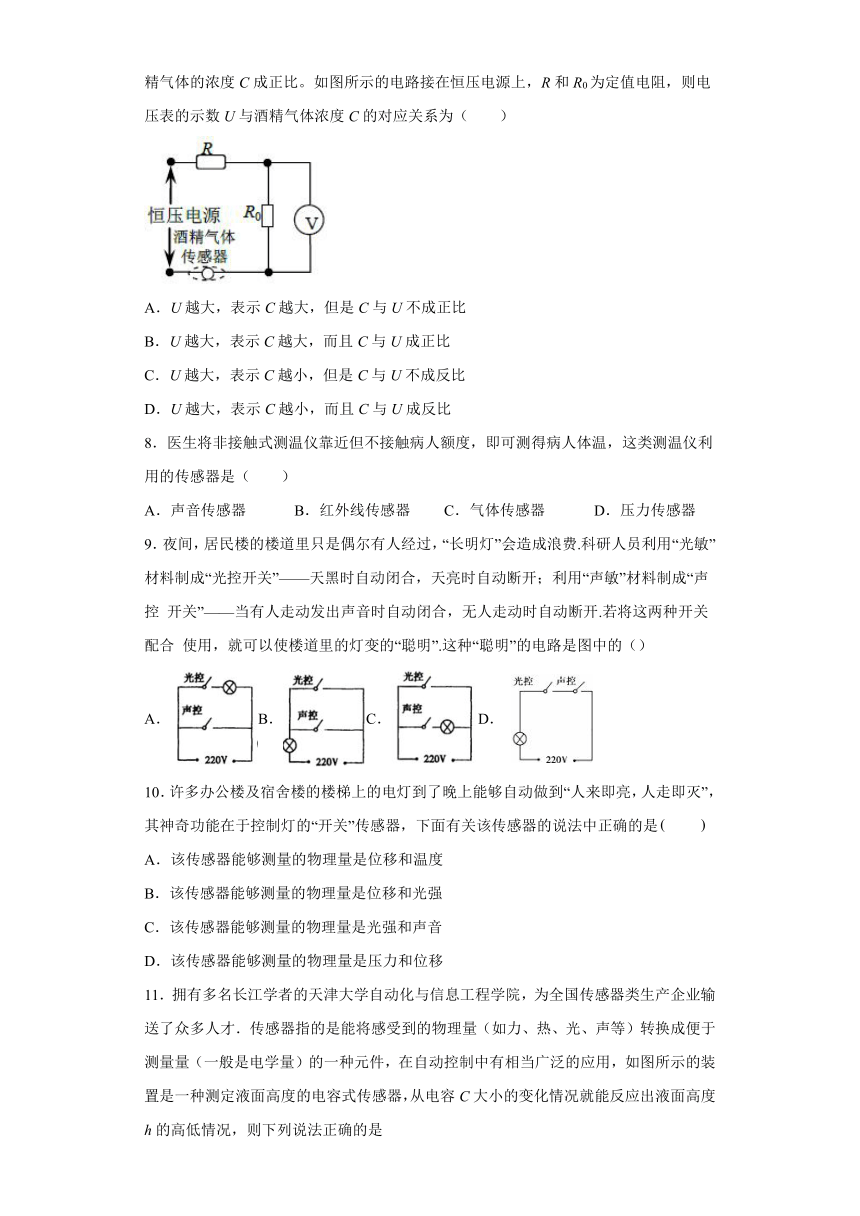

7．酒精测试仪利用的是一种二氧化锡半导体型酒精气体传感器，其电阻r的倒数与酒精气体的浓度C成正比。如图所示的电路接在恒压电源上，R和R0为定值电阻，则电压表的示数U与酒精气体浓度C的对应关系为（　　）
A．U越大，表示C越大，但是C与U不成正比
B．U越大，表示C越大，而且C与U成正比
C．U越大，表示C越小，但是C与U不成反比
D．U越大，表示C越小，而且C与U成反比
8．医生将非接触式测温仪靠近但不接触病人额度，即可测得病人体温，这类测温仪利用的传感器是（　　）
A．声音传感器 B．红外线传感器 C．气体传感器 D．压力传感器
9．夜间，居民楼的楼道里只是偶尔有人经过，“长明灯”会造成浪费.科研人员利用“光敏” 材料制成“光控开关”——天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控 开关”——当有人走动发出声音时自动闭合，无人走动时自动断开.若将这两种开关配合 使用，就可以使楼道里的灯变的“聪明”.这种“聪明”的电路是图中的（）
A．B．C． D．
10．许多办公楼及宿舍楼的楼梯上的电灯到了晚上能够自动做到“人来即亮，人走即灭”，其神奇功能在于控制灯的“开关”传感器，下面有关该传感器的说法中正确的是　　
A．该传感器能够测量的物理量是位移和温度
B．该传感器能够测量的物理量是位移和光强
C．该传感器能够测量的物理量是光强和声音
D．该传感器能够测量的物理量是压力和位移

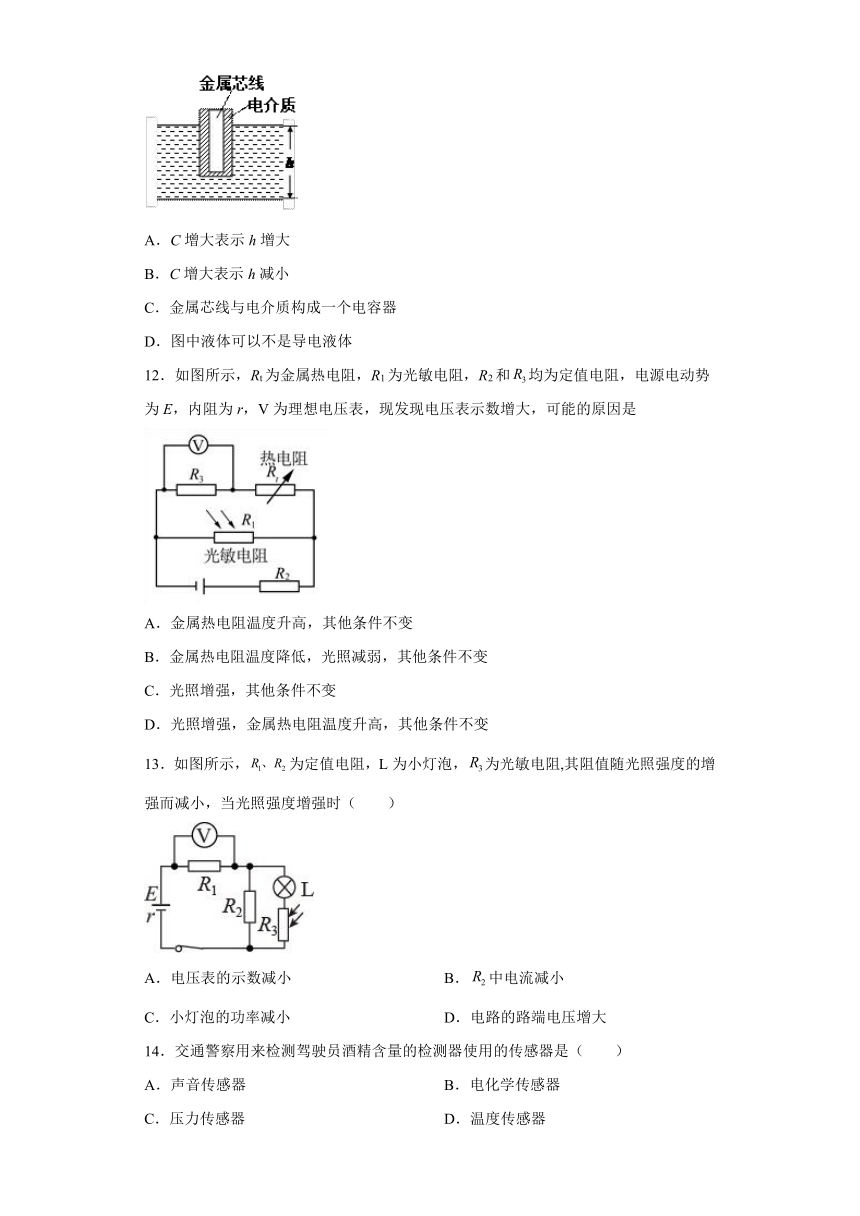

11．拥有多名长江学者的天津大学自动化与信息工程学院，为全国传感器类生产企业输送了众多人才．传感器指的是能将感受到的物理量（如力、热、光、声等）转换成便于测量量（一般是电学量）的一种元件，在自动控制中有相当广泛的应用，如图所示的装置是一种测定液面高度的电容式传感器，从电容C大小的变化情况就能反应出液面高度h的高低情况，则下列说法正确的是
A．C增大表示h增大
B．C增大表示h减小
C．金属芯线与电介质构成一个电容器
D．图中液体可以不是导电液体
12．如图所示，Rt为金属热电阻，R1为光敏电阻，R2和均为定值电阻，电源电动势为E，内阻为r，V为理想电压表，现发现电压表示数增大，可能的原因是
A．金属热电阻温度升高，其他条件不变
B．金属热电阻温度降低，光照减弱，其他条件不变
C．光照增强，其他条件不变
D．光照增强，金属热电阻温度升高，其他条件不变
13．如图所示，为定值电阻，L为小灯泡，为光敏电阻,其阻值随光照强度的增强而减小，当光照强度增强时（　　）
A．电压表的示数减小 B．中电流减小
C．小灯泡的功率减小 D．电路的路端电压增大
14．交通警察用来检测驾驶员酒精含量的检测器使用的传感器是（　　）
A．声音传感器 B．电化学传感器
C．压力传感器 D．温度传感器

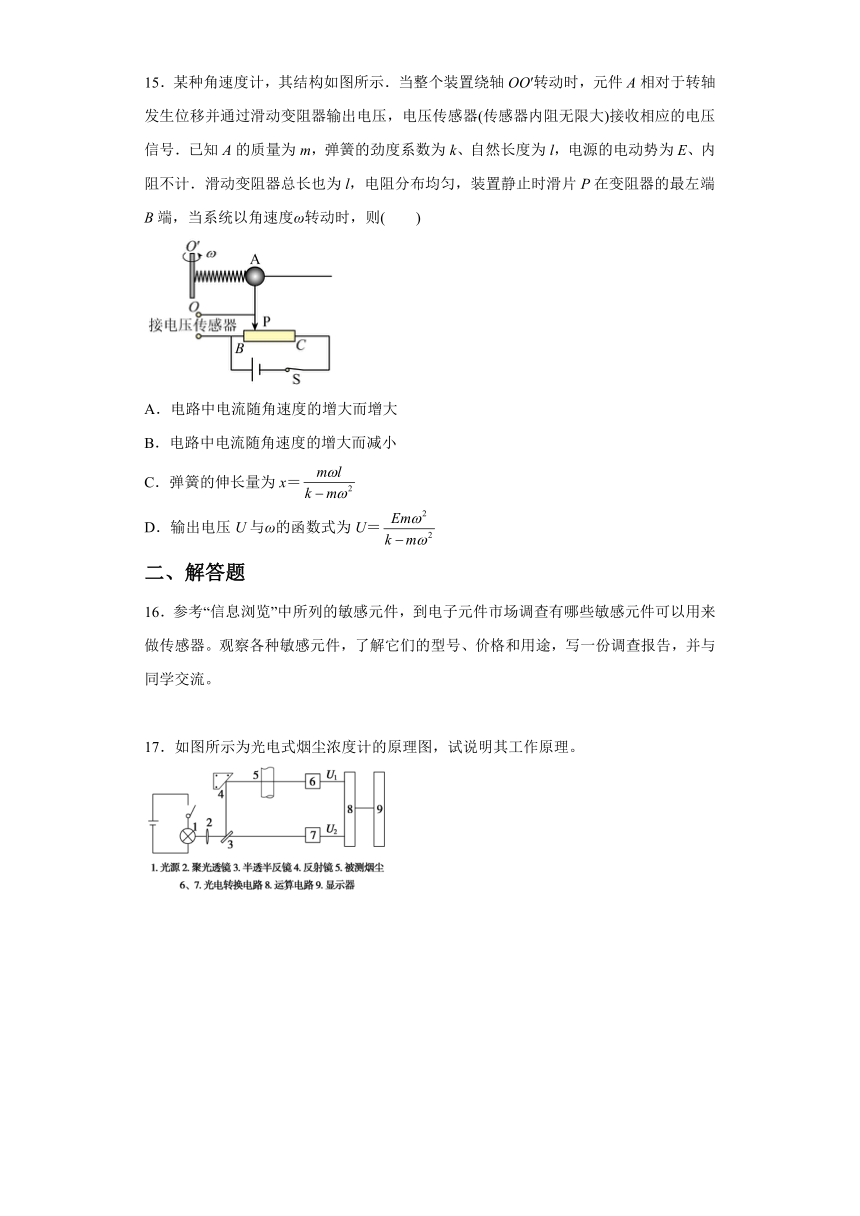

15．某种角速度计，其结构如图所示．当整个装置绕轴OO′转动时，元件A相对于转轴发生位移并通过滑动变阻器输出电压，电压传感器(传感器内阻无限大)接收相应的电压信号．已知A的质量为m，弹簧的劲度系数为k、自然长度为l，电源的电动势为E、内阻不计．滑动变阻器总长也为l，电阻分布均匀，装置静止时滑片P在变阻器的最左端B端，当系统以角速度ω转动时，则(　　)
A．电路中电流随角速度的增大而增大
B．电路中电流随角速度的增大而减小
C．弹簧的伸长量为x＝
D．输出电压U与ω的函数式为U＝
二、解答题
16．参考“信息浏览”中所列的敏感元件，到电子元件市场调查有哪些敏感元件可以用来做传感器。观察各种敏感元件，了解它们的型号、价格和用途，写一份调查报告，并与同学交流。
17．如图所示为光电式烟尘浓度计的原理图，试说明其工作原理。
参考答案
1．ACD
【详解】
A．由说明书中“功能与特点”的第二项可知，该自动干手机具有过热保护功能，其中必然用温度传感器来感知温度，温度过高时自动控制电路断开，选项A正确；
BD．由说明书中“功能与特点”的第一项可知，B错误，选项D正确；
C．由能量守恒定律知，选项C正确。
故选ACD。
【点睛】
传感器是一种能够感受外界信息，并将其按照一定的规律转换成电信号的器件或装置，本题是一道信息题，要根据题目中所给的信息，并结合传感器的功能及特点才能作出正确判断。
2．BD
【详解】
R1．R2和电源组成一个闭合电路，只有R2两端获得高电压时，处理系统才能进行信号处理，当激光照到光敏电阻时，R1的阻值变小，总电流变大，则R2两端获得高电压，因此选BD。
故选BD。
3．BC
【详解】
AB．有工件通过时，挡住A射向光传感器B的光，B的电阻增大，输出一个高电压，故知两相邻工件通过时间t=1s，传送带的速度
v=m/s=0.2m/s
故A错误，B正确；
CD．传送带每小时输送工件个数
故C正确，D错误。
故选BC。
4．D
【详解】
B．化学传感器一般也是输出电学量，如离子传感器等，故B错误；
A．物理传感器在化工领域也可以使用，如温度传感器等，故A错误；
CD．生物传感器能够使用的前提是传感器中的生命物质保持生物活性，故C错误，D正确。
故选D。
5．C
【详解】
ABC．传感器是指一种元件或装置，它能感受力．温度．光．声．磁．化学成分等非电学量，并能把它们按照一定的规律转换为电压．电流等电学量，或转换为电路的通断；其作用和目的是更方便地测量．传输．处理．控制非电学量，找出非电学量和电学量之间的对应关系；选项C正确，AB错误；
D．电磁感应是原理，不是元件和装置，不能称为传感器，选项D错误；
故选C。
6．D
【详解】
A．a振动过程中，两板间距d发生变化，电源始终与电容器相连，两板间电压U不变，由可知E变化，A错误；
B．由可知，d变化，Q变化，选项B错误；
C．a振动方向不确定，d可增可减，故电流方向不确定，选项C错误；
D．当a板向右位移最大时，由可知，d最小，C最大，选项D正确；
故选D。
7．A
【详解】
设酒精气体传感器电阻为r．由图知，酒精气体传感器和定值电阻串联在电路中，电压表测R0两端的电压。根据酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，得
（k是比例系数）…①
根据欧姆定律得
…②
由①②整理得
由数学知识知，U越大，C越大，但C与U不成正比。
故选A。
8．B
【详解】
非接触式测温仪能将物体发出的发出红外线信号转化为电信号，所以测温仪利用的传感器使用的是红外线传感器。故B正确，ACD错误；
故选B。
9．D
【详解】
在白天时，一般不需要灯照明的；天黑以后，特别是夜深人静时，一般也不需要灯照明的，也就是说天黑且人在楼道里走动时需要．
A．“声控开关”闭合时，发生短路；所以A错误．
B．不管是“光控开关”，还是“声控开关”各自都能让灯发光，节能目的达不到；所以B错误．
C．“光控开关”闭合时，发生短路；所以C错误．
D．“光控开关”与“声控开关”同时闭合时，灯才亮，所以达到节能的目的，所以D正确．
10．C
【详解】
楼道中安装了自动灯光控制系统，白天灯不亮，和光传感器有关；晚上有人经过时，灯自动亮起来，与声音有关，是声传感器，所以该传感器能够测量的物理量是光强和声音．
故选C．
【点睛】
该题考查常见传感器的使用与传感器的特点，属于对基础知识点的考查．其中光敏电阻则是当有光时，其电阻的阻值发生变化，是常见的光传感器．
11．A
【详解】
CD．此传感器是由金属芯线与液体构成一个电容器，其中的液体是电容器的一个极，则此液体必须是导电液体，选项CD错误；
AB．当电容C增大时，根据电容的决定式C=分析正对面积应增大，则知液面高度h增大．当电容C减小时，则液面高度减小，故A正确，B错误．
故选A．
12．B
【详解】
试题分析：金属热电阻温度升高，则电路电阻增大，总电流减小，路端电压增大，即光敏电阻两端的电压增大，所以通过光敏电阻的电流增大，而总电流是减小的，所以通过的电流减小，故两端的电压减小，A错误；金属热电阻温度降低，光照强度减弱，如果外电路电阻减小，则干路电流增大，内电压增大，路端电压减小，所以光敏电阻两端的端电压减小，即通过的电流减小，而总电流增大，所以通过的电流增大，即电压表的示数增大，B正确；光照强度增大，则光敏电阻减小，总电阻减小，路端电压减小，即和热电阻两端的电压减小，通过的电流减小，电压减小，即电压表示数减小，C错误；光照增强，金属热电阻温度升高，一个电阻减小，一个电阻增大，若总电阻减小，则总电流增大，路端电压减小，而两端的电压增大，所以并联电路电压减小，所在支路的电阻增大，所以支路电流减小，电压表示数减小，一个电阻减小，一个电阻增大，若总电阻增大，则路端电压增大，总电流减小，而两端的电压减小，所以并联电路电压增大，所以光敏电阻两端的电压增大，通过光敏电阻的电流增大，而总电流是减小的，所以所在支路的的电流减小，电压表示数减小，故D错误；
考点：考查了电路动态分析
【名师点睛】在分析电路动态变化时，一般是根据局部电路变化（滑动变阻器，传感器电阻）推导整体电路总电阻、总电流的变化，然后根据闭合回路欧姆定律推导所需电阻的电压和电流的变化（或者电流表，电压表示数变化），也就是从局部→整体→局部
13．B
【详解】
A．当光度增强时，光敏电阻R3的阻值减小，故电路的总阻值減小，总电流增大，由
可知电压表的示数增大，A错误；
B．R2两端的电压
知R2两端的电压减小，故通过R2的电流减小，B正确；
C．由知IL增大，故小灯泡的功率增大，C错误；
D．电路的路端电压
总电流增大，故路端电压减小，D错误。
故选B。
14．B
【详解】
检测驾驶员酒精含量，与声音、压力、温度无关，因此选用的是化学传感器，故B正确。
故选B。
15．D
【分析】
当系统在水平面内以角速度ω转动时，电路中电阻保持不变，根据闭合电路欧姆定律分析电路中电流的变化情况．系统匀速转动时，由弹簧的弹力提供元件A的向心力，根据牛顿第二定律得到角速度ω与弹簧伸长的长度x的关系式．根据串联电路电压与电阻成正比和电阻定律，得到电压U与x的关系式，再联立解得电压U与ω的函数关系式.
【详解】
系统在水平面内以角速度ω转动时，无论角速度增大还是减小，BC的总电阻不变，根据闭合电路欧姆定律得知，电路中电流保持不变，故A、B错误；设系统在水平面内以角速度ω转动时，弹簧伸长的长度为x，则对元件A，根据牛顿第二定律得kx＝mω2(l＋x)，又输出电压U＝，联立两式得 ，，故C错误，D正确；故选D.
16．见解析
【详解】
敏感元器件是指它的特性会随着某种（某些）外部条件的变化而变化的元器件。敏感元器件分为两类，一类特性变化是非线性的，如压敏电阻，当电压小于敏感值时，电阻值很大，电压高于敏感值时，电阻很小，一般用在电源的保护电路中。另一类特性变化是接近线性的，用来测量相应的物理量，通常制造成产品，指标规范，参数稳定，称为传感器。如：对温度敏感的温度传感器，对压力敏感的压力传感器等等。
17．见解析
【详解】
没有烟尘时，光的传播方向没有发生改变，U1和U2的大小相等；烟尘浓度越高时，光线被烟尘吸收或散射得就会越多，光线射到6的亮度就会越少，所以U1和U2的差值越大，通过运算电路处理后，从显示器中可得到烟尘的浓度。
