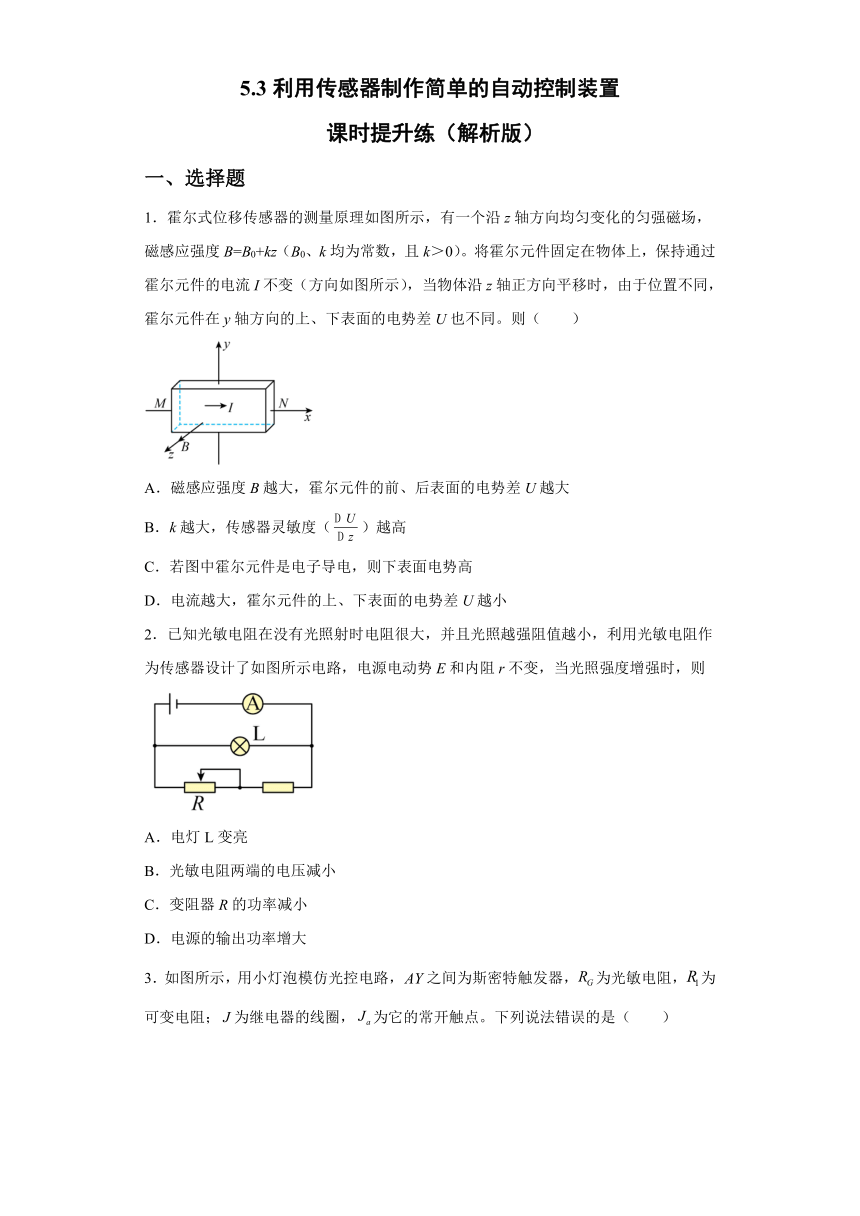

5.3利用传感器制作简单的自动控制装置
课时提升练（解析版）
一、选择题
1．霍尔式位移传感器的测量原理如图所示，有一个沿z轴方向均匀变化的匀强磁场，磁感应强度B=B0+kz（B0、k均为常数，且k＞0）。将霍尔元件固定在物体上，保持通过霍尔元件的电流I不变（方向如图所示），当物体沿z轴正方向平移时，由于位置不同，霍尔元件在y轴方向的上、下表面的电势差U也不同。则（ ）
A．磁感应强度B越大，霍尔元件的前、后表面的电势差U越大
B．k越大，传感器灵敏度（）越高
C．若图中霍尔元件是电子导电，则下表面电势高
D．电流越大，霍尔元件的上、下表面的电势差U越小
2．已知光敏电阻在没有光照射时电阻很大，并且光照越强阻值越小，利用光敏电阻作为传感器设计了如图所示电路，电源电动势E和内阻r不变，当光照强度增强时，则
A．电灯L变亮
B．光敏电阻两端的电压减小
C．变阻器R的功率减小
D．电源的输出功率增大

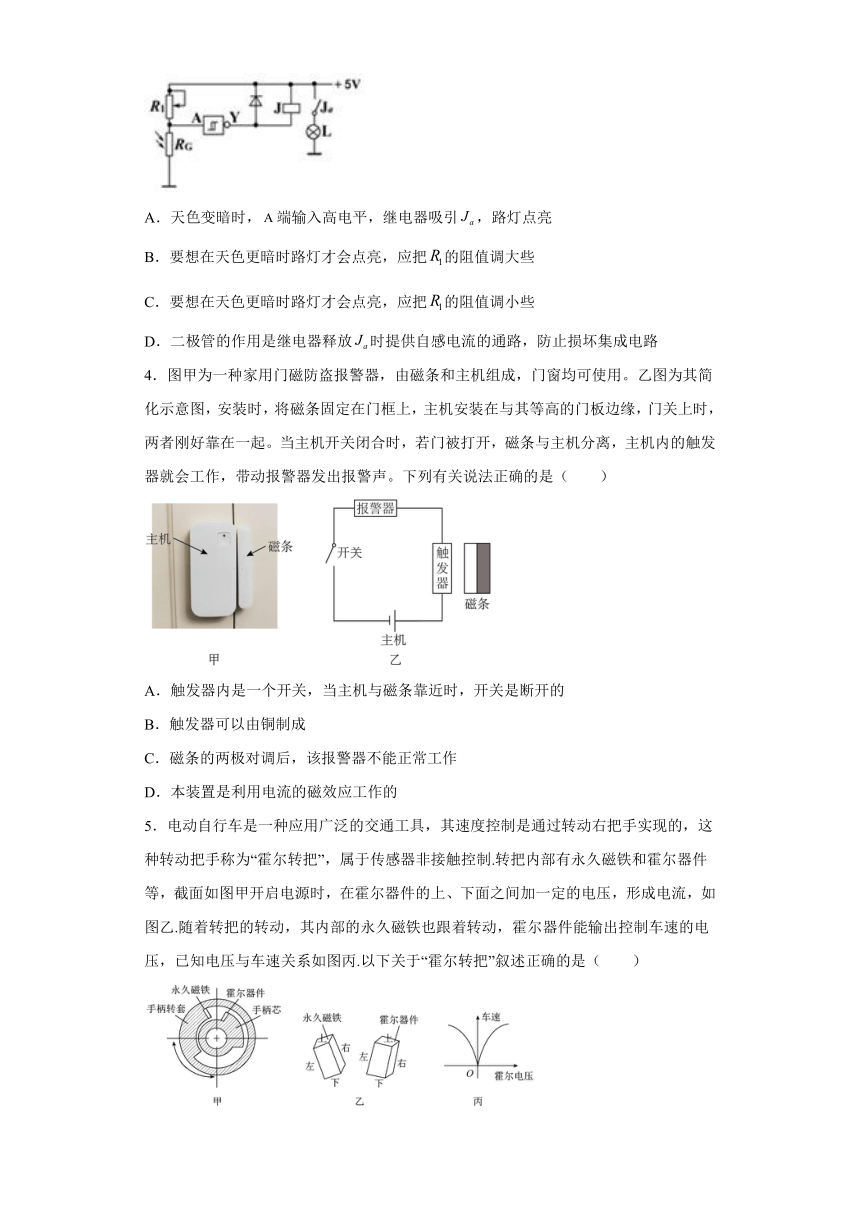

3．如图所示，用小灯泡模仿光控电路，之间为斯密特触发器，为光敏电阻，为可变电阻；为继电器的线圈，为它的常开触点。下列说法错误的是（ ）
A．天色变暗时，端输入高电平，继电器吸引，路灯点亮
B．要想在天色更暗时路灯才会点亮，应把的阻值调大些
C．要想在天色更暗时路灯才会点亮，应把的阻值调小些
D．二极管的作用是继电器释放时提供自感电流的通路，防止损坏集成电路
4．图甲为一种家用门磁防盗报警器，由磁条和主机组成，门窗均可使用。乙图为其简化示意图，安装时，将磁条固定在门框上，主机安装在与其等高的门板边缘，门关上时，两者刚好靠在一起。当主机开关闭合时，若门被打开，磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声。下列有关说法正确的是（ ）
A．触发器内是一个开关，当主机与磁条靠近时，开关是断开的
B．触发器可以由铜制成
C．磁条的两极对调后，该报警器不能正常工作
D．本装置是利用电流的磁效应工作的
5．电动自行车是一种应用广泛的交通工具，其速度控制是通过转动右把手实现的，这种转动把手称为“霍尔转把”，属于传感器非接触控制.转把内部有永久磁铁和霍尔器件等，截面如图甲开启电源时，在霍尔器件的上、下面之间加一定的电压，形成电流，如图乙.随着转把的转动，其内部的永久磁铁也跟着转动，霍尔器件能输出控制车速的电压，已知电压与车速关系如图丙.以下关于“霍尔转把”叙述正确的是（ ）
A．为提高控制的灵敏度，永久磁铁的上、下端分别为N、S极
B．按图甲顺时针转动电动车的右把手，车速将变快
C．图乙中从霍尔器件的左、右侧面输出控制车速的霍尔电压
D．若霍尔器件的上、下面之间所加电压正负极性对调，将影响车速控制

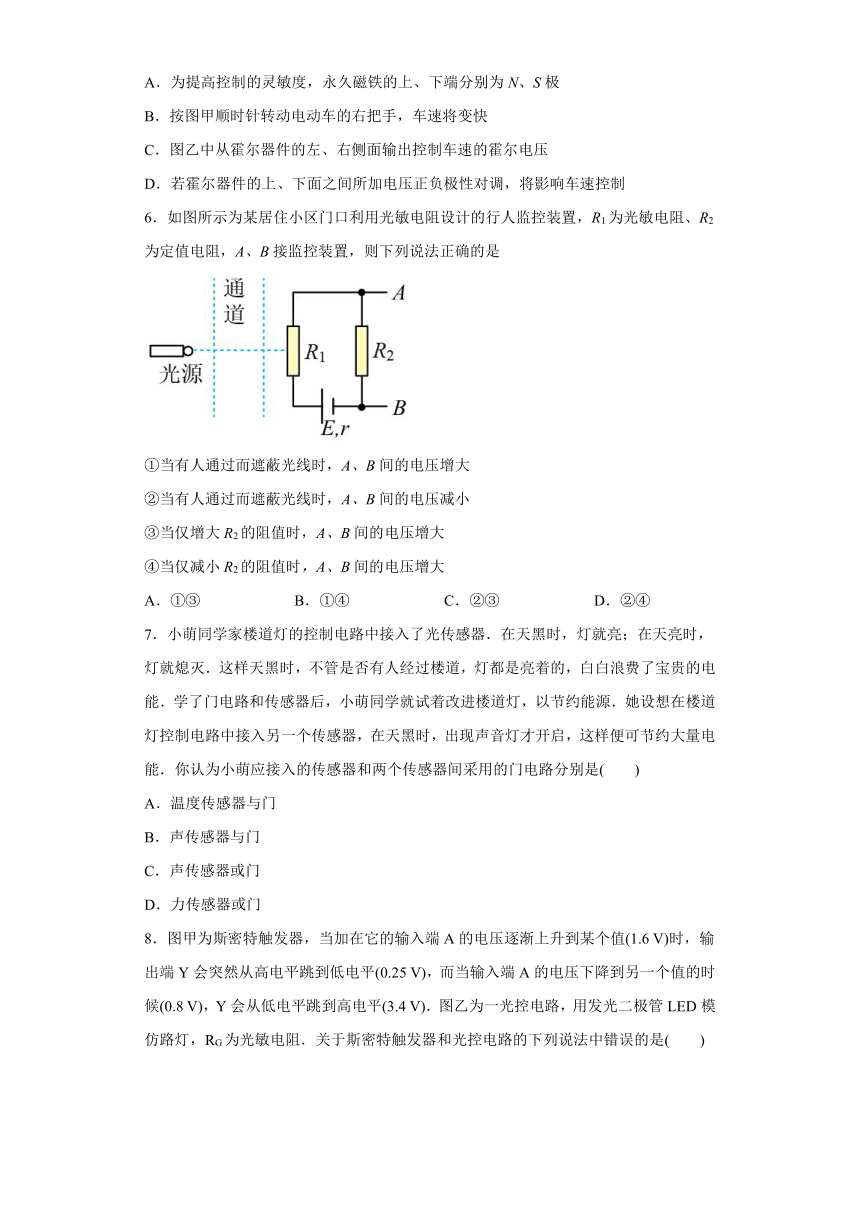

6．如图所示为某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻、R2为定值电阻，A、B接监控装置，则下列说法正确的是
①当有人通过而遮蔽光线时，A、B间的电压增大
②当有人通过而遮蔽光线时，A、B间的电压减小
③当仅增大R2的阻值时，A、B间的电压增大
④当仅减小R2的阻值时，A、B间的电压增大
A．①③ B．①④ C．②③ D．②④
7．小萌同学家楼道灯的控制电路中接入了光传感器．在天黑时，灯就亮；在天亮时，灯就熄灭．这样天黑时，不管是否有人经过楼道，灯都是亮着的，白白浪费了宝贵的电能．学了门电路和传感器后，小萌同学就试着改进楼道灯，以节约能源．她设想在楼道灯控制电路中接入另一个传感器，在天黑时，出现声音灯才开启，这样便可节约大量电能．你认为小萌应接入的传感器和两个传感器间采用的门电路分别是( )
A．温度传感器与门
B．声传感器与门
C．声传感器或门
D．力传感器或门

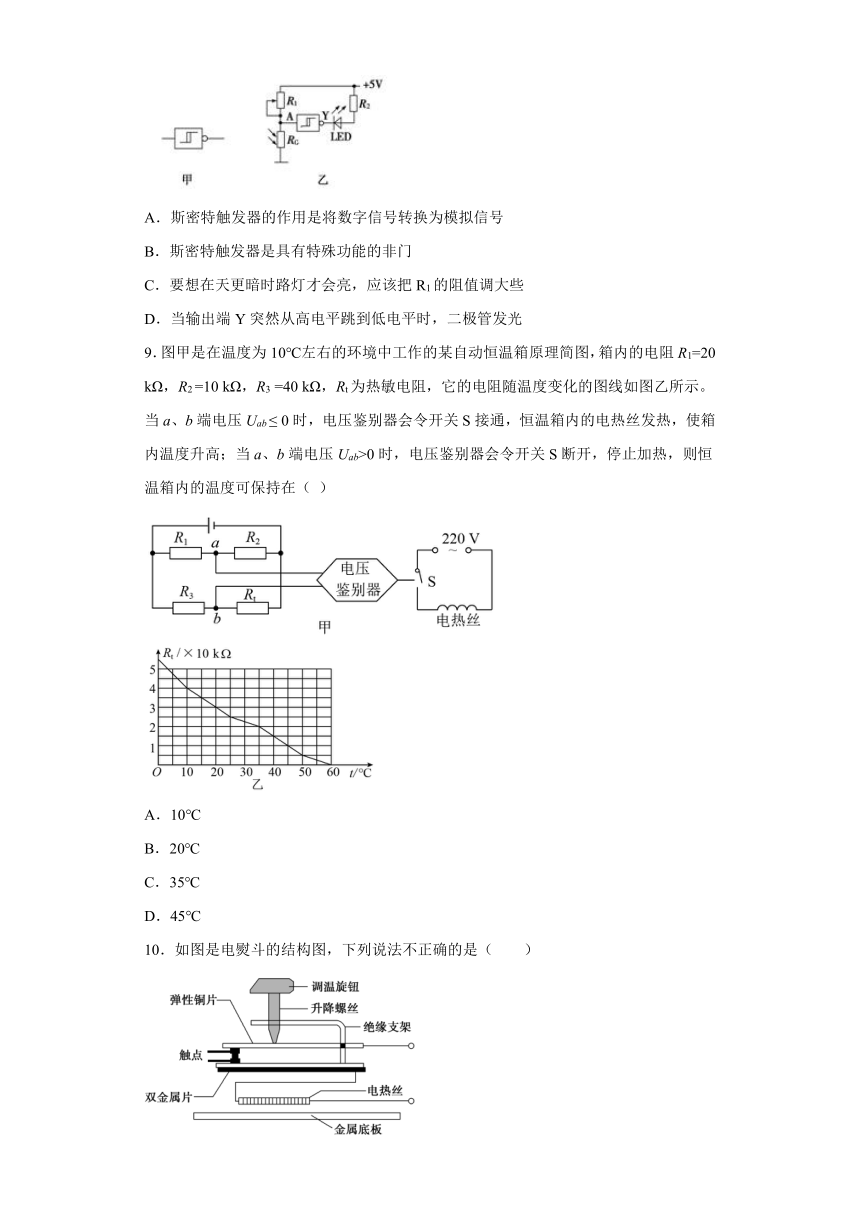

8．图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值(1.6 V)时，输出端Y会突然从高电平跳到低电平(0.25 V)，而当输入端A的电压下降到另一个值的时候(0.8 V)，Y会从低电平跳到高电平(3.4 V)．图乙为一光控电路，用发光二极管LED模仿路灯，RG为光敏电阻．关于斯密特触发器和光控电路的下列说法中错误的是( )
A．斯密特触发器的作用是将数字信号转换为模拟信号
B．斯密特触发器是具有特殊功能的非门
C．要想在天更暗时路灯才会亮，应该把R1的阻值调大些
D．当输出端Y突然从高电平跳到低电平时，二极管发光
9．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1=20 kΩ，R2 =10 kΩ，R3 =40 kΩ，Rt为热敏电阻，它的电阻随温度变化的图线如图乙所示。当a、b端电压Uab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压Uab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（ ）
A．10℃
B．20℃
C．35℃
D．45℃

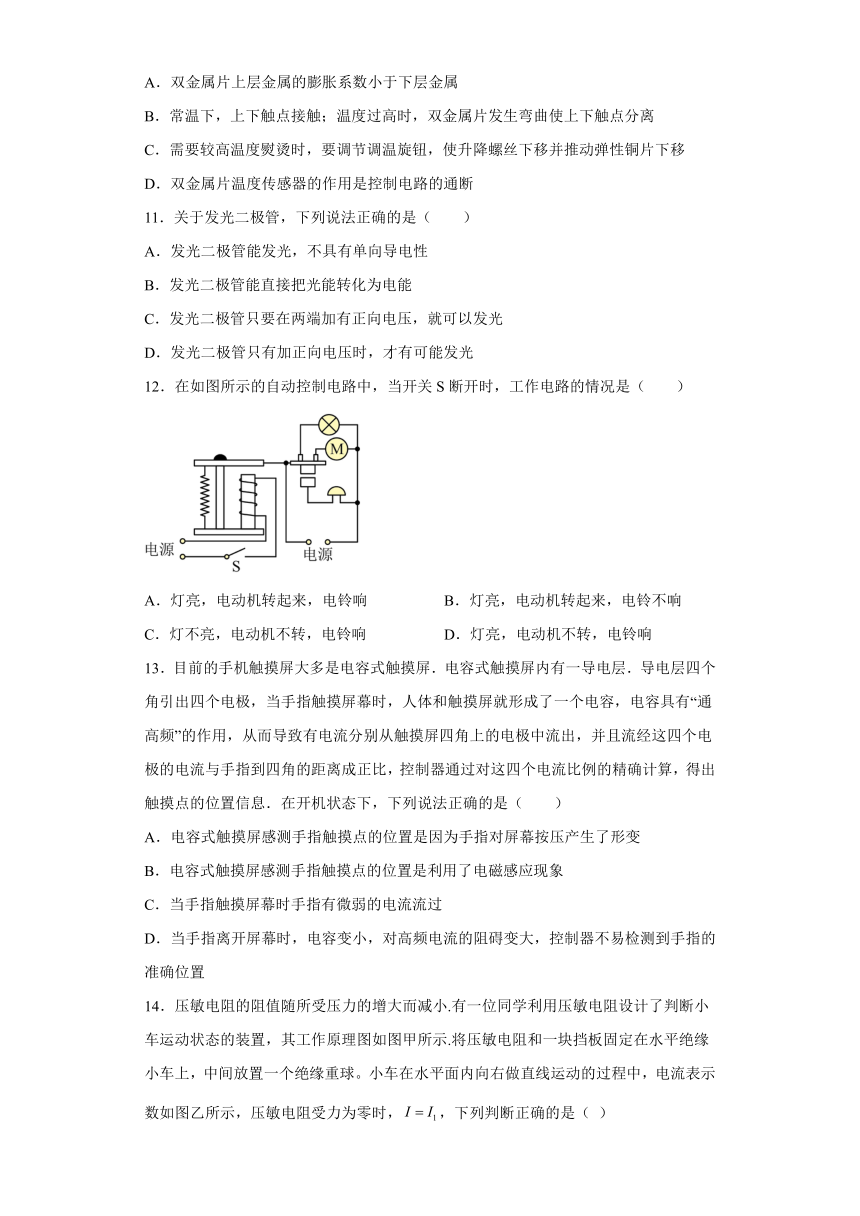

10．如图是电熨斗的结构图，下列说法不正确的是（ ）
A．双金属片上层金属的膨胀系数小于下层金属
B．常温下，上下触点接触；温度过高时，双金属片发生弯曲使上下触点分离
C．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移
D．双金属片温度传感器的作用是控制电路的通断
11．关于发光二极管，下列说法正确的是（ ）
A．发光二极管能发光，不具有单向导电性
B．发光二极管能直接把光能转化为电能
C．发光二极管只要在两端加有正向电压，就可以发光
D．发光二极管只有加正向电压时，才有可能发光
12．在如图所示的自动控制电路中，当开关S断开时，工作电路的情况是（ ）
A．灯亮，电动机转起来，电铃响 B．灯亮，电动机转起来，电铃不响
C．灯不亮，电动机不转，电铃响 D．灯亮，电动机不转，电铃响
13．目前的手机触摸屏大多是电容式触摸屏．电容式触摸屏内有一导电层．导电层四个角引出四个电极，当手指触摸屏幕时，人体和触摸屏就形成了一个电容，电容具有“通高频”的作用，从而导致有电流分别从触摸屏四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置信息．在开机状态下，下列说法正确的是（ ）
A．电容式触摸屏感测手指触摸点的位置是因为手指对屏幕按压产生了形变
B．电容式触摸屏感测手指触摸点的位置是利用了电磁感应现象
C．当手指触摸屏幕时手指有微弱的电流流过
D．当手指离开屏幕时，电容变小，对高频电流的阻碍变大，控制器不易检测到手指的准确位置
14．压敏电阻的阻值随所受压力的增大而减小.有一位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理图如图甲所示.将压敏电阻和一块挡板固定在水平绝缘小车上，中间放置一个绝缘重球。小车在水平面内向右做直线运动的过程中，电流表示数如图乙所示，压敏电阻受力为零时，，下列判断正确的是（ ）
A．从到时间内，小车做匀加速直线运动
B．从到时间内，小车做匀加速直线运动
C．从到时间内，小车做匀加速直线运动
D．从到时间内，小车可能做减速直线运动
15．某一热敏电阻的阻值随温度的变化关系如图（a）所示，利用此热敏电阻制作温控报警器，其电路的一部分如图（b）所示，E为直流电源（电动势为9V，内阻可忽略），当输出电压达到或超过6.0V时，便触发报警器（图中未画出）报警。若要求开始报警时环境温度为50℃，则下列说法中正确的是（ ）
A．R1应使用热敏电阻
B．R2应使用热敏电阻
C．R1为固定电阻，阻值为0.4kΩ
D．R2为固定电阻，阻值为1.6kΩ
二、解答题
16．某同学设计了一个加速度计，如图所示。较重的滑块2可以在光滑的框架1中平移，滑块两侧用弹簧3拉着；R为滑动变阻器，4是滑动片，它与电阻器任一端之间的电阻值都与它到这端的距离成正比。这个装置就是一个加速度传感器。两个电池E的电压相同。按图连接电路后，电压表指针的零点位于表盘中央，当P端的电势高于Q端时，指针向零点右侧偏转。将框架固定在运动的物体上，当物体具有图示方向的加速度a时，电压表的指针将向哪个方向偏转？简述你分析的过程。
17．工人在锻压机、冲床、钻床等机器上劳动时，稍有不慎就会把手压在里面，造成工伤事故，工厂中大都是利用光电控制设备来避免事故发生的。如图所示为光控继电器的示意图，它由电源、光电二极管（当有光照射时，二极管导通，没有光照时，二极管截止）、放大器、电磁继电器等几部分组成。这样，当工人不慎将手伸入危险区域时，由于遮住了光线，光控继电器衔铁立即带动开关，使机床停止工作，避免事故发生。请简述光控继电器的原理。
参考答案
1．B
【详解】
A．根据左手定则可知，电荷将在洛伦兹力的作用下向上下偏转，因此上下表面之间存在电势差，前、后表面不存在电势差，A错误；
BD．设霍尔元件长、宽、高分别为a、b、c如图所示，达到平衡时
又
整理的
①
可知电流越大，霍尔元件的上、下表面的电势差U越大
有①式可得
从而
因此k越大，传感器灵敏度（）越高，B正确，D错误；
C．由于电子运动的方向与电流方向相反，根据左手定则可知，电子向下偏转，上表面电势高，C错误。
故选B。
2．B
【详解】
根据“串反并同”可知，当光照强度增强时，光敏电阻阻值减小，且电灯L与光敏电阻并联，所以电灯L的电功率变小即变暗，电灯L两端电压减小，电灯L中的电流减小，由于电流表与光敏电阻串联，所以电流表示数增大，则流过光敏电阻所在支路的电流增大，电阻R两端电压增大，所以光敏电阻两端的电压减小，变阻器与光敏电阻串联，所以变阻器R的功率增大，根据当外电阻与电源内阻越接近电源输出功率越大，由于不知外电阻与电源内阻的关系，所以无法确定电源功率的变化，故B正确。
故选B。
3．C
【详解】
A．光较暗时，光敏电阻较大，则两端的电势差较大，则端的电势较高，端输入高电平，继电器吸引，路灯点亮，故A正确，不符合题意；
BC．当端电势较高时，路灯会亮，为了天更暗时路灯才会亮，应该将端的电势稍稍降低一些，即可以将的阻值调大些，故B正确，不符合题意；C错误，符合题意；
D．由电路的结构特点可知，二极管具有单向导电性，作用是继电器释放时提供自感电流的通路，防止电流流过集成电路，造成损坏，故D正确，不符合题意。
故选C。
4．A
【详解】
A．门关上时，磁条与主机刚好靠在一起，此时报警器不工作，说明电路是断开的；当主机开关闭合时，若门被打开，磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声，说明此时触发器内开关是闭合的，选项A正确；
B．触发器与磁条之间存在磁力的作用，所以触发器不可能是铜制成的，因为铜没有磁性，选项B错误；
C．无论磁条哪个磁极靠近触发器，都存在磁力作用，所以两极对调后，该报警器仍能正常工作，选项C错误；
D．本装置是利用磁体能够吸引磁性物体的特点工作的，选项D错误；
故选A。
5．B
【详解】
A．由于在霍尔器件的上、下面之间加一定的电压，形成电流，当永久磁铁的上、下端分别为N、S极时，磁场方向与电子的移动方向平行，则电子不受洛伦兹力作用，霍尔器件不能输出控制车速的霍尔电压，故A错误；
B．当按图甲顺时针转动电动车的右把手，霍尔器件周围的磁场增强，则霍尔器件输出控制车速的霍尔电压增大，因此车速将变快，故B正确；
C．根据题意，结合图乙的示意图，永久磁铁的N、S极可能在左、右侧面或在前、后表面，因此从霍尔器件输出控制车速的霍尔电压不一定在霍尔器件的左、右侧面，也可能在前、后面，故C错误；
D．当霍尔器件的上、下面之间所加电压正负极性对调，从霍尔器件输出控制车速的霍尔电压正负号相反，由图丙可知，不会影响车速控制，故D错误。
故选B。
6．C
【详解】
由电路图可知，两电阻串联，监控装置与R2并联．当有人通过通道而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U=IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故①错误，②正确．当仅增大R2的阻值时，电路中的总电阻变大，电路中的电流变小，电源的内阻和R1阻值不变时，内阻和R1两端的电压变小，则R2上的电压变大，即A、B间电压变大，故③正确．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，内阻和R1两端的电压变大，即A、B间电压减小，故④错误．
A. ①③，不符合题意，选项A错误；
B. ①④，不符合题意，选项B错误；
C. ②③，符合题意，选项C正确；
D. ②④，不符合题意，选项D错误；
7．B
【分析】
了解延时开关的使用原理，利用了光传感器、声音传感器，天黑、声音同时出现它就开启，灯亮．根据题意，灯亮这件事要想发生，必须同时满足，天黑，出现声音的条件，该逻辑关系属于与逻辑关系，对应的门电路为与门电路．
【详解】
根据题意，天黑时，出现声音它就开启；而白天，即使有声音它也没有反应，故电路中有光传感器，即使天黑，没声音灯也不亮，故用到了声音传感器．即控制电路中接入了光传感器、声音传感器．根据题意，灯亮必须同时具备天黑，出现声音的条件，可得该逻辑关系属于与逻辑关系，对应的门电路为与门电路，故设计的门电路为与门电路．故选B．
8．A
【详解】
光敏电阻的电阻随光照增强而减小，天暗时，电阻比较大，光敏电阻两端的电势差比较大，则输入门电路为高电势，而另一输入端为低电势，最后灯亮；
天亮时，光敏电阻比较小，则光敏电阻两端的电势差比较小，则输入门电路为低电势，而另一输入端为低电势，灯熄灭．
天暗时，光敏电阻阻值大，A端为高电势经过非门，输出端Y为低电势LED导通，路灯亮，D正确
当R1调大时，光敏电阻的分压减小，A端的电压降低，输出端Y为高电势，LED灯不亮.,C正确
斯密特触发器的作用是将模拟信号转换为数字信号，A错误，是特殊非门，B正确
9．C
【详解】
由题意得，当时，恒温箱保持稳定，根据串并联电路电压与电阻的关系可知
只有也为2：1的时候，才有
所以可知电阻值为20kΩ，从图乙可以看出，电阻为20kΩ时，温度为35摄氏度。
故选C。
10．A
【详解】
AB．由电路可知：温度过高时，双金属片发生弯曲使上下触点分离，因此双金属片上层金属的膨胀系数应大于下层金属，A错误，B正确；
C．需要较高温度熨烫时，要调节调温旋钮，双金属片虽发生弯曲也不使触点分离，应使升降螺丝下移并推动弹性铜片下移，C正确；
D．利用双金属片热胀冷缩是控制电路的通断，D正确；
故选A。
11．D
【详解】
发光二极管和普通二极管一样，都具有单向导电性，都是半导体材料制成的，只有当两端加正向电压时，才能处于导通状态，但不一定发光，要求达到一定的电压值，它能直接把电能转化为光能。
故选D。
12．B
【详解】
由图可知这是用一个电磁继电器同时控制两个工作电路的自动控制装置，控制电路由电源、开关S和电磁铁组成，工作电路有两个，共用一个电源，开关S断开时，电磁铁中无电流没有磁性，弹簧把衔铁拉起，电灯和电动机组成的并联电路连通，电灯亮，电动机转动，电铃电路断开，电铃不响；开关S闭合时，电磁铁通电有磁性，吸下衔铁，使电铃电路连通，铃响，电灯和电动机电路断开，灯不亮，电动机不转。
故选B。
13．CD
【详解】
A．电容触摸屏只需要触摸，由于流经四个电极的电流与手指头到四角的距离成比例，控制器就能确定手指的位置，无需要手指有压力，故A错误；
B．电容式触摸屏感测手指触摸点的位置是电容器的充放电原理；不是电磁感应现象；故B错误；
C．由题意可知，手指从手的触点吸走一部分电荷，在电荷定向移动的过程中，会有微弱电流通过；故C正确．
D．当手指离开屏幕时，电容变小，对高频电流的阻碍变大，控制器不易检测到手指的准确位置，选项D正确；
故选CD．
点睛：由题意明确电容式触摸屏的原理；明确当手触摸电容触摸屏时，手指和工作面形成一个电容器，改变手指的压力或接触面积，都能改变电容．根据电容的决定因素分析．
14．ACD
【详解】
A．由电流表示数随时间变化图线可知，从到时间内，电流表示数不变且大于，说明压敏电阻的阻值不变，压敏电阻所受压力不变，小车做匀加速运动，选项A正确；
B．从到时间内，电流表示数逐渐增大，说明压敏电阻的阻值随时间减小，压敏电阻所受压力逐渐增大，小车做加速度逐渐增大的加速运动，选项B错误；
C．从到时间内，电流表示数不变且大于，说明压敏电阻的阻值不变，压敏电阻所受压力不变，小车做匀加速运动，选项C正确；
D．从到时间内，电流表示数不变，为，根据题述可知压敏电阻的阻值不变且所受压力为零，小车可能做匀速直线运动或减速直线运动，选项D正确。
故选ACD。
15．AD
【详解】
温度升高时，该热敏电阻阻值减小，分得电压减少。而温度高时要求输出电压升高，以触发报警，所以R1为热敏电阻，R2为固定电阻；由图线可知，温度为50℃时，R1 =0.8kΩ，由欧姆定律可得
，
代入数据解得
故AD正确，BC错误；
故选AD。
16．左侧
【详解】
当滑片P在滑动变阻器中央时，P、Q两点电势相等，电压表指针指中央零点，电压表示数决定于中点到滑片位置的电阻两端的电压，当物体具有图示方向的加速度a时，根据牛顿第二定律可知，滑块将向左移，带动变阻器的滑片4移向中点左方，电阻中点到滑片位置的电流方向向左，故P点电势低于电阻中点处电势，即P点电势低于Q点，则指针应向零点左侧偏转。
17．当光照射光电二极管时，二极管导通，电路中通电流，经放大器放大后把M磁化，将衔铁吸住，使开关闭合，使机床工作；当将手伸入危险区域时，由于遮住了光线，二极管截止，电路断开，没有电流，此时M失去磁性，对衔铁没有吸引力，衔铁在弹簧弹力的作用下离开M，开关断开，机床停止工作。
【详解】
当光照射光电二极管时，二极管导通，电路中通电流，经放大器放大后把M磁化，将衔铁吸住，使开关闭合，使机床工作；当将手伸入危险区域时，由于遮住了光线，二极管截止，电路断开，没有电流，此时M失去磁性，对衔铁没有吸引力，衔铁在弹簧弹力的作用下离开M，开关断开，机床停止工作。

课时提升练（解析版）
一、选择题
1．霍尔式位移传感器的测量原理如图所示，有一个沿z轴方向均匀变化的匀强磁场，磁感应强度B=B0+kz（B0、k均为常数，且k＞0）。将霍尔元件固定在物体上，保持通过霍尔元件的电流I不变（方向如图所示），当物体沿z轴正方向平移时，由于位置不同，霍尔元件在y轴方向的上、下表面的电势差U也不同。则（ ）
A．磁感应强度B越大，霍尔元件的前、后表面的电势差U越大
B．k越大，传感器灵敏度（）越高
C．若图中霍尔元件是电子导电，则下表面电势高
D．电流越大，霍尔元件的上、下表面的电势差U越小
2．已知光敏电阻在没有光照射时电阻很大，并且光照越强阻值越小，利用光敏电阻作为传感器设计了如图所示电路，电源电动势E和内阻r不变，当光照强度增强时，则
A．电灯L变亮
B．光敏电阻两端的电压减小
C．变阻器R的功率减小
D．电源的输出功率增大
3．如图所示，用小灯泡模仿光控电路，之间为斯密特触发器，为光敏电阻，为可变电阻；为继电器的线圈，为它的常开触点。下列说法错误的是（ ）
A．天色变暗时，端输入高电平，继电器吸引，路灯点亮
B．要想在天色更暗时路灯才会点亮，应把的阻值调大些
C．要想在天色更暗时路灯才会点亮，应把的阻值调小些
D．二极管的作用是继电器释放时提供自感电流的通路，防止损坏集成电路
4．图甲为一种家用门磁防盗报警器，由磁条和主机组成，门窗均可使用。乙图为其简化示意图，安装时，将磁条固定在门框上，主机安装在与其等高的门板边缘，门关上时，两者刚好靠在一起。当主机开关闭合时，若门被打开，磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声。下列有关说法正确的是（ ）
A．触发器内是一个开关，当主机与磁条靠近时，开关是断开的
B．触发器可以由铜制成
C．磁条的两极对调后，该报警器不能正常工作
D．本装置是利用电流的磁效应工作的
5．电动自行车是一种应用广泛的交通工具，其速度控制是通过转动右把手实现的，这种转动把手称为“霍尔转把”，属于传感器非接触控制.转把内部有永久磁铁和霍尔器件等，截面如图甲开启电源时，在霍尔器件的上、下面之间加一定的电压，形成电流，如图乙.随着转把的转动，其内部的永久磁铁也跟着转动，霍尔器件能输出控制车速的电压，已知电压与车速关系如图丙.以下关于“霍尔转把”叙述正确的是（ ）
A．为提高控制的灵敏度，永久磁铁的上、下端分别为N、S极
B．按图甲顺时针转动电动车的右把手，车速将变快
C．图乙中从霍尔器件的左、右侧面输出控制车速的霍尔电压
D．若霍尔器件的上、下面之间所加电压正负极性对调，将影响车速控制
6．如图所示为某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻、R2为定值电阻，A、B接监控装置，则下列说法正确的是
①当有人通过而遮蔽光线时，A、B间的电压增大
②当有人通过而遮蔽光线时，A、B间的电压减小
③当仅增大R2的阻值时，A、B间的电压增大
④当仅减小R2的阻值时，A、B间的电压增大
A．①③ B．①④ C．②③ D．②④
7．小萌同学家楼道灯的控制电路中接入了光传感器．在天黑时，灯就亮；在天亮时，灯就熄灭．这样天黑时，不管是否有人经过楼道，灯都是亮着的，白白浪费了宝贵的电能．学了门电路和传感器后，小萌同学就试着改进楼道灯，以节约能源．她设想在楼道灯控制电路中接入另一个传感器，在天黑时，出现声音灯才开启，这样便可节约大量电能．你认为小萌应接入的传感器和两个传感器间采用的门电路分别是( )
A．温度传感器与门
B．声传感器与门
C．声传感器或门
D．力传感器或门
8．图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值(1.6 V)时，输出端Y会突然从高电平跳到低电平(0.25 V)，而当输入端A的电压下降到另一个值的时候(0.8 V)，Y会从低电平跳到高电平(3.4 V)．图乙为一光控电路，用发光二极管LED模仿路灯，RG为光敏电阻．关于斯密特触发器和光控电路的下列说法中错误的是( )
A．斯密特触发器的作用是将数字信号转换为模拟信号
B．斯密特触发器是具有特殊功能的非门
C．要想在天更暗时路灯才会亮，应该把R1的阻值调大些
D．当输出端Y突然从高电平跳到低电平时，二极管发光
9．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1=20 kΩ，R2 =10 kΩ，R3 =40 kΩ，Rt为热敏电阻，它的电阻随温度变化的图线如图乙所示。当a、b端电压Uab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压Uab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（ ）
A．10℃
B．20℃
C．35℃
D．45℃
10．如图是电熨斗的结构图，下列说法不正确的是（ ）
A．双金属片上层金属的膨胀系数小于下层金属
B．常温下，上下触点接触；温度过高时，双金属片发生弯曲使上下触点分离
C．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移
D．双金属片温度传感器的作用是控制电路的通断
11．关于发光二极管，下列说法正确的是（ ）
A．发光二极管能发光，不具有单向导电性
B．发光二极管能直接把光能转化为电能
C．发光二极管只要在两端加有正向电压，就可以发光
D．发光二极管只有加正向电压时，才有可能发光
12．在如图所示的自动控制电路中，当开关S断开时，工作电路的情况是（ ）
A．灯亮，电动机转起来，电铃响 B．灯亮，电动机转起来，电铃不响
C．灯不亮，电动机不转，电铃响 D．灯亮，电动机不转，电铃响
13．目前的手机触摸屏大多是电容式触摸屏．电容式触摸屏内有一导电层．导电层四个角引出四个电极，当手指触摸屏幕时，人体和触摸屏就形成了一个电容，电容具有“通高频”的作用，从而导致有电流分别从触摸屏四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置信息．在开机状态下，下列说法正确的是（ ）
A．电容式触摸屏感测手指触摸点的位置是因为手指对屏幕按压产生了形变
B．电容式触摸屏感测手指触摸点的位置是利用了电磁感应现象
C．当手指触摸屏幕时手指有微弱的电流流过
D．当手指离开屏幕时，电容变小，对高频电流的阻碍变大，控制器不易检测到手指的准确位置
14．压敏电阻的阻值随所受压力的增大而减小.有一位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理图如图甲所示.将压敏电阻和一块挡板固定在水平绝缘小车上，中间放置一个绝缘重球。小车在水平面内向右做直线运动的过程中，电流表示数如图乙所示，压敏电阻受力为零时，，下列判断正确的是（ ）
A．从到时间内，小车做匀加速直线运动
B．从到时间内，小车做匀加速直线运动
C．从到时间内，小车做匀加速直线运动
D．从到时间内，小车可能做减速直线运动
15．某一热敏电阻的阻值随温度的变化关系如图（a）所示，利用此热敏电阻制作温控报警器，其电路的一部分如图（b）所示，E为直流电源（电动势为9V，内阻可忽略），当输出电压达到或超过6.0V时，便触发报警器（图中未画出）报警。若要求开始报警时环境温度为50℃，则下列说法中正确的是（ ）
A．R1应使用热敏电阻
B．R2应使用热敏电阻
C．R1为固定电阻，阻值为0.4kΩ
D．R2为固定电阻，阻值为1.6kΩ
二、解答题
16．某同学设计了一个加速度计，如图所示。较重的滑块2可以在光滑的框架1中平移，滑块两侧用弹簧3拉着；R为滑动变阻器，4是滑动片，它与电阻器任一端之间的电阻值都与它到这端的距离成正比。这个装置就是一个加速度传感器。两个电池E的电压相同。按图连接电路后，电压表指针的零点位于表盘中央，当P端的电势高于Q端时，指针向零点右侧偏转。将框架固定在运动的物体上，当物体具有图示方向的加速度a时，电压表的指针将向哪个方向偏转？简述你分析的过程。
17．工人在锻压机、冲床、钻床等机器上劳动时，稍有不慎就会把手压在里面，造成工伤事故，工厂中大都是利用光电控制设备来避免事故发生的。如图所示为光控继电器的示意图，它由电源、光电二极管（当有光照射时，二极管导通，没有光照时，二极管截止）、放大器、电磁继电器等几部分组成。这样，当工人不慎将手伸入危险区域时，由于遮住了光线，光控继电器衔铁立即带动开关，使机床停止工作，避免事故发生。请简述光控继电器的原理。
参考答案
1．B
【详解】
A．根据左手定则可知，电荷将在洛伦兹力的作用下向上下偏转，因此上下表面之间存在电势差，前、后表面不存在电势差，A错误；
BD．设霍尔元件长、宽、高分别为a、b、c如图所示，达到平衡时
又
整理的
①
可知电流越大，霍尔元件的上、下表面的电势差U越大
有①式可得
从而
因此k越大，传感器灵敏度（）越高，B正确，D错误；
C．由于电子运动的方向与电流方向相反，根据左手定则可知，电子向下偏转，上表面电势高，C错误。
故选B。
2．B
【详解】
根据“串反并同”可知，当光照强度增强时，光敏电阻阻值减小，且电灯L与光敏电阻并联，所以电灯L的电功率变小即变暗，电灯L两端电压减小，电灯L中的电流减小，由于电流表与光敏电阻串联，所以电流表示数增大，则流过光敏电阻所在支路的电流增大，电阻R两端电压增大，所以光敏电阻两端的电压减小，变阻器与光敏电阻串联，所以变阻器R的功率增大，根据当外电阻与电源内阻越接近电源输出功率越大，由于不知外电阻与电源内阻的关系，所以无法确定电源功率的变化，故B正确。
故选B。
3．C
【详解】
A．光较暗时，光敏电阻较大，则两端的电势差较大，则端的电势较高，端输入高电平，继电器吸引，路灯点亮，故A正确，不符合题意；
BC．当端电势较高时，路灯会亮，为了天更暗时路灯才会亮，应该将端的电势稍稍降低一些，即可以将的阻值调大些，故B正确，不符合题意；C错误，符合题意；
D．由电路的结构特点可知，二极管具有单向导电性，作用是继电器释放时提供自感电流的通路，防止电流流过集成电路，造成损坏，故D正确，不符合题意。
故选C。
4．A
【详解】
A．门关上时，磁条与主机刚好靠在一起，此时报警器不工作，说明电路是断开的；当主机开关闭合时，若门被打开，磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声，说明此时触发器内开关是闭合的，选项A正确；
B．触发器与磁条之间存在磁力的作用，所以触发器不可能是铜制成的，因为铜没有磁性，选项B错误；
C．无论磁条哪个磁极靠近触发器，都存在磁力作用，所以两极对调后，该报警器仍能正常工作，选项C错误；
D．本装置是利用磁体能够吸引磁性物体的特点工作的，选项D错误；
故选A。
5．B
【详解】
A．由于在霍尔器件的上、下面之间加一定的电压，形成电流，当永久磁铁的上、下端分别为N、S极时，磁场方向与电子的移动方向平行，则电子不受洛伦兹力作用，霍尔器件不能输出控制车速的霍尔电压，故A错误；
B．当按图甲顺时针转动电动车的右把手，霍尔器件周围的磁场增强，则霍尔器件输出控制车速的霍尔电压增大，因此车速将变快，故B正确；
C．根据题意，结合图乙的示意图，永久磁铁的N、S极可能在左、右侧面或在前、后表面，因此从霍尔器件输出控制车速的霍尔电压不一定在霍尔器件的左、右侧面，也可能在前、后面，故C错误；
D．当霍尔器件的上、下面之间所加电压正负极性对调，从霍尔器件输出控制车速的霍尔电压正负号相反，由图丙可知，不会影响车速控制，故D错误。
故选B。
6．C
【详解】
由电路图可知，两电阻串联，监控装置与R2并联．当有人通过通道而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U=IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故①错误，②正确．当仅增大R2的阻值时，电路中的总电阻变大，电路中的电流变小，电源的内阻和R1阻值不变时，内阻和R1两端的电压变小，则R2上的电压变大，即A、B间电压变大，故③正确．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，内阻和R1两端的电压变大，即A、B间电压减小，故④错误．
A. ①③，不符合题意，选项A错误；
B. ①④，不符合题意，选项B错误；
C. ②③，符合题意，选项C正确；
D. ②④，不符合题意，选项D错误；
7．B
【分析】
了解延时开关的使用原理，利用了光传感器、声音传感器，天黑、声音同时出现它就开启，灯亮．根据题意，灯亮这件事要想发生，必须同时满足，天黑，出现声音的条件，该逻辑关系属于与逻辑关系，对应的门电路为与门电路．
【详解】
根据题意，天黑时，出现声音它就开启；而白天，即使有声音它也没有反应，故电路中有光传感器，即使天黑，没声音灯也不亮，故用到了声音传感器．即控制电路中接入了光传感器、声音传感器．根据题意，灯亮必须同时具备天黑，出现声音的条件，可得该逻辑关系属于与逻辑关系，对应的门电路为与门电路，故设计的门电路为与门电路．故选B．
8．A
【详解】
光敏电阻的电阻随光照增强而减小，天暗时，电阻比较大，光敏电阻两端的电势差比较大，则输入门电路为高电势，而另一输入端为低电势，最后灯亮；
天亮时，光敏电阻比较小，则光敏电阻两端的电势差比较小，则输入门电路为低电势，而另一输入端为低电势，灯熄灭．
天暗时，光敏电阻阻值大，A端为高电势经过非门，输出端Y为低电势LED导通，路灯亮，D正确
当R1调大时，光敏电阻的分压减小，A端的电压降低，输出端Y为高电势，LED灯不亮.,C正确
斯密特触发器的作用是将模拟信号转换为数字信号，A错误，是特殊非门，B正确
9．C
【详解】
由题意得，当时，恒温箱保持稳定，根据串并联电路电压与电阻的关系可知
只有也为2：1的时候，才有
所以可知电阻值为20kΩ，从图乙可以看出，电阻为20kΩ时，温度为35摄氏度。
故选C。
10．A
【详解】
AB．由电路可知：温度过高时，双金属片发生弯曲使上下触点分离，因此双金属片上层金属的膨胀系数应大于下层金属，A错误，B正确；
C．需要较高温度熨烫时，要调节调温旋钮，双金属片虽发生弯曲也不使触点分离，应使升降螺丝下移并推动弹性铜片下移，C正确；
D．利用双金属片热胀冷缩是控制电路的通断，D正确；
故选A。
11．D
【详解】
发光二极管和普通二极管一样，都具有单向导电性，都是半导体材料制成的，只有当两端加正向电压时，才能处于导通状态，但不一定发光，要求达到一定的电压值，它能直接把电能转化为光能。
故选D。
12．B
【详解】
由图可知这是用一个电磁继电器同时控制两个工作电路的自动控制装置，控制电路由电源、开关S和电磁铁组成，工作电路有两个，共用一个电源，开关S断开时，电磁铁中无电流没有磁性，弹簧把衔铁拉起，电灯和电动机组成的并联电路连通，电灯亮，电动机转动，电铃电路断开，电铃不响；开关S闭合时，电磁铁通电有磁性，吸下衔铁，使电铃电路连通，铃响，电灯和电动机电路断开，灯不亮，电动机不转。
故选B。
13．CD
【详解】
A．电容触摸屏只需要触摸，由于流经四个电极的电流与手指头到四角的距离成比例，控制器就能确定手指的位置，无需要手指有压力，故A错误；
B．电容式触摸屏感测手指触摸点的位置是电容器的充放电原理；不是电磁感应现象；故B错误；
C．由题意可知，手指从手的触点吸走一部分电荷，在电荷定向移动的过程中，会有微弱电流通过；故C正确．
D．当手指离开屏幕时，电容变小，对高频电流的阻碍变大，控制器不易检测到手指的准确位置，选项D正确；
故选CD．
点睛：由题意明确电容式触摸屏的原理；明确当手触摸电容触摸屏时，手指和工作面形成一个电容器，改变手指的压力或接触面积，都能改变电容．根据电容的决定因素分析．
14．ACD
【详解】
A．由电流表示数随时间变化图线可知，从到时间内，电流表示数不变且大于，说明压敏电阻的阻值不变，压敏电阻所受压力不变，小车做匀加速运动，选项A正确；
B．从到时间内，电流表示数逐渐增大，说明压敏电阻的阻值随时间减小，压敏电阻所受压力逐渐增大，小车做加速度逐渐增大的加速运动，选项B错误；
C．从到时间内，电流表示数不变且大于，说明压敏电阻的阻值不变，压敏电阻所受压力不变，小车做匀加速运动，选项C正确；
D．从到时间内，电流表示数不变，为，根据题述可知压敏电阻的阻值不变且所受压力为零，小车可能做匀速直线运动或减速直线运动，选项D正确。
故选ACD。
15．AD
【详解】
温度升高时，该热敏电阻阻值减小，分得电压减少。而温度高时要求输出电压升高，以触发报警，所以R1为热敏电阻，R2为固定电阻；由图线可知，温度为50℃时，R1 =0.8kΩ，由欧姆定律可得
，
代入数据解得
故AD正确，BC错误；
故选AD。
16．左侧
【详解】
当滑片P在滑动变阻器中央时，P、Q两点电势相等，电压表指针指中央零点，电压表示数决定于中点到滑片位置的电阻两端的电压，当物体具有图示方向的加速度a时，根据牛顿第二定律可知，滑块将向左移，带动变阻器的滑片4移向中点左方，电阻中点到滑片位置的电流方向向左，故P点电势低于电阻中点处电势，即P点电势低于Q点，则指针应向零点左侧偏转。
17．当光照射光电二极管时，二极管导通，电路中通电流，经放大器放大后把M磁化，将衔铁吸住，使开关闭合，使机床工作；当将手伸入危险区域时，由于遮住了光线，二极管截止，电路断开，没有电流，此时M失去磁性，对衔铁没有吸引力，衔铁在弹簧弹力的作用下离开M，开关断开，机床停止工作。
【详解】
当光照射光电二极管时，二极管导通，电路中通电流，经放大器放大后把M磁化，将衔铁吸住，使开关闭合，使机床工作；当将手伸入危险区域时，由于遮住了光线，二极管截止，电路断开，没有电流，此时M失去磁性，对衔铁没有吸引力，衔铁在弹簧弹力的作用下离开M，开关断开，机床停止工作。
