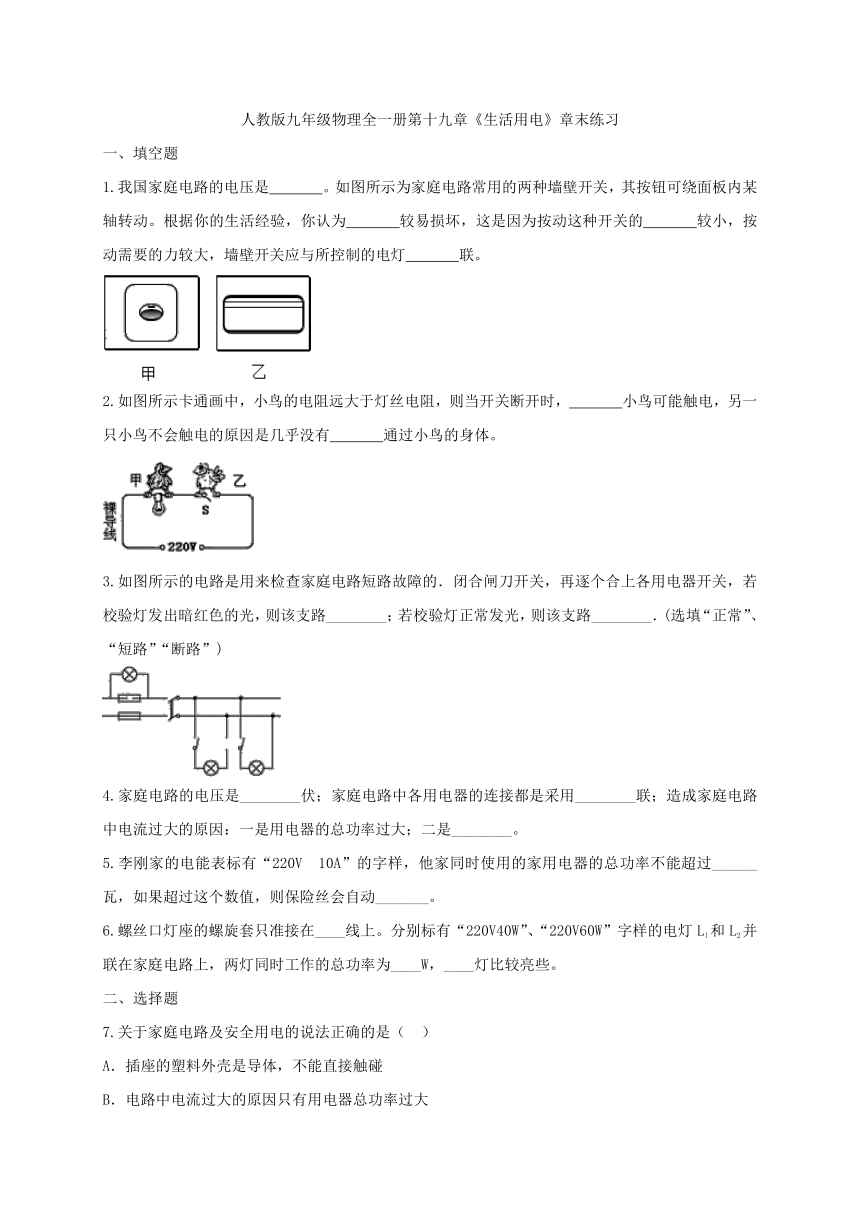

人教版九年级物理全一册第十九章《生活用电》章末练习（有答案）

人教版九年级物理全一册第十九章《生活用电》章末练习
一、填空题
1.我国家庭电路的电压是　 　。如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动。根据你的生活经验，你认为　 　较易损坏，这是因为按动这种开关的　 　较小，按动需要的力较大，墙壁开关应与所控制的电灯　 　联。
2.如图所示卡通画中，小鸟的电阻远大于灯丝电阻，则当开关断开时，　 　小鸟可能触电，另一只小鸟不会触电的原因是几乎没有　 　通过小鸟的身体。
3.如图所示的电路是用来检查家庭电路短路故障的．闭合闸刀开关，再逐个合上各用电器开关，若校验灯发出暗红色的光，则该支路________；若校验灯正常发光，则该支路________．(选填“正常”、“短路”“断路”)
4.家庭电路的电压是________伏；家庭电路中各用电器的连接都是采用________联；造成家庭电路中电流过大的原因：一是用电器的总功率过大；二是________。
5.李刚家的电能表标有“220V 10A”的字样，他家同时使用的家用电器的总功率不能超过______瓦，如果超过这个数值，则保险丝会自动_______。
6.螺丝口灯座的螺旋套只准接在____线上。分别标有“220V40W”、“220V60W”字样的电灯Ll和L2并联在家庭电路上，两灯同时工作的总功率为____W，____灯比较亮些。
二、选择题
7.关于家庭电路及安全用电的说法正确的是（ ）
A．插座的塑料外壳是导体，不能直接触碰
B．电路中电流过大的原因只有用电器总功率过大

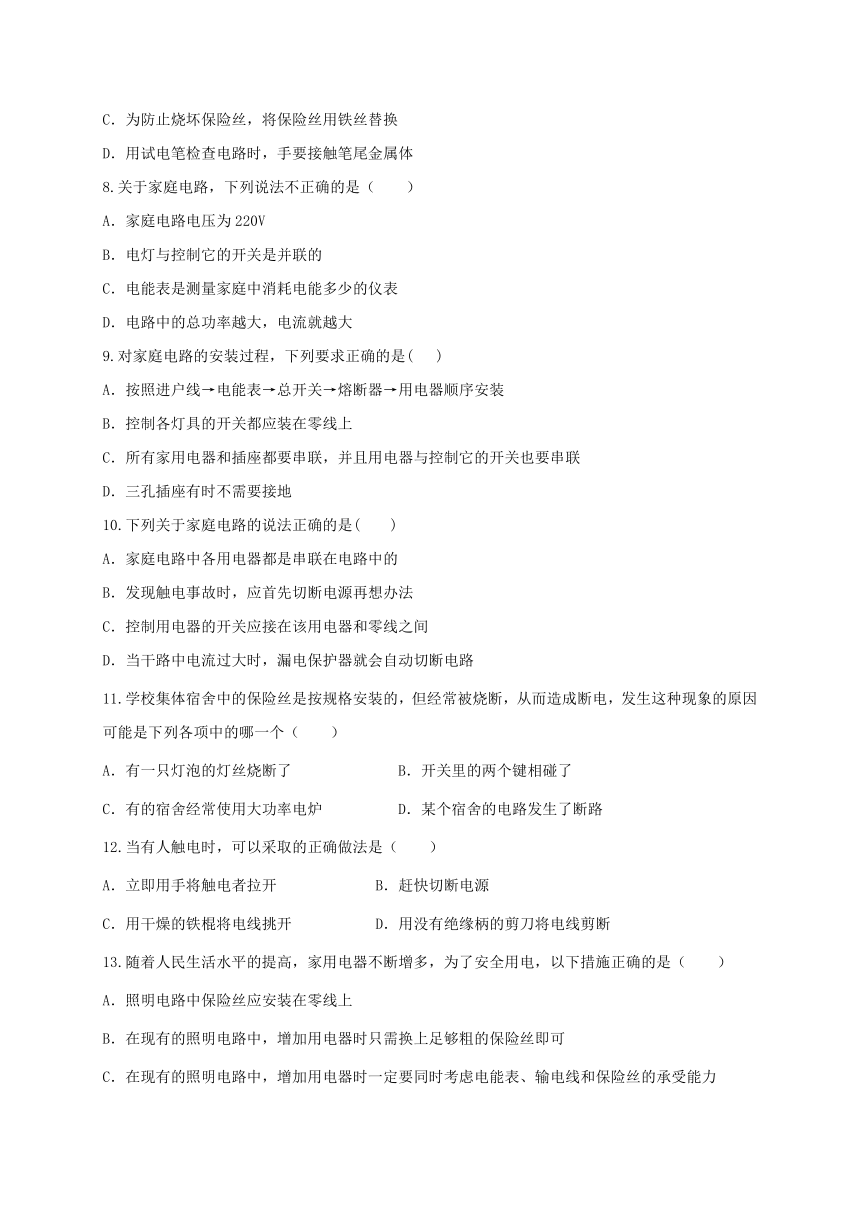

C．为防止烧坏保险丝，将保险丝用铁丝替换
D．用试电笔检查电路时，手要接触笔尾金属体
8.关于家庭电路，下列说法不正确的是（ ）
A．家庭电路电压为220V
B．电灯与控制它的开关是并联的
C．电能表是测量家庭中消耗电能多少的仪表
D．电路中的总功率越大，电流就越大
9.对家庭电路的安装过程，下列要求正确的是( )
A．按照进户线→电能表→总开关→熔断器→用电器顺序安装
B．控制各灯具的开关都应装在零线上
C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D．三孔插座有时不需要接地
10.下列关于家庭电路的说法正确的是( )
A．家庭电路中各用电器都是串联在电路中的
B．发现触电事故时，应首先切断电源再想办法
C．控制用电器的开关应接在该用电器和零线之间
D．当干路中电流过大时，漏电保护器就会自动切断电路
11.学校集体宿舍中的保险丝是按规格安装的，但经常被烧断，从而造成断电，发生这种现象的原因可能是下列各项中的哪一个（ ）
A．有一只灯泡的灯丝烧断了 B．开关里的两个键相碰了
C．有的宿舍经常使用大功率电炉 D．某个宿舍的电路发生了断路
12.当有人触电时，可以采取的正确做法是（ ）
A．立即用手将触电者拉开 B．赶快切断电源
C．用干燥的铁棍将电线挑开 D．用没有绝缘柄的剪刀将电线剪断
13.随着人民生活水平的提高，家用电器不断增多，为了安全用电，以下措施正确的是（ ）
A．照明电路中保险丝应安装在零线上
B．在现有的照明电路中，增加用电器时只需换上足够粗的保险丝即可
C．在现有的照明电路中，增加用电器时一定要同时考虑电能表、输电线和保险丝的承受能力
D．在现有的照明电路中，增加用电器时只需考虑电能表和保险丝的承受能力
14.小芳家有40 W的节能灯两个，25 W的白炽灯两盏，150 W的彩电一台，650 W的洗衣机一台，她家用的电能表上写着“220 V 5（10） A”字样。下面说法正确的是（ ）
A．小芳家的用电器同时使用时，总电流大于5 A
B．小芳家的用电器不能同时使用
C．小芳家再购置一台1 500 W的电暖气，所有的用电器还可以同时使用
D．为安全、方便地用电，小芳家应选用电流值稍大于10 A就跳闸的空气开关
15.关于如图所示的三孔插座，下列说法正确的是

A．插孔a与地线相连 B．插孔b与地线相连
C．插孔c与地线相连 D．插孔c与火线相连
16.新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障，小明学电工的检修法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S 1 时L 0 和L 1 都呈暗红色；当只闭合S、S 2 时，L 0 正常发光，L 2 不发光，由此可以确定
A．L 1 灯头断路 B．L 1 灯头短路 C．L 2 灯头短路 D．L 2 灯头断路
三、画图题
17.小明同学学习了初中电学知识，他想试着在家里的车库中安装一个配有保险丝的三孔插座以及一盏照明灯。请你在图中用笔画线代替导线将插座、保险丝、照明灯以及开关连入电路。
18.请用笔画线代替导线,将图中的开关、电灯和插座接入家庭电路中,要求:开关控制电灯,插座单独使用.
四、综合计算题
19.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
答案
1.220V 甲 力臂 串
2.乙 电流
3.正常　短路
4.220 并 短路
5.2200 熔断
6.零线 100 L2
7.D
8.B
9.A
10.B
11.C
12.B
13.C
14.D
15.C
16.C
17.18.
19.灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
