2019人教版必修第三册第十二章第2节课时3欧姆表提升练习（word版含答案）

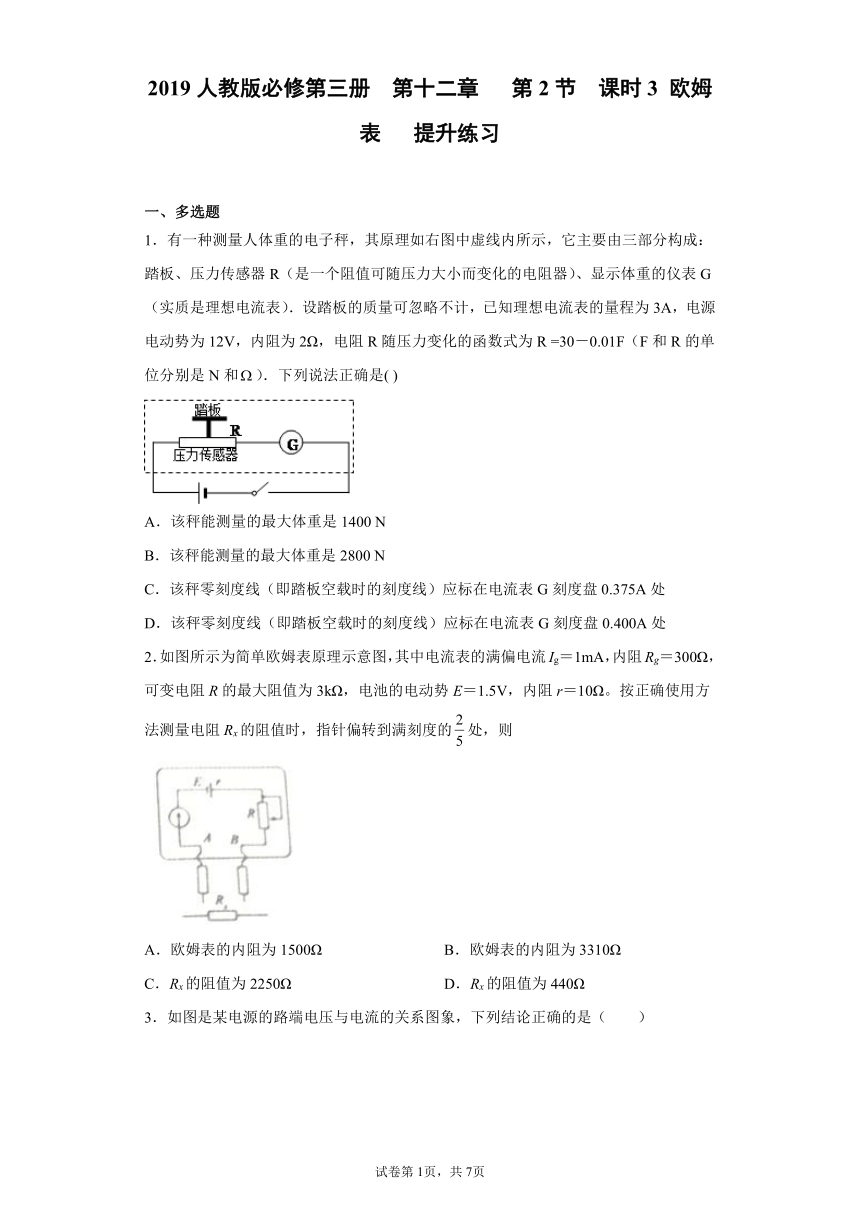

2019人教版必修第三册 第十二章 第2节 课时3 欧姆表 提升练习
一、多选题
1．有一种测量人体重的电子秤，其原理如右图中虚线内所示，它主要由三部分构成：踏板、压力传感器R（是一个阻值可随压力大小而变化的电阻器）、显示体重的仪表G（实质是理想电流表）．设踏板的质量可忽略不计，已知理想电流表的量程为3A，电源电动势为12V，内阻为2Ω，电阻R随压力变化的函数式为R =30－0.01F（F和R的单位分别是N和）．下列说法正确是( )
A．该秤能测量的最大体重是1400 N
B．该秤能测量的最大体重是2800 N
C．该秤零刻度线（即踏板空载时的刻度线）应标在电流表G刻度盘0.375A处
D．该秤零刻度线（即踏板空载时的刻度线）应标在电流表G刻度盘0.400A处
2．如图所示为简单欧姆表原理示意图，其中电流表的满偏电流Ig＝1mA，内阻Rg＝300Ω，可变电阻R的最大阻值为3kΩ，电池的电动势E＝1.5V，内阻r＝10Ω。按正确使用方法测量电阻Rx的阻值时，指针偏转到满刻度的处，则
A．欧姆表的内阻为1500Ω B．欧姆表的内阻为3310Ω
C．Rx的阻值为2250Ω D．Rx的阻值为440Ω

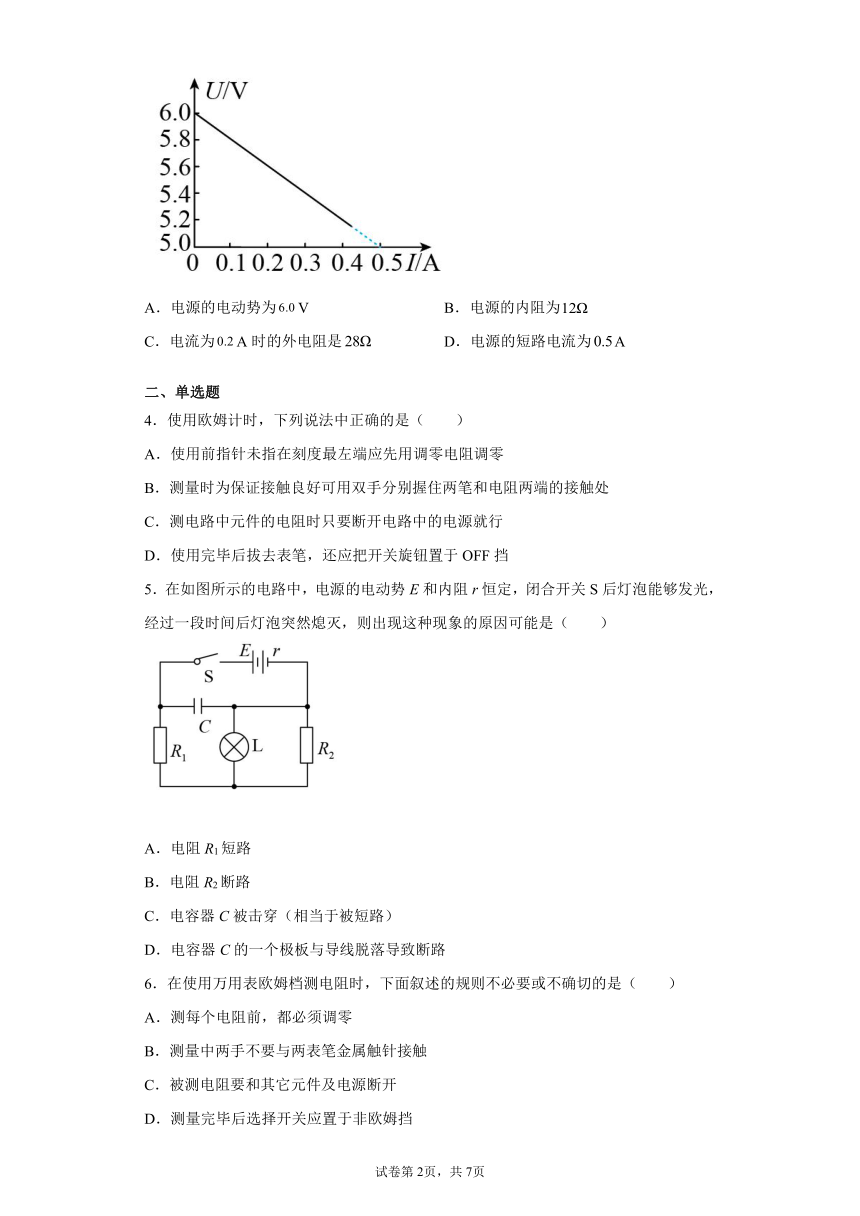

3．如图是某电源的路端电压与电流的关系图象，下列结论正确的是（　　）
A．电源的电动势为V B．电源的内阻为
C．电流为A时的外电阻是 D．电源的短路电流为A
二、单选题
4．使用欧姆计时，下列说法中正确的是（ ）
A．使用前指针未指在刻度最左端应先用调零电阻调零
B．测量时为保证接触良好可用双手分别握住两笔和电阻两端的接触处
C．测电路中元件的电阻时只要断开电路中的电源就行
D．使用完毕后拔去表笔，还应把开关旋钮置于OFF挡
5．在如图所示的电路中，电源的电动势E和内阻r恒定，闭合开关S后灯泡能够发光，经过一段时间后灯泡突然熄灭，则出现这种现象的原因可能是（　　）
A．电阻R1短路
B．电阻R2断路
C．电容器C被击穿（相当于被短路）
D．电容器C的一个极板与导线脱落导致断路
6．在使用万用表欧姆档测电阻时，下面叙述的规则不必要或不确切的是（　　）
A．测每个电阻前，都必须调零
B．测量中两手不要与两表笔金属触针接触
C．被测电阻要和其它元件及电源断开
D．测量完毕后选择开关应置于非欧姆挡

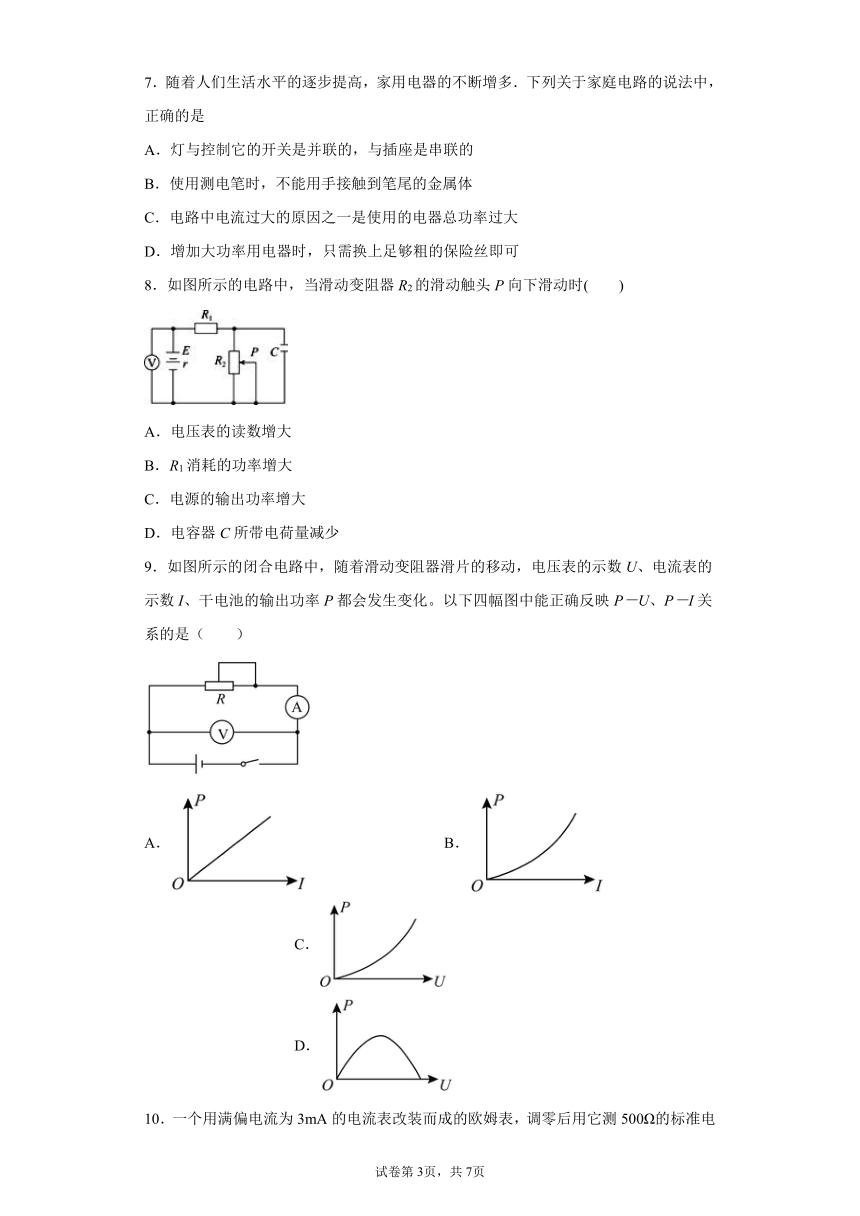

7．随着人们生活水平的逐步提高，家用电器的不断增多．下列关于家庭电路的说法中，正确的是
A．灯与控制它的开关是并联的，与插座是串联的
B．使用测电笔时，不能用手接触到笔尾的金属体
C．电路中电流过大的原因之一是使用的电器总功率过大
D．增加大功率用电器时，只需换上足够粗的保险丝即可
8．如图所示的电路中，当滑动变阻器R2的滑动触头P向下滑动时(　　)
A．电压表的读数增大
B．R1消耗的功率增大
C．电源的输出功率增大
D．电容器C所带电荷量减少
9．如图所示的闭合电路中，随着滑动变阻器滑片的移动，电压表的示数U、电流表的示数I、干电池的输出功率P都会发生变化。以下四幅图中能正确反映P－U、P－I关系的是（　　）
A． B． C． D．
10．一个用满偏电流为3mA的电流表改装而成的欧姆表，调零后用它测500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在2mA处，则被测电阻的阻值为（　　）
A．750Ω B．250Ω C．300Ω D．1000Ω
三、实验题

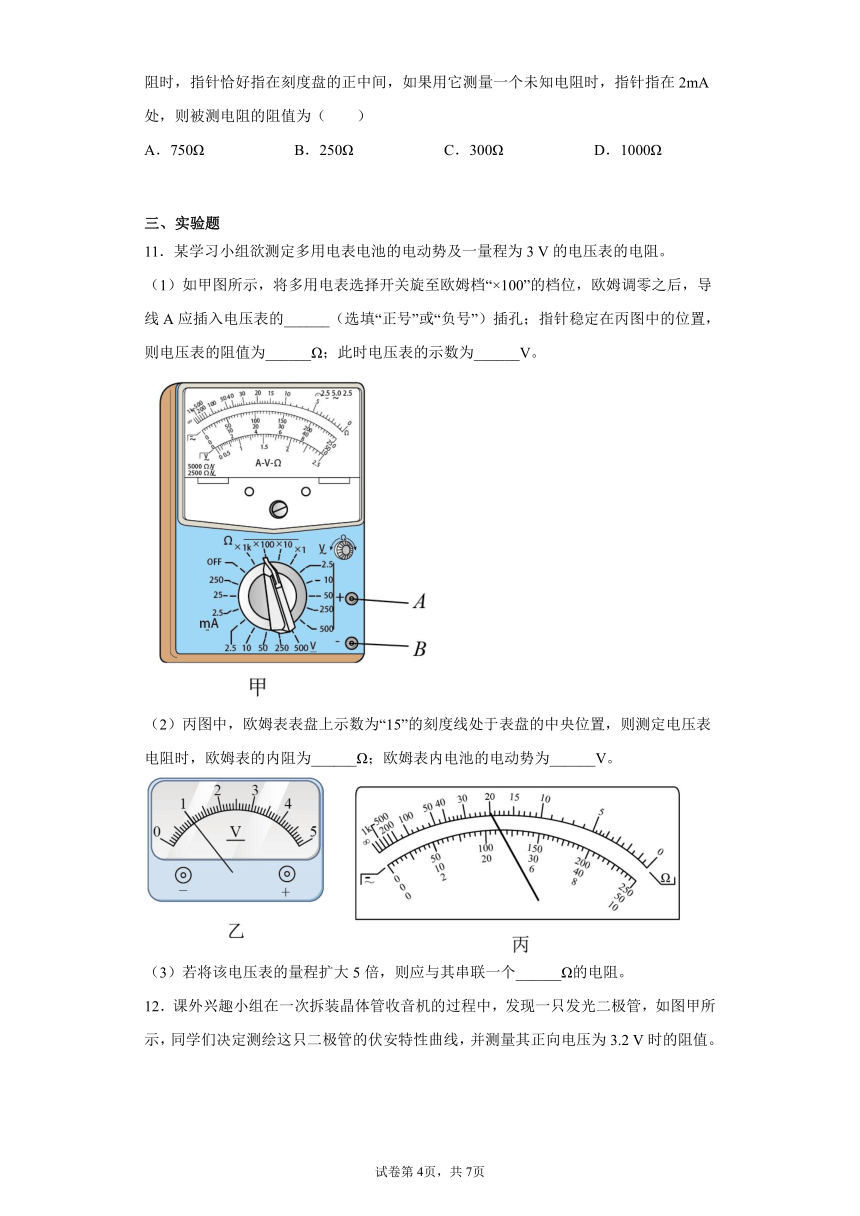

11．某学习小组欲测定多用电表电池的电动势及一量程为3 V的电压表的电阻。
（1）如甲图所示，将多用电表选择开关旋至欧姆档“×100”的档位，欧姆调零之后，导线A应插入电压表的______（选填“正号”或“负号”）插孔；指针稳定在丙图中的位置，则电压表的阻值为______Ω；此时电压表的示数为______V。
（2）丙图中，欧姆表表盘上示数为“15”的刻度线处于表盘的中央位置，则测定电压表电阻时，欧姆表的内阻为______Ω；欧姆表内电池的电动势为______V。
（3）若将该电压表的量程扩大5倍，则应与其串联一个______Ω的电阻。

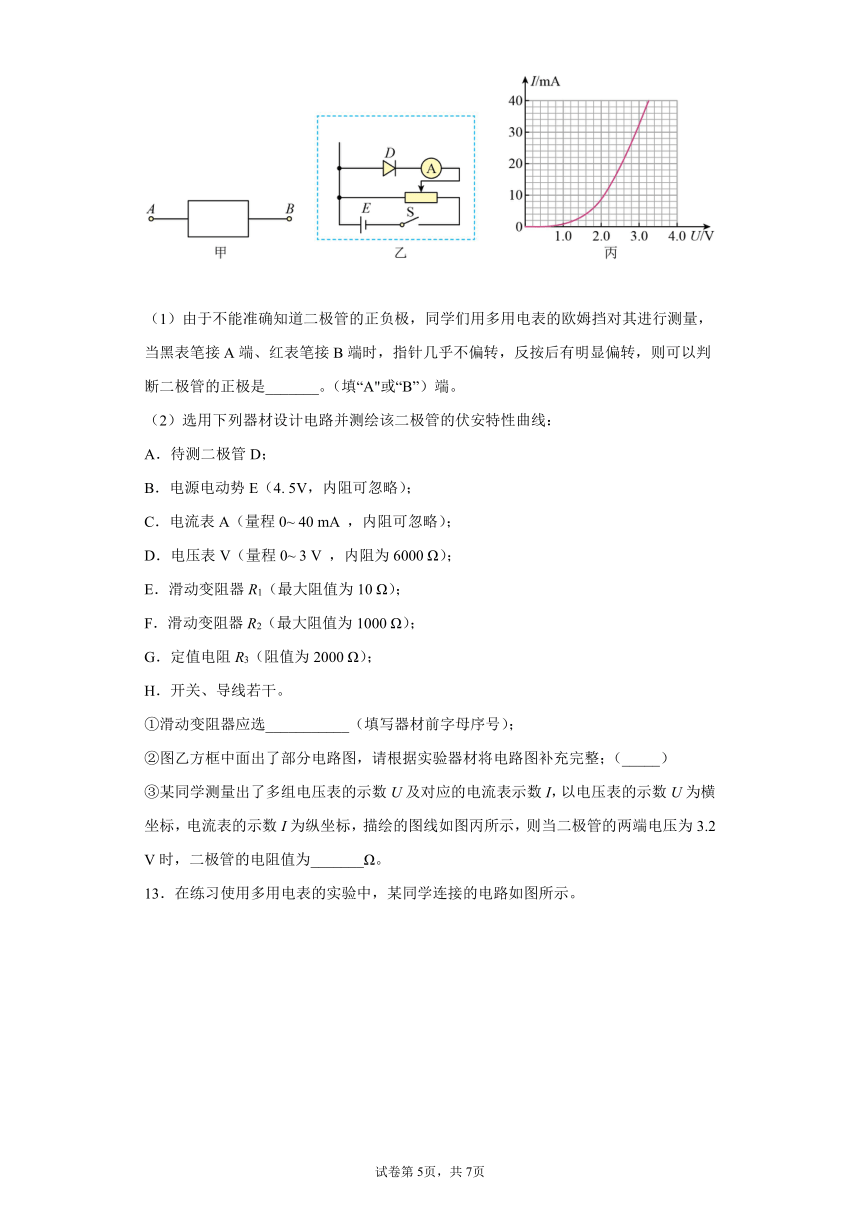

12．课外兴趣小组在一次拆装晶体管收音机的过程中，发现一只发光二极管，如图甲所示，同学们决定测绘这只二极管的伏安特性曲线，并测量其正向电压为3.2 V时的阻值。
（1）由于不能准确知道二极管的正负极，同学们用多用电表的欧姆挡对其进行测量，当黑表笔接A端、红表笔接B端时，指针几乎不偏转，反按后有明显偏转，则可以判断二极管的正极是_______。（填“A"或“B”）端。
（2）选用下列器材设计电路并测绘该二极管的伏安特性曲线：
A．待测二极管D；
B．电源电动势E（4. 5V，内阻可忽略）；
C．电流表A（量程0~ 40 mA ，内阻可忽略）；
D．电压表V（量程0~ 3 V ，内阻为6000 Ω）；
E．滑动变阻器R1（最大阻值为10 Ω）；
F．滑动变阻器R2（最大阻值为1000 Ω）；
G．定值电阻R3（阻值为2000 Ω）；
H．开关、导线若干。
①滑动变阻器应选___________（填写器材前字母序号）；
②图乙方框中面出了部分电路图，请根据实验器材将电路图补充完整；（_____）
③某同学测量出了多组电压表的示数U及对应的电流表示数I，以电压表的示数U为横坐标，电流表的示数I为纵坐标，描绘的图线如图丙所示，则当二极管的两端电压为3.2 V时，二极管的电阻值为_______Ω。
13．在练习使用多用电表的实验中，某同学连接的电路如图所示。
(1)若旋转选择开关，使其尖端对准直流电流挡，闭合开关，此时测得的是通过________的电流；
(2)若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，此时测得的是________的电阻；
(3)若旋转选择开关，使其尖端对准直流电压挡，闭合开关，此时测得的是________两端的电压。
四、解答题
14．如图所示，有一提升重物用的直流电动机M，内阻r=0.6，R=10，U=160V，电压表的读数为110V，求：
（1）通过电动机的电流是多少？
（2）输入到电动机的电功率是多少？
（3）在电动机中发热的功率是多少？
（4）电动机工作1min对外输出的功率是多少？
五、填空题
15．如图所示电路中，小灯泡规格为“6 V 3 W”，R3=4 Ω，电源内阻r=1 Ω，电压表、电流表均为理想电表.闭合开关，调节滑动变阻器阻值，使电压表示数为0，此时灯泡恰好正常发光，电流表的示数为1 A．则电源电动势E=_______V，电源输出功率P=_______W，R2=____Ω.
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．BC
【详解】
试题分析：根据闭合电路欧姆定律，当电流表满偏时，传感器R的阻值为，代入函数关系式可解得此时传感器所能承受的最大压力，所以选项A错误、B正确；当压力传感器所受压力为零时，传感器电阻为30Ω，故些时电路中的电流为，所以选项C正确、D错误；
考点：闭合电路的欧姆定律、串并联电路特点
2．AC
【分析】
当红黑表笔短接，电流表满偏，此时的电路总电阻为欧姆表内阻，根据闭合电路欧姆定律求解其内阻大小；当测量电阻时，根据闭合电路欧姆定律求解电路总电阻，用总电阻减去内阻即为待测电阻阻值。
【详解】
AB．欧姆表的内阻为：
故A正确，B错误；
CD．指针偏转到满刻度的处时有：
所以，故C正确，D错误。
【点睛】
解决该题的关键是掌握欧姆表的内部结构，知道其内阻的求解方法，掌握欧姆表测电阻的原理，知道闭合电路欧姆定律。
3．AC
【详解】
A．由闭合电路欧姆定律，当时，，即图线与纵轴交点表示断路状态，电动势
故A正确；
B．电源的内阻等于图线的斜率大小
故B错误；
C．电流为时，路端电压
外电阻是
故C正确；
D．外电阻时，短路电流为
故D错误。
故选AC。
4．D
【详解】
A．使用前指针未指在刻度最左端应先用机械调零，故A错误；
B．人是导体，若双手捏住两表笔金属杆，待测电阻与人体并联，测量值将偏小，故B错误；
C．测量电路中元件的电阻时，需将电源断开，以及将该电阻与其它元件断开，故C错误；
D．使用完毕后拔出表笔，还应该把选择开关旋至OFF挡或交流电压最大量程处，故D正确。
故选D。
5．C
【详解】
A．若电阻R1短路，电路中总电阻减小，总电流增大，灯泡与R2并联的电压增大，则灯泡变亮，A错误；
B．若电阻R2断路，则总电阻增大，总电流减小，R1及内阻中电压减小，灯泡两端的电压增大，故灯泡变亮，B错误；
C．电容器C被击穿（相当于被短路），则灯泡被短路，没有电流流过灯泡，熄灭，C正确；
D．电容器C的一个极板与导线脱落导致断路，对灯泡亮度没有影响，D错误。
故选C。
6．A
【详解】
A．用多用电表欧姆挡测电阻，测量前必须调零，而且每次换挡后必须电阻调零，但不换档测电阻不用重新调零，故A错误；
B．手接触表笔会使读数不准确，所以测量中两手不要与两表笔金属触针接触，故B正确；
C．因测电阻时欧姆表内部电源接通，所以待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量，故C正确；
D．使用完毕后应将表笔拔出，并把选择开关旋到交流电压最高档或“OFF”位置，故D正确；
本题选择不必要的或不确切的，故选A。
7．C
【详解】
试题分析：开关要控制电灯，应与电灯串联，插座与电灯是并联，故选项A错误；使用测电笔时，要用手接触到笔尾的金属体，故选项B错误；电器总功率过大是电流过大的原因之一，故选项C正确；应换上合适的保险丝，否则起不到保险作用，故选项D错误．
考点：家庭电路的连接；测电笔的使用；熔断器的作用及保险丝的选择方法；家庭电路电流过大的原因
【名师点睛】本题考查了家庭电路中安全用电的知识．家庭电路中各用电器是并联关系，保险丝应选择合适，太细会常停电，太粗又会起不到保险作用．
8．A
【详解】
当滑动变阻器R2的滑动触头P向下滑动时，变阻器接入路电阻增大，外电路总电阻增大，干路电流减小，电源的内电压减小，则路端电压增大，电压表的读数增大．故A正确．干路电流减小，R1消耗的功率减小．故B错误．因不明确内外电阻之间的关系，故无法确定功率的变化；故C错误；电容器的电压U=E-I（R1+r），I减小，其他量不变，则U增大，由Q=CU知，电容器C所带电量增多．故D正确．故选A.
9．D
【详解】
AB．电源的输出功率
由数学知识可知，图像应为开口向下的抛物线，故AB错误；
CD．电源的输出功率
由数学知识可知，图像应为开口向下的抛物线，故C错误，D正确。
故选D。
10．B
【详解】
根据中值电阻定义可知欧姆表内阻
表内电源的电动势
由闭合电路欧姆定律得
解得
故B正确，ACD错误。
故选B。
11．负号 3000 1.00 1500 1.5
【详解】
（1）[1]用多用电表的欧姆档时内部电源被接通，且黑表笔接内部电源的正极，即电流从欧姆表的黑表笔流出，从电压表的正极流入，则红表笔接电压表的负极。
[2]读数为
30×100Ω=3000Ω
[3]电压表的精度为0.1V，故读数为1.00V。
（2）[4]中值电阻表示欧姆表内阻，所以为
15×100Ω=1500Ω
[5]电压表内阻为3000Ω，分得的电压为1V，故1500Ω分得的电压为0.5V，所以电源的电动势为1.5V。
（3）[6]串联的阻值大小，根据串联分压规律可得为
12．B E 200
【详解】
（1）[1] 当黑表笔接A端、红表笔接B端时，指针几乎不偏转，说明二极管内阻很大，此时二极管反向偏压，由于欧姆表内置电源正极与黑表笔相连、负极与红表笔相连，可知，B端是二极管正极。
（2）[2]描绘二极管的伏安特性曲线，电压与电流的测量范围比较大，所以滑动变阻器应该用分压式接法，故应该选择小量程的滑动变阻器E。
[3]由[2]知，滑动变阻器应该采用分压接法，电压表量程只有3V，所以不能单独使用，可以串联一个定值电阻改装成更大量程的电压表使用，则实验电路如图
[3]由图丙可得，当二极管两端电压为3.2V时，设电压表示数为U，则有
代入数据解得
由图丙可知此时电流表示数I为16mA，根据欧姆定律可得
13． 和串联 （或电源）
【详解】
(1)[1]当多用电表的选择开关尖端对准直流电流挡时，闭合开关，多用电表与串联，此时测得的是通过的电流。
(2)[2]断开开关，当选择开关尖端对准欧姆挡时，多用电表与、串联，测得的是和串联的总电阻。
(3)[3]当多用电表的选择开关尖端对准直流电压挡时，闭合开关，此时不工作，相当于导线，多用电表与并联，测的是电阻两端的电压，也等于电源外电压。
14．（1）5A；（2）550W；（3）15W；（4）535W
【详解】
（1）电阻R两端电压为
U1=160V 110V=50V
电阻R中电流为
电动机和电阻串联，电流相等，通过电动机的电流是50A。
（2）电动机的电功率
P=UI=110×5W=550W
（3）电动机的热功率
P热=I2r=52×0.6W=15W
（4）电动机工作1min对外输出的功率是
P出=P-P热=535W
15．9 8 12
【详解】
这是一个桥式电路，等效电路图如图所示，当电压表示数为0时，电桥处于平衡状态，流过小灯泡的电流为，R3两端的电压为2V，电源内阻的分压为1V，故电源电动势E=9V，电源输出功率P=8V×1A=8W，两个支路的电流均为0.5A，R2两端的电压为6V，故R2=12Ω.
