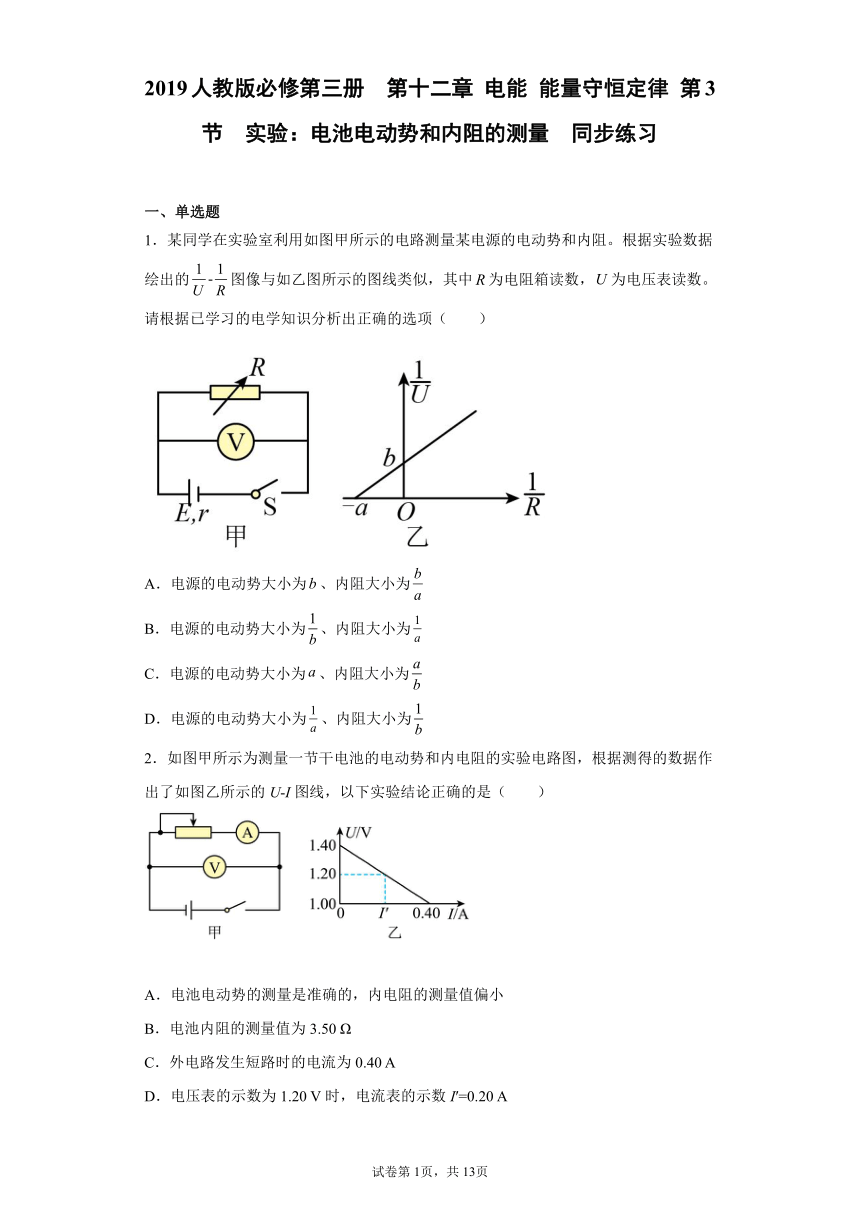

2019人教版必修第三册 第十二章 电能 能量守恒定律 第3节 实验:电池电动势和内阻的测量 同步练习
一、单选题
1.某同学在实验室利用如图甲所示的电路测量某电源的电动势和内阻。根据实验数据绘出的图像与如乙图所示的图线类似,其中为电阻箱读数,为电压表读数。请根据已学习的电学知识分析出正确的选项(  )
A.电源的电动势大小为、内阻大小为
B.电源的电动势大小为、内阻大小为
C.电源的电动势大小为、内阻大小为
D.电源的电动势大小为、内阻大小为
2.如图甲所示为测量一节干电池的电动势和内电阻的实验电路图,根据测得的数据作出了如图乙所示的U-I图线,以下实验结论正确的是(  )
A.电池电动势的测量是准确的,内电阻的测量值偏小
B.电池内阻的测量值为3.50 Ω
C.外电路发生短路时的电流为0.40 A
D.电压表的示数为1.20 V时,电流表的示数I′=0.20 A
二、实验题

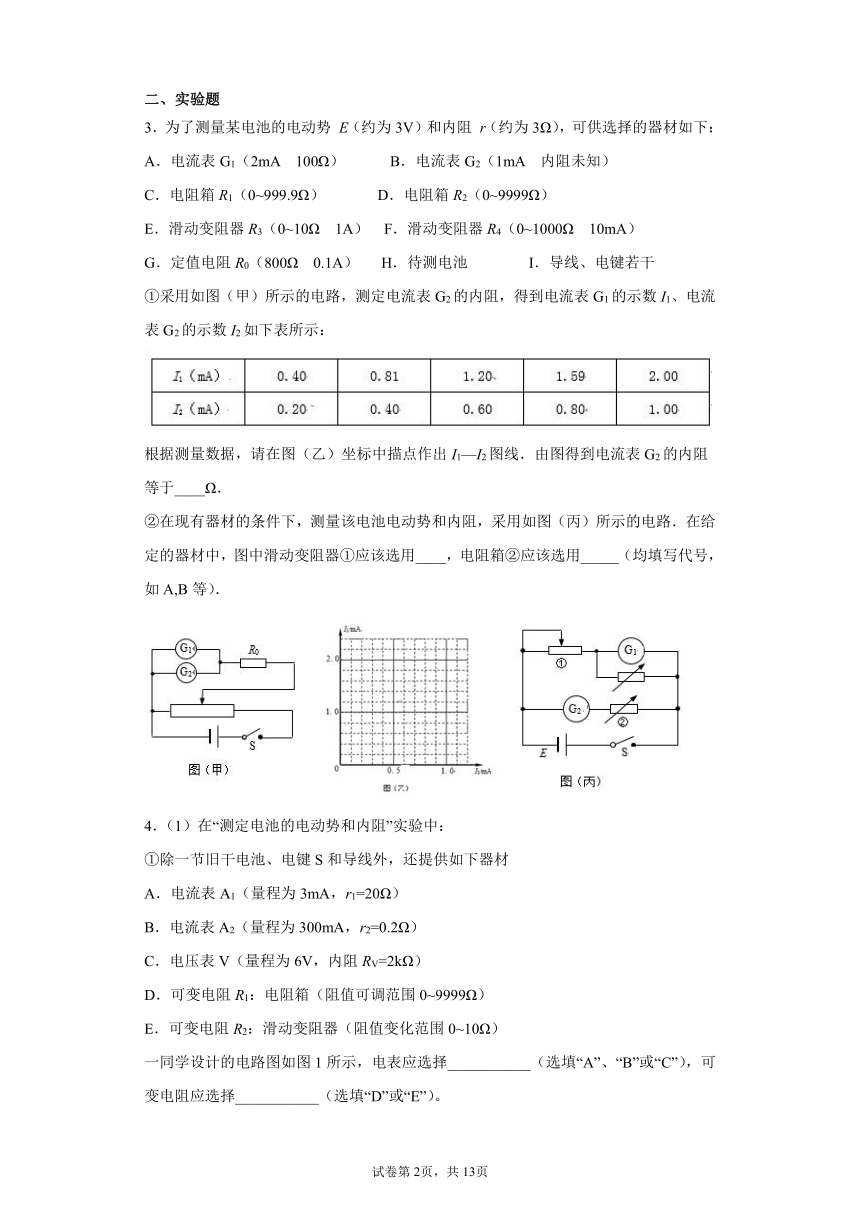

3.为了测量某电池的电动势 E(约为3V)和内阻 r(约为3Ω),可供选择的器材如下:
A.电流表G1(2mA 100Ω) B.电流表G2(1mA 内阻未知)
C.电阻箱R1(0~999.9Ω) D.电阻箱R2(0~9999Ω)
E.滑动变阻器R3(0~10Ω 1A) F.滑动变阻器R4(0~1000Ω 10mA)
G.定值电阻R0(800Ω 0.1A) H.待测电池 I.导线、电键若干
①采用如图(甲)所示的电路,测定电流表G2的内阻,得到电流表G1的示数I1、电流表G2的示数I2如下表所示:
根据测量数据,请在图(乙)坐标中描点作出I1—I2图线.由图得到电流表G2的内阻等于____Ω.
②在现有器材的条件下,测量该电池电动势和内阻,采用如图(丙)所示的电路.在给定的器材中,图中滑动变阻器①应该选用____,电阻箱②应该选用_____(均填写代号,如A,B等).
4.(1)在“测定电池的电动势和内阻”实验中:
①除一节旧干电池、电键S和导线外,还提供如下器材
A.电流表A1(量程为3mA,r1=20Ω)
B.电流表A2(量程为300mA,r2=0.2Ω)
C.电压表V(量程为6V,内阻RV=2kΩ)
D.可变电阻R1:电阻箱(阻值可调范围0~9999Ω)
E.可变电阻R2:滑动变阻器(阻值变化范围0~10Ω)
一同学设计的电路图如图1所示,电表应选择___________(选填“A”、“B”或“C”),可变电阻应选择___________(选填“D”或“E”)。
②正确操作后,利用测得的数据得到图2所示的图线,图像横坐标x表示的物理量是_______,电池的内电阻_________Ω。(保留两位有效数字)
(2)多用电表长期使用,旧电池的电动势会减小,内阻会增大。在测量某一电阻时,若电表仍能正常进行欧姆调零,则测得的阻值与使用新电池测得的阻值________(选填“相等”或“不相等”);若电表已不能进行正确的欧姆调零,则测得的阻值与使用新电池测得的阻值_______(选填“相等”或“不相等”)。
5.小东的家庭实验室里备有一些现成的实验器材,他找出一个0~3V的电压表,一个定值电阻R0=5Ω,一个开关和部分导线,想利用这些器材测量一节新型干电池(电动势约为4.5V,内阻很小)的电动势与内阻。
(1)图1、2分别是小东根据器材设计的两种实验方案,你认为合理的电路是图___________。请根据合理的实验电路完成图3中的实物连接________。
(2)电路连接好后,将电阻箱的阻值调到最大,闭合开关,改变电阻箱接入电路的阻值R,记录不同阻值R对应的电压表示数U,根据记录,最后用图像法处理数据,为了方便直观地根据图像分析数据,使绘出的图线为直线,可以用作纵轴,则横轴应是_____________。

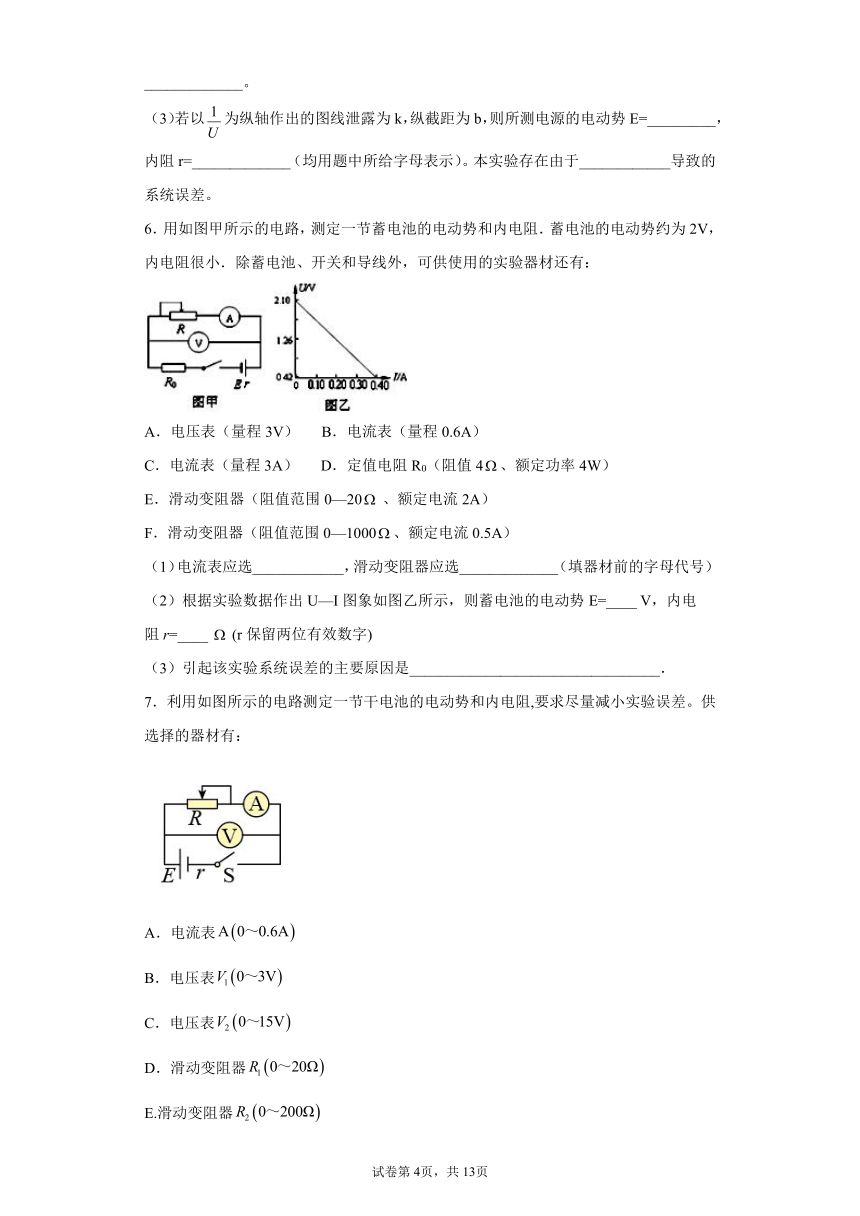

(3)若以为纵轴作出的图线泄露为k,纵截距为b,则所测电源的电动势E=_________,内阻r=_____________(均用题中所给字母表示)。本实验存在由于____________导致的系统误差。
6.用如图甲所示的电路,测定一节蓄电池的电动势和内电阻.蓄电池的电动势约为2V,内电阻很小.除蓄电池、开关和导线外,可供使用的实验器材还有:
A.电压表(量程3V) B.电流表(量程0.6A)
C.电流表(量程3A) D.定值电阻R0(阻值4、额定功率4W)
E.滑动变阻器(阻值范围0—20 、额定电流2A)
F.滑动变阻器(阻值范围0—1000、额定电流0.5A)
(1)电流表应选____________,滑动变阻器应选_____________(填器材前的字母代号)
(2)根据实验数据作出U—I图象如图乙所示,则蓄电池的电动势E=____ V,内电阻 r=____ (r保留两位有效数字)
(3)引起该实验系统误差的主要原因是_________________________________.
7.利用如图所示的电路测定一节干电池的电动势和内电阻,要求尽量减小实验误差。供选择的器材有:
A.电流表
B.电压表
C.电压表
D.滑动变阻器
E.滑动变阻器
F.定值电阻
G.开关一个,导线若干
(1)实验中电压表应选用______,滑动变阻器应选用______选填相应器材前的字母。

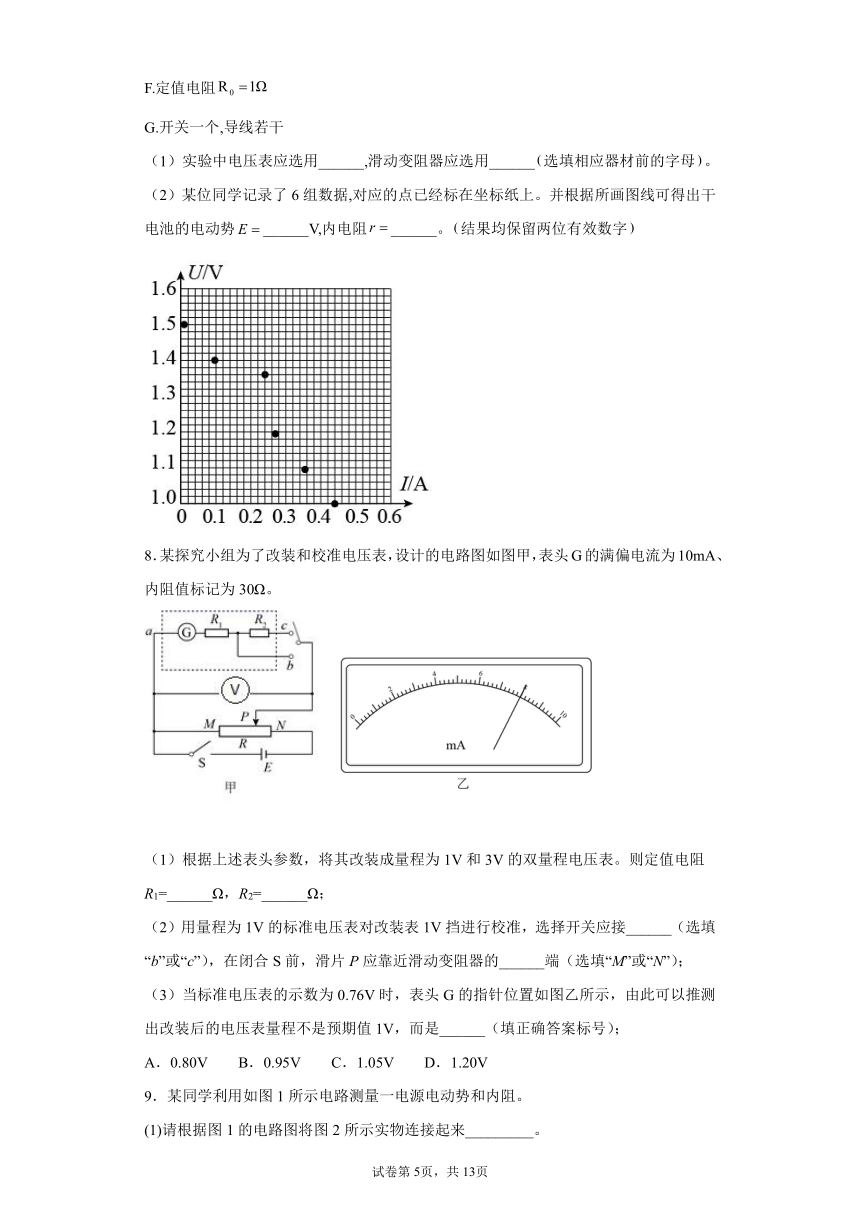

(2)某位同学记录了6组数据,对应的点已经标在坐标纸上。并根据所画图线可得出干电池的电动势______V,内电阻______。结果均保留两位有效数字
8.某探究小组为了改装和校准电压表,设计的电路图如图甲,表头G的满偏电流为10mA、内阻值标记为30Ω。
(1)根据上述表头参数,将其改装成量程为1V和3V的双量程电压表。则定值电阻R1=______Ω,R2=______Ω;
(2)用量程为1V的标准电压表对改装表1V挡进行校准,选择开关应接______(选填“b”或“c”),在闭合S前,滑片P应靠近滑动变阻器的______端(选填“M”或“N”);
(3)当标准电压表的示数为0.76V时,表头G的指针位置如图乙所示,由此可以推测出改装后的电压表量程不是预期值1V,而是______(填正确答案标号);
A.0.80V  B.0.95V  C.1.05V  D.1.20V
9.某同学利用如图1所示电路测量一电源电动势和内阻。
(1)请根据图1的电路图将图2所示实物连接起来_________。
(2)已知R0=800Ω,G为理想电流计。实验中,闭合开关改变电阻箱R的阻值,读出相应电流计的读数I,然后作出图像如图3所示,由图3可求得该电源电动势E=___________V,内阻r=________Ω。
10.某位同学利用图1所示电路测量电源电动势和内阻,
(1)实验时多次改变电阻箱的阻值,记录电阻箱阻值R和电压表读数U,并在计算机上显示出如图2所示的关系图线,由图线可知电池的电动势=______V,内阻=____,该实验系统误差主要来自___________。
(2)实验中,随着变阻箱阻值的改变,电压表的示数U以及电池内阻消耗的功率P都会发生变化。图3的各示意图中正确反映P-U关系的是_________。
11.在测量一节干电池的电动势和内电阻的实验中,实验电路如图所示。
(1)实验过程中,应选用电流表___________和滑动变阻器___________(请填写选项前对应的字母)
A.电流表(量程0.6A,内阻约0.8Ω)
B.电流表(量程3A,内阻约0.5Ω)
C.滑动变阻器(0~10Ω)
D.滑动变阻器(0~200Ω)
(2)实验中要求电流表测量通过电池的电流,电压表测量电池两极的电压。根据如图所示的电路可知:电流表测量值___________真实值(选填“大于”或“小于”)。
(3)若测量的是新干电池,其内电阻比较小,在较大范围内调节滑动变阻器,电压表读数变化___________。(选填“明显”或“不明显”)
12.现有一节干电池(电动势约为1.5V),电压表V(量程为3V,内阻约3kΩ);电流表A(量程为0.6A,内阻为2Ω),滑动变阻器R(10Ω,2A),电键一个及导线若干。
(1)为了更准确地测出电源电动势和内阻,某组同学用下图所示电路测得多组电压和电流值,其中电流表某组数据如图所示I=______A。利用测量数据作出U-I图线,由图可得该电源电动势E=______V,内阻r=______Ω;(结果均保留两位小数)
(2)某小组在实验时,发现电流表坏了,于是不再使用电流表,仅用电阻箱R′替换掉了滑动变阻器,电路图如上图所示。他们在实验中读出几组电阻箱的阻值R′和电压表的示数U,描绘出的关系图像,得到的函数图像是一条直线。若该图像的斜率为k,纵轴截距为b,则此电源电动势E=______,内阻r=______。
13.要求测量由两节干电池串联而成的电池组的电动势E和内阻r(约几欧),提供下列器材:电压表V1(量程3 V,内阻1 kΩ)、电压表V2(量程15 V,内阻2 kΩ)、电阻箱(0-9999 Ω)、电键、导线若干.
某同学用量程为15 V的电压表连接成如图所示的电路.实际步骤如下:
(1)合上电键S,将电阻箱R阻值调到R1=10Ω,读得电压表的读数为U1
(2)将电阻箱R阻值调到R2=20Ω,读得电压表的读数为U2.
由方程、解出E、r,为了减少实验误差,上述实验在选择器材和实验步骤中,应做哪些改进?(___)
A.应选择V1进行实验
B.应选择V2进行实验
C.改变电阻箱阻值R,读取若干个U的值,由计算出电流的值,然后作出U-I图线,由图线求得E、r值
D.本实验原理不符合“伏安法”的实验要求,无法得到E、r的值
14.现有两组同学要测定一节干电池的电动势E和内阻r(已知E约为1.5V,r约为1Ω)。
(1)第一组采用图所示电路。
①为了完成该实验,选择实验器材时,在电路的a、b两点间可接入的器件是_______。
A.一个定值电阻 B.电阻箱 C.滑动变阻器
②为了调节方便且测量精度更高,电流表和电压表应选____(选填选项前的字母)。
A.电流表(0~0.6A),电压表(0~3V) B.电流表(0~0.6A),电压表(0~15V)
C.电流表(0~3A),电压表(0~3V) D.电流表(0~3A),电压表(0~15V)
③经过多次测量,他们记录了多组电流表示数I和电压表示数U,并在图中画出了U-I图像。由图像可以得出,此干电池的电动势的测量值E=_______V(保留三位有效数字),内阻的测量值r=_______Ω(保留两位有效数字)。
(2)第二组在没有电压表的情况下,设计了如图所示的电路,完成了对同一电池的测量。
①改变电阻箱接入电路中的电阻值,记录了多组电流表示数I和电阻箱示数R,通过研究图像的信息,他们发现电动势的测量值与第一组的结果非常接近,但是内阻的测量值与第一组的结果有明显偏差。将上述实验重复进行了若干次,结果依然如此。关于第二组测量内阻产生的偏差及其原因,下列分析中正确的是_______(选填选项前的字母)。
A.第二组内阻的测量结果小于第一组的测量结果
B.第二组内阻的测量结果大于第一组的测量结果
C.造成这个偏差的原因是实际电流表内阻不能近似为零
D.造成这个偏差的原因是实验小组读取电流表读数时眼睛没有正对表盘,使读数有时候偏大,有时候偏小
②第二组对实验进行深入的理论研究,在是否可忽略电流表内阻这两种情况下,绘制两类图像。第一类图像以电流表读数I为横坐标,将电流表和电阻箱读数的乘积IR记为U作为纵坐标。第二类图像以电阻箱读数R为横坐标,电流表读数的倒数为纵坐标。图中实线代表电流表内阻可忽略的情况,虚线代表电流表内阻不可忽略的情况,这四幅图中,能正确反映相关物理量之间关系的是_______(选填选项前的字母)。
A. B. C. D.
15.某同学连接了一个如图所示的电路测量两节干电池串联而成的电池组的电动势E和内阻r,R为电阻箱,V为电压表,开关S.
(1) 该同学连接的实验电路中有一处错误,请用笔在该处打上“×”号,并用笔画线作为导线,进行正确的连接._____
(2) 开关闭合前,电阻箱R的阻值应置于_____(选填“零”或“较大”).
(3) 将开关S闭合,改变电阻箱的阻值,测出几组U及R的数据,作出的图线如图所示,则内阻r=_____Ω,电动势E=_____V.(结果保留两位有效数字)
16.某同学要测量一节干电池的电动势和内电阻。他根据老师提供的以下器材,画出了如图所示的原理图。
①电压表V(量程3V,内阻Rv=10kΩ)
②电流表G(量程3mA,内阻Rg=100Ω)
③电流表A(量程3A,内阻约为0.5Ω)
④滑动变阻器R1(0-20Ω,2A)
⑤滑动变阻器R2(0-100,1A)
⑥定值电阻R3=0.5Ω
⑦开关S和导线若干
(1)该同学没有选用电流表A的原因是____________;
(2)该同学将电流表G与定值电阻R3并联,实际上是进行了电表的改装,则他改装后的电流表对应的量程是___________A;
(3)为了能准确地进行测量,同时为了操作方便,实验中应选用的滑动变阻器是__________(填写器材编号);
(4)该同学利用上述实验原理图测得数据,以电流表G读数为横坐标,以电压表V读数为纵坐标绘出了如图所示的图线,根据图线可求出电源的电动势E=_______V(保留三位有效数字),电源的内阻r=__________Ω(保留两位有效数字)。
17.图甲为某同学测量某一电源的电动势和内电阻的电路图,其中虚线框内为用毫安表改装成双量程电流表的电路.已知毫安表的内阻为10Ω,满偏电流为100mA,电压表V量程为3V, 、、为定值电阻,其中的=3Ω.
(1)若使用a和b两个接线柱,电流表量程为0.6A;若使用a和c两个接线柱,电流表量程为3A.由题中条件和数据,可求出=______Ω,=_______Ω.
(2)实验步骤:
①按照原理图连接电路;
②开关拨向b,将滑动变阻器R的滑片移动到______端(填“左”或“右”),闭合开关;
③多次调节滑动变阻器的滑片,记下相应的毫安表的示数I和电压表示数U.
(3)数据处理:
①利用实验测得的数据画成了图乙所示的U-I图象;
②由图象得电源的电动势E=_______V,内阻r=________Ω(结果均保留2位有效数字)
18.某学习小组的同学设计了如图所示的电路来测量定值电阻R0的阻值(约为几欧到十几欧)及电源的电动势E和内阻r. 实验器材有:
待测电源
待测电阻R0
电流表A(量程为0.6 A,内阻不计)
电阻箱R(0~99.9 Ω)
开关S1和S2
导线若干
(1)先测电阻R0的阻值.请将学习小组同学的操作补充完整;先闭合S1和S2,调节电阻箱,读出其示数R1和对应的电流表示数I,然后________,读出此时电阻箱的示数R2,则电阻R0的表达式为R0=______.
(2)同学们通过上述操作,测得电阻R0=9.5Ω,继续测电源的电动势E和内阻r.该小组同学的做法是:闭合S1,断开S2,多次调节电阻箱,读出多组电阻箱示数R和对应的电流表示数I,如下表数据:
组数 1 2 3 4 5
电阻R/Ω 0 3.0 6.0 12.0 18.0
电流I/A 0.50 0.40 0.33 0.25 0.20
①根据图给定的坐标系并结合以上数据描点作图_____.
②利用图象求出该电源的电动势E =______ V,内阻r =______Ω.(保留两位有效数字)
试卷第1页,共3页
试卷第1页,共3页
参考答案
1.B
【详解】
根据闭合电路欧姆定律可得
整理得
由题图乙可知
解得
故选B。
2.D
【详解】
AB.由图像可知,电动势测量值E测=1.4V,电源内阻测量值为
由图甲电路图可知,相对于电源来说,电流表采用了外接法,由于电压表的分流,使电流表所测电流小于流过电源的电流,实验误差来源于电压表的分流,电动势的测量值表示为
内阻的测量值表示为
AB错误;
C.外电路发生短路时的电流为
C错误;
D.电压表的示数为1.20V时,电流表的示数
D正确。
故选D。
3.①200; ②R3; R2;
【详解】
①将表格中的数据描点,连线如右图所示;
已知电流表G1内阻为100Ω,由并联电路的规律可知:,故图象的斜率为,解得:r2=200Ω;
②滑动变阻器选择阻值较小的R3即可;电流表G2的量程为1mA,内阻为r2=200Ω;假如要改装成量程为3V的电压表,则需串联的电阻为,则电阻箱②应该选用R2.
4.B D 1.0Ω 不相等 不相等
【详解】
(1)①[1]电表串联在电路中,应用电流表,为了测量范围大些,应用电表B。
[2]实验中需要路端电压,故用电阻箱,知道电路中电阻的大小,故选择D。
②[3]由闭合电路欧姆定律得
解得
图象反应一次函数关系,故图像横坐标x表示的物理量是。
[4]由图象可知

所以
(2)[5]多用电表长期使用,旧电池的电动势会减小,内阻会增大。在测量某一电阻时,若电表仍能正常进行欧姆调零,则测得的阻值与使用新电池测得的阻值不相等。
[6]若电表已不能进行正确的欧姆调零,则测得的阻值与使用新电池测得的阻值不相等。
5. (1)图2 如图;
(2) (3) 存在着由于电压表的分流
【解析】(1)新电池内阻很小,若用图1方案,在改变电阻箱阻值的过程中,即使电流明显变化,也会使内电压变化很小,即电压表的示数变化范围非常小,导致实验误差较大,所以采用图2上的方案,根据选用的电路图,实物图连接如图所示:
(2)对图2电路,由闭合电路欧姆定律可得,即,为了使描出的图线为直线,用为纵轴,则横轴为。(3)根据图线与函数关系可得,则,由,解得,本实验存在着由于电压表的分流而导致的系统误差。
6.(1) B E (2) 2.10 0.20 (3) 电压表的分流作用
【解析】
试题分析:由题意可确定出电路中的电流范围,为了保证电路的安全和准确,电流表应略大于最大电流;由电路及闭合电路欧姆定律可得出函数关系,结合数学知识可得出电源的电动势和内电阻.电流表测量的不是干路电流,电压表具有分流作用.
(1)由题意可知,电源的电动势约为2V,保护电阻为4Ω,故电路中最大电流约为0.5A,故电流表只能选B;为了方便操作,应选择较小的变阻器,故选E;
(2)由电路利用闭合电路欧姆定律可知,则由数学知识可得,图象与纵坐标的交点为电源电动势,故E=2.10V;而图象的斜率表示保护电阻与内电阻之和,
故,解得r=0.2Ω;
(3)电流表测量的不是干路电流,本实验的系统误差原因是电压表具有分流作用.
7.B D
【详解】
(1)[1][2]一节干电池的电动势约为1.5V,故电压表选择B,电流表量程为0.6A,故滑动变阻器应该选择D。
(2)[3][4]电源的图像如图所示,从数据可以看出,定值电阻应该连入电路,故
该图像与纵轴截距为电动势,斜率为,故
8.70 200 b M B
【详解】
(1)[1][2]接b点时,量程为U1=1V,所以
接c时,分压电阻
所以
R2=200Ω
(2)[3][4]由上述分析知,接b的量程是1V,用量程为1V的标准电压表对改装表1V挡进行校准,选择开关应接b。为保护电路安全,滑动变阻器分压为零,所以滑片应在M端;
(3)[5]现要校对1V的量程的刻度,由图乙可以看出表头示数为I=8mA,则此时标准电压表的示数为0.76V,则改装后的电压表量程是
故选B。
9.见解析 4 3
【详解】
(1)[1]实物连线如图;
(2)[2][3]由图1所示电路图可知,G为理想电流计可忽略内阻,则电源电动势
整理得
由图示图象可知
R0=800Ω
解得
r=3Ω
E=4V
10.2V0.25Ω电压表分流B
【解析】(1)根据,得:
图象中截距为: ,斜率为: ,
故电动势为:,
内电阻为: ;
该实验系统误差主要来自电压表的分流作用.
(2)电压表测量路端电压,其示数随滑动变阻器的阻值增大而增大;而电流随外电阻的增大而减小,则可知内阻上消耗的功率P=I2r随路端电压的增大而减小,故B正确,ACD错误.故选:B.
点睛:本题考查了求电源电动势与内阻以及功率问题,要知道实验原理,要掌握应用图象法处理实验数据的方法;电源的U-I图象与纵轴交点坐标值是电源电动势图象斜率的绝对值是电源内阻.
11.A C 小于 不明显
【详解】
(1)[1]一节干电池电动势约为1.5V,内阻约为几欧,故电流表选择量程0.6A的A1即可。
[2]由于干电池的内阻较小,为了方便调节并使电流表有较大示数,选择最大阻值10的。
(2)[3]由于电压表的分流作用,使电流表的示数小于流过电源的电流,即电流表测量值小于真实值。
(3)[4]由于新电池内阻较小,根据闭合电路欧姆定律可知,内电压变化不明显,路端电压变化不明显。
12.0.50A 1.50V 1.00Ω
【详解】
(1)[1]电流表量程为0.6A,最小刻度为0.02A,需要读到0.01A,所以读数为0.50A。
[2]图像的纵截距表示电源电动势,即1.50V。
[3]图像的斜率表示电源内阻,即
(2)[4][5]根据闭合电路的欧姆定律得
变形得
所以有
解得
13.AC
【解析】
【详解】
解:AB、两节干电池的电动势为3V,所以选用进行实验比用进行实验误差较小,故选项A正确,B错误;
CD、在做实验时应多做几组数据,用描点法作出图线,根据图象求得电动势和内阻的方法可以有效的减小实验误差,故选项C正确,D错误.
14.BC A 1.48(1.48或1.49) 0.80(0.78~0.82) BC AC
【详解】
(1)①[1]a、b两点间接入电阻箱或滑动变阻器,通过改变阻值,改变电路中电压表和电流表的示数,测量多组数据;
② [2]电动势约,电压表选择即可,根据题中描绘的图像可知,电流表的量程选用即可,故A正确,BCD错误;
③ [3]根据闭合电路欧姆定律推导:
图线与纵轴的交点即为电动势:
[4]斜率为内阻:

(2)①[5]第二组采用的电路中将电阻箱的分压作为路端电压,实际测量的是电源和电流表组成的等效电源两端的电压,测量的内阻也是电源内阻和电流表内阻之和,所以测量的内阻偏大,故BC正确,AD错误;
② [6]AB.根据闭合电路欧姆结合所选电路:
可知干路电流测量准确,所以电动势测量准确,而虚线中电流表内阻不可忽略,所以内阻测量偏大,斜率变大,故A正确,B错误;
CD.根据闭合电路欧姆定律:
电动势测量值与真实值相等,图像的斜率不变,而虚线中电流表内阻不可忽略,内阻测量偏大,图线与纵轴的截距变大,故C正确,D错误。
故选AC。
15. 较大 1.0 3.3
【详解】
(1)[1]伏阻法测量干电池的电动势和内阻,开关控制所有的用电器,则电压表要受开关的控制,改正如图所示:
(2)[2]闭合开关时要保证电路的安全,若电阻箱调为零,电源被短路,电流过大,故为了安全将变阻箱调为较大的阻值.
(3)[3]由闭合电路的欧姆定律 ,整理得

结合图象可知纵截距 ,可得,
而斜率

可得
16.见解析 0.603 R1 1.48 0.84
【详解】
①[1]一节干电池的电动势约E=1.5V,为方便实验操作,滑动变阻器应选R1,它的阻值范围是0~10Ω,电路中最小电流约为
电流表A的量程是3A,被测电流值与电流表量程相比差距太大,因此不能用电流表A。
②[2]改装后电流表量程
③[3]根据以上分析可知,选用的滑动变阻器是R1。
④[4]由上可知,改装后电流表的量程是电流表G量程的200倍,图象的纵截距b等于电源的电动势,由图读出电源的电动势为
E=1.48V
[5]电流表改装后,干路电流为电流表G示数的200倍,干路电流为200I,则
17.0.4 1.6 左 3.0 1.5
【解析】
(1)根据电流表改装原理可知,使用a和b两个接线柱,电流表量程为0.6A,即:,使用a和c两个接线柱,电流表量程为3A,即,联立两式解得:;(2)实验中为了保护电路,应让电流由最小开始调节,故滑动变阻器阻值应调至最大,因此滑片开始时应接滑至最左端;(3)开关S2拨向b,根据闭合电路欧姆定律可知:,变形得:,则纵截距表示电动势,即E=3.0V,图线的斜率,解得:.
18.断开S2,调节电阻箱的阻值,使电流表的示数仍为I R1-R2 6.0 2.5
【详解】
(1)[1]电路中只有电流表而没有电压表,无法由伏安法求出电阻,故只有利用电阻箱得出待测电阻的阻值,当电路中电流相等时,电阻也应相同;因此可以控制电流相等,利用电阻箱的示数变化,得出待测电阻的阻值,因此缺失的步骤应为:断开,调节电阻箱的阻值,使电流表的示数仍为;[2]读出此时电阻箱的示数,而待测电阻等于两次电阻箱的示数之差,即:
(2)①[3]根据表中实验数据在坐标系内描出对应点,然后根据描出的点作出图象如图所示;
②[4]根据闭合电路欧姆定律得:
解得:
图象的斜率为:
电动势为:
[6]图象截距为:
电源电动势为:
