2019人教版必修第三册 第十一章 电路及其应用 第五节 实验:练习使用多用电表 同步练习
一、多选题

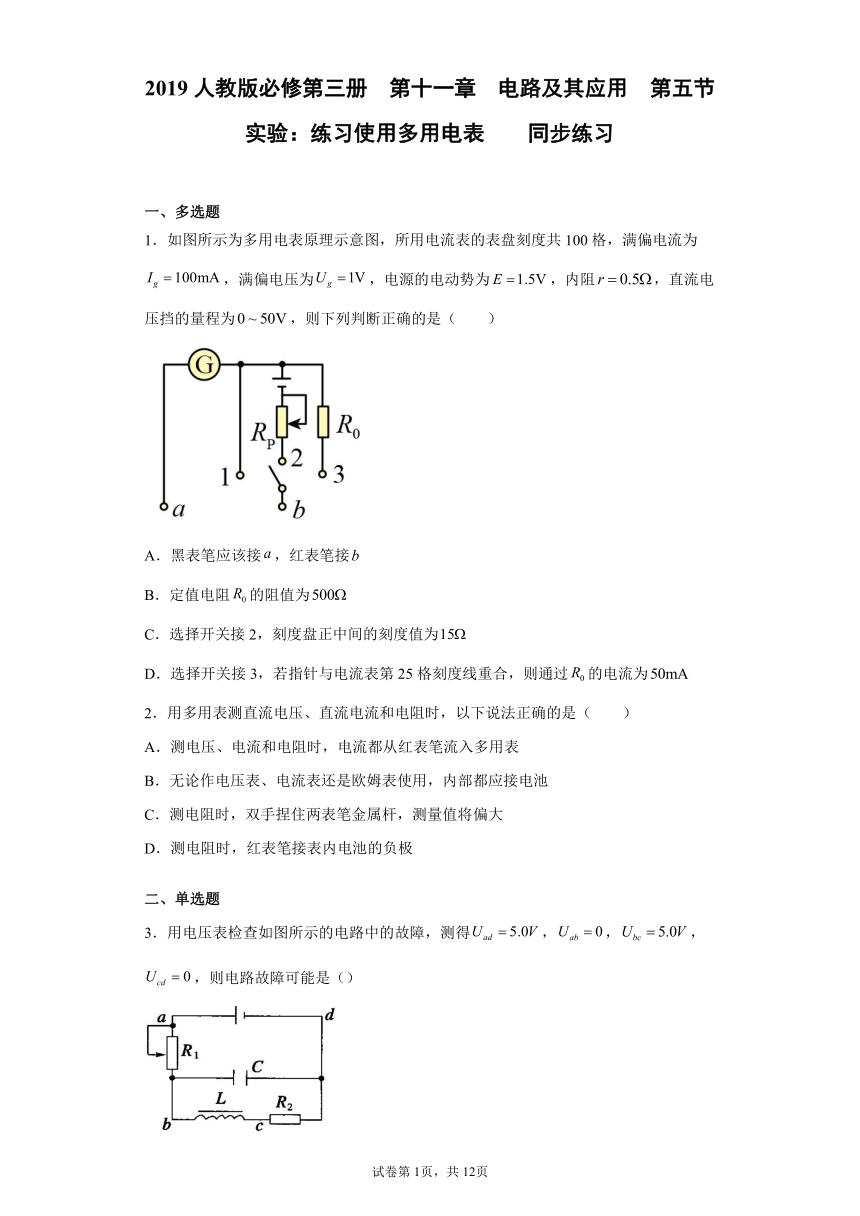

1.如图所示为多用电表原理示意图,所用电流表的表盘刻度共100格,满偏电流为,满偏电压为,电源的电动势为,内阻,直流电压挡的量程为,则下列判断正确的是( )
A.黑表笔应该接,红表笔接
B.定值电阻的阻值为
C.选择开关接2,刻度盘正中间的刻度值为
D.选择开关接3,若指针与电流表第25格刻度线重合,则通过的电流为
2.用多用表测直流电压、直流电流和电阻时,以下说法正确的是( )
A.测电压、电流和电阻时,电流都从红表笔流入多用表
B.无论作电压表、电流表还是欧姆表使用,内部都应接电池
C.测电阻时,双手捏住两表笔金属杆,测量值将偏大
D.测电阻时,红表笔接表内电池的负极
二、单选题
3.用电压表检查如图所示的电路中的故障,测得,,,,则电路故障可能是()
A.滑动变阻器断路
B.电容器C被击穿
C.电阻断路
D.电感线圈L断路
4.关于多用电表,下列操作中正确的是( )
A.用多用电表测电压时,要将红表笔接低电势点
B.用多用电表测电流时,应将多电表并联接入电路
C.用多用电表测电阻时,要选择适当倍率,使表头指针偏转角度尽可能大
D.多用电表不使用时应将选择开关置于交流电压最高挡或OFF挡
三、实验题

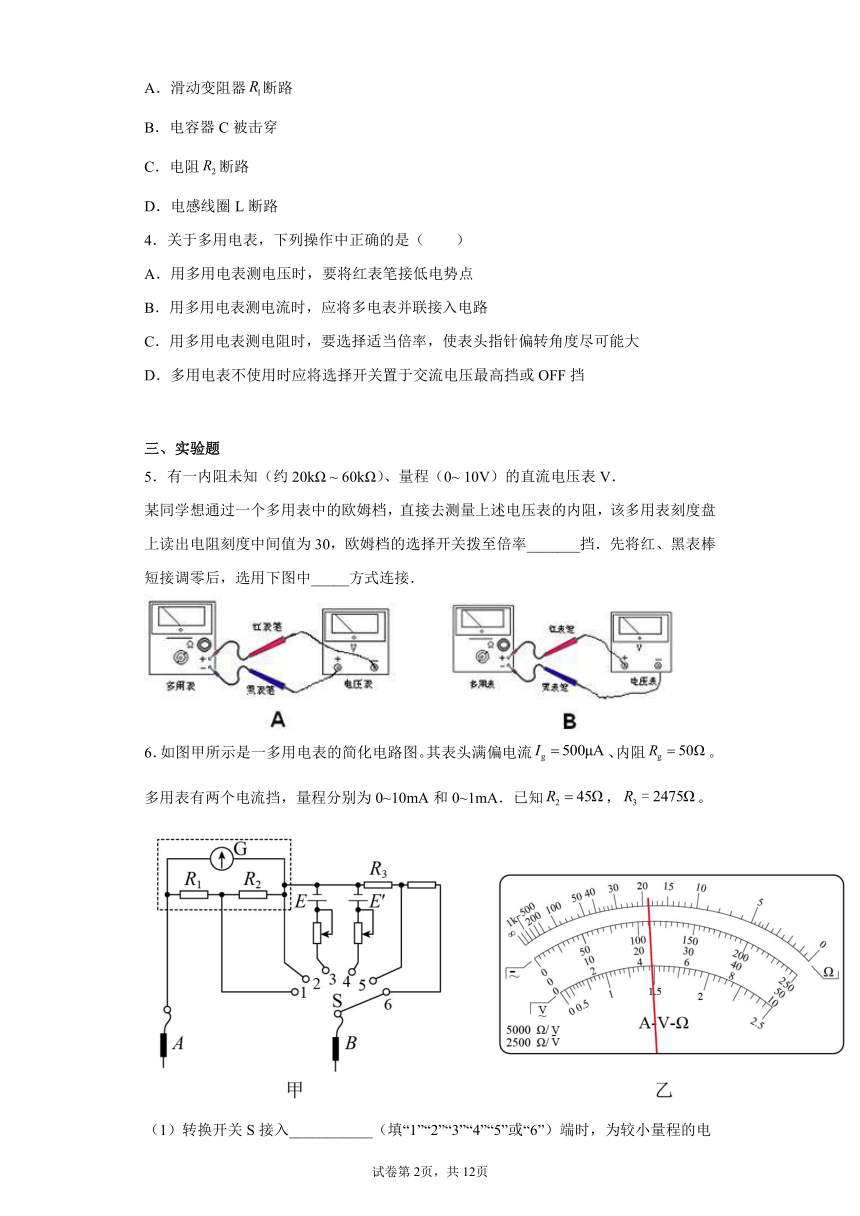

5.有一内阻未知(约20kΩ ~ 60kΩ)、量程(0~ 10V)的直流电压表V.
某同学想通过一个多用表中的欧姆档,直接去测量上述电压表的内阻,该多用表刻度盘上读出电阻刻度中间值为30,欧姆档的选择开关拨至倍率_______挡.先将红、黑表棒短接调零后,选用下图中_____方式连接.
6.如图甲所示是一多用电表的简化电路图。其表头满偏电流、内阻。多用表有两个电流挡,量程分别为0~10mA和0~1mA.已知,。
(1)转换开关S接入___________(填“1”“2”“3”“4”“5”或“6”)端时,为较小量程的电流挡,正确测量时电流应从A表笔___________(填“流出”或“流入”)多用电表。
(2)当转换开关S接入“3”端时,多用电表可以用来测电阻。测量之前,先进行欧姆调零,使指针偏转到刻度盘最___________(填“左”或“右”)侧。某次测量电阻时使用的倍率为“”,指针如图乙,则待测电阻的阻值为___________Ω。
(3)当转换开关S接入“3”端时,多用电表的功能是测___________(填“电流电压”或“电阻”),其量程为___________。

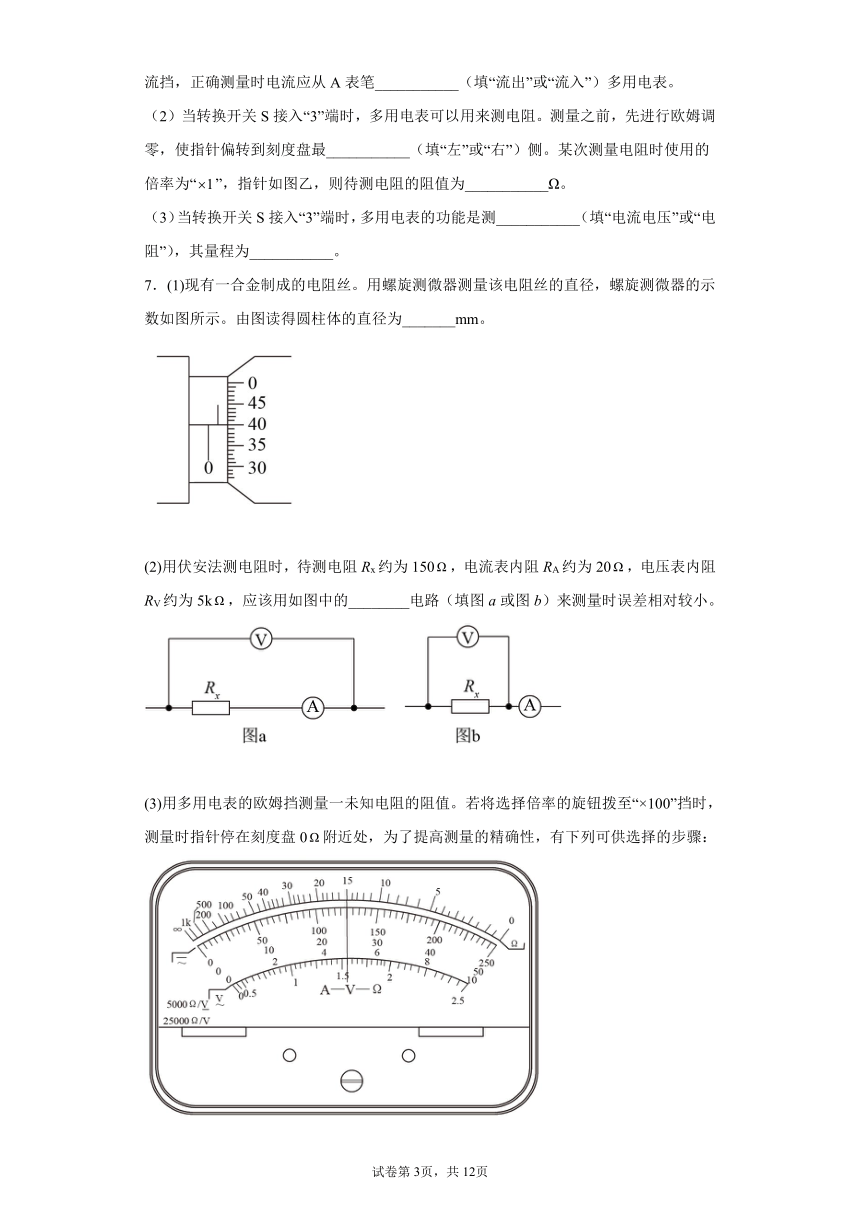

7.(1)现有一合金制成的电阻丝。用螺旋测微器测量该电阻丝的直径,螺旋测微器的示数如图所示。由图读得圆柱体的直径为_______mm。
(2)用伏安法测电阻时,待测电阻Rx约为150,电流表内阻RA约为20,电压表内阻RV约为5k,应该用如图中的________电路(填图a或图b)来测量时误差相对较小。
(3)用多用电表的欧姆挡测量一未知电阻的阻值。若将选择倍率的旋钮拨至“×100”挡时,测量时指针停在刻度盘0附近处,为了提高测量的精确性,有下列可供选择的步骤:

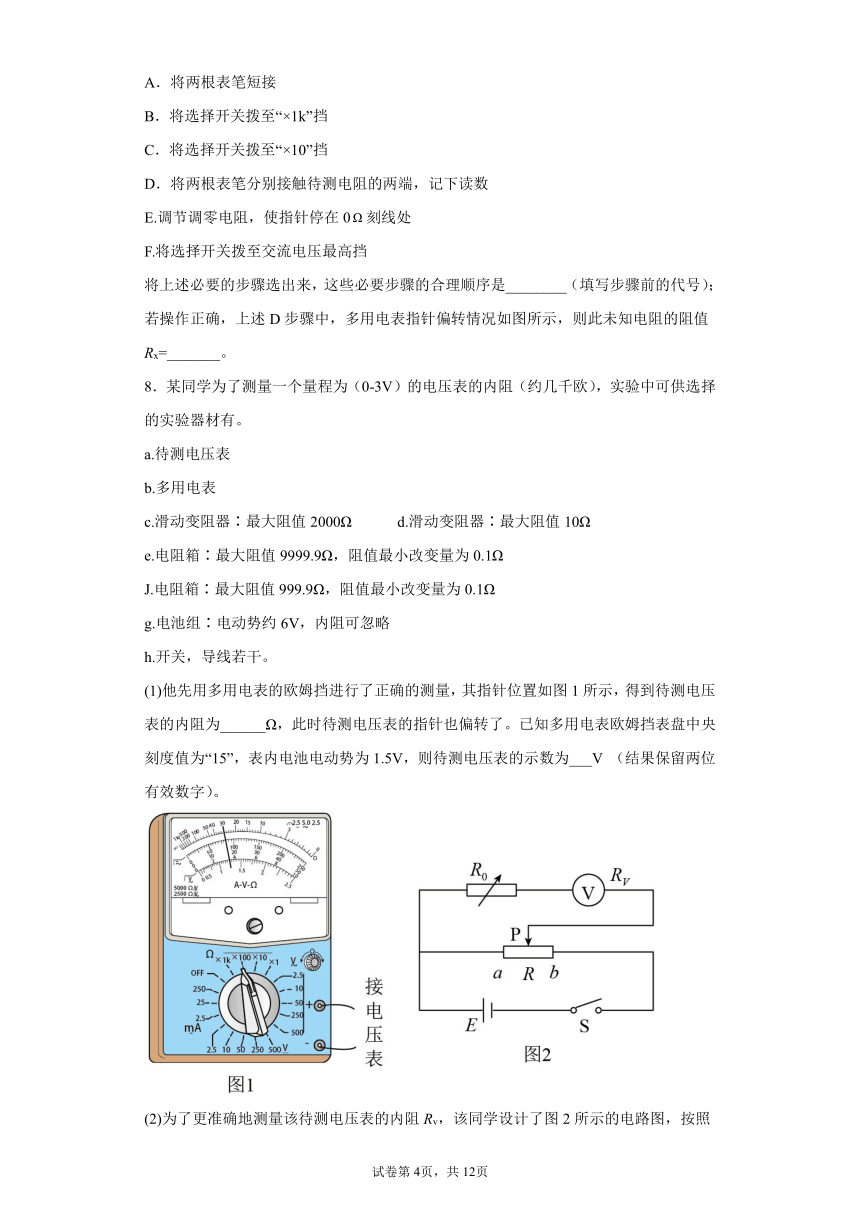

A.将两根表笔短接
B.将选择开关拨至“×1k”挡
C.将选择开关拨至“×10”挡
D.将两根表笔分别接触待测电阻的两端,记下读数
E.调节调零电阻,使指针停在0刻线处
F.将选择开关拨至交流电压最高挡
将上述必要的步骤选出来,这些必要步骤的合理顺序是________(填写步骤前的代号);若操作正确,上述D步骤中,多用电表指针偏转情况如图所示,则此未知电阻的阻值Rx=_______。
8.某同学为了测量一个量程为(0-3V)的电压表的内阻(约几千欧),实验中可供选择的实验器材有。
a.待测电压表
b.多用电表
c.滑动变阻器∶最大阻值2000Ω d.滑动变阻器∶最大阻值10Ω
e.电阻箱∶最大阻值9999.9Ω,阻值最小改变量为0.1Ω
J.电阻箱∶最大阻值999.9Ω,阻值最小改变量为0.1Ω
g.电池组∶电动势约6V,内阻可忽略
h.开关,导线若干。
(1)他先用多用电表的欧姆挡进行了正确的测量,其指针位置如图1所示,得到待测电压表的内阻为______Ω,此时待测电压表的指针也偏转了。已知多用电表欧姆挡表盘中央刻度值为“15”,表内电池电动势为1.5V,则待测电压表的示数为___V (结果保留两位有效数字)。
(2)为了更准确地测量该待测电压表的内阻Rv,该同学设计了图2所示的电路图,按照这位同学设计的实验方法,回答下列问题∶
①要使测量更精确,除了选用电池组、导线、开关和待测电压表外,还应从提供的滑动变阻器中选用______ (选填 “c”或“d”),电阻箱选用_______(填“e”或“f”);
②断开开关S,按图2连接好电路,实验步骤如下∶
A.把滑动变阻器R的滑片P滑到a端;
B.将电阻箱R0的阻值调到零;
C.闭合开关S;
D.移动滑动变阻器R的滑片P的位置,使待测电压表的指针指到3V的位置;
E.保持滑动变阻器R的滑片P位置不变,调节电阻箱R0的阻值使待测电压表指针指到1.5V,读出此时电阻箱R0的阻值,此值为待测电压表内阻Rx的测量值;
F.断开开关S。
(3)用图2电路测得的待测电压表内阻的测量值R测和真实值R真相比,R测_____ R真 (填“>”或“<”)
9.多用电表可以用来测量交流/直流电压、交流/直流电流、电阻阻值、电容器容量、电感量、音频电平、频率、晶体管NPN或PNP电流放大倍数β值等,并且每一种测量都有几个量程,其外形如图所示.
(1)在课外物理活动小组的某次探究实验中,小明同学用多用电表测量一只未知阻值的电阻,按照正确的步骤操作后,测量的结果如图所示。请你读出其阻值大小为_______Ω。为了使测量的结果更准确,小明同学应将选择开关拨到__________(填“×100”或“×1”)挡重新测量。
(2)如图所示是多用电表内部简化的的电路原理图.如果将开关S与不同接点接触,就成为各种功能的电表,已知R3<R4,当S与____ 、_____连接时,多用电表就成了电流表,且前者量程_______;S与____ 、____连接时,多用电表就成了电压表,且前者量程_______;S与_______连接时,多用电表就成了_______表。
10.(1)利用多用电表测某导体的电阻,该同学先用多用电表电阻挡“×100”测量时发现指针向右偏转角度过大,为了减小测量误差,应将选择开关旋转到____________(选填“×1k”或“×10”)的位置,然后将两表笔短接,进行欧姆调零,再用两表笔与导体连接好并读数。
(2)他按正确的实验操作,用多用电表电阻挡测量时指针停在图所示的位置,则此材料电阻的测量值为________Ω。
(3)若该材料的长度为L,直径为D,电阻为R,则该材料电阻率的表达式ρ=________。
11.实验室为了测量阻值约为几百欧姆的电阻的阻值,小勇利用如下的实验器材改装成了一个简易欧姆表。
A.满偏电流为Ig=500 μA、内阻为Rg=1 000 Ω的电流计G
B.内阻可忽略不计的电动势为1.5 V的干电池E
C.可调范围在0~99.99 Ω的电阻箱R1
D.可调范围在0~999.9 Ω的电阻箱R2
E.可调范围在0~100 Ω的滑动变阻器R3
F.可调范围在0~10 00 Ω的滑动变阻器R4
G.开关和导线若干
请回答下列问题:
(1)小勇通过分析可知,该电流计的内阻过大,导致误差较大,因此小勇首先将该电流计G改装成量程为0~3 mA的电流表,则电流计G应____(选填“串联”或“并联”)电阻箱___(选填“R1”或“R2”),且应把电阻箱调至____Ω;
(2)完成操作(1)后,小勇利用改装后的电流表改装成了满足题中要求的欧姆表,使指针位于表盘中央刻度时,对应被测电阻的阻值为500 Ω,请将设计的电路补充完整,并标出相应符号,(_________)
其中A为____(选填“红”或“黑”)表笔;利用该欧姆表测量一未知电阻时,电流计G的读数为200 μA,则该电阻的阻值约为_______Ω。(结果取整数)
12.请读出以下测量仪器的示数,其中游标卡尺读数为_____cm,螺旋测微器读数为_____mm,多用电表挡位为直流电压挡50V时读数为_____V,若用欧姆表×100挡时的读数为_____Ω.
13.某同学测量一个由新材料制成的均匀圆柱体的电阻率ρ。他用刻度尺测得其长度为50.0mm,用螺旋测微器测量其直径如图(a)所示。当他用多用电表粗测该导线的电阻时,发现其阻值较小。为了较精确地测量该导线的电阻,他设计了如图(b)所示的电路原理图。其中定值电阻阻值为R0=5.0Ω,其余可供器材如下:
①电流表(量程:0.6A,内阻约为0.2Ω)
②电压表(量程:3V,内阻约9kΩ)
③滑动变阻器R(最大阻值:20Ω)
④电源:电动势3.0V,内阻可不计
⑤开关、导线若干
试分析下列问题:
(1)由图(a)可读出圆柱体的直径为____mm
(2)在本实验中在闭合开关S前应将滑动变阻器的滑片移至____端(选填“a”或“b”);
(3)在图(d)所示实物图中,已正确连接了部分导线,请根据实验原理图将图(d)所示的实物图连接好。
(______)
(4)实验中将多次测量出来的数据已经描入了如图(e)所示的U-I坐标中,请根据所描的点作出U-I图象;
(______)
求得该圆柱体的电阻R=____Ω(保留两位有效数字),可进一步求得电阻率。
14.(1)有如图所示的甲、乙实验电路,下列说法正确的是________(选择)
A.甲是测量定值电阻的电路,乙是测量电池内电阻的电路
B.甲是测量电池内电阻的电路,乙是测量定值电阻的电路
C.甲、乙都是测量电池内电阻的电路
D.甲、乙都是测量定值电阻的电路
(2)在“练习使用多用电表的使用”的实验中,某同学用多用电表测量某型号白炽灯的灯丝电阻,选择开关及指针位置如图甲、乙所示,则对应的灯泡可能是下列的________(选择)
A .、 B.、 C.、
若该同学接着要测量一只约的定值电阻的阻值,在测量前,他应采取的操作是________
A.先换挡后调零 B.仅换挡不调零 C.不换挡仅调零 D.不换挡不调零
15.某同学要测量一个由均匀新材料制成的圆柱体的电阻率.步骤如下:
(1)用20分度的游标卡尺测量其长度如图甲所示,可知其长度为_____cm;
(2)用螺旋测微器测量其直径如图乙所示,可知其直径为_____mm;
(3)用多用电表的电阻“×1”挡,按正确的操作步骤测此圆柱体的电阻,表盘的示数如图丙,则该电阻的阻值约为_____Ω.
16.重庆某军工企业于2013年1月研制成功一种新材料做成的电阻丝,其电阻稳定性非常优良,几乎不随温度发生改变。工程技术员为了准确测定它的电阻率,进行了如下的测量。
(1)用螺旋测微器测量其直径如图1所示,则d=_____mm;
(2)用20分度的游标卡尺测量其长度如图2所示,则L=_____cm;
(3)用多用电表粗侧其电阻如图3所示,则Rx=_____Ω.
(4)用伏安法测量导线的电阻,并要多次测量求其平均值,供选用的器材有:
电源E(电动势为4V);电压表V(量程为3V,内阻约为2kΩ)
电流表A1(量程为0.5mA,内阻约为1Ω)电流表A2(量程为0.6A,内阻约为10Ω)
滑动变阻器R(最大阻值为20Ω)开关、导线若干.
①根据工程技术人员所设计的电路,电流表应选_____;
②在如图4中将选用的器材连成符合要求的实验电路(不得改动图中已画出的部分连线)_____。
17.(1)某同学用多用电表的欧姆挡测量一电流计G的内阻(约几百欧),当他选择倍率“×100”进行正确测量时,指针偏转情况如图甲中“a”所示,误差很大,为了减小测量误差,他应选择倍率______ (填“×10”或“×1k”),正确操作后得到指针偏转情况如图甲中的“b”所示,则该电流计的内阻为______;
(2)将G改装成多用电表,如图乙所示,用此多用电表测量一阻值未知的电阻,所采用的器材及电路图如图丙所示.测量电阻两端电压时,选择开关K应接______ (填“1”“2”或“3”),电路开关S应______,两表笔并接在电阻两端,且红表笔接______ (填“a”“b”或“c”),记下电阻两端电压值U1;测量通过电阻的电流时,选择开关K应接______ (填“1”“2”或“3”),开关S应______,红表笔接______ (填“a”“b”或“c”),黑表笔接______ (填“a”“b”或“c”),记下通过电阻的电流I1,调节滑动变阻器滑片的位置,重复上述步骤再测出两组数据U2、I2和U3、I3,利用上述三组数据可求出被测电阻的阻值Rx=______。
四、填空题
18.(1)使用多用电表测直流电流时,应把选择开关旋至标有________处,并把多用电表________联到被测电路中;测直流电压时,应把选择开关旋至标有________处,并把多用电表与被测电路________联;测直流电压和电流时,都必须把红表笔接在________处,即电流从________表笔流进。
(2)如图所示的Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置。
①将多用电表选择开关置于“×1”挡,Ⅰ的示数为________Ω,Ⅱ的示数为________Ω。
②将选择开关置于直流“50 V”挡,Ⅰ的示数为________V,Ⅱ的示数为________V,Ⅲ的示数为________V。
③选择开关置于直流“250 V”挡时,Ⅰ的示数为________V,Ⅱ的示数为________V。
