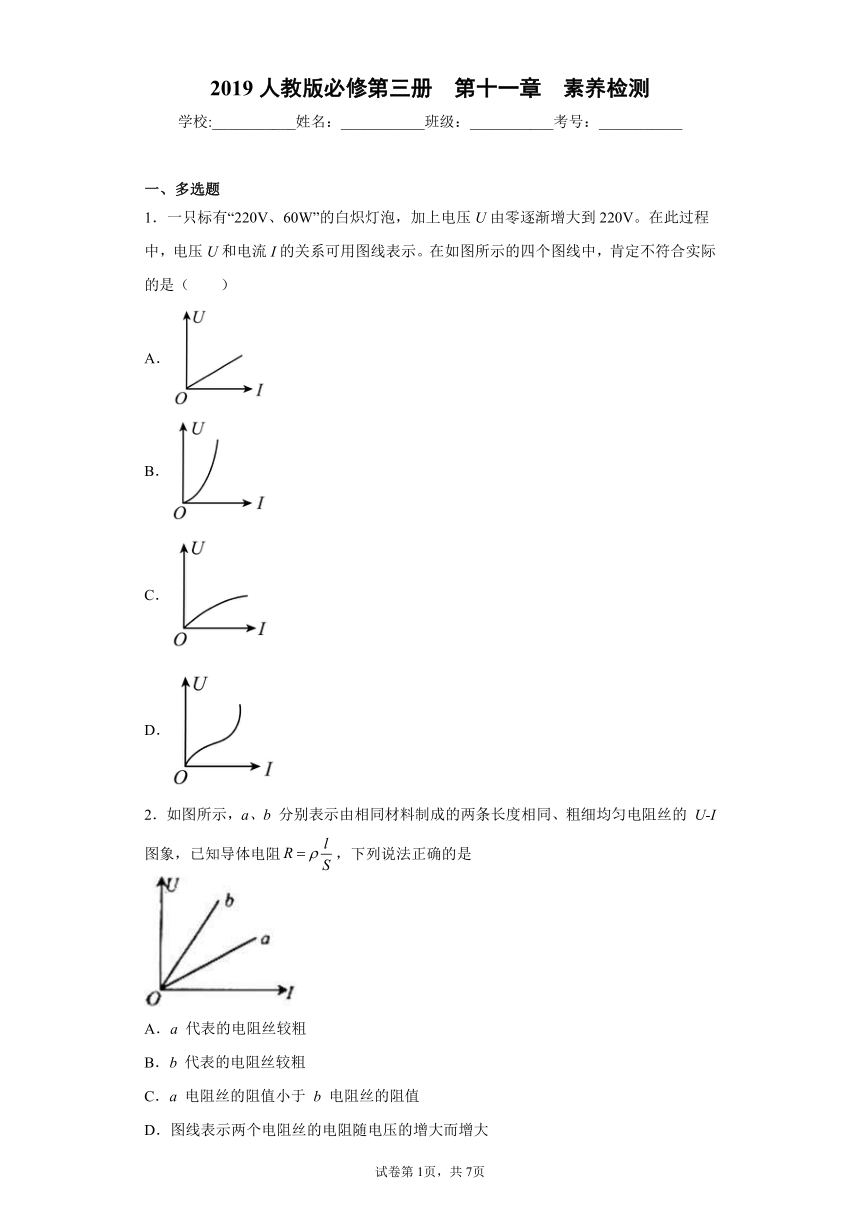

2019人教版必修第三册 第十一章 素养检测
学校:___________姓名：___________班级：___________考号：___________
一、多选题
1．一只标有“220V、60W”的白炽灯泡，加上电压U由零逐渐增大到220V。在此过程中，电压U和电流I的关系可用图线表示。在如图所示的四个图线中，肯定不符合实际的是（　　）
A．
B．
C．
D．
2．如图所示，a、b 分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的 U-I 图象，已知导体电阻，下列说法正确的是
A．a 代表的电阻丝较粗
B．b 代表的电阻丝较粗
C．a 电阻丝的阻值小于 b 电阻丝的阻值
D．图线表示两个电阻丝的电阻随电压的增大而增大

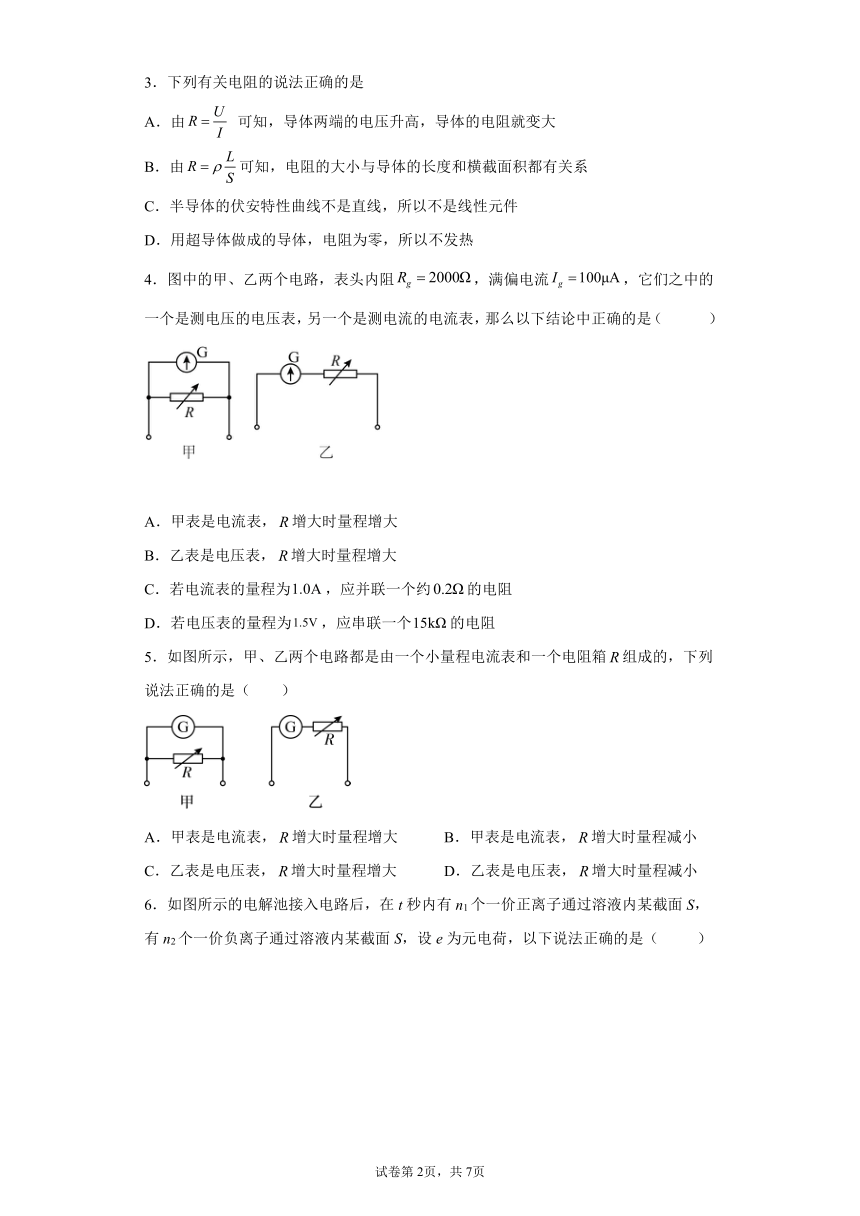

3．下列有关电阻的说法正确的是
A．由 可知，导体两端的电压升高，导体的电阻就变大
B．由可知，电阻的大小与导体的长度和横截面积都有关系
C．半导体的伏安特性曲线不是直线，所以不是线性元件
D．用超导体做成的导体，电阻为零，所以不发热
4．图中的甲、乙两个电路，表头内阻，满偏电流，它们之中的一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（ ）
A．甲表是电流表，增大时量程增大
B．乙表是电压表，增大时量程增大
C．若电流表的量程为，应并联一个约的电阻
D．若电压表的量程为，应串联一个的电阻
5．如图所示，甲、乙两个电路都是由一个小量程电流表和一个电阻箱组成的，下列说法正确的是（　　）
A．甲表是电流表，增大时量程增大 B．甲表是电流表，增大时量程减小
C．乙表是电压表，增大时量程增大 D．乙表是电压表，增大时量程减小

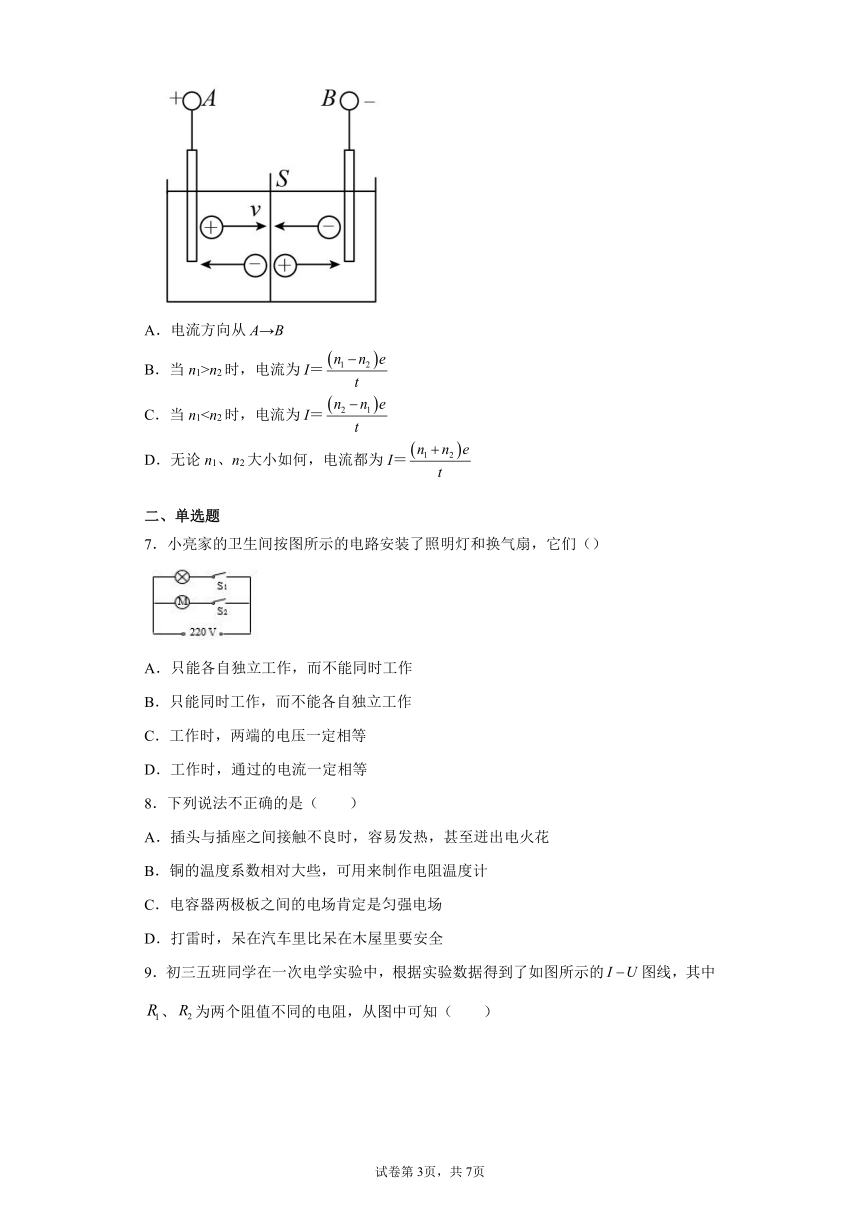

6．如图所示的电解池接入电路后，在t秒内有n1个一价正离子通过溶液内某截面S，有n2个一价负离子通过溶液内某截面S，设e为元电荷，以下说法正确的是（ ）
A．电流方向从A→B
B．当n1>n2时，电流为I＝
C．当n1D．无论n1、n2大小如何，电流都为I＝
二、单选题
7．小亮家的卫生间按图所示的电路安装了照明灯和换气扇，它们（）
A．只能各自独立工作，而不能同时工作
B．只能同时工作，而不能各自独立工作
C．工作时，两端的电压一定相等
D．工作时，通过的电流一定相等
8．下列说法不正确的是（ ）
A．插头与插座之间接触不良时，容易发热，甚至迸出电火花
B．铜的温度系数相对大些，可用来制作电阻温度计
C．电容器两极板之间的电场肯定是匀强电场
D．打雷时，呆在汽车里比呆在木屋里要安全

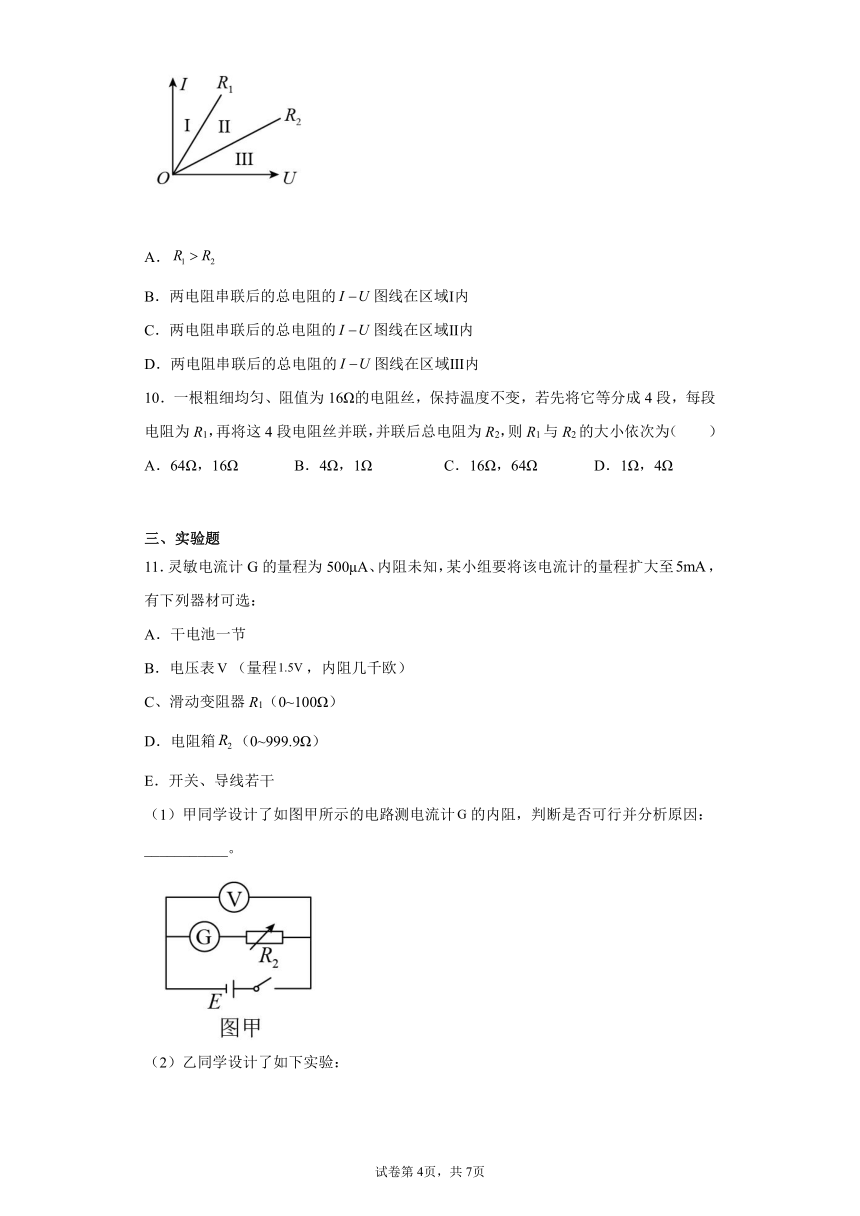

9．初三五班同学在一次电学实验中，根据实验数据得到了如图所示的图线，其中、为两个阻值不同的电阻，从图中可知（　　）
A．
B．两电阻串联后的总电阻的图线在区域Ⅰ内
C．两电阻串联后的总电阻的图线在区域Ⅱ内
D．两电阻串联后的总电阻的图线在区域Ⅲ内
10．一根粗细均匀、阻值为16Ω的电阻丝，保持温度不变，若先将它等分成4段，每段电阻为R1，再将这4段电阻丝并联，并联后总电阻为R2，则R1与R2的大小依次为（　　）
A．64Ω，16Ω B．4Ω，1Ω C．16Ω，64Ω D．1Ω，4Ω
三、实验题
11．灵敏电流计G的量程为500μA、内阻未知，某小组要将该电流计的量程扩大至，有下列器材可选：
A．干电池一节
B．电压表（量程，内阻几千欧）
C、滑动变阻器R1（0~100Ω）
D．电阻箱（0~999.9Ω）
E．开关、导线若干
（1）甲同学设计了如图甲所示的电路测电流计的内阻，判断是否可行并分析原因：___________。
（2）乙同学设计了如下实验：

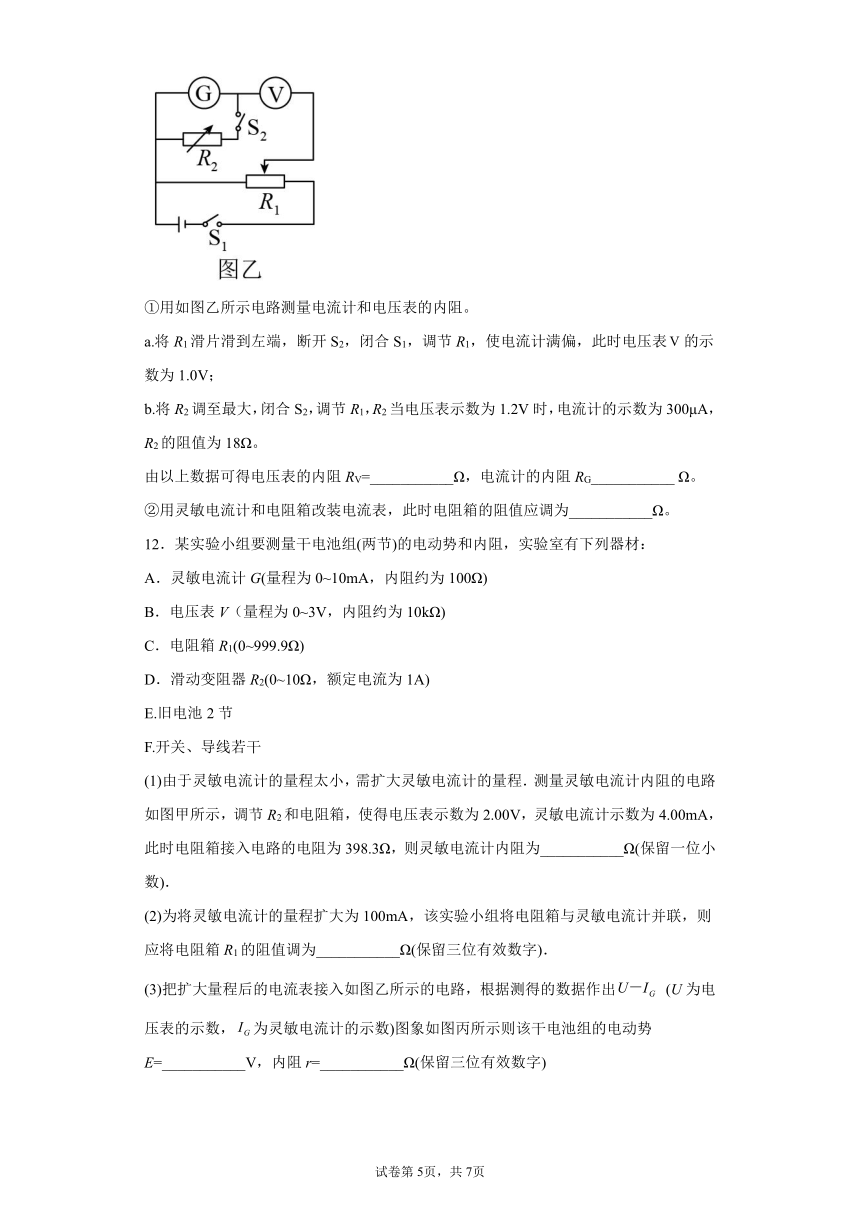

①用如图乙所示电路测量电流计和电压表的内阻。
a.将R1滑片滑到左端，断开S2，闭合S1，调节R1，使电流计满偏，此时电压表的示数为1.0V；
b.将R2调至最大，闭合S2，调节R1，R2当电压表示数为1.2V时，电流计的示数为300μA，R2的阻值为18Ω。
由以上数据可得电压表的内阻RV=___________Ω，电流计的内阻RG___________ Ω。
②用灵敏电流计和电阻箱改装电流表，此时电阻箱的阻值应调为___________Ω。
12．某实验小组要测量干电池组(两节)的电动势和内阻，实验室有下列器材：
A．灵敏电流计G(量程为0~10mA，内阻约为100Ω)
B．电压表V（量程为0~3V，内阻约为10kΩ)
C．电阻箱R1(0~999.9Ω)
D．滑动变阻器R2(0~10Ω，额定电流为1A)
E.旧电池2节
F.开关、导线若干
(1)由于灵敏电流计的量程太小，需扩大灵敏电流计的量程．测量灵敏电流计内阻的电路如图甲所示，调节R2和电阻箱，使得电压表示数为2.00V，灵敏电流计示数为4.00mA，此时电阻箱接入电路的电阻为398.3Ω，则灵敏电流计内阻为___________Ω(保留一位小数)．
(2)为将灵敏电流计的量程扩大为100mA，该实验小组将电阻箱与灵敏电流计并联，则应将电阻箱R1的阻值调为___________Ω(保留三位有效数字)．
(3)把扩大量程后的电流表接入如图乙所示的电路，根据测得的数据作出 (U为电压表的示数，为灵敏电流计的示数)图象如图丙所示则该干电池组的电动势E=___________V，内阻r=___________Ω(保留三位有效数字)
13．图甲是简易多用电表的电路原理图，图中E是电源，、、、、是定值电阻，是可变电阻，表头的满偏电流为、内阻为600 Ω，其表盘如图乙所示，最上一行刻度的正中央刻度值为“15”。图中虚线方框内为换挡开关，A端和B端分别与两表笔相连，该多用电表有5个挡位，分别为：直流电流1 A挡和挡，欧姆“”挡，直流电压2.5 V挡和10 V挡。
（1）若用欧姆“”挡测二极管的反向电阻，则A端所接表笔与二极管的________（填“正”或“负”）极相接触，测得的结果如图乙中a所示，则该二极管的反向电阻为________kΩ。
（2）某次测量时多用电表指针位置如图乙中b所示，若此时B端是与“1”相连的，则多用电表的示数为________；若此时B端是与“4”相连的，则多用电表的示数为________。
（3）根据题中所给的条件可得、的阻值之和为________Ω。
14．某同学在做“测定金属丝的电阻率”的实验时，进行了如下操作：
(1)先用螺旋测微器测量电阻丝的直径d如图甲所示，则金属丝的直径d=___________mm ；
(2)设计如图乙所示电路测金属丝的电阻，根据乙图将丙图中的实物图连接完整_______。
(3)闭合电键前，丙图中的滑动变阻器的滑片应移到最___________(填“左”或“右”)端，闭合电键后移动滑动变阻器，测得多组电压、电流的值，在坐标纸上作出U-I图像如图丁所示，则可求得电阻丝的R=___________Ω(保留2位有效数字)测得金属丝接入电路的长为L，则根据电阻定律可得到电阻丝的电阻率ρ=___________(用R、d、L表示)根据图乙电路测金属丝的电阻，测量结果将比真实值___________(选填“倜大”或“偏小”)
四、解答题
15．如图所示，AB和A′B′是长度均为L＝2 km的两根输电线(1 km电阻值为1 Ω)，若发现在距离A和A′等远的两点C和C′间发生漏电，相当于在两点间连接了一个电阻．接入电压为U＝90 V的电源：当电源接在A、A′间时，测得B、B′间电压为UB＝72 V；当电源接在B、B′间时，测得A、A′间电压为UA＝45 V．由此可知A与C相距多远？
五、填空题
16．一个灵敏电流计的满偏电流Ig = 0.1mA，内阻Rg = 100Ω，要把它改装成一个量程为3V的电压表，则应将电流计_____（选填“串”或“并”）联一个_____Ω的电阻．
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．ACD
【详解】
灯泡的电阻受温度的影响，不同电压下温度不同，其电阻也不同，随温度的升高电阻增大，图像斜率变大。
A．图像与分析不符，故A错误，符合题意；
B．图像与分析相符，故B正确，不符合题意；
C．图像与分析不符，故C错误，符合题意；
D．图像与分析不符，故D错误，符合题意。
故选：ACD。
2．AC
【详解】
C．I-U图象中图象的斜率表示电阻，则由图可知，a电阻丝的阻值小于b电阻丝的阻值，选项C正确；
AB．由可知，长度相同时，电阻越大的电阻丝越细，则可知a代表的电阻丝较粗，b代表的电阻丝较细，选项A正确，B错误；
D．电阻丝的电阻与电压和电流无关，故D错误。
故选AC．
3．BCD
【详解】
A、B项：导体的电阻取决于本身的性质，与导体两端电压无关，故A错误，B正确；
C项：伏安特性曲线为曲线为非线性元件，所以半导体不是线性元件，故C正确；
D项：由于超导体的电阻为零 ，所以电流流过超导体不会发热，故D正确．
4．BC
【详解】
A．由图甲所示可知，电阻与G并联，甲为电流表，分流电阻R增大时，电阻分流减小，量程变小。故A错误；
B．由图乙所示可知，电阻R与G串联，乙为电压表，R增大，电阻分压电压变大，量程变大。故B正确；
C．若电流表的量程为，应并联的电阻约为
选项C正确；
D．若电压表的量程为，应串联的电阻
选项D错误。
故选BC。
5．BC
【详解】
AB．由并联分流规律可得，甲表为电流表，增大R阻值，甲图中满偏时，R所在支路电流减小，则总电流减小，量程减小，故A错误，B正确；
CD．由串联分压规律可得，乙表为电压表，增大R阻值，乙图中满偏时，电路总阻值增大，由欧姆定律可得，总电压增大，量程增大，故C正确，D错误。
故选BC。
6．AD
【详解】
根据题意可以知道，流过溶液截面上的电量：
则电流：
方向与正电荷的定向移动方向相同，故由A到B；故AD正确BC错误．
7．C
【详解】
AB.两电器并联并且都有单独开关控制，则通过电键的控制两灯可以单独工作，也可以同时工作，故选项A、B不符合题意；
C.由并联电路的特点可知工作时两端的电压一定相等，故选项符合题意；
D.由于两电器功率不一定同，根据
可知工作时通过的电流不一定相同，故选项D不符合题意；
8．C
【详解】
试题分析：插头与插座之间接触不良时，容易发热，甚至迸出电火花，选项A正确；铜的温度系数相对大些，可用来制作电阻温度计，选项B正确；只有平行板电容器带电时，两极板会分别带有等量异种电荷，板间产生匀强电场；故C错误．打雷时，呆在汽车里比呆在木屋里要安全，选项D正确；此题选择错误的选项，故选C．
考点：电容器；静电的防止即利用
【名师点睛】此题考查的都是静电部分的简单知识点；关键是多看书，必能结合生活实际来回答问题．
9．D
【详解】
A．从图像中可以看出，相同的电压下，通过的电流小，所以
A错误；
BCD．两个电阻串联后，总电阻等于两个电阻之和，所以相同的电压下，总电流小于任何一个电阻中的电流，即区域在Ⅲ内，BC错误D正确。
故选D。
10．B
【详解】
ABCD．等分成4段，每段电阻为
并联后
解得
故A、C、D错误，B正确。
故选B。
11．不可行 流过电流计的最小电流超过了其量程 2000 182
【详解】
（1）[1]电流计与R2串联接入电路，若R2取最大阻值1000Ω，电流表的量程为1.5V时，可得电流计的最小电流为
故电路不可行，流过电流计的最小电流超过其量程。
（2）①[2][3]第一步为电压表和电流计串联的电路，由部分电路的欧姆定律有
可得
Ω=2000Ω
第二步为RG与R2并联，整体在与RV串联，由部分电路欧姆定律可得
带入数据得
RG=180Ω
②[4]电流计改装成电流表需要领用并联分流，有
解得
R=20Ω
则电阻箱调为20Ω。
12．101.7 11.3
【分析】
（1）根据题意应用欧姆定律可以求出电流表内阻．
（2）把灵敏电流计改装成电流表需要并联分流电阻，应用并联电路特点与欧姆定律求出并联电阻阻值．
（3）由闭合电路欧姆定律确定出的关系式，结合图象求得E，r．
【详解】
（1）[1]灵敏电流计内阻：
Ω
（2）[2]灵敏电流计满偏电流为10mA，把它改装成100mA的电流表，电流表量程扩大了10倍，并联电阻分流为90mA，为电流计的9倍，由并联电路特点可知，并联电阻阻值：
Ω
（3）[3][4]电流表示数：，由图示电路图可知，电源电动势：
整理得：
由图示图象可知，电源电动势
E=2.91V
改装后的电流表内阻
图象斜率
电源内阻
r≈11.0Ω
【点睛】
本题关键是明确实验的原理，明确各个部分联接关系，由部分电路欧姆定律与全电路欧姆定律分析求解，对于图象类问题要写出表达式进行分析．
13．负 7.0 0.30A 0.75V 400
【详解】
（1）[1]．若测二极管的反向电阻，则电流从二极管的负极流入；又欧姆表的电流从A端流出，故A端与二极管的负极相接触；
[2]．根据刻度盘，得出示数为7.0，又选用了×1kΩ挡，故二极管的反向电阻为7.0kΩ；
（2）[3]．若此时B端是与“1”相连的，则此时是大量程电流表，为直流1A档，故此时每小格表示0.02A，读数为0.30A；
[4]．若此时B端是与“4”相连的，则此时为小量程的电压表，为直流电压2.5V档，故此时每小格表示0.05V，读数为0.75V；
（3）[5]．由电路特点，接2时为500μA档，则
即
（500-200）×10-6×（R1+R2）=200×10-6×600
整理得
R1+R2=400Ω
14．0.855 见解析 左 50 小
【分析】
本题考查“测定金属丝的电阻率”的实验。
【详解】
（1）由图示螺旋测微器可知，固定刻度示数为0.5mm，
可动刻度示数为35.5×0.01mm=0.355mm
螺旋测微器示数为0.5mm+0.355mm=0.855mm
（2）如图所示
（3）闭合电键前，丙图中的滑动变阻器的滑片应移到最左端，以保证滑动变阻器接入电路的电阻最大，以保护电路原件；由图乙求得金属丝的电阻；金属丝的电阻率；由于安培表外接，因此测得的电阻偏小。
15．LAC＝0.4 km
【详解】
根据题意，将电路变成图甲所示电路，其中R1=R1′，R2=R2′，当AA′接90V，BB′电压为72V，如图乙所示（电压表内阻太大，R2和R′2的作用忽略，丙图同理）此时R1、R1′、R串联，
∵在串联电路中电阻和电压成正比，
∴R1：R：R1′=9V：72V：9V=1：8：1---------------①
同理，当BB′接90V，AA′电压为45V，如图丙所示，此时R2、R2′、R串联，
∵在串联电路中电阻和电压成正比，
∴R2：R：R2′=22.5V：45V：22.5V=1：2：1=4：8：4---②
联立①②可得：
R1：R2=1：4
由题意，
RAB=2km×=2Ω=R1+R2
∴R1=0.4Ω，R2=1.6Ω
AC相距
s==0.4km．
【点睛】
本题考查了串联电路的电阻、电流特点和欧姆定律的应用；解决本题的关键：一是明白电压表测得是漏电电阻两端的电压，二是知道电路相当于三个串联．
16．串联 29900
【详解】
把电流表改装成的电压表需要串联分压电阻，串联电阻阻值为：
；
点睛：本题考查了电压表的改装与电压表读数，知道电压表改装原理是解题的前提与关键，应用串联电路特点与欧姆定律即可解题．
