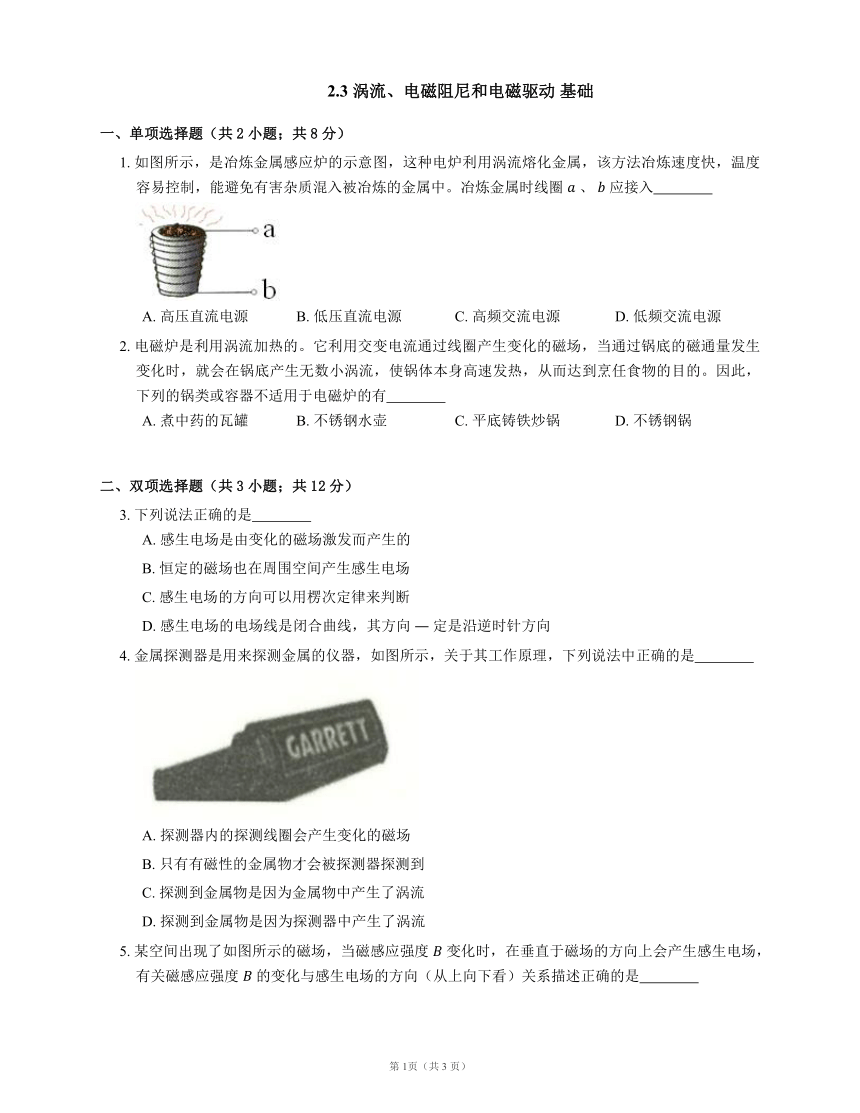

2.3 涡流、电磁阻尼和电磁驱动 基础（word版含答案）

2.3 涡流、电磁阻尼和电磁驱动 基础
一、单项选择题（共2小题；共8分）
1. 如图所示，是冶炼金属感应炉的示意图，这种电炉利用涡流熔化金属，该方法冶炼速度快，温度容易控制，能避免有害杂质混入被冶炼的金属中。冶炼金属时线圈 、 应接入
A. 高压直流电源 B. 低压直流电源 C. 高频交流电源 D. 低频交流电源
2. 电磁炉是利用涡流加热的。它利用交变电流通过线圈产生变化的磁场，当通过锅底的磁通量发生变化时，就会在锅底产生无数小涡流，使锅体本身高速发热，从而达到烹任食物的目的。因此，下列的锅类或容器不适用于电磁炉的有
A. 煮中药的瓦罐 B. 不锈钢水壶 C. 平底铸铁炒锅 D. 不锈钢锅
二、双项选择题（共3小题；共12分）
3. 下列说法正确的是
A. 感生电场是由变化的磁场激发而产生的
B. 恒定的磁场也在周围空间产生感生电场
C. 感生电场的方向可以用楞次定律来判断
D. 感生电场的电场线是闭合曲线，其方向 定是沿逆时针方向
4. 金属探测器是用来探测金属的仪器，如图所示，关于其工作原理，下列说法中正确的是
A. 探测器内的探测线圈会产生变化的磁场
B. 只有有磁性的金属物才会被探测器探测到
C. 探测到金属物是因为金属物中产生了涡流
D. 探测到金属物是因为探测器中产生了涡流
5. 某空间出现了如图所示的磁场，当磁感应强度 变化时，在垂直于磁场的方向上会产生感生电场，有关磁感应强度 的变化与感生电场的方向（从上向下看）关系描述正确的是
A. 当磁感应强度均匀增大时，感生电场的电场线应为顺时针方向
B. 当磁感应强度均匀增大时，感生电场的电场线应为逆时针方向
C. 当磁感应强度均匀减小时，感生电场的电场线应为顺时针方向
D. 当磁感应强度均匀减小时，感生电场的电场线应为逆时针方向
三、多项选择题（共2小题；共8分）
6. 下列哪些仪器是利用涡流工作的
A. 电磁炉 B. 微波炉 C. 金属探测器 D. 真空冶炼炉
7. 如图所示，线圈 在磁场区域 中，下列哪种情况下线圈中有感应电流产生
A. 把线圈变成圆形（周长不变） B. 使线圈在磁场中加速平移
C. 使磁场增强或减弱 D. 使线圈以过 的直线为轴旋转
答案
第一部分
1. C
2. A
第二部分
3. A， C
4. A， C
【解析】金属探测器利用涡流探测金属物品的原理是：探测器内的探测线圈中有交变电流，产生交变磁场，金属物品在交变磁场中会产生感应电流（涡流），而金属物品中感应电流产生的交变磁场会在探测线圈中产生感应电流，引起线圈中电流发生变化，从而探测到金属物品，选项A、C正确，B、D错误。
5. A， D
【解析】由图示可知，穿过线圈的磁场方向向上；
当磁感应强度增大时，穿过线圈的磁通量增大，由楞次定律可知，从上向下看，线圈中感应电流沿顺时针方向，故A正确，B错误；
当磁感应强度减小时，穿过线圈的磁通量减小，由楞次定律可知，从上向下看，线圈中感应电流沿逆时针方向，故C错误，D正确。
第三部分
6. A， C， D
7. A， C， D
【解析】选项 A 中，线圈的面积变化，磁通量变化，选项 A 正确；
选项 B 中，无论线圈在磁场中匀速还是加速平移，磁通量都不变，选项 B 错误；
选项 C、D 中，线圈中的磁通量发生变化，选项 C、D 正确。
第1页（共1 页）
