人教版九年级物理
第十八章 电功率
单元测试训练卷
一、选择题(本题共10小题，每小题2分，共20分)
1．把标有“220 V　40 W”和“220 V　15 W”的甲、乙两盏灯串联接在220 V电压下，则下面分析正确的是(　　)
A．两盏灯的总功率等于55 W
B．两盏灯的总功率小于15 W
C．甲灯的实际功率大于乙灯的实际功率
D．乙灯的实际电压小于甲灯的实际电压
2．下列关于电功、电功率的一些说法中正确的是( )
A．通过用电器的电流做功越多，则用电器功率就越大
B．用电器消耗的电功率越小，则电流做的功就越少
C．千瓦和千瓦时都是电功率的单位
D．对某一用电器而言，消耗的实际功率是由实际电压决定的
3．关于电功,下列说法中正确的是 (　　)
A． 电流做的功多,一定是用电器的通电时间较长,
B． 电流做的功多,一定是通过用电器的电流较大
C． 电流做的功多,一定是用电器两端的电压较高
D． 电流做的功多,用电器消耗的电能一定多
4．下图是电阻甲和乙的U-I图象,下列说法正确的是(　　)
A．甲的电阻值保持10 Ω不变
B．乙的电阻值保持20 Ω不变
C．甲、乙并联在电路中,当电源电压为2 V时,电路总电流为0．3 A
D．甲、乙串联在电路中,当电路电流为0．2 A时,甲的功率为0．6 W
5．灯泡L1标有“9 V　6 W”的字样，灯泡L2标有“6 V　3 W”的字样，如果把它们串联在12 V的同一个电路中，两灯相比较，则发光稍亮一些的是(灯丝电阻不受温度影响)( )
A．灯泡L1 B．两灯的亮度一样
C．灯泡L2 D．无法判断

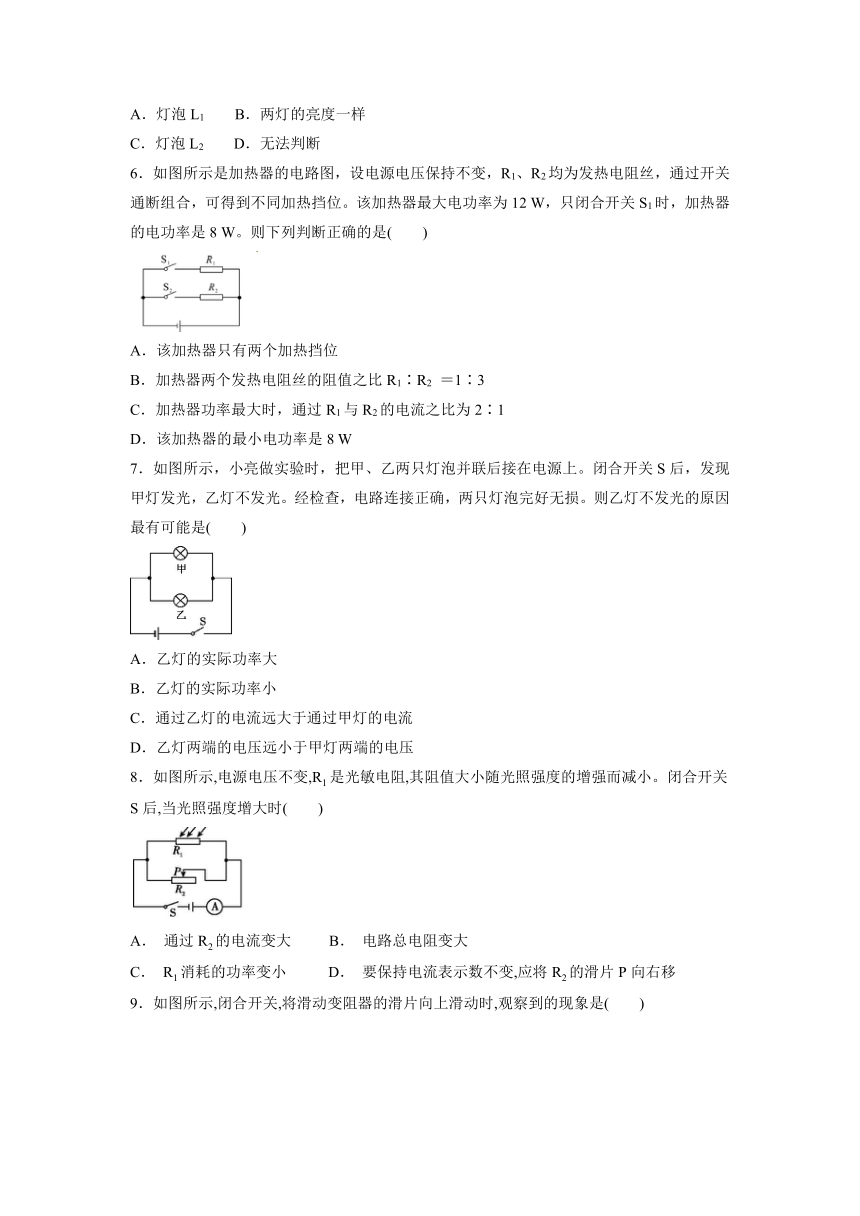

6．如图所示是加热器的电路图，设电源电压保持不变，R1、R2均为发热电阻丝，通过开关通断组合，可得到不同加热挡位。该加热器最大电功率为12 W，只闭合开关S1时，加热器的电功率是8 W。则下列判断正确的是( )
A．该加热器只有两个加热挡位
B．加热器两个发热电阻丝的阻值之比R1∶R2 ＝1∶3
C．加热器功率最大时，通过R1与R2的电流之比为2∶1
D．该加热器的最小电功率是8 W
7．如图所示，小亮做实验时，把甲、乙两只灯泡并联后接在电源上。闭合开关S后，发现甲灯发光，乙灯不发光。经检查，电路连接正确，两只灯泡完好无损。则乙灯不发光的原因最有可能是(　　)
A．乙灯的实际功率大
B．乙灯的实际功率小
C．通过乙灯的电流远大于通过甲灯的电流
D．乙灯两端的电压远小于甲灯两端的电压
8．如图所示,电源电压不变,R1是光敏电阻,其阻值大小随光照强度的增强而减小。闭合开关S后,当光照强度增大时(　　)

A． 通过R2的电流变大 B． 电路总电阻变大
C． R1消耗的功率变小 D． 要保持电流表示数不变,应将R2的滑片P向右移

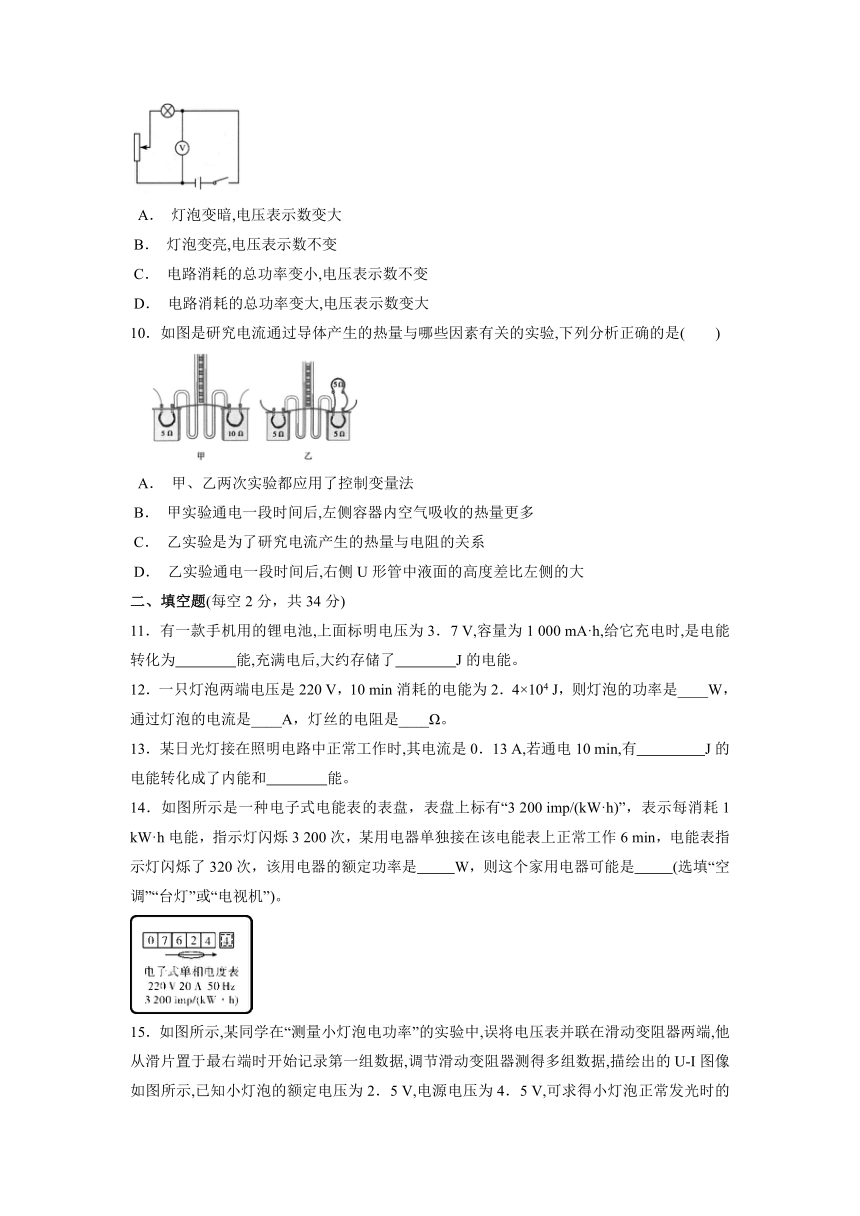

9．如图所示,闭合开关,将滑动变阻器的滑片向上滑动时,观察到的现象是(　　)

A． 灯泡变暗,电压表示数变大
B． 灯泡变亮,电压表示数不变
C． 电路消耗的总功率变小,电压表示数不变
D． 电路消耗的总功率变大,电压表示数变大
10．如图是研究电流通过导体产生的热量与哪些因素有关的实验,下列分析正确的是(　　)

A． 甲、乙两次实验都应用了控制变量法
B． 甲实验通电一段时间后,左侧容器内空气吸收的热量更多
C． 乙实验是为了研究电流产生的热量与电阻的关系
D． 乙实验通电一段时间后,右侧U形管中液面的高度差比左侧的大
二、填空题(每空2分，共34分)
11．有一款手机用的锂电池,上面标明电压为3．7 V,容量为1 000 mA·h,给它充电时,是电能转化为　　　　能,充满电后,大约存储了　　　　J的电能。
12．一只灯泡两端电压是220 V，10 min消耗的电能为2．4×104 J，则灯泡的功率是____W，通过灯泡的电流是____A，灯丝的电阻是____Ω。
13．某日光灯接在照明电路中正常工作时,其电流是0．13 A,若通电10 min,有　　　　 J的电能转化成了内能和　　　　能。
14．如图所示是一种电子式电能表的表盘，表盘上标有“3 200 imp/(kW·h)”，表示每消耗1 kW·h电能，指示灯闪烁3 200次，某用电器单独接在该电能表上正常工作6 min，电能表指示灯闪烁了320次，该用电器的额定功率是 W，则这个家用电器可能是 (选填“空调”“台灯”或“电视机”)。

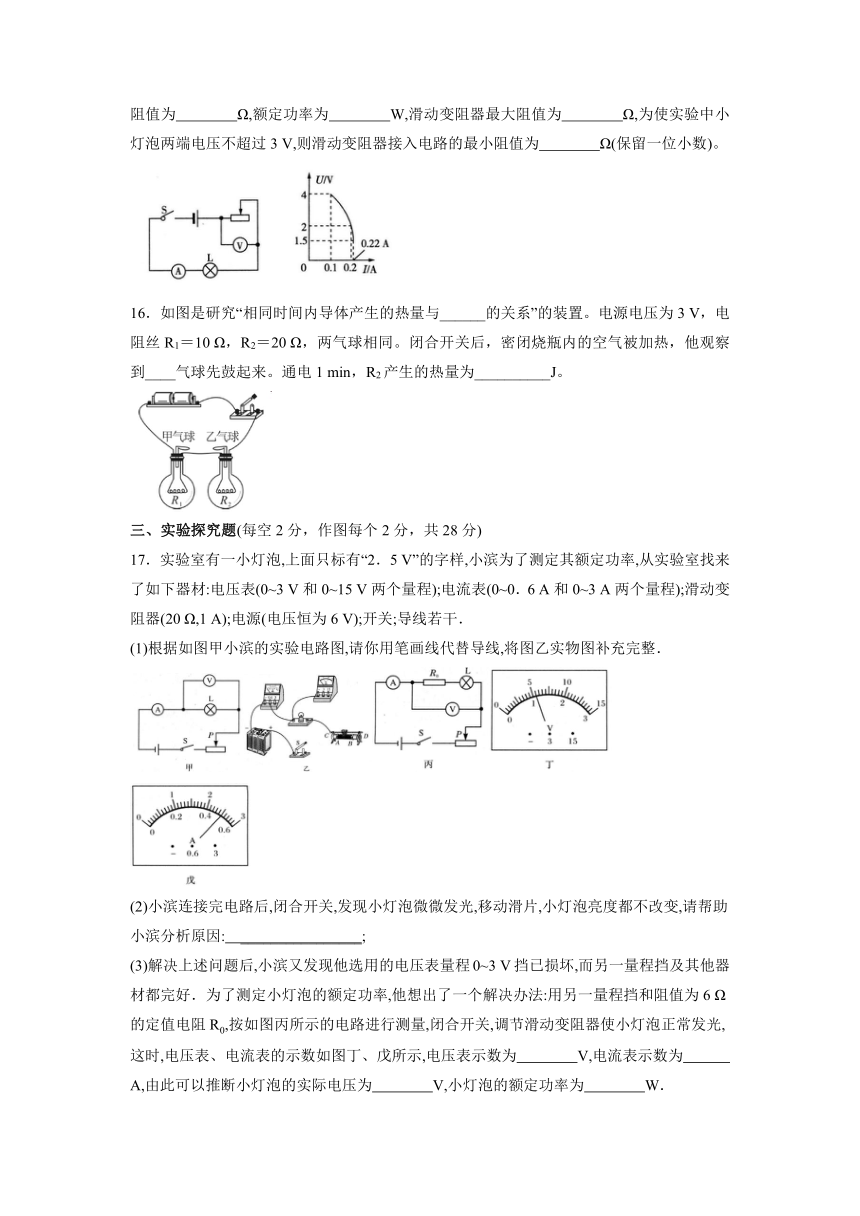

15．如图所示,某同学在“测量小灯泡电功率”的实验中,误将电压表并联在滑动变阻器两端,他从滑片置于最右端时开始记录第一组数据,调节滑动变阻器测得多组数据,描绘出的U-I图像如图所示,已知小灯泡的额定电压为2．5 V,电源电压为4．5 V,可求得小灯泡正常发光时的阻值为　　　　Ω,额定功率为　　　　W,滑动变阻器最大阻值为　　　　Ω,为使实验中小灯泡两端电压不超过3 V,则滑动变阻器接入电路的最小阻值为　　　　Ω(保留一位小数)。

16．如图是研究“相同时间内导体产生的热量与______的关系”的装置。电源电压为3 V，电阻丝R1＝10 Ω，R2＝20 Ω，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到____气球先鼓起来。通电1 min，R2产生的热量为__________J。
三、实验探究题(每空2分，作图每个2分，共28分)
17．实验室有一小灯泡,上面只标有“2．5 V”的字样,小滨为了测定其额定功率,从实验室找来了如下器材:电压表(0~3 V和0~15 V两个量程);电流表(0~0．6 A和0~3 A两个量程);滑动变阻器(20 Ω,1 A);电源(电压恒为6 V);开关;导线若干．
(1)根据如图甲小滨的实验电路图,请你用笔画线代替导线,将图乙实物图补充完整．

(2)小滨连接完电路后,闭合开关,发现小灯泡微微发光,移动滑片,小灯泡亮度都不改变,请帮助小滨分析原因:　________________;
(3)解决上述问题后,小滨又发现他选用的电压表量程0~3 V挡已损坏,而另一量程挡及其他器材都完好．为了测定小灯泡的额定功率,他想出了一个解决办法:用另一量程挡和阻值为6 Ω的定值电阻R0,按如图丙所示的电路进行测量,闭合开关,调节滑动变阻器使小灯泡正常发光,这时,电压表、电流表的示数如图丁、戊所示,电压表示数为　　　　V,电流表示数为　　　　A,由此可以推断小灯泡的实际电压为　　　　V,小灯泡的额定功率为　　　　W．
18．．某实验小组的同学用下图所示器材测量小灯泡的电功率。已知电源电压恒为6 V不变,待测灯泡的额定电压为3．8 V,功率估计在1．1 W左右。
甲 乙 丙
(1)请在图甲中用笔画线代替导线,使其成为完整的实验电路。
(2)请根据实物图在虚线框内画出对应电路图。
(3)连接电路时,开关应该　　　　　。
(4)闭合开关前,滑动变阻器滑片P应该位于　　　(选填“A”或“B”)端。
(5)闭合开关,同学们发现,电流表没有示数,灯泡不亮,电压表示数接近电源电压,此时电路故障为　　　　　　　　　　。
(6)故障排除后,闭合开关,调节滑动变阻器滑片P,使灯泡正常发光,此时电流表示数如图乙所示为　　　A,则待测灯泡的额定功率为　　　W。
(7)若实验器材中电压表0~15 V量程被损坏,利用上图器材怎样测定待测灯泡的额定功率 写出简要步骤　　　　　　。
四、综合应用题(本题共2小题，第19小题6分，第20小题12分，共18分)
19． 小璇春节回老家过年，爸爸开的是新买的混合动力汽车。混合动力汽车是一种新型汽车，它有两种动力系统。汽车加速：汽油机提供的动力不足时，蓄电池的电能转化为动能，使汽车加速更快；汽车减速：汽车动能转化为电能，由蓄电池贮存起来，减少能量的浪费。两种动力系统也可以独立工作，只有汽油机工作时，与一般的汽车相同；只使用电力时，由电动机提供动力。如表是小璇家的混合动力汽车蓄电池的铭牌，其中电池容量是蓄电池贮存的最大电能。求：
电池容量 44 kW·h
输入电压 220 V
输入电流 20 A
输出电压 150 V
(1)在家庭电路中使放电完毕的蓄电池充满电要多长时间？
(2)若仅由汽油机提供动力，假设一箱汽油完全燃烧放出的热量的24%与蓄电池储存的能量相当，汽车一箱油是多少升？(汽油的热值为3．0×107 J/L)
20． 小明家电热水器铭牌标识为“220 V　1 000 W”。由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220 V的家庭电路中工作5 min，发现电能表指示灯闪烁了242次，电能表规格如图所示。问：
(1)小明测得该电热水器的实际电功率是多少？
(2)该电热水器氧化电热丝的实际电阻值是多少？
(3)为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝，则并联的这段电热丝的电阻值为多少？
参考答案
一、选择题
1-5BDDCA 6-10CBDCA
二、填空题
11．化学　13 320
12．40 0．1 1210
13．17160 光
14．1 000 空调
15．12．5　0．5　40　6．8
16．电阻 乙 12
三、实验探究题
17．(1)实物电路图如图答所示:

(2)滑动变阻器同时接下面两个接线柱
(3)5．5 0．5 2．5 1．25
18．(1)如图所示
　(2)如图所示
(3)断开　
(4)B　
(5)小灯泡断路　
(6)0．30　1．14　
(7)把电压表和变阻器并联,移动滑片使电压表示数等于2．2 V,读出电流表示数
四、综合应用题
19． 解：(1)根据题意可知，蓄电池贮存的最大电能：W＝44 kW·h＝44×3．6×106 J＝1．584×108 J。
由W＝UIt得充电时间t＝＝＝3．6×104s。
(2)根据题意有W＝Q放η，所以汽油完全燃烧放出的热量：Q放＝＝＝6．6×108 J
由Q放＝qV得汽油的体积V＝＝＝22 L。
20． 解：(1)3 000 imp/(kW·h)表示每消耗1 kW·h的电能，指示灯闪烁3 000次，所以，电能表指示灯闪烁了242次消耗的电能：W＝ kW·h＝×3．6×106 J＝2．904×105 J，该电热水器的实际电功率：P实＝＝＝968 W。　
(2)由P＝UI＝可得，该电热水器氧化电热丝的实际电阻值：R实＝＝＝50 Ω。　
(3)电热水器铭牌标识的功率对应的电阻：R＝＝＝48．4 Ω，为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝R′，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，＝＋，即＝＋，解得：R′＝1 512．5 Ω。
