第十八章 电功率 单元测试训练卷 2021-2022学年人教版九年级物理（word版含答案）

人教版九年级物理
第十八章 电功率
单元测试训练卷
一、选择题(本题共12小题，每小题3分，共30分)
1．以下是同学们对“电能”的讨论,其中不正确的是 (　　)
A. 电流做功的过程就是电能转化为其他形式能的过程
B. 电能表是用来计量用电器在一段时间内消耗电能的仪表
C. 电能的国际单位是“焦耳”
D. 1 kW·h=1 J
2．一只电阻两端的电压由3 V增大到4 V时，通过该电阻的电流增加了0.25 A，则该电阻的电功率增加了(　　)
A. 0.25 W B. 1.75 W
C. 0.75 W D. 1 W
3．题图中“＋”、“－”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是(　　)
A. B C D
4．如图所示是常见的四种家用电器，正常工作时的功率最接近1 000 W的是( )
A．电风扇 B．电饭煲　 C．台灯　 D．笔记本电脑
5．如图所示的两个电流表均为学校实验室里常用的电流表,闭合开关后,两电流表的指针都正常偏转且偏转角度相同.此时灯L1和L2的所消耗的电功率P1和P2的比值为(　　)

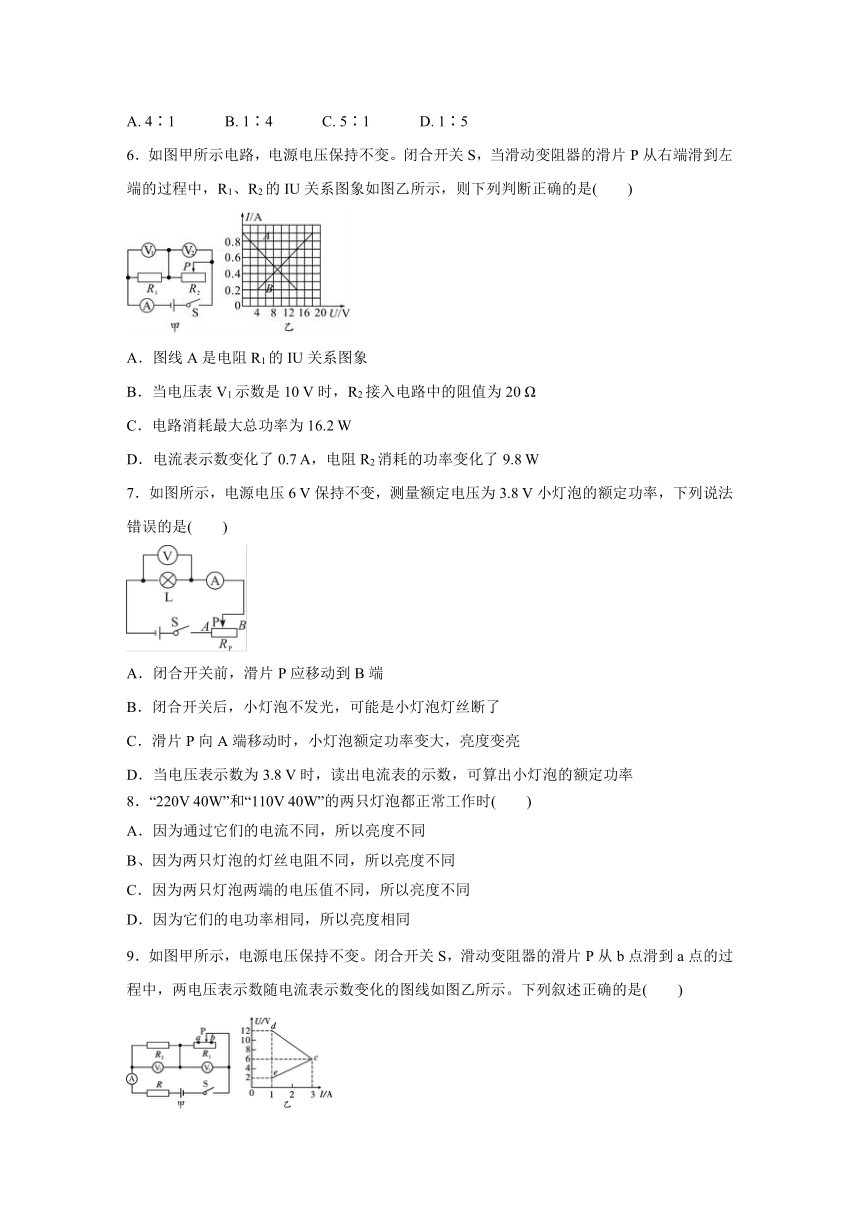

A. 4∶1 B. 1∶4 C. 5∶1 D. 1∶5
6．如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的IU关系图象如图乙所示，则下列判断正确的是( )
A．图线A是电阻R1的IU关系图象
B．当电压表V1示数是10 V时，R2接入电路中的阻值为20 Ω
C．电路消耗最大总功率为16.2 W
D．电流表示数变化了0.7 A，电阻R2消耗的功率变化了9.8 W
7．如图所示，电源电压6 V保持不变，测量额定电压为3.8 V小灯泡的额定功率，下列说法错误的是( )
A．闭合开关前，滑片P应移动到B端
B．闭合开关后，小灯泡不发光，可能是小灯泡灯丝断了
C．滑片P向A端移动时，小灯泡额定功率变大，亮度变亮
D．当电压表示数为3.8 V时，读出电流表的示数，可算出小灯泡的额定功率
8．“220V 40W”和“110V 40W”的两只灯泡都正常工作时( )
A．因为通过它们的电流不同，所以亮度不同
B、因为两只灯泡的灯丝电阻不同，所以亮度不同
C．因为两只灯泡两端的电压值不同，所以亮度不同
D．因为它们的电功率相同，所以亮度相同
9．如图甲所示，电源电压保持不变。闭合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示。下列叙述正确的是( )

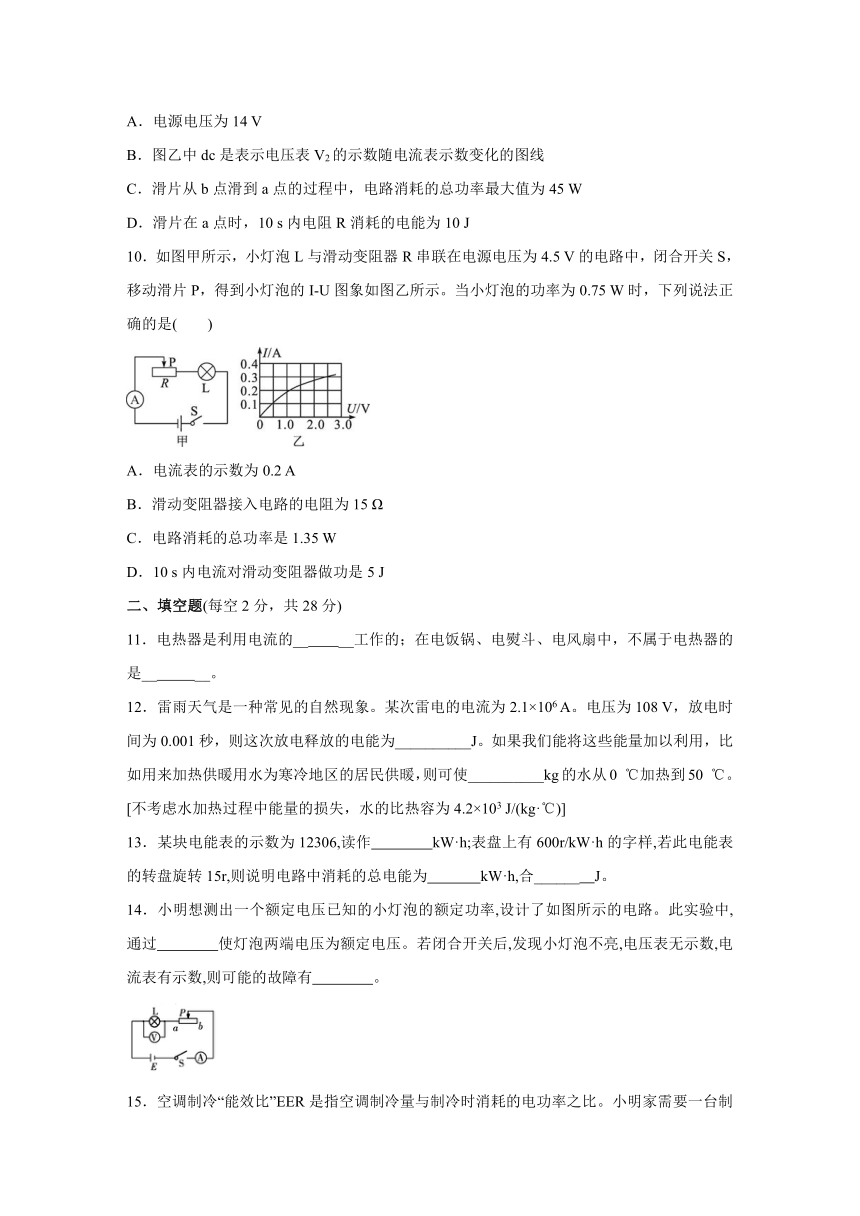

A．电源电压为14 V
B．图乙中dc是表示电压表V2的示数随电流表示数变化的图线
C．滑片从b点滑到a点的过程中，电路消耗的总功率最大值为45 W
D．滑片在a点时，10 s内电阻R消耗的电能为10 J
10．如图甲所示，小灯泡L与滑动变阻器R串联在电源电压为4.5 V的电路中，闭合开关S，移动滑片P，得到小灯泡的I U图象如图乙所示。当小灯泡的功率为0.75 W时，下列说法正确的是( )
A．电流表的示数为0.2 A
B．滑动变阻器接入电路的电阻为15 Ω
C．电路消耗的总功率是1.35 W
D．10 s内电流对滑动变阻器做功是5 J
二、填空题(每空2分，共28分)
11．电热器是利用电流的__ __工作的；在电饭锅、电熨斗、电风扇中，不属于电热器的是__ __。
12．雷雨天气是一种常见的自然现象。某次雷电的电流为2.1×106 A。电压为108 V，放电时间为0.001秒，则这次放电释放的电能为__________J。如果我们能将这些能量加以利用，比如用来加热供暖用水为寒冷地区的居民供暖，则可使__________kg的水从0 ℃加热到50 ℃。[不考虑水加热过程中能量的损失，水的比热容为4.2×103 J/(kg·℃)]
13．某块电能表的示数为12306,读作　　　　kW·h;表盘上有 600r/kW·h 的字样,若此电能表的转盘旋转15r,则说明电路中消耗的总电能为　 　kW·h,合______　J。
14．小明想测出一个额定电压已知的小灯泡的额定功率,设计了如图所示的电路。此实验中,通过　　　　使灯泡两端电压为额定电压。若闭合开关后,发现小灯泡不亮,电压表无示数,电流表有示数,则可能的故障有　　　　。

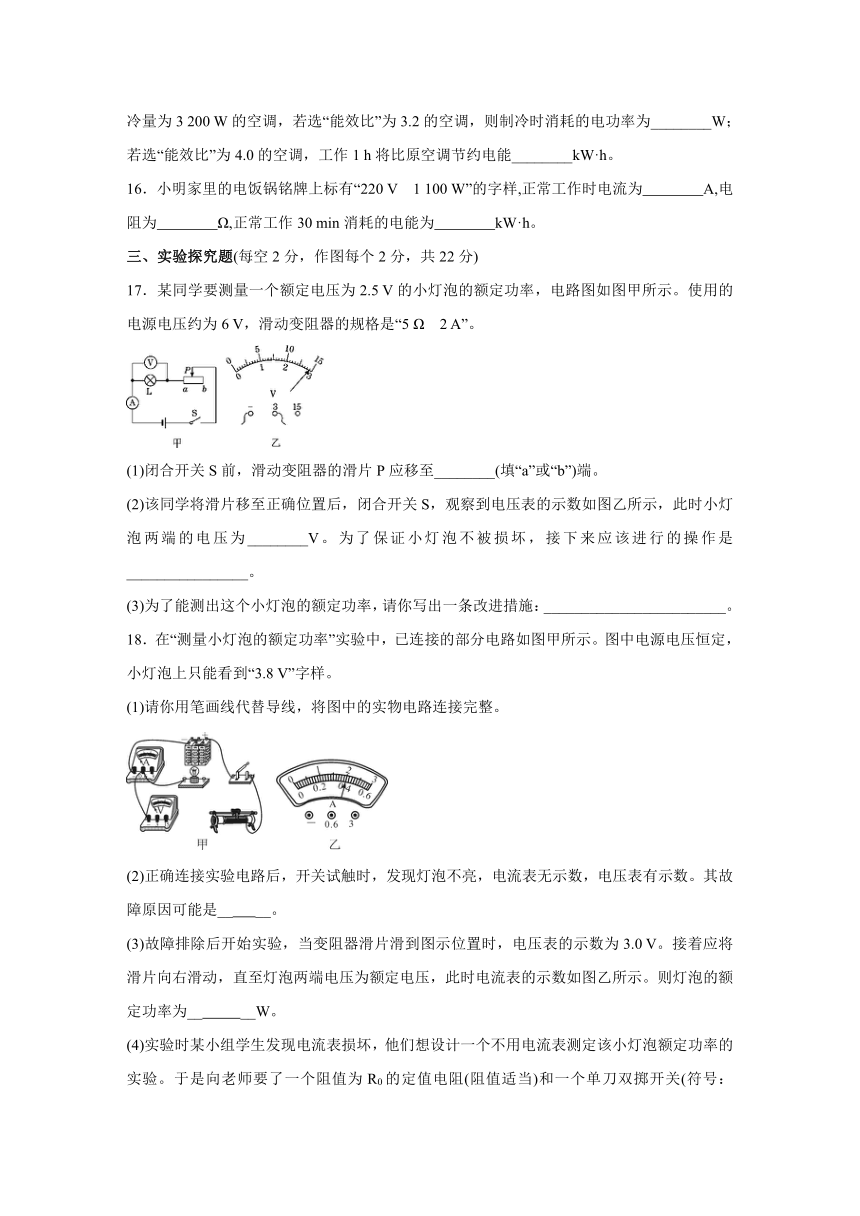

15．空调制冷“能效比”EER是指空调制冷量与制冷时消耗的电功率之比。小明家需要一台制冷量为3 200 W的空调，若选“能效比”为3.2的空调，则制冷时消耗的电功率为________W；若选“能效比”为4.0的空调，工作1 h将比原空调节约电能________kW·h。
16．小明家里的电饭锅铭牌上标有“220 V　1 100 W”的字样,正常工作时电流为　　　　A,电阻为　　　　Ω,正常工作30 min消耗的电能为　　　　kW·h。
三、实验探究题(每空2分，作图每个2分，共22分)
17．某同学要测量一个额定电压为2.5 V的小灯泡的额定功率，电路图如图甲所示。使用的电源电压约为6 V，滑动变阻器的规格是“5 Ω　2 A”。
(1)闭合开关S前，滑动变阻器的滑片P应移至________(填“a”或“b”)端。
(2)该同学将滑片移至正确位置后，闭合开关S，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为________V。为了保证小灯泡不被损坏，接下来应该进行的操作是________________。
(3)为了能测出这个小灯泡的额定功率，请你写出一条改进措施：________________________。
18．在“测量小灯泡的额定功率”实验中，已连接的部分电路如图甲所示。图中电源电压恒定，小灯泡上只能看到“3.8 V”字样。
(1)请你用笔画线代替导线，将图中的实物电路连接完整。
　　　
(2)正确连接实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表有示数。其故障原因可能是__ __。
(3)故障排除后开始实验，当变阻器滑片滑到图示位置时，电压表的示数为3.0 V。接着应将滑片向右滑动，直至灯泡两端电压为额定电压，此时电流表的示数如图乙所示。则灯泡的额定功率为__ __W。
(4)实验时某小组学生发现电流表损坏，他们想设计一个不用电流表测定该小灯泡额定功率的实验。于是向老师要了一个阻值为R0的定值电阻(阻值适当)和一个单刀双掷开关(符号：)，借助原有的实验器材，顺利完成了实验。假如由你来做该实验，要求电路只连接一次，请设计实验方案。
①画出实验电路图。
②简述实验步骤：(用相应的字母表示测出的物理量)
a.________________________________________________________________________；
b．______________________________________________________________________。
③写出灯泡额定功率的表达式：__ __(用已知量和测量量表示)。
四、综合应用题(本题共2小题，第19小题8分，第20小题12分，共20分)
19. 某同学家电能表上月10日和本月10日的示数如图乙所示，求：
(1)他家一个月用电的电能，合多少焦耳？
(2)若只使用一台电视机，测得该表水平转盘在12 min内转动60 r，则电视机消耗的电能是多少千瓦时，通过该电视机的电流为多少安？
20. 小明家电热水器铭牌标识为“220 V　1 000 W”。由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220 V的家庭电路中工作5 min，发现电能表指示灯闪烁了242次，电能表规格如图所示。问：
(1)小明测得该电热水器的实际电功率是多少？
(2)该电热水器氧化电热丝的实际电阻值是多少？
(3)为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝，则并联的这段电热丝的电阻值为多少？
参考答案
一、选择题
1-5DBBBA 6-10CCDCC
二、填空题
11．热效应 电风扇
12．2.1×1011 1×106
13．1230.6　0.025　9×104
14．调节滑动变阻器的滑片,同时观察电压表示数　 灯泡短路或电压表短路
15．1 000 0.2　
16. 5 44 0.55
三、实验探究题
17．(1)b　
(2)2.9 断开开关
(3)更换最大阻值更大的滑动变阻器
18. (1)解：如图所示
(2)灯泡处断路
(3)1.52
(4)①如图所示
②a.按图连接电路，闭合S1，S2接1，调节滑动变阻器，使电压表示数为3.8 V；
b．保持滑动变阻器滑片的位置不变，S2接2，读出电压表示数为U。
③P额＝
四、综合应用题
19. 解：(1)消耗的电能：W＝3 846.2 kW·h－3 741.6 kW·h＝104.6 kW·h＝104.6×3.6×106 J＝3.765 6×108 J。
(2)转过60 r消耗电能：W＝ kW·h＝0.02 kW·h；由W＝UIt可知，通过电视机的电流：
I＝＝＝0.45 A。
20. 解：(1)3 000 imp/(kW·h)表示每消耗1 kW·h的电能，指示灯闪烁3 000次，所以，电能表指示灯闪烁了242次消耗的电能：W＝ kW·h＝×3.6×106 J＝2.904×105 J，该电热水器的实际电功率：P实＝＝＝968 W。　
(2)由P＝UI＝可得，该电热水器氧化电热丝的实际电阻值：R实＝＝＝50 Ω。　
(3)电热水器铭牌标识的功率对应的电阻：R＝＝＝48.4 Ω，为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝R′，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，＝＋，即＝＋，解得：R′＝1 512.5 Ω。
