第十九章《生活用电》同步测试2021—2022学年人教版物理九年级（有解析）

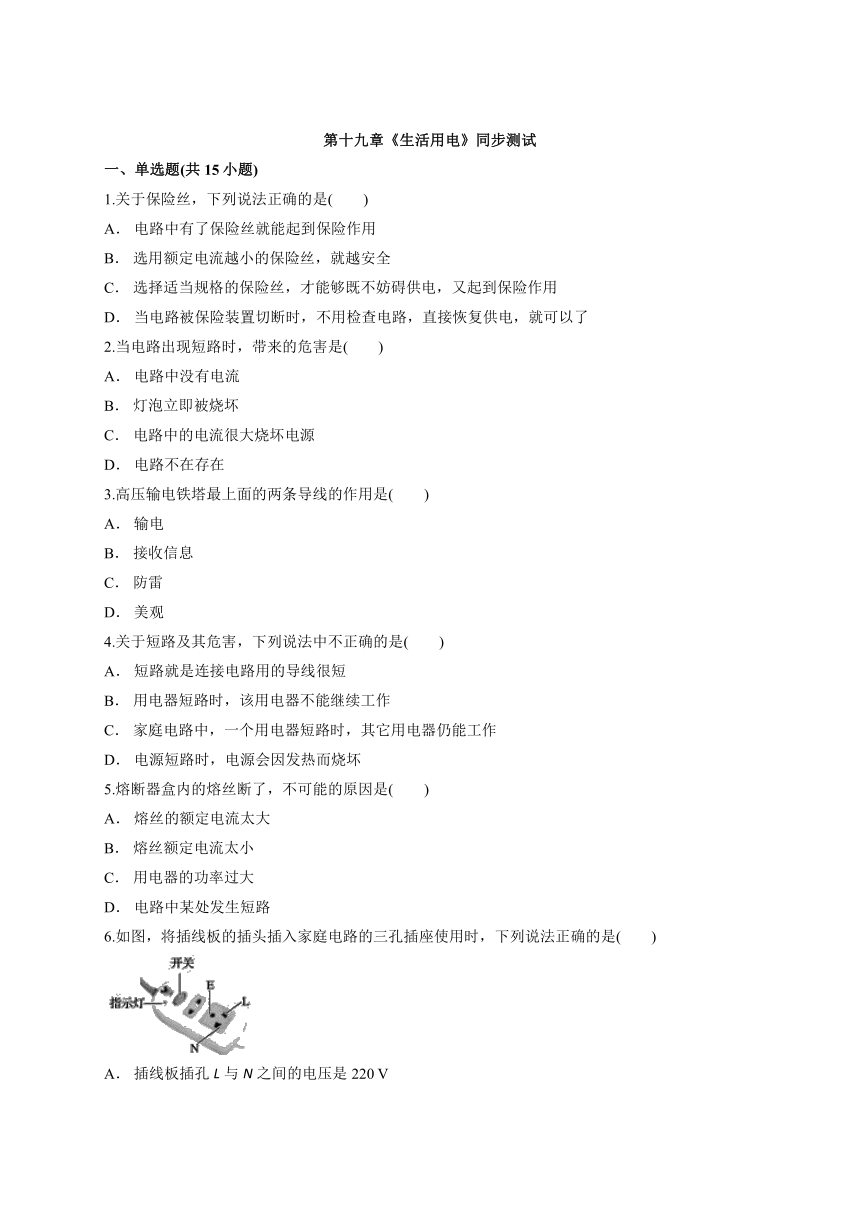

第十九章《生活用电》同步测试
一、单选题(共15小题)
1.关于保险丝，下列说法正确的是(　　)
A． 电路中有了保险丝就能起到保险作用
B． 选用额定电流越小的保险丝，就越安全
C． 选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用
D． 当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了
2.当电路出现短路时，带来的危害是(　　)
A． 电路中没有电流
B． 灯泡立即被烧坏
C． 电路中的电流很大烧坏电源
D． 电路不在存在
3.高压输电铁塔最上面的两条导线的作用是(　　)
A． 输电
B． 接收信息
C． 防雷
D． 美观
4.关于短路及其危害，下列说法中不正确的是(　　)
A． 短路就是连接电路用的导线很短
B． 用电器短路时，该用电器不能继续工作
C． 家庭电路中，一个用电器短路时，其它用电器仍能工作
D． 电源短路时，电源会因发热而烧坏
5.熔断器盒内的熔丝断了，不可能的原因是(　　)
A． 熔丝的额定电流太大
B． 熔丝额定电流太小
C． 用电器的功率过大
D． 电路中某处发生短路
6.如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是(　　)
A． 插线板插孔L与N之间的电压是220 V
B． 插线板插孔E与零线连接
C． 可以用湿手拔插用电器的插头
D． 插线板指示灯不亮时不能提供电压
7.某同学想设计一个家庭厨房电路，现在有2 000 W的电磁炉一个，800 W的微波炉一个，800 W的电饭锅一个，100 W的抽油烟机一台，10 W的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，下列哪个规格的空气开关较合理(　　)
A． 16 A
B． 20 A
C． 32 A
D． 40 A
8.在家庭电路中，插座、螺口节能灯和开关的连接正确的是(　　)
A．A
B．B
C．C
D．D
9.在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰　②开关里的两线头相碰　③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是(　　)
A． ①②
B． ①③
C． ②③
D． ①②③
10.关于家庭电路，下列说法中正确的是(　　)
A． 家庭电路中总电流过大，可能是由于电路中用电器的总功率过大引起的
B． 家庭电路中，要在电灯和零线之间连接开关
C． 家庭电路中安装的保险丝可用铜丝代替
D． 在家庭电路中，同时工作的用电器越多，总电阻越大

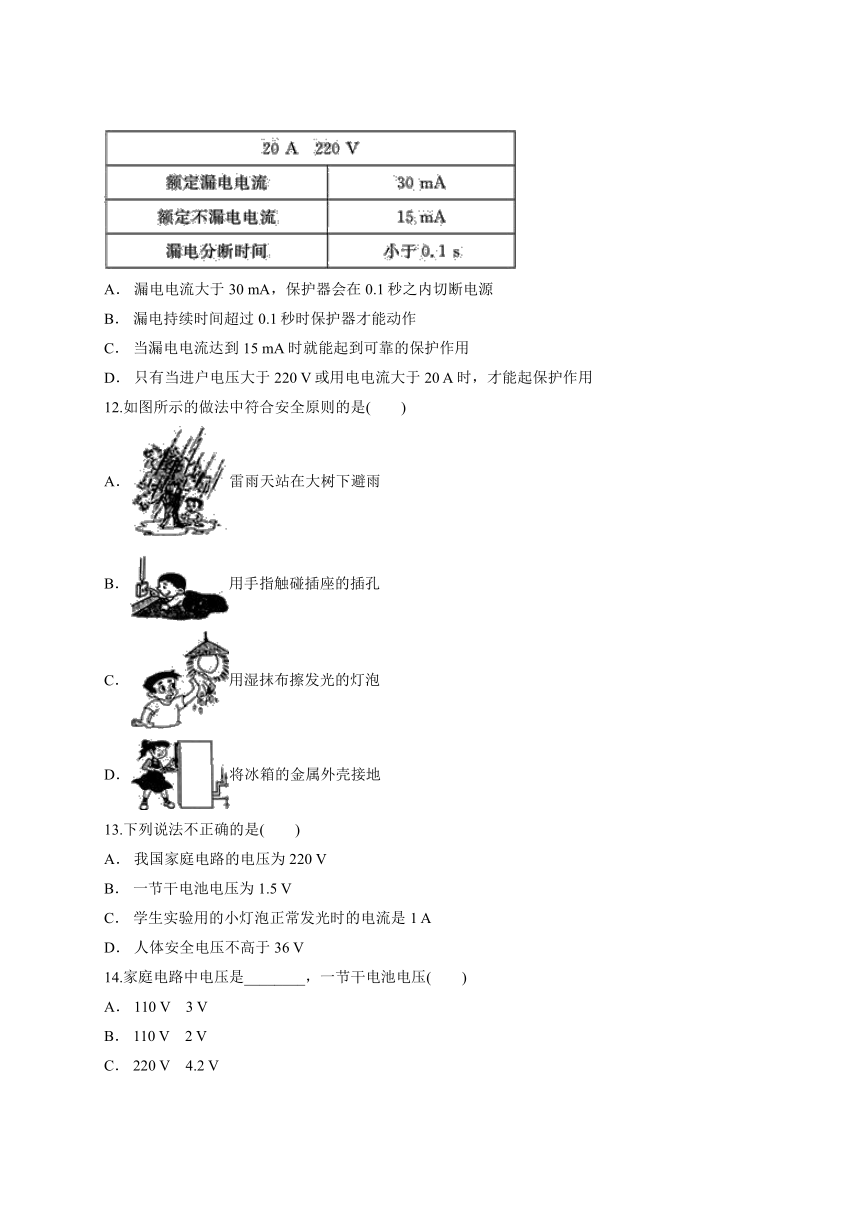

11.小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是(　　)
A． 漏电电流大于30 mA，保护器会在0.1秒之内切断电源
B． 漏电持续时间超过0.1秒时保护器才能动作
C． 当漏电电流达到15 mA时就能起到可靠的保护作用
D． 只有当进户电压大于220 V或用电电流大于20 A时，才能起保护作用
12.如图所示的做法中符合安全原则的是(　　)
A．雷雨天站在大树下避雨
B．用手指触碰插座的插孔
C．用湿抹布擦发光的灯泡
D．将冰箱的金属外壳接地
13.下列说法不正确的是(　　)
A． 我国家庭电路的电压为220 V
B． 一节干电池电压为1.5 V
C． 学生实验用的小灯泡正常发光时的电流是1 A
D． 人体安全电压不高于36 V
14.家庭电路中电压是________，一节干电池电压(　　)
A． 110 V　3 V
B． 110 V　2 V
C． 220 V　4.2 V

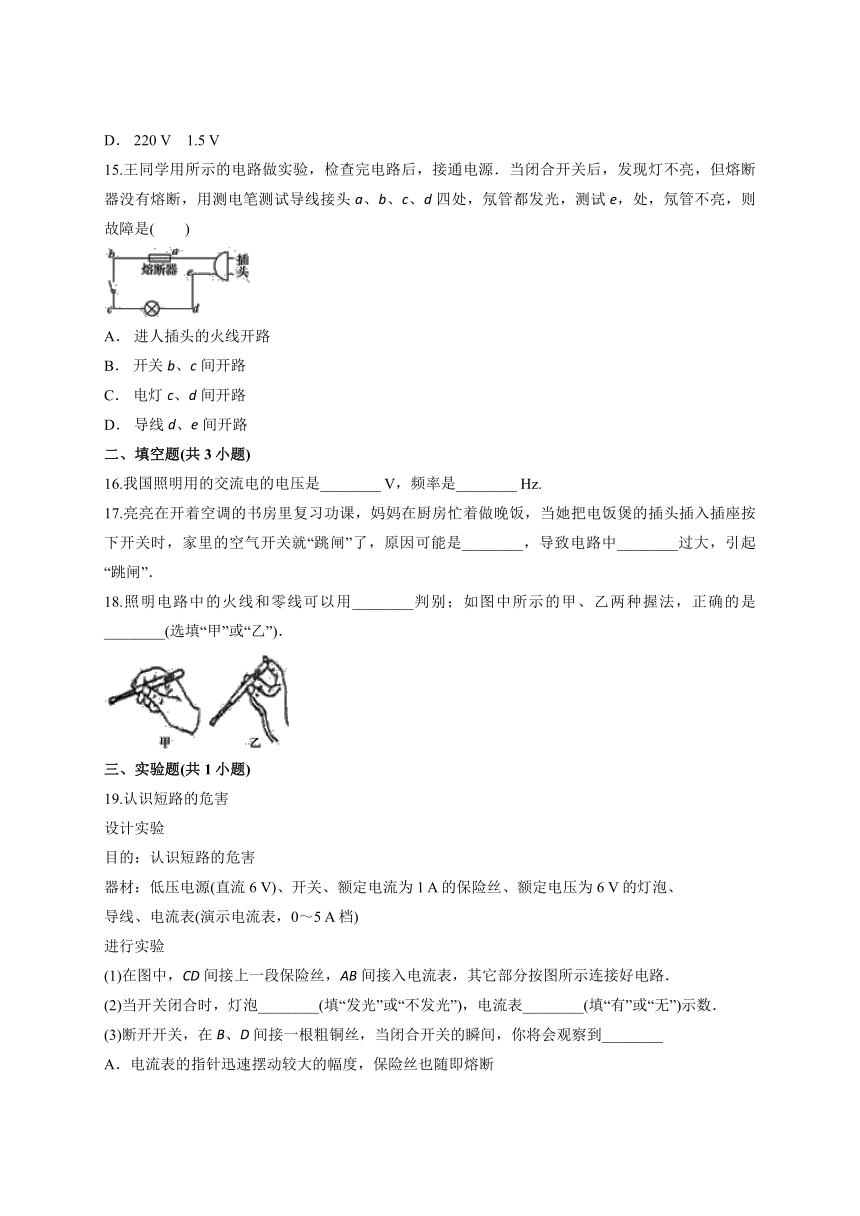

D． 220 V　1.5 V
15.王同学用所示的电路做实验，检查完电路后，接通电源．当闭合开关后，发现灯不亮，但熔断器没有熔断，用测电笔测试导线接头a、b、c、d四处，氖管都发光，测试e，处，氖管不亮，则故障是(　　)
A． 进人插头的火线开路
B． 开关b、c间开路
C． 电灯c、d间开路
D． 导线d、e间开路
二、填空题(共3小题)
16.我国照明用的交流电的电压是________ V，频率是________ Hz.
17.亮亮在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座按下开关时，家里的空气开关就“跳闸”了，原因可能是________，导致电路中________过大，引起“跳闸”．
18.照明电路中的火线和零线可以用________判别；如图中所示的甲、乙两种握法，正确的是________(选填“甲”或“乙”)．
三、实验题(共1小题)
19.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________

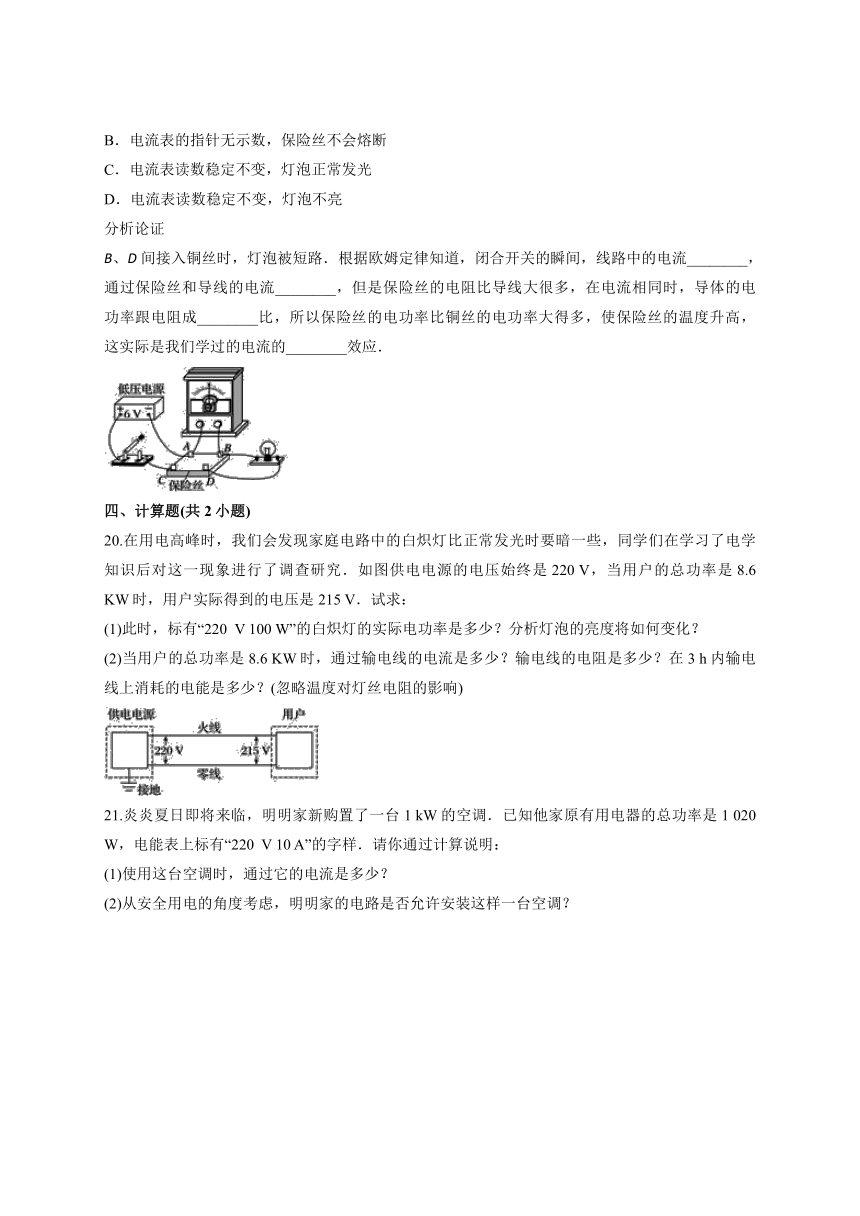

A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)
20.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
21.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
答案解析
1.【答案】C
【解析】A、说法错误，只有合适的保险丝才能起到保护作用；
B、说法错误，小了容易造成断电；
C、说法正确；
D、说法错误，应先检查故障的原因．
2.【答案】C
【解析】电源短路是指电源两极不经过用电器直接连通的电路，当电源短路时，电路中的电流很大，可能会烧坏电源，而电路中的灯泡没有电流通过，不会烧坏．
3.【答案】C
【解析】高压输电铁塔最上面的两条导线是避雷线，防止雷直接击到输电线上，这两条线一般与铁塔相连，将电流引入大地．
4.【答案】A
【解析】A、短路是指导线将用电器两端或电源两极直接连接在一起的电路，故A错误；
B、用电器短路时，改用电器中没有电流通过，该用电器不能继续工作，故B正确；
C、家庭电路中，各用电器并联连接，因此一个用电器短路时，其它用电器仍能工作，故C正确；
D、电源短路时，电路中电流很大，电源会因发热而烧坏，故D正确．
5.【答案】A
【解析】A、熔丝的额定电流太大，比电路中的最大电流大，熔断器的熔丝不会熔断，故符合题意；
B、熔丝的额定电流太小，比电路中的最大电流小，熔断器的熔丝会熔断；故不符合题意；
C、用电器的功率过大会导致家庭电路中电流过大，导致熔丝熔断，故不符合题意；
D、电路中某处发生短路会导致家庭电路电流过大，导致熔丝熔断，故不符合题意；
6.【答案】A
【解析】A、因为插线板N接零线，L接火线，所以插孔L与N之间的电压是220 V，故A正确；
B、插线板插孔E与地线连接，而不是与零线连接，故B错误；
C、用湿手拔插用电器的插头容易造成触电事故，故C错误；
D、插线板指示灯与插孔间是并联的，互不影响，因此指示灯不亮时也能提供电压，故D错误．
7.【答案】B
【解析】家庭所有用电器的总功率P总＝2 000 W＋800 W＋800 W＋100 W＋10 W×4＝4 100 W；
由公式P＝UI得，
这些用电器同时工作时，电路中的电流：I＝＝≈18.6 A，
所选择空气开关允许的最大电流应略大于这一数值，且不宜太大，故只有B选项的20 A最合适．
8.【答案】B
【解析】A、两孔插座左孔接地线，右孔接零线；接线错误，故A错．
B、三孔插座左孔接零线，右孔接火线，上孔接地线．接线正确，故B正确．
CD、火线直接接入灯泡顶端的金属点，而开关接在零线与灯之间，当断开开关时，灯不亮，人会认为没电，其实等于与火线相连，此时人若接触灯，易发生触电；若像D图，火线首先进开关，再接入灯泡顶端的金属点，零线直接接螺旋套，就避免前面的现象发生，故CD错误．
9.【答案】B
【解析】①灯座里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断；
②开关里两线头相碰，开关闭合，电路接通，用电器正常工作，不会引起保险丝熔断．
③两孔插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断．
10.【答案】A
【解析】A、家庭电流中电流过大总共有2个原因：短路和总功率过大．当用电器总功率过大时，根据公式P＝UI，家庭电路电压U＝220 V一定，所以用电功率P越大，电流I就会非常大．当导线短路时，电流直接通过导线，由于导线电阻很小，导致电流过大，故A正确．
B、家庭电路中，要在电灯和火线之间连接开关，所以B错误；
C、家庭电路中安装的保险丝不能用铜丝代替，防止电流过大时，烧坏用电器，故C选项错误；
D、在家庭电路中，同时工作的用电器越多，总电阻越小，故D错误．
11.【答案】A
【解析】A、漏电电流大于30 mA，保护器会在0.1 s之内切断电源，故该选项正确；
B、据上面的数据可知，只要在漏电电流大于30 mA，保护器会在0.1 s之内切断电源，故该选项错误；
C、题目中的额定不动作电流为15 mA，其表示：电路中漏电电流小于15毫安时，保护器不会自动切断电源起保护作用．故该选项错误；
D、题目中的220 V　20 A表示：20 A、220 V是说漏电保护器的额定电流是20安，额定电压是220伏，当与它控制的电路中的电流和电压超过其额定值时，漏电保护器会自动切断电源起保护作用，但在进户电压和电流小于它的额定值时，如果漏电流大于其额定值，也会自动切断电源起保护作用．故该选项错误．
12.【答案】D
【解析】A、雷雨天站在大树下避雨时，由于大树是导体，且较高，有可能将雷电传导下来，可能会发生触电，不符合题意．
B、用手指触碰插座的插孔，一旦碰到火线，会造成触电事故，不符合题意；
C、用湿抹布擦发光的灯泡，水是导体，容易造成触电，不符合题意；
D、将冰箱的金属外壳接地，可防止因外壳漏电而使人触电．符合题意．
13.【答案】C
【解析】A、我国家庭电路的电压为220 V，故A正确；
B、一节干电池电压为1.5 V，故B正确；
C、学生实验用的小灯泡正常发光时的电流在0.3 A左右，故C错误；
D、对人体安全电压不高于36 V，故D正确．
14.【答案】D
【解析】我国照明电路的电压是220 V，一节干电池的电压是1.5 V.
15.【答案】D
【解析】由题意可知，测电笔测a、b、c、d四处，氖管都发光，测试e处，氖管不亮，这说明a、b、c、d四处与火线是连通的是，而e处与火线没有连通，所以在d、e之间有断的地方．
16.【答案】220　50
【解析】我国照明用的交流电的电压是220 V，频率是50 Hz.
17.【答案】总功率过大　电流
【解析】妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座，然后按下开关，家里的空气开关就“跳闸”了，这说明把电饭煲在接入电路后，导致电路中电流过大，所以故障原因可能是总功率过大．
18.【答案】测电笔　乙
【解析】因为测电笔是用来辨别家庭电路中的火线和零线，因此照明电路中的火线和零线可以用测电笔判别；
图甲中电笔的笔尖接触电源，由于手与笔尾的金属体不接触，因此电源、测电笔、人体与大地没有形成通路；而图乙中手接触笔尾的金属体，因此会和大地形成通路，故乙图握法正确．
19.【答案】(2)发光　 有　(3)A　 很大　相同　正　热
【解析】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．
故答案为：
20.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
21.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
