2.3涡流、电磁阻尼和电磁驱动 基础巩固（word版含答案）

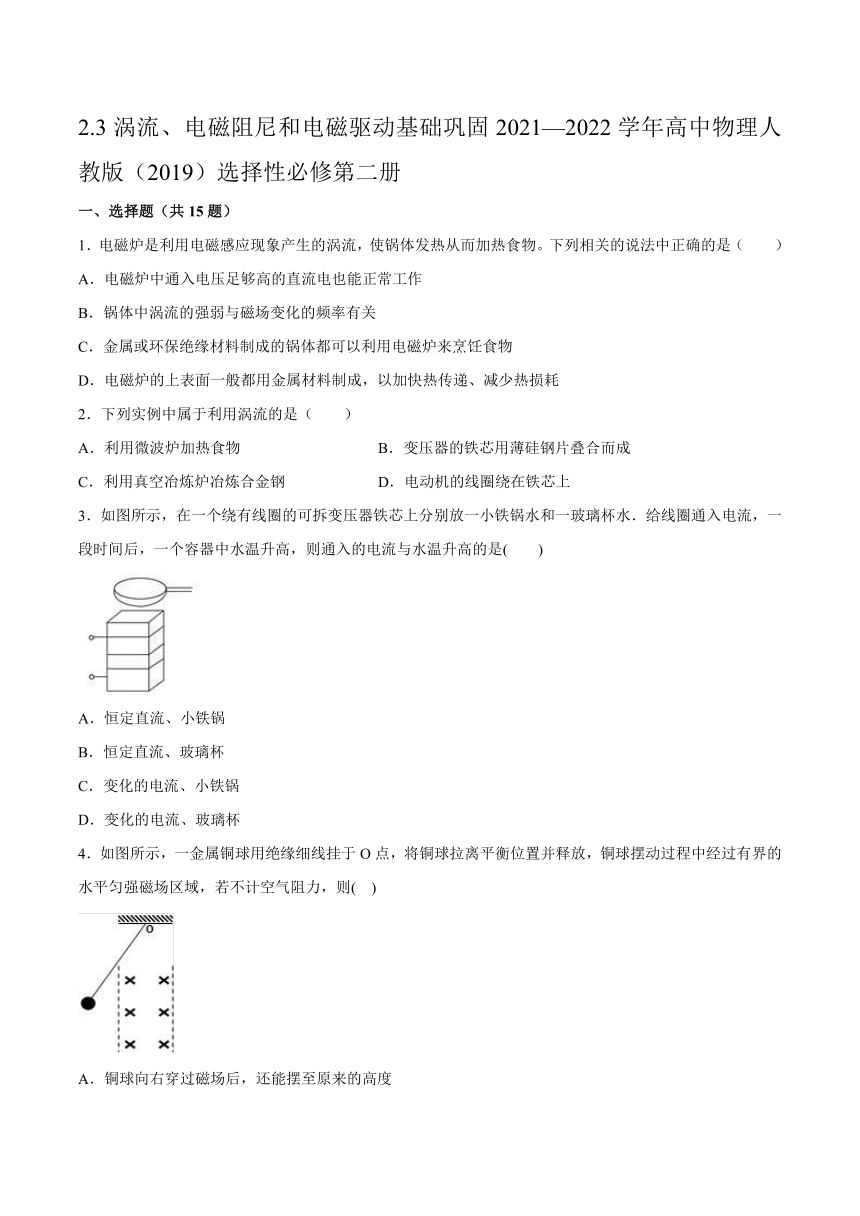

2.3涡流、电磁阻尼和电磁驱动基础巩固2021—2022学年高中物理人教版（2019）选择性必修第二册
一、选择题（共15题）
1．电磁炉是利用电磁感应现象产生的涡流，使锅体发热从而加热食物。下列相关的说法中正确的是（　　）
A．电磁炉中通入电压足够高的直流电也能正常工作
B．锅体中涡流的强弱与磁场变化的频率有关
C．金属或环保绝缘材料制成的锅体都可以利用电磁炉来烹饪食物
D．电磁炉的上表面一般都用金属材料制成，以加快热传递、减少热损耗
2．下列实例中属于利用涡流的是（　　）
A．利用微波炉加热食物 B．变压器的铁芯用薄硅钢片叠合而成
C．利用真空冶炼炉冶炼合金钢 D．电动机的线圈绕在铁芯上
3．如图所示，在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水．给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是(　　)
A．恒定直流、小铁锅
B．恒定直流、玻璃杯
C．变化的电流、小铁锅
D．变化的电流、玻璃杯
4．如图所示，一金属铜球用绝缘细线挂于O点，将铜球拉离平衡位置并释放，铜球摆动过程中经过有界的水平匀强磁场区域，若不计空气阻力，则( )
A．铜球向右穿过磁场后，还能摆至原来的高度
B．在进入和离开磁场时，铜球中均有涡流产生
C．铜球进入磁场后离最低点越近速度越大，涡流也越大
D．铜球最终将静止在竖直方向的最低点

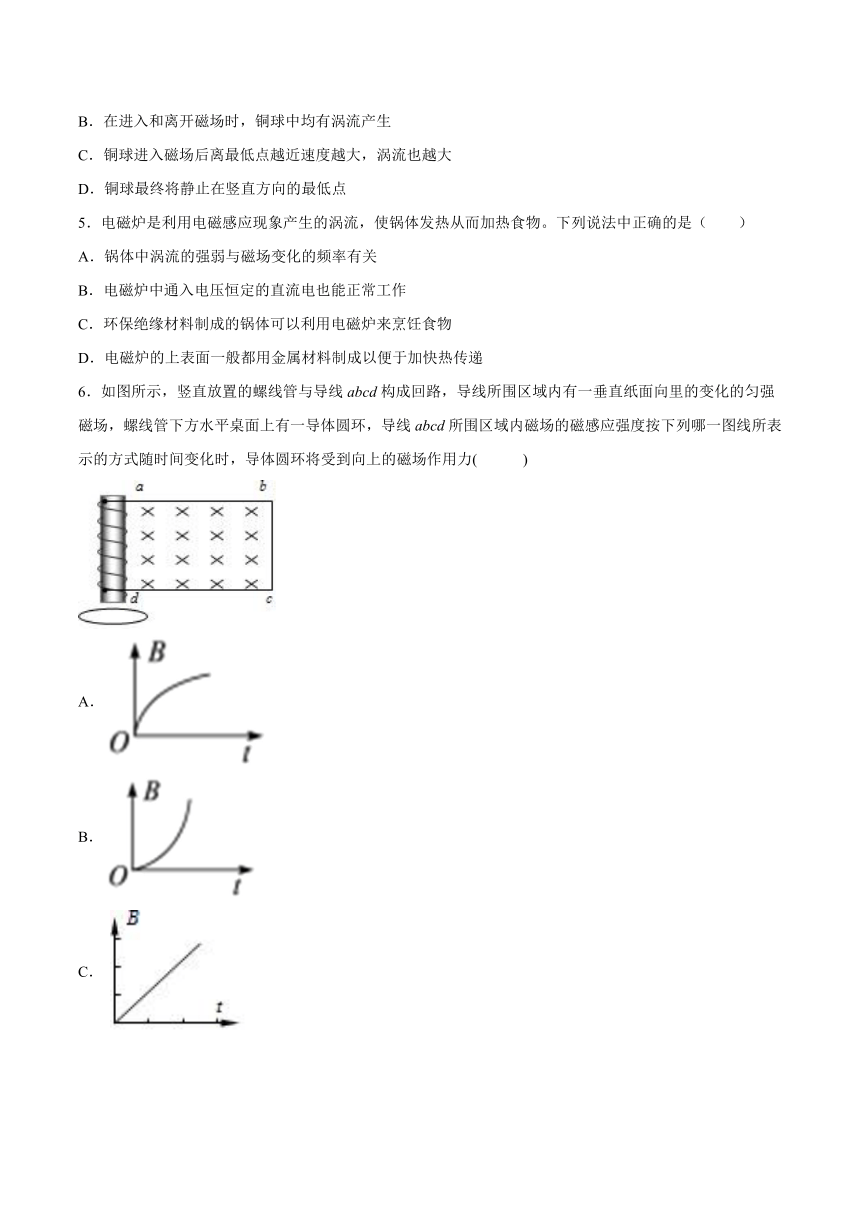

5．电磁炉是利用电磁感应现象产生的涡流，使锅体发热从而加热食物。下列说法中正确的是（　　）
A．锅体中涡流的强弱与磁场变化的频率有关
B．电磁炉中通入电压恒定的直流电也能正常工作
C．环保绝缘材料制成的锅体可以利用电磁炉来烹饪食物
D．电磁炉的上表面一般都用金属材料制成以便于加快热传递
6．如图所示，竖直放置的螺线管与导线abcd构成回路，导线所围区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感应强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力( )
A．
B．
C．
D．

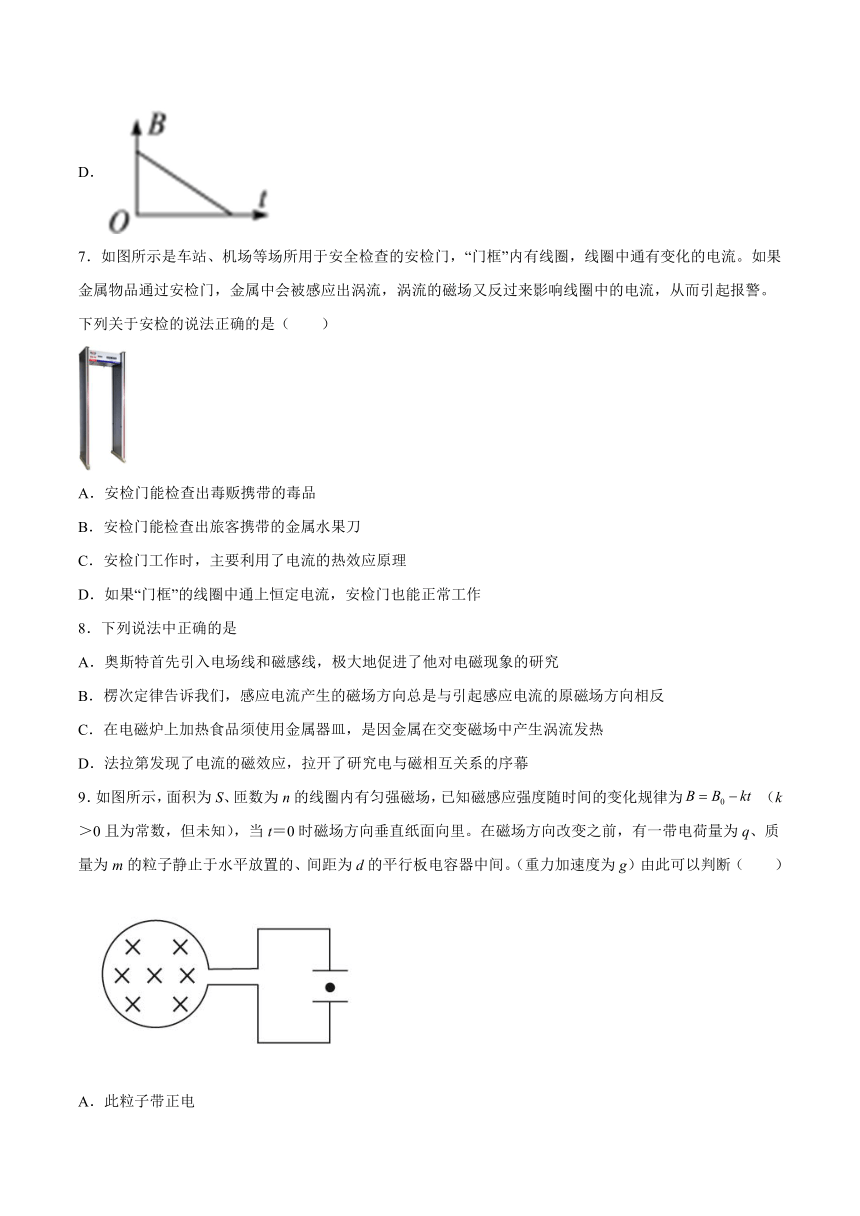

7．如图所示是车站、机场等场所用于安全检查的安检门，“门框”内有线圈，线圈中通有变化的电流。如果金属物品通过安检门，金属中会被感应出涡流，涡流的磁场又反过来影响线圈中的电流，从而引起报警。下列关于安检的说法正确的是（　　）
A．安检门能检查出毒贩携带的毒品
B．安检门能检查出旅客携带的金属水果刀
C．安检门工作时，主要利用了电流的热效应原理
D．如果“门框”的线圈中通上恒定电流，安检门也能正常工作
8．下列说法中正确的是
A．奥斯特首先引入电场线和磁感线，极大地促进了他对电磁现象的研究
B．楞次定律告诉我们，感应电流产生的磁场方向总是与引起感应电流的原磁场方向相反
C．在电磁炉上加热食品须使用金属器皿，是因金属在交变磁场中产生涡流发热
D．法拉第发现了电流的磁效应，拉开了研究电与磁相互关系的序幕
9．如图所示，面积为S、匝数为n的线圈内有匀强磁场，已知磁感应强度随时间的变化规律为 （k＞0且为常数，但未知），当t＝0时磁场方向垂直纸面向里。在磁场方向改变之前，有一带电荷量为q、质量为m的粒子静止于水平放置的、间距为d的平行板电容器中间。（重力加速度为g）由此可以判断（　　）
A．此粒子带正电
B．磁感应强度的变化率为
C．当磁场方向改变后，该粒子将向下做加速运动
D．电容器所带电荷量与时间成正比

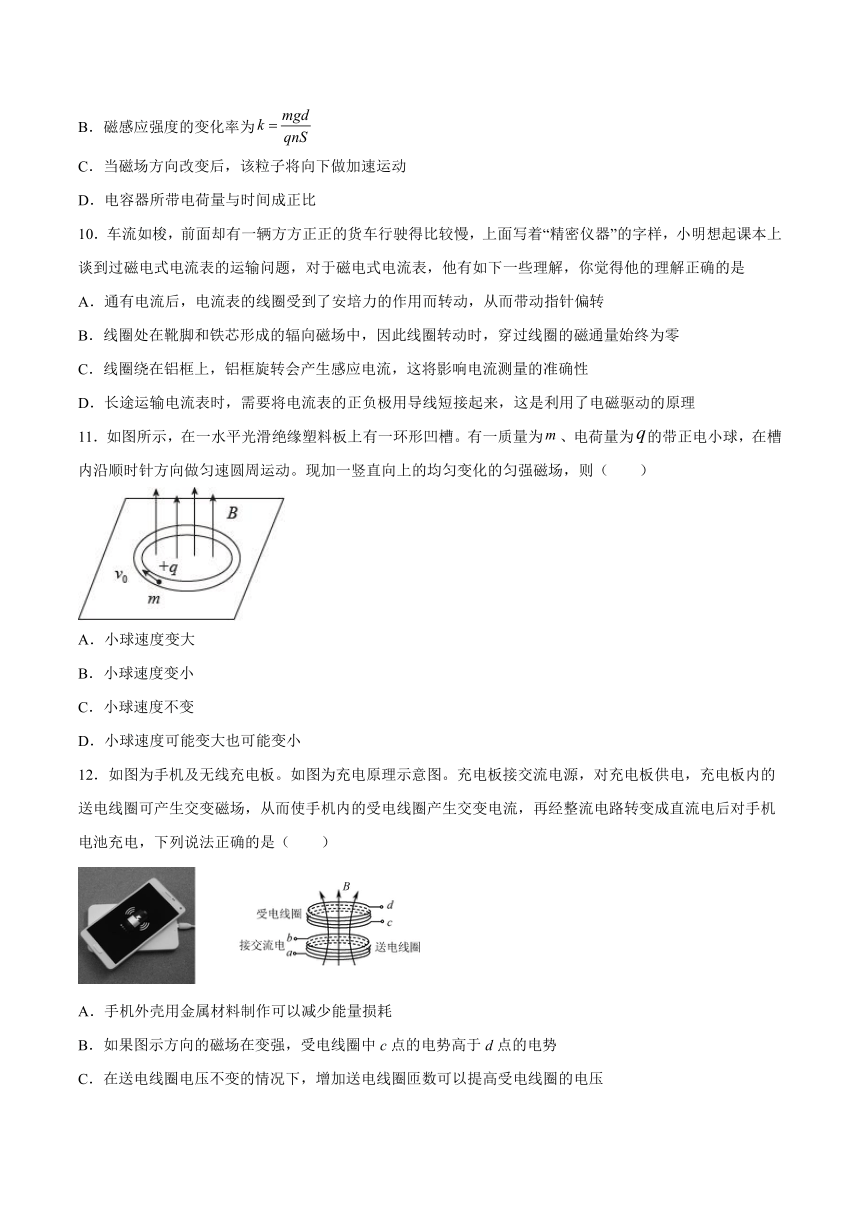

10．车流如梭，前面却有一辆方方正正的货车行驶得比较慢，上面写着“精密仪器”的字样，小明想起课本上谈到过磁电式电流表的运输问题，对于磁电式电流表，他有如下一些理解，你觉得他的理解正确的是
A．通有电流后，电流表的线圈受到了安培力的作用而转动，从而带动指针偏转
B．线圈处在靴脚和铁芯形成的辐向磁场中，因此线圈转动时，穿过线圈的磁通量始终为零
C．线圈绕在铝框上，铝框旋转会产生感应电流，这将影响电流测量的准确性
D．长途运输电流表时，需要将电流表的正负极用导线短接起来，这是利用了电磁驱动的原理
11．如图所示，在一水平光滑绝缘塑料板上有一环形凹槽。有一质量为、电荷量为的带正电小球，在槽内沿顺时针方向做匀速圆周运动。现加一竖直向上的均匀变化的匀强磁场，则（　　）
A．小球速度变大
B．小球速度变小
C．小球速度不变
D．小球速度可能变大也可能变小
12．如图为手机及无线充电板。如图为充电原理示意图。充电板接交流电源，对充电板供电，充电板内的送电线圈可产生交变磁场，从而使手机内的受电线圈产生交变电流，再经整流电路转变成直流电后对手机电池充电，下列说法正确的是（　　）
A．手机外壳用金属材料制作可以减少能量损耗
B．如果图示方向的磁场在变强，受电线圈中c点的电势高于d点的电势
C．在送电线圈电压不变的情况下，增加送电线圈匝数可以提高受电线圈的电压
D．受电线圈中交变电流的频率与发射线圈中交变电流的频率相同

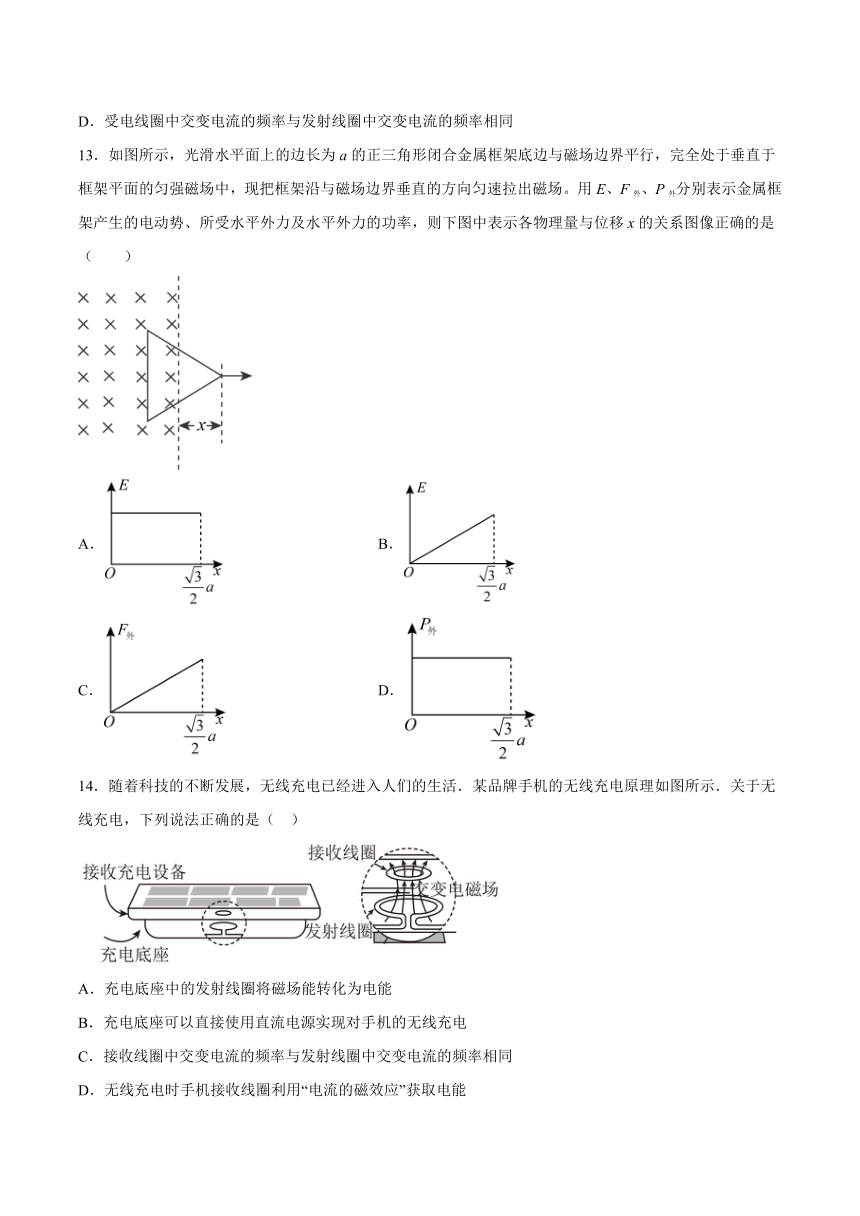

13．如图所示，光滑水平面上的边长为a的正三角形闭合金属框架底边与磁场边界平行，完全处于垂直于框架平面的匀强磁场中，现把框架沿与磁场边界垂直的方向匀速拉出磁场。用E、F外、P外分别表示金属框架产生的电动势、所受水平外力及水平外力的功率，则下图中表示各物理量与位移x的关系图像正确的是（　　）
A． B．
C． D．
14．随着科技的不断发展，无线充电已经进入人们的生活．某品牌手机的无线充电原理如图所示．关于无线充电，下列说法正确的是（ ）
A．充电底座中的发射线圈将磁场能转化为电能
B．充电底座可以直接使用直流电源实现对手机的无线充电
C．接收线圈中交变电流的频率与发射线圈中交变电流的频率相同
D．无线充电时手机接收线圈利用“电流的磁效应”获取电能
15．下列说法正确的是（　　）
A．奥斯特发现了电磁感应现象，法拉第发现了电流磁效应
B．闭合电路在磁场中做切割磁感线运动，电路中一定会产生感应电流
C．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大
D．涡流是一种电磁感应现象
二、填空题（共4题）
16．手机是利用_______传送信号的；电磁炉是利用________加热的；医院里常用的CT检查是利用_________来成像的．
17．涡流大小的决定因素：磁场变化越______（越______），导体的横截面积S越______，导体材料的电阻率越______，形成的涡流就越大。
18．在水平放置的光滑导轨上，沿着导轨方向固定一条形磁铁（如图所示）。现有四个滑块，分别由铜、铁、铝和有机玻璃制成，使它们从导轨上A点以一定的初速度向磁铁滑去，则作加速运动的是__________；作匀速运动的是____________；作减速运动的是________。
19．某同学探究磁铁在铜管中下落时受电磁阻尼作用的运动规律，实验装置如图所示，打点计时器的电源为的交流电。
（1）下列实验操作中，正确的有______；
A．将铜管竖直地固定在限位孔的正下方
B．纸带穿过限位孔，压在复写纸下面
C．用手捏紧磁铁保持静止，然后轻轻地松开让磁铁下落
D．在磁铁下落的同时接通打点计时器的电源
（2）该同学按照正确的步骤进行实验（记为“实验①”），将磁铁从管口处释放，打出一条纸带，取开始下落的一段，确定一合适的点为点，每隔一个计时点取一个计数点，标为1、2、3、…、8。用刻度尺量出各计数点的相邻计时点到点的距离，记录在纸带上，如图所示。
计算相邻计时点间的平均速度，粗略地表示各计数点的速度，抄入下表，请将表中的数据补充完整。
位置 1 2 3 4 5 6 7 8
24.5 33.8 37.8 （______） 39.5 39.8 39.8 39.8
（3）分析上表的实验数据可知：在这段纸带记录的时间内，磁铁运动速度的变化情况是___________；磁铁受到阻尼作用的变化情况是______________________。
（4）该同学将装置中的铜管更换为相同尺寸的塑料管，重复上述实验操作（记为“实验②”），结果表明磁铁下落的运动规律与自由落体运动规律几乎相同，请问实验②是为了说明什么？对比实验①和②的结果得到什么结论？（______）
三、综合题（共4题）
20．如图（a）所示，平行长直金属导轨水平放置，间距L=0.4m，导轨右端接有阻值R=1Ω的电阻，导体棒垂直放置在导轨上，且接触良好，导体棒及导轨的电阻均不计，导轨间正方形区域abcd内有方向竖直向下的匀强磁场，bd连线与导轨垂直，长度也为L，从0时刻开始，磁感应强度B的大小随时间t变化，规律如图（b）所示；同一时刻，棒从导轨左端开始向右匀速运动，1s后刚好进入磁场，若使棒在导轨上始终以速度v=1m/s做直线运动，求：
（1）棒进入磁场前，回路中的电动势E；
（2）棒在运动过程中受到的最大安培力F。
21．有一个铜盘，轻轻拨动它，能长时间地绕轴自由转动。如果在转动时把蹄形磁铁的两极放在铜盘的边缘，但并不与铜盘接触，铜盘就能在较短的时间内停止。分析这个现象产生的原因。
22．电磁缓速器是应用于车辆上以提高运行安全性的辅助制动装置，其工作原理是利用电磁阻尼作用减缓车辆的速度．电磁阻尼作用可以借助如下模型讨论：如图所示，将形状相同的两根平行且足够长的铝条固定在光滑斜面上，斜面与水平方向夹角为θ．一质量为m的条形磁铁滑入两铝条间，恰好匀速穿过，穿过时磁铁两端面与两铝条的间距始终保持恒定，其引起电磁感应的效果与磁铁不动、铝条相对磁铁运动相同．磁铁端面是边长为d的正方形，由于磁铁距离铝条很近，磁铁端面正对两铝条区域的磁场均可视为匀强磁场，磁感应强度为B，铝条的高度大于d，电阻率为ρ．为研究问题方便，铝条中只考虑与磁铁正对部分的电阻和磁场，其他部分电阻和磁场可忽略不计，假设磁铁进入铝条间以后，减少的机械能完全转化为铝条的内能，重力加速度为g．
（1）求铝条中与磁铁正对部分的电流I；
（2）若两铝条的宽度均为b，推导磁铁匀速穿过铝条间时速度v的表达式；
（3）在其他条件不变的情况下，仅将两铝条更换为宽度b'>b的铝条，磁铁仍以速度v进入铝条间，试简要分析说明磁铁在铝条间运动时的加速度和速度如何变化．
23．如图所示是利用高频交流电焊接自行车零件的原理示意图，其中外圈A是通高频交流电的线圈，B是自行车零件，a是待焊接口，焊接时接口两端接触在一起，当A中通有交流电时，B中会产生感应电流，使得接口处金属熔化而焊接起来.
（1）试分析说明，焊接的快慢与交变电流的频率有什么关系.
（2）试解释说明，为什么焊接过程中，接口a处被熔化而零件其他部分并不是很热.
参考答案
1．B
2．C
3．C
4．B
5．A
6．A
7．B
8．C
9．B
10．A
11．D
12．D
13．B
14．C
15．D
16．电磁波； 涡流； X射线
17．快 大 大 小
18．铁 有机玻璃 铜和铝
19．AB 39.0 速度逐渐增大到后做匀速直线运动 逐渐增大到等于重力 为了说明磁铁在塑料管中几乎不受阻尼作用。磁铁在铜管中受到的阻尼作用主要是电磁阻尼作用。
20．（1）0.04V;（2）0.04N
21．铜盘转动时如果加上磁场，则在铜盘中产生涡流，磁场对这个涡流的作用力阻碍它们的转动铜盘能在较短的时间内停止转动。
22．（1） （2）v=
（3）磁铁以速度v进入铝条间，恰好做匀速运动时，磁铁受到沿斜面向上的作用力F，联立①②⑤⑥⑦式可得F=⑨
当铝条的宽度b'>b时，磁铁以速度v进入铝条间时，磁铁受到的作用力变为F'，有F'=⑩
可见，F'>F="mgsin" θ，磁铁所受到的合力方向沿斜面向上，获得与运动方向相反的加速度，磁铁将减速下滑，此时加速度最大．之后，随着运动速度减小，F'也随着减小，磁铁所受的合力也减小，由于磁铁加速度与所受到的合力成正比，磁铁的加速度逐渐减小．综上所述，磁铁做加速度逐渐减小的减速运动．直到F'="mgsin" θ时，磁铁重新达到平衡状态，将再次以较小的速度匀速下滑．
23．
（1）线圈A中交变电流的频率越高，B中磁通量的变化率越大，产生的感应电动势越大，感应电流I越大，所以电流的热功率也越大，焊接越快。
（2）B中各处电流大小相等，但在接口a处因是点接触，此种接触电阻很大，电流的热功率也很大，而其他部分电阻很小，电流的热功率也很小，所以接口处已被熔化，而其他部分并不是很热。
